Producttype	Torsieveer voor garagedeur
Merk	Vevor
Model	225-2-24
Draaddiameter	0,225 inch (5,7 mm)
Binnendiameter	2 inch (50,8 mm)
Lengte	24 inch (610 mm)
Materiaal	82B staal, gegoten aluminium
Aantal meegeleverde veren	2 (rechtsdraaiend, linksdraaiend)
Inbegrepen accessoires	2 oprolstangen, 1 paar handschoenen, 1 montagesleutel, gebruikshandleiding
Beoogd gebruik	Sectionale torsiegaragedeuren
Veiligheid	Professionele installatie aanbevolen; niet proberen zonder mechanische vaardigheden; extreme spanning te allen tijde
Onderhoud	Neutraal reinigingsmiddel en zachte borstel meerdere keren per jaar; lichte olie op veren, scharnieren, rollen ten minste eenmaal per jaar
Spanningsafstelling	Uitgevoerd door een professional; vereist oprolstangen en naleving van het aantal windingen
Opslagcondities	Niet gespecificeerd in de handleiding, maar aanbevolen droog en beschermd tegen vocht
Repareerbaarheid	Losse onderdelen beschikbaar (veren, kegels, trommels); professionele tussenkomst vereist

Veelgestelde vragen - 225-2-24 Vevor

Kan ik de garagedeurveer zelf installeren?

Het wordt ten zeerste aanbevolen om een professional in te schakelen. De installatie vereist mechanische vaardigheden, specifiek gereedschap en het hanteren van onderdelen onder hoge spanning. Elke fout kan ernstig letsel veroorzaken.

Hoe bepaal ik de draairichting van de veer (rechts- of linksdraaiend)?

Maak een 'O' met uw wijsvinger en duim. Volg de richting van de draad langs uw vinger, de richting komt overeen met de wikkeling. R voor rechtsdraaiend, L voor linksdraaiend.

Wat is de aanbevolen spanning voor een deur van 2,1 m hoog?

Over het algemeen 30 kwartomwentelingen voor een deur van 2,1 m (7 ft) en 36 kwartomwentelingen voor een deur van 2,4 m (8 ft). Volg de aanbevelingen van de leverancier.

Hoe controleer ik het evenwicht van de deur na installatie?

Laat de deur halverwege staan. Als deze vanzelf omhoog gaat, zijn de veren te strak: draai 1 of 2 kwartomwentelingen aan elke kant los tot het evenwicht is bereikt.

Welk onderhoud is nodig voor de veer?

Reinig de deur meerdere keren per jaar met een neutraal reinigingsmiddel en een zachte borstel. Breng ten minste eenmaal per jaar een lichte oliespray aan op alle veren, scharnieren, rollen en draaipunten.

Wat te doen als de veer breekt?

Raak nooit een gebroken veer aan. Schakel een professional in voor vervanging. Draag altijd handschoenen en oogbescherming.

Zijn Vevor-veren compatibel met alle garagedeuren?

Deze veren zijn ontworpen voor sectionale torsiedeuren. Controleer de afmetingen (draaddiameter, binnendiameter, lengte) om compatibiliteit te garanderen.

Hoe rek ik de veer uit na het oprollen?

Laat een oprolstang in een sleuf loodrecht op de grond zitten, tik dan met een hamer op de stang om de veer 1/4 inch (6,4 mm) vanuit het midden uit te rekken. Herhaal aan de andere kant.

Kan ik de oude oprolkegels hergebruiken?

Het wordt aanbevolen om de nieuwe kegels die bij de veer worden geleverd te gebruiken. De oude kunnen versleten of beschadigd zijn, wat de veiligheid in gevaar brengt.

Hoe neem ik contact op met de technische ondersteuning van Vevor?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING 225-2-24 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

GARAGE DEURVEER

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING

Torsieveren, expansieveren en andere veren op de juiste manier hanteren en installeren, evenals andere garagedeurhardware, anders kan er ernstig letsel of de dood optreden!

1. Torsieveren, expansieveren en andere veren op de juiste manier hanteren en installeren, evenals andere garagedeurhardware, anders kan er ernstig letsel of de dood optreden!
2. Lees en begrijp alle instructies voordat u aan de slag gaat.
3. Professionele installatie wordt aanbevolen.
4. Probeer niet zelf te installeren, tenzij u over de juiste gereedschappen beschikt, redelijke mechanische vaardigheden, ervaring en bovenarmkracht.
5. Veren en accessoires staan te allen tijde onder extreme spanning. Alle spanning van de veren moet worden gehaald voordat er werkzaamheden worden uitgevoerd.
6. Let tijdens het werk op de veiligheid van het omringende personeel. Installatie.

MODEL EN PARAMETERS

Beschrijving Model	Draaddiameter x Binnendiameter x Lengte	Material
207-2-24	0,207x2x24 inch	82BüGegoten Aluminium
250-2-35	0,250x2x35inch
225-2-27	0,225x2x27 inch
250-2-31	0,25x2x31 inch
234-2-28	0,234x2x28inch
234-2-31	0,234x2x31inch
250-2-32	0,25x2x32inch
218-2-26	0,218x2x26 inch
225-2-24	0,225x2x24 inch
GZ-22	0,207x2x22inch	82BüGegotenAluminium
GZ-23	0,218x2x23inch
GZ-24	0,218x2x24 inch
GZ-28	0,25x2x28 inch
GZ-29	0,25x2x29 inch
GZ-30	0,25x2x30inch

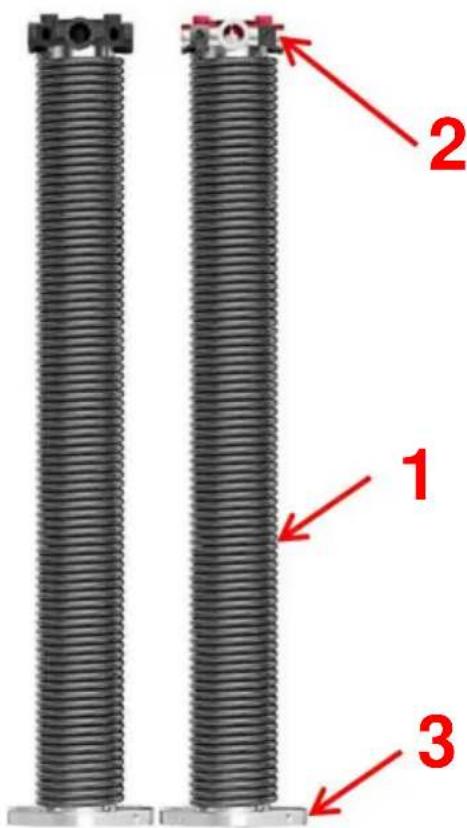

STRUCTUURDIAGRAM

1. Torsieveer 2. Regelblok 3. Vast blok

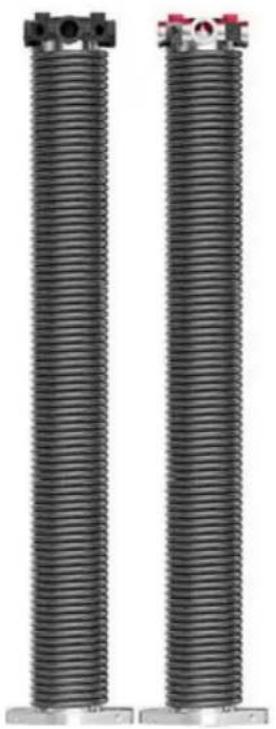

COMPONENTEN

Nee.	Afbeelding	Naam	Hooveelheid
1		Veer (rechtsdraaiend)	1
2		Lente (Levorotair)	1
3		Wikkelstaven	2
4		Handschoenen	1aar
5		Montagesleutel	1
6		Gebruiksaanwijzing	1

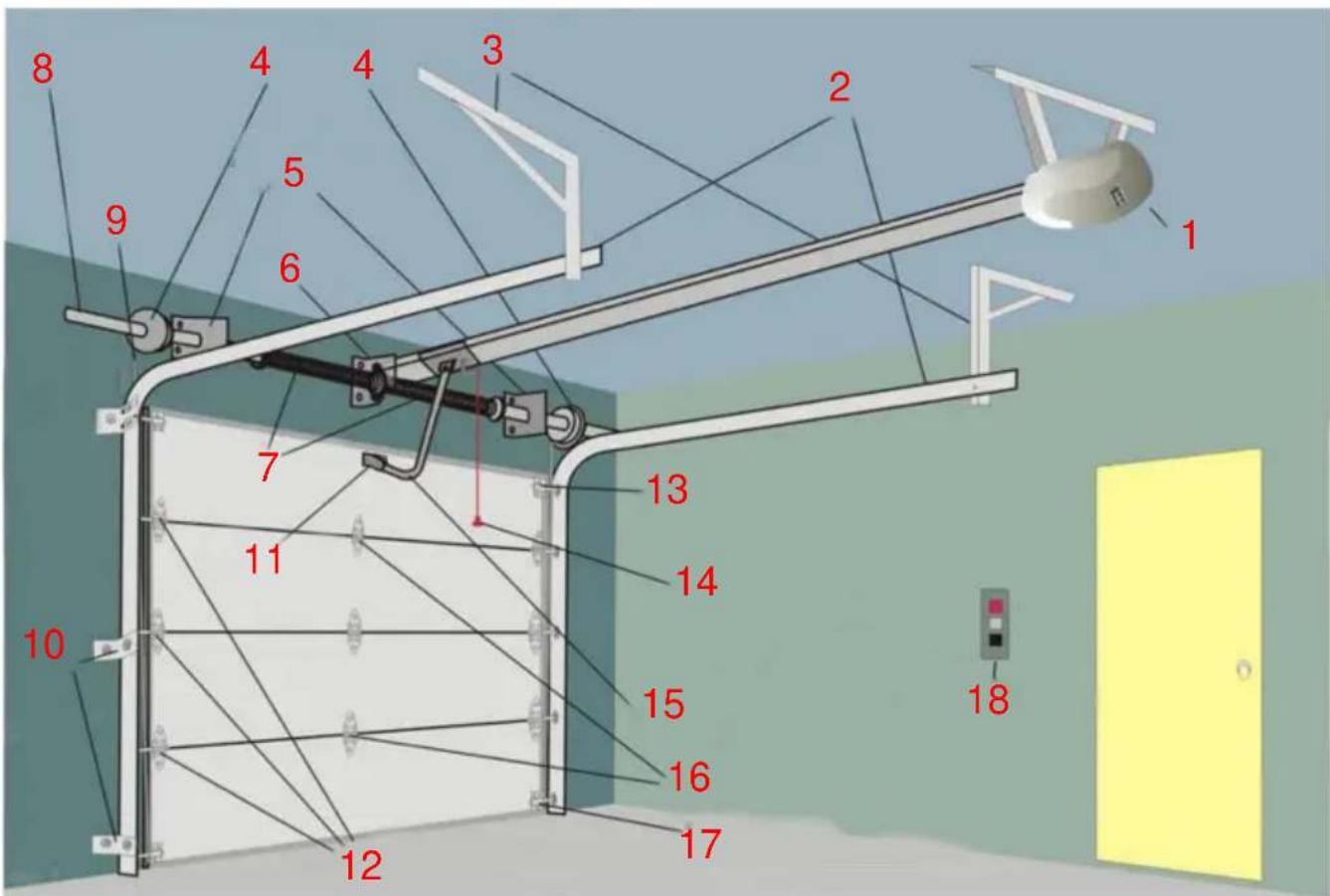

PRODUCTGEBRUIK

1. Deurmachine 2. Horizontale geleiderail 3. Horizontale geleiderailbeugel

1. Het draadwiel 5. Randasplank 6. Asplank 7. Torsieveer 8. Torsieveeras 9. Staaldraad
2. Verticale geleiderailbeugel 11. Deurstents 12. Aan beide zijden van het scharnieren en de rol 13. Bovenste beugel en rol 14. Noodontgrendelingshandgreep
3. Verbindingsstang 16. Middelste scharnier 17. Onderste beugel en rol 18. Wandschakelaars

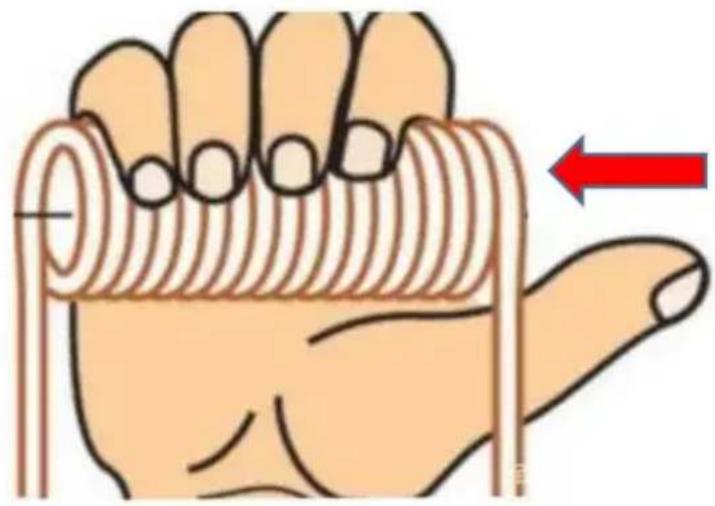

Onderscheid tussen links- en rechtsdraaiend:

HANDIGE TRUC: Maak een "O" met uw wijsvinger en duim. Gebruik het topje van uw

vinger als het uiteinde van de draad en volg de richting langs uw vinger. Zo weet u in welke richting de veer is gewikkeld.

Rechtsdraaiend

Linksdraaiend

De veerspanning afstellen: Het is gevaarlijk om de torsieveer af te stellen. Schakel hiervoor een professional in.

VERWIJDEREN VAN DE OUDE VEREN

WAARSCHUWING

Het is gevaarlijk om de torsieveer te verwijderen. Schakel een professional in om dit te laten doen.

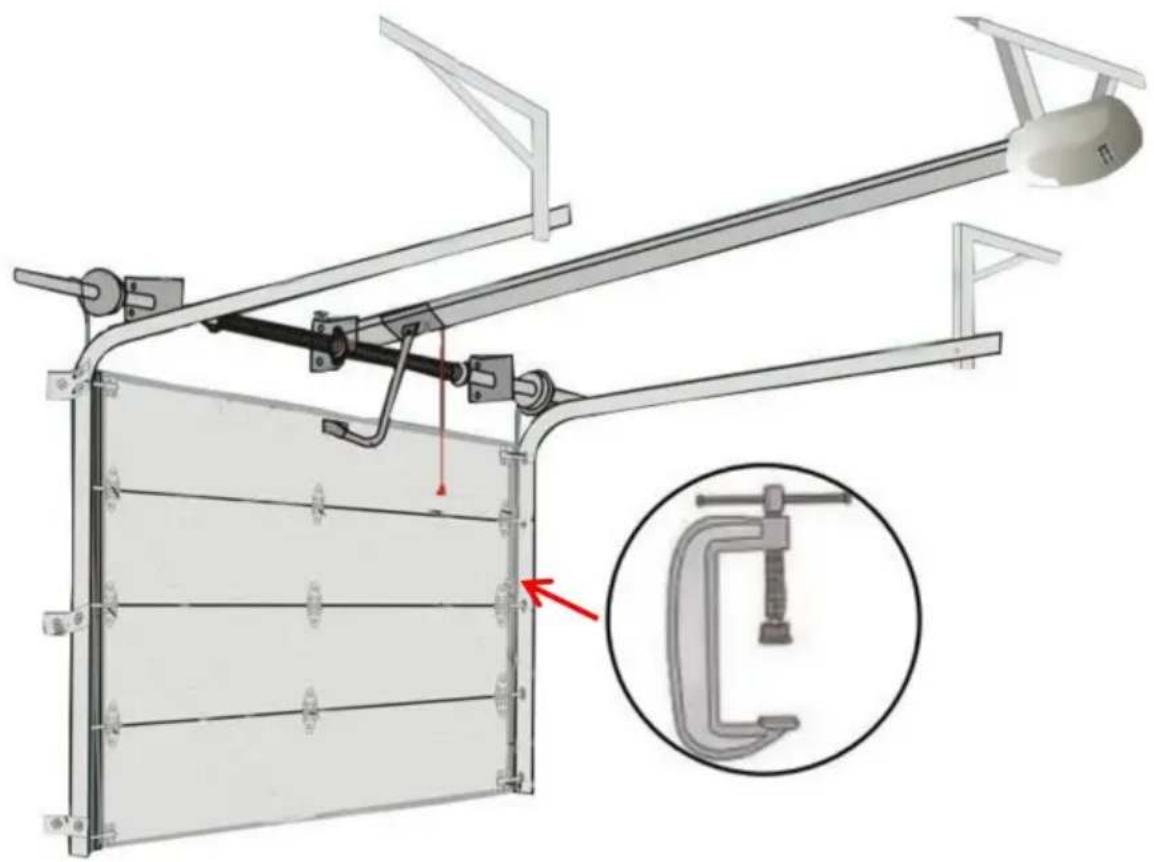

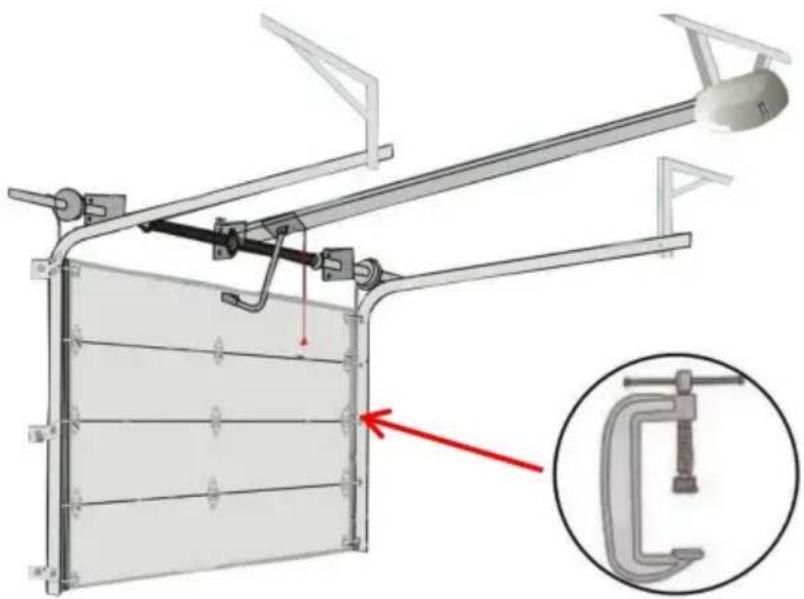

1. Haal de stekker van de garagedeuropener uit het stopcontact en klem de deur vast aan de rail.

Koppel de garagedeuropener los, zodat de deur gesloten blijft. Gebruik

vergrendelingstang of een C-klem om de deur aan de rail te bevestigen om te voorkomen dat deze losraakt

openen wanneer je de spanning op de veren loslaat.

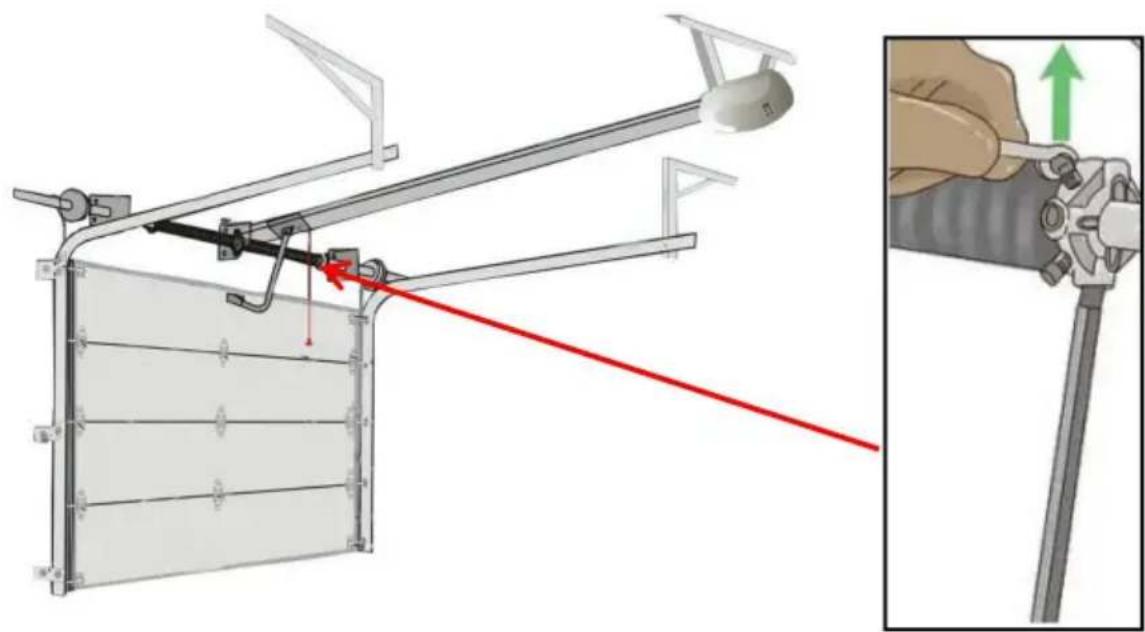

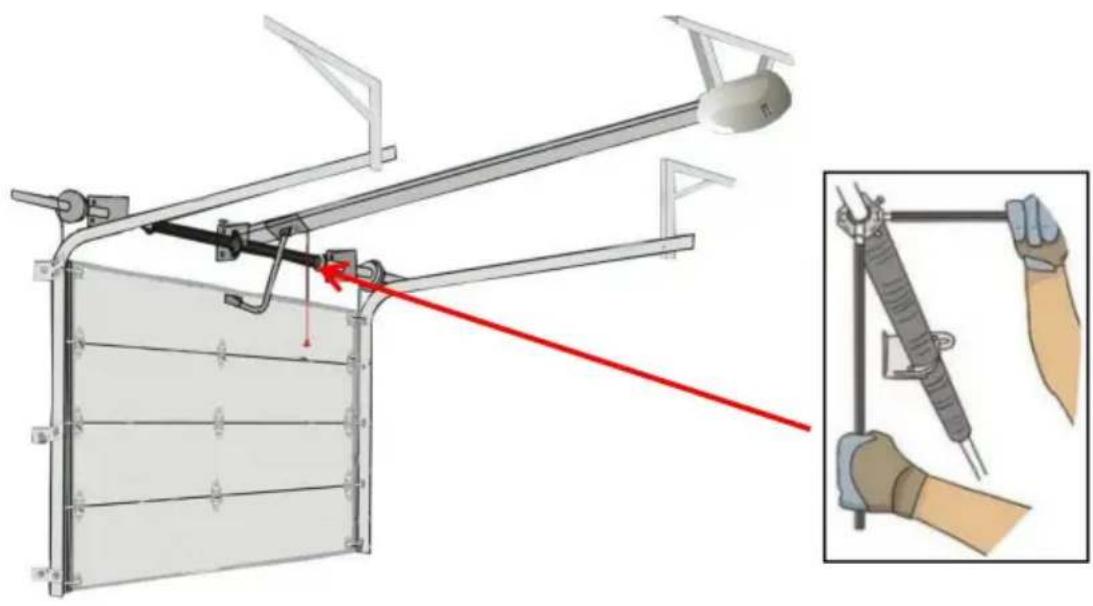

1. Draai de stelschroeven los terwijl u elke veer met een opwindstaaf vasthoudt.

Plaats een stevige ladder aan de zijkant van de veren, in plaats van er langs te werken of direct voor hen, om veiligheidsredenen. Draag oogbescherming en

leren handschoenen. Duw een opwindstaaf in het onderste gat van de opwindkegel aan de buitenkant van 1 veer. Gebruik een sleutel om de 2 stelschroeven los te draaien.

kegel aan de buitenkant van 1 veer. Gebruik een sleutel om de 2 stelschroeven los te draaien.

Houd de stang stevig vast, want de veer zal krachtig uitzetten naarmate de

schroeven worden losgemaakt. Herhaal dit aan de andere kant. Om ervoor te zorgen dat de staven stevig in de gaten van de wikkelkegel passen, vrij de uiteinden af.

Opmerking:

A: Gebruik een schroevendraaier, stiftpons of tang om de staven los te maken. Dit kan leiden tot ernstig letsel, omdat deze gereedschappen niet zijn ontworpen om de staven op hun plaats te laten springen.

kan leiden tot ernstig letsel, maar de gereedschappen zijn niet ontworpen om op hun plaats te springen.

B: Vermijd het staan op een emmer of stoel om de veren te bereiken. Gebruik een stevige ladder om het risico op letsel te minimaliseren.

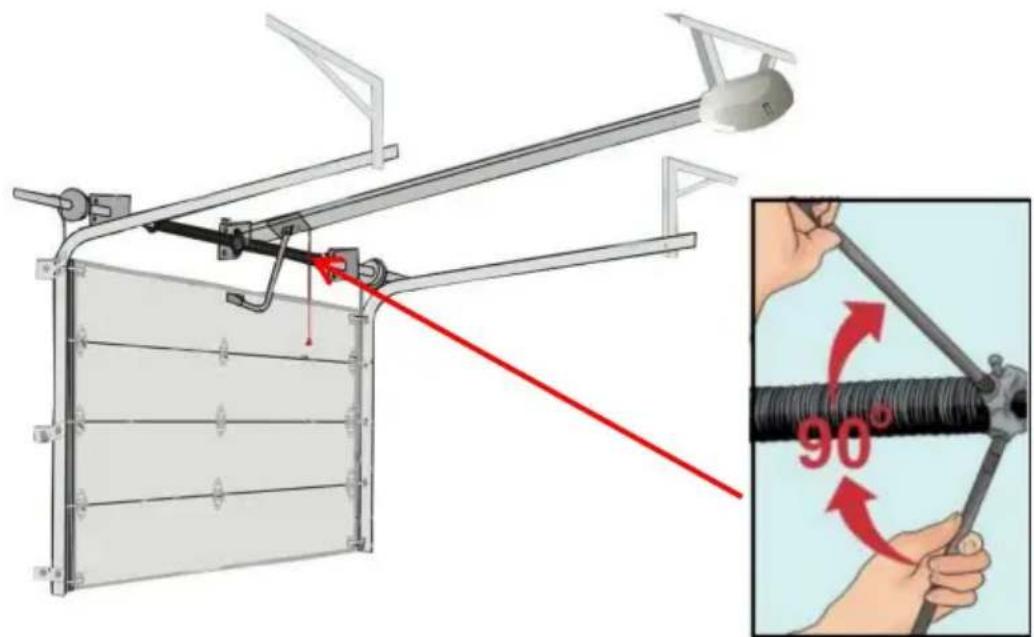

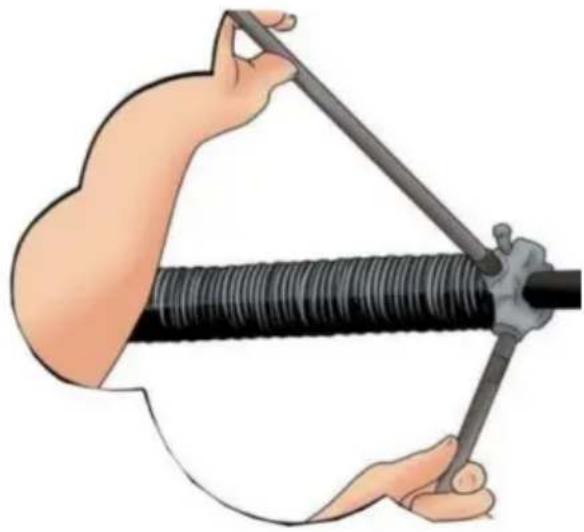

1. Wikkel elke veer af met behulp van 2 opwindstaven.

Plaats de tweede wikkelstaaf in een gat op de wikkelkegel op een

loodrechte hoek ten opzichte van de eerste. Wikkel de veer % slag per keer af, beweger 1 opwindstaaf maar de volgende open loodrechte positie na elke %-draai.

Verwijder de moeren en bouten en schuif de veren naar de eindbeugel.

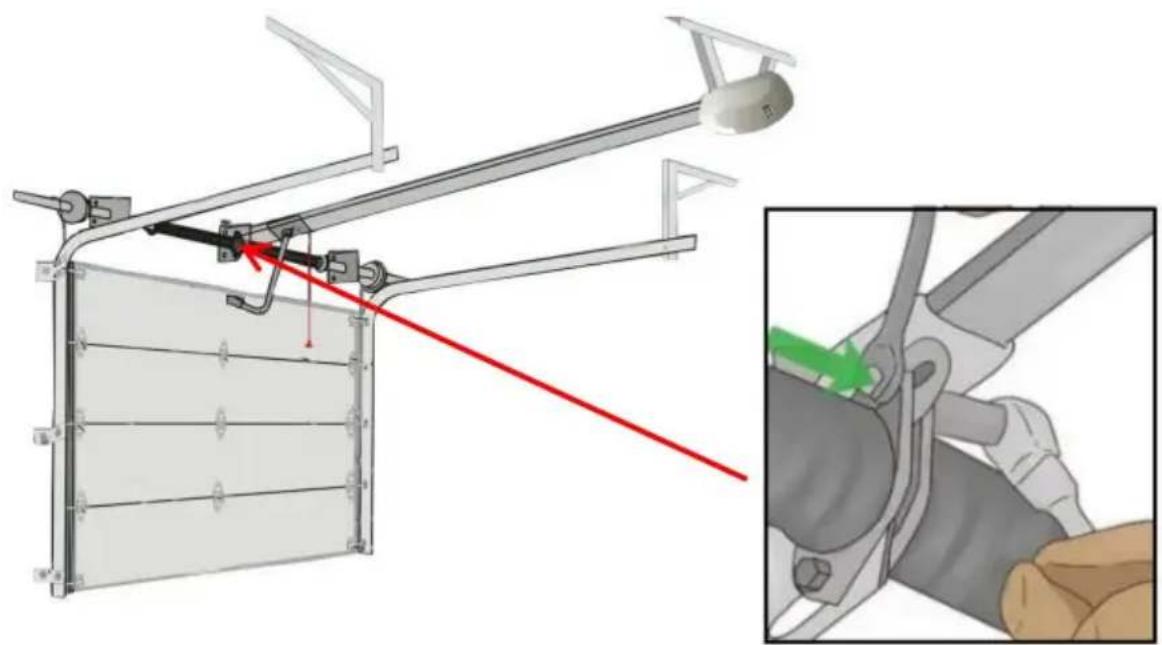

1. Verwijder met een sleutel de 2 moeren en bouten waarmee elke veerkegel vastzit aan de middelste beugel. Schuif vervolgens elke veer naar de eindbeugel.

Verwijder met een sleutel de 2 moeren en bouten waarmee elke veerkegel vastzit aan de middelste beugel. Schuif vervolgens elke veer naar de eindbeugel.

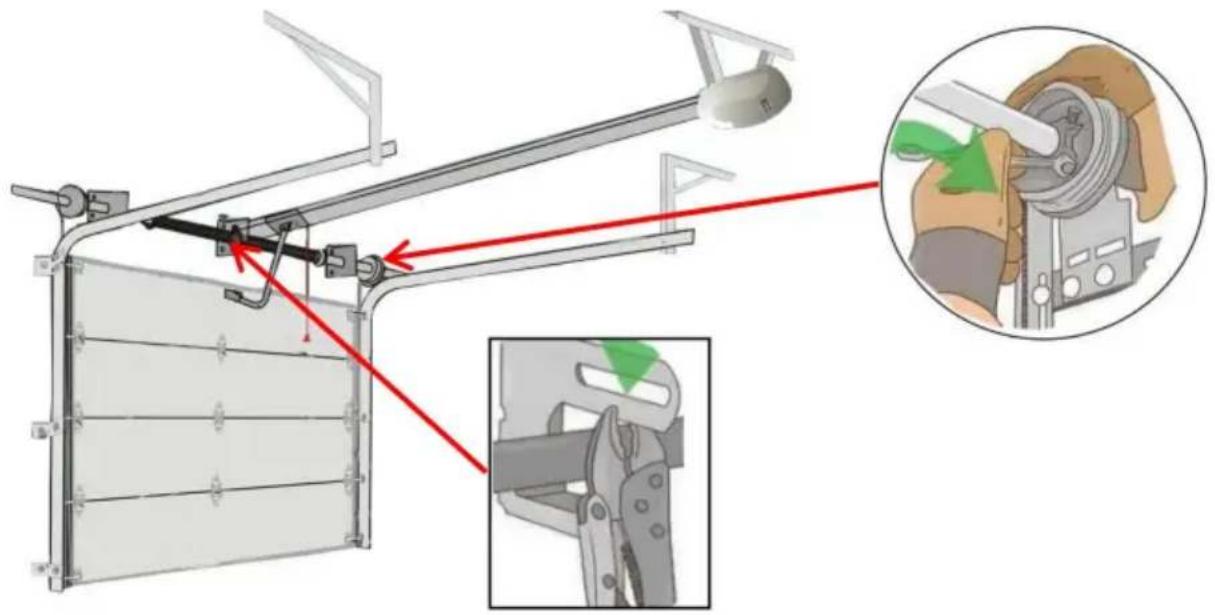

1. Zet de buis vast en verwijder de veren, kabels en kabeltrommels.

Gebruik een griptang of een C-klem om de torsiebuis in het midden vast te zetten met een beugel om te voorkomen dat deze beweegt. Gebruik vervolgens een sleutel om de stelschroeven op beide liftkabeltrommels los te maken. Koppel de liftkabels los en schuif de kabeltrommels en veren van de torsiebuis.

Let op: Het vastzetten van de buis is een essentiële stap om te voorkomen dat de buis losraakt, beweegt en u mogelijk verwondt. Zorg er dus voor dat u de buis volledig vergrendelt op zijn plaats.

DE NIEUWE VEREN INSTALLEREN

WAARSCHUWING

Het is gevaarlijk om de torsieveer te installeren. Bel een professionele monteur.

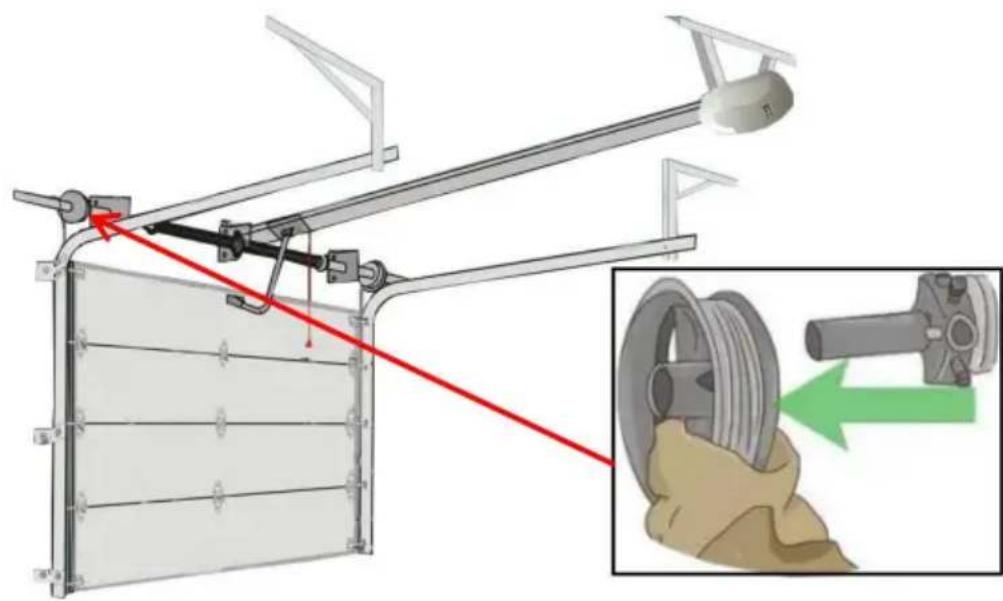

1. Schuif de linkerveer op de buis en bevestig de kabeltrommel.

Wanneer uw nieuwe veren arriveren, plaatst u de nieuwe linkerveer op de torsiebuis, zodat

Zorg ervoor dat de vaste kegel aan het uiteinde van de veer naar de middelste beugel is gericht.

Nadat u de nieuwe veer op zijn plaats hebt geschoven, plaatst u de kabeltrommel terug en plaatst u de torsiestaaf in de linker lagerstoel.

1. Plaats het middelste lager en de rechterveer en zet vervolgens de kegels vast. Schuif de torsiestaaf naar links en voeg dan het middelste lager toe. Schuif de rechterveer op de stang en druk het lager in de stationaire kegel. Verbind beide vaste kegels aan de middenbeugel met de moeren en bouten die u hebt verwijderd. Verwijder de borgtang of klem van de middenbeugel.

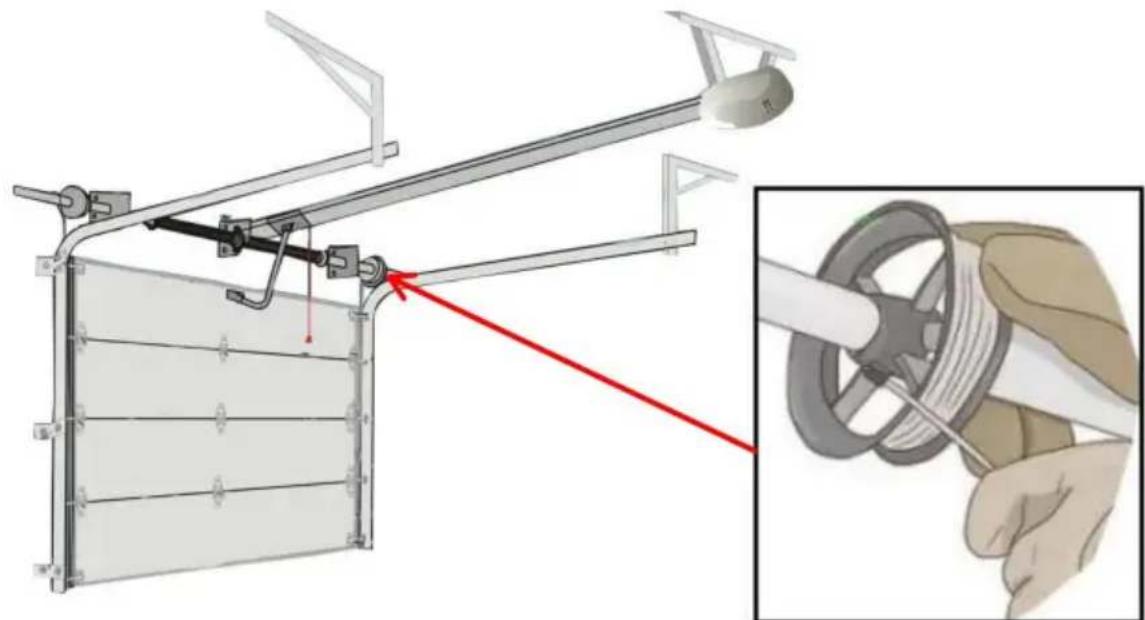

1. Rijg de kabels door en span de trommels aan.

Laat de liftkabel tussen de rol en de deurpost lopen. Schuif de liftkabelstop door de kabelgleuf op de trommel. Bevestig vervolgens een griptang aan de torsiebuis om het op zijn plaats te bevestigen. Draai de trommel om de kabel in de groeven te winden en draai hem vervolgens vast met de stelschroeven. Herhaal dit aan de andere kant, waar u de griptang op zijn plaats laat.

Let op: Om de deur goed te laten werken, hebt u dezelfde hoeveelheid spanning nodig aan beide kanten, dus zorg ervoor dat u beide kanten gelijkmatig aandraait.

1. Wind de veren op.

Plaats 2 wikkelstaven in de wikkelkegel, zodat ze loodrecht op elkaar staan. Gebruik de staven om de veer een kwartslag per keer te draaien, waarbij de staven naar de gaten in de kegel wijzen indien nodig. Volg de aanbeveling van de leverancier voor het aantal omwentelingen om te voltooien. Herhaal op de andere veer.

Opmerking:

A: Over het algemeen heb je 30 kwartslagen nodig voor een deur van 2,1 m hoog en 36 kwartslagen voor een deur van 2,4 m hoog. B: Als u de veer te strak opwindt, kan deze breken en u verwonden. Zorg er dus voor dat u de aanbevelingen van de leverancier opvolgt en wind de veer niet te veel op.

Wanneer de veer volledig is opgewonden, moet de opwindstang in een gleuf van de kegel zitten die loodrecht op de vloer staat. Tik met een hamer op de opwindstang om de veer 1/4 inch (6,4 mm) uit het midden te trekken. Herhaal aan de andere kant.

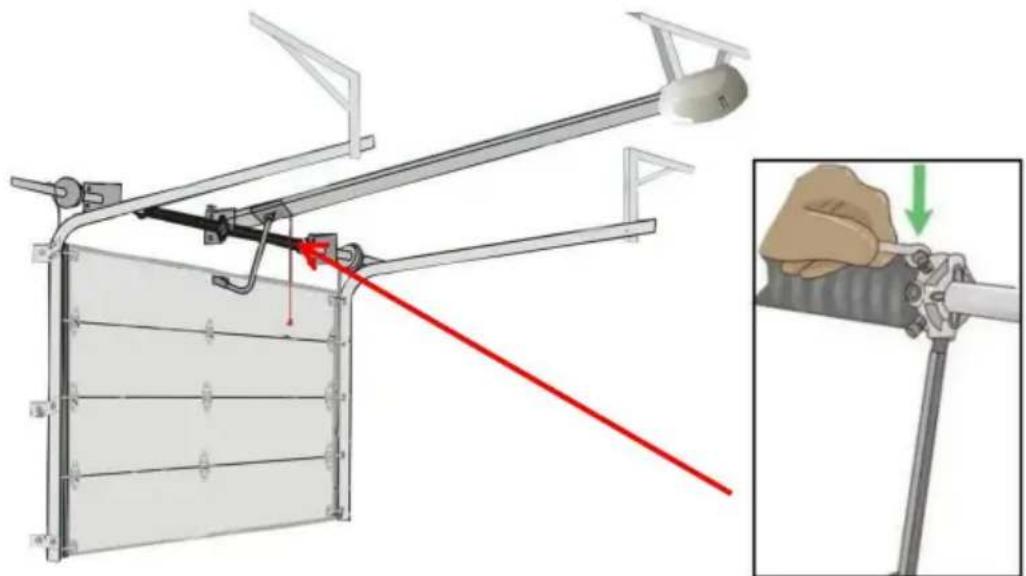

1. Draai de stelschroeven vast.

Draai elke stelschroef vast totdat deze de torsiebuis raakt. Draai de schroeven niet verder dan dit, want dat kan de torsiebuis vervormen of doorboren. Zorg ervoor dat u minder dan 1 volledige omwenteling draait zodra de schroeven de torsiebuis raken.

1. Verwijder de klemmen of tangen.

Het is nu veilig om de klemmen of tangen te verwijderen die u hebt gebruikt om de torsiestaaf en de garagedeur op hun plaats te houden.

Let op: wanneer u 1 of 2 kwartslagen wilt toevoegen of losdraaien, moeten de klemmen of tangen opnieuw worden vastgezet.

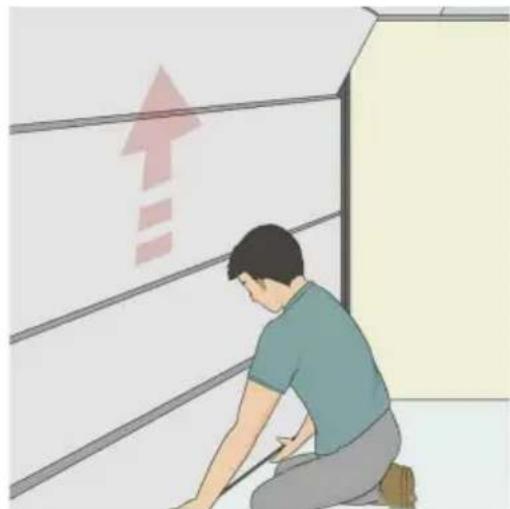

1. Controleer de balans na installatie.

Laat de deur in de halve stand staan.

Als de deur omhoog beweegt, betekent dit dat de torsieveren te veel zijn opgewonden. Draai in dat geval beide torsieveren 1 of 2 kwartslagen terug totdat de deur in evenwicht blijft.

ONDERHOUD

1. Gebruik een neutrale reiniger en een zachte borstel om de garagedeur meerdere keren per jaar schoon te maken.
2. Gebruik een lichte oliespray op alle veren, scharnieren, rollen en spilpunten minstens één keer per jaar om ervoor te zorgen dat uw garagedeur soepel omhoog en naar beneden schuift.
3. Eenmaal per jaar moet u de elektrische garagedeur grondig inspecteren en alle schroeven, moeren en bouten die loszitten goed vastdraaien.
4. Veeg het oppervlak af met een doek en een geconcentreerde, maar niet-bijtende reiniger. Maak de garagedeurrail en alle blootgestelde delen van de rol zorgvuldig schoon en verwijder al het overtollige vocht.
