225-2-24 - Sprężyna do drzwi garażowych Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Sprężyna skrętna do drzwi garażowych
Marka	Vevor
Model	225-2-24
Średnica drutu	0,225 cala (5,7 mm)
Średnica wewnętrzna	2 cale (50,8 mm)
Długość	24 cale (610 mm)
Materiał	Stal 82B odlewana aluminium
Liczba dostarczonych sprężyn	2 (jedna prawoskrętna, jedna lewoskrętna)
Dołączone akcesoria	2 pręty do nawijania, 1 para rękawic, 1 klucz montażowy, instrukcja obsługi
Przeznaczenie	Segmentowe drzwi garażowe skrętne
Bezpieczeństwo	Zalecany profesjonalny montaż; nie próbować bez umiejętności mechanicznych; ekstremalne napięcie przez cały czas
Konserwacja	Neutralny środek czyszczący i miękka szczotka kilka razy w roku; lekki olej na sprężyny, zawiasy, rolki przynajmniej raz w roku
Regulacja napięcia	Wykonywane przez profesjonalistę; wymaga prętów do nawijania i przestrzegania liczby obrotów
Warunki przechowywania	Nie określono w instrukcji, ale zalecane suche i chronione przed wilgocią
Możliwość naprawy	Dostępne części zamienne (sprężyny, stożki, bębny); wymagana interwencja profesjonalisty

Często zadawane pytania - 225-2-24 Vevor

Czy mogę samodzielnie zamontować sprężynę drzwi garażowych?

Zaleca się skorzystanie z pomocy profesjonalisty. Montaż wymaga umiejętności mechanicznych, specjalistycznych narzędzi i obsługi części pod wysokim napięciem. Każdy błąd może spowodować poważne obrażenia.

Jak określić kierunek nawijania sprężyny (prawoskrętna czy lewoskrętna)?

Zrób « O » z kciuka i palca wskazującego. Kierunek drutu wzdłuż palca odpowiada kierunkowi nawijania. R dla prawoskrętnej (prawo), L dla lewoskrętnej (lewo).

Jakie jest zalecane napięcie dla drzwi o wysokości 2,1 m?

Zazwyczaj 30 ćwierćobrotów dla drzwi o wysokości 2,1 m (7 stóp) i 36 ćwierćobrotów dla drzwi o wysokości 2,4 m (8 stóp). Postępuj zgodnie z zaleceniami dostawcy.

Jak sprawdzić równowagę drzwi po montażu?

Pozostaw drzwi w połowie drogi. Jeśli unoszą się same, sprężyny są zbyt napięte: odkręć o 1 lub 2 ćwierćobroty z każdej strony aż do uzyskania równowagi.

Jakie czynności konserwacyjne są wymagane dla sprężyny?

Czyść drzwi neutralnym środkiem czyszczącym i miękką szczotką kilka razy w roku. Zastosuj lekki olej w sprayu na wszystkie sprężyny, zawiasy, rolki i sworznie przynajmniej raz w roku.

Co zrobić, jeśli sprężyna pęknie?

Nigdy nie dotykaj pękniętej sprężyny. Skontaktuj się z profesjonalistą w celu wymiany. Zawsze noś rękawice i ochronę oczu.

Czy sprężyny Vevor są kompatybilne ze wszystkimi drzwiami garażowymi?

Te sprężyny są przeznaczone do segmentowych drzwi skrętnych. Sprawdź wymiary (średnica drutu, średnica wewnętrzna, długość), aby zapewnić kompatybilność.

Jak rozciągnąć sprężynę po nawinięciu?

Pozostaw pręt do nawijania w szczelinie prostopadle do podłogi, a następnie uderz w pręt młotkiem, aby rozciągnąć sprężynę o 1/4 cala (6,4 mm) od środka. Powtórz po drugiej stronie.

Czy mogę ponownie użyć starych stożków nawijających?

Zaleca się użycie nowych stożków dołączonych do sprężyny. Stare mogą być zużyte lub uszkodzone, co zagraża bezpieczeństwu.

Jak skontaktować się z pomocą techniczną Vevor?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancyjny.

INSTRUKCJA OBSŁUGI 225-2-24 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/234-2-31/250-2-32/218-2-26/225-2-24 GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR

TOUGH TOOLS, HALF PRICE

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu są wyrażne przyczytytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Prawidłowo obchodź się ze sprężynami skrętnymi, sprężynami rozciągającymi i innym osprzętem do drzwi garażowych, w przeciwnym razie może dojść do poważnych obrażeń lub śmierci!
2. Przed rozpoczęciem należy przeczytać i zrozumieć wszystkie instrukcje.
3. Zaleca się zlecenie instalacji profesjonaliście.
4. Nie próbuj samodzielnie instalować, jeśli nie masz odpowiednich narzędzi, rozsądnych zdolności mechanicznych, doświadczenia i siły ramion.
5. Sprężyny i akcesoria są cały czas pod ekstremalnym napięciem. Wszystkie przed przystąpieniem do jakichkolwiek prac należy rozluźnić sprężyny.
6. Zwróć uwagę na bezpieczeństwo personelu podczas instalacji.

MODEL I PARAMETRY

Opis Model	Średnica drutu x średnica wewétrzna x dlugość	Tworzywo
207-2-24	0,207x2x24 cale	82B i obsada Aluminium
250-2-35	0,250x2x35 cali
225-2-27	0,225x2x27 cali
250-2-31	0,25x2x31 cali
234-2-28	0,234x2x28 cali
234-2-31	0,234x2x31 cali
250-2-32	0,25x2x32 cale
218-2-26	0,218x2x26 cali
225-2-24	0,225x2x24 cale
GZ-22 0,207x2x22 cale		82B i obsada Aluminium
GZ-23	0,218x2x23 cale
GZ-24 0,218x2x24 cale
GZ-28	0,25x2x28 cali
GZ-29	0,25x2x29 cali
GZ-30	0,25x2x30 cali

SCHEMAT STRUKTURY

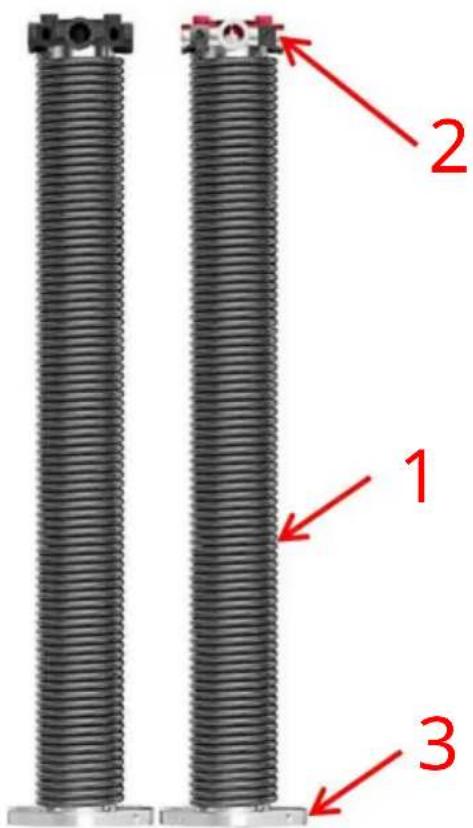

1. Sprężyna skrętna 2. Blok regulacyjny 3. Blok stały

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Wiosna (prawoskretna)	1
2		Wiosna (lewoskretna)	1
3		Pręty nawjajcie	2
4		R.§kawice	1 para
5		Klucz montaźowy	1
6		Instrukacja obshugi	1

UŻYCIE PRODUKTU

1. Maszyna drzwiowa 2. Prowadnica pozioma 3. Wspornik prowadnicy poziomej

1. Koło druciane 5. Półka wału krawędziowego 6. Półka osiowa 7. Sprężyna skrętna 8. Watek sprężyny skrętnej 9. Lina stalowa 10. Wspornik pionowej szyny prowadzącej 11. Stenty drzwiowe 12. Po obu stronach zawiasu i rolki 13. Górny wspornik i rolka 14. Uchwyt awaryjnego zwalniania 15. Korbowód 16. Zawias środkowy 17. Dolny wspornik i rolka 18. Przełączniki ścienne

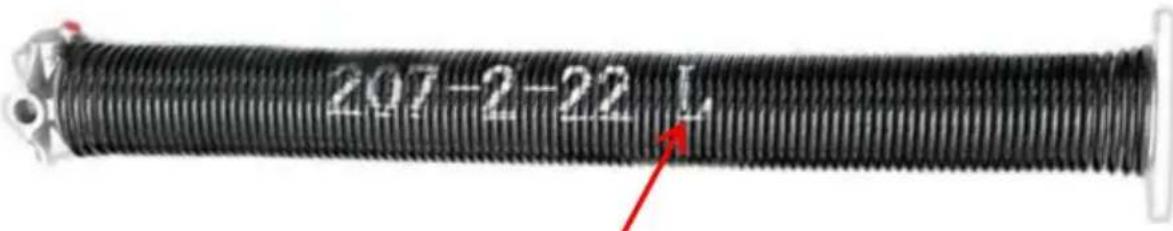

Rozróżnienie lewoskrętnego i prawoskrętnego:

L (lewoskrętny) / R (prawoskrętny)

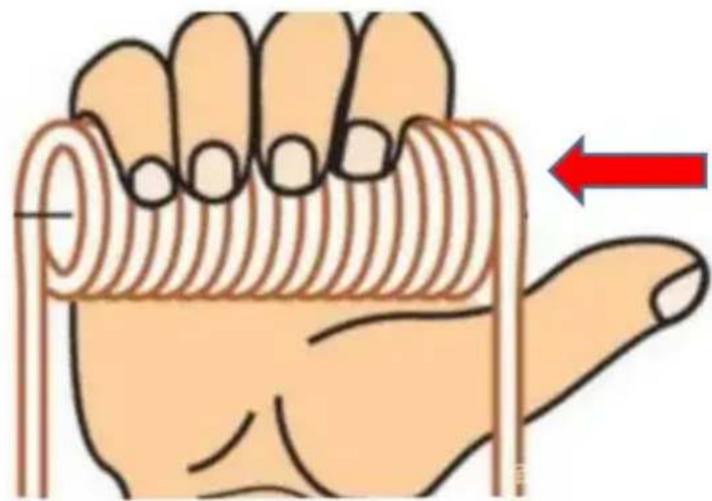

POMOCNA TRIKA: Zrób kształt litery „O" palcem wskazującym i kciukiem. Używając czubka palca jako końca drutu, przyłóż drut wzdłuż palca, a wskażesz kierunek zwijania się sprężyny.

Dekstrorotacyjna

Lewoskrętna

Regulacja napięcia sprężyny: Regulacja sprężyny skrętnej jest niebezpieczna, dlatego w celu wykonania regulacji należy wezwać specjalistę.

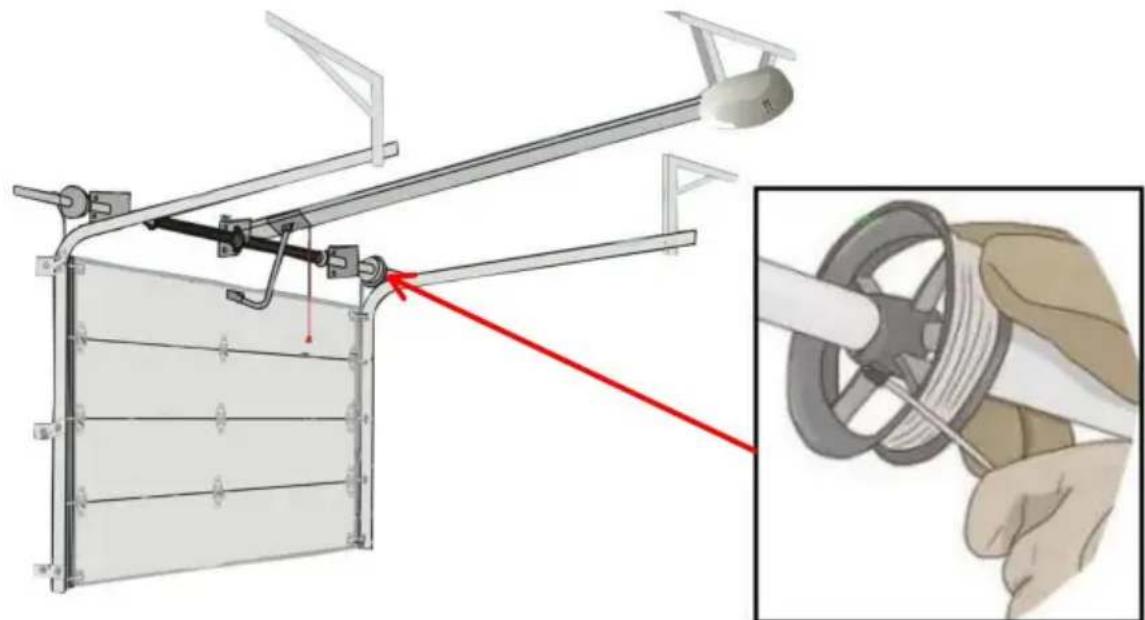

USUWANIE STARYCH SPRĘŻYN

OSTRZEŻENIE

Usuwanie sprężyny skrętnej jest niebezpieczne. Prosimy o wezwanie fachowca w celu wykonania operacji.

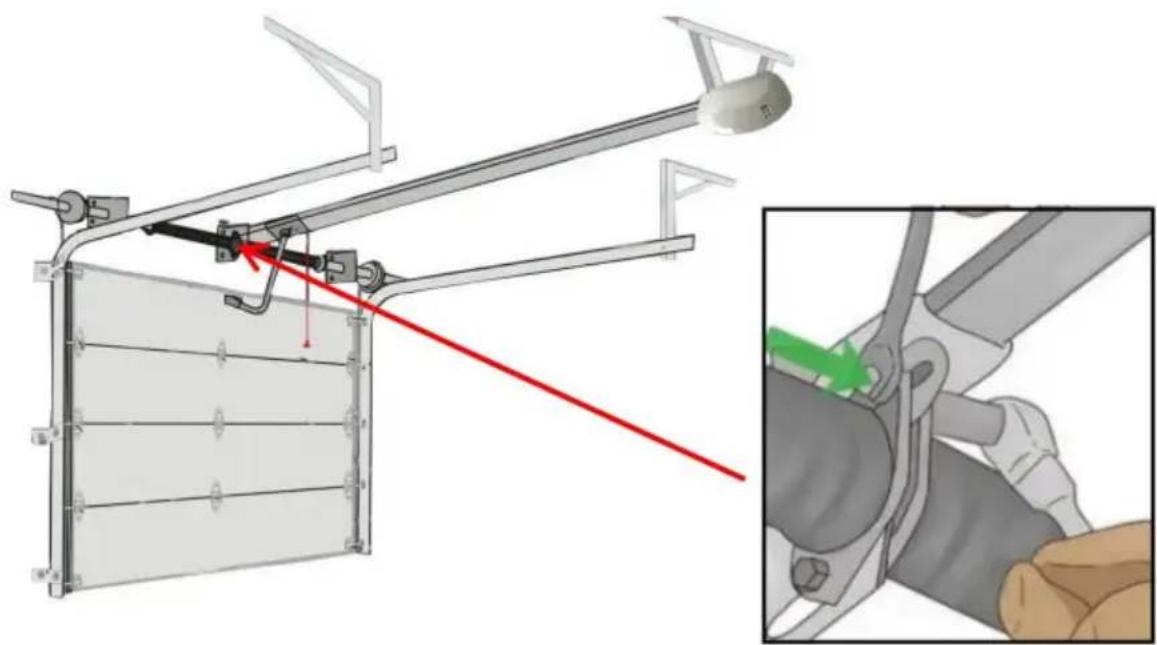

1. Odłącz otwieracz drzwi garażowych i zamocuj drzwi na szynie.

Odłącz otwieracz drzwi garażowych, aby drzwi pozostały zamknięte. Użyj

szczypiec blokujących lub zacisku C, aby zabezpieczyć drzwi do szyny i zapobiec ich przesuwaniu się, otwieranie następuje po zwolnieniu napięcia sprężyn.

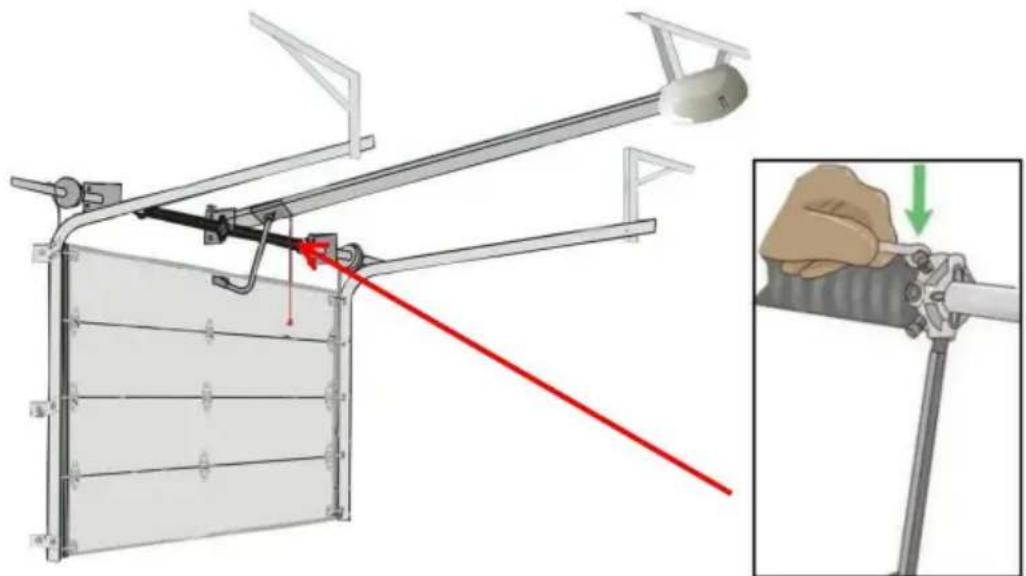

1. Odkręć śruby regulacyjne, trzymając jednocześnie drążek za pomocą naciągu. Zamiast pracować, ustaw solidną drabinę obok sprężyny.

bezpośrednio przed nimi, ze względów bezpieczeństwa. Załóż okulary ochronne i skórzane rękawiczki. Włóż pręt nawijający do dolnego otworu nawijacza

stożek na zewnątrz 1 sprężyny. Użyj klucza, aby poluzować 2 śruby ustalające.

Mocno trzymaj drążek, ponieważ sprężyna będzie się mocno rozszerzać w miarę zwalniania śrub. Powtórz po drugiej stronie. Aby upewnić się, że pręty pasują, włóż je ściśle do otworów stożka nawojowego, spiłuj końce.

Notatka:

A: Używając śrubokręta, przebijaka lub uchwytów szczypiec, aby odwinąć pręty

może spowodować poważne obrażenia, ponieważ narzędzia te nie są przeznaczone do trzymania sprężyny na swoim miejscu.

B: Unikaj stawania na wiadrze lub krześle, aby dosięgnąć sprężyn. Użyj solidnej drabiny, aby zminimalizować ryzyko obrażeń.

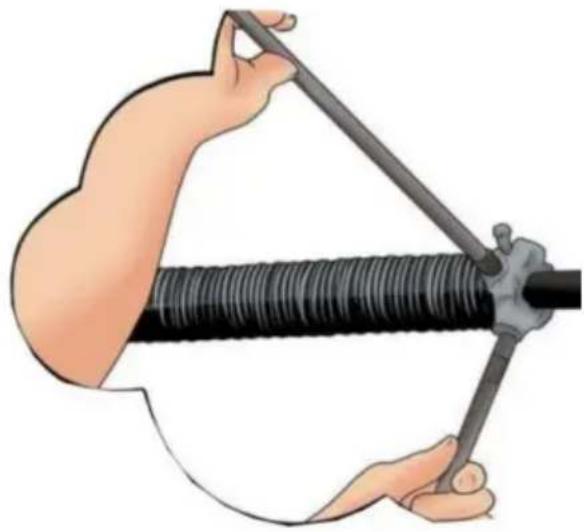

1. Rozwiń każdą sprężynę za pomocą 2 prętów nawijających.

Umieść drugi pręt nawijający w otworze stożka nawijającego pod kątem

kąt prostopadły do pierwszego. Odwiń sprężynę o 1/4 obrotu na raz, poruszając się

1 pręt nawijający do następnej otwartej pozycji prostopadłej po każdym 1/4 obrocie.

Powtórz tę czynność na drugiej sprężynie.

1. Odkręć nakrętki i śruby, a następnie przykręć do wspornika końcowego.

do wspornika środkowego. Następnie przesuń każdą sprężynę w kierunku wspornika końcowego.

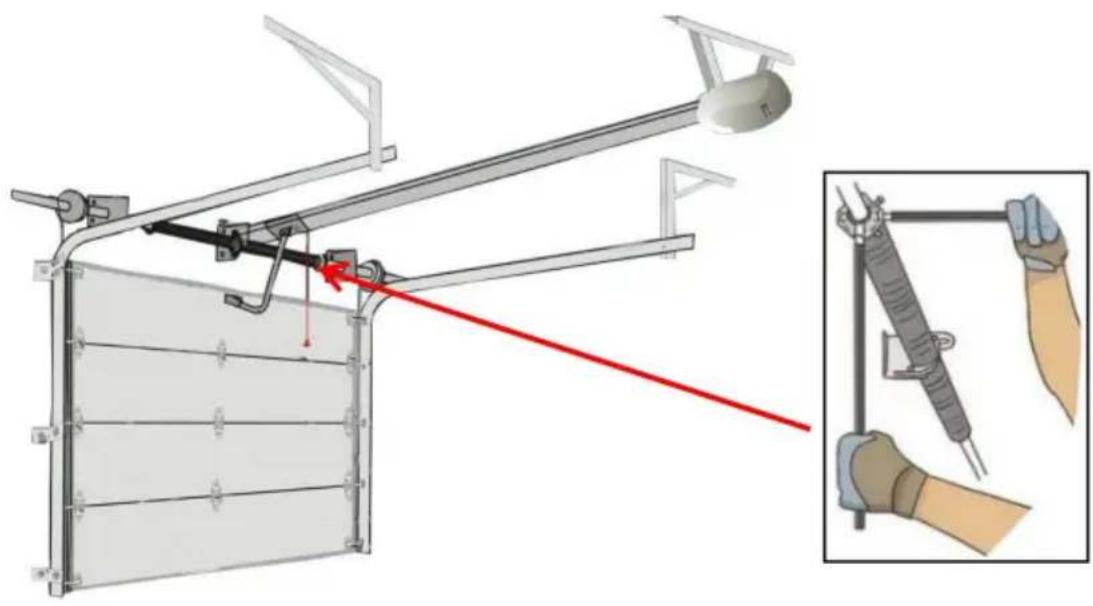

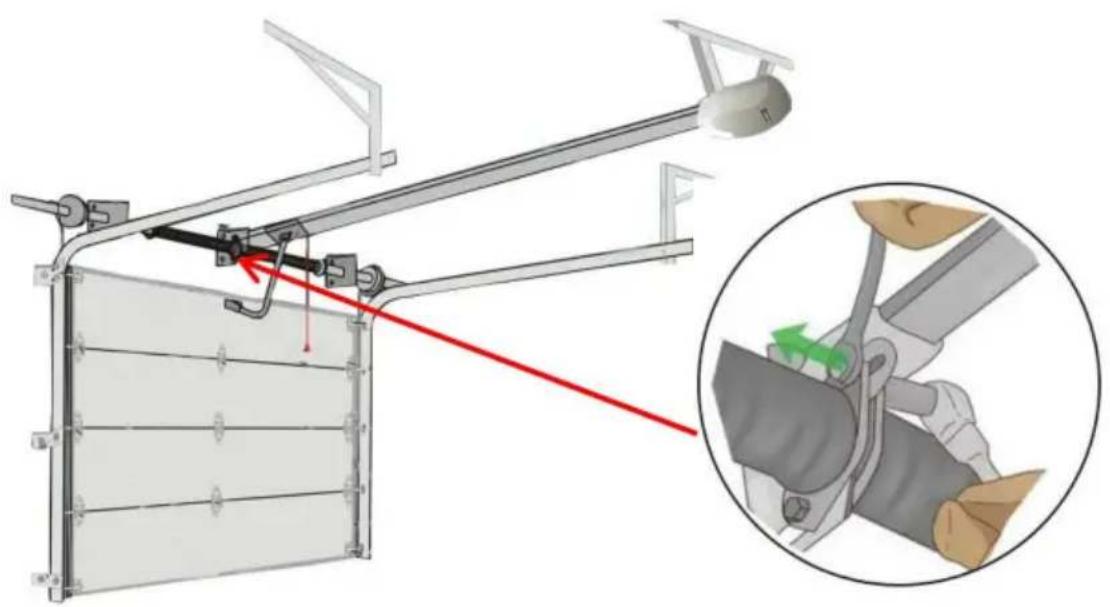

1. Zabezpiecz rurę i wyjmij sprężyny, kable i bębny kablowe.

Za pomocą szczypiec blokujących lub zacisku C zabezpiecz rurę skrętną w środku wspornika, aby zapobiec jej przesuwaniu. Następnie użyj klucza, aby poluzować zestaw śrub na obu bębnach linowych podnośnika. Odłącz kable podnośnika, a następnie przykręć bębny kablowe i sprężyny z rury skrętnej.

Uwaga: Zabezpieczanie rurki jest niezbędnym krokiem, który zapobiegnie jej wypadnięciu. Przemieszczanie się są potencjalne obrażenia, dlatego pamiętaj o całkowitym zablokowaniu rurki w miejscu.

OSTRZEŻENIE

Montaż sprężyny skrętnej jest niebezpieczny. Prosimy o kontakt z fachowcem, aby działać.

1. Nasuń lewą sprężynę na rurę i dodaj bęben kablowy.

Gdy otrzymasz nową sprężynę, załóż nową lewą sprężynę na rurę skrętną,

upewnij się, że nieruchomy stożek na końcu sprężyny jest skierowany w stronę środkowego wspornika.

Po wsunięciu nowej sprężyny na rurę skrętną załóż bęben kablowy i włóż drążek skrętny do lewego wspornika łożyska.

1. Zamontuj łożysko środkowe i sprawdź sprężynę, a następnie zabezpiecz stożki.

Przesuń drążek skrętny w lewo, a następnie dodaj łożysko środkowe. Przesuń sprężynę na miejsce i wciśnij łożysko w stożek nieruchomy. Podłącz oba

stożki stacjonarne do wspornika środkowego za pomocą nakrętek i śrub, które odkręciłeś wcześniej. Zdejmij szczypce blokujące lub zacisk ze środkowego wspornika.

1. Przeciągnij kable i dokręć bębny.

Przeprowadź kabel podnośnika między rolką a ościeżnicą drzwi. Przesuń ogranicznik kabla podnośnika przy szczelinie kablowej na bębnie. Następnie załóż szczypce blokujące na rurę skrętną, aby zabezpieczyć ją na miejscu. Obróć bęben, aby nawinąć kabel w rowki, a następnie dokręć śruby ustalające. Powtórz po drugiej stronie, pozostawiając szczypce blokujące na miejscu. Uwaga: Aby drzwi działały prawidłowo, potrzebne jest takie samo napięcie obu stron, dlatego należy zadbać o równomierne dokręcenie każdej strony.

1. Naciągnij sprężyny.

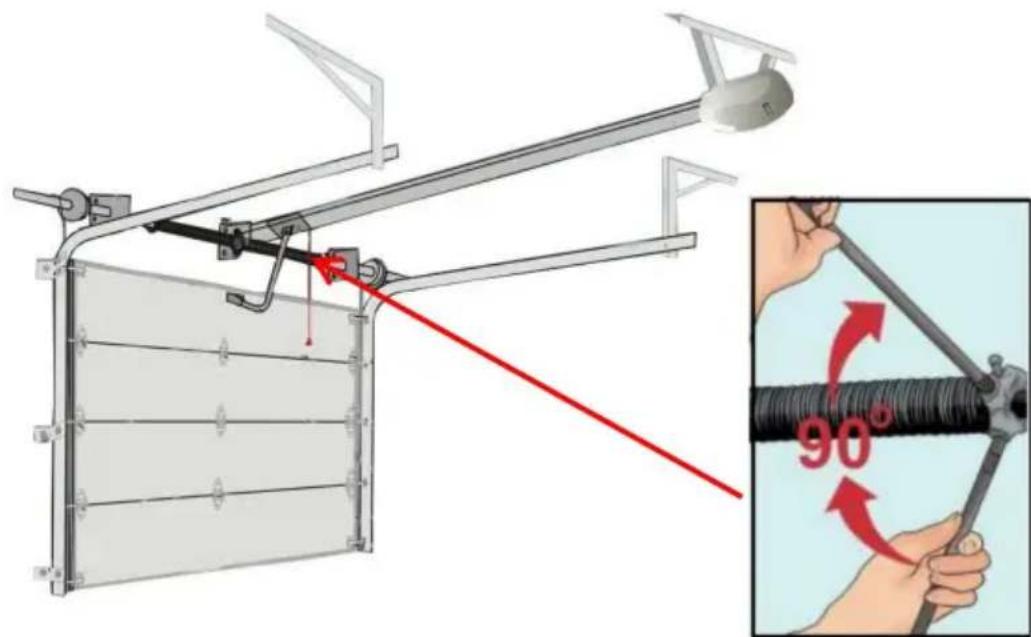

Włóż 2 pręty nawijające do stożka nawijającego tak, aby były prostopadłe do siebie. Użyj prętów, aby obrócić sprężyny o 1/4 obrotu na raz, przesuwając pręty do nowych otworów w stożku, jeśli to konieczne. Postępuj zgodnie z zaleceniami dostawcy dotyczącymi liczby obrotów do wykonania. Powtórz na drugiej sprężynie.

Notatka:

A: Zwykle potrzeba 30 ćwierćobrotów dla drzwi o wysokości 7 stóp (2,1 m) i 36 ćwierćobrotów dla drzwi o wysokości 8 stóp (2,4 m). B: Zbyt mocne naciągnięcie sprężyny może spowodować jej pęknięcie i obrażenia, dlatego należy zachować ostrożność, stosować się do zaleceń dostawcy i nie naciągać sprężyny zbyt mocno.

1. Rozciągnij sprężyny o 1/4 cala (6,4 mm).

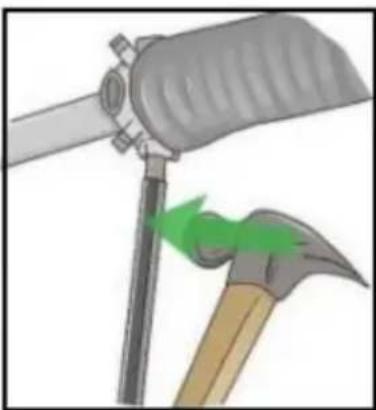

Gdy sprężyna jest całkowicie nawinięta, pozostaw 1 pręt w szczelinie stożka, który jest prostopadły do podłogi. Stuknij w pręt młotkiem, aby rozciągnąć sprężynę 1/4 cala (6,4 mm) od środka. Powtórz po drugiej stronie.

1. Dokręć śruby ustalające.

Dokręć każdą śrubę ustalającą, aż dotknie rury skrętnej. Dokręcanie śrub

większa ilość może spowodować odkształcenie lub przybicie rury skrętnej, dlatego należy wykonać mniejszą ilość i zwrócić uwagę na jakość.

1. Zdejmij zaciski lub szczypce.

Teraz możesz bezpiecznie usunąć zaciski lub szczypce, których używałeś do przytrzymywania obudowy rury skrętnej i same drzwi garażowe na swoim miejscu.

Uwaga: Kiedy ponownie dokręcasz lub odkręcasz o 1 lub 2 ćwierć obrotu, trzymaj zaciski lub szczypce.

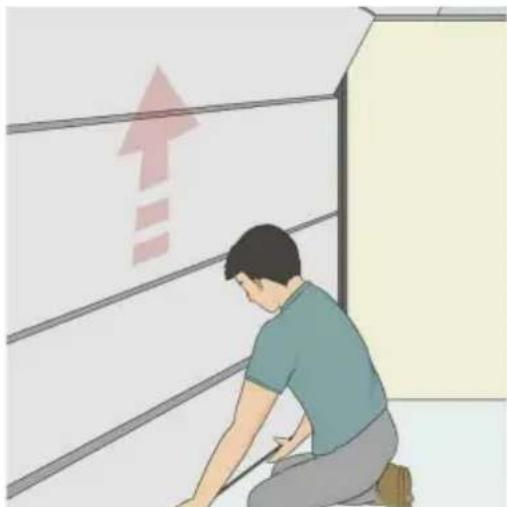

1. Po zainstalowaniu sprawdź równowagę.

Pozostaw drzwi otwarte w połowie:

Jeżeli drzwi same się podnoszą, oznacza to, że sprężyna skrętna jest zbyt mocno naciągnięta, w tym przypadku należy odkręcić obie sprężyny skrętne o 1 lub 2 ćwierć obrotu, aż drzwi same się równoważą.

KONSERWACJA

1. Za pomocą neutralnego środka czyszczącego i miękkiej szczotki kilkakrotnie wyczyść bramę garażową. Razy w roku.
2. Użyj lekkiego oleju w sprayu na wszystkie sprężyny, zawiasy, rolki i osie. Punkty przynajmniej raz w roku, aby ułatwić przesuwanie drzwi garażowych w górę i w dół.
3. Raz w roku należy dokładnie sprawdzić bramę garażową elektryczną i dokręcić wszystkie śruby, nakrętki i nakrętki, które mogą być poluzowane.
4. Używając szmatki i skoncentrowanego, ale nieżrącego środka czyszczącego, przetrzyj drzwi garażowe i dokładnie wyczyść wszystkie odsłonięte części rolek, aby usunąć nadmiar wilgoci.
