INSTRUKCJA OBSŁUGI 234-2-28 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPRĘŻYNA BRAM GARAŻOWYCH

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Prawidłowo obchodź się ze sprężynami skrętnymi, sprężynami rozprężnymi i innego osprzętu do drzwi garażowych, w przeciwnym razie może dojść do poważnych obrażeń ciała lub śmierci zdarzać się!
2. Przed rozpoczęciem pracy należy przeczytać i zrozumieć wszystkie instrukcje.
3. Zaleca się zlecenie instalacji profesjonalisie.
4. Nie próbuj samodzielnie instalować, jeśli nie masz odpowiednich narzędzi, rozsądne zdolności mechaniczne, doświadczenie i siła ramion.
5. Sprężyny i akcesoria są cały czas pod ekstremalnym napięciem. Wszystkie Przed przystąpieniem do jakichkolwiek prac należy rozluźnić sprężyny.
6. Zwróć uwagę na bezpieczeństwo personelu w pobliżu podczas instalacja.

MODEL I PARAMETRY

OpisModel	Średnica drutu x średnica wewnętrzna x długość	Tworzywo
207-2-24	0,207x2x24 cale	82B i obsadaAluminium
250-2-35	0,250x2x35 cali
225-2-27	0,225x2x27 cali
250-2-31	0,25x2x31 cali
234-2-28	0,234x2x28 cali
234-2-31	0,234x2x31 cali
250-2-32	0,25x2x32 cale
218-2-26	0,218x2x26 cali
225-2-24	0,225x2x24 cale
GZ-22 0,207x2x22 cale		82B i obsadaAluminium
GZ-23	0,218x2x23 cale
GZ-24 0,218x2x24 cale
GZ-28	0,25x2x28 cali
GZ-29	0,25x2x29 cali
GZ-30	0,25x2x30 cali

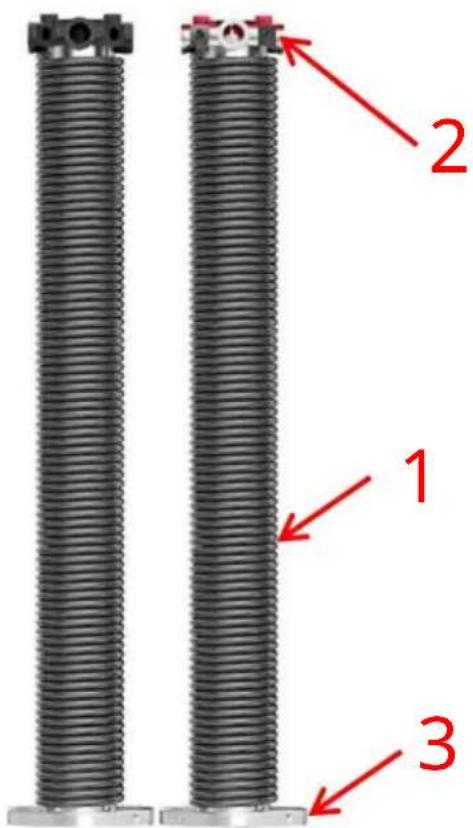

SCHEMAT STRUKTURY

1 2 3

1. Sprężyna skrętna 2. Blok regulacyjny 3. Blok stały

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Wiosna (prawoskrętna)	1
2		Wiosna (lewoskrętna)	1
3		Pręty nawijające	2
4		Rękawice	1 para
5		Klucz montażowy	1
6		Instrukcja obsługi	1

UŻYCIE PRODUKTU

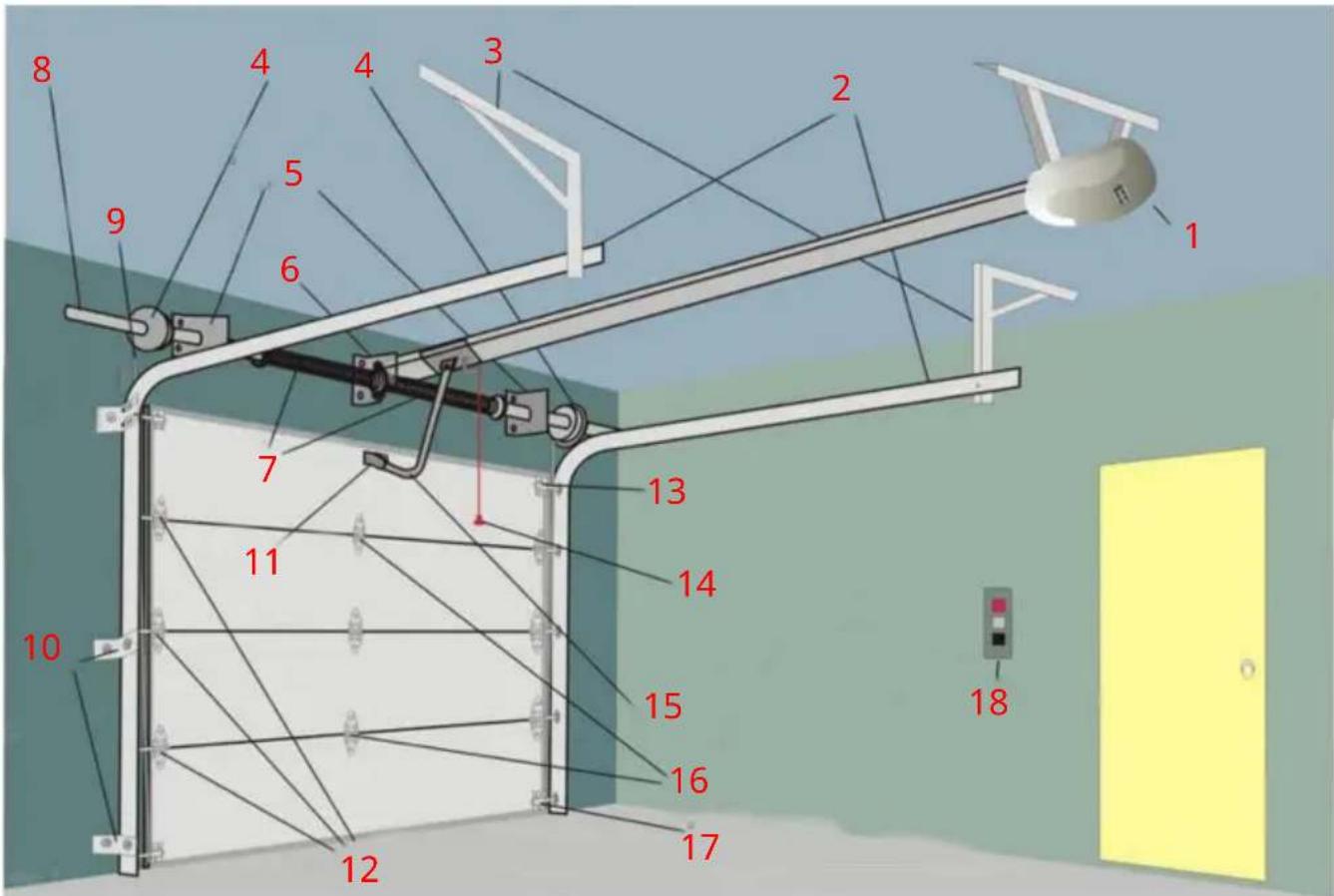

1. Maszyna drzwiowa 2. Prowadnica pozioma 3. Wspornik prowadnicy poziomej

2. Koło druciane 5. Półka wału krawędziowego 6. Półka osiowa 7. Sprężyna skrętna 8. Wałek sprężyny skrętnej 9. Lina stalowa 10. Wspornik pionowej szyny prowadzącej 11. Stenty drzwiowe 12. Po obu stronach zawiasu i rolki 13. Górny wspornik i rolka 14. Uchwyt awaryjnego zwalniania 15. Korbowód 16. Zawias środkowy 17. Dolny wspornik i rolka 18. Przełączniki ścienne

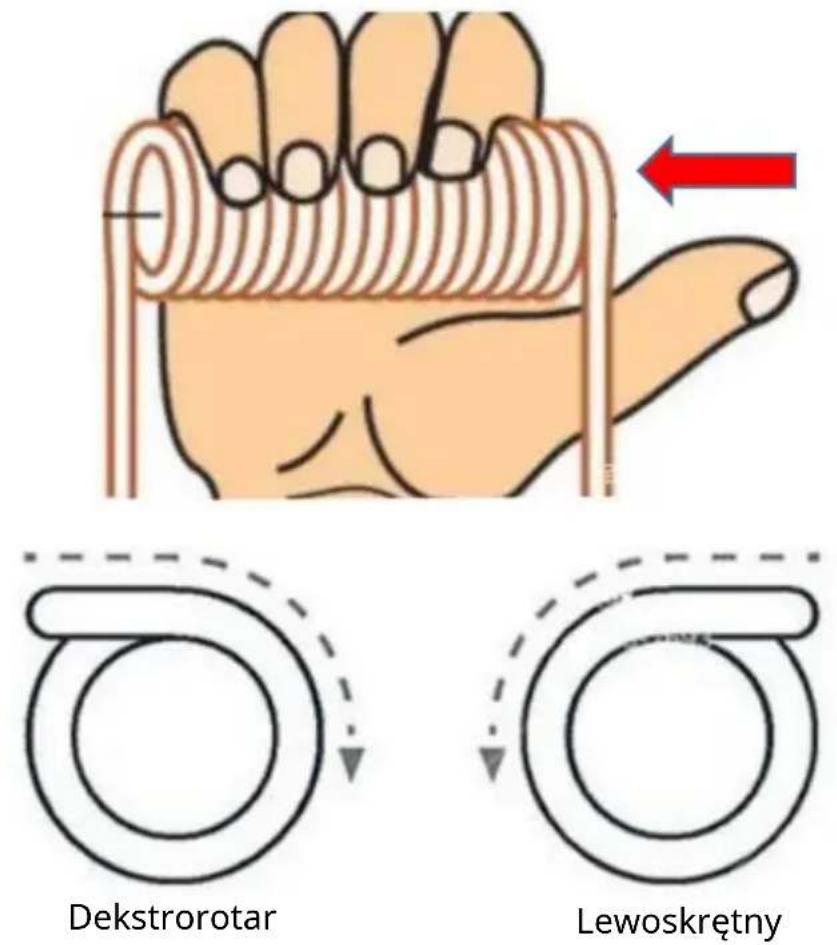

Rozróżnienie lewoskrętnego i prawoskrętnego:

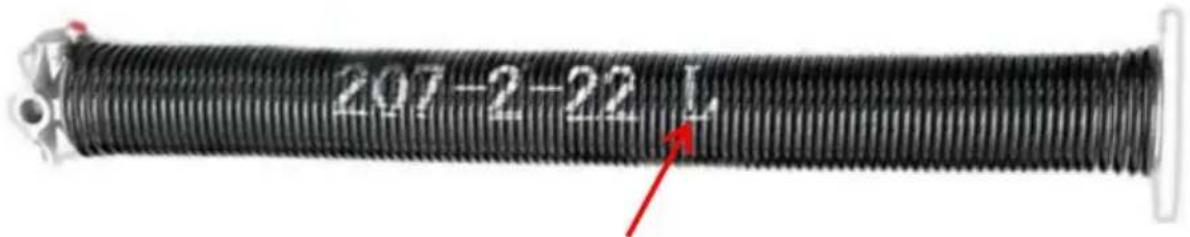

207-2-22 L

L (lewoskrętny) / R (prawoskrętny)

POMOCNA TRIKA: Zrób kształt litery „O” palcem wskazującym i kciukiem. Używając czubka palca jako końca drutu, przesuwaj drut wzdłuż palca, a wskażesz kierunek zwijania się sprężyny.

Regulacja napięcia sprężyny: Regulacja sprężyny skrętnej jest niebezpieczna, dlatego w celu wykonania regulacji należy wezwać specjalistę.

Usuwanie sprężyny skrętnej jest niebezpieczne. Prosimy o wezwanie fachowca w celu wykonania operacji.

1. Odłącz otwieracz drzwi garażowych i zamocuj drzwi na szynie.

Odłącz otwieracz drzwi garażowych, aby drzwi pozostały zamknięte. Użyj

szczypiec blokujących lub zacisku C, aby zabezpieczyć drzwi do szyny i zapobiec ich przesuwaniu się otwieranie następuje po zwolnieniu napięcia sprężyn.

1. Odkręć śruby regulacyjne, trzymając jednocześnie każdą sprężynę za pomocą pręta naciągowego. Zamiast pracować, ustaw solidną drabinę obok sprężyn.

bezpośrednio przed nimi, ze względów bezpieczeństwa. Założ okulary ochronne i skórzane rękawiczki. Włóż pręt nawijający do dolnego otworu nawijacza

stożek na zewnątrz 1 sprężyny. Użyj klucza, aby poluzować 2 śruby ustalające.

Mocno trzymaj drążek, ponieważ sprężyna będzie się mocno rozszerzać w miarę śruby są zwalniane. Powtórz po drugiej stronie. Aby upewnić się, że pręty pasują włożyć je ściśle do otworów stożka nawojowego, spiłować końca.

Notatka:

A: Używając śrubokręta, przebijaka lub uchwytów szczypiec, aby odwinąć pręty może spowodować poważne obrażenia, ponieważ narzędzia te nie są przeznaczone do trzymania sprężyna na swoim miejscu.

B: Unikaj stawania na wiadrze lub krześle, aby dosięgnąć sprężyn. Użyj solidnego drabiny, aby zminimalizować ryzyko obrażeń.

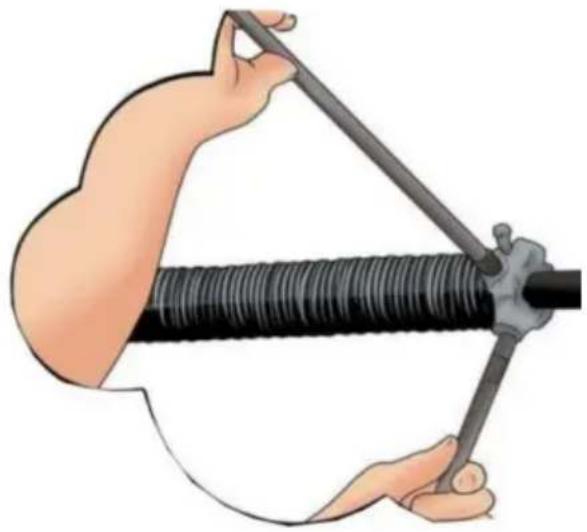

1. Rozwiń każdą sprężynę za pomocą 2 prętów nawijających.

Umieść drugi pręt nawijający w otworze stożka nawijającego pod kątem

kąt prostopadły do pierwszego. Odwiń sprężynę o % obrotu na raz, poruszając się 1 pręt nawijający do następnej otwartej pozycji prostopadłej po każdym % obrocie. Powtórz tę czynność na drugiej sprężynie.

1. Odkręć nakrętki i śruby, a następnie przesuń sprężyny do wspornika końcowego.

Za pomocą klucza odkręć dwie nakrętki i śruby mocujące każdy stożek sprężyny do wspornika środkowego. Następnie przesuń każdą sprężynę w kierunku wspornika końcowego.

1. Zabezpiecz rurę i wyjmij sprężyny, kable i bębny kablowe.

Za pomocą szczypiec blokujących lub zacisku C zabezpiecz rurę skrętną w środku wspornik, aby zapobiec jego przesuwaniu. Następnie użyj klucza, aby poluzować zestaw śruby na obu bębnach linowych podnośnika. Odłącz kable podnośnika, a następnie przesuń bębny kablowe i sprężyny z rury skrętnej.

Uwaga: Zabezpieczenie rurki jest niezbędnym krokiem, który zapobiegnie jej wypadnięciu. przemieszczanie się i potencjalne obrażenia, dlatego pamiętaj o całkowitym zablokowaniu rurki na miejscu.

INSTALACJA NOWYCH SPREŻYN

WARNING

Montaż sprężyny skrętnej jest niebezpieczny. Prosimy o kontakt z fachowcem działać.

1. Nasuń lewą sprężynę na rurkę i dodaj bęben kablowy.

Gdy otrzymasz nowe sprężyny, założ nową lewą sprężynę na rurę skrętną, upewnij się, że nieruchomoły stożek na końcu sprężyny jest skierowany w stronę środkowego wspornika. Po wsunięciu nowej sprężyny na miejsce należy założyć bęben kablowy i włożyć drażek skrętny do lewego wspornika łożyska.

1. Zamontuj łożysko środkowe i prawą sprężynę, a następnie zabezpiecz stożki.

Przesuń drążek skrętny w lewo, a następnie dodaj łożysko środkowe. Przesuń prawą sprężynę na pręt i wciśnij łożysko w stożek nieruchomoły. Podłącz oba

stożki stacjonarne do wspornika środkowego za pomocą nakrętek i śrub, które odkręciłeś wcześniej. Zdejmij szczypce blokujące lub zacisk ze środkowego wspornika.

1. Przeciągnij kable i dokręć bębny.

Przeprowadź kabel podnośnika między rolką a ościeżnicą drzwi. Przesuń ogranicznik kabla podnośnika przez szczelinę kablową na bębnie. Następnie założ szczypce blokujące na rurę skrętną aby zabezpieczyć go na miejscu. Obróć bęben, aby nawinąć kabel w rowki, a następnie dokręć śruby ustalające. Powtórz po drugiej stronie, pozostawiając szczypce blokujące na miejscu. Uwaga: Aby drzwi działały prawidłowo, potrzebne jest takie samo naprężenie z obu stron, dlatego należy zadbać o równomierne dokręcenie każdej strony.

Włóż 2 pręty nawijające do stożka nawijającego tak, aby były prostopadłe do siebie inne. Użyj prętów, aby obrócić sprężynę o % obrotu na raz, przesuwając pręty do nowego otwory w stożku, jeśli to konieczne. Postępuj zgodnie z zaleceniami dostawcy dotyczącymi liczba obrotów do wykonania. Powtórz na drugiej sprężynie.

Notatka:

A: Zwykle potrzeba 30 ćwierćobrotów dla drzwi o wysokości 7 stóp (2,1 m) i 36 ćwierć obrotu dla drzwi o wysokości 8 stóp (2,4 m).

B: Zbyt mocne naciągnięcie sprężyny może spowodować jej pęknięcie i obrażenia, dlatego należy zachować ostrożność stosować się do zaleceń dostawcy i nie naciągać sprężyny zbyt mocno.

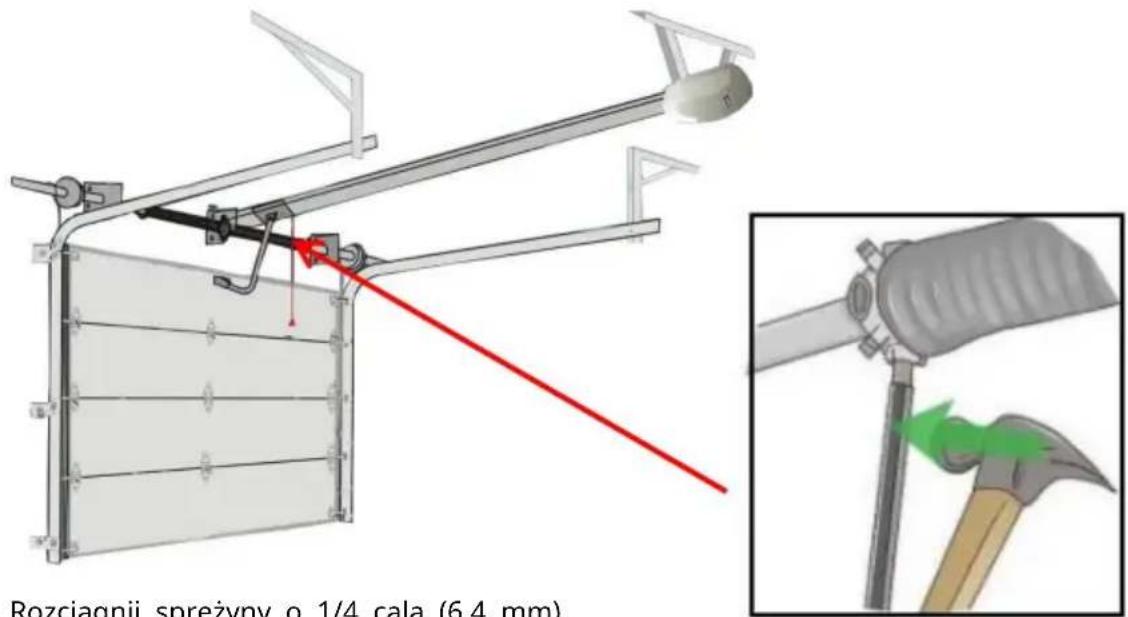

Rozciagnji sprežyny o 1/4 cala (6.4 mm)

1. Rozciągij sprężyny o 1/4 cala (6,4 mm).

Gdy sprężyna jest całkowicie nawinięta, pozostaw 1 pręt naciągowy w szczelinie stożka, który jest prostopadle do podłogi. Stuknij w pręt naciągowy młotkiem, aby rozciągnąć sprężynę 1/4 cala (6,4 mm) od środka. Powtórz po drugiej stronie.

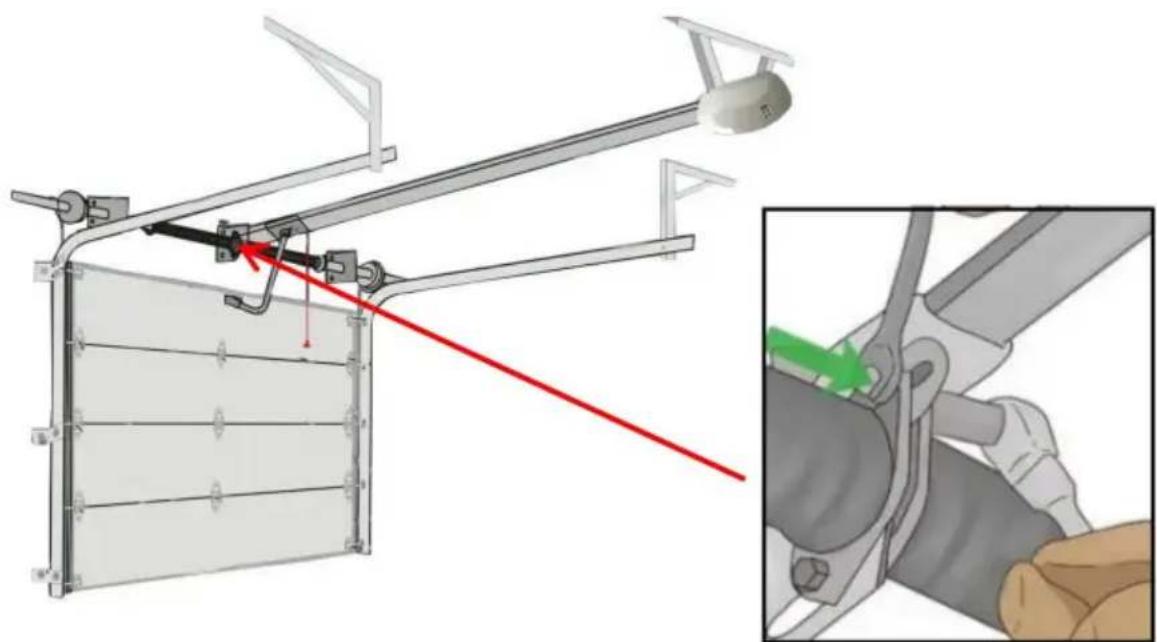

1. Dokreć śruby ustalające.

Dokręć każdą śrubę ustalającą, aż dotknie rury skrętnej. Dokręcanie śrub

większa ilość może spowodować odkształcenie lub przebicie rury skrętnej, dlatego należy wykonać mniejszą ilość niż jeden pełny obrót po dotknięciu śrub rury skrętnej.

1. Zdejmij zaciski lub szczypce.

Teraz możesz bezpiecznie usunąć zaciski lub szczypce, których używałeś do przytrzymywania obu drążek skrętny i same drzwi garażowe na swoim miejscu.

Uwaga: Kiedy ponownie dodać lub odkręcić 1 lub 2 ćwierćobrotowe trzeba się trzymać zaciski lub szczypce.

1. Po zainstalowaniu sprawdź równowagę.

Pozostaw drzwi otwarte w połowie:

Jeżeli drzwi same się podnoszą, oznacza to, że sprężyna skrętna jest zbyt mocno naciągnięta, w tym przypadku należy odkręcić obie sprężyny skrętne o 1 lub 2 ćwierć obrotu, aż drzwi same się równoważą.

KONSERWACJA

1. Za pomocą neutralnego środka czyszczącego i miękkiej szczotki kilkakrotnie wyczyść bramę garażową. razy w roku.
2. Użyj lekkiego oleju w sprayu na wszystkie sprężyny, zawiasy, rolki i osie.

punkty przynajmniej raz w roku, aby umożliwiać płynne przesuwanie się drzwi garażowych i w dół.

1. Raz w roku należy dokładnie sprawdzić bramę garażową elektryczną
   i dokręć wszystkie śruby, nakrętki i nakrętki, które mogą być poluzowane.
2. Używając szmatki i skoncentrowanego, ale nieżracego środka czyszczącego, przetrzyj szynę drzwi garażowych i dokładnie wyczyść wszystkie odsłonięte części rolki, aby usuń nadmiar wilgoci.
