Produkttyp	Garagentor-Drehfeder
Marke	Vevor
Modell	234-2-28
Drahtdurchmesser	0,234 Zoll
Innendurchmesser	2 Zoll
Länge	28 Zoll
Material	Stahl 82B, Aluminiumguss
Wicklungsrichtung	Rechts- und linksgängig (inklusive)
Lieferumfang	2 Federn, 2 Wickelstangen, 1 Paar Handschuhe, 1 Montageschlüssel, 1 Handbuch
Verwendung	Wohnungsgaragentor
Installation	Professionelle Installation empfohlen
Sicherheit	Netzstecker des Öffners ziehen, Wickelstangen verwenden, Handschuhe und Schutzbrille tragen
Wartung	Neutralreiniger und weiche Bürste mehrmals jährlich; leichtes Öl auf Federn und Scharniere einmal jährlich; jährliche Inspektion
Hauptfunktionen	Gleichgewicht gewährleisten und das Öffnen/Schließen der Garagentür erleichtern
Ersatzteile	Drehfedern, Wickelkegel, Wickelstangen
Reparierbarkeit	Für jegliche Eingriffe einen Fachmann hinzuziehen
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - 234-2-28 Vevor

Wie bestimmt man die Wicklungsrichtung der Feder?

Machen Sie mit Zeigefinger und Daumen ein « O ». Verwenden Sie Ihre Fingerspitze als Drahtende und folgen Sie der Richtung entlang Ihres Fingers, um die Richtung zu bestimmen: Die Feder ist linksgängig, wenn sie nach links geht, rechtsgängig nach rechts.

Wie stelle ich die Spannung der Drehfeder ein?

Die Einstellung ist gefährlich und sollte von einem Fachmann durchgeführt werden. Ziehen Sie den Netzstecker des Öffners, sichern Sie die Tür mit einer Arretierzange, lösen Sie die Einstellschrauben, während Sie die Feder mit einer Wickelstange halten, und drehen Sie dann die Feder mit zwei Wickelstangen in Vierteldrehungen.

Was sind die wesentlichen Sicherheitshinweise?

Versuchen Sie niemals, Federn ohne geeignete Werkzeuge und die erforderliche Erfahrung zu installieren oder einzustellen. Die Federn stehen unter extremer Spannung. Tragen Sie immer Lederhandschuhe und eine Schutzbrille. Verwenden Sie eine stabile Leiter und arbeiten Sie nicht direkt vor den Federn.

Wie installiere ich eine neue Drehfeder?

Schieben Sie die neue Feder auf das Drehrohr, wobei der stationäre Kegel zum mittleren Träger zeigt. Setzen Sie die Seiltrommel wieder ein, montieren Sie das Mittellager und die rechte Feder, und befestigen Sie dann die Kegel. Fädeln Sie die Seile ein, ziehen Sie die Trommeln fest, und wickeln Sie die Feder dann entsprechend den Herstellerempfehlungen in Vierteldrehungen auf.

Wie pflege ich die Garagentorfeder?

Reinigen Sie die Tür mehrmals jährlich mit einem Neutralreiniger und einer weichen Bürste. Tragen Sie mindestens einmal jährlich ein leichtes Ölspray auf alle Federn, Scharniere, Rollen und Drehpunkte auf. Überprüfen und ziehen Sie jährlich alle Schrauben, Muttern oder Bolzen fest.

Welches Werkzeug ist im Lieferumfang enthalten?

Die Verpackung enthält: zwei Drehfedern (rechts- und linksgängig), zwei Wickelstangen, ein Paar Handschuhe, einen Montageschlüssel und das Benutzerhandbuch.

Wie überprüfe ich das Gleichgewicht der Tür nach der Installation?

Lassen Sie die Tür auf halbem Weg stehen. Wenn sie sich von selbst hebt, sind die Federn zu stark gespannt: Wickeln Sie sie auf beiden Seiten um ein oder zwei Vierteldrehungen ab. Wenn sie fällt, spannen Sie sie weiter. Die Tür sollte bewegungslos bleiben.

Was tun, wenn die Tür von selbst hochgeht?

Das weist darauf hin, dass die Drehfedern zu stark gespannt sind. Wickeln Sie jede Feder mit den Wickelstangen um 1 oder 2 Vierteldrehungen ab und wiederholen Sie den Vorgang, bis die Tür ausbalanciert ist.

Wie viele Spannungsumdrehungen sind für eine Standardtür erforderlich?

In der Regel 30 Vierteldrehungen für eine 2,1 m (7 ft) hohe Tür und 36 Vierteldrehungen für eine 2,4 m (8 ft) hohe Tür. Befolgen Sie stets die Empfehlungen des Herstellers, um übermäßiges Aufwickeln zu vermeiden.

Wo finde ich technischen Support für dieses Produkt?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG 234-2-28 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

L(Levorotatorisch) / R(Drehbar)

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG

1. Torsionsfedern, Zugfedern und Spannfedern sachgemäß handhaben und montieren, andere Garagentorbeschläge, andernfalls kann es zu schweren Verletzungen oder zum Tod kommen!
2. Lesen und verstehen Sie alle Anweisungen, bevor Sie mit der Arbeit beginnen.
3. Eine professionelle Installation wird empfohlen.
4. Versuchen Sie nicht, die Installation selbst durchzuführen, es sei denn, Sie verfügen über die richtigen Werkzeuge, angemessene mechanische Fähigkeiten, Erfahrung und Oberarmstärke.
5. Federn und Zubehör stehen ständig unter extremer Spannung. Alle Spannungen der Federn müssen vor jeglichen Arbeiten gelöst werden.
6. Achten Sie während der Installation auf die Sicherheit des umstehenden Personals.

MODELL UND PARAMETER

Beschreibung Modell	Drahtdurchmesser x Innendurchmesser x Länge	Material
207-2-24	0,207 x 2 x 24 Zoll	82B und BesetzungAluminium
250-2-35	0,250 x 2 x 35 Zoll
225-2-27	0,225 x 2 x 27 Zoll
250-2-31	0,25 x 2 x 31 Zoll
234-2-28	0,234 x 2 x 28 Zoll
234-2-31	0,234 x 2 x 31 Zoll
250-2-32	0,25 x 2 x 32 Zoll
218-2-26	0,218 x 2 x 26 Zoll
225-2-24	0,225 x 2 x 24 Zoll
GZ-22	0,207 x 2 x 22 Zoll	82B und BesetzungAluminium
GZ-23	0,218 x 2 x 23 Zoll
GZ-24	0,218 x 2 x 24 Zoll
GZ-28	0,25 x 2 x 28 Zoll
GZ-29	0,25 x 2 x 29 Zoll
GZ-30	0,25 x 2 x 30 Zoll

STRUKTURDIAGRAMM

1. Torsionsfeder 2. Regelblock 3. Fester Block

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Feder (rechtsdrehend)	1
2		Feder (linksdrehend)	1
3		Wicklungsstäbe	2
4		Handschuhe	1 Paar
5		Montageschlüssel	1
6		Bedienungsanleitung	1

PRODUKTVERWENDUNG

1. Türmaschine 2. Horizontale Führungsschiene 3. Horizontale Führungsschienenhalterung
2. Das Drahtrad 5. Randwellenregal 6. Achsenregal 7. Torsionsfeder 8. Torsionsfederwelle 9. Drahtseil 10. Vertikale Führungsschienenhalterung 11. Türstützen 12. Auf beiden Seiten des Scharniers und der Rolle 13. Obere Halterung und Rolle 14.

Notentriegelungs-Schüttelhandgriff 15. Verbindungsstange 16. Mittleres Scharnier 17. Untere Halterung und Rolle 18. Wandschalter

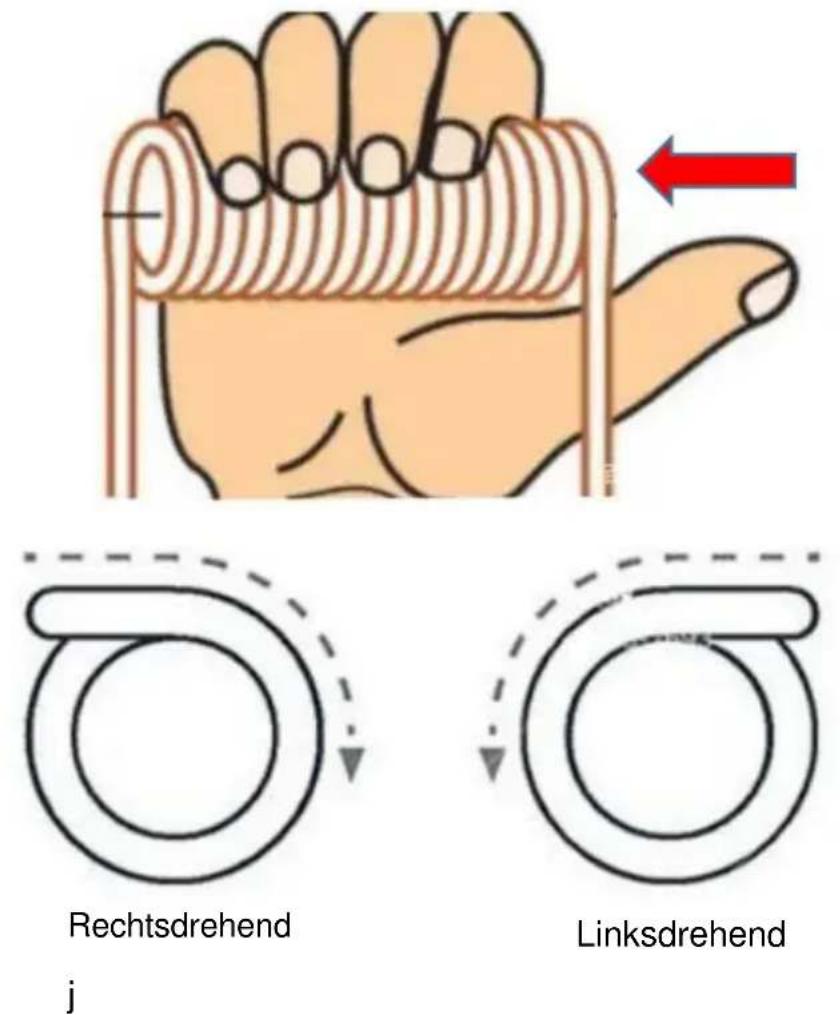

Unterscheidung zwischen linksdrehend und rechtsdrehend:

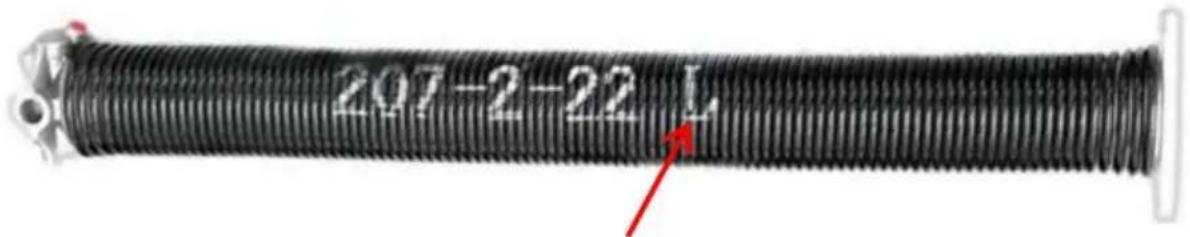

L (linksdrehend) / R (rechtsdrehend)

HILFREICHER TRICK: Bilden Sie mit Zeigefinger und Daumen ein „O“. Verwenden Sie die Fingerspitze als Ende des Drahtes und folgen Sie der Richtung an Ihrem Finger entlang. So erfahren Sie, in welche Richtung die Feder gewickelt ist.

Stellen Sie die Federspannung ein: Das Einstellen der Torsionsfeder ist gefährlich. Wenden Sie sich zur Einstellung bitte an einen Fachmann.

ENTFERNEN DER ALTEN FEDERN

WARNUNG

Das Entfernen der Torsionsfeder ist gefährlich. Wenden Sie sich für die Reparatur bitte an einen Fachmann.

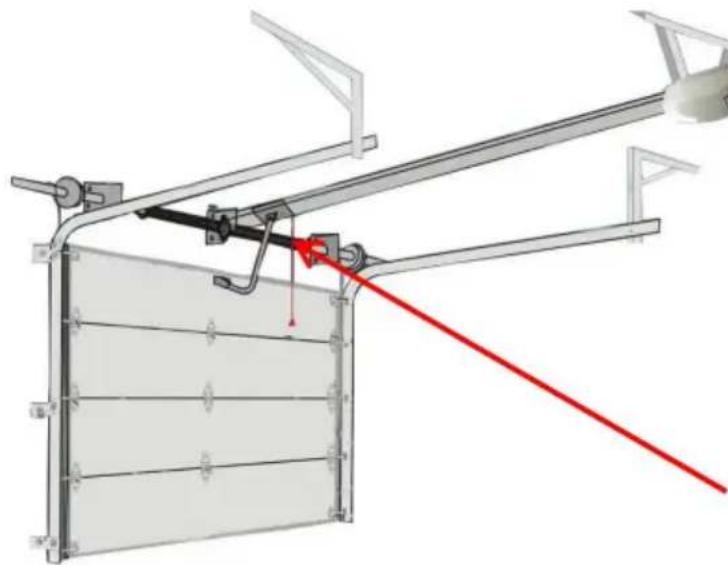

1. Den Garagentoröffner ausstecken und das Tor an der Schiene festklemmen. Trennen Sie den Garagentoröffner, damit das Tor geschlossen bleibt. Verwenden Sie Feststellzange oder C-Klemme, um die Tür an der Schiene zu befestigen, damit sie sich nicht öffnet, wenn Sie die Spannung der Federn lösen.

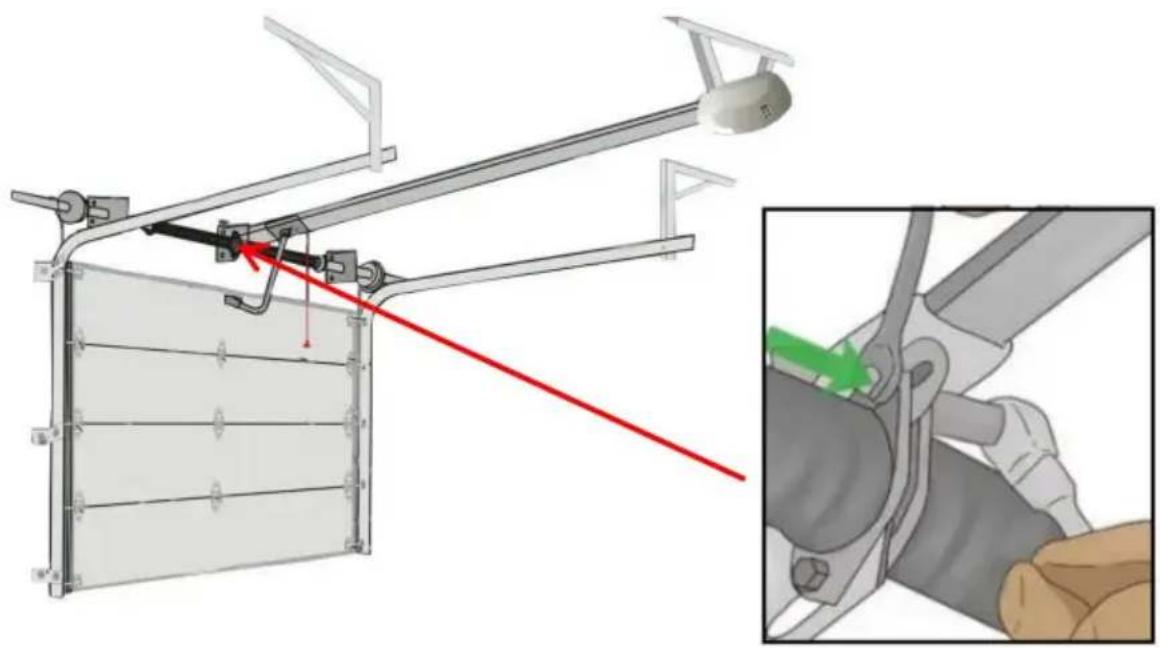

1. Lösen Sie die Stellschrauben, während Sie jede Feder mit einer Wickelstange festhalten. Stellen Sie eine stabile Leiter neben die Federn, anstatt direkt vor ihnen zu arbeiten, aus Sicherheitsgründen. Setzen Sie einen Augenschutz auf und Lederhandschuhe. Schieben Sie eine Wickelstange in das untere Loch des Wickelkegels an der Außenseite einer Feder. Lösen Sie die beiden Stellschrauben mit einem Schraubenschlüssel. Halten Sie die Stange gut fest, da sich die Feder beim Einführen der Schrauben gelöst wird. Wiederholen Sie dies auf der anderen Seite. Um sicherzustellen, dass die Stangen sicher in die Löcher des Wickelkegels eingeführt werden, feilen Sie die Enden ab.

Notiz:

A: Mit einem Schraubendreher, einem Durchschlag oder einer Zange können Sie die Stangen abwickeln.

kann zu schweren Verletzungen führen, da diese Werkzeuge nicht dafür ausgelegt sind, die

Feder an Ort und Stelle zu halten.

B: Vermeiden Sie es, auf einem Eimer oder Stuhl zu stehen, um an die Federn zu gelangen. Verwenden Sie eine stabile

Leiter, um das Verletzungsrisiko zu minimieren.

1. Wickeln Sie jede Feder mit Hilfe von 2 Wickelstäben ab.

Positionieren Sie den zweiten Wickelstab in einem Loch auf dem Wickelkegel in einem senkrechten Winkel zur ersten. Wickeln Sie die Feder um jeweils eine

1 Wickelstange nach jeder %-Drehung in die nächste offene senkrechte Position.

Wiederholen Sie den Vorgang an der anderen Feder.

1. Entfernen Sie die Schrauben und Muttern und schieben Sie dann die Federn zur Endhalterung. Entfernen Sie mit einem Schraubenschlüssel die beiden Muttern und Schrauben, mit denen jeder Federkegel an der Mittelhalterung befestigt ist. Schieben Sie dann jede Feder zur Endhalterung.

1. Sichern Sie das Rohr und entfernen Sie die Federn, Kabel und Kabeltrommeln.

Befestigen Sie das Torsionsrohr mit einer Feststellzange oder einer C-Klemme an der Mittelhalterung, damit es sich nicht bewegt. Lösen Sie dann mit einem Schraubenschlüssel die Halteschrauben der beiden Hubseiltrommeln. Trennen Sie die Hubseile und schieben Sie dann die Seiltrommeln und Federn vom Torsionsrohr.

Hinweis: Das Sichern des Rohrs ist ein wichtiger Schritt, der verhindert, dass sich das Rohr bewegt und Sie möglicherweise verletzt. Achten Sie also darauf, das Rohr vollständig an Ort und Stelle zu verriegeln.

MONTAGE DER NEUEN FEDERN

WARNUNG

Der Einbau der Torsionsfeder ist gefährlich. Bitte rufen Sie einen Fachmann, um sie zu bedienen.

1. Die linke Feder auf das Rohr schieben und die Kabeltrommel aufsetzen.

Wenn Ihre neuen Federn eintreffen, setzen Sie die neue linke Feder auf das Torsionsrohr und achten Sie darauf, dass der feststehende Kegel am Ende der Feder zur Mittelhalterung zeigt.

Nach dem Einschieben der neuen Feder wird die Seiltrommel wieder aufgesetzt und der Drehstab in den linken Lagerbock eingeführt.

1. Bauen Sie das Mittellager und die rechte Feder ein und befestigen Sie anschließend die Kegel. Schieben Sie den Torsionsstab nach links und fügen Sie dann das Mittellager hinzu. Schieben Sie die rechte Feder auf die Stange und drücken Sie das Lager in den stationären Kegel. Verbinden Sie beide stationäre Kegel an der Mittelhalterung mit den Muttern und Schrauben, die Sie vorher entfernt haben. Entfernen Sie die Feststellzange oder Klemme von der Mittelhalterung.

3. Fädeln Sie die Kabel ein und ziehen Sie die Trommeln fest.

Führen Sie das Hubkabel zwischen der Rolle und dem Türrahmen durch. Schieben Sie den Hubkabelstopper durch den Kabelschlitz an der Trommel. Anschließend befestigen Sie eine Feststellzange am Torsionsrohr, um es zu sichern. Drehen Sie die Trommel, um das Kabel in die Rillen zu wickeln, und ziehen Sie dann die Stellschrauben fest. Wiederholen Sie den Vorgang auf der anderen Seite und lassen Sie die Feststellzange an Ort und Stelle.

Hinweis: Damit die Tür richtig funktioniert, ist die gleiche Spannung an beiden Seiten erforderlich. Achten Sie also darauf, jede Seite gleichmäßig festzuziehen.

1. Die Federn aufziehen. Führen Sie 2 Wickelstäbe senkrecht zueinander in den Wickelkegel ein.

Verwenden Sie die Stangen, um die Feder jeweils um eine Vierteldrehung zu drehen, und bewegen Sie die Stangen in die neuen

Löcher im Kegel nach Bedarf. Befolgen Sie die Empfehlungen des Herstellers für die

Anzahl der Umdrehungen bis zum Abschluss. Wiederholen Sie dies mit der anderen Feder.

Notiz:

A: Im Allgemeinen benötigen Sie 30 Vierteldrehungen für eine 2,1 m hohe Tür und 36

Vierteldrehungen für eine 2,4 m hohe Tür.

B: Wenn Sie die Feder zu fest aufziehen, kann sie brechen und Sie verletzen.

Befolgen Sie die Empfehlungen des Lieferanten und drehen Sie die Feder nicht zu stark.

1. Dehnen Sie die Federn um 1/4 Zoll (6,4 mm).

Wenn die Feder vollständig aufgezogen ist, lassen Sie 1 Wickelstab in einem Schlitz des Kegels, der senkrecht zum Boden. Klopfen Sie mit einem Hammer auf die Wickelstange, um die Feder zu spannen 1/4 Zoll (6,4 mm) von der Mitte entfernt. Auf der anderen Seite wiederholen.

1. Die Stellschrauben festziehen.

Ziehen Sie jede Stellschraube fest, bis sie das Torsionsrohr berührt. Das Anziehen der Schrauben mehr als dies könnte das Torsionsrohr verformen oder durchbohren, also achten Sie darauf, weniger zu machen als eine volle Umdrehung, sobald die Schrauben das Torsionsrohr berühren.

1. Entfernen Sie die Klemmen oder Zangen.

Jetzt können Sie die Klammern oder Zangen, mit denen Sie die beiden

Torsionsstab und das Garagentor selbst an Ort und Stelle.

Hinweis: Beim Hinzufügen oder Entfernen von 1 oder 2 Vierteldrehungen müssen erneut Klemmen oder Zangen verwendet werden.

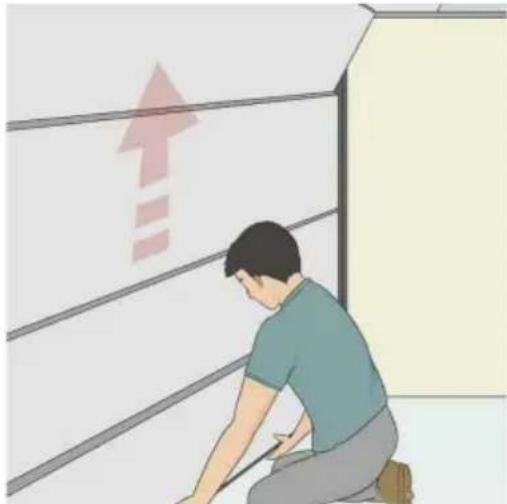

1. Überprüfen Sie den Saldo nach der Installation.

Lassen Sie die Tür in der halben Position:

Wenn sich die Tür nach oben bewegt, bedeutet dies, dass die Torsionsfeder zu stark gespannt ist. In diesem Fall, um beide Torsionsfedern 1 oder 2 Vierteldrehungen zu entspannen, bis der Türausgleich selbst.

WARTUNG

1. Reinigen Sie das Garagentor mehrmals im Jahr mit einem neutralen Reiniger und einer weichen Bürste.
2. Verwenden Sie mindestens einmal im Jahr ein leichtes Ölspray auf allen Federn, Scharnieren, Rollen und Drehgelenken, damit Ihr Garagentor reibungslos auf und ab gleitet.
3. Überprüfen Sie das elektrische Garagentor einmal im Jahr gründlich und ziehen Sie alle eventuell losen Schrauben, Muttern oder Bolzen fest.
4. Wischen Sie die Garagentorschiene mit einem Tuch und einem konzentrierten, aber nicht ätzenden Reiniger ab und reinigen Sie sorgfältig alle freiliegenden Teile der Rollen, um überschüssige Feuchtigkeit zu entfernen.
