Produkttyp	Garagentor-Drehfeder
Marke	Vevor
Modell	218-2-26
Drahtdurchmesser	0,218 Zoll (5,54 mm)
Innendurchmesser	2 Zoll (50,8 mm)
Länge	26 Zoll (660,4 mm)
Material	Gussstahl 82B (laut Anleitung Gussaluminium)
Farbe	Keine angegebene Oberfläche (blanker Stahl)
Anzahl der mitgelieferten Federn	2 (eine rechtsgängige und eine linksgängige)
Enthaltenes Zubehör	Wickelstangen (x2), Handschuhe (1 Paar), Montageschlüssel, Anleitung
Verwendungszweck	Gegengewicht für Garagen-Drehtor
Federorientierung	Linksgängig (links) / Rechtsgängig (rechts) unterscheiden – siehe Anleitung
Spannungseinstellung	Vierteldrehungen mit Wickelstangen (30 bis 36 Vierteldrehungen je nach Höhe)
Sicherheit	Professionelle Installation empfohlen; Netzstecker des Toröffners ziehen; Sicherungsklemmen verwenden; Handschuhe und Augenschutz tragen
Wartung	Reinigung mit neutralem Reiniger und weicher Bürste mehrmals jährlich; jährliche Schmierung (leichtes Ölspray auf Federn, Scharniere, Rollen)
Jährliche Inspektion	Alle Schrauben, Muttern und Bolzen überprüfen und nachziehen; Schienen und Rollen reinigen
Reparierbarkeit	Ersatzteile verfügbar (Federn, Kegel, Trommeln); Austausch durch einen Fachmann möglich
Garantie	Elektronisches Garantiezertifikat über www.vevor.com/support
Technische Unterstützung	www.vevor.com/support
Paketmaße	Nicht spezifiziert (ca. 27 x 3 x 3 Zoll)

Häufig gestellte Fragen - 218-2-26 Vevor

Welche genauen Maße hat die Feder 218-2-26?

Der Drahtdurchmesser beträgt 0,218 Zoll, der Innendurchmesser 2 Zoll und die Länge 26 Zoll. Diese Maße sind in Zoll; umrechnen in mm: 5,54 mm x 50,8 mm x 660,4 mm.

Wie bestimme ich, ob die Feder links- oder rechtsgängig ist?

Machen Sie mit Daumen und Zeigefinger ein 'O'. Verwenden Sie Ihre Fingerspitze als Drahtende, folgen Sie der Richtung entlang Ihres Fingers: Das ergibt die Wickelrichtung. Die Feder ist auf dem Kegel mit L oder R markiert.

Wie viele Vierteldrehungen sind nötig, um die Feder richtig zu spannen?

Im Allgemeinen 30 Vierteldrehungen für eine 2,1 m (7 ft) hohe Tür und 36 Vierteldrehungen für eine 2,4 m (8 ft) hohe Tür. Befolgen Sie die Empfehlungen des Lieferanten für Ihre Türhöhe.

Welche Sicherheitsvorkehrungen muss ich vor der Handhabung der Feder treffen?

Ziehen Sie den Netzstecker des Garagentoröffners. Sichern Sie die Tür mit einer Sicherungsklemme an der Schiene. Tragen Sie Lederhandschuhe und Augenschutz. Verwenden Sie eine stabile Leiter. Arbeiten Sie niemals direkt vor der Feder. Wenn Sie unerfahren sind, ziehen Sie einen Fachmann hinzu.

Wie reinige und warte ich die Garagentorfeder?

Reinigen Sie die Tür mehrmals jährlich mit einem neutralen Reiniger und einer weichen Bürste. Tragen Sie mindestens einmal jährlich ein leichtes Ölspray auf alle Federn, Scharniere, Rollen und Drehpunkte auf. Überprüfen und ziehen Sie jährlich alle Schrauben, Muttern und Bolzen nach. Wischen Sie die Schienen mit einem nicht korrosiven Tuch ab.

Was tun, wenn sich die Tür nach der Installation von selbst anhebt?

Das bedeutet, dass die Federn zu stark gespannt sind. Wickeln Sie beide Federn um 1 oder 2 Vierteldrehungen ab, bis die Tür in der Mitte ausbalanciert ist. Überprüfen Sie das Gleichgewicht: Die Tür muss in halber Höhe stillstehen.

Kann ich diese Feder selbst installieren?

Die Installation von Drehfedern ist aufgrund der extremen Spannung gefährlich. Eine professionelle Installation wird empfohlen. Wenn Sie es selbst tun möchten, stellen Sie sicher, dass Sie die richtigen Werkzeuge, eine angemessene mechanische Fähigkeit, Erfahrung und Kraft haben. Lesen und verstehen Sie alle Anweisungen, bevor Sie beginnen.

Was tun, wenn eine Wickelstange während der Einstellung rutscht?

Verwenden Sie immer zwei rechtwinklig angeordnete Wickelstangen. Feilen Sie die Enden der Stangen, damit sie fest in die Löcher des Kegels passen. Verwenden Sie niemals Schraubendreher, Durchschläger oder Zangengriffe, da diese nicht dafür ausgelegt sind, die Feder zu halten.

Wie ersetze ich die defekte Feder?

Ziehen Sie den Netzstecker des Toröffners und sichern Sie die Tür. Lösen Sie die Einstellschrauben und wickeln Sie die Feder vollständig mit den Stangen ab. Entfernen Sie die Muttern und Bolzen der Kegel und schieben Sie die Feder vom Rohr. Montieren Sie die neue Feder in umgekehrter Richtung, beachten Sie die empfohlene Anzahl von Umdrehungen. Ziehen Sie die Schrauben an, ohne zu überdrehen.

Wo finde ich technische Unterstützung oder Garantie für dieses Produkt?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat. Sie können auch den im Handbuch angegebenen CE-Vertreter (E-CrossStu GmbH) oder UK-Vertreter (YH CONSULTING LTD) kontaktieren.

BEDIENUNGSANLEITUNG 218-2-26 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

L(Levorotatorisch) / R(Drehbar)

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG

1. Torsionsfedern, Zugfedern und Spannfedern sachgemäß handhaben und montieren, andere Garagentorbeschläge, andernfalls kann es zu schweren Verletzungen oder zum Tod kommen!
2. Lesen und verstehen Sie alle Anweisungen, bevor Sie mit der Arbeit beginnen.
3. Eine professionelle Installation wird empfohlen.
4. Versuchen Sie nicht, die Installation selbst durchzuführen, es sei denn, Sie verfügen über die richtigen Werkzeuge, angemessene mechanische Fähigkeiten, Erfahrung und Oberarmstärke.
5. Federn und Zubehör stehen ständig unter extremer Spannung. Alle Spannungen der Federn müssen vor jeglichen Arbeiten gelöst werden.
6. Achten Sie während der Installation auf die Sicherheit des umstehenden Personals.

MODELL UND PARAMETER

Beschreibung Modell	Drahtdurchmesser x Innendurchmesser x Länge	Material
207-2-24	0,207 x 2 x 24 Zoll	82B und BesetzungAluminium
250-2-35	0,250 x 2 x 35 Zoll
225-2-27	0,225 x 2 x 27 Zoll
250-2-31	0,25 x 2 x 31 Zoll
234-2-28	0,234 x 2 x 28 Zoll
234-2-31	0,234 x 2 x 31 Zoll
250-2-32	0,25 x 2 x 32 Zoll
218-2-26	0,218 x 2 x 26 Zoll
225-2-24	0,225 x 2 x 24 Zoll
GZ-22	0,207 x 2 x 22 Zoll	82B und BesetzungAluminium
GZ-23	0,218 x 2 x 23 Zoll
GZ-24	0,218 x 2 x 24 Zoll
GZ-28	0,25 x 2 x 28 Zoll
GZ-29	0,25 x 2 x 29 Zoll
GZ-30	0,25 x 2 x 30 Zoll

STRUKTURDIAGRAMM

1. Torsionsfeder 2. Regelblock 3. Fester Block

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Feder (rechtsdrehend)	1
2		Feder (linksdrehend)	1
3		Wicklungsstäbe	2
4		Handschuhe	1 Paar
5		Montageschlüssel	1
6		Bedienungsanleitung	1

PRODUKTVERWENDUNG

1. 1. Türmaschine 2. Horizontale Führungsschiene 3. Horizontale Führungsschienenhalterung
2. 4. Das Drahtrad 5. Randwellenregal 6. Achsenregal 7. Torsionsfeder 8. Torsionsfederwelle 9. Drahtseil 10. Vertikale Führungsschienenhalterung 11. Türstützen 12. Auf beiden Seiten des Scharniers und der Rolle 13. Obere Halterung und Rolle 14.

Notentriegelungs-Schüttelhandgriff 15. Verbindungsstange 16. Mittleres Scharnier 17. Untere Halterung und Rolle 18. Wandschalter

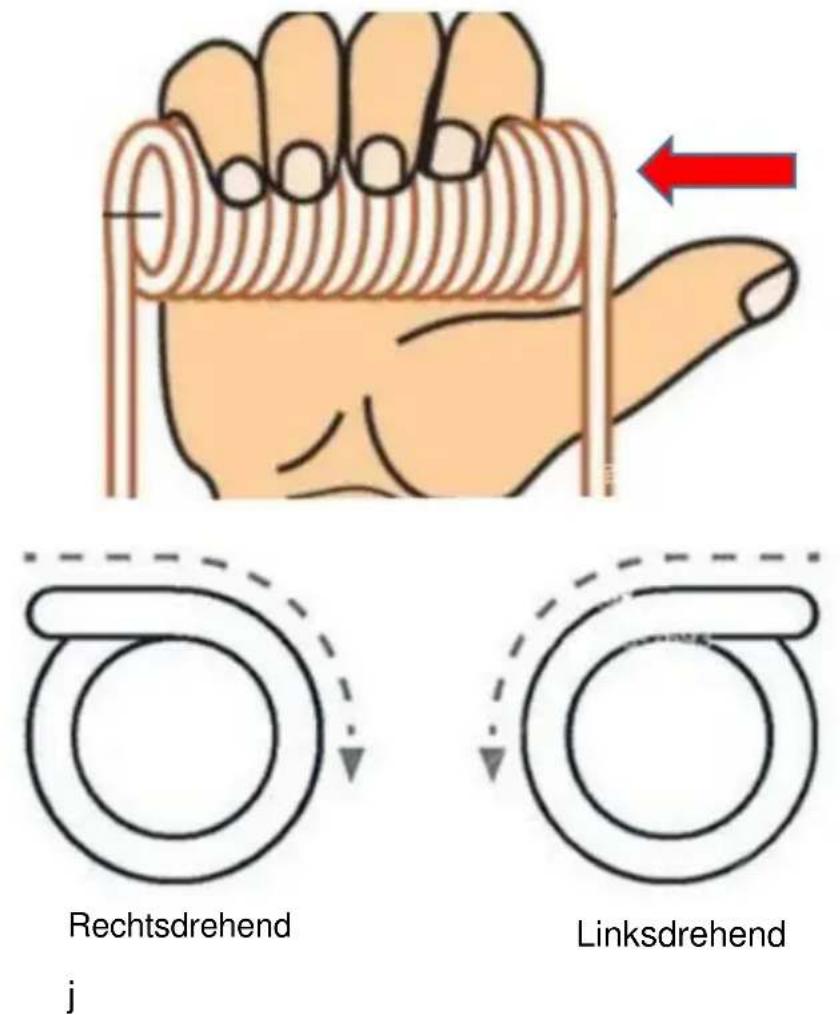

Unterscheidung zwischen linksdrehend und rechtsdrehend:

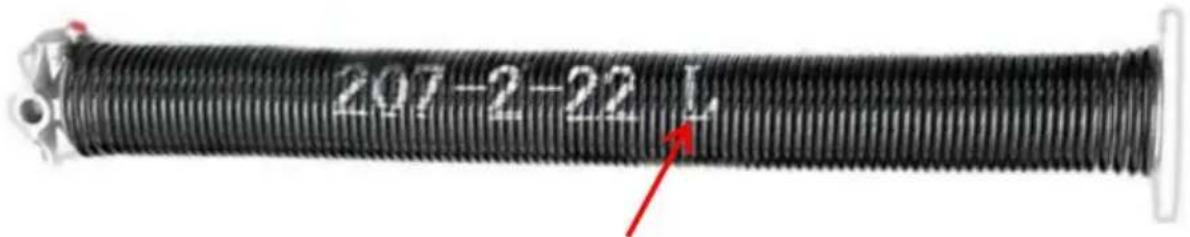

L (linksdrehend) / R (rechtsdrehend)

HILFREICHER TRICK: Bilden Sie mit Zeigefinger und Daumen ein „O“. Verwenden Sie die Fingerspitze als Ende des Drahtes und folgen Sie der Richtung an Ihrem Finger entlang. So erfahren Sie, in welche Richtung die Feder gewickelt ist.

Stellen Sie die Federspannung ein: Das Einstellen der Torsionsfeder ist gefährlich. Wenden Sie sich zur Einstellung bitte an einen Fachmann.

ENTFERNEN DER ALTEN FEDERN

WARNUNG

Das Entfernen der Torsionsfeder ist gefährlich. Wenden Sie sich für die Reparatur bitte an einen Fachmann.

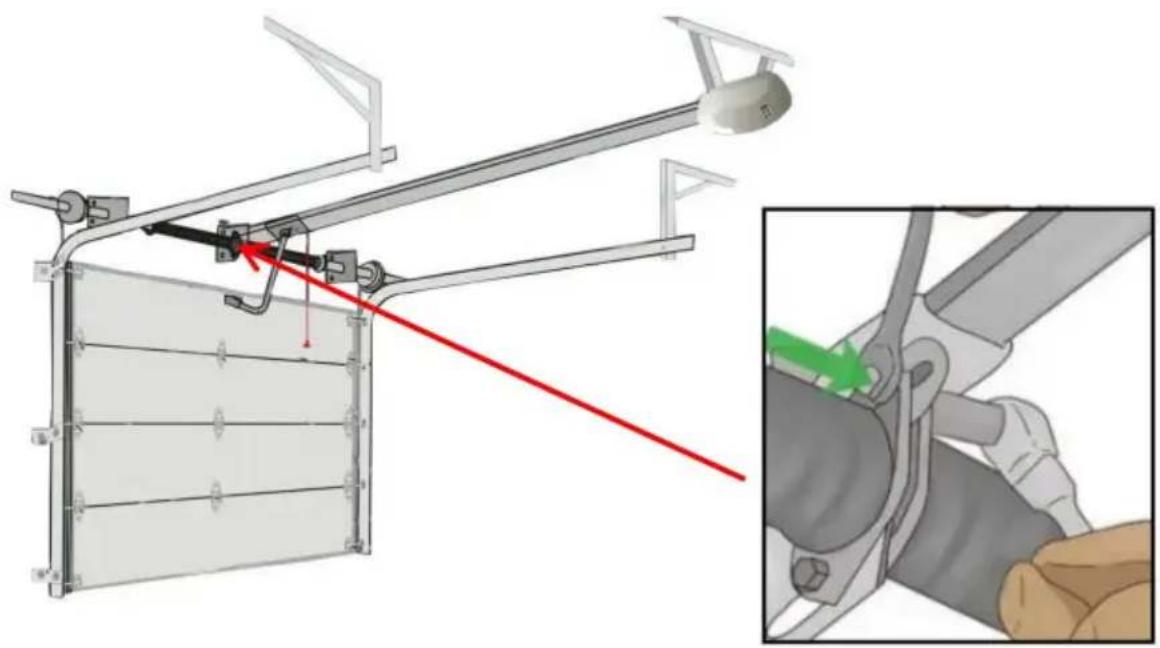

1. Den Garagentoröffner ausstecken und das Tor an der Schiene festklemmen. Trennen Sie den Garagentoröffner, damit das Tor geschlossen bleibt. Verwenden Sie Feststellzange oder C-Klemme, um die Tür an der Schiene zu befestigen, damit sie sich nicht öffnet, wenn Sie die Spannung der Federn lösen.

1. Lösen Sie die Stellschrauben, während Sie jede Feder mit einer Wickelstange festhalten. Stellen Sie eine stabile Leiter neben die Federn, anstatt direkt vor ihnen zu arbeiten, aus Sicherheitsgründen. Setzen Sie einen Augenschutz auf und Lederhandschuhe. Schieben Sie eine Wickelstange in das untere Loch des Wickelkegels an der Außenseite einer Feder. Lösen Sie die beiden Stellschrauben mit einem Schraubenschlüssel. Halten Sie die Stange gut fest, da sich die Feder beim Lösen der Schrauben entspannen kann. Wiederholen Sie dies auf der anderen Seite. Um sicherzustellen, dass die Stangen sicher in die Löcher des Wickelkegels passen, feilen Sie die Enden ab.

Hinweis:

A: Mit einem Schraubendreher, einem Durchschlag oder einer Zange können Sie die Stangen abwickeln.

Dies kann zu schweren Verletzungen führen, da diese Werkzeuge nicht dafür ausgelegt sind, die

Feder an Ort und Stelle zu halten.

B: Vermeiden Sie es, auf einem Eimer oder Stuhl zu stehen, um an die Federn zu gelangen. Verwenden Sie eine stabile

Leiter, um das Verletzungsrisiko zu minimieren.

1. Wickeln Sie jede Feder mit Hilfe von 2 Wickelstäben ab.

Positionieren Sie den zweiten Wickelstab in einem Loch auf dem Wickelkegel in einem senkrechten Winkel zur ersten. Wickeln Sie die Feder um jeweils eine

Wickelstange nach jeder Vierteldrehung in die nächste offene senkrechte Position.

Wiederholen Sie den Vorgang an der anderen Feder.

1. Entfernen Sie die Schrauben und Muttern und schieben Sie dann die Federn zur Endhalterung. Entfernen Sie mit einem Schraubenschlüssel die beiden Muttern und Schrauben, mit denen jeder Federkegel an der Mittelhalterung befestigt ist. Schieben Sie dann jede Feder zur Endhalterung.

1. Sichern Sie das Rohr und entfernen Sie die Federn, Kabel und Kabeltrommeln.

Befestigen Sie das Torsionsrohr mit einer Feststellzange oder einer C-Klemme an der Mittelhalterung, damit es sich nicht bewegt. Lösen Sie dann mit einem Schraubenschlüssel die Schrauben der beiden Hubseiltrommeln. Trennen Sie die Hubseile und schieben Sie dann die Seiltrommeln und Federn vom Torsionsrohr.

Hinweis: Das Sichern des Rohrs ist ein wichtiger Schritt, der verhindert, dass sich das Rohr bewegt und Sie möglicherweise verletzt. Achten Sie also darauf, das Rohr vollständig an Ort und Stelle zu verriegeln.

MONTAGE DER NEUEN FEDERN

WARNUNG

Der Einbau der Torsionsfeder ist gefährlich. Bitte rufen Sie einen Fachmann, um sie zu bedienen.

1. Die linke Feder auf das Rohr schieben und die Kabeltrommel aufsetzen.

Wenn Ihre neuen Federn eintreffen, setzen Sie die neue linke Feder auf das Torsionsrohr und achten Sie darauf, dass der feststehende Kegel am Ende der Feder zur Mittelhalterung zeigt.

Nach dem Einschieben der neuen Feder wird die Seiltrommel wieder aufgesetzt und der Torsionsstab in den linken Lagerbock eingeführt.

1. Bauen Sie das Mittellager und die rechte Feder ein und befestigen Sie anschließend die Kegel. Schieben Sie den Torsionsstab nach links und fügen Sie dann das Mittellager hinzu. Schieben Sie die rechte Feder auf die Stange und drücken Sie das Lager in den stationären Kegel. Verbinden Sie beide stationäre Kegel an der Mittelhalterung mit den Muttern und Schrauben, die Sie zuvor entfernt haben. Entfernen Sie die Feststellzange oder Klemme von der Mittelhalterung.

3. Fädeln Sie die Kabel ein und ziehen Sie die Trommeln fest.

Führen Sie das Hubkabel zwischen der Rolle und dem Türrahmen durch. Schieben Sie den Hubkabelstopper durch den Kabelschlitz an der Trommel. Anschließend befestigen Sie eine Feststellzange am Torsionsrohr, um es zu sichern. Drehen Sie die Trommel, um das Kabel in die Rillen zu wickeln, und ziehen Sie dann die Stellschrauben fest. Wiederholen Sie den Vorgang auf der anderen Seite und lassen Sie die Feststellzange an Ort und Stelle.

Hinweis: Damit die Tür richtig funktioniert, ist die gleiche Spannung an beiden Seiten erforderlich. Achten Sie also darauf, jede Seite gleichmäßig festzuziehen.

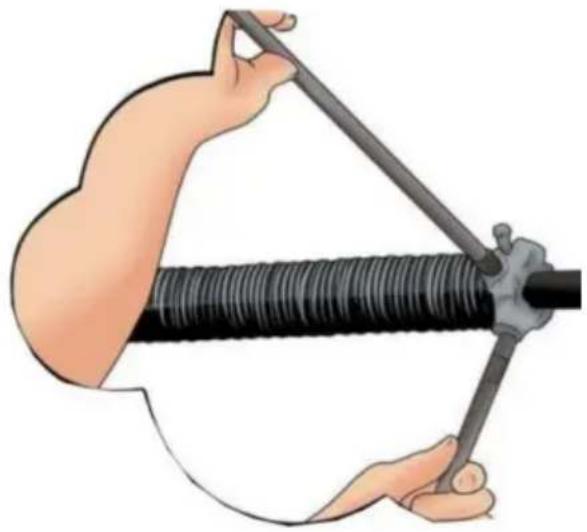

1. Die Federn aufziehen. Führen Sie 2 Wickelstäbe senkrecht zueinander in den Wickelkegel ein.

Verwenden Sie die Stangen, um die Feder jeweils um eine Vierteldrehung zu drehen, und bewegen Sie die Stangen in die neuen

Löcher im Kegel nach Bedarf. Befolgen Sie die Empfehlungen des Herstellers für die

Anzahl der Umdrehungen bis zum Abschluss. Wiederholen Sie dies mit der anderen Feder.

Notiz:

A: Im Allgemeinen benötigen Sie 30 Vierteldrehungen für eine 2,1 m hohe Tür und 36

Vierteldrehungen für eine 2,4 m hohe Tür.

B: Wenn Sie die Feder zu fest aufziehen, kann sie brechen und Sie verletzen.

Befolgen Sie die Empfehlungen des Lieferanten und drehen Sie die Feder nicht zu stark.

1. Dehnen Sie die Federn um 1/4 Zoll (6,4 mm).

Wenn die Feder vollständig aufgezogen ist, lassen Sie 1 Wickelstab in einem Schlitz des Kegels, der senkrecht zum Boden. Klopfen Sie mit einem Hammer auf die Wickelstange, um die Feder zu spannen 1/4 Zoll (6,4 mm) von der Mitte entfernt. Auf der anderen Seite wiederholen.

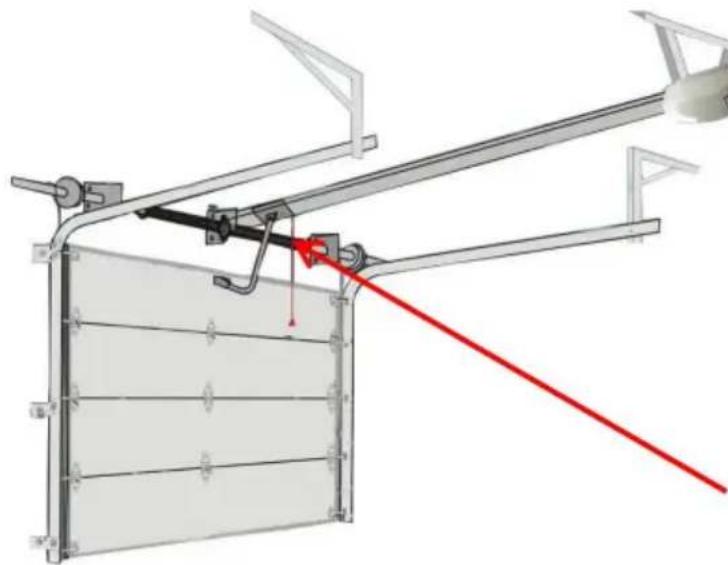

1. Die Stellschrauben festziehen.

Ziehen Sie jede Stellschraube fest, bis sie das Torsionsrohr berührt. Das Anziehen der Schrauben mehr als dies könnte das Torsionsrohr verformen oder durchbohren, also achten Sie darauf, weniger zu machen als eine volle Umdrehung, sobald die Schrauben das Torsionsrohr berühren.

1. Entfernen Sie die Klemmen oder Zangen.

Jetzt können Sie die Klammern oder Zangen, mit denen Sie die beiden

Torsionsstab und das Garagentor selbst an Ort und Stelle.

Hinweis: Beim Hinzufügen oder Entfernen von 1 oder 2 Vierteldrehungen müssen erneut Klemmen oder Zangen verwendet werden.

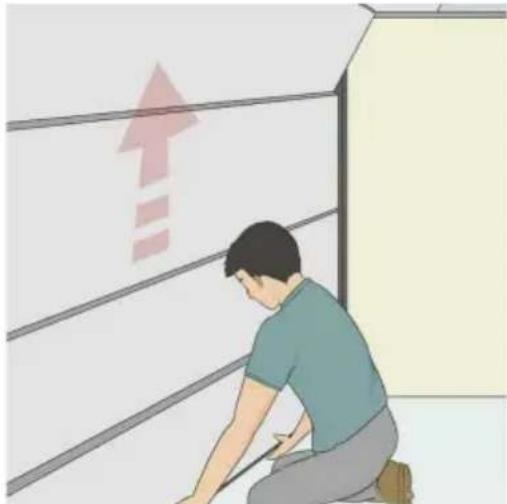

1. Überprüfen Sie den Saldo nach der Installation.

Lassen Sie die Tür in der halben Position:

Wenn sich die Tür nach oben bewegt, bedeutet dies, dass die Torsionsfeder zu stark gespannt ist. In diesem Fall, um beide Torsionsfedern 1 oder 2 Vierteldrehungen zu entspannen, bis der Türausgleich selbst.

WARTUNG

1. Reinigen Sie das Garagentor mehrmals im Jahr mit einem neutralen Reiniger und einer weichen Bürste.
2. Verwenden Sie mindestens einmal im Jahr ein leichtes Ölspray auf allen Federn, Scharnieren, Rollen und Drehgelenken, damit Ihr Garagentor reibungslos auf und ab gleitet.
3. Überprüfen Sie das elektrische Garagentor einmal im Jahr gründlich und ziehen Sie alle eventuell losen Schrauben, Muttern oder Bolzen fest.
4. Wischen Sie die Garagentorschiene mit einem Tuch und einem konzentrierten, aber nicht ätzenden Reiniger ab und reinigen Sie sorgfältig alle freiliegenden Teile der Rollen, um überschüssige Feuchtigkeit zu entfernen.
