Produkttyp	Torsionsfeder für Garagentor
Marke	Vevor
Modell	225-2-24
Drahtdurchmesser	0,225 Zoll (5,7 mm)
Innendurchmesser	2 Zoll (50,8 mm)
Länge	24 Zoll (610 mm)
Material	82B-Stahl, Aluminiumguss
Anzahl der mitgelieferten Federn	2 (eine rechtsgängige, eine linksgängige)
Enthaltenes Zubehör	2 Wickelstangen, 1 Paar Handschuhe, 1 Montageschlüssel, Bedienungsanleitung
Verwendungszweck	Sektionalgaragentore mit Torsionsfeder
Sicherheit	Professionelle Installation empfohlen; nicht ohne mechanische Kenntnisse versuchen; zu jeder Zeit extreme Spannung
Wartung	Mehrmals jährlich mit mildem Reiniger und weicher Bürste reinigen; mindestens einmal jährlich leichtes Öl auf Federn, Scharniere, Rollen auftragen
Spannungseinstellung	Von einem Fachmann durchzuführen; erfordert Wickelstangen und Einhaltung der Windungszahl
Lagerbedingungen	In der Anleitung nicht angegeben, aber trocken und vor Feuchtigkeit geschützt empfohlen
Reparierbarkeit	Ersatzteile verfügbar (Federn, Kegel, Trommeln); professioneller Eingriff erforderlich

Häufig gestellte Fragen - 225-2-24 Vevor

Kann ich die Garagentorfeder selbst installieren?

Es wird dringend empfohlen, einen Fachmann zu beauftragen. Die Installation erfordert mechanische Kenntnisse, spezielle Werkzeuge und den Umgang mit Teilen unter hoher Spannung. Jeder Fehler kann zu schweren Verletzungen führen.

Wie bestimmt man die Wicklungsrichtung der Feder (rechtsgängig oder linksgängig)?

Machen Sie einen 'O'-Kreis mit Zeigefinger und Daumen. Folgen Sie der Drahtrichtung entlang Ihres Fingers, die Richtung entspricht der Wicklung. R für rechtsgängig, L für linksgängig.

Welche Spannung wird für ein 2,1 m hohes Tor empfohlen?

Im Allgemeinen 30 Vierteldrehungen für ein 2,1 m (7 ft) hohes Tor und 36 Vierteldrehungen für ein 2,4 m (8 ft) hohes Tor. Befolgen Sie die Empfehlungen des Lieferanten.

Wie überprüft man das Gleichgewicht des Tors nach der Installation?

Lassen Sie das Tor in der Mitte stehen. Wenn es sich von selbst anhebt, sind die Federn zu stark gespannt: Lösen Sie auf jeder Seite 1 oder 2 Vierteldrehungen, bis das Gleichgewicht erreicht ist.

Welche Wartungsarbeiten sind an der Feder erforderlich?

Reinigen Sie das Tor mehrmals jährlich mit einem milden Reiniger und einer weichen Bürste. Tragen Sie mindestens einmal jährlich ein leichtes Ölspray auf alle Federn, Scharniere, Rollen und Drehpunkte auf.

Was tun, wenn die Feder bricht?

Berühren Sie niemals eine gebrochene Feder. Beauftragen Sie einen Fachmann mit dem Austausch. Tragen Sie immer Handschuhe und Augenschutz.

Sind Vevor-Federn mit allen Garagentoren kompatibel?

Diese Federn sind für Sektionaltore mit Torsionsfeder ausgelegt. Überprüfen Sie die Abmessungen (Drahtdurchmesser, Innendurchmesser, Länge), um die Kompatibilität sicherzustellen.

Wie dehnt man die Feder nach dem Aufwickeln?

Lassen Sie eine Wickelstange in einem Schlitz senkrecht zum Boden, schlagen Sie dann mit einem Hammer auf die Stange, um die Feder von der Mitte aus um 1/4 Zoll (6,4 mm) zu dehnen. Wiederholen Sie dies auf der anderen Seite.

Kann ich die alten Wickelkegel wiederverwenden?

Es wird empfohlen, die mit der Feder gelieferten neuen Kegel zu verwenden. Alte Kegel können abgenutzt oder beschädigt sein und die Sicherheit beeinträchtigen.

Wie kontaktiere ich den Vevor-Technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG 225-2-24 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

L(Levorotisch) / R(Draaalbar)

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", „Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR

TOUGH TOOLS, HALF PRICE

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG

1. Torsionsfedern, Zugfedern und Spannfedern sachgemäß handhaben und montieren sowie andere Garagentorbeschläge, andernfalls kann es zu schweren Verletzungen oder zum Tod kommen!
2. Lesen und verstehen Sie alle Anweisungen, bevor Sie mit der Arbeit beginnen.
3. Eine professionelle Installation wird empfohlen.
4. Versuchen Sie nicht, die Installation selbst durchzuführen, es sei denn, Sie verfügen über die richtigen Werkzeuge, angemessene mechanische Fähigkeiten, Erfahrung und Oberarmstärke.
5. Federn und Zubehör stehen ständig unter extremer Spannung. Vor der Durchführung jeglicher Arbeiten muss die Spannung der Federn gelöst werden.
6. Achten Sie auf die Sicherheit der umstehenden Personen während der Installation.

MODELL UND PARAMETER

Beschreibung Modell	Drahtdurchmesser x Innendurchmesser x Länge	Material
207-2-24	0,207 x 2 x 24 Zoll	82B und Besetzung Aluminium
250-2-35	0,250 x 2 x 35 Zoll
225-2-27	0,225 x 2 x 27 Zoll
250-2-31	0,25 x 2 x 31 Zoll
234-2-28	0,234 x 2 x 28 Zoll
234-2-31	0,234 x 2 x 31 Zoll
250-2-32	0,25 x 2 x 32 Zoll
218-2-26	0,218 x 2 x 26 Zoll
225-2-24	0,225 x 2 x 24 Zoll
GZ-22	0,207 x 2 x 22 Zoll	82B und BesetzungAluminium
GZ-23	0,218 x 2 x 23 Zoll
GZ-24	0,218 x 2 x 24 Zoll
GZ-28	0,25 x 2 x 28 Zoll
GZ-29	0,25 x 2 x 29 Zoll
GZ-30	0,25 x 2 x 30 Zoll

STRUKTURDIAGRAMM

1. Torsionsfeder 2. Regelblock 3. Fester Block

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Feder (rechtsdrehend)	1
2		Feder (linksdrehend)	1
3		Wicklungsstäbe	2
4		Handschuhe	1 Paar
5		Montageschlüssel	1
6		Bedienungsanleitung	1

PRODUKTVERWENDUNG

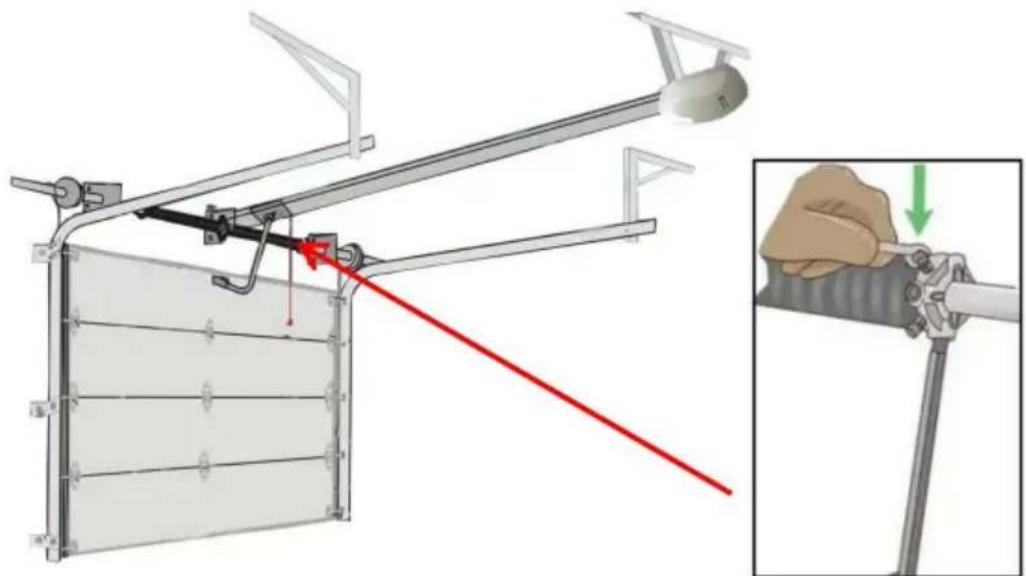

1. Turmaschine 2. Horizontale Führungsschiene 3. Horizontale Führungsschienenhalterung

1. Das Drahtrad 5. Randwellenregal 6. Achsenregal 7. Torsionsfeder 8. Torsionsfederwelle
2. Drahtseil 10. Vertikale Führungsschienenhalterung 11. Türstützen 12. Auf beiden Seiten des Scharniers und der Rolle 13. Obere Halterung und Rolle 14.

Notentriegelungs-Schüttelhandgriff 15. Verbindungsstange 16. Mittleres Scharnier 17.

Untere Halterung und Rolle 18. Wandschalter

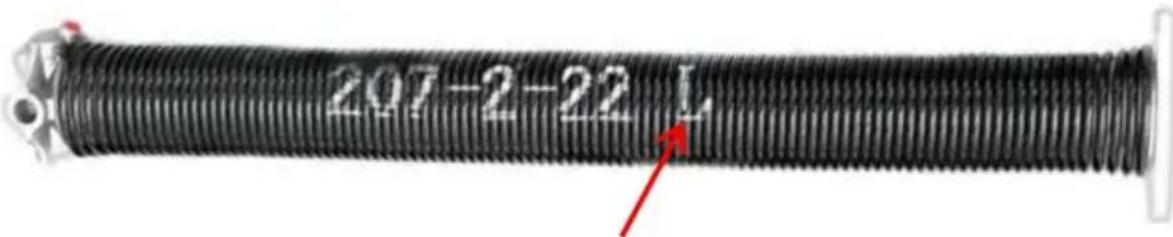

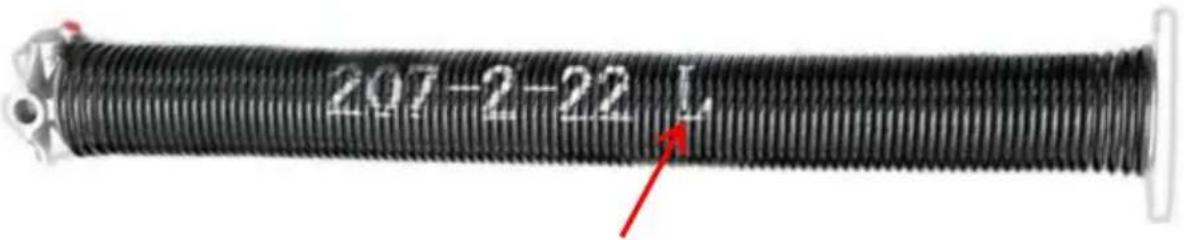

Unterscheidung zwischen linksdrehend und rechtsdrehend:

L (linksdrehend) / R (rechtsdrehend)

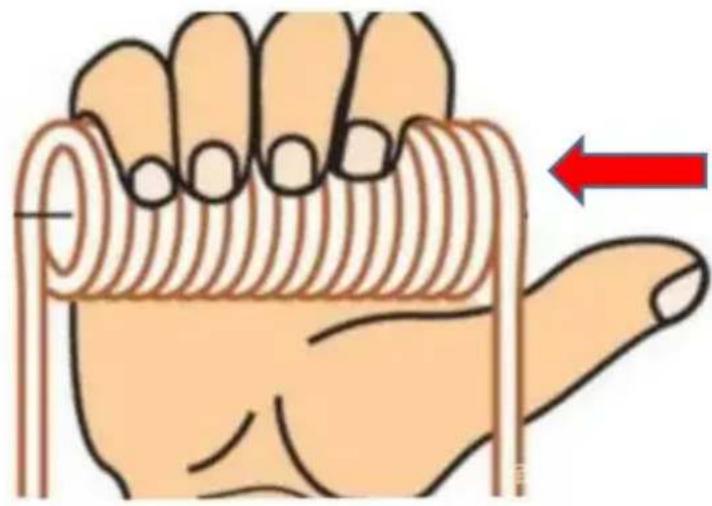

HILFREICHER TRICK: Bilden Sie mit Zeigefinger und Daumen ein „O". Verwenden Sie die Fingerspitze als Ende des Drahtes und folgen Sie der Richtung an Ihrem Finger entlang. So erfahren Sie, in welche Richtung die Feder gewickelt ist.

Rechtsdrehend

Linksdrehend

Stellen Sie die Federspannung ein: Das Einstellen der Torsionsfeder ist gefährlich. Wenden Sie sich zur Einstellung bitte an einen Fachmann.

ENTFERNEN DER ALTEN FEDERN

WARNUNG

Das Entfernen der Torsionsfeder ist gefährlich. Wenden Sie sich für die Reparatur an einen Fachmann.

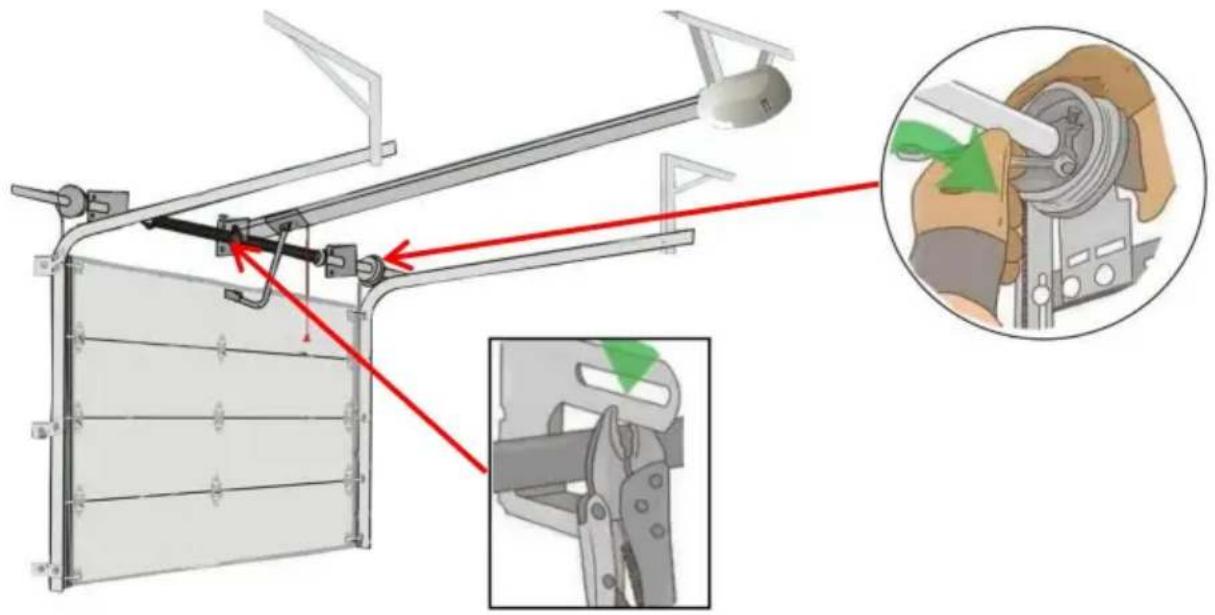

1. Den Garagentoröffner ausstecken und das Tor an der Schiene festklemmen.

Trennen Sie den Garagentoröffner, damit das Tor geschlossen bleibt. Verwenden Sie Feststellzange oder C-Klemme, um die Tür an der Schiene zu befestigen, damit sie sich nicht öffnet, wenn Sie die Spannung der Federn lösen.

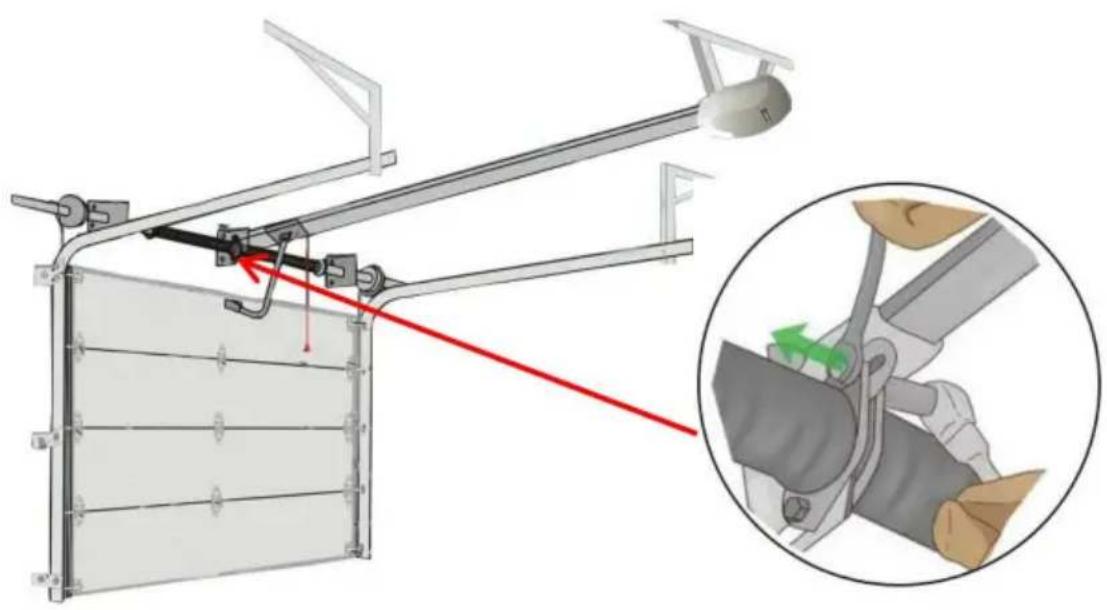

1. Lösen Sie die Stellschrauben, während Sie jede Feder mit einer Wickelstange festhalten.

Stellen Sie eine stabile Leiter vor die Federn, anstatt direkt vor ihnen zu arbeiten, aus Sicherheitsgründen. Setzen Sie einen Augenschutz auf und

direkt vor ihren, aus Sicherheitsgründen. Setzen Sie einen Augenschutz auf und

Lederhandschuhe. Schieben Sie eine Wickelstange in das untere Loch der Wickelstange

Halten Sie die Stange gut fest, da sich die Feder beim Lösen der Schrauben dreht. Wiederholen Sie dies auf der anderen Seite. Um sicherzustellen, dass die Stangen passen,

führen Sie sie sicher in die Löcher des Wickelkegels ein und feilen Sie die Enden ab.

Schrauben gelöst werden. Wiederholen Sie dies auf der anderen Seite. Um sicherzustellen, dass die Stangen passen

Sicher in die Löcher des Wickelkegels einführen und die Enden abfeilen.

Das kann zu schweren Verletzungen führen, da diese Werkzeuge nicht dafür ausgelegt sind, die

A: Mit einem Schraubendreher, einem Durchschlag oder einer Zange können Sie die Stangen abwickeln.

kann zu schweren Verletzungen führen, da diese Werkzeuge nicht dafür ausgelegt sind, die

Feder an Ort und Stelle.

B: Vermeiden Sie es, auf einem Eimer oder Stuhl zu stehen, um an die Federn zu gelangen. Verwenden Sie einen stabilen

Leiter, um das Verletzungsrisiko zu minimieren.

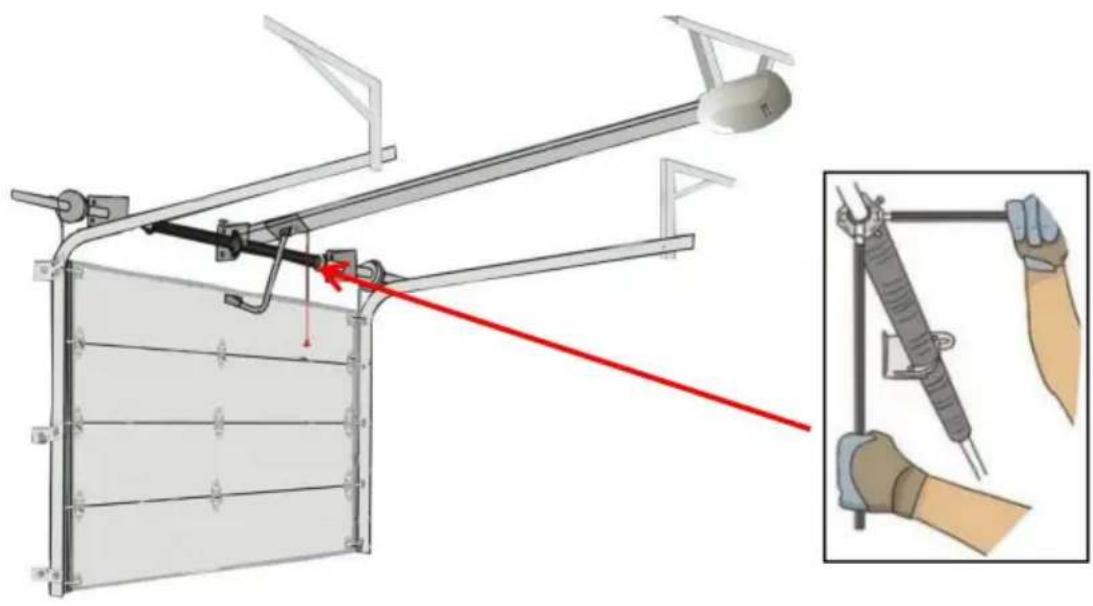

1. Wickeln Sie jede Feder mit Hilfe von 2 Wickelstäben ab.

Positionieren Sie den zweiten Wickelstab in einem Loch auf dem Wickelkegel in einem senkrechten Winkel zur ersten. Wickeln Sie die Feder um jeweils eine Wickelstange nach jeder ¼-Drehung in die nächste offene senkrechte Position.

Wiederholen Sie den Vorgang an der anderen Feder.

1. Entfernen Sie die Schrauben und Muttern und schieben Sie dann die Federn zur Endhalterung. Entfernen Sie mit einem Schraubenschlüssel die beiden Muttern und Schrauben, mit denen jeder Federkegel an der Mittelhalterung befestigt ist. Schieben Sie dann jede Feder zur Endhalterung.

1. Sichern Sie das Rohr und entfernen Sie die Federn, Kabel und Kabeltrommeln.

Befestigen Sie das Torsionsrohr mit einer Feststellzange oder einer C-Klemme an der Mittelhalterung, damit es sich nicht bewegt. Lösen Sie dann mit einem Schraubenschlüssel die Halterungsschrauben und die beiden Hubseiltrommeln. Trennen Sie die Hubseile und schieben Sie dann die Seiltrommeln und Federn vom Torsionsrohr.

Hinweis: Das Sichern des Rohrs ist ein wichtiger Schritt, der verhindert, dass sich das Rohr bewegt und Sie möglicherweise verletzt. Achten Sie also darauf, das Rohr vollständig an Ort und Stelle zu verriegeln.

MONTAGE DER NEUEN FEDERN

WARNUNG

Der Einbau der Torsionsfeder ist gefährlich. Bitte rufen Sie einen Fachmann zur Bedienung.

1. Die linke Feder auf das Rohr schieben und die Kabeltrommel aufsetzen.

Wenn Ihre neuen Federn eintreffen, setzen Sie die neue linke Feder auf das Torsionsrohr und achten Sie darauf, dass der feststehende Kegel am Ende der Feder zur Mittelhalterung zeigt.

Nach dem Einschieben der neuen Feder wird die Seiltrommel wieder aufgesetzt und der Drehstab in den linken Lagerbock eingeführt.

1. Bauen Sie das Mittellager und die rechte Feder ein und befestigen Sie anschließend die Kegel. Schieben Sie den Torsionsstab nach links und fügen Sie dann das Mittellager hinzu. Schieben Sie die rechte Feder auf die Stange und drücken Sie das Lager in den stationären Kegel. Verbinden Sie beide stationären Kegel an der Mittelalterung mit den Muttern und Schrauben, die Sie vorher entfernt haben. Entfernen Sie die Feststellzange oder Klemme von der Mittelalterung.

3. Fädeln Sie die Kabel ein und ziehen Sie die Trommeln fest.

Führen Sie das Hubkabel zwischen der Rolle und dem Turrahmen durch. Schieben Sie den Hubkabelstopper durch den Kabelschlitz an der Trommel. Anschließend befestigen Sie eine Feststellzange am Torsionsrohr, um es zu sichern. Drehen Sie die Trommel, um das Kabel in die Rillen zu wickeln, und ziehen Sie dann die Stellschrauben fest. Wiederholen Sie den Vorgang auf der anderen Seite und setzen Sie die Feststellzange an Ort und Stelle.

Hinweis: Damit die Tür richtig funktioniert, ist die gleiche Spannung an beiden Seiten erforderlich. Achten Sie also darauf, jede Seite gleichmäßig festzuziehen.

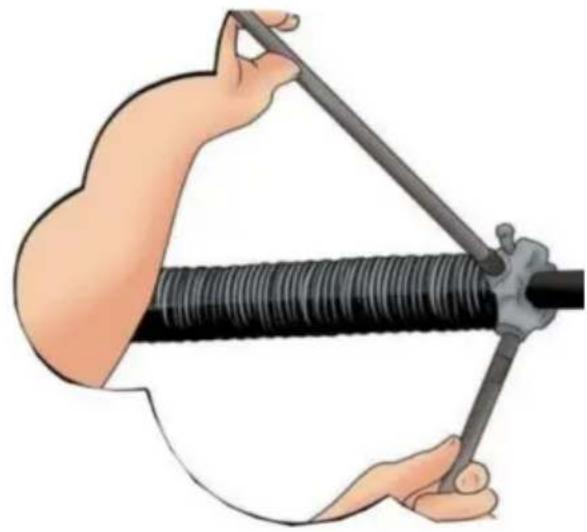

1. Die Federn aufziehen.

2 Wickelstäbe senkrecht zueinander in den Wickelkegel einführen.

Verwenden Sie die Stangen, um die Feder jeweils um eine Vierteldrehung zu drehen, und bewegen Sie die Stangen nach Bedarf in die neuen Löcher im Kegel. Befolgen Sie die Empfehlungen des Herstellers für die Anzahl der Umdrehungen bis zum Abschluss. Wiederholen Sie dies mit der anderen Feder.

Notiz:

A: Im Allgemeinen benötigen Sie 30 Vierteldrehungen für eine 2,1 m hohe Tür und 36 Vierteldrehungen für eine 2,4 m hohe Tür. B: Wenn Sie die Feder zu fest aufziehen, kann sie brechen und Sie verletzen. Befolgen Sie die Empfehlungen des Lieferanten und drehen Sie die Feder nicht zu stark.

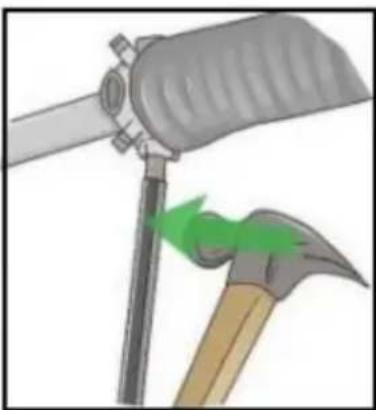

1. Dehnen Sie die Federn um 1/4 Zoll (6,4 mm).

Wenn die Feder vollständig aufgezogen ist, setzen Sie einen Wickelstab in einen Schlitz des Kegels, der senkrecht zum Boden steht. Klopfen Sie mit einem Hammer auf die Wickelstange, um die Feder um 1/4 Zoll (6,4 mm) von der Mitte entfernt zu spannen. Wiederholen Sie dies auf der anderen Seite.

1. Die Stellschrauben festziehen.

Ziehen Sie jede Stellschraube fest, bis sie das Torsionsrohr berührt. Das Anziehen der Schrauben mehr als dies könnte das Torsionsrohr verformen oder durchbohren. Achten Sie also darauf, weniger als eine volle Umdrehung zu machen, sobald die Schrauben das Torsionsrohr berühren.

1. Entfernen Sie die Klemmen oder Zangen.

Jetzt können Sie die Klammern oder Zangen, mit denen Sie die beiden

Torsionsstäbe und das Garagentor selbst an Ort und Stelle halten.

Hinweis: Beim Hinzufügen oder Entfernen von 1 oder 2 Vierteldrehungen müssen die Klemmen oder Zangen erneut verwendet werden.

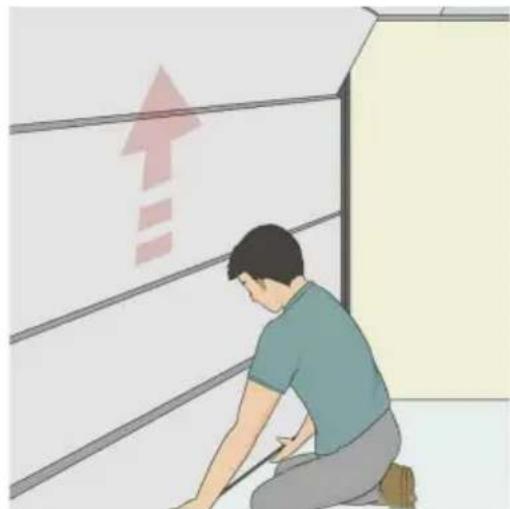

1. Überprüfen Sie den Saldo nach der Installation.

Lassen Sie die Tür in der halben Position:

Wenn sich die Tür nach oben bewegt, bedeutet dies, dass die Torsionsfeder zu stark gespannt ist. In diesem Fall, entspannen Sie beide Torsionsfedern um 1 oder 2 Vierteldrehungen, bis die Tür selbst ausbalanciert ist.

WARTUNG

1. Reinigen Sie das Garagentor mit einem neutralen Reiniger und einer weichen Bürste mehrmals im Jahr.
2. Verwenden Sie ein leichtes Ölspray auf allen Federn, Scharnieren, Rollen und Drehgelenken. Mindestens einmal im Jahr, um Ihr Garagentor reibungslos nach oben und unten gleiten zu lassen.
3. Einmal im Jahr sollten Sie das elektrische Garagentor gründlich überprüfen und alle eventuell losen Schrauben, Muttern oder Bolzen festziehen.
4. Wischen Sie mit einem Tuch und einem konzentrierten, aber nicht ätzenden Reiniger die Garagentorschiene und reinigen Sie sorgfältig alle freiliegenden Teile der Rolle, um sämtliche überschüssige Feuchtigkeit zu entfernen.
