MANUALE UTENTE 225-2-24 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MOLLA PER PORTA DA GARAGE

MODELLO: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

Modelli GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Continuiamo a impegnari per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi alla espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottener acquistando determinati utensili con nei rispetto ai principali marchi principali e non significica necessariamente coprir delle categorie di utensili da nei offerti.

Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con moi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR

TOUGH TOOLS, HALF PRICE

MOLLA PER PORTA DA GARAGE

MODELLO: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/ 234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

Modello GZ-30

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto technique e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Maneggiare e installare correttamente le molle di torsione, le molle di espansione e altri accessori per porte da garage, altrimenti si possono verificare lesioni gravi o morte verificarsi!
2. Leggere e comprendere tutte le istruzioni prima di iniziare a lavorare.
3. Si consiglia l'installazione professionale.
4. Non tentare di installare da solo se non hai gli strumenti giusti, ragionevole capacità meccanica, esperienza e forza nella parte superiore del braccio.
5. Le molle e gli accessori sono sempre sottoposti a tensione estrema. Tutti prima di effettuare qualiasi intervento è necessario allentare la tensione delle molle.
6. Prestareattenzione alla sicurezza del personale circostante durante installmente.

MODELLO E PARAMETRI

Descrizione Modello	Diametro filo x diametro interno x lunghezza	Materiale
207-2-24	0,207x2x24 pollici	82BöyCast Alluminio
250-2-35	0,250x2x35 pollici
225-2-27	0,225x2x27 pollici
250-2-31	0,25x2x31 pollici
234-2-28	0,234x2x28 pollici
234-2-31	0,234x2x31 pollici
250-2-32	0,25x2x32 pollici
218-2-26	0,218x2x26 pollici
225-2-24	0,225x2x24 pollici
Modello GZ-22	0,207x2x22 pollici	82BöyCast Alluminio
Modello GZ-23	0,218x2x23 pollici
Modello GZ-24	0,218x2x24 pollici
Modello GZ-28	0,25x2x28 pollici
Modello GZ-29	0,25x2x29 pollici
Modello GZ-30	0,25x2x30 pollici

SCHEMA DELLA STRUTTURA

1. Molla di torsione 2. Blocco di regolazione 3. Blocco fisso

COMPONENTI

NO.	Imagine	Nome	Quantità
1		Molla (destrorotativa)	1
2		Primavera (Levogira)	1
3		Barre di avvolgimento	2
4		Guanti	1 paio
5		Chiave di montaggio	1
6		Manuale d'uso	1

UTILIZZO DEL PRODOTTO

1. Macchina per porte 2. Guida orizzontale 3. Staffa per guida orizzontale

1. Ruota metallica 5. Mensola dell'albero di bordo 6. Mensola dell'asse 7. Molla di torsione
2. Albero della molla di torsione 9. Cavo metallico 10. Staffa della guida verticale 11.

Stent della porta 12. Su entrambi i lati della cerniera e del rullo 13. Staffa

superiore e rullo 14. Maniglia di sblocco di emergenza 15. Biella 16. Cerniera centrale 17.

Staffa inferiore e rullo 18. Interruttori a pulsante a parete

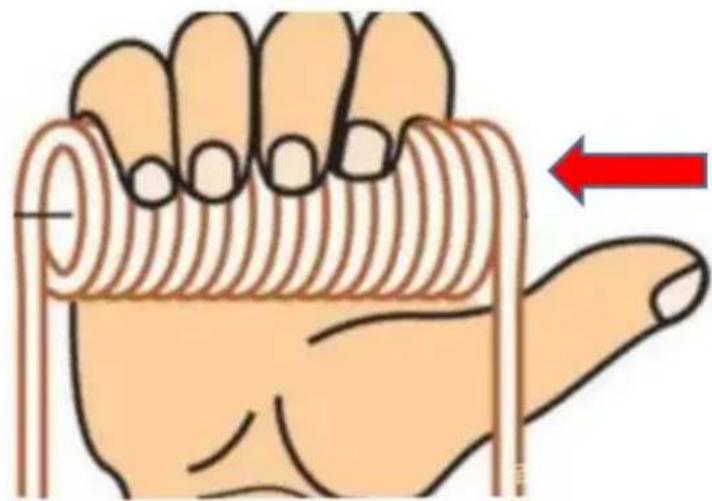

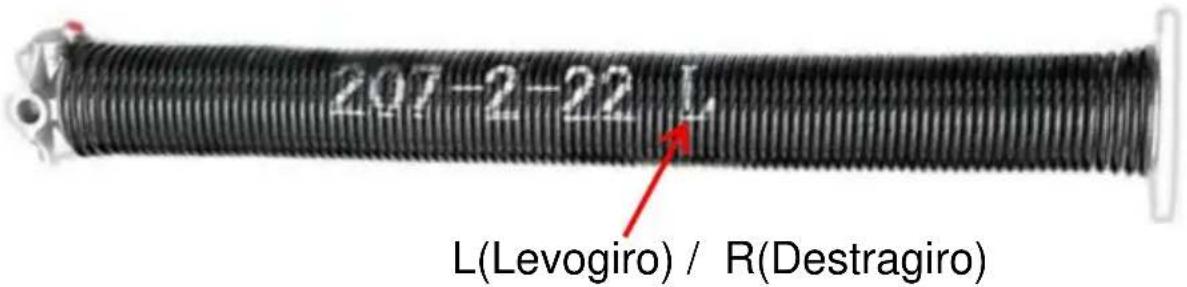

Distinguizione levogiro/destrogiro:

TRUCCO UTILE: forma una "O" con l'indice e il pollice. Usando la punta del dito come

estremità del filo, segui la direzione lungo il dito e otterrai la direzione in cui è avolta la molla.

Destrorotatore

Levogiro

Regolare la tensione della molla: è pericoloso regolare la molla di torsione. Per farlo, contattare un professionista.

RIMOZIONE DELLE VECCHIE MOLLE

WARNING

È pericoloso rimuovere la molla di torsione. Si prega di chiamare un professionista per farlo operare.

1. Scollegare l'apriorta del garage e fissare la porta alla guida.

Scollegare l'apriorta del garage in modo che la porta rimanga chiusa. Utilizzare pinze di bloccaggio o un morsetto a C per fissare la porta alla guida per evitare che aperture quando si rilascia la tensione sulle molle.

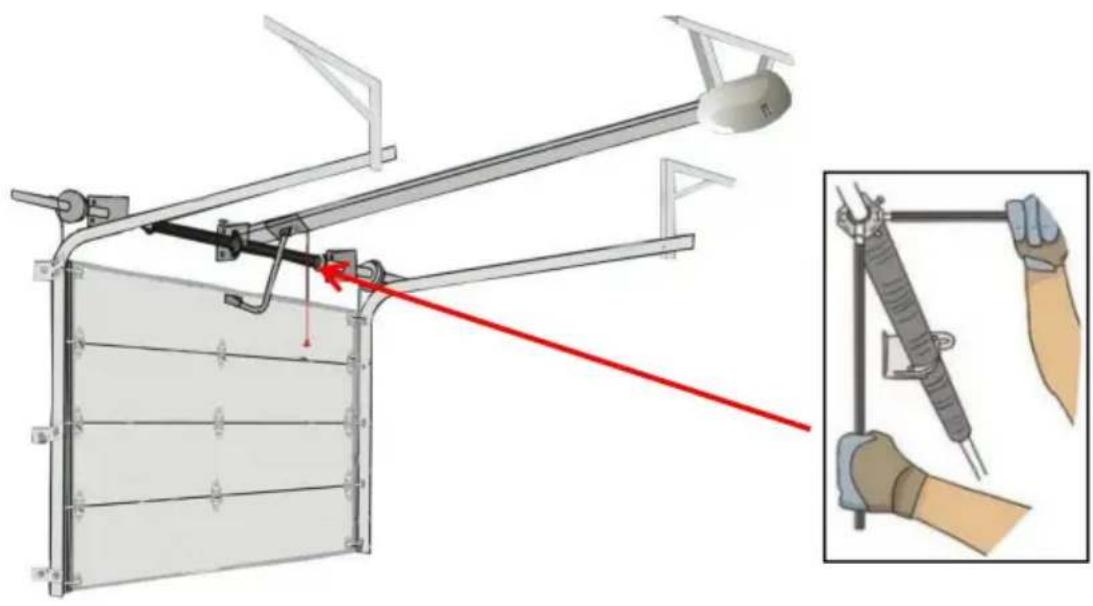

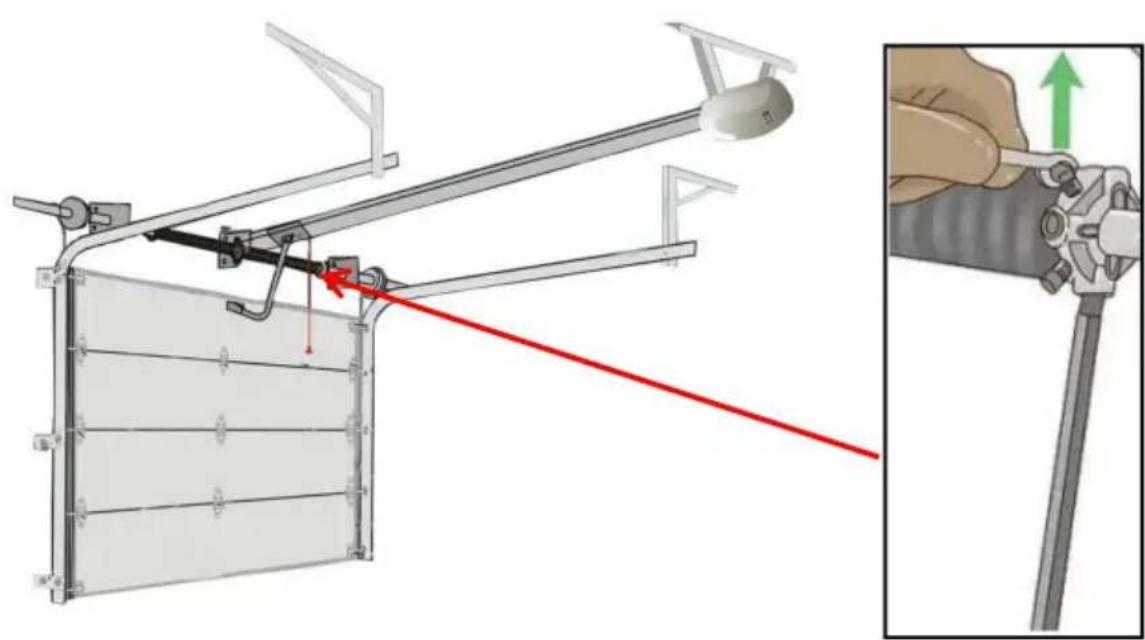

1. Allentare le viti di fissaggio tenendo ferma ciascuna molla con una barra di avvolgimento.

Posizione una Scala robusta sul lato delle molle, anzché lavorare

direttamente di fronte a loro, per motivi di sicurezza. Indossare occhiali protettivi e

guanti di pelle. Spingere una barra di avvolgimento nel foro inferiore dell'avvolgimento

cono all'esterno di 1 molla. Utilizzato una chiave per allentare le 2 viti di fissaggio.

Mantenere una presa salute sulla barra poiché la molla si espanderà con potenza man mano che la le viti vengono allentate. Ripetere dall'alto lato. Per garantire che le barre si adattino saldamente nei fori del cono di avvolgimento, limandone le estremità.

Nota:

A: Utilizzare un cacciavite, un punzone o un manico di pinza per srotolare le barre

potrebbe causare gravi leSIONi, poiché questi strumenti non sono progettati per trattenere il

molla al suoippo.

B: Evita di salute su un secchio o una sedia per raggiungere le molle. Usa un robusto

scalperidurrealminimoilrischio dilesioni.

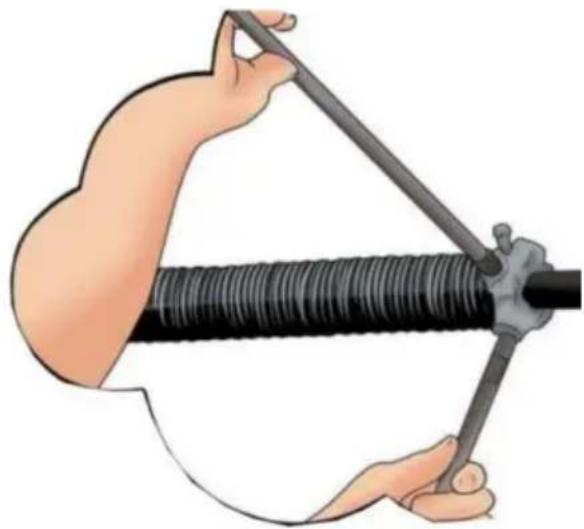

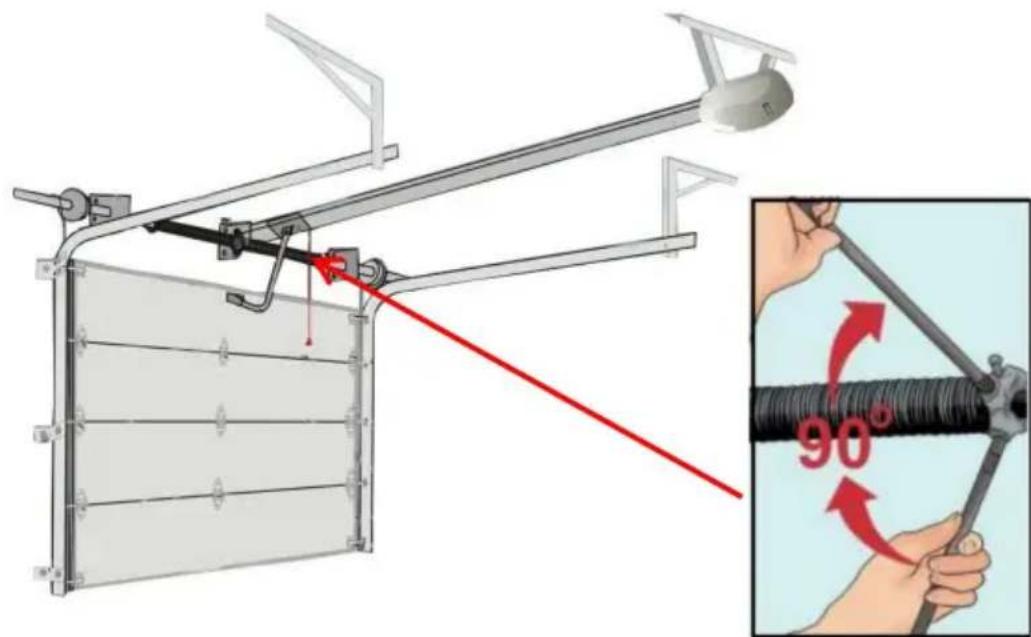

1. Srotolare ciascuna molla con l'aiuto di 2 barre di avvolgimento.

Posizione la seconda barra di avvolgimento in un foro sul cono di avvolgimento a angolo perdicolare al primo. Svolgere la molla % giro alla volta muovendosi 1 barra di avvolgimento alla successiva posizione perdicolare aperta dopo agli % giro. Ripetere l'operazione sull'altra molla.

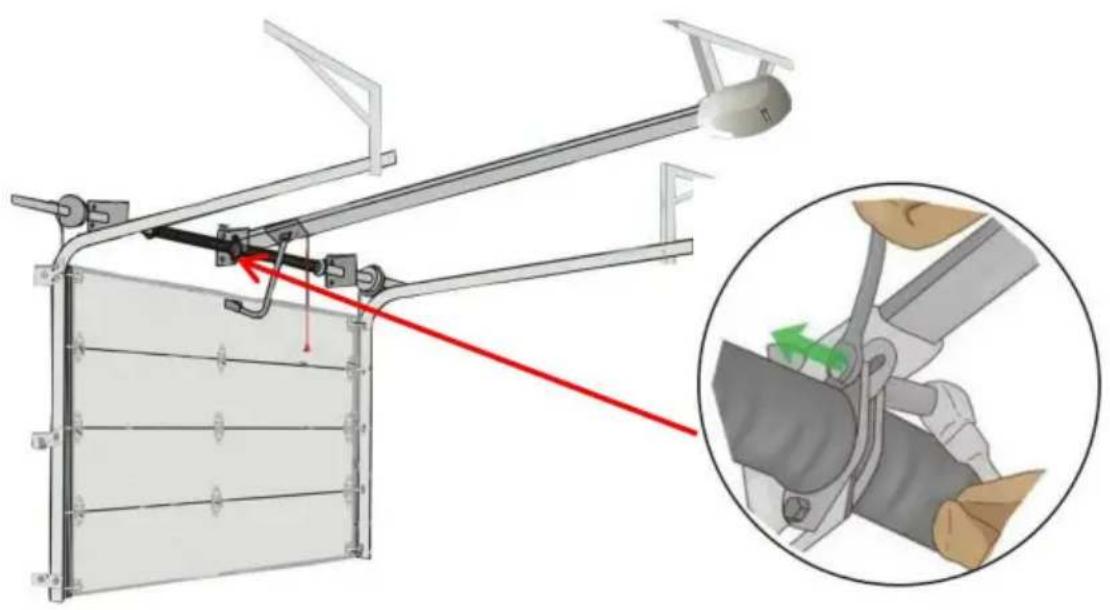

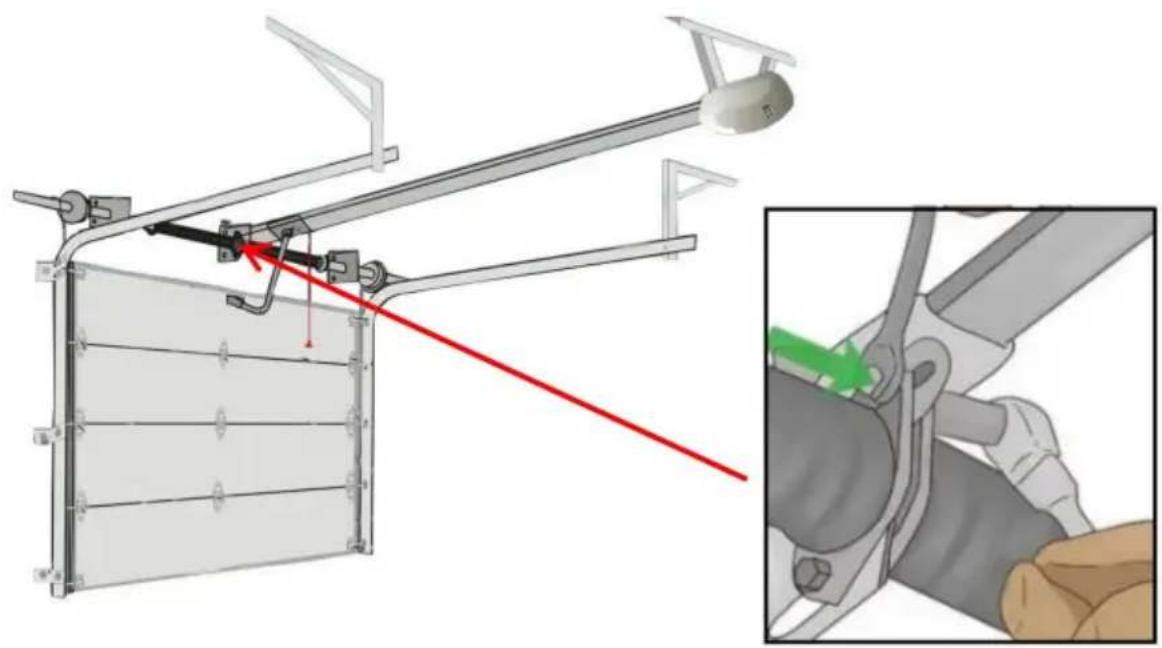

1. Rimuovere i dadi e i bulloni, quindi far scorrere le molle sulla staffa terminale. Utilizzando una chiave inglese, rimuovere i 2 dadi e bulloni che fissano ciascun cono a molla alla staffa centrale. Quindi fai scorrere agli molla verso la staffa terminale.

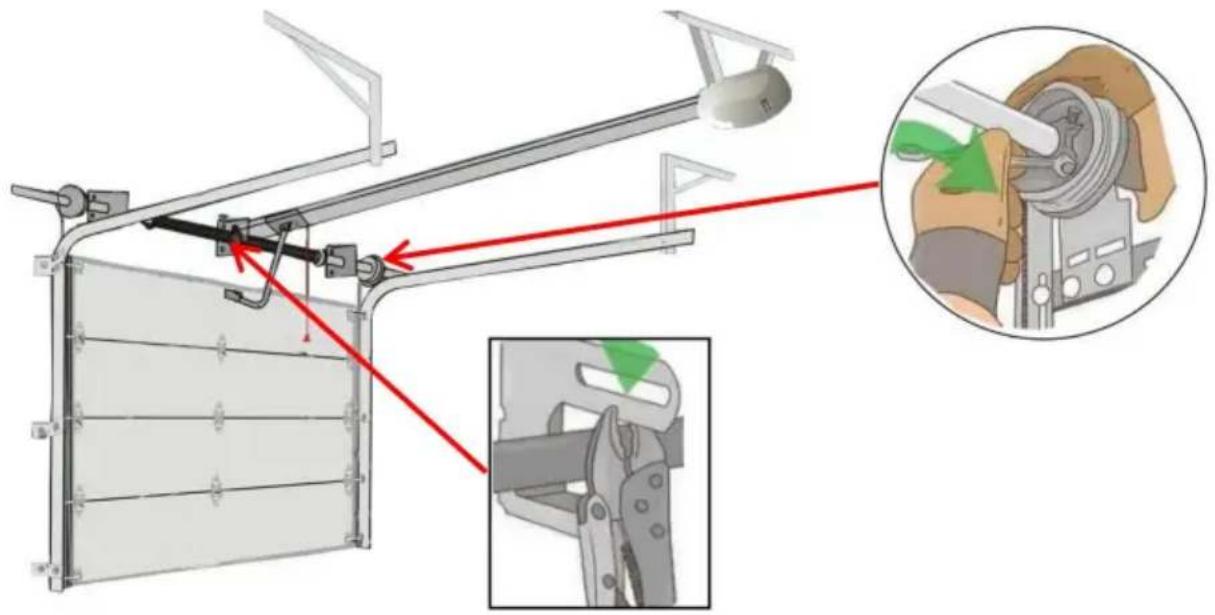

1. Fissare il tubo e rimuovere le molle, i cavi e i tamburi dei cavi.

Utilizzare una pinza di bloccaggio o un morsetto a C per fissare il tubo di torsione al centrostaffa per evitare che si muova. Quindi, utilizzare una chiave per allentare il setviti su entrambi i tamburi del cavo di sollevamento. Scollegare i cavi di sollevamento, quando far scorrere il tamburi per cavi e molle dal tubo di torsione.

Note: il fissaggio del tubo è un passaggio esseniale che impedirà al tubo di muoversi e potenzialmente farti male, quando assicurati di bloccare completeness il tubo al suoippo.

INSTALLAZIONE DELLE NUOVE MOLLE

WARNING

È pericoloso installare la molla di torsione. Si prega di chiamare un professionista operare.

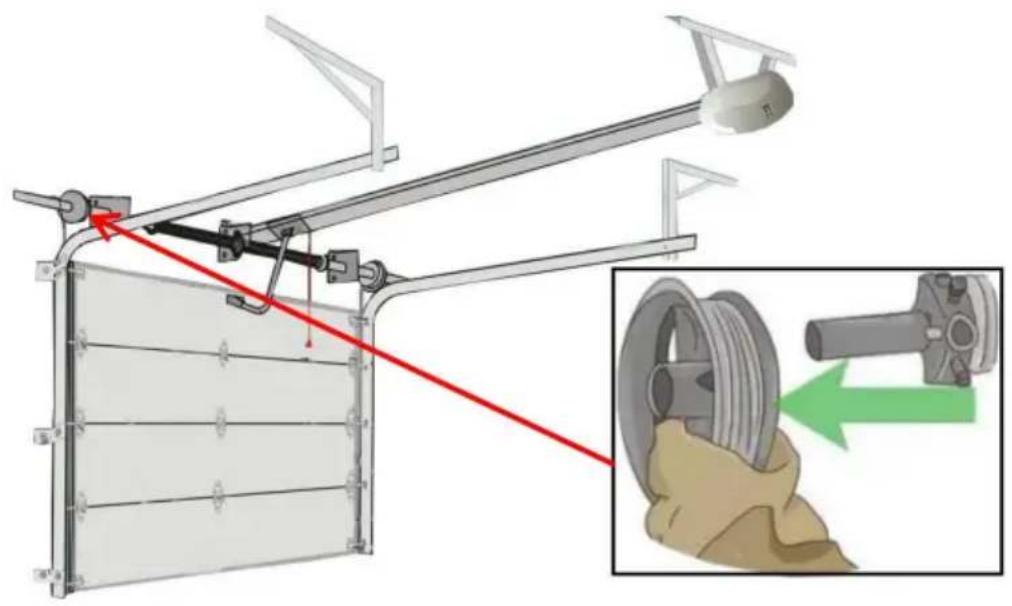

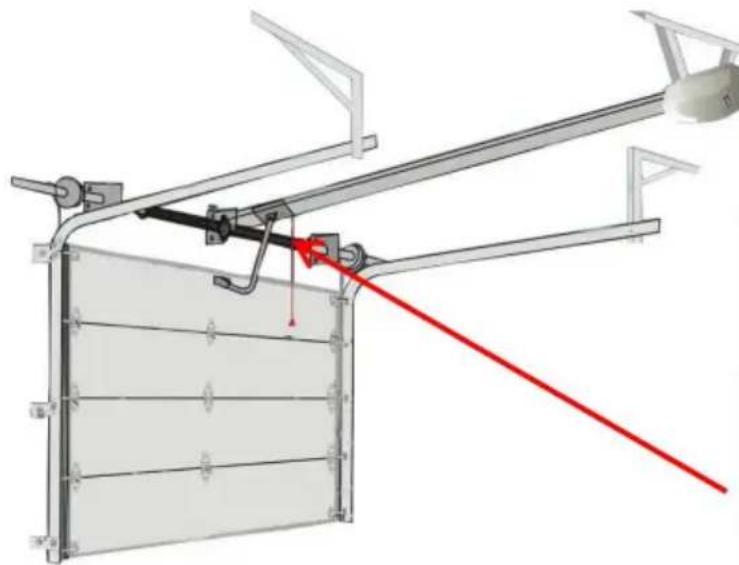

1. Far scorrere la molla sinistra sul tubo e aggiungere il tamburo del cavo.

Quando arrivano le nuove molle, metti la nuova molla sinistra sul tubo di torsione, facendo

assicurarsi che il cono fosso all'estremita della molla sia rivolto verso la staffa centrale.

Dopo aver fatto scorrere la nuova molla in posizione, sostituire il tamburo del cavo e insere la barra di torsione nel supporto del cuscinetto sinistro.

1. Installare il cuscinetto centrale e la molla destra, quando fissare i coni.

Fai scorrere la barra di torsione verso sinistra, quindi aggiungi il cuscinetto centrale. Fai scorrere la molla destra sulla barra e premere il cuscinotto nel cono stazionario. Collegare entrambi i coni fissi alla staffa centrale con i dadi e i bulloni rimossi

in precedenza. Rimuovere le pinze di bloccaggio o il morsetto alla staffa centrale.

1. Infilare i cavi e tendere i tamburi.

Far passare il cavo di sollevamento tra il rullo e lo stipite della porta. Far scivolare il fermo del cavo di sollevamento attraverso la fessura del cavo sul tamburo. Quindi collegare le pinze di bloccaggio al tubo di torsione per fissarlo in posizione. Girare il tamburo per avvolgere il cavo nelle scanalature, quando stringere le viti di fissaggio. Ripetere dall'alto lato, lasciando le pinze di bloccaggio in posizione.

Nota: affinché la porta funzioni correttamente, è necessaria la stessa quantità di tensione su entrambi i lati, quindi assicurati di stringere uniformamente agli lato.

1. Caricare le molle.

Inserire 2 barre di avvolgimento nel cono di avvolgimento in modo che siano perpendiculari l'una all'altra alto. Utilizzare le barre per ruotare la molla % di giro alla volta, spostando le barre verso nuovi fori nel cono secondo necessità.Seguire le raccomandazioni del fornitore per il numero di giri da completare. Ripetere sull'altra molla.

Nota:

A: In gener, sono necessari 30 quarti di giro per una porta alla 7 piedi (2,1m) e 36 quarti di giro per una porta alla 8 piedi (2,4m)
B: Avvolgere la molla troppo stretta potrebbe causarne la rottura e farti male, quando assicurati seguire le raccomandazioni del fornitore e non caricare eccessivamente la molla.

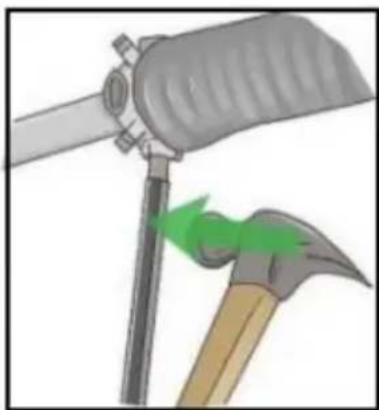

1. Allungare le molle di 1/4 di pollice (6,4 mm).

Quando la molla è completamente carica, lasciare 1 barra di avvolgimento in una fessura del cono che è perpendicular al pavimento. Battere la barra di avvolgimento con un martello per allungare la molla 1/4 pollice (6,4 mm) fuori dal centro. Ripetere sull'alto lato.

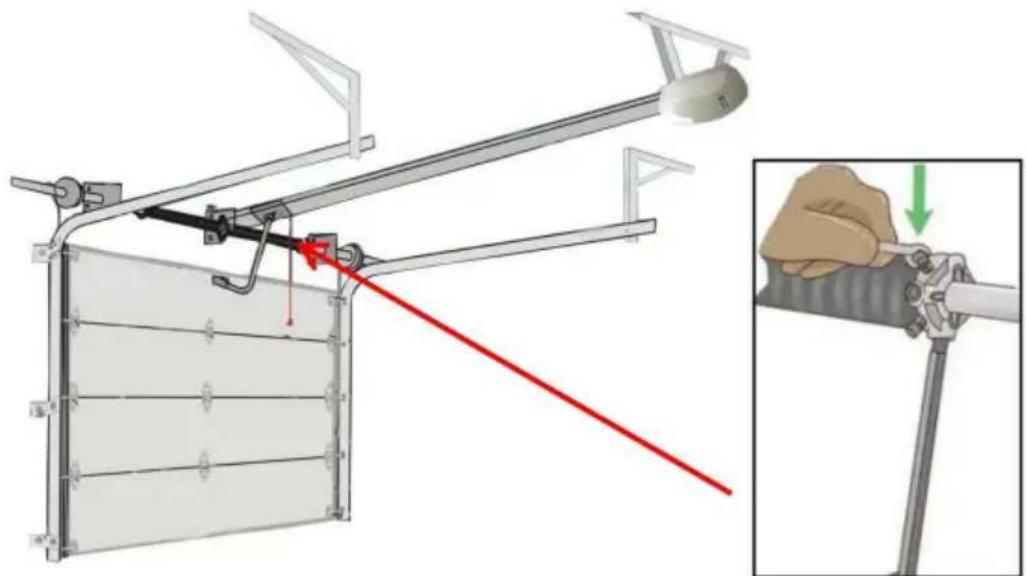

1. Serrare le viti di fissaggio.

Serrare ciascuna vite di fissaggio finché non entra in contatto con il tubo di torsione. Serraggio delle viti più di quello potrebbe deformare o forare il tubo di torsione, quando assicurati di fare meno più di 1 giro completo una volta che le viti toccano il tubo di torsione.

1. Rimuovere i morsetti o le pinze.

Ora èsicuro rimuovere i morsetti o le pinze che hai usato per tenere entrambi i barra di torsione e la porta del garage stessa al loroippo.

Note: quando aggungere o srotolare nuovamente 1 o 2 morsetteve essere tenuto premuto o pinze a quarto di giro.

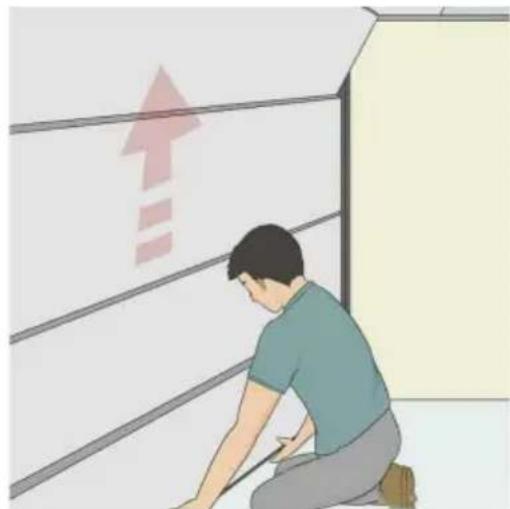

1. Controllare il bilanciamento dopo l'installazione.

Lasciare la porta a metà strada:

Se la porta si muove su se stessa, significica che le molle di torsione sono troppo avvolte, in quello caso, srotolare entrambé le molle di torsione di 1 o 2 quarti di giro fino a la porta si bilancia da sola.

MANUTENZIONE

1. Utilizzare un detergente neutro e una spazzola morbida per pulire la porta del garage più revolte all'anno.
2. Utilizzare uno spray oleoso leggero su tutte le molle, cerniere, rulli e perni punti almeno una volta all'anno per consentire alla porta del garage di scorrere dolcimento verso l'alto e giù.
3. Una volta all'anno, dovresti ispezionare attendamente la porta elettrica del garage e stringere tutte le viti, i dadi o i bulloni eventually allentati.
4. Utilizzando un panno e un detergente concentrato ma non corrosivo, pulire la guida della porta del garage e pulire accuratamente tutte le parti esposte del rullo per rimuovere tutte l'umidità in effesso.
