218-2-26 - Molla per porta del garage Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Molla di torsione per porta da garage
Marca	Vevor
Modello	218-2-26
Diametro del filo	0,218 pollici (5,54 mm)
Diametro interno	2 pollici (50,8 mm)
Lunghezza	26 pollici (660,4 mm)
Materiale	Acciaio 82B stampato (alluminio fuso secondo il manuale)
Colore	Nessuna finitura specificata (acciaio nudo)
Numero di molle fornite	2 (una destrorsa e una sinistrorsa)
Accessori inclusi	Barre di avvolgimento (x2), guanti (1 paio), chiave di montaggio, manuale
Uso previsto	Controbilanciamento di porta da garage a torsione
Orientamento della molla	Distinguere sinistrorsa (sinistra) / destrorsa (destra) – vedere manuale
Regolazione della tensione	Per quarti di giro con barre di avvolgimento (da 30 a 36 quarti a seconda dell'altezza)
Sicurezza	Installazione professionale consigliata; scollegare l'apriporta; utilizzare pinze di bloccaggio; indossare guanti e protezione oculare
Manutenzione	Pulizia con detergente neutro e spazzola morbida più volte all'anno; lubrificazione annuale (spray olio leggero su molle, cerniere, rulli)
Ispezione annuale	Controllare e serrare tutte le viti, dadi, bulloni; pulire guide e rulli
Riparabilità	Parti di ricambio disponibili (molle, coni, tamburi); sostituzione possibile da un professionista
Garanzia	Certificato di garanzia elettronico tramite www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Dimensioni del pacco	Non specificato (circa 27 x 3 x 3 pollici)

Domande frequenti - 218-2-26 Vevor

Quali sono le dimensioni esatte della molla 218-2-26?

Il diametro del filo è di 0,218 pollici, il diametro interno di 2 pollici e la lunghezza di 26 pollici. Queste misure sono in pollici; convertire in mm: 5,54 mm x 50,8 mm x 660,4 mm.

Come determinare se la molla è sinistrorsa (sinistra) o destrorsa (destra)?

Fai una "O" con il pollice e l'indice. Usa la punta del dito come estremità del filo, segui la direzione lungo il dito: questo ti darà il senso di avvolgimento. La molla è contrassegnata con L o R sul cono.

Quanti quarti di giro sono necessari per tendere correttamente la molla?

In generale, 30 quarti di giro per una porta alta 2,1 m (7 piedi) e 36 quarti di giro per una porta alta 2,4 m (8 piedi). Segui le raccomandazioni del fornitore per la tua altezza della porta.

Quali precauzioni di sicurezza devo prendere prima di manipolare la molla?

Scollega l'apriporta da garage. Fissa la porta alla guida con una pinza di bloccaggio. Indossa guanti in pelle e protezione oculare. Usa una scala stabile. Non lavorare mai direttamente davanti alla molla. Se non sei esperto, rivolgiti a un professionista.

Come pulire e mantenere la molla della porta da garage?

Pulisci la porta più volte all'anno con un detergente neutro e una spazzola morbida. Applica uno spray di olio leggero su tutte le molle, cerniere, rulli e perni almeno una volta all'anno. Ispeziona e serra le viti, dadi e bulloni annualmente. Asciuga le guide con un panno non corrosivo.

Cosa fare se la porta si solleva da sola dopo l'installazione?

Ciò significa che le molle sono troppo tese. Srotola entrambe le molle di 1 o 2 quarti di giro fino a quando la porta si equilibra a mezza altezza. Controlla l'equilibrio: la porta deve rimanere ferma a metà corsa.

Posso installare questa molla da solo?

L'installazione di molle di torsione è pericolosa a causa della tensione estrema. Si raccomanda un'installazione professionale. Se decidi di farlo da solo, assicurati di avere gli strumenti giusti, una capacità meccanica ragionevole, esperienza e forza. Leggi e comprendi tutte le istruzioni prima di iniziare.

Cosa fare se una barra di avvolgimento scivola durante la regolazione?

Usa sempre due barre di avvolgimento posizionate perpendicolarmente. Lima le estremità delle barre in modo che si adattino saldamente nei fori del cono. Non usare mai cacciaviti, punteruoli o manici di pinze perché non sono progettati per tenere la molla.

Come sostituire la molla difettosa?

Scollega l'apriporta e fissa la porta. Allenta le viti di regolazione e srotola completamente la molla con le barre. Rimuovi i dadi e bulloni dai coni, quindi fai scorrere la molla fuori dal tubo. Monta la nuova molla in senso inverso, rispettando il numero di giri raccomandato. Stringi le viti senza forzare troppo.

Dove trovare l'assistenza tecnica o la garanzia per questo prodotto?

Visita il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico. Puoi anche contattare il rappresentante CE (E-CrossStu GmbH) o UK (YH CONSULTING LTD) indicato nel manuale.

MANUALE UTENTE 218-2-26 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MOLLA PER PORTA DA GARAGE

MODELLO: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

Modelli GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti.

Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOLLA PER PORTA DA GARAGE

MODELLO: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

Modello GZ-30

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Maneggiare e installare correttamente le molle di torsione, le molle di espansione e altri accessori per porte da garage, altrimenti si possono verificare lesioni gravi o morte verificarsi!
2. Leggere e comprendere tutte le istruzioni prima di iniziare a lavorare.
3. Si consiglia l'installazione professionale.
4. Non tentare di installare da solo se non hai gli strumenti giusti, ragionevole capacità meccanica, esperienza e forza nella parte superiore del braccio.
5. Le molle e gli accessori sono sempre sottoposti a tensione estrema. Tutti prima di effettuare qualsiasi intervento è necessario allentare la tensione delle molle.
6. Prestare attenzione alla sicurezza del personale circostante durante installazione.

MODELLO E PARAMETRI

DescrizioneModello	Diametro filo x diametro interno x lunghezza	Materiale
207-2-24	0,207x2x24 pollici	82BÿCastAlluminio
250-2-35	0,250x2x35 pollici
225-2-27	0,225x2x27 pollici
250-2-31	0,25x2x31 pollici
234-2-28	0,234x2x28 pollici
234-2-31	0,234x2x31 pollici
250-2-32	0,25x2x32 pollici
218-2-26	0,218x2x26 pollici
225-2-24	0,225x2x24 pollici
Modello GZ-22	0,207x2x22 pollici	82BÿCastAlluminio
Modello GZ-23	0,218x2x23 pollici
Modello GZ-24	0,218x2x24 pollici
Modello GZ-28	0,25x2x28 pollici
Modello GZ-29	0,25x2x29 pollici
Modello GZ-30	0,25x2x30 pollici

SCHEMA DELLA STRUTTURA

1. Molla di torsione 2. Blocco di regolazione 3. Blocco fisso

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Molla (destrorotativa)	1
2		Primavera (Levogira)	1
3		Barre di avvolgimento	2
4		Guanti	1 paio
5		Chiave di montaggio	1
6		Manuale d'uso	1

UTILIZZO DEL PRODOTTO

1. Macchina per porte 2. Guida orizzontale 3. Staffa per guida orizzontale

2. Ruota metallica 5. Mensola dell'albero di bordo 6. Mensola dell'asse 7. Molla di torsione

3. Albero della molla di torsione 9. Cavo metallico 10. Staffa della guida verticale 11.
   Stent della porta 12. Su entrambi i lati della cerniera e del rullo 13. Staffa
   superiore e rullo 14. Maniglia di sblocco di emergenza 15. Biella 16. Cerniera centrale 17.
   Staffa inferiore e rullo 18. Interruttori a pulsante a parete

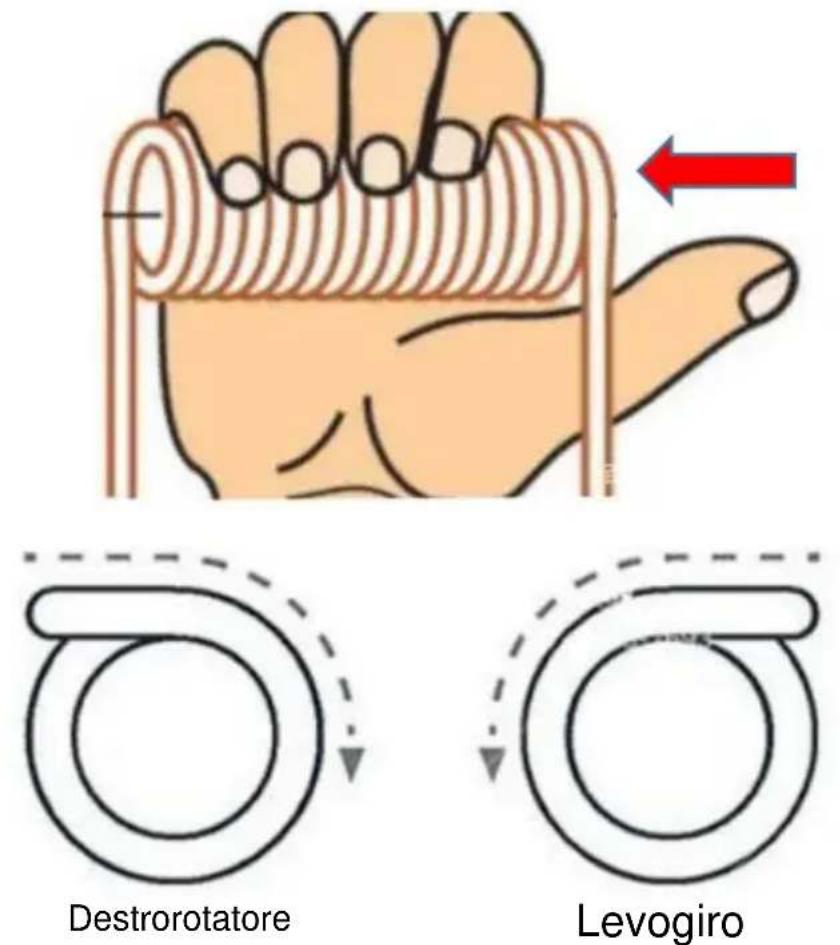

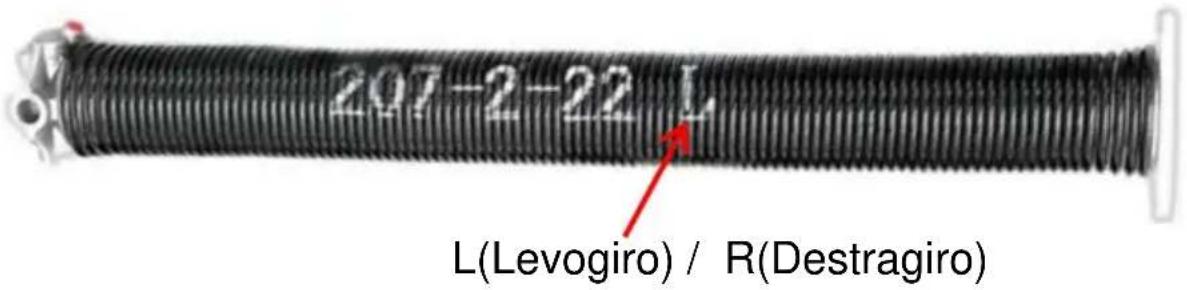

Distinzione levogiro/destrogiro:

TRUCCO UTILE: forma una "O" con l'indice e il pollice. Usando la punta del dito come

estremità del filo, segui la direzione lungo il dito e otterrai la direzione in cui è avvolta la molla.

Regolare la tensione della molla: è pericoloso regolare la molla di torsione. Per farlo, contattare un professionista.

È pericoloso rimuovere la molla di torsione. Si prega di chiamare un professionista per farlo operare.

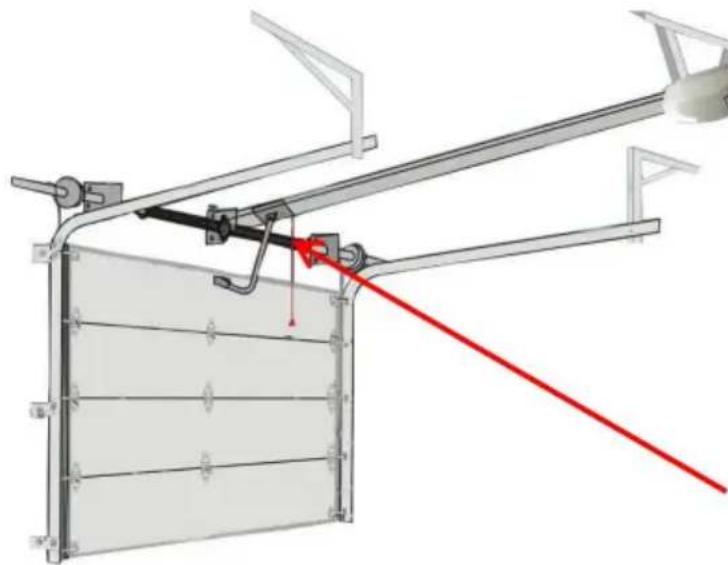

1. Scollegare l'apriporta del garage e fissare la porta alla guida.

Scollegare l'apriporta del garage in modo che la porta rimanga chiusa. Utilizzare pinze di bloccaggio o un morsetto a C per fissare la porta alla guida per evitare che apertura quando si rilascia la tensione sulle molle.

1. Allentare le viti di fissaggio tenendo ferma ciascuna molla con una barra di avvolgimento.

Posizionare una scala robusta sul lato delle molle, anziché lavorare

direttamente di fronte a loro, per motivi di sicurezza. Indossare occhiali protettivi e

guanti di pelle. Spingere una barra di avvolgimento nel foro inferiore dell'avvolgimento

cono all'esterno di 1 molla. Utilizzare una chiave per allentare le 2 viti di fissaggio.

Mantenere una presa salda sulla barra poiché la molla si espanderà con potenza man mano che la le viti vengono allentate. Ripetere dall'altro lato. Per garantire che le barre si adattino saldamente nei fori del cono di avvolgimento, limandone le estremità.

Nota:

A: Utilizzare un cacciavite, un punzone o un manico di pinza per srotolare le barre potrebbe causare gravi lesioni, poiché questi strumenti non sono progettati per trattenere il molla al suo posto.

B: Evita di salire su un secchio o una sedia per raggiungere le molle. Usa un robusto scala per ridurre al minimo il rischio di lesioni.

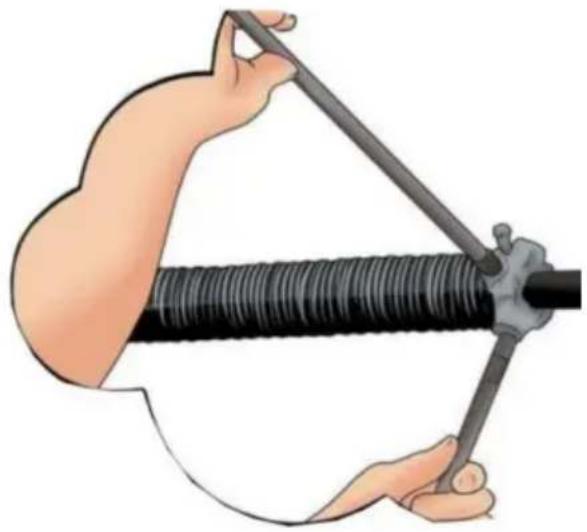

1. Srotolare ciascuna molla con l'aiuto di 2 barre di avvolgimento.

Posizionare la seconda barra di avvolgimento in un foro sul cono di avvolgimento a angolo perpendicularare al primo. Svolgere la molla % giro alla volta muovendosi 1 barra di avvolgimento alla successiva posizione perpendicularare aperta dopo ogni % giro. Ripetere l'operazione sull'altra molla.

1. Rimuovere i dadi e i bulloni, quindi far scorrere le molle sulla staffa terminale.

Utilizzando una chiave inglese, rimuovere i 2 dadi e bulloni che fissano ciascun cono a molla alla staffa centrale. Quindi fai scorrere ogni molla verso la staffa terminale.

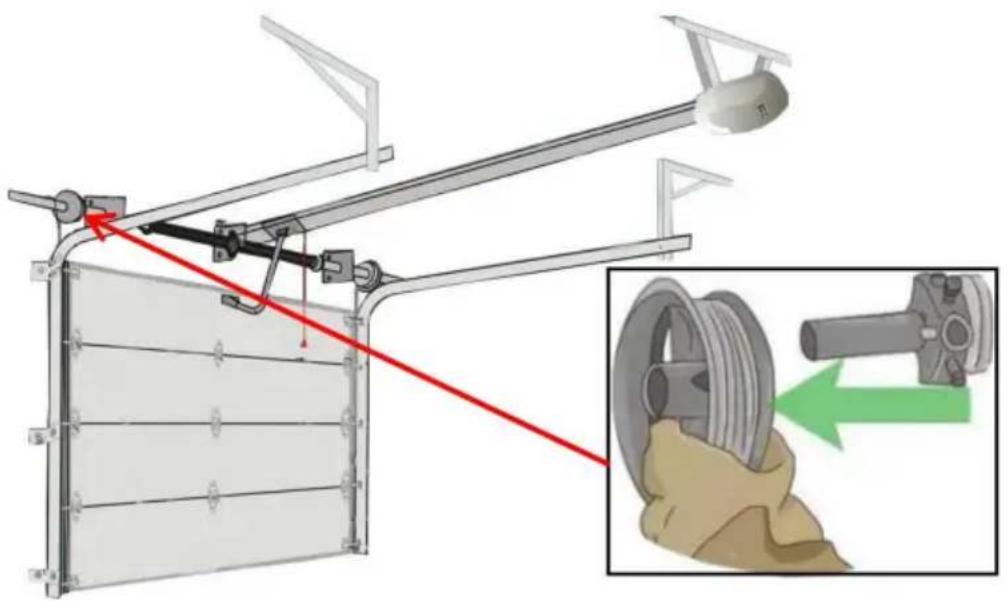

1. Fissare il tubo e rimuovere le molle, i cavi e i tamburi dei cavi.

Utilizzare una pinza di bloccaggio o un morsetto a C per fissare il tubo di torsione al centro staffa per evitare che si muova. Quindi, utilizzare una chiave per allentare il set viti su entrambi i tamburi del cavo di sollevamento. Scollegare i cavi di sollevamento, quindi far scorrere il tamburi per cavi e molle dal tubo di torsione.

Nota: il fissaggio del tubo è un passaggio essenziale che impedirà al tubo di muoversi e potenzialmente farti male, quindi assicurati di bloccare completamente il tubo al suo posto.

INSTALLAZIONE DELLE NUOVE MOLLE

WARNING

È pericoloso installare la molla di torsione. Si prega di chiamare un professionista operare.

1. Far scorrere la molla sinistra sul tubo e aggiungere il tamburo del cavo.

Quando arrivano le nuove molle, metti la nuova molla sinistra sul tubo di torsione, facendo

assicurarsi che il cono fisso all'estremità della molla sia rivolto verso la staffa centrale.

Dopo aver fatto scorrere la nuova molla in posizione, sostituire il tamburo del cavo e inserire la barra di torsione nel supporto del cuscinetto sinistro.

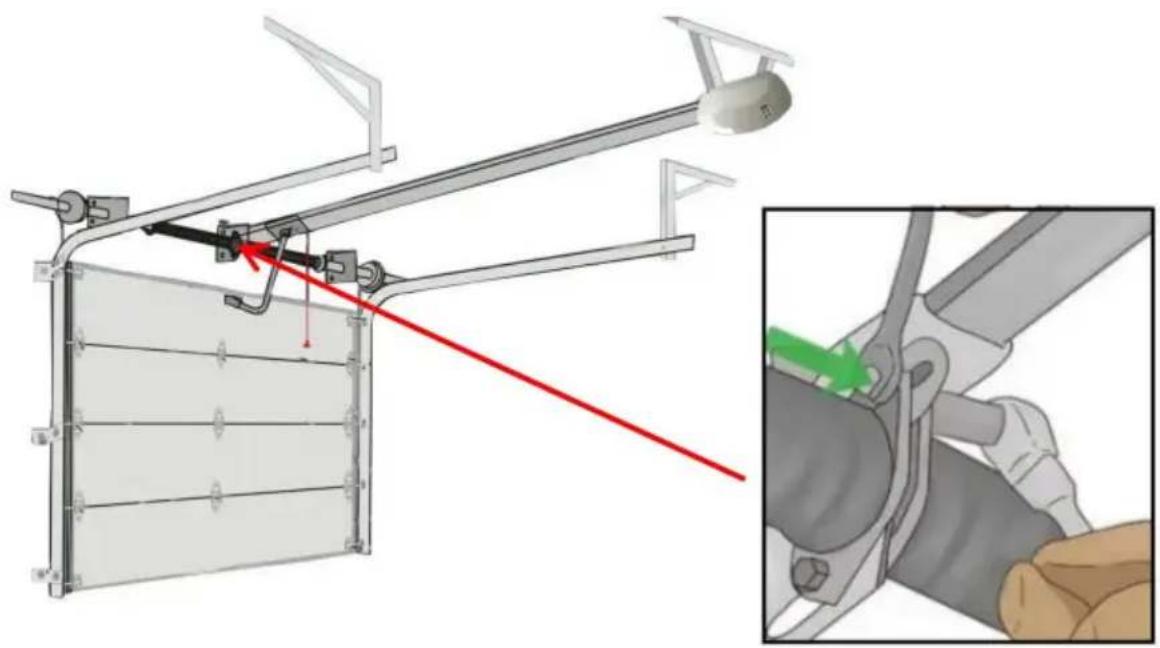

1. Installare il cuscinetto centrale e la molla destra, quindi fissare i coni.

Fai scorrere la barra di torsione verso sinistra, quindi aggiungi il cuscinetto centrale. Fai scorrere la molla destra sulla barra e premere il cuscinetto nel cono stazionario. Collegare entrambi i coni fissi alla staffa centrale con i dadi e i bulloni rimossi

in precedenza. Rimuovere le pinze di bloccaggio o il morsetto dalla staffa centrale.

1. Infilare i cavi e tendere i tamburi.

Far passare il cavo di sollevamento tra il rullo e lo stipite della porta. Far scivolare il fermo del cavo di sollevamento attraverso la fessura del cavo sul tamburo. Quindi collegare le pinze di bloccaggio al tubo di torsione per fissarlo in posizione. Girare il tamburo per avvolgere il cavo nelle scanalature, quindi stringere le viti di fissaggio. Ripetere dall'altro lato, lasciando le pinze di bloccaggio in posizione.

Nota: affinché la porta funzioni correttamente, è necessaria la stessa quantità di tensione su entrambi i lati, quindi assicurati di stringere uniformemente ogni lato.

Inserire 2 barre di avvolgimento nel cono di avvolgimento in modo che siano perpendicolari l'una all'altra altro. Utilizzare le barre per ruotare la molla % di giro alla volta, spostando le barre verso nuovi fori nel cono secondo necessità. Seguire le raccomandazioni del fornitore per il numero di giri da completare. Ripetere sull'altra molla.

Nota:

A: In genere, sono necessari 30 quarti di giro per una porta alta 7 piedi (2,1 m) e 36 quarti di giro per una porta alta 8 piedi (2,4 m).

B: Avvolgere la molla troppo stretta potrebbe causarne la rottura e farti male, quindi assicurati sequire le raccomandazioni del fornitore e non caricare eccessivamente la molla.

1. Allungare le molle di 1/4 di pollice (6,4 mm).

Quando la molla è completamente carica, lasciare 1 barra di avvolgimento in una fessura del cono che è perpendicolare al pavimento. Battere la barra di avvolgimento con un martello per allungare la molla 1/4 pollice (6,4 mm) fuori dal centro. Ripetere sull'altro lato.

1. Serrare le viti di fissaggio.

Serrare ciascuna vite di fissaggio finché non entra in contatto con il tubo di torsione. Serraggio delle viti più di questo potrebbe deformare o forare il tubo di torsione, quindi assicurati di fare meno più di 1 giro completo una volta che le viti toccano il tubo di torsione.

1. Rimuovere i morsetti o le pinze.

Ora è sicuro rimuovere i morsetti o le pinze che hai usato per tenere entrambi i barra di torsione e la porta del garage stessa al loro posto.

Nota: quando aggiungere o srotolare nuovamente 1 o 2 morsetti deve essere tenuto premuto o pinze a quarto di giro.

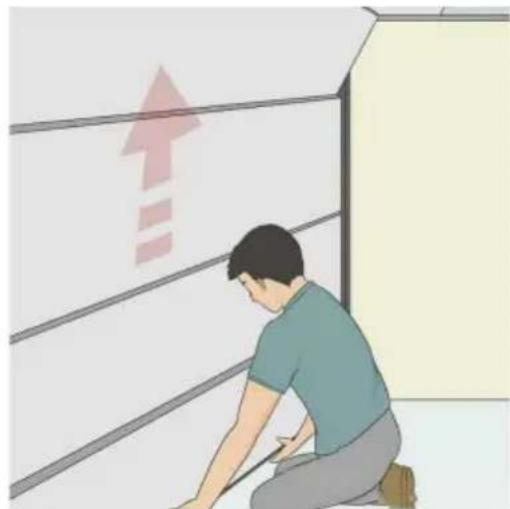

1. Controllare il bilanciamento dopo l'installazione.

Lasciare la porta a metà strada:

Se la porta si muove su se stessa, significa che le molle di torsione sono troppo avvolte, in questo caso, srotolare entrambe le molle di torsione di 1 o 2 quarti di giro fino a la porta si bilancia da sola.

MANUTENZIONE

1. Utilizzare un detergente neutro e una spazzola morbida per pulire la porta del garage più volt volte all'anno.
2. Utilizzare uno spray oleoso leggero su tutte le molle, cerniere, rulli e perni punti almeno una volta all'anno per consentire alla porta del garage di scorrere dolcemente verso l'alto e giù.
3. Una volta all'anno, dovresti ispezionare attentamente la porta elettrica del garage e stringere tutte le viti, i dadi o i bulloni eventualmente allentati.
4. Utilizzando un panno e un detergente concentrato ma non corrosivo, pulire la guida della porta del garage e pulire accuratamente tutte le parti esposte del rullo per rimuovere tutta l'umidità in eccesso.
