| Type de produit | Ressort de torsion pour porte de garage |
| Marque | Vevor |
| Modèle | 218-2-26 |
| Diamètre du fil | 0,218 pouce (5,54 mm) |
| Diamètre intérieur | 2 pouces (50,8 mm) |
| Longueur | 26 pouces (660,4 mm) |
| Matériau | Acier 82B moulé (Cast Aluminium selon notice) |
| Couleur | Aucune finition spécifiée (acier nu) |
| Nombre de ressorts livrés | 2 (un dextrogyre et un lévogyre) |
| Accessoires inclus | Barres d'enroulement (x2), gants (1 paire), clé de montage, manuel |
| Utilisation prévue | Contre-équilibrage de porte de garage à torsion |
| Orientation du ressort | Distinguer lévogyre (gauche) / dextrogyre (droite) – voir manuel |
| Réglage de tension | Par quarts de tour avec barres d'enroulement (30 à 36 quarts selon hauteur) |
| Sécurité | Installation professionnelle recommandée ; débrancher l'ouvre-porte ; utiliser pinces de verrouillage ; porter gants et protection oculaire |
| Entretien | Nettoyage avec nettoyant neutre et brosse douce plusieurs fois par an ; lubrification annuelle (spray huile léger sur ressorts, charnières, rouleaux) |
| Inspection annuelle | Vérifier et serrer toutes les vis, écrous, boulons ; nettoyer rails et rouleaux |
| Réparabilité | Pièces détachées disponibles (ressorts, cônes, tambours) ; remplacement possible par un professionnel |
| Garantie | Certificat de garantie électronique via www.vevor.com/support |
| Assistance technique | www.vevor.com/support |
| Dimensions du colis | Non spécifié (environ 27 x 3 x 3 pouces) |
FOIRE AUX QUESTIONS - 218-2-26 Vevor
Questions des utilisateurs sur 218-2-26 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ressort de porte de garage au format PDF gratuitement ! Retrouvez votre notice 218-2-26 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 218-2-26 de la marque Vevor.
MODE D'EMPLOI 218-2-26 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
RESSORT DE PORTE DE GARAGE
MODÈLE : 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/
234-2-31/250-2-32/218-2-26/225-2-24
GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
RESSORT DE PORTE DE GARAGE
MODÈLE : 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/
234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
CONSIGNES DE SÉCURITÉ
WARNING
- Manipulez et installez correctement les ressorts de torsion, les ressorts d'expansion et autre quincaillerie de porte de garage, sinon des blessures graves ou la mort peuvent se produire!
- Lisez et comprenez toutes les instructions avant de commencer à travailler.
- Une installation professionnelle est recommandée.
- N'essayez pas de l'installer vous-même à moins de disposer des bons outils, capacité mécanique raisonnable, expérience et force du bras.
- Les ressorts et les accessoires sont soumis à une tension extrême à tout moment. la tension des ressorts doit être relâchée avant toute intervention.
- Faites attention à la sécurité du personnel environnant pendant installation.
MODÈLE ET PARAMÈTRES
| Modèle\Description | Diamètre du fil x diamètre intérieur x longueur | Matériel |
| 207-2-24 | 0,207 x 2 x 24 pouces | 82B CastAluminium |
| 250-2-35 | 0,250 x 2 x 35 pouces | |
| 225-2-27 | 0,225 x 2 x 27 pouces | |
| 250-2-31 | 0,25x2x31 pouces | |
| 234-2-28 | 0,234 x 2 x 28 pouces | |
| 234-2-31 | 0,234 x 2 x 31 pouces | |
| 250-2-32 | 0,25x2x32 pouces | |
| 218-2-26 | 0,218 x 2 x 26 pouces | |
| 225-2-24 | 0,225 x 2 x 24 pouces | |
| GZ-22 | 0,207 x 2 x 22 pouces | 82B CastAluminium |
| GZ-23 | 0,218 x 2 x 23 pouces | |
| GZ-24 | 0,218 x 2 x 24 pouces | |
| GZ-28 | 0,25 x 2 x 28 pouces | |
| GZ-29 | 0,25x2x29 pouces | |
| GZ-30 | 0,25 x 2 x 30 pouces |

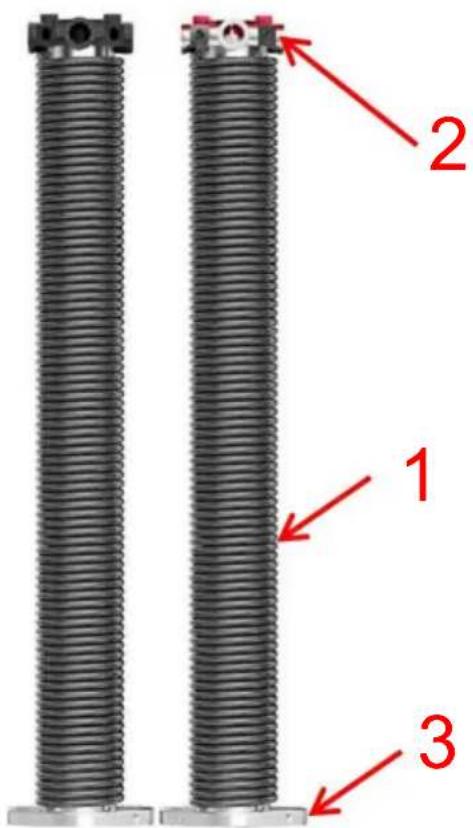

SCHÉMA DE STRUCTURE
- Ressort de torsion 2. Bloc de régulation 3. Bloc fixe
COMPOSANTS
| Non. | Image | Nom | Quantité |
| 1 |  | Ressort (dextrogyre) | 1 |
| 2 |  | Ressort (lévogyre) | 1 |
| 3 |  | Barres d'enroulement | 2 |
| 4 |  | Gants | 1 paire |
| 5 |  | Clé de montage | 1 |
| 6 |    | Manuel d'utilisation | 1 |
UTILISATION DU PRODUIT
-

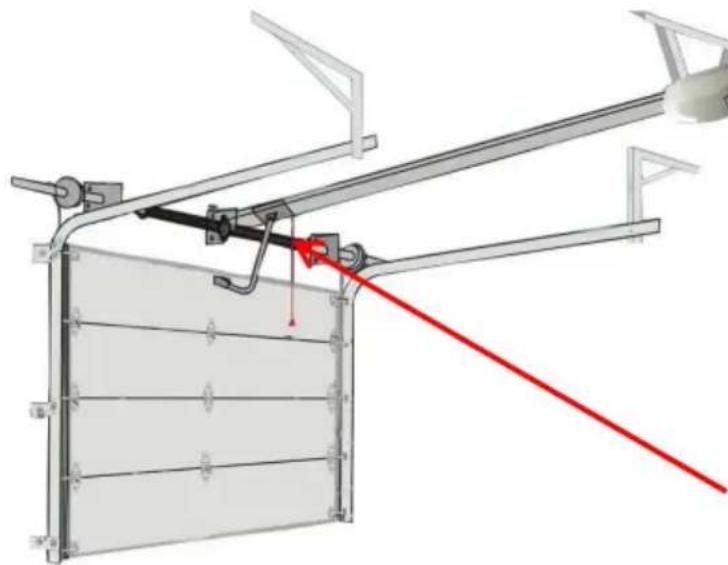

Machine de porte 2. Rail de guidage horizontal 3. Support de rail de guidage horizontal
-
La roue à fil 5. Étagère de l'arbre de bord 6. Étagère de l'axe 7. Ressort de torsion 8. Arbre à ressort de torsion 9. Câble métallique 10. Support de rail de guidage vertical 11. Supports de porte 12. Des deux côtés de la charnière et du rouleau 13. Support supérieur et rouleau 14. Poignée de déverrouillage d'urgence 15. Bielle 16. Charnière centrale 17. Support inférieur et rouleau 18. Interrupteurs à bouton mural

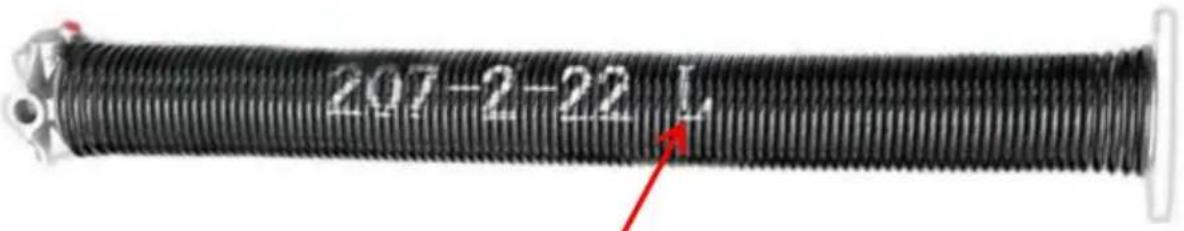

Distinction lévogyre/dextrogyre :
L (lévogyre) / R (dextrogyre)

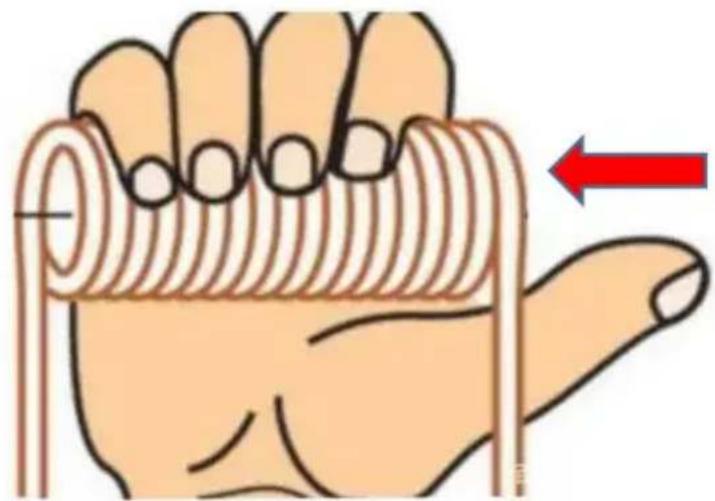

ASTUCE UTILE : faites un « O » avec votre index et votre pouce. En utilisant le bout de votre doigt comme extrémité du fil, suivez la direction le long de votre doigt et cela vous donnera la direction dans laquelle le ressort est enroulé.
Régler la tension du ressort : Il est dangereux de régler le ressort de torsion, veuillez faire appel à un professionnel pour procéder au réglage.
Il est dangereux de démonter le ressort de torsion. Veuillez faire appel à un professionnel pour l'opération.
- Débranchez l'ouvre-porte de garage et fixez la porte sur le rail.
Débranchez l'ouvre-porte de garage pour que la porte reste fermée. Utilisez
une pince de verrouillage ou une pince en C pour fixer la porte au rail afin de l'empêcher de ouverture lorsque vous relâchez la tension sur les ressorts.

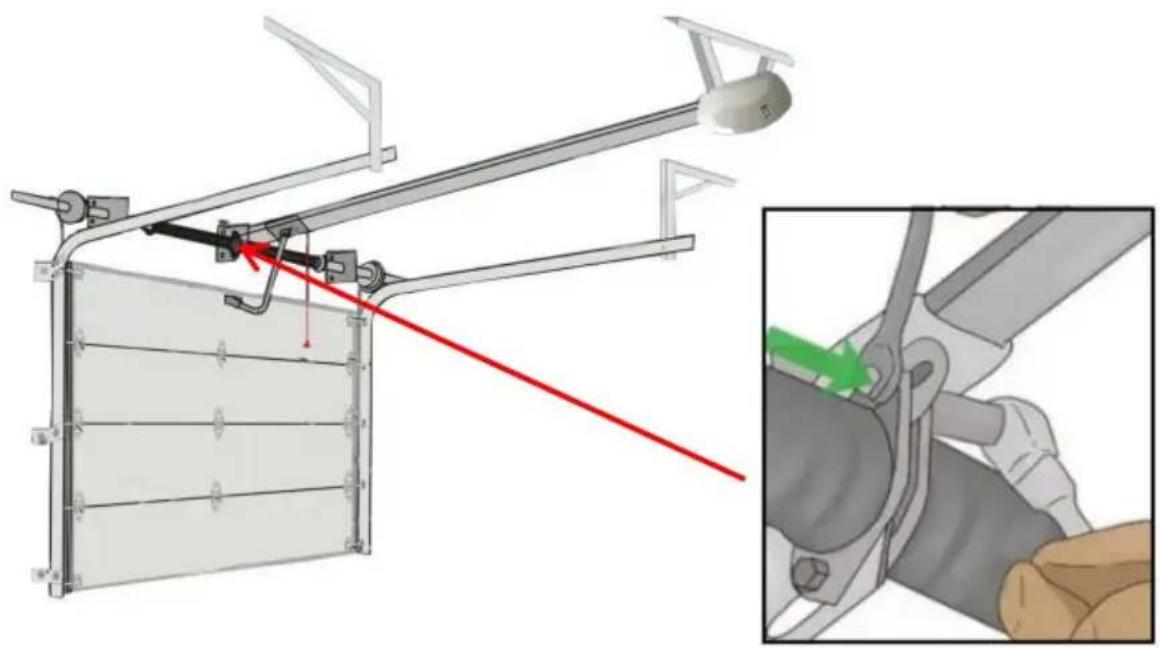

- Desserrez les vis de réglage tout en maintenant chaque ressort avec une barre d'enroulement.
Placez une échelle solide à côté des ressorts, plutôt que de travailler
directement devant eux, pour des raisons de sécurité. Mettez une protection pour les yeux et gants en cuir. Poussez une barre d'enroulement dans le trou inférieur de l'enroulement cône à l'extérieur d'un ressort. Utilisez une clé pour desserrer les 2 vis de réglage.
Maintenez fermement la barre car le ressort se dilatera puissamment à mesure que le les vis sont desserrées. Répétez l'opération de l'autre côté. Pour vous assurer que les barres s'adaptent Insérez-les solidement dans les trous du cône d'enroulement et limez les extrémités.
Note:
A : À l'aide d'un tournevis, d'un poinçon ou de poignées de pinces, dérouler les barres pourrait entraîner des blessures graves, car ces outils ne sont pas conçus pour maintenir le ressort en place.
B : Évitez de monter sur un seau ou une chaise pour atteindre les sources. Utilisez un échelle pour minimiser les risques de blessures.

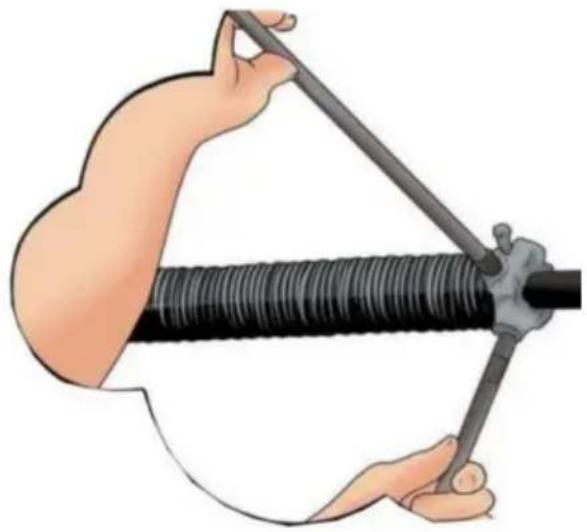

- Déroulez chaque ressort à l'aide de 2 barres d'enroulement.
Positionnez la deuxième barre d'enroulement dans un trou du cône d'enroulement à un angle perpendiculaire au premier. Déroulez le ressort % de tour à la fois en déplaçant 1 barre d'enroulement jusqu'à la prochaine position perpendiculaire ouverte après chaque % de tour. Répétez l'opération sur l'autre ressort.
- Retirez les écrous et les boulons, puis faites glisser les ressorts jusqu'au support d'extrémité.
À l'aide d'une clé, retirez les 2 écrous et boulons qui fixent chaque cône de ressort au support central. Faites ensuite glisser chaque ressort vers le support d'extrémité.
- Fixez le tube et retirez les ressorts, les câbles et les enrouleurs de câbles.
Utilisez une pince de verrouillage ou une pince en C pour fixer le tube de torsion au centre support pour l'empêcher de bouger. Ensuite, utilisez une clé pour desserrer l'ensemble vis sur les deux tambours de câble de levage. Débranchez les câbles de levage, puis faites glisser le tambours de câbles et ressorts hors du tube de torsion.
Remarque : La fixation du tube est une étape essentielle qui empêchera le tube de se déplacer et potentiellement vous blesser, alors assurez-vous de verrouiller complètement le tube en place.
INSTALLATION DES NOUVEAUX RESSORTS
WARNING
Il est dangereux d'installer le ressort de torsion. Veuillez faire appel à un professionne opérer.
- Faites glisser le ressort gauche sur le tube et ajoutez le tambour de câble.
Lorsque vos nouveaux ressorts arrivent, placez le nouveau ressort gauche sur le tube de torsion, en faisant assurez-vous que le cône stationnaire à l'extrémité du ressort fait face au support central.
Après avoir glissé le nouveau ressort en place, remplacez le tambour de câble et insérez le barre de torsion dans le support de palier gauche.
- Installez le roulement central et le ressort droit, puis fixez les cônes.
Faites glisser la barre de torsion vers la gauche puis ajoutez le roulement central. Faites glisser le ressort droit sur la barre et appuyez sur le roulement dans le cône stationnaire. Connectez les deux cônes stationnaires sur le support central avec les écrous et les boulons que vous avez retirés précédemment. Retirez la pince de verrouillage ou la pince du support central.
- Enfilez les câbles et serrez les tambours.
Faites passer le câble de levage entre le rouleau et le montant de la porte. Faites glisser la butée du câble de levage à travers la fente du câble sur le tambour. Fixez ensuite la pince de verrouillage au tube de torsion pour le fixer en place. Faites tourner le tambour pour enrouler le câble dans les rainures, puis serrez les vis de serrage. Répétez l'opération de l'autre côté, en laissant la pince de verrouillage en place.
Remarque : pour que la porte fonctionne correctement, vous avez besoin de la même quantité de tension sur des deux côtés, veillez donc à serrer chaque côté uniformément.
Insérez 2 barres d'enroulement dans le cône d'enroulement de manière à ce qu'elles soient perpendiculaires l'une à l'autre autre. Utilisez les barres pour faire tourner le ressort de % de tour à la fois, en déplaçant les barres vers le nouveau trous dans le cône si nécessaire. Suivez les recommandations du fournisseur pour
Nombre de tours à effectuer. Répétez l'opération sur l'autre ressort.
Note:
R : En général, vous aurez besoin de 30 quarts de tour pour une porte de 2,1 m (7 pi) de haut et de 36 quarts de tour pour une porte de 8 pi (2,4 m) de hauteur.
B : Un enroulement trop serré du ressort pourrait le casser et vous blesser, alors assurez-vous suivre les recommandations du fournisseur et ne pas trop serrer le ressort.
- Étirez les ressorts de 1/4 pouce (6,4 mm).
Lorsque le ressort est complètement enroulé, laissez 1 barre d'enroulement dans une fente du cône qui est perpendiculaire au sol. Tapez sur la barre d'enroulement avec un marteau pour étirer le ressort 1/4 pouce (6,4 mm) à partir du centre. Répétez de l'autre côté.
- Serrez les vis de réglage.
Serrez chaque vis de réglage jusqu'à ce qu'elle entre en contact avec le tube de torsion. Serrage des vis plus que cela pourrait déformer ou percer le tube de torsion, alors assurez-vous de faire moins plus d'une rotation complète une fois que les vis touchent le tube de torsion.
- Retirez les pinces ou les colliers.
Il est maintenant possible de retirer en toute sécurité les pinces ou les pinces que vous avez utilisées pour maintenir les deux barre de torsion et la porte de garage elle-même en place.
Remarque : Quand ajouter ou desserrer à nouveau 1 ou 2 , doit être maintenu sur le pinces quart de tour ou pinces.
- Vérifiez le solde après l'installation.
Laissez la porte à mi-chemin :
Si la porte se soulève sur elle-même, cela signifie que les ressorts de torsion sont trop tendus, dans ce cas, pour dérouler les deux ressorts de torsion de 1 ou 2 quarts de tour jusqu'à la porte s'équilibre elle-même.
ENTRETIEN
- Utilisez un nettoyant neutre et une brosse douce pour nettoyer la porte de garage plusieurs fois. fois par an.
- Utilisez un spray d'huile léger sur tous les ressorts, charnières, rouleaux et pivots points au moins une fois par an pour permettre à votre porte de garage de glisser en douceur et vers le bas.
- Une fois par an, vous devez inspecter minutieusement la porte de garage électrique et serrez toutes les vis, écrous ou boulons qui pourraient être desserrés.
- À l'aide d'un chiffon et d'un nettoyant concentré mais non corrosif, essuyez
le rail de la porte de garage et nettoyez soigneusement toutes les parties exposées du rouleau pour éliminer tout excès d'humidité.
