250-2-35 - Garagentorfeder Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Garagentorfeder (Torsion)
Marke	Vevor
Modell	250-2-35
Drahtdurchmesser	0,250 Zoll (6,35 mm)
Innendurchmesser	2 Zoll (50,8 mm)
Länge	35 Zoll (88,9 cm)
Material	82B-Stahl mit Aluminiumguss
Enthaltene Komponenten	Eine rechtsgängige Feder, eine linksgängige Feder, zwei Wickelstäbe, ein Paar Handschuhe, ein Montageschlüssel, ein Handbuch
Hauptfunktionen	Das Gewicht der Garagentor ausgleichen, um das manuelle oder motorisierte Öffnen und Schließen zu erleichtern
Federtypen	Torsionsfedern (rechtsgängig und linksgängig)
Empfohlene Verwendung	Sektionalgaragentore mit Torsion
Sicherheitshinweise	Nicht versuchen, die Installation ohne mechanische Kenntnisse durchzuführen; immer die Spannung vor dem Eingriff lösen; Handschuhe und Augenschutz tragen; eine stabile Leiter verwenden
Spannungseinstellung	Wird durch Vierteldrehungen mit zwei Wickelstäben durchgeführt; erfordert besondere Aufmerksamkeit, um Verletzungen zu vermeiden
Typische Anzahl von Umdrehungen	30 Vierteldrehungen für eine 2,1 m hohe Tür, 36 für 2,4 m
Wartung	Mehrmals im Jahr mit einem Neutralreiniger und einer weichen Bürste reinigen; Federn, Scharniere und Rollen mindestens einmal im Jahr mit einem leichten Ölspray schmieren
Überprüfung nach der Installation	Lassen Sie die Tür auf halbem Weg; wenn sie sich hebt, Spannung reduzieren; wenn sie fällt, Spannung erhöhen
Kompatibilität	Modelle 207-2-24, 225-2-27, 250-2-31, 234-2-28, 234-2-31, 250-2-32, 218-2-26, 225-2-24, GZ-22 bis GZ-30
Technischer Support	Vevor-Website: www.vevor.com/support

Häufig gestellte Fragen - 250-2-35 Vevor

Was ist der Unterschied zwischen einer rechtsgängigen und einer linksgängigen Feder?

Die rechtsgängige Feder wickelt sich im Uhrzeigersinn (vom Ende aus gesehen), während die linksgängige gegen den Uhrzeigersinn wickelt. Zur Unterscheidung formen Sie mit Daumen und Zeigefinger ein 'O': Folgen Sie der Drahtrichtung entlang des Fingers.

Wie installiere ich die Vevor Torsionsfeder 250-2-35?

Die Installation ist gefährlich und sollte von einem Fachmann durchgeführt werden. Die allgemeinen Schritte umfassen: Türöffner abklemmen, Tür an der Schiene sichern, Spannung der alten Federn lösen, Komponenten entfernen, neue Feder auf die Welle schieben, Seile aufwickeln, Feder in Vierteldrehungen spannen und Gleichgewicht prüfen.

Welche Werkzeuge werden mit der Feder geliefert?

Das Kit enthält zwei Wickelstäbe, ein Paar Handschuhe, einen Montageschlüssel und das Bedienungshandbuch. Die Federn (rechtsgängig und linksgängig) sind ebenfalls enthalten.

Was sind die genauen Abmessungen des Modells 250-2-35?

Drahtdurchmesser: 0,250 Zoll (6,35 mm), Innendurchmesser: 2 Zoll (50,8 mm), Länge: 35 Zoll (88,9 cm).

Wie stelle ich die Federspannung ein?

Stecken Sie zwei Wickelstäbe in die Löcher des Wickelkonus. Drehen Sie die Feder in Vierteldrehungen, indem Sie die Stäbe bewegen. Für eine 7 Fuß (2,1 m) hohe Tür führen Sie 30 Vierteldrehungen durch; für 8 Fuß (2,4 m) 36 Vierteldrehungen. Nicht übermäßig anziehen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer Lederhandschuhe und einen Augenschutz. Verwenden Sie eine stabile Leiter, stellen Sie sich niemals direkt vor die Federn. Schalten Sie den Türöffner aus und sichern Sie die Tür an der Schiene, bevor Sie arbeiten. Versuchen Sie nicht die Installation ohne mechanische Kenntnisse.

Wie warte ich die Garagentorfeder?

Reinigen Sie die Tür mehrmals im Jahr mit einem Neutralreiniger und einer weichen Bürste. Schmieren Sie Federn, Scharniere, Rollen und Drehpunkte mindestens einmal im Jahr mit einem leichten Ölspray. Überprüfen und ziehen Sie Schrauben und Bolzen jährlich nach.

Was tun, wenn die Tür nach der Installation nicht ausbalanciert ist?

Lassen Sie die Tür auf halbem Weg. Wenn sie sich von allein hebt, sind die Federn zu stark gespannt: 1 oder 2 Vierteldrehungen lösen. Wenn sie fällt, sind sie zu locker: 1 oder 2 Vierteldrehungen hinzufügen.

Ist die Feder 250-2-35 mit anderen Türmodellen kompatibel?

Diese Feder ist mit den im Handbuch aufgeführten Modellen kompatibel: 207-2-24, 225-2-27, 250-2-31, 234-2-28, 234-2-31, 250-2-32, 218-2-26, 225-2-24, GZ-22 bis GZ-30. Überprüfen Sie die genauen Abmessungen für Ihre Tür.

Wo finde ich technischen Support für dieses Produkt?

Bei Fragen oder technischem Support besuchen Sie die Vevor-Website: www.vevor.com/support. Das elektronische Garantiezertifikat ist dort ebenfalls verfügbar.

BEDIENUNGSANLEITUNG 250-2-35 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

L(Levorotisch) / R(Draaibaar)

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GARAGENTORFEDER

MODELL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

1. Torsionsfedern, Zugfedern und Spannfedern sachgemäß handhaben und montieren andere Garagentorbeschläge, andernfalls kann es zu schweren Verletzungen oder zum Tod kommen geschehen!
2. Lesen und verstehen Sie alle Anweisungen, bevor Sie mit der Arbeit beginnen.
3. Eine professionelle Installation wird empfohlen.
4. Versuchen Sie nicht, die Installation selbst durchzuführen, es sei denn, Sie verfügen über die richtigen Werkzeuge. angemessene mechanische Fähigkeiten, Erfahrung und Oberarmstärke.
5. Federn und Zubehör stehen ständig unter extremer Spannung. Alle Vor der Durchführung jeglicher Arbeiten muss die Spannung der Federn gelöst werden.
6. Achten Sie auf die Sicherheit des umstehenden Personals während Installation.

MODELL UND PARAMETER

Beschreibung Modell	Drahtdurchmesser x Innendurchmesser x Länge	Material
207-2-24	0,207 x 2 x 24 Zoll	82B und BesetzungAluminium
250-2-35	0,250 x 2 x 35 Zoll
225-2-27	0,225 x 2 x 27 Zoll
250-2-31	0,25 x 2 x 31 Zoll
234-2-28	0,234 x 2 x 28 Zoll
234-2-31	0,234 x 2 x 31 Zoll
250-2-32	0,25 x 2 x 32 Zoll
218-2-26	0,218 x 2 x 26 Zoll
225-2-24	0,225 x 2 x 24 Zoll
GZ-22	0,207 x 2 x 22 Zoll	82B und BesetzungAluminium
GZ-23	0,218 x 2 x 23 Zoll
GZ-24	0,218 x 2 x 24 Zoll
GZ-28	0,25 x 2 x 28 Zoll
GZ-29	0,25 x 2 x 29 Zoll
GZ-30	0,25 x 2 x 30 Zoll

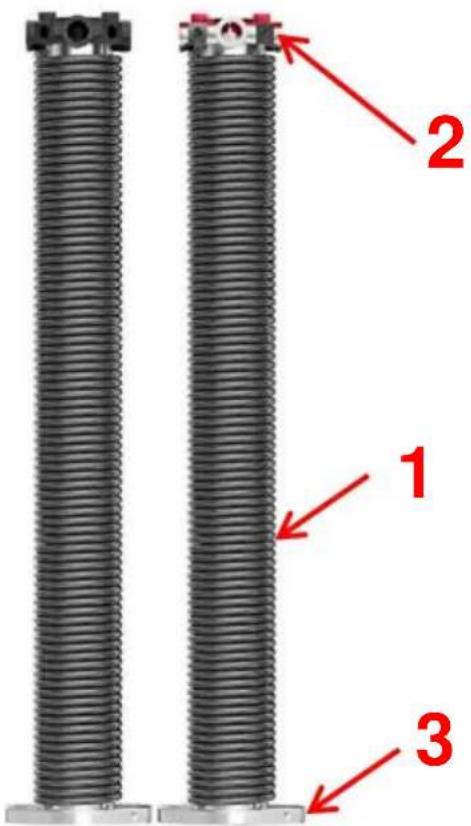

STRUKTURDIAGRAMM

1. Torsionsfeder 2. Regelblock 3. Fester Block

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Feder (rechtsdrehend)	1
2		Feder (linksdrehend)	1
3		Wicklungsstäbe	2
4		Handschuhe	1 Paar
5		Montageschlüssel	1
6		Bedienungsanleitung	1

PRODUKTVERWENDUNG

1. Türmaschine 2. Horizontale Führungsschiene 3. Horizontale Führungsschienenhalterung

2. Das Drahtrad 5. Randwellenregal 6. Achsenregal 7. Torsionsfeder 8. Torsionsfederwelle 9. Drahtseil 10. Vertikale Führungsschienenhalterung 11. Türstützen 12. Auf beiden Seiten des Scharniers und der Rolle 13. Obere Halterung und Rolle 14.

Notentriegelungs-Schüttelhandgriff 15. Verbindungsstange 16. Mittleres Scharnier 17. Untere Halterung und Rolle 18. Wandschalter

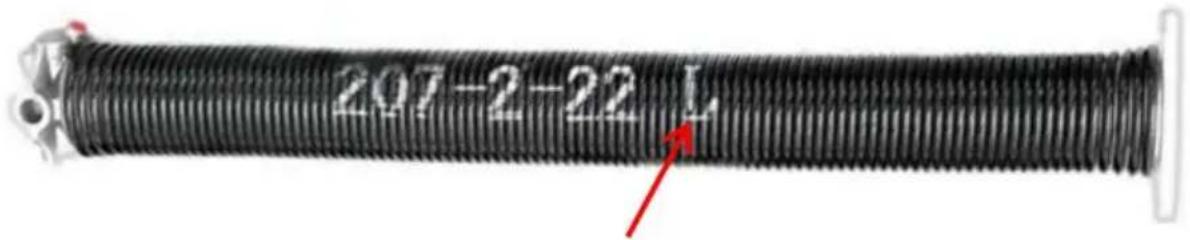

Unterscheidung zwischen linksdrehend und rechtsdrehend:

L (linksdrehend) / R (rechtsdrehend)

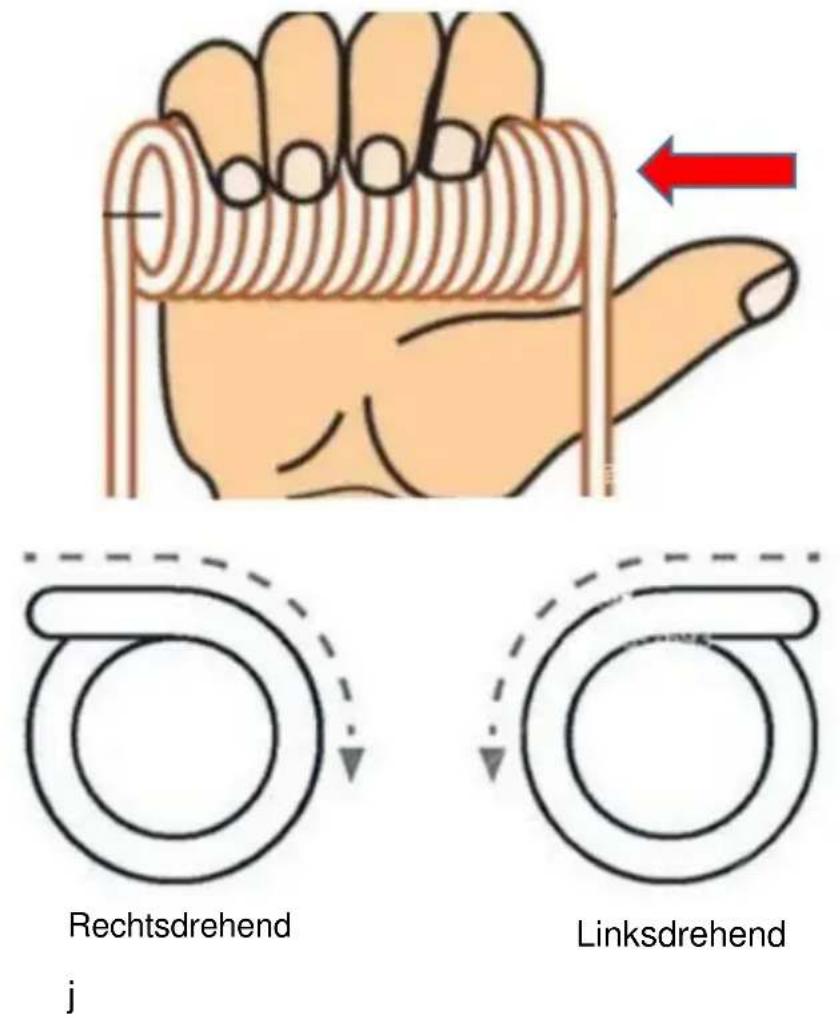

HILFREICHER TRICK: Bilden Sie mit Zeigefinger und Daumen ein „O“. Verwenden Sie die Fingerspitze als Ende des Drahtes und folgen Sie der Richtung an Ihrem Finger entlang. So erfahren Sie, in welche Richtung die Feder gewickelt ist.

Stellen Sie die Federspannung ein: Das Einstellen der Torsionsfeder ist gefährlich. Wenden Sie sich zur Einstellung bitte an einen Fachmann.

ENTFERNEN DER ALTEN FEDERN

WARNING

Das Entfernen der Torsionsfeder ist gefährlich. Wenden Sie sich für die Reparatur bitte an einen Fachmann.

1. Den Garagentoröffner ausstecken und das Tor an der Schiene festklemmen. Trennen Sie den Garagentoröffner, damit das Tor geschlossen bleibt. Verwenden Sie Feststellzange oder C-Klemme, um die Tür an der Schiene zu befestigen, damit sie nicht öffnet sich, wenn Sie die Spannung der Federn lösen.

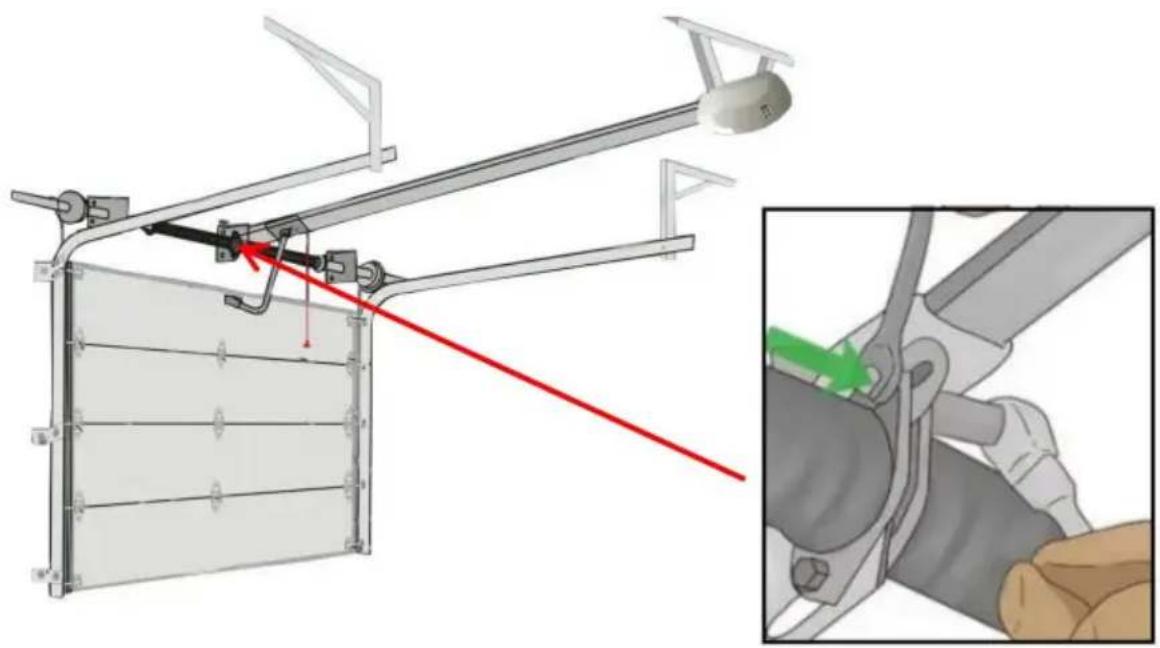

1. Lösen Sie die Stellschrauben, während Sie jede Feder mit einer Wickelstange festhalten. Stellen Sie eine stabile Leiter neben die Federn, anstatt zu arbeiten direkt vor ihnen, aus Sicherheitsgründen. Setzen Sie einen Augenschutz auf und Lederhandschuhe. Schieben Sie eine Wickelstange in das untere Loch der Wickelstange Kegel an der Außenseite einer Feder. Lösen Sie die beiden Stellschrauben mit einem Schraubenschlüssel. Halten Sie die Stange gut fest, da sich die Feder beim Einführen des Schrauben gelöst werden. Wiederholen Sie dies auf der anderen Seite. Um sicherzustellen, dass die Stangen passen Sicher in die Löcher des Wickelkegels einführen und die Enden abfeilen.

Notiz:

A: Mit einem Schraubendreher, einem Durchschlag oder einer Zange können Sie die Stangen abwickeln.

kann zu schweren Verletzungen führen, da diese Werkzeuge nicht dafür ausgelegt sind, die

Feder an Ort und Stelle.

B: Vermeiden Sie es, auf einem Eimer oder Stuhl zu stehen, um an die Federn zu gelangen. Verwenden Sie einen stabilen

Leiter, um das Verletzungsrisiko zu minimieren.

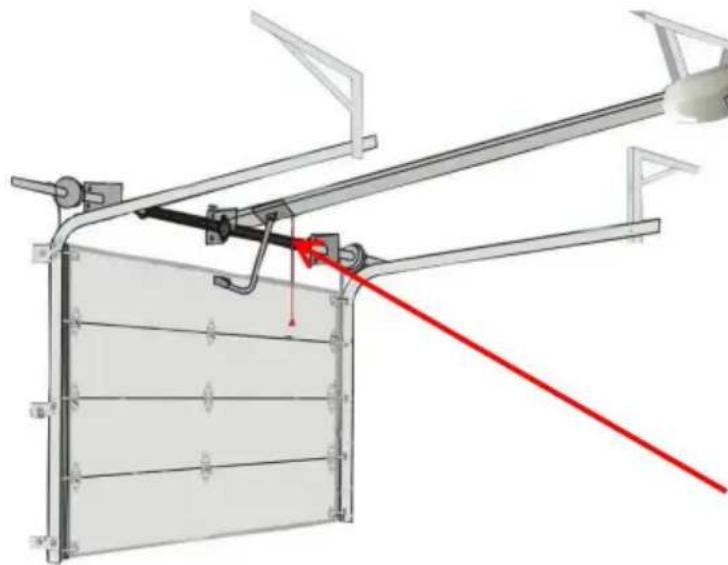

1. Wickeln Sie jede Feder mit Hilfe von 2 Wickelstäben ab.

Positionieren Sie den zweiten Wickelstab in einem Loch auf dem Wickelkegel an einer senkrechten Winkel zur ersten. Wickeln Sie die Feder um jeweils eine

1 Wickelstange nach jeder %-Drehung in die nächste offene senkrechte Position.

Wiederholen Sie den Vorgang an der anderen Feder.

1. Entfernen Sie die Schrauben und Muttern und schieben Sie dann die Federn zur Endhalterung. Entfernen Sie mit einem Schraubenschlüssel die beiden Muttern und Schrauben, mit denen jeder Federkegel befestigt ist zur Mittelhalterung. Schieben Sie dann jede Feder zur Endhalterung.

1. Sichern Sie das Rohr und entfernen Sie die Federn, Kabel und Kabeltrommeln.

Befestigen Sie das Torsionsrohr mit einer Feststellzange oder einer C-Klemme am Mittelstück Halterung, damit sie sich nicht bewegt. Lösen Sie dann mit einem Schraubenschlüssel die Halterung Schrauben Sie die beiden Hubseiltrommeln ab. Trennen Sie die Hubseile und schieben Sie dann die Seiltrommeln und Federn vom Torsionsrohr.

Hinweis: Das Sichern des Rohrs ist ein wichtiger Schritt, der verhindert, dass das Rohr bewegen und Sie möglicherweise verletzen, also achten Sie darauf, das Rohr vollständig zu verriegeln an Ort und Stelle.

MONTAGE DER NEUEN FEDERN

WARNING

Der Einbau der Torsionsfeder ist gefährlich. Bitte rufen Sie einen Fachmann zu bedienen.

1. Die linke Feder auf das Rohr schieben und die Kabeltrommel aufsetzen.

Wenn Ihre neuen Federn eintreffen, setzen Sie die neue linke Feder auf das Torsionsrohr und machen Sie Achten Sie darauf, dass der feststehende Kegel am Ende der Feder zur Mittelhalterung zeigt.

Nach dem Einschieben der neuen Feder wird die Seiltrommel wieder aufgesetzt und die Drehstab in den linken Lagerbock ein.

1. Bauen Sie das Mittellager und die rechte Feder ein und befestigen Sie anschließend die Kegel. Schieben Sie den Torsionsstab nach links und fügen Sie dann das Mittellager hinzu. Schieben Sie die rechte Feder auf die Stange und drücken Sie das Lager in den stationären Kegel. Verbinden Sie beide stationäre Kegel an der Mittelhalterung mit den Muttern und Schrauben, die Sie entfernt haben vorher. Feststellzange oder Klemme von der Mittelhalterung entfernen.

3.Fädeln Sie die Kabel ein und ziehen Sie die Trommeln fest.

Führen Sie das Hubkabel zwischen der Rolle und dem Türrahmen durch. Schieben Sie den Hubkabelstopper durch den Kabelschlitz an der Trommel. Anschließend befestigen Sie eine Feststellzange am Torsionsrohr um es zu sichern. Drehen Sie die Trommel, um das Kabel in die Rillen zu wickeln, und ziehen Sie es dann fest die Stellschrauben. Wiederholen Sie den Vorgang auf der anderen Seite und lassen Sie die Feststellzange an Ort und Stelle.

Hinweis: Damit die Tür richtig funktioniert, ist die gleiche Spannung an beiden Seiten, achten Sie also darauf, jede Seite gleichmäßig festzuziehen.

1. Die Federn aufziehen.

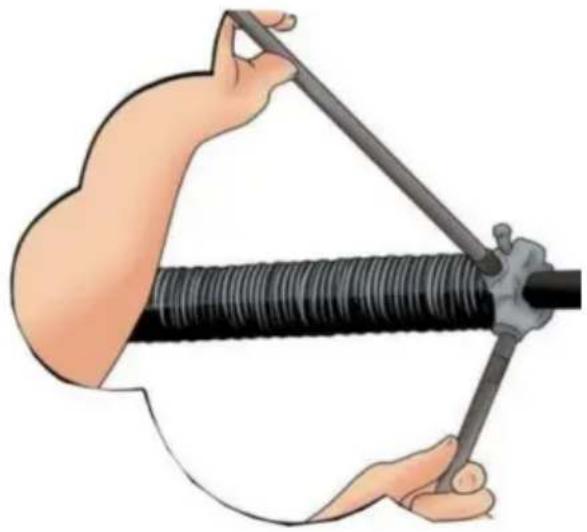

   2 Wickelstäbe senkrecht zueinander in den Wickelkegel einführen

Verwenden Sie die Stangen, um die Feder jeweils um eine Prozentdrehung zu drehen, und bewegen Sie die Stangen in die neue

Löcher im Kegel nach Bedarf. Befolgen Sie die Empfehlungen des Herstellers für die

Anzahl der Umdrehungen bis zum Abschluss. Wiederholen Sie dies mit der anderen Feder.

Notiz:

A: Im Allgemeinen benötigen Sie 30 Vierteldrehungen für eine 2,1 m hohe Tür und 36

Vierteldrehungen für eine 2,4 m hohe Tür.

B: Wenn Sie die Feder zu fest aufziehen, kann sie brechen und Sie verletzen.

Befolgen Sie die Empfehlungen des Lieferanten und drehen Sie die Feder nicht zu stark.

1. Dehnen Sie die Federn um 1/4 Zoll (6,4 mm).

Wenn die Feder vollständig aufgezogen ist, lassen Sie 1 Wickelstab in einem Schlitz des Kegels, der senkrecht zum Boden. Klopfen Sie mit einem Hammer auf die Wickelstange, um die Feder zu spannen 1/4 Zoll (6,4 mm) von der Mitte entfernt. Auf der anderen Seite wiederholen.

1. Die Stellschrauben festziehen.

Ziehen Sie jede Stellschraube fest, bis sie das Torsionsrohr berührt. Das Anziehen der Schrauben mehr als dies könnte das Torsionsrohr verformen oder durchbohren, also achten Sie darauf, weniger zu machen als eine volle Umdrehung, sobald die Schrauben das Torsionsrohr berühren.

1. Entfernen Sie die Klemmen oder Zangen.

Jetzt können Sie die Klammern oder Zangen, mit denen Sie die beiden

Torsionsstab und das Garagentor selbst an Ort und Stelle.

Hlnwels: Beim Hinzufügen oder Entfernen von 1 oder 2 Vierteldrehungen müssen erneut , muss festgehalten werden Klemmen oder Zangen verwendet werden.

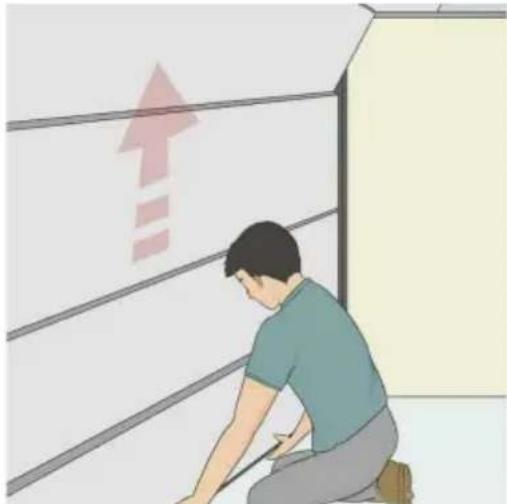

1. Überprüfen Sie den Saldo nach der Installation.

Lassen Sie die Tür in der halben Position:

Wenn sich die Tür nach oben bewegt, bedeutet dies, dass die Torsionsfeder zu stark gespannt ist. in diesem Fall, um beide Torsionsfedern 1 oder 2 Vierteldrehungen zu entspannen, bis der Türausgleich selbst.

WARTUNG

1. Reinigen Sie das Garagentor mit einem neutralen Reiniger und einer weichen Bürste mehrere mal im Jahr.
2. Verwenden Sie ein leichtes Ölspray auf allen Federn, Scharnieren, Rollen und Drehgelenken Punkte mindestens einmal im Jahr, um Ihr Garagentor reibungslos nach oben gleiten zu lassen und runter.
3. Einmal im Jahr sollten Sie das elektrische Garagentor gründlich überprüfen und ziehen Sie alle eventuell losen Schrauben, Muttern oder Bolzen fest.
4. Wischen Sie mit einem Tuch und einem konzentrierten, aber nicht ätzenden Reiniger die Garagentorschiene und reinigen Sie sorgfältig alle freiliegenden Teile der Rolle, um Entfernen Sie sämtliche überschüssige Feuchtigkeit.
