Type de produit	Chauffage solaire de piscine
Modèle	28032BX
Marque	Vevor
Nombre de capteurs solaires	4
Matériau des capteurs	Polyéthylène robuste
Diamètre de raccordement	32 mm à 38 mm
Augmentation de température	Jusqu'à 10 °F (≈ 5,5 °C)
Heures d'ensoleillement recommandées	Au moins 6 heures par jour
Type d'installation	Sur toit ou au sol
Utilisation	Avec pompe de piscine existante
Hivernage	Vidange obligatoire
Support technique	www.vevor.com/support
Certification	Garantie électronique
Contenu de l'emballage	4 capteurs, tuyaux de raccordement, colliers de serrage, embouts, coudes, adaptateur, manuel
Sécurité	Installation sur toit réservée à un professionnel ; éviter de marcher sur les capteurs
Entretien	Vérifier les fuites et resserrer les colliers si nécessaire
Réparabilité	Contacter le support pour les pièces détachées

FOIRE AUX QUESTIONS - 28032BX Vevor

Comment installer le chauffage solaire de piscine Vevor 28032BX ?

L'installation nécessite de raccorder les capteurs entre eux avec les tuyaux et colliers fournis, puis de les connecter au circuit de la pompe de la piscine. Placez les capteurs dans une zone ensoleillée (au moins 6 heures par jour). Suivez les étapes du manuel : assemblez les capteurs, fixez les embouts et coudes, puis connectez les tuyaux d'alimentation et de retour. Assurez-vous de vidanger le système avant l'hiver.

Quelle est la température d'augmentation attendue ?

Le système peut augmenter la température de l'eau de votre piscine jusqu'à 10 °F (environ 5,5 °C) pendant la saison, en fonction de l'ensoleillement et de la taille de la piscine.

Faut-il une pompe spéciale pour ce chauffage solaire ?

Non, le système utilise la pompe de piscine existante pour faire circuler l'eau à travers les capteurs solaires. Il suffit de brancher les tuyaux sur le filtre et le retour de la piscine.

Peut-on installer les capteurs sur un toit ?

Oui, l'installation sur toit est possible, mais elle est recommandée à un professionnel pour des raisons de sécurité. Utilisez des équipements de protection et assurez-vous que la structure peut supporter le poids.

Comment hiverner le système Vevor 28032BX ?

Pour l'hivernage, vidangez complètement les capteurs et les tuyaux. Retirez la soupape de décharge sous vide et les embouts en caoutchouc pour évacuer toute l'eau. Vous pouvez laisser les capteurs en place s'ils sont secs, ou les ranger à l'intérieur. Les dommages dus au gel ne sont pas couverts par la garantie.

Combien de capteurs sont inclus dans le kit ?

Le kit contient 4 capteurs solaires, ainsi que les tuyaux de raccordement, colliers de serrage, embouts, coudes et adaptateurs nécessaires à l'installation.

Quel entretien est nécessaire pour ce chauffage de piscine ?

L'entretien est minimal : vérifiez régulièrement l'absence de fuites aux raccords, resserrez les colliers si besoin, et nettoyez les capteurs si de la saleté bloque la lumière du soleil. En hiver, vidangez le système.

Que faire en cas de fuite sur le circuit solaire ?

En cas de fuite, coupez la pompe, inspectez les raccords et resserrez les colliers de serrage. Vérifiez que les tuyaux ne sont pas endommagés. Si la fuite persiste, contactez le support Vevor pour obtenir des pièces de rechange.

Est-ce que le système fonctionne par temps nuageux ?

Le rendement est réduit par temps nuageux. Il est déconseillé de faire circuler l'eau la nuit ou par temps froid, car cela pourrait refroidir la piscine. Utilisez une vanne de dérivation si la pompe doit fonctionner en l'absence de soleil.

Quelle est la garantie du Vevor 28032BX ?

Le produit est couvert par une garantie électronique. Pour plus d'informations, rendez-vous sur le site de support : www.vevor.com/support.

MODE D'EMPLOI 28032BX Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

Chauffage solaire de piscine

MODÈLE: 28032BX

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODÈLE: 28032BX

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement tous les instructions du manuel avant de l'utiliser. VEVOR se réserve le c d'interpréter clairement notre manuel d'utilisation. L'apparence du produ dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logic

de notre produit.

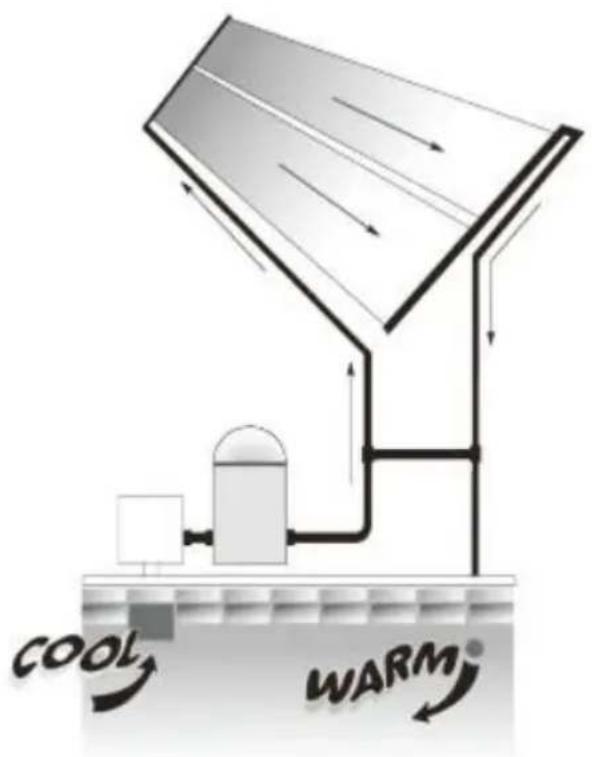

HOW SOLAR POOL HEATING WORKS

1. Grâce à votre pompe de piscine, l'eau est automatiquement pompé à travers les capteurs solaires.
2. L'eau est ensuite chauffée par le soleil pendant qu'elle se déplace à les collecteurs.
3. L'eau chauffée est renvoyée vers le piscine, à travers vos lignes de r
4. Vous profitez de votre propre piscine chauffée sans carburant frais.

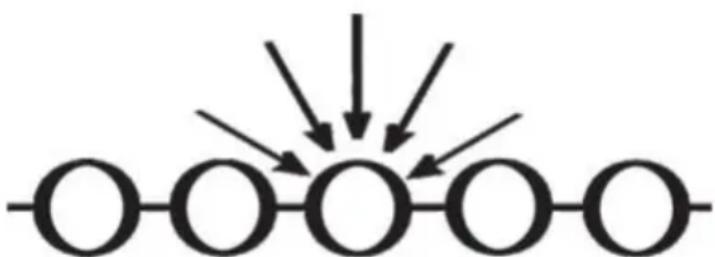

WHY SOLAR POOL HEATING WORKS BEST

1. L'eau est chauffée lorsqu'elle se déplace à travers le de nombreux tubes dans les capteurs solaires.
2. La conception du tube et de la toile emprisonne la chaleur et cay lumière lorsque le soleil se déplace dans le ciel
3. Le matériau en polyéthylène robuste ne rouille pas, ne se corrode ne s'écaille pas. De plus, le collecteur est réversible

a) Les capteurs solaires sont souvent installés sur les toits des bâtiments. À moins que vous ne soyez très familier avec le tra

sur les toits et disposer des échelles et des équipements de se appropriés équipement pour un tel travail, vous devriez embauche quelqu'un avec l'expérience nécessaire pour faire l'installation Le non-respect des pratiques sécuritaires sur un toit ou autre élevé structure peut entraîner une chute, ce qui peut entraîner une blessure grave pour vous.

b)Lors de l'installation de capteurs au sol, ne construisez pas un support de rack qui pourrait permettre aux enfants d'accéder à piscine.

IMPORTANT

LISEZ CE MANUEL ENTIÈREMENT AVANT DE COMMENCER L'ORIENTATION

COMPONENTS

article	Description	Qté

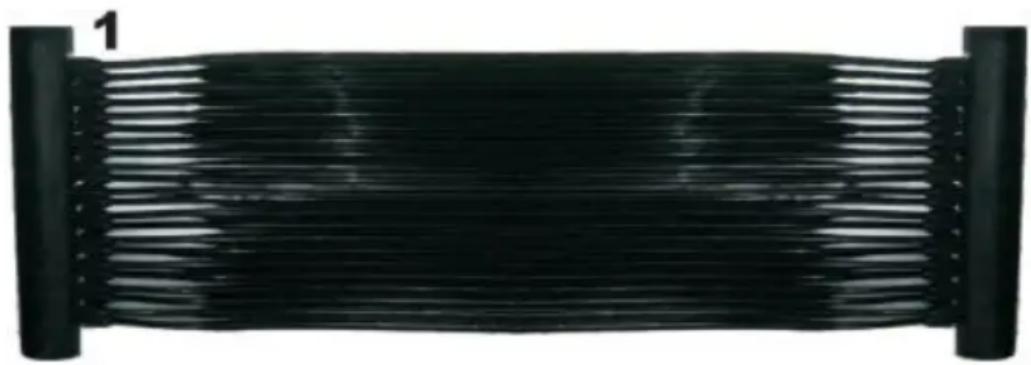

1	Capteur solaire	4
2	Caoutchouc embout	4
3	Collier de serrage en acier inoxydable 2"	20
4	Acier inoxydable 2,5" collier de serrage 33	4
5	Tuyau de raccordement en caoutchouc	6
6	Raccord coudé en caoutchouc	4
7	Adaptateur de tuyau D32-38 mm	4
8	Manuel	1

Black cylindrical object with horizontal grooves, no visible text or symbols

5

6

7

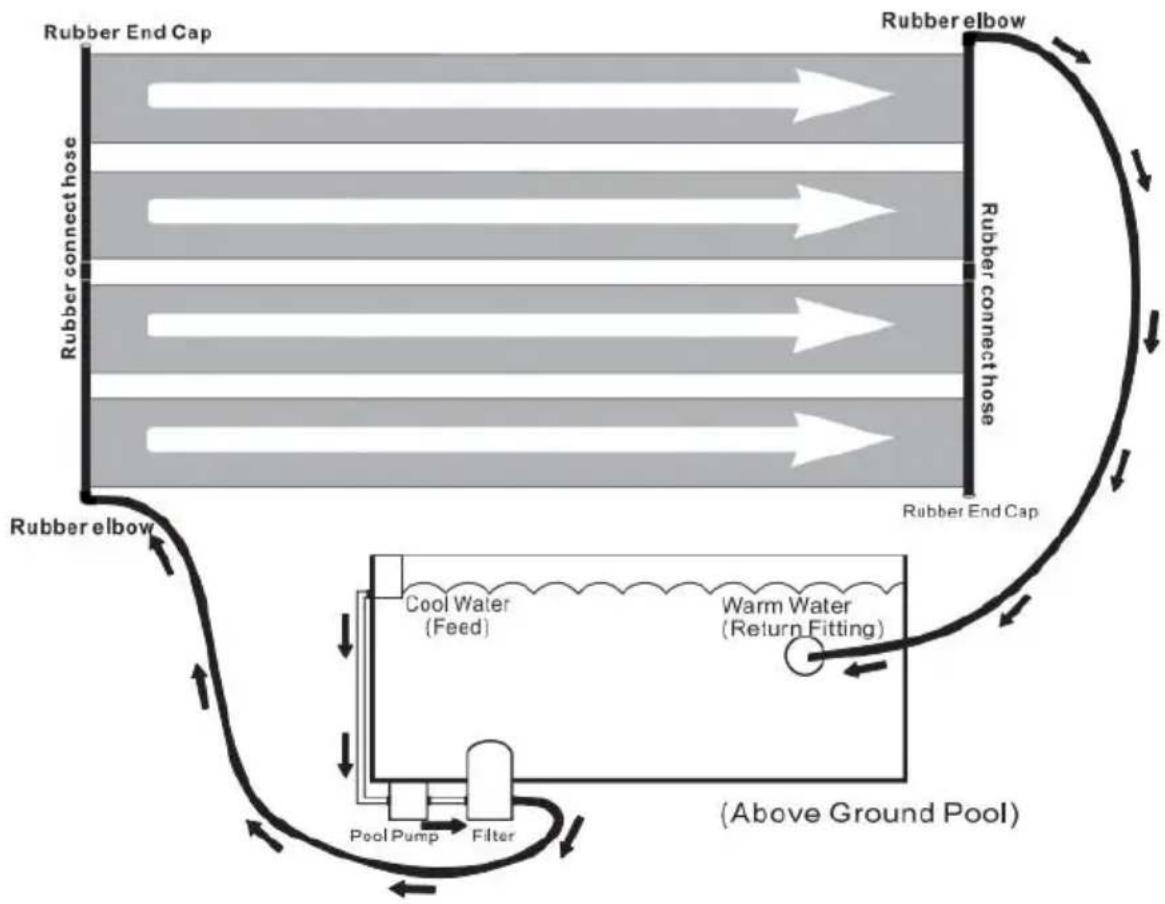

SYSTEM LAYOUT

Requis:

* Tournevis
* Pour installer votre système de chauffage solaire, vous aurez besoin de 2 tuyaux : un qui reliera l'équipement de la piscine au capteur et un qui reliera le capteur à la piscine.

INSTALLATION

1. Prévoyez une zone exempte de tout objet tranchant avec au moin heures d'autonomie. soleil par jour.
2. Laissez les collecteurs se détendre au soleil (30 minutes à une hNE PAS COUCHER DES COLLECTEURS SUR L'HERBE ÇA PEUTENDOMMAGER LA PELOUSE EN DESSOUS ! NE MARCHEZ PAS SLES COLLECTEURS.
3. Joignez les tuyaux collecteurs ensemble à l'aide d'un joint en caoutchouc noir tuyau de raccordement et deux colliers de serrage de Positionnez le tuyau de 2" serrez chaque extrémité du tuyau de raccordement en caoutchouc et serrer (comme indiqué). Ne pas trop serrer. Ne pas pousser tuyau de raccordement contre les tubes du collecteur.
4. Couvrez les embouts en caoutchouc aux extrémités de l'en-tête tuy avec des colliers de serrage de 2". Positionnez les colliers de serrage

et serrer (comme indiqué).

1. Couvrez les coudes en caoutchouc aux autres extrémités du tuyau collecteur avec des colliers serrage de 2". Positionnez le tuyau de 2" serre serrer (comme indiqué).

6.1 If se connecte au tuyau souple, insérez le D32-38 mm adaptateur du coude en caoutchoud Positionnez les colliers de serrage de 2,5" et s (comme indiqué).

6.2 Si vous vous connectez à un tuyau en PV mm de diamètre, n'installez pas l'adaptateur d de 32 à 38 mm sur le coude en caoutchouc. pouvez connectez directement au tuyau en PVC Positionnez ensuite les colliers de serrage de 2 serrez (comme indiqué)

1. Éteignez la pompe de la piscine.

2. Allez à la piscine et branchez le raccord de rond sur la piscine mur de l'intérieur pour que s'écoule pas (un bouchon d'hiver fonctionne bien) 9. Connectez un tuyau du filtre au coude inférie connecteur. Remplissez toujours le système par le

3. Connectez l'autre tuyau du raccord de retour de la piscine au autre connecteur coudé.

4. Depuis l'intérieur de la paroi de la piscine, retirez le bouchon qu placé dans le raccord de retour rond.

VOUS ÊTES MAINTENANT PRÊT À DÉMARRER VOTRE CHAUFFE-PISCINE SOLAIRE

1. Allumez la pompe. Vérifiez l'absence de fuites et resserrez les ra qui doivent être attention.

Remarque : Au démarrage, vous verrez des bulles d'air sortir par le de retour. Ceci est normal et s'arrêtera une fois que tout l'air aura e du panneau solaire. système de chauffage.

Un système correctement dimensionné et installé augmentera la température de la piscine jusqu'à 10 °F pendant la saison. Vous ne voudrez que faire circuler l'eau à travers le capteur solaire lorsque le brille. Quand il fait nuageux ou pluvieux, le solaire ne fonctionnera pas aussi bien (et vous ne le ferez probablement pas nager pendant ces périodes), mais votre eau sera à nouveau disponible à température a un ou deux jours chauds.

Partout où vous bénéficiez d'au moins 6 heures de plein soleil penda journée. plus les capteurs sont en plein soleil, mieux ils fonctionneron vous montez le panneau solaire sur un angle (comme un toit ou un support), le les collecteurs doivent être orientés vers le sud. en cas montage sur un rack posé au sol, positionnez le support de manière qu'il ne fournisse pas accès à la piscine pour les enfants.

Operation

1. Les capteurs doivent être froids au toucher lorsque le soleil brille eux et l'eau passe à travers. Cela signifie que la chaleur est transfé l'eau.
2. L'eau qui retourne dans votre piscine sera quelques degrés plus chaude que la piscine elle-même. C'est le plus efficace moyen de ch une grande étendue d'eau comme une piscine. Continuez à faire circul'eau ce qui ajoute quelques degrés à chaque passage.
3. Faire circuler l'eau dans les capteurs solaires au moins 6 heures jour pendant les heures de clarté les jours ensoleillés. Si vous circule votre eau à travers eux la nuit, ou quand le temps est couvert ou froids vous refroidirez l'eau de votre piscine plutôt que de la chauffer vous vous devez faire fonctionner votre pompe la nuit, ouvrez la van dérivation pour que l'eau s'écoule directement vers la piscine, en contournant le système solaire.

Winterization

Votre système solaire doit être vidangé pour l'hivernage ! Gel les dommages ne sont pas couverts par la garantie ! Vous devez vidang votre capteurs solaires comme vous videz le reste de votre équipement piscine ! Retirez la soupape de décharge sous vide en haut du système solaire. Retirez le capuchon en caoutchouc en bas et assurez-vous qu'TOUS les l'eau est évacuée du système, replacez les embouts et soi de l'air sous pression dans le sens inverse du débit d'eau normal. C moyen le plus efficace de vidanger votre système. Vous pouvez laisse collectionneurs dans

place (à condition qu'ils soient complètement drainés) et ils résisteront même aux hivers les plus rigoureux. Bien sûr, vous Vous pouvez sto vos collecteurs à l'intérieur dans un endroit chaud et sec. si vous le souhaitez.

Fabricant : Shanghai m uxin muye y ouxian gongsi

Adresse : Shuang cheng lu , 803 non , 11 hao , 1602A-1609shi , qu, Shanghai 200000 , CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Anaheim
