28032BX - Ogrzewanie basenu Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ogrzewanie słoneczne basenu
Model	28032BX
Marka	Vevor
Liczba kolektorów słonecznych	4
Materiał kolektorów	Wytrzymały polietylen
Średnica przyłącza	32 mm do 38 mm
Wzrost temperatury	Do 10 °F (≈ 5,5 °C)
Zalecane godziny nasłonecznienia	Co najmniej 6 godzin dziennie
Rodzaj instalacji	Na dachu lub na ziemi
Zastosowanie	Z istniejącą pompą basenową
Zimowanie	Obowiązkowe opróżnienie
Wsparcie techniczne	www.vevor.com/support
Certyfikacja	Gwarancja elektroniczna
Zawartość opakowania	4 kolektory, przewody przyłączeniowe, zaciski, końcówki, kolanka, adapter, instrukcja
Bezpieczeństwo	Instalacja na dachu zarezerwowana dla profesjonalisty; unikać chodzenia po kolektorach
Konserwacja	Sprawdzać wycieki i dokręcać zaciski w razie potrzeby
Możliwość naprawy	Skontaktować się z pomocą techniczną w sprawie części zamiennych

Często zadawane pytania - 28032BX Vevor

Jak zainstalować ogrzewanie słoneczne basenu Vevor 28032BX?

Instalacja wymaga połączenia kolektorów ze sobą za pomocą dostarczonych przewodów i zacisków, a następnie podłączenia ich do obiegu pompy basenowej. Umieść kolektory w nasłonecznionym miejscu (co najmniej 6 godzin dziennie). Postępuj zgodnie z krokami z instrukcji: zmontuj kolektory, zamocuj końcówki i kolanka, a następnie podłącz przewody zasilające i powrotne. Upewnij się, że opróżnisz system przed zimą.

Jaki jest oczekiwany wzrost temperatury?

System może podnieść temperaturę wody w basenie nawet o 10 °F (około 5,5 °C) w sezonie, w zależności od nasłonecznienia i wielkości basenu.

Czy potrzebna jest specjalna pompa do tego ogrzewania słonecznego?

Nie, system wykorzystuje istniejącą pompę basenową do cyrkulacji wody przez kolektory słoneczne. Wystarczy podłączyć przewody do filtra i powrotu basenu.

Czy można zamontować kolektory na dachu?

Tak, montaż na dachu jest możliwy, ale zalecany jest dla profesjonalisty ze względów bezpieczeństwa. Używaj sprzętu ochronnego i upewnij się, że konstrukcja może utrzymać ciężar.

Jak przygotować system Vevor 28032BX do zimy?

Do zimowania całkowicie opróżnij kolektory i przewody. Zdejmij zawór odpowietrzający podciśnienie i gumowe końcówki, aby usunąć całą wodę. Możesz pozostawić kolektory na miejscu, jeśli są suche, lub schować je w pomieszczeniu. Uszkodzenia spowodowane mrozem nie są objęte gwarancją.

Ile kolektorów znajduje się w zestawie?

Zestaw zawiera 4 kolektory słoneczne, a także przewody przyłączeniowe, zaciski, końcówki, kolanka i adaptery niezbędne do montażu.

Jakiej konserwacji wymaga to ogrzewanie basenowe?

Konserwacja jest minimalna: regularnie sprawdzaj, czy nie ma wycieków na złączkach, w razie potrzeby dokręć zaciski i czyść kolektory, jeśli brud blokuje światło słoneczne. Zimą opróżnij system.

Co zrobić w przypadku wycieku w obiegu słonecznym?

W przypadku wycieku wyłącz pompę, sprawdź złączki i dokręć zaciski. Sprawdź, czy przewody nie są uszkodzone. Jeśli wyciek nadal występuje, skontaktuj się z pomocą techniczną Vevor w celu uzyskania części zamiennych.

Czy system działa przy pochmurnej pogodzie?

Wydajność jest zmniejszona przy pochmurnej pogodzie. Nie zaleca się cyrkulacji wody w nocy lub podczas zimnej pogody, ponieważ mogłoby to schłodzić basen. Użyj zaworu obejściowego, jeśli pompa musi pracować przy braku słońca.

Jaka jest gwarancja na Vevor 28032BX?

Produkt objęty jest gwarancją elektroniczną. Aby uzyskać więcej informacji, odwiedź stronę pomocy technicznej: www.vevor.com/support.

INSTRUKCJA OBSŁUGI 28032BX Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Ogrzewanie basenu energią słoneczną

MODEL: 28032BX

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, jeśli faktycznie chodzi o oszczędność połowy w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ogrzewanie basenu energią słoneczną

MODEL: 28032BX

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

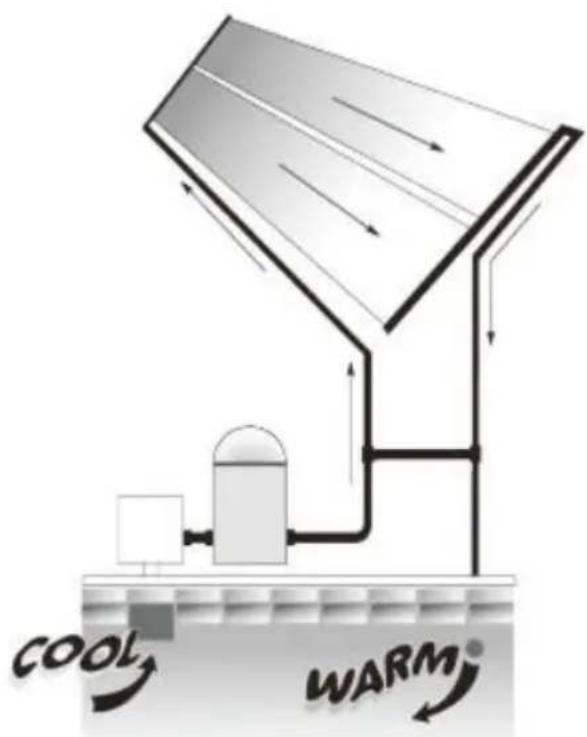

JAK DZIAŁA OGRZEWANIE BASENU ENERGIĄ SŁONECZNĄ

1. Za pomocą pompy basenowej woda jest automatycznie pompowana przez kolektory słoneczne.
2. Następnie woda jest podgrzewana przez słońce, ponieważ przechodzi przez kolektory.
3. Podgrzana woda wraca do basenu, poprzez linie powrotne.
4. Możesz korzystać z własnego podgrzewanego basenu bez kosztów paliwa.

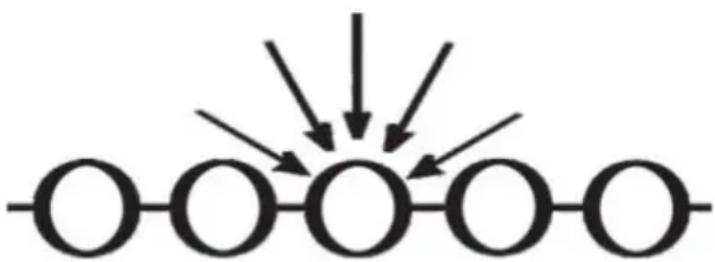

DLACZEGO SOLARNE OGRZEWANIE BASENU DZIAŁA NAJLEPIEJ

1. Woda jest podgrzewana podczas przepływu przez wiele rur w kolektorach słonecznych.
2. Projektowanie rur i sieci zatrzymuje ciepło, łapie światło, gdy słońce przesuwa się po niebie.
3. Wytrzymały materiał polietylenowy nie rdzewieje, nie koroduje i nie osadza się na nim kamień. Ponadto kolektor jest odwracalny.

a) Kolektory słoneczne są często instalowane na dachach budynków. Chyba że jesteś bardzo zaznajomiony z pracą na dachach i masz odpowiednie drabiny i zabezpieczenia sprzętu do takiej pracy, powinieneś kogoś wynająć z niezbędnym doświadczeniem do

wykonania instalacji. Nieprzestrzeganie zasad bezpieczeństwa na

dachu lub innym terenie podniesionym konstrukcja może spowodować upadek, co może doprowadzić do poważnych obrażeń ciała.

b) Przy montażu kolektorów na ziemi nie należy budować wspornika regału, który umożliwiałby dzieciom dostęp do basenu.

WAŻNY

PRZED ROZPOCZĘCIEM ORIENTACJI PRZECZYTAJ CAŁĄ INSTRUKCJĘ

COMPONENTS

Przedmiot	Opis	Ilość

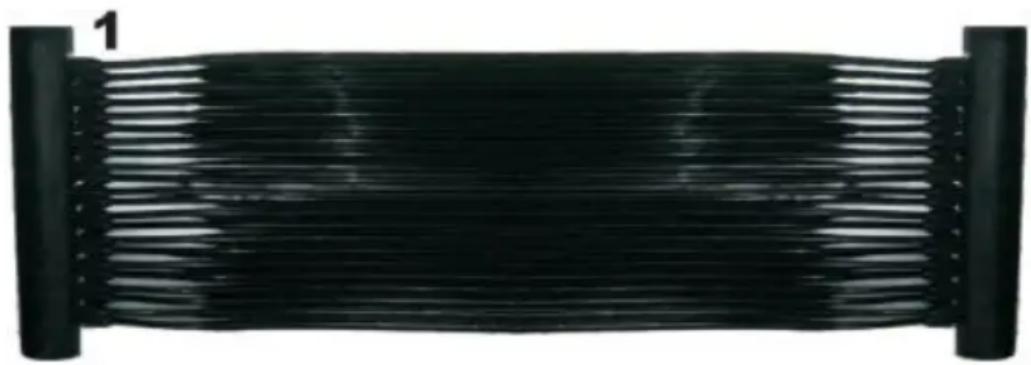

1	Kolektor słoneczny	4
2	Guma zaślepka	4
3	Zacisk węża ze stali nierdzewnej 2" 27-5	20
4	2,5” stal nierdzewna zacisk węża 33-57	4
5	Wąż gumowy łączący	6
6	Złącze łokciowe gumowe	4
7	Adapter węża D32-38mm	4
8	Podręcznik	1

* Śrubokręt * Aby zainstalować system ogrzewania słonecznego, potrzebne będą 2 węże – jeden biegnący od sprzętu basenowego do kolektora i drugi biegnący od kolektora z powrotem do basenu.

1. Zapewnij obszar wolny od ostrych przedmiotów i zabezpiecz go na co najmniej 6 godzin światła słonecznego dziennie.
2. Pozostaw kolektory do odpoczynku na słońcu (30 minut do godziny). NIE KŁADŹ KOLEKTORÓW NA TRAWIE – MOGĄ USZKODZIĆ TRAWNIK POD NIM! NIE CHODZIĆ PO KOLEKTORACH.
3. Połącz rury kolektora za pomocą jednej czarnej gumowej węża przyłączeniowego i dwóch zacisków węża 2". Ustawić wąż 2" zacisk z każdego końca gumowego węża łączącego i dokręcić (jak pokazano). Nie dokręcać zbyt mocno. Nie naciskać węża przyłączeniowego do rur kolektora.
4. Założ gumowe zaślepki na końce rury nagłówka z 2" zaciskami węża.

Umieść 2" zaciski węża i dokręcić (jak pokazano).

1. Przykryj gumowe łokcie na drugim końcu rur kolektorowych z zaciskami węża 2". Ustawić zaciski węża i dokręć (jak pokazano).

6.1 W przypadku podłączenia do miękkiego węża, włóż wąż D32-38mm do adaptera gumowego łokcia. Umieść zaciski węża 2,5" i dokręcić (jak pokazano).

6.2 Jeśli podłączasz rurę PVC D50mm, nie używaj adaptera węża D32-38mm do kolanka gumowego. Możesz podłączyć bezpośrednio do rury PCV.

Następnie umieść 2,5" zaciski węża i dokręć (jak pokazano).

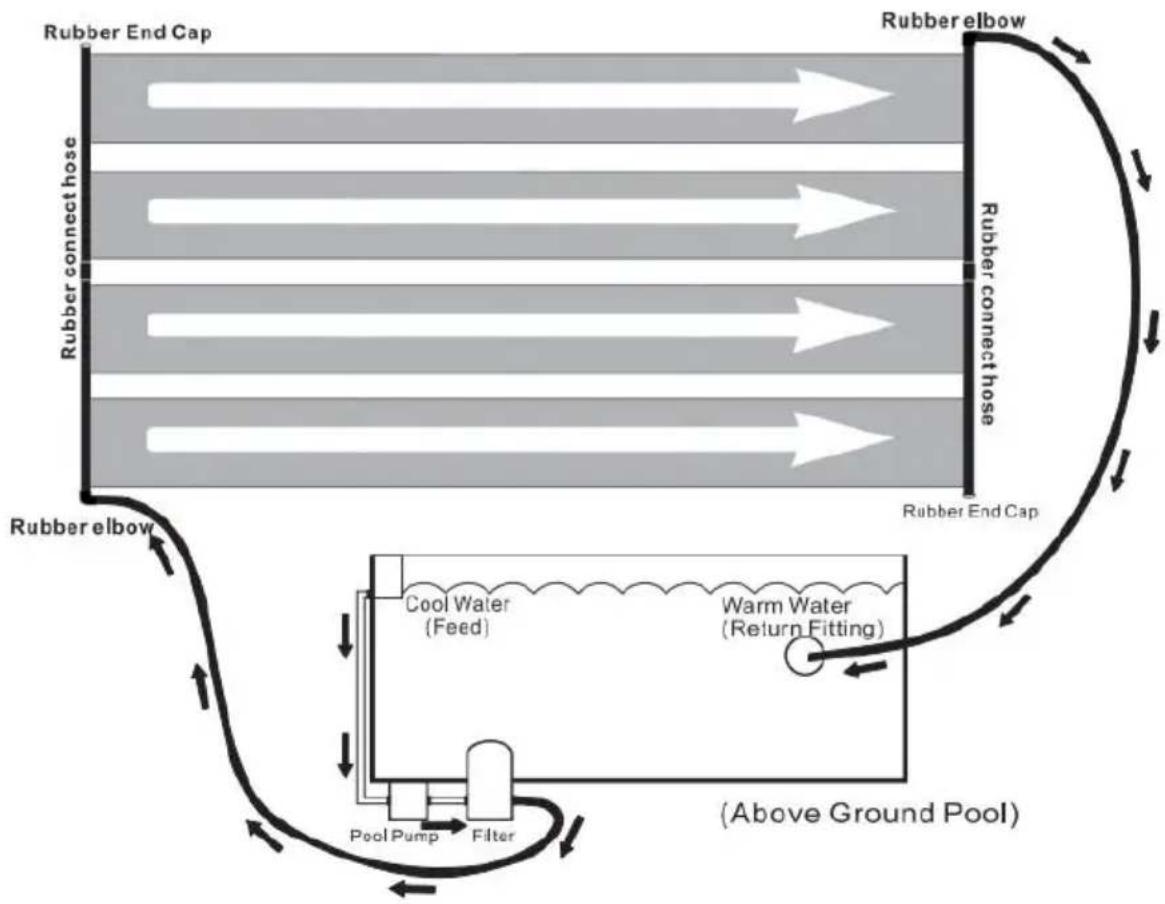

1. Wyłącz pompę basenową.
2. Idź do basenu i podłącz okrągły króciec powrotny do ściany basenu od wewnątrz, aby woda nie mogła wyciekać (na zimę dobrze sprawdza się korek).
3. Podłącz wąż od filtra do dolnego łokcia złącza. Zawsze napełniaj system od dołu.
4. Podłącz drugi wąż od złącza powrotnego do drugiego złącza łokciowego.
5. Z wewnętrznej strony ściany basenu wyjmij korek, który umieszczono w okrągłym łączniku powrotnym.

JESTEŚ TERAZ GOTOWY DO URUCHOMIENIA SWOJEGO PODGRZEWACZA SOLARNEGO W BASENIE.

1. Włącz pompę. Sprawdź, czy nie ma wycieków i dokręć połączenia, które tego wymagają.

Uwaga: Podczas uruchamiania zobaczysz pęcherzyki powietrza wydostające się z węża powrotnego. Jest to normalne i ustąpi po usunięciu całego powietrza z instalacji solarnej.

Prawidłowo dobrany i zainstalowany system podniesie temperaturę wody w basenie do 10°F w sezonie. Będziesz chciał tylko cyrkulować wodę

przez kolektor słoneczny, gdy świeci słońce. Gdy jest pochmurno lub deszczowo, energia słoneczna nie będzie działać tak dobrze (i prawdopodobnie nie będziesz pływać w tym czasie), ale twoja woda powróci do temperatury po jednym lub dwóch ciepłych dniach.

Gdziekolwiek, gdzie masz co najmniej 6 godzin pełnego słońca w ciągu

dnia. Im dłużej kolektory będą w pełnym słońcu, tym lepiej będą działać. Jeśli montujesz panele słoneczne pod kątem (np. na dachu lub stojaku), kolektory powinny być skierowane w kierunku południowym. W przypadku montażu na stelażu położonym na ziemi, ustaw stojak tak, aby nie utrudniał dostępu do basenu dla dzieci.

Działanie

1. Kolektory powinny być chłodne w dotyku, gdy świeci na nie słońce i woda przepływa przez nie. Oznacza to, że ciepło jest przekazywane wodzie.
2. Woda powracająca do basenu będzie o kilka stopni cieplejsza niż basen sam w sobie. To jest najbardziej wydajny sposób na ogrzanie dużego zbiornika wodnego, takiego jak basen. Utrzymuj cyrkulację wody, co dodaje kilka stopni przy każdym przejściu.
3. Przepływ wody przez kolektory słoneczne powinien trwać co najmniej godzinę dziennie, w słoneczne dni. Jeśli przepuszczasz przez nie wodę w nocy, albo gdy jest pochmurno lub w chłodne dni, będziesz chłodzić wodę w basenie, zamiast ją podgrzewać. Jeśli musisz uruchomić pompę w nocy, otwórz zawór rozdzielczy, aby woda mogła płynąć bezpośrednio do basenu, omijając układ solarny.

Zabezpieczenie na zimę

Twój system solarny musi być opróżniony na czas zimy! Zamarznięcie

uszkodzenia nie są objęte gwarancją! Musisz opróżnić swoje kolektory słoneczne tak, jak opróżniasz resztę sprzętu basenowego! Zdejmij zawór odpowietrzający znajdujący się na górze systemu solarnego.

Zdejmij gumową zaślepkę na dole i upewnij się, że cała woda została spuszczona z układu. Załóż zaślepki i przedmuchaj sprężonym powietrzem w kierunku przeciwnym do normalnego przepływu wody. To najskuteczniejszy sposób opróżnienia systemu. Możesz zostawić kolektory na

miejscu (pod warunkiem, że całkowicie wyschną) i wytrzymają nawet najsurowsze zimy. Oczywiście, możesz przechowywać swoje kolektory w ciepłym i suchym miejscu, jeśli chcesz.

Producent: Shanghai Muxin Muye Co., Ltd.

Adres: Shuangcheng Road, 803, No. 11, 1602A-1609, Baoshan, Shanghai 200000, CN.
