Tipo de producto	Calefacción solar de piscina
Modelo	28032BX
Marca	Vevor
Número de paneles solares	4
Material de los paneles	Polietileno resistente
Diámetro de conexión	32 mm a 38 mm
Aumento de temperatura	Hasta 10 °F (≈ 5,5 °C)
Horas de sol recomendadas	Al menos 6 horas al día
Tipo de instalación	En techo o en suelo
Uso	Con bomba de piscina existente
Invernaje	Vaciado obligatorio
Soporte técnico	www.vevor.com/support
Certificación	Garantía electrónica
Contenido del paquete	4 paneles, tubos de conexión, abrazaderas, boquillas, codos, adaptador, manual
Seguridad	Instalación en techo reservada a un profesional; evitar caminar sobre los paneles
Mantenimiento	Verificar fugas y apretar las abrazaderas si es necesario
Reparabilidad	Contactar al soporte para piezas de repuesto

Preguntas frecuentes - 28032BX Vevor

¿Cómo instalar la calefacción solar de piscina Vevor 28032BX?

La instalación requiere conectar los paneles entre sí con los tubos y abrazaderas suministrados, y luego conectarlos al circuito de la bomba de la piscina. Coloque los paneles en una zona soleada (al menos 6 horas al día). Siga los pasos del manual: ensamble los paneles, fije las boquillas y codos, luego conecte los tubos de alimentación y retorno. Asegúrese de vaciar el sistema antes del invierno.

¿Cuál es el aumento de temperatura esperado?

El sistema puede aumentar la temperatura del agua de su piscina hasta 10 °F (aproximadamente 5,5 °C) durante la temporada, dependiendo de la insolación y el tamaño de la piscina.

¿Se necesita una bomba especial para esta calefacción solar?

No, el sistema utiliza la bomba de piscina existente para hacer circular el agua a través de los paneles solares. Basta con conectar los tubos al filtro y al retorno de la piscina.

¿Se pueden instalar los paneles en un techo?

Sí, la instalación en techo es posible, pero se recomienda a un profesional por razones de seguridad. Utilice equipos de protección y asegúrese de que la estructura pueda soportar el peso.

¿Cómo invernar el sistema Vevor 28032BX?

Para el invernaje, vacíe completamente los paneles y los tubos. Retire la válvula de descarga de vacío y las boquillas de goma para evacuar toda el agua. Puede dejar los paneles en su lugar si están secos, o guardarlos en el interior. Los daños por heladas no están cubiertos por la garantía.

¿Cuántos paneles se incluyen en el kit?

El kit contiene 4 paneles solares, así como los tubos de conexión, abrazaderas, boquillas, codos y adaptadores necesarios para la instalación.

¿Qué mantenimiento es necesario para esta calefacción de piscina?

El mantenimiento es mínimo: verifique regularmente la ausencia de fugas en las conexiones, apriete las abrazaderas si es necesario, y limpie los paneles si la suciedad bloquea la luz solar. En invierno, vacíe el sistema.

¿Qué hacer en caso de fuga en el circuito solar?

En caso de fuga, apague la bomba, inspeccione las conexiones y apriete las abrazaderas. Verifique que los tubos no estén dañados. Si la fuga persiste, contacte al soporte de Vevor para obtener piezas de repuesto.

¿Funciona el sistema en tiempo nublado?

El rendimiento se reduce en tiempo nublado. No se recomienda hacer circular el agua por la noche o en tiempo frío, ya que podría enfriar la piscina. Utilice una válvula de derivación si la bomba debe funcionar sin sol.

¿Cuál es la garantía del Vevor 28032BX?

El producto está cubierto por una garantía electrónica. Para más información, visite el sitio de soporte: www.vevor.com/support.

MANUAL DE USUARIO 28032BX Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Calefacción solar para piscinas

MODELO: 28032BX

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODELO: 28032BX

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software

en nuestro producto.

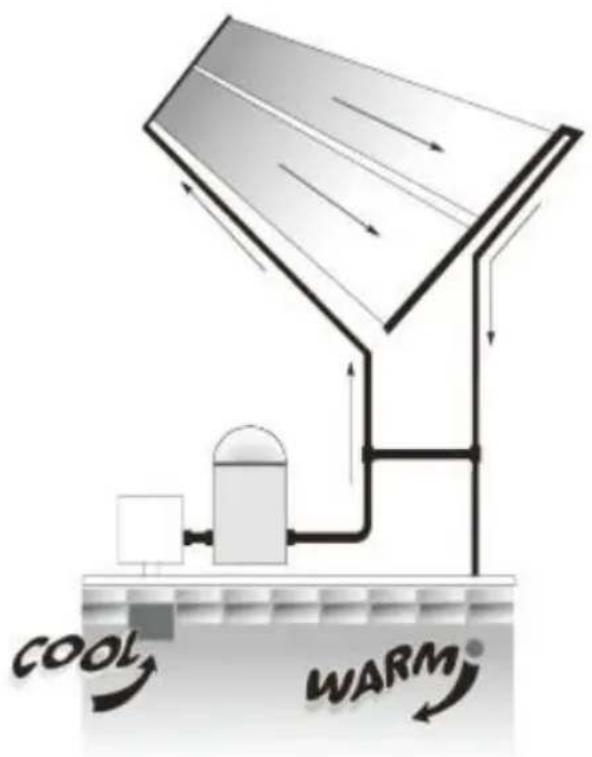

HOW SOLAR POOL HEATING WORKS

1. Al utilizar la bomba de su piscina, el agua se bombea automáticamen bombeado a través de los colectores solares.
2. El agua luego se calienta con el sol. se mueve a través de los cole
3. El agua calentada se devuelve al piscina, a través de sus líneas de
4. Disfrutas de tu propia piscina climatizada sin combustible costos.

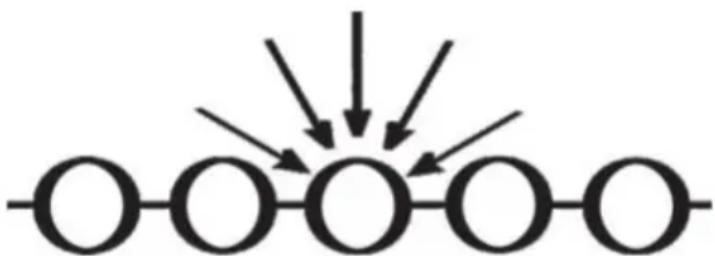

WHY SOLAR POOL HEATING WORKS BEST

1. El agua se calienta a medida que se mueve a través del Mucho en los colectores solares.
2. El diseño de tubos y redes atrapa el calor y lo atrapa. luz mient se mueve a través del cielo
3. El material de polietileno resistente no se oxida, corroe ni forma s Además, el colector es reversible.

POR FAVOR LEA ESTE MANUAL CUIDADOSAMENTE. ESTÁS EL DISFRUTE DE SU PISCINA CON CALEFACCIÓN SOLAR Y SU GARANTÍA SE VEN AFECTADOS POR CÓMO SU SISTEM DE CALEFACCIÓN SOLAR ESTÁ INSTALADO

PRECAUCIÓN:

a) Los colectores solares se instalan a menudo en los tejados edificios. A menos que estés muy familiarizado con el trabajo e techos y tener las escaleras y los dispositivos de seguridad

adecuados. Si necesita equipo para tal trabajo, debe contratar a alguien. Con la experiencia necesaria para realizar la instalación. observar prácticas seguras en un techo u otro elevado La estru puede provocar una caída, lo que lleva a Lesión grave para us b)Al instalar colectores sobre el suelo, no construya Un soporte estante que podría permitir el acceso de los niños. La piscina.

IMPORTANTE

LEA ESTE MANUAL COMPLETO ANTES DE COMENZAR LA ORIENTACIÓN

COMPONENTS

artículo	Descripción	Cantidad

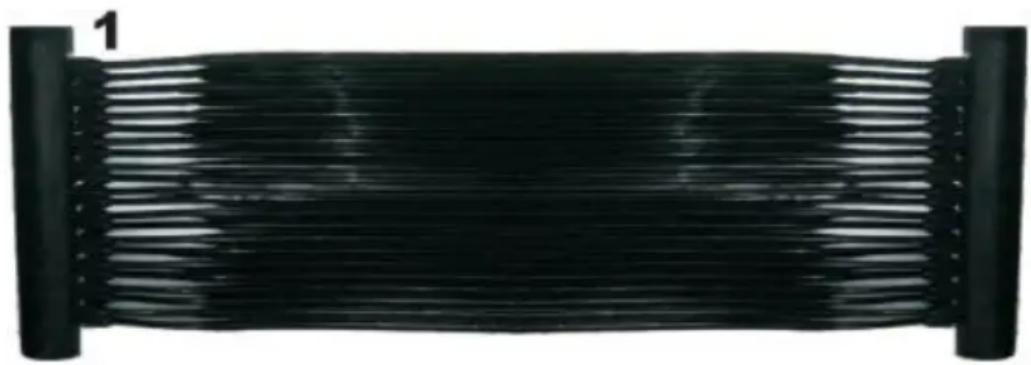

1	Colector solar	4
2	Goma tapa final	4
3	Abrazadera de manguera de acero inoxida de 2" 27-51	20
4	Acero inoxidable de 2,5” Abrazadera de manguera 33-57	4
5	Manguera de conexión de goma	6
6	Conector de codo de goma	4
7	Adaptador de manguera D32-38 mm	4
8	Manual	1

* Destornillador

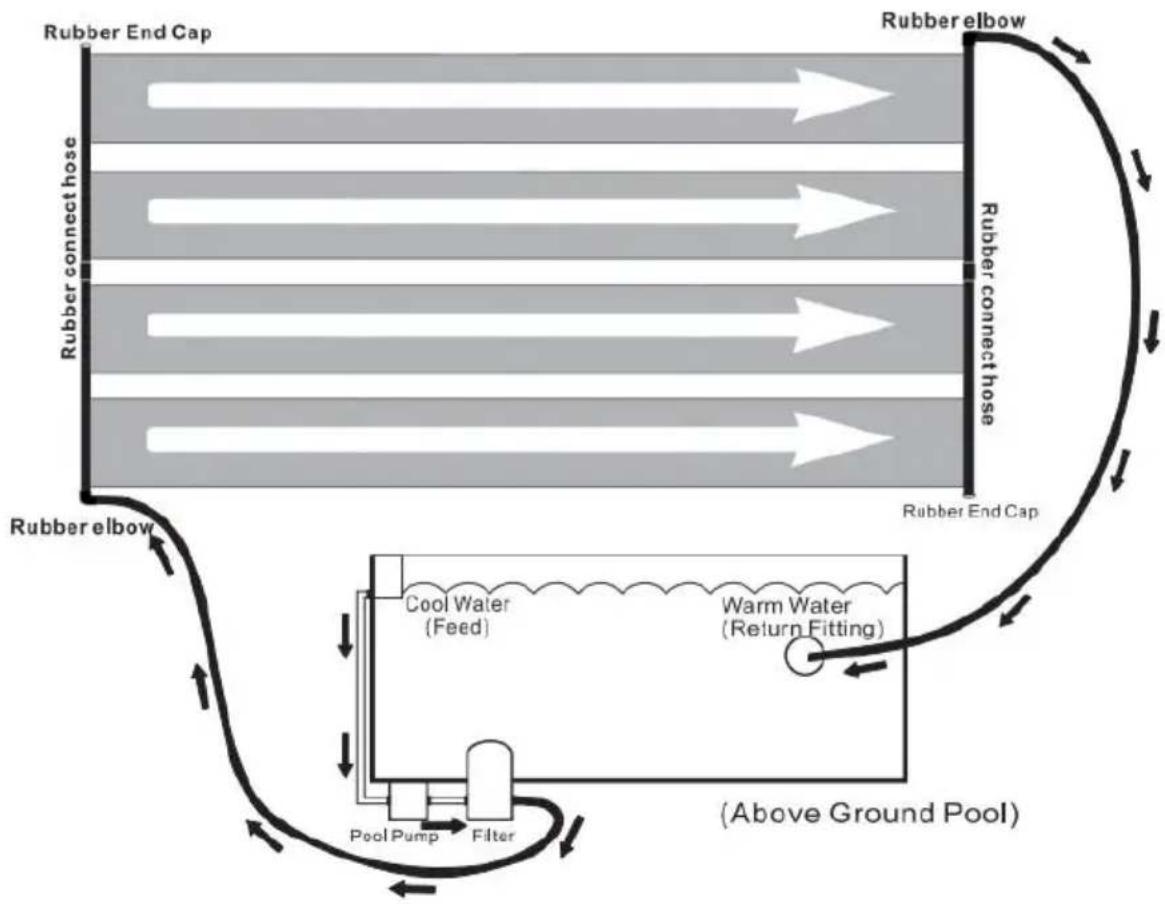

* Para instalar su sistema de calefacción solar, necesitará 2 mangueras: una que vaya desde el equipo de la piscina hasta el colector y otra que vaya desde el colector hasta la piscina.

INSTALLATION

1. Proporcionar un área libre de objetos afilados con al menos 6 ho uso . luz solar al día.
2. Deje que los recolectores se relajen al sol (30 minutos a una ho LOS PONGA COLECTORES EN EL CÉSPED ¡PUEDE DAÑAR EL

CÉSPED DEBAJO DE ÉL! NO CAMINES SOBRE LOS COLECCIONISTAS.

1. Une los tubos del colector con una goma negra. Manguera de co y dos abrazaderas de manguera de 2". Posición de la manguera de Sujete con abrazadera cada extremo de la manguera del conector de goma y Apriete (como se muestra). No lo haga demasiado. Apretar. empujar. Manguera de conexión contra tubos del colector.
2. Cubre las tapas de goma de los extremos del cabezal. tubo con abrazaderas de manguera de 2". Coloque las abrazaderas de mangue

de 2" y Apretar (como se muestra).

1. Cubra los codos de goma en los otros extre Tubo colector con abrazaderas de manguera de Coloque la manguera de 2" Abrazaderas y aprí (como se muestra).

6.1 Si se conecta a la manguera blanda, inser manguera D32-38 mm adaptador de codo de g Coloque las abrazaderas de manguera de 2,5" Apretar (como se muestra).

6.2 Si se conecta a una tubería de PVC de 50 mm, no instale el adaptador de manguera diámetro 32-38 mm en el codo de goma. Con directamente a la tubería de PVC. Luego, col abrazaderas de manguera de 2,5" y ajustelas (se muestra)

1. Apache la bomba de la piscina.

2. Vaya a la piscina y conecte el accesorio de redondo a la piscina. pared desde el interior p el agua no se drene (un tapón de invierno fur bien).

3. Conecte una manguera desde el filtro al codo inferior. Conector. Lle siempre el sistema desde abajo.

4. Conecte la otra manguera del accesorio de retorno de la piscina Otro conector de codo.

5. Desde el interior de la pared de la piscina, retire el tapón que en el accesorio de retorno redondo.

YA ESTÁ LISTO PARA PONER EN MARCHA SU CALENTADOR SOLAR DE PISCINA

1. Encienda la bomba. Verifique que no haya fugas y ajuste las conexiones que sean necesarias. atención.

Nota: Al encender, verá que salen burbujas de aire a través de la manguera de retorno. Esto es normal y se detendrá después de que haya purgado todo el aire del panel solar. sistema de calefacción.

Un sistema correctamente dimensionado e instalado aumentará la

temperatura de la piscina. Hasta 10 °F durante la temporada. Solo q

hacer circular el agua. a través del colector solar cuando brilla el so Cuando está Si está nublado o lluvioso, la energía solar no funcional bien (y probablemente no lo hará). Estaré nadando durante esos momentos), pero el agua volverá a estar a su nivel normal. a tempe después de uno o dos días cálidos.

En cualquier lugar donde reciba al menos 6 horas de pleno sol dura día. Cuanto más tiempo estén los colectores a pleno sol, mejor funcionarán. están montando el sistema solar en un ángulo (como un techo o un bastidor), el Los colectores deben estar orientados hacia Si se montan en un bastidor colocado en el suelo, coloque el bastid manera que no proporcione Acceso a la piscina para niños.

Operation

1. Los colectores deben sentirse frescos al tacto cuando el sol brilla ellos.

y el agua pasa a través de ellos, lo que significa que el calor se al agua.

1. El agua que regresa a su piscina estará unos grados más calient la La piscina en sí es la más eficiente. Manera de calentar una gra de agua como una piscina. Sigue haciendo circular el agua. que aña unos cuantos grados en cada pasada.

2. Hacer circular el agua a través de los colectores solares al meno horas al día durante las horas de luz en los días soleados. Si circu agua pasa por ellos durante la noche, cuando está nublado o en día Enfriarás el agua de tu piscina en lugar de calentarla. Si necesita ha funcionar la bomba durante la noche, abra la válvula desviadora para salga el agua. directamente de regreso a la piscina, sin pasar por e

sistema solar.

Winterization

¡Su sistema solar debe vaciarse para prepararlo para el invierno! ¡Los daños no están cubiertos por la garantía! Debe drenar el agua. Los colectores solares, al igual que usted, drenan el resto del equipo de piscina. Retire la válvula de alivio de vacío en la parte superior del solar. Retire la tapa de goma del extremo en la parte inferior y ase de que TODOS los El agua se drena del sistema, vuelva a colocar tapas de los extremos y sople. Aire presurizado en la dirección inver flujo normal de agua. Esta es la forma más eficaz de drenar el sist Puede dejar a los coleccionistas en

lugar (siempre que estén completamente drenados) y resistirán incluso inviernos más duros. Por supuesto, Puede almacenar sus colectores e interior en un lugar cálido y seco, si lo desea.
