Producttype	Zonne-verwarming voor zwembad
Model	28032BX
Merk	Vevor
Aantal zonnecollectoren	4
Materiaal van de collectoren	Robuust polyethyleen
Aansluitdiameter	32 mm tot 38 mm
Temperatuurstijging	Tot 10 °F (≈ 5,5 °C)
Aanbevolen zonuren	Minimaal 6 uur per dag
Installatietype	Op dak of op de grond
Gebruik	Met bestaande zwembadpomp
Overwintering	Verplicht leegmaken
Technische ondersteuning	www.vevor.com/support
Certificering	Elektronische garantie
Inhoud van de verpakking	4 collectoren, aansluitslangen, slangklemmen, uiteinden, ellebogen, adapter, handleiding
Veiligheid	Installatie op dak alleen door een professional; vermijd lopen op de collectoren
Onderhoud	Controleer op lekkages en draai de klemmen indien nodig aan
Repareerbaarheid	Neem contact op met de ondersteuning voor reserveonderdelen

Veelgestelde vragen - 28032BX Vevor

Hoe installeer ik de Vevor 28032BX zonne-verwarming voor het zwembad?

De installatie vereist het aansluiten van de collectoren op elkaar met de meegeleverde slangen en klemmen, en vervolgens aansluiten op het circuit van de zwembadpomp. Plaats de collectoren in een zonnig gebied (minimaal 6 uur per dag). Volg de stappen in de handleiding: monteer de collectoren, bevestig de uiteinden en ellebogen, en sluit vervolgens de aanvoer- en retourleidingen aan. Zorg dat u het systeem voor de winter leegt.

Wat is de verwachte temperatuurstijging?

Het systeem kan de watertemperatuur van uw zwembad verhogen tot 10 °F (ongeveer 5,5 °C) tijdens het seizoen, afhankelijk van de zoninstraling en de grootte van het zwembad.

Is er een speciale pomp nodig voor deze zonne-verwarming?

Nee, het systeem gebruikt de bestaande zwembadpomp om het water door de zonnecollectoren te laten circuleren. Het volstaat om de slangen aan te sluiten op het filter en de retour van het zwembad.

Kunnen de collectoren op een dak worden geïnstalleerd?

Ja, installatie op het dak is mogelijk, maar wordt aanbevolen voor een professional om veiligheidsredenen. Gebruik beschermingsmiddelen en zorg ervoor dat de constructie het gewicht kan dragen.

Hoe overwintern ik het Vevor 28032BX systeem?

Voor de overwintering, maak de collectoren en slangen volledig leeg. Verwijder de vacuüm-ontlastklep en de rubberen uiteinden om al het water te verwijderen. U kunt de collectoren op hun plaats laten staan als ze droog zijn, of ze binnen opbergen. Vorstschade wordt niet gedekt door de garantie.

Hoeveel collectoren zijn inbegrepen in de kit?

De kit bevat 4 zonnecollectoren, evenals de aansluitslangen, slangklemmen, uiteinden, ellebogen en adapters die nodig zijn voor de installatie.

Welk onderhoud is nodig voor deze zwembadverwarming?

Het onderhoud is minimaal: controleer regelmatig op lekkages bij de aansluitingen, draai de klemmen indien nodig aan en maak de collectoren schoon als vuil het zonlicht blokkeert. In de winter het systeem leegmaken.

Wat te doen bij een lekkage in het zoncircuit?

Bij een lekkage, schakel de pomp uit, inspecteer de aansluitingen en draai de slangklemmen aan. Controleer of de slangen niet beschadigd zijn. Als de lekkage aanhoudt, neem contact op met Vevor ondersteuning voor reserveonderdelen.

Werkt het systeem bij bewolkt weer?

Het rendement is verminderd bij bewolkt weer. Het wordt afgeraden om 's nachts of bij koud weer water te laten circuleren, omdat dit het zwembad kan afkoelen. Gebruik een omleidingsklep als de pomp moet werken bij afwezigheid van zon.

Wat is de garantie van de Vevor 28032BX?

Het product wordt gedekt door een elektronische garantie. Voor meer informatie, ga naar de ondersteuningssite: www.vevor.com/support.

GEBRUIKSAANWIJZING 28032BX Vevor

Zonne-energie zwembadverwarming

MODEL: 28032BX

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit geldt voor alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk "Besparing Half" in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODEL: 28032BX

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn.

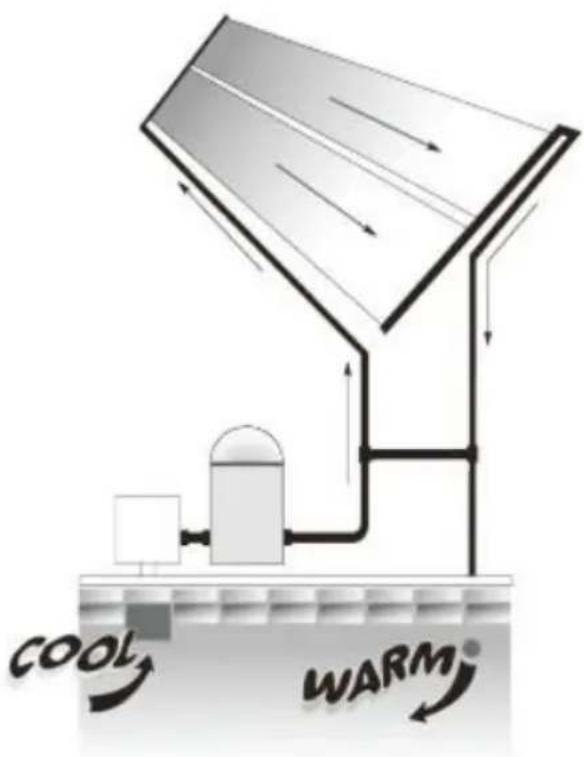

HOW SOLAR POOL HEATING WORKS

1. Met behulp van uw zwembadpomp wordt het water automatisch door de zonnecollectoren gepompt.
2. Het water wordt vervolgens door de zon verwarmd terwijl het door de collectoren stroomt.
3. Het verwarmde water wordt via uw retourleidingen teruggevoerd naar het zwembad.
4. U geniet van uw eigen verwarmde zwembad zonder brandstofkosten.

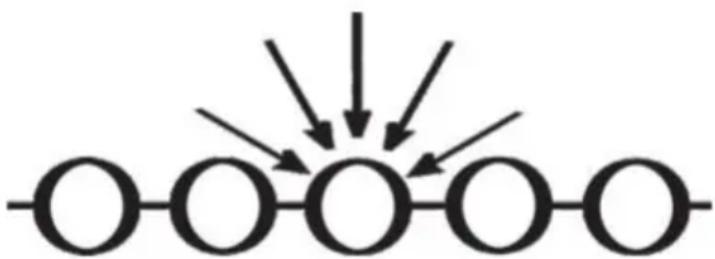

WAAROM ZONNE-ENERGIE VOOR ZWEMBADEN HET BESTE WERKT

1. Water wordt verwarmd terwijl het door de vele buizen in de zonnecollectoren stroomt.
2. Het buizen- en webdesign houdt warmte vast en vangt licht terwijl de zon langs de hemel beweegt.
3. Stevig polyethyleen materiaal roest, corrodeert of kalkt niet. Bovendien is de collector omkeerbaar.

a) Zonnecollectoren worden vaak op daken van gebouwen geplaatst. Tenzij u zeer bekend bent met werken op daken en beschikt over de juiste ladders en veiligheidsvoorzieningen voor dergelijk werk, moet u iemand inhuren met de nodige ervaring om de installatie uit te voeren. Het niet naleven van veilige praktijken op een dak of andere verheven structuur kan leiden tot vallen, wat ernstig letsel kan veroorzaken. b) Bij het installeren van collectoren op de grond mag u geen ondersteuning plaatsen die kinderen toegang kan geven tot het zwembad.

BELANGRIJK

LEES DEZE HELE HANDLEIDING DOOR VOORDAT U BEGINT MET DE INSTALLATIE

BENODIGDHEDEN

ondertitel	Beschrijving	Hoeveelheid

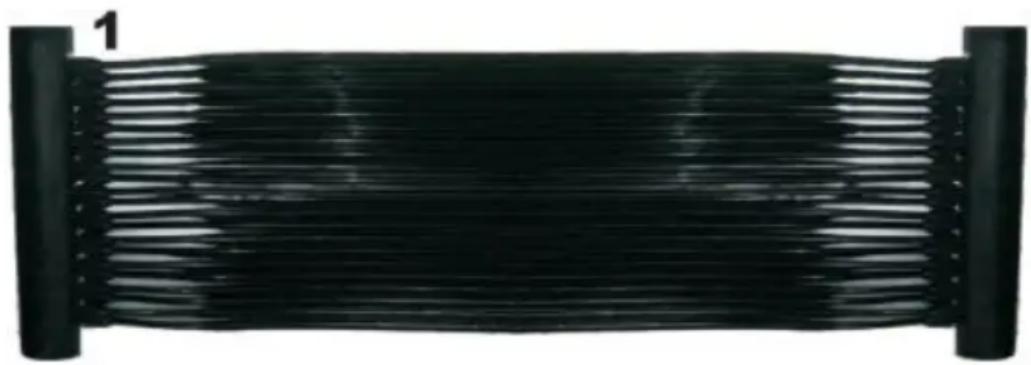

1	Zonnecollector	4
2	Rubber eindkap	4
3	2"roestvrijstalen slangklem 27-51	20
4	2,5"roestvrij staal slangklem 33-57	4
5	Rubberen aansluitslang	6
6	Rubberen elleboogconnector	4
7	D32-38mm slangadapter	4
8	Handmatig	1

* Schroevendraaier * Om uw zonnesysteem te installeren, hebt u 2 slangen nodig: één die van de zwembadapparatuur naar de collector loopt en één die van de collector terug naar het zwembad loopt.

INSTALLATIE

1. Zorg voor een gebied dat vrij is van scherpe voorwerpen en dat minimaal 6 uur vol zonlicht per dag krijgt.
2. Laat de collectoren in de zon rusten (30 minuten tot een uur). LEG GEEN OPVANGBAKKEN OP HET GRAS, ZE KUNNEN HET GAZON ERONDER BESCHADIGEN! NIET OP DE COLLECTOREN LOPEN.
3. Verbind de verdeelbuizen met elkaar met behulp van één zwarte rubberen connector slang en twee 2" slangklemmen. Plaats de 2" slang aan elk uiteinde van de rubberen aansluitslang en draai vast (zoals afgebeeld). Draai niet te vast aan. Duw de verbindingsslang niet tegen de buizen van de collector.
4. Bedek de rubberen eindkappen aan de uiteinden van de headerpijp met 2" slangklemmen. Plaats de 2" slangklemmen en draai vast (zoals

afgebeeld).

1. Bedek de rubberen ellebogen aan de andere uiteinden van de headerpijp met 2" slangklemmen. Plaats de 2" slangklemmen en draai vast (zoals afgebeeld).

6.1 Als u de zachte slang aansluit, plaatst u de D32-38mm slangadapter in de rubberen elleboog. Plaats 2,5" slangklemmen en draai vast (zoals afgebeeld).

6.2 Als u verbinding maakt met een D50mm F-installatie, installeer dan de D32-38mm slangadapter niet in de rubberen elleboog. U kunt direct aansluiten op de buis. Plaats vervolgens 2,5" slangklemmen en draai vast (zoals afgebeeld).

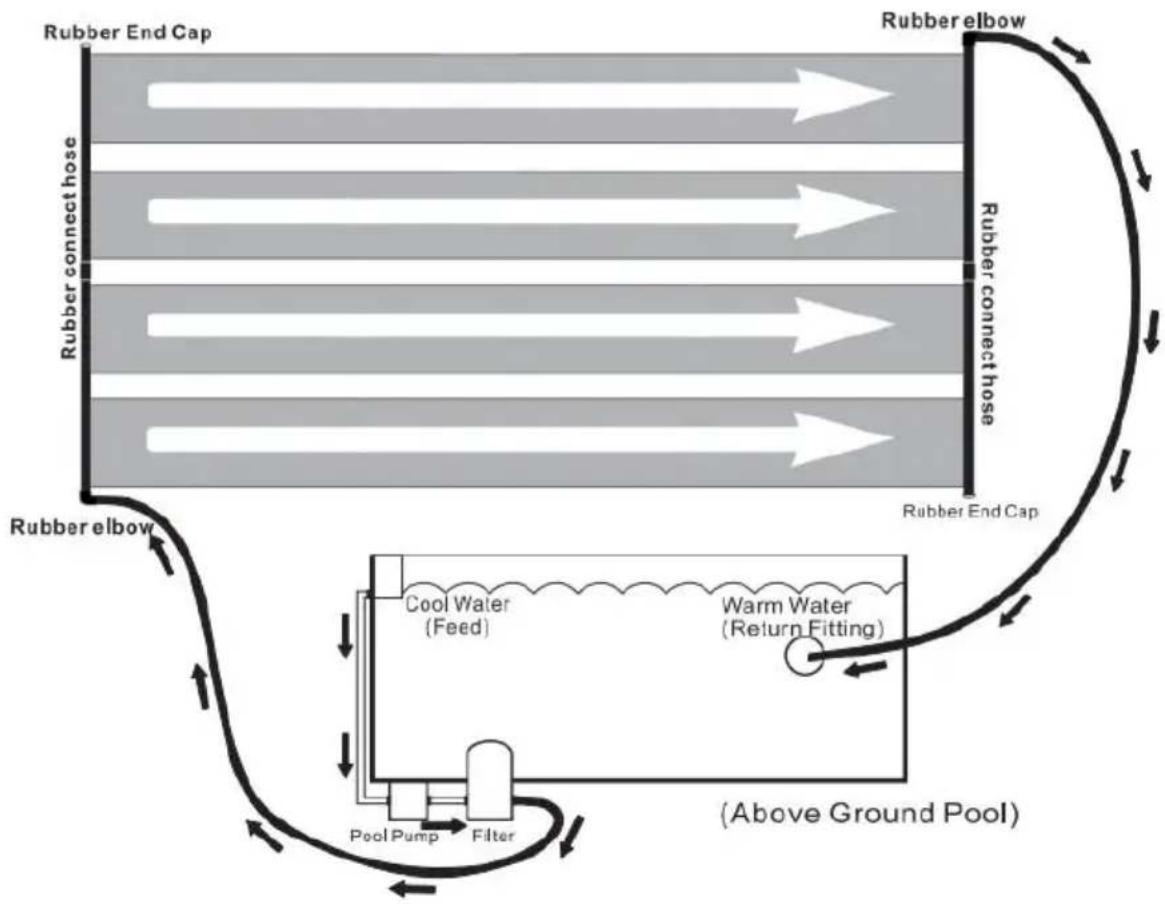

1. Schakel de zwembadpomp uit.
2. Ga naar het zwembad en sluit de ronde retour aan op de zwembadmuur van binnenuit, zodat er geen water doorheen kan lopen (een winterstop werkt goed).
3. Sluit een slang aan van het filter naar de elleboogconnector. Vul het systeem altijd van onderaf.
4. Sluit de andere slang van de retouraansluiting van het zwembad aan op de andere elleboogconnector.
5. Verwijder de plug die u aan de binnenkant van de zwembadwand heeft geplaatst, uit de ronde retourfitting.

U BENT NU KLAAR OM UW ZONNE-ZWEMBADVERWARMER IN GEBRUIK TE NEMEN.

1. Zet de pomp aan. Controleer op lekkages en draai de benodigde aansluitingen vast. Let op.

Let op: Bij het opstarten ziet u luchtbellen uit de retourslang komen. Dit is normaal en stopt zodra alle lucht uit het zonnepaneel is verwijderd. Dit geldt voor het verwarmingssysteem.

Een systeem met de juiste afmetingen en installatie verhoogt de temperatuur van het zwembad tot 10°F tijdens het seizoen. U wilt al het water laten circuleren door de zonnecollector als de zon schijnt. Als het bewolkt of regenachtig is, werkt de zon niet zo goed (en u zult waarschijnlijk niet zwemmen), maar uw water zal na één of twee warme dagen weer op peil zijn.

Plaats de collectoren waar u minimaal 6 uur per dag volle zon heeft. Hoe langer de collectoren in de volle zon staan, hoe beter ze werken. Als u zonnepanelen op een hoek monteert (zoals op een dak of rek), moeten de collectoren naar het zuiden gericht zijn. Bij montage op een rek op de grond, positioneer het rek zo dat het geen toegang tot het zwembad biedt voor kinderen.

Werking

1. De collectoren moeten koel aanvoelen als de zon erop schijnt en er stroomt water doorheen. Dit betekent dat de warmte aan het water wordt overgedragen.
2. Het water dat terugkomt in uw zwembad zal een paar graden warmer zijn dan het water dat erin stroomt. Dit is de meest effectieve manier om een groot waterlichaam zoals een zwembad te verwarmen. Het water circuleert en voegt bij elke passage een paar graden toe.
3. Laat het water minimaal 6 uur per dag door de zonnecollectoren circuleren tijdens de daglichturen op zonnige dagen. Als u het water 's nachts, bij bewolking of bij koude temperaturen laat circuleren, koelt u uw zwembadwater in plaats van het te verwarmen. Als u de pomp 's nachts moet laten draaien, open dan de omleidingsklep zodat het water rechtstreeks terug naar het zwembad stroomt, zonder gebruik te maken van het zonnestelsel.

Winterklaar maken

Uw zonnesysteem moet voor de winter worden leeggemaakt! Schade door bevriezing valt niet onder de garantie! U moet uw zonnecollectoren leegmaken, net zoals u uw zwembadapparatuur leegt!

Verwijder het vacuümventiel aan de bovenkant van het zonnesysteem. Verwijder de rubberen eindkap aan de onderkant en zorg ervoor dat ALLE water uit het systeem wordt afgevoerd. Plaats de eindkappen terug en blaas perslucht in de omgekeerde richting van de normale waterstroom. Dit is de meest effectieve manier om uw systeem leeg te laten lopen. U kunt de collectoren laten zitten.

U kunt de collectoren laten zitten (zolang ze maar helemaal leeg zijn) en ze zullen zelfs de strengste winters doorstaan. Natuurlijk kunt u uw collectoren indien gewenst binnen op een warme, droge plaats bewaren.
