Tipo di prodotto	Riscaldamento solare per piscina
Modello	28032BX
Marca	Vevor
Numero di pannelli solari	4
Materiale dei pannelli	Polietilene robusto
Diametro di collegamento	32 mm a 38 mm
Aumento di temperatura	Fino a 10 °F (≈ 5,5 °C)
Ore di sole raccomandate	Almeno 6 ore al giorno
Tipo di installazione	Su tetto o a terra
Utilizzo	Con pompa piscina esistente
Svernamento	Svuotamento obbligatorio
Supporto tecnico	www.vevor.com/support
Certificazione	Garanzia elettronica
Contenuto della confezione	4 pannelli, tubi di collegamento, fascette serracavo, raccordi a T, gomiti, adattatore, manuale
Sicurezza	Installazione su tetto riservata a un professionista; evitare di camminare sui pannelli
Manutenzione	Verificare perdite e serrare le fascette se necessario
Riparabilità	Contattare il supporto per i pezzi di ricambio

Domande frequenti - 28032BX Vevor

Come installare il riscaldamento solare per piscina Vevor 28032BX?

L'installazione richiede di collegare i pannelli tra loro con i tubi e le fascette forniti, quindi di collegarli al circuito della pompa della piscina. Posizionare i pannelli in un'area soleggiata (almeno 6 ore al giorno). Seguire i passaggi del manuale: assemblare i pannelli, fissare i raccordi a T e gomiti, quindi collegare i tubi di mandata e ritorno. Assicurarsi di svuotare il sistema prima dell'inverno.

Qual è l'aumento di temperatura previsto?

Il sistema può aumentare la temperatura dell'acqua della tua piscina fino a 10 °F (circa 5,5 °C) durante la stagione, in base all'irraggiamento solare e alle dimensioni della piscina.

È necessaria una pompa speciale per questo riscaldamento solare?

No, il sistema utilizza la pompa piscina esistente per far circolare l'acqua attraverso i pannelli solari. Basta collegare i tubi al filtro e al ritorno della piscina.

Si possono installare i pannelli su un tetto?

Sì, l'installazione su tetto è possibile, ma è raccomandata a un professionista per motivi di sicurezza. Utilizzare dispositivi di protezione e assicurarsi che la struttura possa sopportare il peso.

Come svernare il sistema Vevor 28032BX?

Per lo svernamento, svuotare completamente i pannelli e i tubi. Rimuovere la valvola di scarico del vuoto e i tappi in gomma per evacuare tutta l'acqua. È possibile lasciare i pannelli in posizione se asciutti, o riporli all'interno. I danni da gelo non sono coperti dalla garanzia.

Quanti pannelli sono inclusi nel kit?

Il kit contiene 4 pannelli solari, insieme ai tubi di collegamento, fascette serracavo, raccordi a T, gomiti e adattatori necessari per l'installazione.

Quale manutenzione è necessaria per questo riscaldamento per piscina?

La manutenzione è minima: verificare regolarmente l'assenza di perdite ai raccordi, serrare le fascette se necessario, e pulire i pannelli se lo sporco blocca la luce solare. In inverno, svuotare il sistema.

Cosa fare in caso di perdita nel circuito solare?

In caso di perdita, spegnere la pompa, ispezionare i raccordi e serrare le fascette. Verificare che i tubi non siano danneggiati. Se la perdita persiste, contattare il supporto Vevor per ottenere pezzi di ricambio.

Il sistema funziona con tempo nuvoloso?

Il rendimento è ridotto con tempo nuvoloso. È sconsigliato far circolare l'acqua di notte o con tempo freddo, poiché potrebbe raffreddare la piscina. Utilizzare una valvola di bypass se la pompa deve funzionare in assenza di sole.

Qual è la garanzia del Vevor 28032BX?

Il prodotto è coperto da una garanzia elettronica. Per maggiori informazioni, visitare il sito di supporto: www.vevor.com/support.

MANUALE UTENTE 28032BX Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Riscaldamento solare della piscina

MODELLO: 28032BX

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in risparmio metà rispetto ai marchi più importanti.

MODELLO: 28032BX

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software

del nostro prodotto.

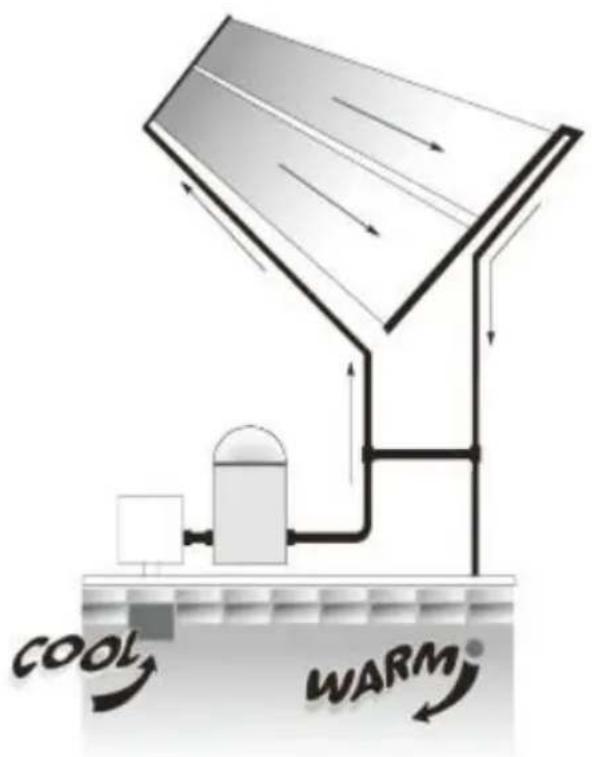

COME FUNZIONA IL RISCALDAMENTO SOLARE DELLA PISCINA

1. Utilizzando la pompa della piscina, l'acqua viene automaticamente pompata attraverso i collettori solari.
2. L'acqua viene poi riscaldata dal sole mentre si muove attraverso i collettori.
3. L'acqua riscaldata viene restituita alla piscina attraverso le linee di ritorno.
4. Goditi la tua piscina riscaldata senza costi di carburante.

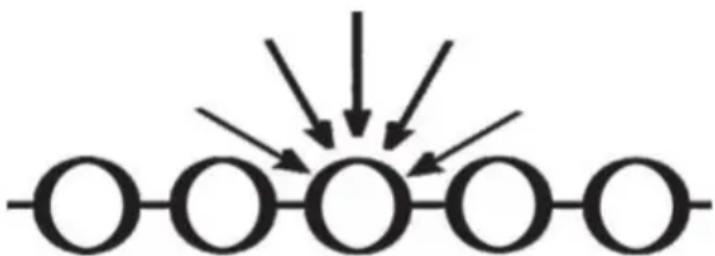

PERCHÉ IL RISCALDAMENTO SOLARE DELLA PISCINA FUNZIONA MEGLIO

1. L'acqua viene riscaldata mentre si muove attraverso i molti tubi nei collettori solari.
2. Il design dei tubi e delle reti intrappola il calore e cattura la luce mentre il sole si muove nel cielo.
3. Il materiale in polietilene resistente non arrugginisce, non si corrode e non si incrosta. Inoltre, il collettore è reversibile.

a) I collettori solari sono spesso installati sui tetti degli edifici. Se non hai molta familiarità con il lavoro sui tetti e non hai

scale e attrezzature di sicurezza adeguate per tale lavoro, dovresti assumere qualcuno con l'esperienza necessaria per effettuare l'installazione. Il mancato rispetto delle norme di sicurezza su un tetto o altra struttura elevata può causare cadute, con conseguenti gravi lesioni per te.

b) Quando si installano i collettori a terra, non costruire un supporto per rack che potrebbe consentire l'accesso dei bambini alla piscina.

IMPORTANTE

LEGGERE TUTTO QUESTO MANUALE PRIMA DI INIZIARE L'INSTALLAZIONE

COMPONENTI

Item	Descrizione	Quantità

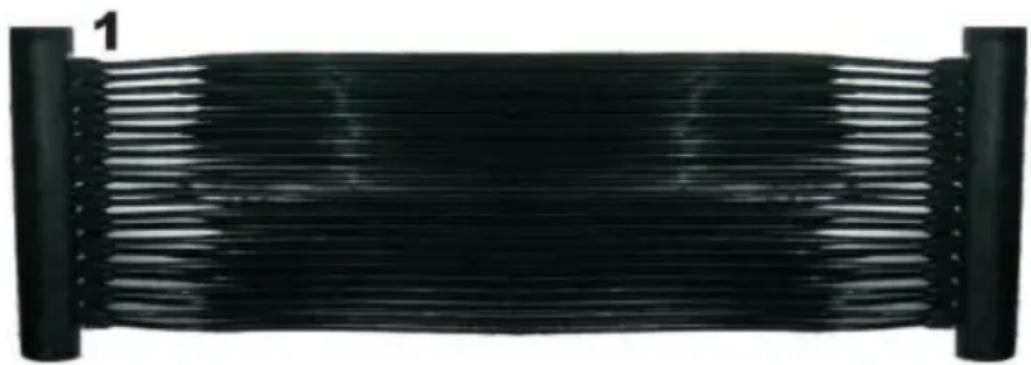

1	Collettore solare	4
2	Gomma tappo terminale	4
3	Fascetta stringitubo in acciaio inox da 2"	20
4	2,5" acciaio inossidabile fascetta stringitubo 33-57	4
5	Tubo flessibile di collegamento in gomma	6
6	Connettore a gomito in gomma	4
7	Adattatore per tubo flessibile D32-38mm	4
8	Manuale	1

3

4

5

6

7

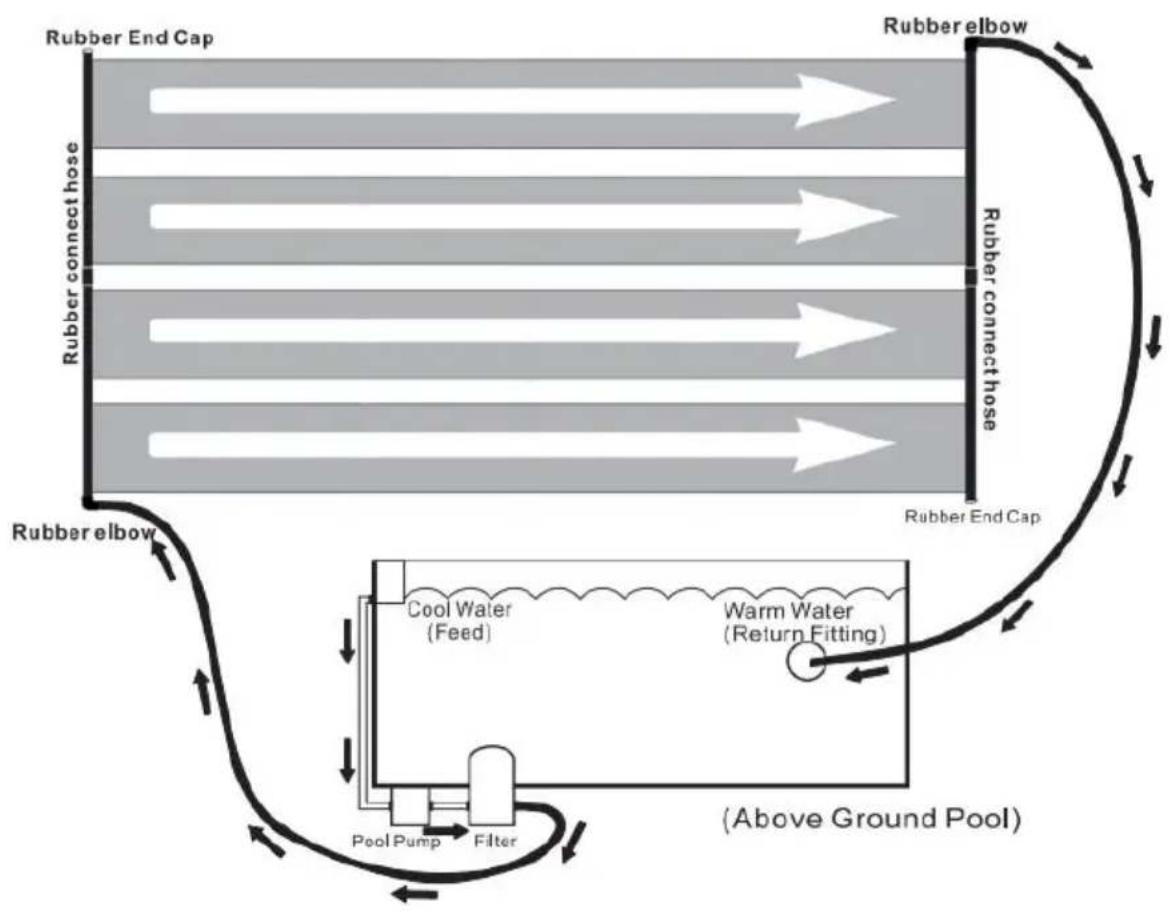

DISPOSIZIONE DEL SISTEMA

Necessario:

* Cacciavite * Per installare il sistema di riscaldamento solare, avrai bisogno di tubi flessibili: uno che colleghi l'impianto della piscina ai collettori e uno che dai collettori torni alla piscina.

INSTALLAZIONE

1. Fornire un'area libera da oggetti appuntiti con almeno 6 ore di piena luce solare al giorno.
2. Lasciare che i collettori si rilassino al sole (da 30 minuti a un'ora). Posare i collettori sull'erba può danneggiare il prato sottostante! Non calpestare i collettori.
3. Unire i tubi del collettore insieme utilizzando un tubo flessibile di collegamento in gomma nera e due fascette stringitubo da 2". Posizionare un morsetto da 2" su ciascuna estremità del tubo flessibile di collegamento in gomma e stringere (come mostrato). Non stringere eccessivamente. Non spingere il tubo flessibile di collegamento contro i tubi del collettore.
4. Coprire i cappucci terminali in gomma alle estremità della testata del tubo con fascette stringitubo da 2". Posizionare le fascette stringitubo da 2" e stringere (come mostrato).
5. Coprire i gomiti di gomma sulle altre estremità del tubo collettore con fascette stringitubo da 2". Posizionare i morsetti da 2" e serrare (come mostrato).

6.1 Se si collega al tubo flessibile, inserire l'adattatore D32-38mm nel gomito in gomma. Posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

6.2 Se si collega al tubo in PVC D50mm, non installare l'adattatore per tubo flessibile D32-38mm nel gomito in gomma. È possibile collegare direttamente al tubo in PVC. Quindi posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

1. Spegnere la pompa della piscina.
2. Vai in piscina e collega il raccordo di ritorno sulla parete della piscina dall'interno in modo che l'acqua defluisca (un tappo invernale funziona bene).
3. Collegare un tubo flessibile dal filtro al connettore a gomito inferiore. Riempire sempre il sistema dal basso.
4. Collegare l'altro tubo flessibile dal raccordo di ritorno della piscina all'altro connettore a gomito.
5. Dall'interno della parete della piscina, rimuovere il tappo che si è posizionato nel raccordo di ritorno rotondo.

1. Accendere la pompa. Controllare eventuali perdite e stringere i collegamenti che necessitano attenzione.

Nota: all'avvio vedrai delle bolle d'aria uscire dal tubo di ritorno. Ciò è normale e cesserà dopo che tutta l'aria sarà stata eliminata dal sistema di riscaldamento solare.

Un sistema correttamente dimensionato e installato aumenterà la temperatura della piscina fino a 10°F durante la stagione. Vorrai solo circolare l'acqua attraverso il collettore solare quando splende il sole. Quando è nuvoloso o piovoso, l'energia solare non funzionerà altrettanto bene (e probabilmente non funzionerà nuotare in quei momenti), ma l'acqua tornerà a salire alla temperatura dopo uno o due giorni caldi.

Ovunque ci siano almeno 6 ore di sole pieno durante il giorno. Più collettori sono in pieno sole, meglio funzioneranno. Se si monta il pannello solare su una superficie inclinata (come un tetto o un supporto), i collettori devono essere rivolti verso sud. Se il montaggio è su un supporto a terra, posizionare il portapacchi in modo che non fornisca accesso alla piscina per bambini.

Funzionamento

1. I collettori dovrebbero risultare freddi al tatto quando sono esposti al sole e l'acqua passa attraverso. Ciò significa che il calore viene trasferito all'acqua.
2. L'acqua che ritorna nella tua piscina sarà di qualche grado più calda dell'acqua della piscina stessa. Questo è il modo più efficiente per riscaldare un grande specchio d'acqua come una piscina. Continua a far circolare l'acqua, che aggiunge qualche grado a ogni passaggio.
3. Far circolare l'acqua attraverso i collettori solari almeno 6 ore al giorno durante le ore di luce nelle giornate di sole. Se fai circolare l'acqua attraverso di loro di notte, o quando è nuvoloso o nelle giornate fredde,

raffredderai l'acqua della tua piscina invece di riscaldarla. Se devi far funzionare la pompa di notte, apri la valvola di deviazione in modo che l'acqua vada direttamente alla piscina, bypassando il sistema solare.

Preparazione per l'inverno

Il tuo impianto solare deve essere svuotato per la preparazione all'inverno. Il danno da congelamento non è coperto dalla garanzia! Devi svuotare i collettori solari proprio come si svuota il resto dell'attrezzatura della piscina! Rimuovere la valvola di sicurezza del vuoto nella parte superiore del sistema solare. Rimuovere il tappo terminale in gomma nella parte inferiore e assicurarsi che TUTTA l'acqua venga scaricata dal sistema. Sostituire i tappi terminali e soffiare aria pressurizzata nella direzione inversa del normale flusso d'acqua. Questo è il modo più efficace per drenare il sistema. Puoi lasciare i collettori in

posizione (purché siano completamente drenati) e resisteranno anche agli inverni più rigidi. Naturalmente, se preferisci, puoi conservare i tuoi collettori all'interno, in un luogo caldo e asciutto.
