Produkttyp	Solarheizung für Schwimmbecken
Modell	28032BX
Marke	Vevor
Anzahl Solarkollektoren	4
Material der Kollektoren	Robustes Polyethylen
Anschlussdurchmesser	32 mm bis 38 mm
Temperaturerhöhung	Bis zu 10 °F (≈ 5,5 °C)
Empfohlene Sonnenstunden	Mindestens 6 Stunden pro Tag
Installationstyp	Auf dem Dach oder am Boden
Verwendung	Mit vorhandener Schwimmbadpumpe
Überwinterung	Entleerung erforderlich
Technischer Support	www.vevor.com/support
Zertifizierung	Elektronische Garantie
Packungsinhalt	4 Kollektoren, Verbindungsschläuche, Schlauchschellen, Endkappen, Winkelstücke, Adapter, Handbuch
Sicherheit	Dachinstallation nur durch Fachpersonal; nicht auf den Kollektoren gehen
Wartung	Lecks prüfen und Schellen bei Bedarf nachziehen
Reparierbarkeit	Support für Ersatzteile kontaktieren

Häufig gestellte Fragen - 28032BX Vevor

Wie installiere ich die Solarheizung für Schwimmbecken Vevor 28032BX?

Die Installation erfordert, die Kollektoren mit den mitgelieferten Schläuchen und Schellen miteinander zu verbinden und dann an den Kreislauf der Schwimmbadpumpe anzuschließen. Platzieren Sie die Kollektoren in einem sonnigen Bereich (mindestens 6 Stunden pro Tag). Befolgen Sie die Schritte im Handbuch: Montieren Sie die Kollektoren, befestigen Sie die Endkappen und Winkelstücke und schließen Sie dann die Vor- und Rücklaufschläuche an. Stellen Sie sicher, dass Sie das System vor dem Winter entleeren.

Welche Temperaturerhöhung ist zu erwarten?

Das System kann die Wassertemperatur Ihres Pools während der Saison je nach Sonneneinstrahlung und Poolgröße um bis zu 10 °F (ca. 5,5 °C) erhöhen.

Ist eine spezielle Pumpe für diese Solarheizung erforderlich?

Nein, das System verwendet die vorhandene Schwimmbadpumpe, um das Wasser durch die Solarkollektoren zu zirkulieren. Es genügt, die Schläuche an den Filter und den Rücklauf des Pools anzuschließen.

Kann man die Kollektoren auf einem Dach installieren?

Ja, die Installation auf dem Dach ist möglich, wird aber aus Sicherheitsgründen einem Fachmann empfohlen. Verwenden Sie Schutzausrüstung und stellen Sie sicher, dass die Struktur das Gewicht tragen kann.

Wie überwintere ich das System Vevor 28032BX?

Für die Überwinterung entleeren Sie die Kollektoren und Schläuche vollständig. Entfernen Sie das Vakuumentlüftungsventil und die Gummiendkappen, um das gesamte Wasser abzulassen. Sie können die Kollektoren an Ort und Stelle belassen, wenn sie trocken sind, oder sie im Innenraum lagern. Frostschäden sind nicht von der Garantie abgedeckt.

Wie viele Kollektoren sind im Kit enthalten?

Das Kit enthält 4 Solarkollektoren sowie die erforderlichen Verbindungsschläuche, Schlauchschellen, Endkappen, Winkelstücke und Adapter für die Installation.

Welche Wartung ist für diese Schwimmbadheizung erforderlich?

Der Wartungsaufwand ist minimal: Überprüfen Sie regelmäßig die Anschlüsse auf Lecks, ziehen Sie die Schellen bei Bedarf nach und reinigen Sie die Kollektoren, wenn Schmutz das Sonnenlicht blockiert. Im Winter entleeren Sie das System.

Was tun bei einem Leck im Solarkreislauf?

Bei einem Leck schalten Sie die Pumpe aus, überprüfen Sie die Anschlüsse und ziehen Sie die Schlauchschellen nach. Stellen Sie sicher, dass die Schläuche nicht beschädigt sind. Wenn das Leck bestehen bleibt, kontaktieren Sie den Vevor-Support, um Ersatzteile zu erhalten.

Funktioniert das System bei bewölktem Wetter?

Die Leistung ist bei bewölktem Wetter verringert. Es wird davon abgeraten, das Wasser nachts oder bei kaltem Wetter zirkulieren zu lassen, da dies den Pool abkühlen könnte. Verwenden Sie ein Bypass-Ventil, wenn die Pumpe bei fehlender Sonneneinstrahlung laufen muss.

Wie lautet die Garantie des Vevor 28032BX?

Das Produkt ist durch eine elektronische Garantie abgedeckt. Für weitere Informationen besuchen Sie die Support-Website: www.vevor.com/support.

BEDIENUNGSANLEITUNG 28032BX Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

Solare Poolheizung

MODELL: 28032BX

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODELL: 28032BX

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

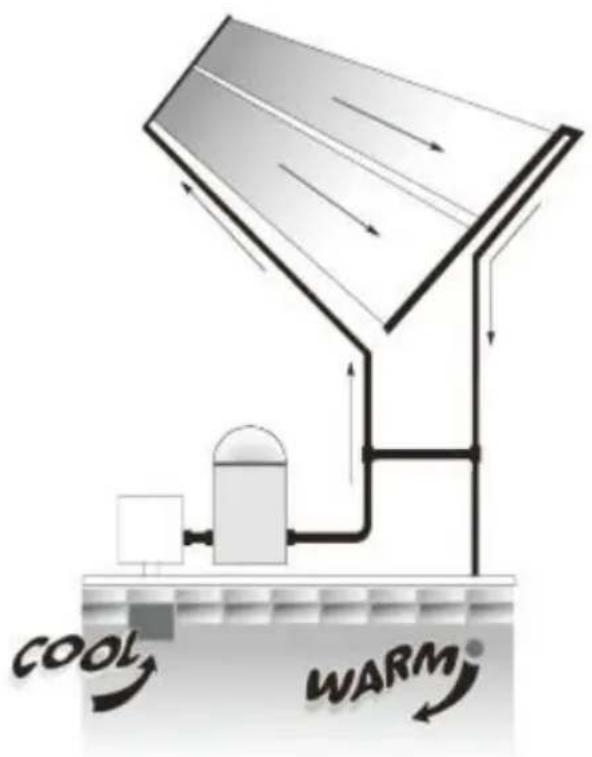

HOW SOLAR POOL HEATING WORKS

1. Mit Ihrer Poolpumpe wird das Wasser automatisch durch die Solarkollektoren gepumpt.
2. Das Wasser wird dann von der Sonne erwärmt, während es bewegt sich durch die Kollektoren.
3. Das erwärmte Wasser wird zurück in den Pool, durch Ihre Rücklaufleitungen.
4. Sie genießen Ihren eigenen beheizten Pool ohne Brennstoff Kosten.

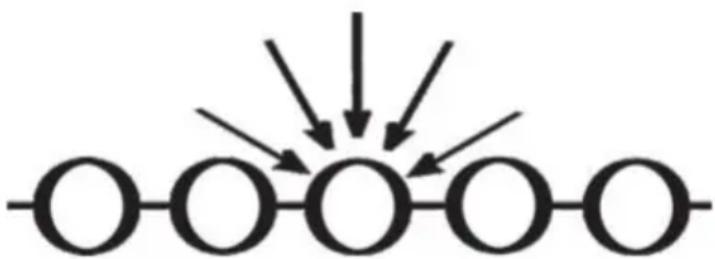

WHY SOLAR POOL HEATING WORKS BEST

1. Das Wasser erwärmt sich beim Durchströmen der viele Röhren in Solarkollektoren.
2. Rohr- und Netzdesign fängt Wärme ein, fängt Licht, wenn die Son über den Himmel wandert
3. Robustes Polyethylenmaterial, das nicht rostet, korrodiert oder abblät Außerdem ist der Kollektor reversibel

BITTE LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH. DU BIST Die Nutzung Ihres Solar-Heizpools und Ihre Garantie werden davon beeinflusst, wie Ihre Solaranlage ist installiert

VORSICHT:

a) Sonnenkollektoren werden häufig auf den Dächern von Gebäu Sofern Sie nicht sehr vertraut mit der Arbeit auf Dächern und

verfügen über die richtigen Leitern und Sicherheit Ausrüstung für solche Arbeiten sollten Sie jemanden beauftragen, mit der notwendigen Erfahrung zur Durchführung der Installation Nichtbeachtung der Sicherheitsvorschriften auf Dächern oder anderen erhöht Struktur kann zum Einsturz führen, was zu Dies kann zu schweren Verletzungen führen.

b) Bei der Installation von Kollektoren auf dem Boden dürfen keir eine Gepäckträgerhalterung, die Kindern den Zugang ermöglichen könnte der Pool.

WICHTIG

LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG, BEVOR SIE MIT D ORIENTIERUNG BEGINNEN

COMPONENTS

Item	Beschreibung	Menge

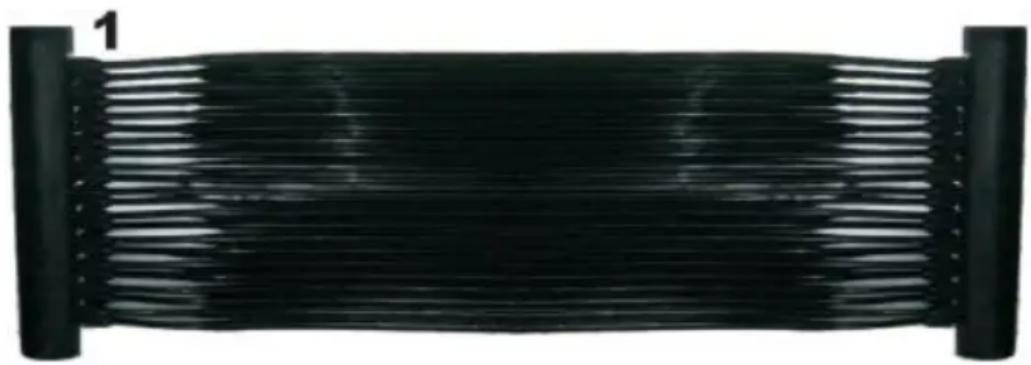

1	Solarkollektor	4
2	Gummi Endkappe	4
3	2" Edelstahl-Schlauchschelle 27-51	20
4	2,5 Zoll Edelstahl Schlauchschelle 33-57	4
5	Gummi-Verbindungsschlauch	6
6	Gummi-Winkelverbinder	4
7	D32-38mm Schlauchadapter	4
8	Handbuch	1

* Schraubendreher
* Für die Installation Ihrer Solaranlage benötigen Sie 2 Schläuche einen, der von der Poolausrüstung zum Kollektor führt, und einen der vom Kollektor zurück zum Pool führt.

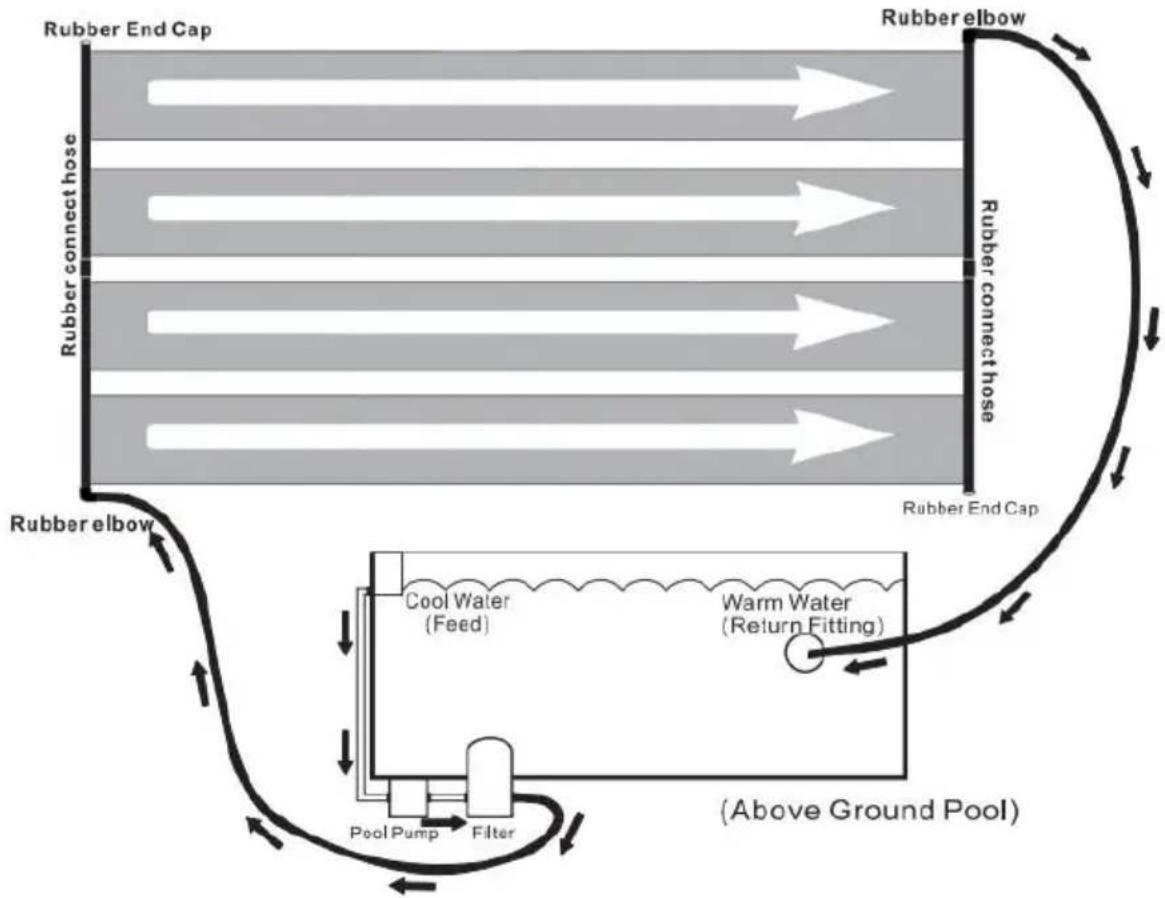


INSTALLATION

1. , mit mindestens 6 Stunden voller Sonnenlicht pro Tag.
2. Lassen Sie die Kollektoren in der Sonne entspannen (30 Minuten eine Stunde). SAMMLER AUF DEM GRAS KÖNNEN DEN RASEN DARUNTER BESCHÄDIGEN! NICHT AUF DIE SAMMLER TRETEN.
3. Verbinden Sie die Krümmer mit einem schwarzen Gummi Anschlussschlauch und zwei 2" Schlauchschellen. Positionieren Sie den Klemmen Sie an jedem Ende des Gummi-Verbindungsschlauchs ein unfestziehen (wie gezeigt). Nicht überdrehen festziehen. Nicht drücken Verbindungsschlauch gegen die Rohre des Kollektors.
4. Bedecken Sie die Gummiendkappen an den Enden des Headers R mit 2" Schlauchschellen. Positionieren Sie 2" Schlauchschellen und

festziehen (wie gezeigt).

1. Bedecken Sie die Gummibögen an den andes Enden des Krümmer mit 2" Schlauchschellen. Positionieren Sie den 2" Schlauch Klemmen und festziehen (wie gezeigt).

6.1 Wenn Sie den weichen Schlauch anschließestecken Sie den D32-38mm-Schlauch Adapter de Gummibogen. Positionieren Sie 2,5" Schlauchschund festziehen (wie gezeigt).

6.2 Wenn Sie ein D50mm PVC- Rohr anschließ installieren Sie den D32-38mm Schlauchadapter am Gummibogen. Sie können direkt an das PV Rohr anschließen . Dann 2,5-Zoll-Schlauchschelle anbringen und festziehen (wie gezeigt)

1. Schalten Sie die Poolpumpe aus.

2. Gehen Sie zum Pool und verschließen Sie runden Rücklaufanschluss am Pool Wand von in damit das Wasser nicht durchsickern kann (ein Winterstopfen funktioniert gut).

3. Schließen Sie einen Schlauch vom Filter an (

unteren Winkel an Anschluss. Befüllen Sie das System immer von unter 10.Schließen Sie den anderen Schlauch vom Rücklaufanschluss des Pools an den anderer Winkelverbinder.

1. Entfernen Sie von der Innenseite der Beckenwand aus den im ru Rücklaufanschluss platziert.

JETZT KÖNNEN SIE IHRE SOLAR-POOLHEIZUNG IN BETRIEB NEHMEN

1. Schalten Sie die Pumpe ein. Prüfen Sie, ob Lecks vorhanden sin ziehen Sie die erforderlichen Verbindungen fest. Aufmerksamkeit.

Hinweis: Beim Einschalten werden Sie Luftblasen durch den Rücklaufschlauch kommen sehen. Dies ist normal und hört auf, nachde die gesamte Luft aus dem Solarmodul entfernt wurde. Heizungssystem.

Ein richtig dimensioniertes und installiertes System erhöht die Pooltemperaturen bis zu 10F während der Saison. Sie wollen nur Was zirkulieren durch den Solarkollektor, wenn die Sonne scheint. Wenn es bewölkt oder regnerisch, Solar wird nicht so gut funktionieren (und Sie werden wahrscheinlich nicht schwimmen Sie während dieser Zeit), aber Wasser wird wieder nach ein bis zwei warmen Tagen auf die gewüns Temperatur gebracht.

Überall, wo Sie tagsüber mindestens 6 Stunden Sonne haben. Je länger die Kollektoren in der vollen Sonne stehen, desto besser funktionieren. Wenn Sie die Solaranlage schräg montieren (z. B. auf einem Dach o Gestell), Kollektoren sollten nach Süden ausgerichtet sein. Bei Montage auf einem Gestell. Wenn das Rack auf dem Boden platziert wird, positionieren Sie es so, dass es nicht Zugang zum Pool für Kinder.

Operation

1. Die Kollektoren sollten sich bei Sonneneinstrahlung kühl anfühlen Dabei wird Wärme auf das Wasser übertragen.
2. Das Wasser, das in Ihren Pool zurückfließt, ist einige Grad wärme das Pool selbst. Dies ist die effizienteste Möglichkeit, ein großes Gew wie einen Pool zu erhitzen. Lassen Sie das Wasser weiter zirkulieren wodurch bei jedem Durchgang ein paar Grad hinzugefügt werden.
3. Zirkulieren Sie das Wasser mindestens 6 Stunden pro Tag durch (Solarkollektoren während die Tageslichtstunden an sonnigen Tagen. We Sie zirkulieren Gießen Sie das Wasser nachts, bei bedecktem Himmel oder an kühlen Tagen durch Sie werden Ihr Poolwasser kühlen, ansta zu erwärmen. Wenn Sie Wenn Sie Ihre Pumpe nachts laufen lassen müssen, öffnen Sie das Umschaltventil, damit das Wasser unter Umgehung der Solaranlage direkt zurück zum Pool.

Winterization

Zur Winterfestmachung muss Ihre Solaranlage entleert werden! Schäder werden nicht von der Garantie abgedeckt! Sie müssen Ihren

Solarkollektoren genau wie Sie den Rest Ihrer Poolausrüstung entleeren! Entfernen Sie das Vakuumentlastungsventil an der Oberseite des Solarsystems. Entfernen Sie die Gummiendkappe an der Unterseite und stellen Sie sicher, dass ALLE Wasser wird aus dem System abgelassen, Endkappen ersetzen und blasen Druckluft in die entgegengesetzte Richtung des normalen Wasserflusses. Dies ist der effektivste Weg, Ihr System zu entleeren. Sie können Lassen Sie die Kollektoren in

Ort(solange sie vollständig entleert sind) und sie werden sogar den härtesten Wintern standhalten. Natürlich können Sie Sie können Ihre Sammler bei Bedarf drinnen an einem warmen, trockenen Ort aufbewahren.
