R134a - Réfrigérateur Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur de voiture
Marque	Vevor
Modèle	J20
Capacité	20 litres
Alimentation	DC 12V/24V ou AC 100-240V (avec adaptateur secteur)
Puissance de refroidissement	60 W
Plage de température réglable	De -20 °C à 10 °C
Modes de fonctionnement	MAX (refroidissement rapide) et ECO (économie d'énergie)
Protection de batterie	3 niveaux : Haut (H), Moyen (M), Bas (L)
Fonction mémoire	Mémorise l'état (marche/arrêt, mode) après une coupure
Affichage	Panneau de contrôle avec écran et boutons
Éclairage intérieur	Oui
Port USB	Oui
Compresseur	Compresseur intégré, agent moussant cyclopentane (inflammable)
Entretien	Nettoyer intérieur et extérieur avec un chiffon humide. Ne pas utiliser de liquides corrosifs.
Sécurité	Ne pas modifier l'appareil. Tenir hors de portée des enfants. Éviter sources d'inflammation.
Poids	Environ 8 kg (estimation)
Dimensions	Environ 45 x 30 x 35 cm (estimation)

FOIRE AUX QUESTIONS - R134a Vevor

Comment régler la température du réfrigérateur Vevor R134a ?

Utilisez les boutons + et - sur le panneau de contrôle pour augmenter ou diminuer la température par paliers de 1 °C. La plage va de -20 °C à 10 °C. La valeur par défaut au démarrage est 0 °C.

Comment changer le mode de refroidissement entre MAX et ECO ?

Appuyez brièvement sur le bouton Mode (bouton 2) pour basculer entre MAX (refroidissement rapide) et ECO (économie d'énergie).

Comment configurer la protection de batterie ?

Appuyez sur le bouton de protection batterie (bouton 1) pendant 3 secondes pour entrer dans les réglages. Appuyez à nouveau pour passer de H (Haut) à L (Bas) puis M (Moyen). La sélection clignote 3 secondes et se valide.

Que faire si l'écran affiche E1 ?

Le code E1 indique une tension d'entrée trop faible. Si le réfrigérateur est branché sur un allume-cigare avant le démarrage de la voiture, attendez que la voiture démarre puis reconnectez. Si l'adaptateur est en cause, abaissez le niveau de protection batterie ou remplacez l'adaptateur.

Comment nettoyer le réfrigérateur Vevor R134a ?

Débranchez l'appareil, puis nettoyez l'intérieur et l'extérieur avec un chiffon humide. N'utilisez pas de liquides corrosifs et ne versez pas d'eau directement dans la chambre.

Puis-je utiliser le réfrigérateur avec une prise secteur ?

Oui, mais vous devez utiliser un adaptateur secteur (non fourni) pour convertir le courant alternatif 100-240 V en courant continu compatible avec l'appareil.

Que faire en cas de bruit anormal ?

Vérifiez que le réfrigérateur est correctement positionné et ne touche pas un mur ou un objet. Assurez-vous qu'aucune pièce n'est desserrée à l'intérieur.

Comment utiliser la fonction mémoire après une coupure de courant ?

Le réfrigérateur mémorise automatiquement l'état de fonctionnement (marche/arrêt, mode MAX/ECO) avant la coupure. Au prochain démarrage, il reprend avec les mêmes réglages, sans intervention.

Quels types d'aliments puis-je conserver dans ce réfrigérateur ?

Vous pouvez conserver des aliments frais, des boissons, des médicaments nécessitant une température stable, du vin rouge (10-18 °C), des cosmétiques, et même des feuilles de thé. Évitez de placer des liquides non conditionnés directement dans la chambre.

Que signifie le code d'erreur E2 ?

E2 correspond à un défaut du ventilateur. Le ventilateur doit être remplacé. Contactez le service client pour obtenir une pièce de rechange.

MODE D'EMPLOI R134a Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

RÉFRIGÉRATEUR DE VOITURE

MANUEL D'UTILISATION

MODÈLE : J20

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

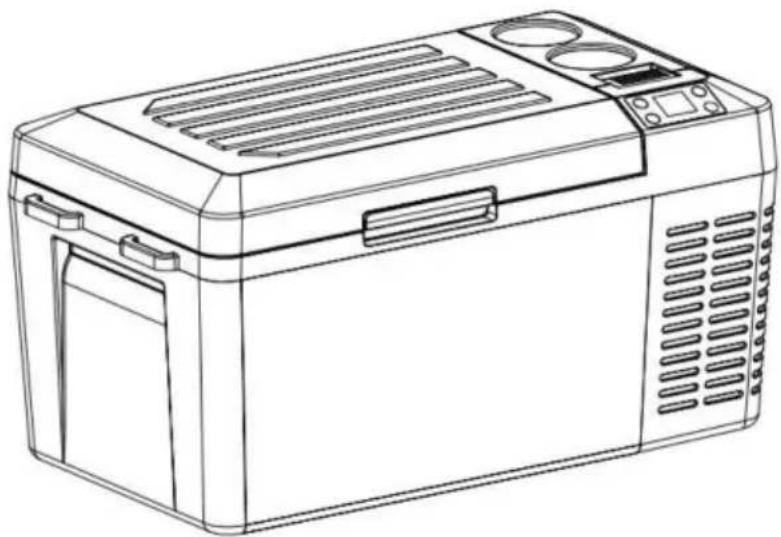

Réfrigérateur de voiture

J20

(Photo à titre indicatif seulement>

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréten clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques.

Attention

Avant d'utiliser le réfrigérateur, veuillez lire attentivement ce manuel et le conserver.

correctement

1. Avant d'utiliser le réfrigérateur, nettoyez-le à l'intérieur et à l'extérieur avec un chiffon humide.
2. Ne remplissez pas le réfrigérateur avec des liquides corrosifs. Ne versez pas directement de liquides dans le réfrigérateur.
3. Lorsque le réfrigérateur n'est pas utilisé pendant une longue période, veuillez débrancher l'alimentation.
   approvisionnez-le et gardez-le au sec.
4. Nettoyez régulièrement la chambre intérieure pour éviter les odeurs et les bactéries et assurer la conservation des aliments. sécurité.
5. Éteignez le réfrigérateur et la batterie avant de tirer le chariot (si avec batterie).

Connectez l'alimentation électrique

1. Trouvez le cordon d'alimentation CC dans le kit. Connectez la fiche CC à la prise de courant de la voiture réfrigérateur.
2. Bien placer les réfrigérateurs dans la voiture (recul, sièges...).
3. Disposez les cordons d'alimentation en fonction de l'espace intérieur de votre voiture. Insérez la prise de l'allume-cigare (un côté du cordon d'alimentation) dans le trou de l'allume-cigare de la voiture.

Brancher l'allume-cigare de la voiture

DC 12/24V

Brancher le réfrigérateur de la voiture

1. Le réfrigérateur peut être connecté à plusieurs sources d'énergie.
2. Le réfrigérateur peut se connecter directement à l'alimentation DC12V/24V.
3. Si le réfrigérateur utilise une alimentation CA 100-240 V, un adaptateur secteur doit être adopté.

Fonctionnement du réfrigérateur de voiture

Référence de tension de protection de la batterie de voiture :

le module de commande électronique ECO intégré peut surveiller automatiquement la tension de la batterie de la voiture. Le réfrigérateur s'éteindra automatiquement lorsque l'énergie est consommée de manière excessive, protégeant ainsi la consommation de la batterie d'une consommation trop faible qui pourrait affecter l'auto-allumage.

Tension de la batterie	Valeur de protection de tension par défaut d'usine H
	Niveau H (élevé) Niveau M (moyen)		Niveau L (bas)
12 V CC	DC11,3V OFF	DC10.1V OFF	DC9,6V OFF
	DC12,5V allumé	DC11,4V allumé	DC10,9 V allumé
24 V CC	DC24,6V OFF	DC22,3V OFF	DC21,3V OFF
	DC26.0V ON	DC23,7V allumé	DC22,7 V allumé

Remarque : lorsque l'alimentation électrique est connectée et que le réfrigérateur est allumé, la déconnexion ou le démarrage fait référence à la déconnexion ou au démarrage du compresseur.

Diagramme des composants

1. Couvercle du compresseur
2. Entrée d'alimentation
3. Poignée encastrée
4. Panneau de contrôle
5. USB
6. Par joint
7. Lumière intérieure
8. Compartiment de rangement

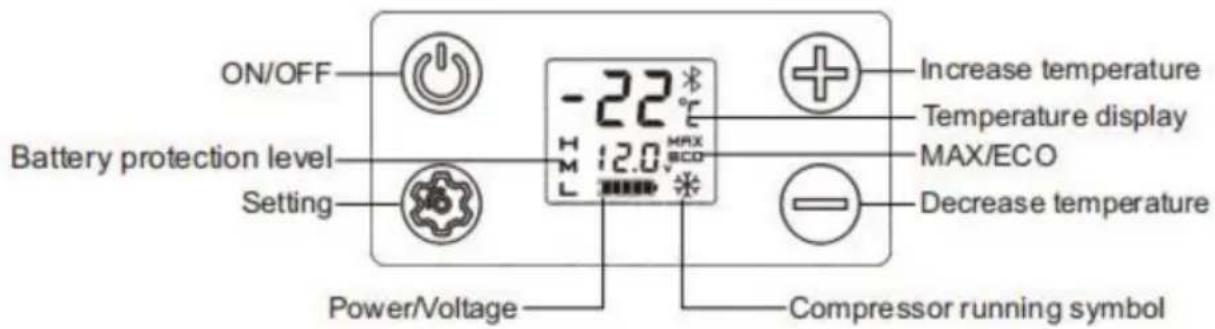

Méthode de fonctionnement facultative

Article	Description	Explication
1		Allumez le réfrigérateur en appuyant brièvement sur le bouton. Éteignez la glacière lorsque vous appuyez à nouveau sur le bouton.
2		Appuyez brièvement pour sélectionner MAX ou ECO.En mode MAX, le compresseur fonctionne rapidement pour réduire température rapidement. En mode ECO, le compresseur fonctionnelentement pour économiser de l'énergie.
3		Appuyez brièvement pour augmenter la température réglée de 1 degré. Appuyez en continu pour augmenter rapidement la température.le réglage maximum peut être de 10 et le réglage minimum peut être - 20 (la valeur par défaut pour le démarrage initial est0 /32 ).
4		Appuyez brièvement pour diminuer la température de réglage de 1 degré. Appuyez en continu pour diminuer rapidement la température.Le réglage maximum peut être de 10 et le minimumle réglage peut être de - 20 (la valeur par défaut pour la valeur initiale(la température de démarrage est de 0 /32 ).
5		Appuyez simultanément pendant 3 secondes pour changerunité de température entre et . Veuillez vous assurer qu'aucuneLe symbole clignote lorsque vous utilisez cette fonction.

Présentation des fonctions

Paramètre de protection de la batterie (la tension par défaut d'usine est H1)

1. Niveaux de protection de la batterie : H (élevé) > L (faible) > M (moyen)
2. Appuyez sur la touche pendant 3 secondes pour accéder au réglage de protection de la batterie. Appuyez à nouveau sur la touche pour basculez les niveaux H>L>M à tour de rôle.
3. Si aucune opération n'a été détectée, le niveau défini clignote pendant 3 secondes, puis quitte et enregistre le réglage actuel.

Fonction de mémoire hors tension

Il existe une fonction de mémoire de mise hors tension pour les réfrigérateurs de voiture. En cas de coupure de courant, l'état de fonctionnement (état marche/arrêt, mode de fonctionnement, etc.) avant la mise hors tension peut être récupéré automatiquement au prochain démarrage ; pas besoin de le redéfinir.

ECO : Refroidissement économe en énergie. MAX : Refroidissement puissant.

Tableau des paramètres du modèle :

Modèle Non.	Capacité	Tension	CAPouvoir	DC Pouvoir	Températuree Réglable	Type de prise
J20 20L		100~240 V CA(50/60 Hz)12 V/24 V CC	Refroidissement: Refroidissement:60W	60W	50~-4	Prise américainePrise CC

J20 20L 60W

100~240 V CA(50/60 Hz)12 V/24 V CC

Refroidissement:60W

Refroidissement:

10 à 20 °C

Prise UEPrise CC

Analyse de défaut simple

Conseil : Si les situations anormales ne peuvent pas être résolues par une simple analyse des pannes, veuillez contacter le service client professionnel pour obtenir de l'aide.

Le réfrigérateur de la voiture ne fonctionne pas

1. Vérifiez si l'alimentation est correctement connectée. (vérifiez si la prise est desserrée ou (les pôles positifs et négatifs sont inversés).
2. Vérifiez si l'interrupteur d'alimentation du panneau de commande est allumé.
3. Vérifiez si la ventilation de refroidissement est normale.
4. Vérifiez si le fusible est grillé.

Faibles performances de refroidissement

1. Vérifiez si le couvercle est correctement fermé.
2. Vérifiez si le joint de la porte est endommagé ou déformé.
3. Vérifiez s'il y a une mauvaise ventilation autour des réfrigérateurs.
4. Vérifiez si la température est correctement réglée.

Définition des codes d'erreur sur l'écran

Code d'erreur	Type d'erreur
E1	Faible tension d'entrée
E2	Défaut de ventilateur
E3	Échec du démarrage du compresseur
E4	Faible vitesse de rotation du compresseur
E5	Température du module de contrôleur trop élevée
E6	Circuit ouvert ou court-circuit du NTC

Bruit anormal

1. Le réfrigérateur de la voiture n'est pas placé correctement.
   2.Touchez un mur ou un autre objet.
2. Il y a des pièces desserrées ou qui tombent à l'intérieur.

Condensation sur la surface du réfrigérateur

Lorsque l'humidité de l'air ambiant dépasse 75 %, une légère condensation se produit sur le surface de la boîte, ce qui est normal.

Échecs et solutions

E1 : Faible tension d'entrée

Panne 1 : Insérez le cordon d'alimentation du réfrigérateur dans l'allume-cigare avant la voiture démarre. Solution 1 : Attendez un moment avant de connecter la voiture après son démarrage.

Défaillance 2 : La tension d'entrée de l'adaptateur est trop faible.

Solution 2 : Réglez le niveau de protection de la batterie sur une tension moyenne ou basse. Si c'est le cas ne fonctionne pas, veuillez remplacer un nouvel adaptateur.

E2 : Défaut du ventilateur

Veuillez remplacer un nouveau ventilateur lorsque vous identifiez un dysfonctionnement du ventilateur.

E3 : Défaut de tension d'entrée dû au démarrage fréquent du compresseur

Lorsque le réfrigérateur est utilisé dans la voiture et que E3 apparaît, veuillez l'éteindre pendant 5 minutes et redémarrez-le.

Si cela ne fonctionne pas, cela peut être identifié comme étant un défaut EI ; veuillez le résoudre conformément à la solution de EI.

Lorsque le réfrigérateur se connecte à l'adaptateur et que E3 apparaît

Veuillez régler le niveau de protection de la batterie au niveau moyen ou bas.

Si cela ne fonctionne pas, veuillez remplacer un nouvel adaptateur.

E4 : Faible vitesse de rotation du compresseur

Veuillez ajuster la tension d'entrée et la remettre sous tension.

E5 : Surchauffe de la puce du contrôleur

Veuillez éteindre l'appareil pendant 5 minutes et vérifier si la mauvaise ventilation autour de l'appareil le compresseur provoque la surchauffe.

Suggestions d'utilisation

1. Si vous êtes équipé d'une batterie de secours, vous pouvez maintenir la température que vous avez définie en toutes circonstances sans soucis.
2. Lorsque vous placez de la glace, veuillez régler la température au plus bas ; elle doit être allumé pendant une longue période.
3. Prévenir les problèmes de santé liés à la consommation d'eau en bouteille causés par une teneur élevée en températures.
4. Les aliments surgelés, les fruits de mer rares et les réfrigérateurs montés sur véhicule permettent de conserver les aliments frais congelés la nourriture accompagne le voyage.
5. Les produits de santé, l'insuline et les médicaments importés doivent être réfrigérés et Le contrôle précis de la température des réfrigérateurs à bord accompagnera votre santé le chemin.
6. Les feuilles de thé sont efficacement conservées au frais dans le réfrigérateur de la voiture, et vous pouvez buvez du thé frais et délicieux à tout moment pendant la visite autonome.
7. La meilleure température de stockage du vin rouge est de 10 - 18 (50 - 64,4).
   Un contrôle précis de la température du réfrigérateur de voiture peut garantir efficacement la température de conservation du vin rouge.
8. La durée de conservation des fruits de haute qualité dans la voiture à des températures estivales élevées être au moins 2 heures. La durée de stockage est plus courte même si le climatiseur est allumé L'utilisation d'un réfrigérateur de voiture permet de conserver efficacement des fruits de haute qualité.
9. Le revêtement des lunettes de soleil de haute qualité tombera sous l'effet de la température élevée été. Le réfrigérateur de voiture est un endroit idéal pour le placer.
10. Les produits cosmétiques de haute qualité se détériorent rapidement sous l'effet des températures élevées dans la voiture. Transportez des produits cosmétiques avec la voiture ; le réfrigérateur de voiture sera votre meilleur choix.

Précautions de sécurité

(1) Assurez-vous que la tension d'alimentation connectée au réfrigérateur embarqué est correcte à tout moment

(Les paramètres sont étiquetés avec les paramètres de tension approuvés du système embarqué réfrigérateur).

(2) Ne versez pas de liquide directement dans le réfrigérateur de la voiture.
(3) Il est interdit de modifier le réfrigérateur sans autorisation afin d'éviter tout danger.
(4) Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) capacités physiques, sensorielles ou mentales réduites ou manque d'expérience et connaissances à moins qu'ils n'aient reçu une supervision ou des instructions concernant utilisation de l'appareil par une personne responsable de sa sécurité.
(5) Les enfants doivent être surveillés pour éviter de jouer avec l'appareil.
(6) Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dépourvues de expérience et connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprendre les dangers concernés. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et utilisation l'entretien ne doit pas être effectué par des enfants sans surveillance.
(7) Pour éviter tout danger dû à l'instabilité de l'appareil, celui-ci doit être fixé sous les instructions.
(8) Ne stockez pas de substances explosives telles que des bombes aérosols avec un matériau inflammable. propulseur dans cet appareil.

AVERTISSEMENT : Cet appareil contient un agent moussant inflammable, le cyclopentane :

1) Veuillez éviter tout contact avec le feu lorsque vous le transportez et l'utilisez.
2) Veuillez demander l'intervention d'un professionnel en cas de panne de la machine.
3) Veuillez l'envoyer à votre station d'élimination locale désignée lorsque vous vous en débarrassez.

AVERTISSEMENT : Pendant l'utilisation, l'entretien et la mise au rebut de l'appareil,

veuillez prêter attention à un symbole similaire au côté gauche, qui se trouve sur l'arrière de l'appareil (panneau arrière ou compresseur) et avec du jaune ou de l'orange couleur. C'est un symbole d'avertissement de risque d'incendie. Il y a des matériaux inflammables dans Tuyaux de réfrigérant et compresseurs. Veuillez vous tenir éloigné de toute source d'incendie pendant l'utilisation, l'entretien et l'élimination.

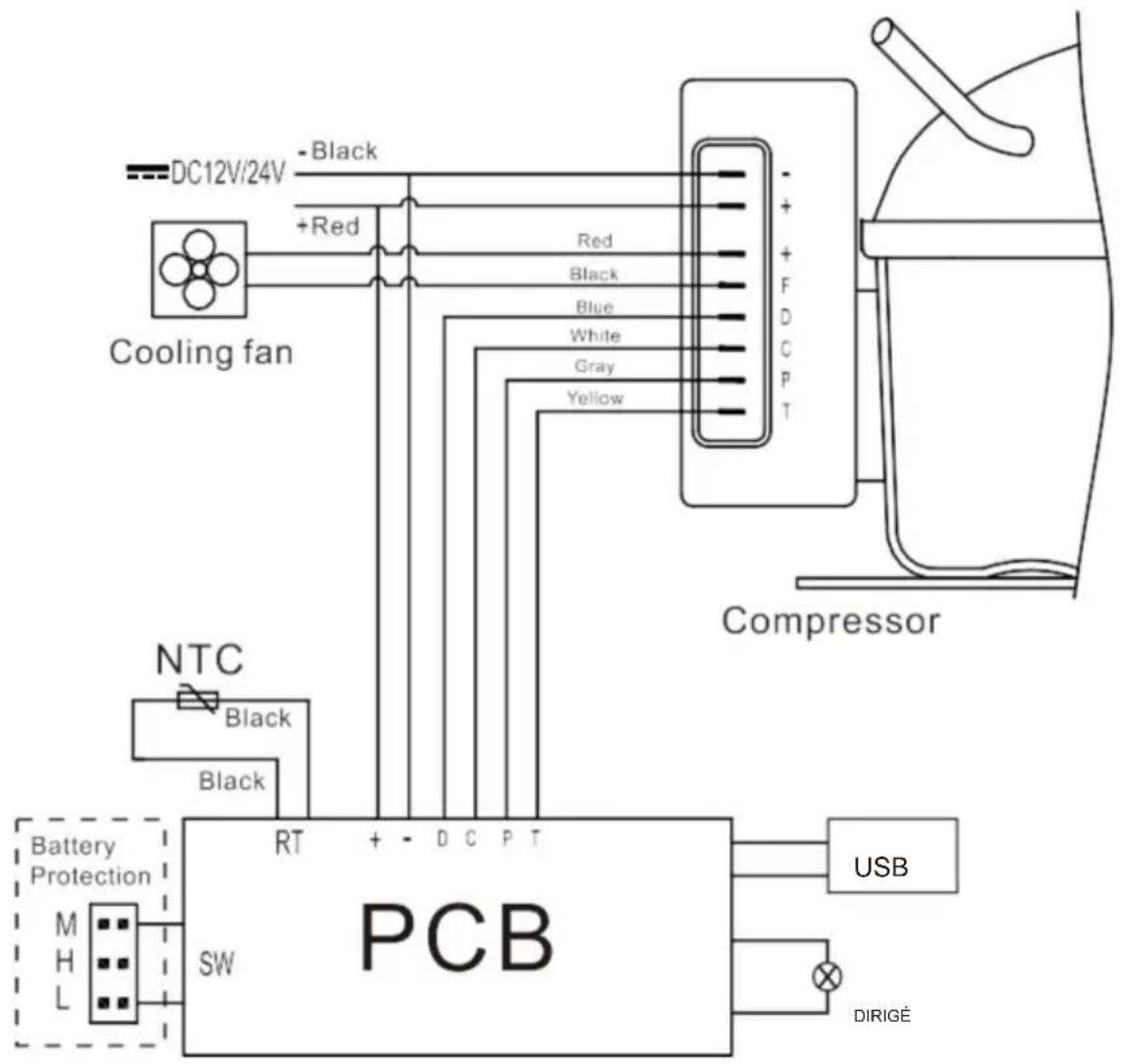

Schéma électrique

