BRUKSANVISNING R134a Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BIL KYLSKÅP

ANVÄNDARMANUAL

MODELL: J20

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

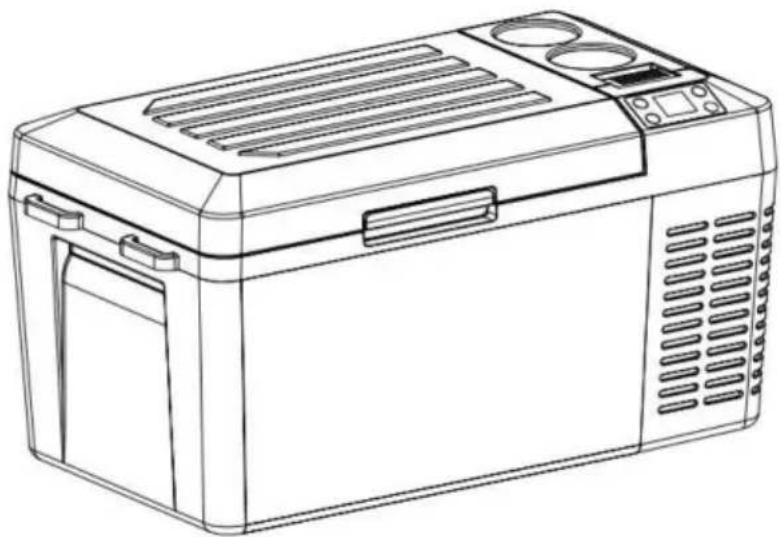

Bilkylskåp

J20

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Uppmärksamhet

Innan du använder kylskåpet, vänligen läs denna bruksanvisning noggrant och förvara der ordentligt

1. Innan du använder kylskåpet, rengör det inuti och utvändigt med en fuktig trasa.
   2.Fyll inte kylskåpet med frätande vätskor. Häll inte vätska direkt i kylskåpet.
2. När kylskåpet inte används under en längre tid, vänligen koppla bort strömmen leverera och håll det torrt.
3. Rengör den inre kammaren regelbundet för att förhindra lukt och bakterier och säkerställa måsäkerhet.
4. Stäng av kylskåpet och batteriet innan du drar i vagnen (om med batteri).

Anslut strömförsörjningen

1. Hitta likströmskabeln i satsen. Anslut DC-kontakten till bilens eluttag kylskåp.
2. Väl placera kylskåpen i bilen (back-up, säten...).
3. Lägg ut nätsladdar efter bilens inre utrymme. Sätt i cigarettändaruttaget (ena sidan av nätsladden) i bilens cigarettändarhål.

1.Kylskåpet kan anslutas till mer än en energikälla.
2. Kylskåpet kan anslutas direkt till DC12V/24V strömförsörjningen.
3. Om kylskåpet används med AC100-240V strömförsörjning, bör en nätadapter användas.

Drift av bilkylskåp

Spänningsreferens för bilbatteriskydd: Inbyggd ECO

elektronisk kontrollmodul kan automatiskt övervaka bilbatteriets spänning. Kylskåpet

stängs automatiskt av när strömförbrukningen förbrukas för mycket, vilket skyddar batteriförbrukningen från att bli för låg för att påverka självständningen.

Batterispänning	Fabriksinställt spänningsskyddsvärde H
	H (hög) nivå M (medium) nivå		L (låg) nivå
DC12V	DC11,3V AV	DC10.1V AV	DC9,6V AV
	DC12,5V PÅ	DC11,4V PÅ	DC10,9V PÅ
DC24V	DC24,6V AV	DC22,3V AV	DC21,3V AV
	DC26.0V PÅ	DC23,7V PÅ	DC22,7V PÅ

Obs: När strömförsörjningen är ansluten och kylskåpet är påslaget, hänvisar frånkoppling eller start till att koppla från eller starta kompressorn.

Komponentdiagram

1. Kompressorkåpa
2. Strömingång
3. Infällt handtag
4. Kontrollpanel
5. USB
6. Med packning
7. Inre Ijus
8. Förvaringsfack

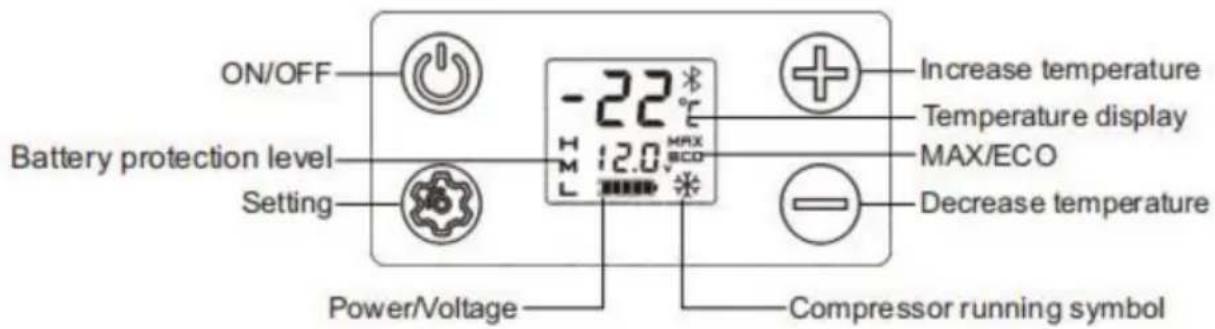

Valfri driftmetod

Punkt	Beskrivning	Förklaring
1		Slå på kylen när knappen trycks kort.Stäng av kylaren när knappen trycks in igen.
2		Tryck kort för att välja MAX eller ECO.I MAX-läge går kompressorn snabbt för att reducera temperatur snabbt. I ECO-läge går kompressornlångsamt för att spara energi.
3		Tryck kort för att öka den inställda temperaturen med 1 gTryck kontinuerligt för att öka temperaturen snabbt. De maximal inställning kan vara 10 y och lägsta inställning kan vara -20 y (Standardvärdet för den första uppstarten0 /32 .
4		Tryck kort för att minska den inställda temperaturen med 1 grad. Tryck kontinuerligt för att sänka temperaturen snabbt.Den maximala inställningen kan vara 10 och den lägsta inställningen kan vara -20 (Standardvärdet för initialen uppstart är 0 /32 ).
5		Tryck samtidigt i 3 sekunder för att ändra temperaturenhet mellan och . Se till att nej symbolen blinkar när du använder denna funktion.

Batteriskyddsinställning (fabriksinställd spänning är H1)

1. Batteriskyddsnivåer: H (Hög)>L (Låg) >M (Medium)
2. Tryck på knappen i 3 sekunder för att gå in i batteriskyddsinställningen. Tryck på knappen igen för att växla H>L>M-nivåer i varv.
3. Om inga operationer upptäcktes kommer den inställda nivån att blinka i 3 sekunder, avsluta och spara den aktuella inställningen.

Minnesfunktion för avstängning

Det finns en strömavstängd minnesfunktion för bilkylskåp. När strömmen försvinner, arbetstillståndet (på/av-status, arbetsläge, etc.) innan strömavstängning kan ske återställs automatiskt vid nästa start; du behöver inte ställa in den igen.

ECO: Energibesparande kyla MAX: Kraftfull kyla.

Modellparametertabell:

ModellInga.	Kapacitet	Spänning	ACDriva	DCDriva	Temperatur e Justerbar	Plugg typ
J20 20L		AC100~240V 50/60Hz DC 12V/24V	Kyl:60W	Kyl:60W	50~-4	USA-kontaktDC-kontakt

J20 20L

AC100~240V 50/60Hz DC 12V/24V

Kyl:60W

Kyl:60W

10~-20

EU-kontaktDC-kontakt

Enkel felanalys

Råd: Om onormala situationer inte kan lösas genom en enkel felanalys, vänligen kontakta professionell kundtjänst för hjälp.

Bilkylskåp fungerar inte

1. Kontrollera om strömmen är korrekt ansluten. (kontrollera Om kontakten är lossad eller positiva och negativa poler är omvända).
2. Kontrollera om strömbrytaren på manöverpanelen är påslagen.
3. Kontrollera om kylventilationen är normal.
   4.Kontrollera om säkringen har gått.

Dålig kylprestanda

1. Kontrollera att locket är ordentligt stängt.
2. Kontrollera om dörrtätningen är skadad eller deformerad.
3. Kontrollera om det är dålig ventilation runt kylen.
4. Kontrollera om temperaturen är korrekt inställd.

ÿDefinition av felkoder på displayen

Felkod	Typ av fel
E1	Låg inspänning
E2	Fläktfel
E3	Kompressorstart misslyckades
E4	Kompressorns låga varvtal
E5	Styrmodulens temperatur är för hög
E6	Öppen eller kortslutning av NTC

Onormalt ljud

1. Bilkylskåpet är inte placerat smidigt.
2. Rör vid en vägg eller annat föremål.
3. Det finns delar som är lösa eller faller av inuti.

Kondens på kylskåpets yta

När den omgivande luftfuktigheten överstiger 75 %, uppstår lätt kondens på den lådytan, vilket är normalt.

Misslyckanden och lösningar

ÿE1: Låg inspänning

Fel 1: Sätt i kylskåpets strömkabel i cigarettändaren innan bilen

startar. Lösning 1: Vänta ett tag med att ansluta bilen efter att den har startat.

Fel 2: Ingångsspänningen på adaptern är för låg.

Lösning 2: Justera batteriskyddsnivån till mellanspänning eller lågspänning. Om det fungerar inte, byt ut en ny adapter.

ÿE2: Fläktfel

Byt ut en ny fläkt när du identifierar att det finns ett fläktfel.

ÿE3: Inspänningsfel på grund av att kompressorn startas ofta

När kylskåpet används i bilen och E3 visas, stäng av det i 5 minuter och starta om den.

Om det inte fungerar kan det identifieras som El fel; snälla lös det enligt lösningen av El.

När kylskåpet ansluts till adaptern och E3 visas

ÿ Justera batteriskyddsnivån till mitten eller låg nivå.

ÿ Om det inte fungerar, byt ut en ny adapter.

ÿE4: Kompressorns låga varvtal

Vänligen justera ingångsspänningen och slå på den igen.

ÿE5: Överhettning av kontrollchip

Stäng av i 5 minuter och kontrollera om den usla ventilationen runt enheten kompressorn orsakar överhettning.

Använd förslag

1. Om du är utrustad med ett reservbatteri kan du behålla vilken temperatur du ställer under alla omständigheter utan bekymmer.
2. När du placerar glass, vänligen justera temperaturen till den lägsta; det måste vara påslagen under lång tid.
3. Förhindra hälsoproblem att dricka vatten på flaska orsakade av hög temperaturer.
4. Frysta livsmedel, sällsynta skaldjur och fordonsmonterade kylskåp låter frysta färska mat följer med resan.
5. Sjukvårdsprodukter, insulin och importerade läkemedel måste kylas, och den exakta temperaturkontrollen av kylskåp ombord kommer att följa med hälsan vägen.
6. Tebladen hålls effektivt fräscha i bilkylskåpet, och det kan du drick färskt och utsökt te när som helst under självkörningsturen.
7. Den bästa lagringstemperaturen för rött vin är 10 y - 18 y (50 - 64,4 y). De exakt temperaturkontroll av bilkylskåpet kan effektivt säkerställa lagringstemperatur för rött vin.
8. Lagringstiden av högkvalitativ frukt i bilen vid höga sommartemperaturer kommer vara minst 2 timmar. Lagringstiden är kortare även om luftkonditioneringen vrids på. Att använda ett bilkylskåp kan effektivt bevara frukt av hög kvalitet.
9. Beläggningen av solglasögon av hög kvalitet kommer att falla av under den höga temperaturen sommar. Bilkylskåpet är en idealisk plats att placera den på.
10. Högkvalitativ kosmetika försämras snabbt vid höga temperaturer i bilen. Bär kosmetika med bilen; bilkylskåpet kommer att vara ditt bättre val.

Säkerhetsföreskrifter

(1) Se till att strömspänningen som är ansluten till det inbyggda kylskåpet är korrekt när som helst

(Pametrarna är märkta med godkända spänningsparametrar för ombord kylskåp).

(2) Häll inte vätska direkt i bilkylskåpet.
(3) Att modifiera kylskåpet utan tillstånd är förbjudet för att undvika fara.
(4) Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de inte har fått handledning eller instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.

(5) Barn bör övervakas för att undvika att leka med apparaten.

(6) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstå farorna inblandade. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.

(7) För att undvika en fara på grund av apparatens instabilitet måste den fästas under instruktionerna.

(8) Förvara inte explosiva ämnen såsom aerosolburkar med en brandfarlig drivmedel i denna apparat.

WARNING: Denna apparat innehåller brandfarligt skummedel cyklopentan:

1) Undvik kontakt med eld när du transporterar och använder den.
2) Be en fackman om service när maskinen går sönder.
3) Skicka den till din lokala återvinningsstation när du kasserar den.

WARNING: Under användning, service och kassering av apparaten, Var uppmärksam på en symbol som liknar den vänstra sidan, som finns på baksidan av apparaten (bakpanel eller kompressor) och med gul eller orange färg. Det är en varningssymbol för brandrisk. Det finns brandfarliga material i köldmedierör och kompressorer. Vänligen var långt borta från brandkällan under användning, service och kassering.

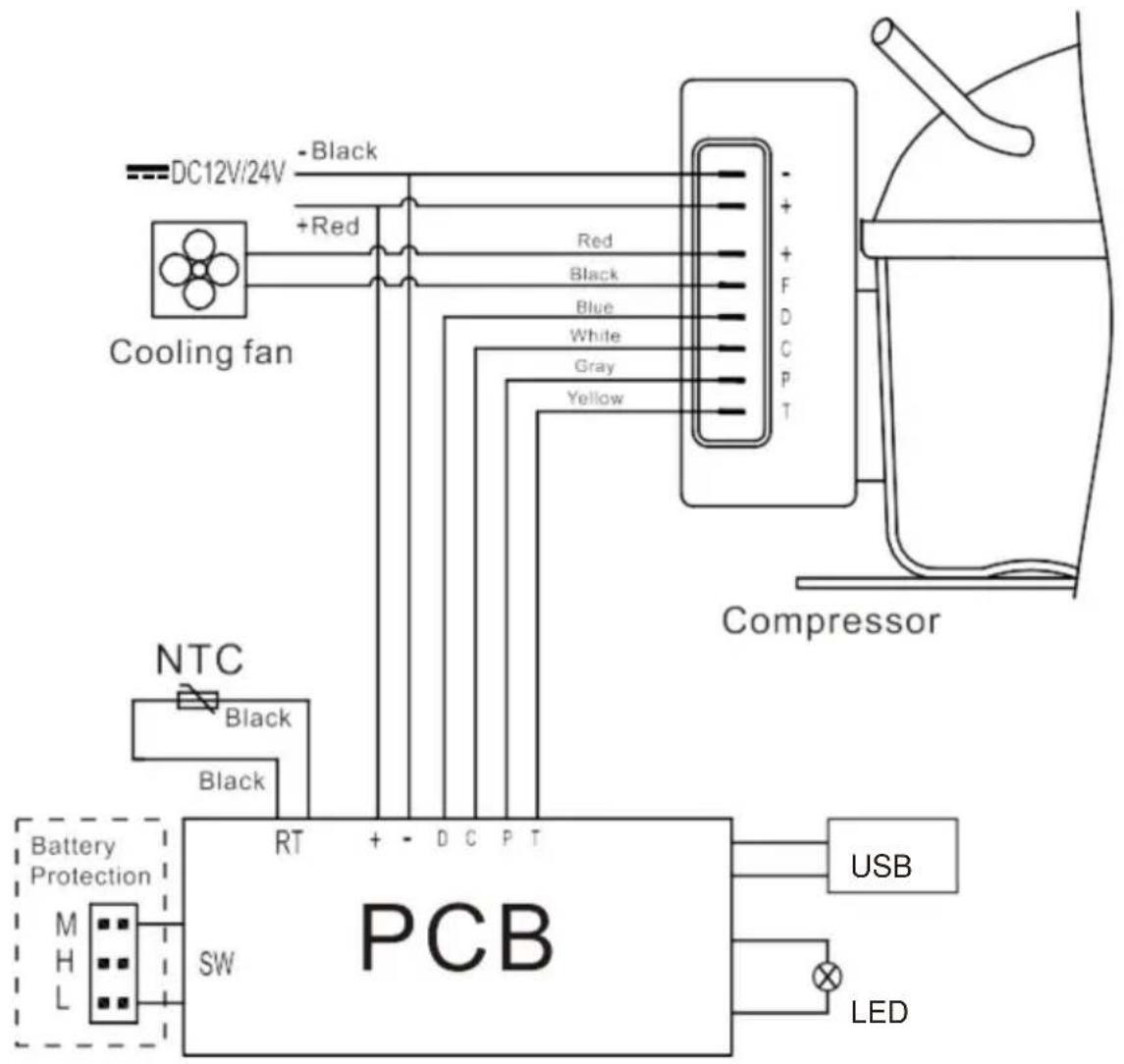

Elektriskt schematiskt diagram

