MANUALE UTENTE R134a Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PER AUTO

MANUALE D'USO

MODELLO: J20

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

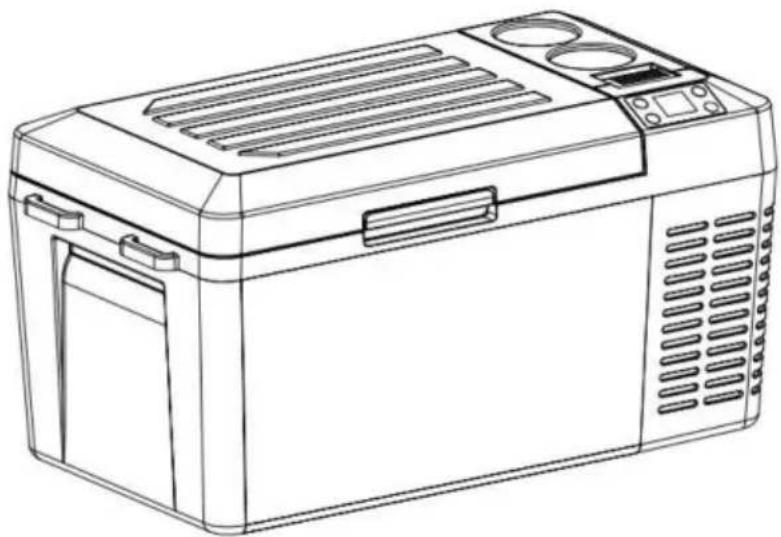

Frigorifero per auto

J20

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere

smaltito con i normali rifiuti domestici, ma deve essere portato

un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Attenzioni

Prima di utilizzare il frigorifero, leggere attentamente il presente manuale e conservarlo correttamente

1. Prima di utilizzare il frigorifero, pulirlo internamente ed esternamente con un panno umido.
2. Non riempire il frigorifero con liquidi corrosivi. Non versare direttamente i liquidi nel il frigorifero.
3. Quando il frigorifero non viene utilizzato per un lungo periodo, scollegare l'alimentazione fornire e mantenerlo asciutto.
4. Pulire regolarmente la camera interna per prevenire odori e batteri e garantire il cibo sicurezza.
5. Spegnere il frigorifero e la batteria prima di tirare il carrello (se con batteria).

Collegare l'alimentazione

1. Trova il cavo di alimentazione CC nel kit. Collega la spina CC alla presa di corrente dell'auto frigorifero.
2. Posizionare bene i frigoriferi nell'auto (di riserva, sui sedili...).
3. Disporre i cavi di alimentazione in base allo spazio interno dell'auto. Inserire la spina dell'accendisigari (un lato del cavo di alimentazione) nel foro dell'accendisigari dell'auto.

Collegare l'accendisigari dell'auto

DC 12/24V

Collegare il frigorifero dell'auto

1. Il frigorifero può essere collegato a più fonti di energia.
2. Il frigorifero può essere collegato direttamente all'alimentazione DC12V/24V.
3. Se il frigorifero viene utilizzato con un alimentatore CA da 100-240 V, è necessario adottare un adattatore CA.

Funzionamento del frigorifero per auto

Riferimento di tensione di protezione della batteria dell'auto:

il modulo di controllo elettronico ECO integrato può monitorare automaticamente la tensione della

batteria dell'auto. Il frigorifero verrà automaticamente interrotto quando l'alimentazione viene consumata

eccessivamente, proteggendo il consumo della batteria da un livello troppo basso per influire sull'autoaccensione.

Tensione della batteria	Valore di protezione della tensione predefinito in fabbrica H
	Livello H (alto) Livello	M (medio)	Livello L (basso)
DC12V	DC11.3V SPENTO	DC10.1V SPENTO	DC9.6V SPENTO
	DC12.5V ACCESO	DC11.4V ACCESO	CC 10,9 V ACCESO
DC24V	DC24.6V SPENTO	DC22.3V SPENTO	DC21.3V SPENTO
	DC26.0V ACCESO	DC23.7V ACCESO	CC 22,7 V ACCESO

Nota: quando l'alimentazione è collegata e il frigorifero è acceso, lo scollegamento o l'avvio si riferisce allo scollegamento o all'avvio del compressore.

Diagramma dei componenti

1. Presa di corrente
2. Maniglia incassata
3. Pannello di controllo
4. Porta USB
5. Tramite guarnizione
6. Luce interiore

7. Vano portaoggetti

8. Copertura del compressore

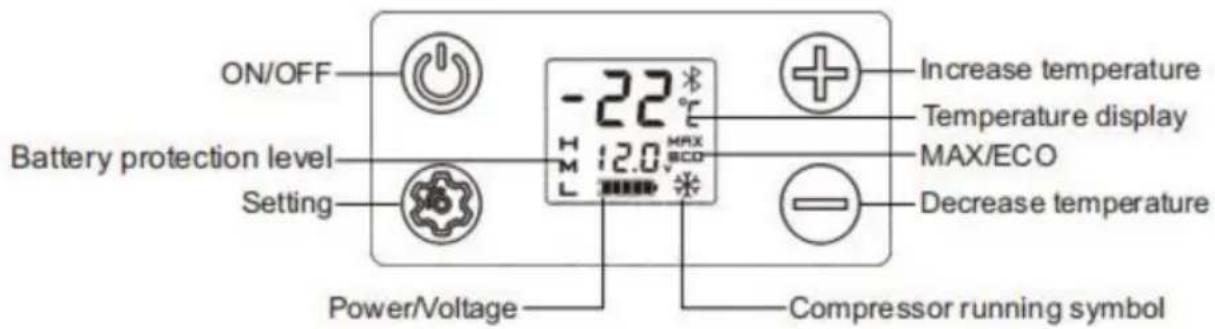

Metodo di funzionamento facoltativo

Articolo	Descrizione	Spiegazione
1		Accendere il frigorifero premendo brevemente il pulsante.Spegnere il dispositivo di raffreddamento premendo nuovamente il pulsante.
2		Premere brevemente per selezionare MAX o ECO.In modalità MAX, il compressore funziona velocemente per ridurre temperatura rapidamente. In modalità ECO, il compressore funziona lentamente per risparmiare energia.
3		Premere brevemente per aumentare la temperatura impostata di 1 grado.Premere continuamente per aumentare rapidamente la temperatura.l'impostazione massima può essere 10 ÿ e l'impostazione minima può essere - 20 ÿ (il valore predefinito per l'avvio iniziale èTemperatura ambiente (°C) - 0 °C/32 °F).
4		Premere brevemente per diminuire la temperatura impostata di 1 grado. Premere continuamente per diminuire rapidamente la temperatura.L'impostazione massima può essere 10 e quella minimal'impostazione può essere - 20 (il valore predefinito per l'iniziale l'avvio è 0 /32 ).
5		Premere contemporaneamente per 3 secondi per cambiare unità di temperatura tra e . Assicurati che nonIl simbolo lampeggia quando si utilizza questa funzione.

Introduzione alla funzione

Impostazione di protezione della batteria (la tensione predefinita di fabbrica è H1)

1. Livelli di protezione della batteria: H (alto) > L (basso) > M (medio)
2. Premere il tasto per 3 secondi per accedere alle impostazioni di protezione della batteria. Premere nuovamente il tasto per invertire i livelli H>L>M a turno.
3. Se non vengono rilevate operazioni, il livello impostato lampeggerà per 3 secondi, quindi uscirà e salverà l'impostazione corrente.

Funzione di memoria di spegnimento

C'è una funzione di memoria di spegnimento per i frigoriferi delle auto. Quando si perde la corrente,

lo stato di funzionamento (stato On/Off, modalità di funzionamento, ecc.) prima che sia possibile spegnerlo

viene ripristinato automaticamente al successivo avvio; non è necessario impostarlo nuovamente.

ECO: Raffreddamento a risparmio energetico MAX: Raffreddamento potente.

Tabella dei parametri del modello:

ModelloNO. Energia	Capacità	Voltaggio	ACEnergia	###	Temperaturae Regolabile	Tipo di spina
Modello	J20 20L	CA 100~240V(50/60Hz)CC 12V/24V	Raffreddamento:60 W	Raffreddamento:60 W	50~-4 y	Spina americanaSpina CC
Modello	J20 20L	CA 100~240V(50/60Hz)CC 12V/24V	Raffreddamento:60 W 60 W	Raffreddamento:W	10~-20	Spina UESpina CC

Analisi semplice dei guasti

Consiglio: se una semplice analisi dei guasti non consente di risolvere situazioni anomale, contattare il servizio clienti professionale per ricevere assistenza.

Il frigorifero dell'auto non funziona

1. Controllare se l'alimentazione è collegata correttamente. (controllare se la spina è allentata o
   (i poli positivo e negativo sono invertiti).
2. Controllare che l'interruttore di alimentazione sul pannello operativo sia acceso.
3. Controllare che la ventilazione di raffreddamento sia normale.
4. Controllare se il fusibile è bruciato.

Scarsa prestazione di raffreddamento

1. Controllare che il coperchio sia chiuso correttamente.
2. Controllare se la guarnizione della porta è danneggiata o deformata.
3. Controllare che non ci sia scarsa ventilazione attorno ai frigoriferi.
4. Controllare che la temperatura sia impostata correttamente.

ÿDefinizione dei codici di errore sul display

Codice di errore	Tipo di errore
E1	Bassa tensione di ingresso
E2	Guasto della ventola
E3	Avvio del compressore non riuscito
E4	Bassa velocità di rotazione del compressore
E5	Temperatura del modulo controller troppo alta
E6	Circuito aperto o cortocircuito dell'NTC

Rumore anomalo

1. Il frigorifero dell'auto non è posizionato in modo fluido.
2. Toccare un muro o un altro oggetto.
   3.Ci sono parti allentate o che cadono all'interno.

Condensa sulla superficie del frigorifero

Quando l'umidità dell'aria ambiente supera il 75%, si verificherà una leggera condensa sulla superficie della scatola, il che è normale.

Fallimenti e soluzioni

ÿE1: Bassa tensione di ingresso

Errore 1: Inserire il cavo di alimentazione del frigorifero nell'accendisigari prima dell'auto si avvia. Soluzione 1: attendere un po' per collegare l'auto dopo l'avvio.

Errore 2: la tensione di ingresso dell'adattatore è troppo bassa.

Soluzione 2: Regolare il livello di protezione della batteria su media tensione o bassa tensione. Se non funziona, sostituisci l'adattatore con uno nuovo.

ÿE2: Guasto ventola

Quando si riscontra un malfunzionamento della ventola, sostituirla con una nuova.

ÿE3: Guasto della tensione di ingresso dovuto all'avvio frequente del compressore

Quando il frigorifero viene utilizzato in auto e viene visualizzato E3, spegnerlo per 5 minuti e riavviarlo.

Se non funziona, è possibile identificare un guasto El; si prega di risolverlo secondo la soluzione di El.

Quando il frigorifero si collega all'adattatore e compare E3

ÿ Regolare il livello di protezione della batteria su un livello medio o basso.

ÿ Se non funziona, sostituire l'adattatore con uno nuovo.

ÿE4: Bassa velocità di rotazione del compressore

Si prega di regolare la tensione di ingresso e di riaccenderlo.

ÿE5: Surriscaldamento del chip del controller

Si prega di spegnere per 5 minuti e controllare se la ventilazione intorno al il compressore provoca il surriscaldamento.

Suggerimenti per l'uso

1. Se dotato di una batteria di backup, è possibile mantenere qualsiasi temperatura impostata in ogni circostanza senza preoccupazioni.
2. Quando si posiziona il gelato, regolare la temperatura al minimo; deve essere acceso per lungo tempo.
3. Prevenire i problemi di salute causati dall'acqua in bottiglia temperature.
4. Il cibo congelato, i frutti di mare rari e i frigoriferi montati sui veicoli lasciano che i prodotti freschi congelati il cibo accompagna il viaggio.
5. I prodotti sanitari, l'insulina e i farmaci importati devono essere refrigerati e il controllo preciso della temperatura dei frigoriferi di bordo accompagnerà la salute lungo il modo.
6. Le foglie di tè vengono mantenute fresche in modo efficace nel frigorifero dell'auto e puoi sorseggia un tè fresco e delizioso in qualsiasi momento durante il tour in auto.
7. La temperatura di conservazione migliore per il vino rosso è 10 y - 18 y (50 - 64,4 y). il controllo preciso della temperatura del frigorifero dell'auto può garantire efficacemente la temperatura di conservazione del vino rosso.
8. Il tempo di conservazione della frutta di alta qualità in macchina alle alte temperature estive sarà essere di almeno 2 ore. Il tempo di conservazione è più breve anche se il condizionatore è acceso on. L'utilizzo di un frigorifero per auto può conservare efficacemente la frutta di alta qualità.
9. Il rivestimento degli occhiali da sole di alta qualità cadrà sotto l'alta temperatura in estate. Il frigorifero dell'auto è il posto ideale dove posizionarlo.
10. I prodotti cosmetici di alta qualità si deteriorano rapidamente se esposti alle alte temperature all'interno dell'auto. Porta i cosmetici in auto: il frigorifero da auto è la scelta migliore.

Precauzioni di sicurezza

(1) Assicurarsi che la tensione di alimentazione collegata al frigorifero di bordo sia corretta

in qualsiasi momento

(I parametri sono etichettati con i parametri di tensione approvati del motore di bordo frigorifero).
(2) Non versare liquidi direttamente nel frigorifero dell'auto.
(3) È vietato modificare il frigorifero senza autorizzazione per evitare pericoli.
(4) Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non abbiano ricevuto supervisione o istruzioni in merito utilizzo dell'apparecchio da parte di una persona responsabile della propria sicurezza.
(5) I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.
(6) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.
(7) Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato sotto le istruzioni.
(8) Non conservare sostanze esplosive come bombolette spray con un gas infiammabile propellente in questo apparecchio.

ATTENZIONE: Questo apparecchio contiene l'agente schiumogeno infiammabile ciclopentano:

1) Evitare il contatto con il fuoco durante il trasporto e l'uso.
2) In caso di guasto della macchina, rivolgersi a un professionista per l'assistenza.
3) Al momento dello smaltimento, si prega di inviarlo al centro di smaltimento autorizzato locale.

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

si prega di prestare attenzione ad un simbolo simile al lato sinistro, che si trova su la parte posteriore dell'apparecchio (pannello posteriore o compressore) e con il colore giallo o arancione colore. È un simbolo di rischio di incendio. Ci sono materiali infiammabili in tubi refrigeranti e compressori. Si prega di stare lontani da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

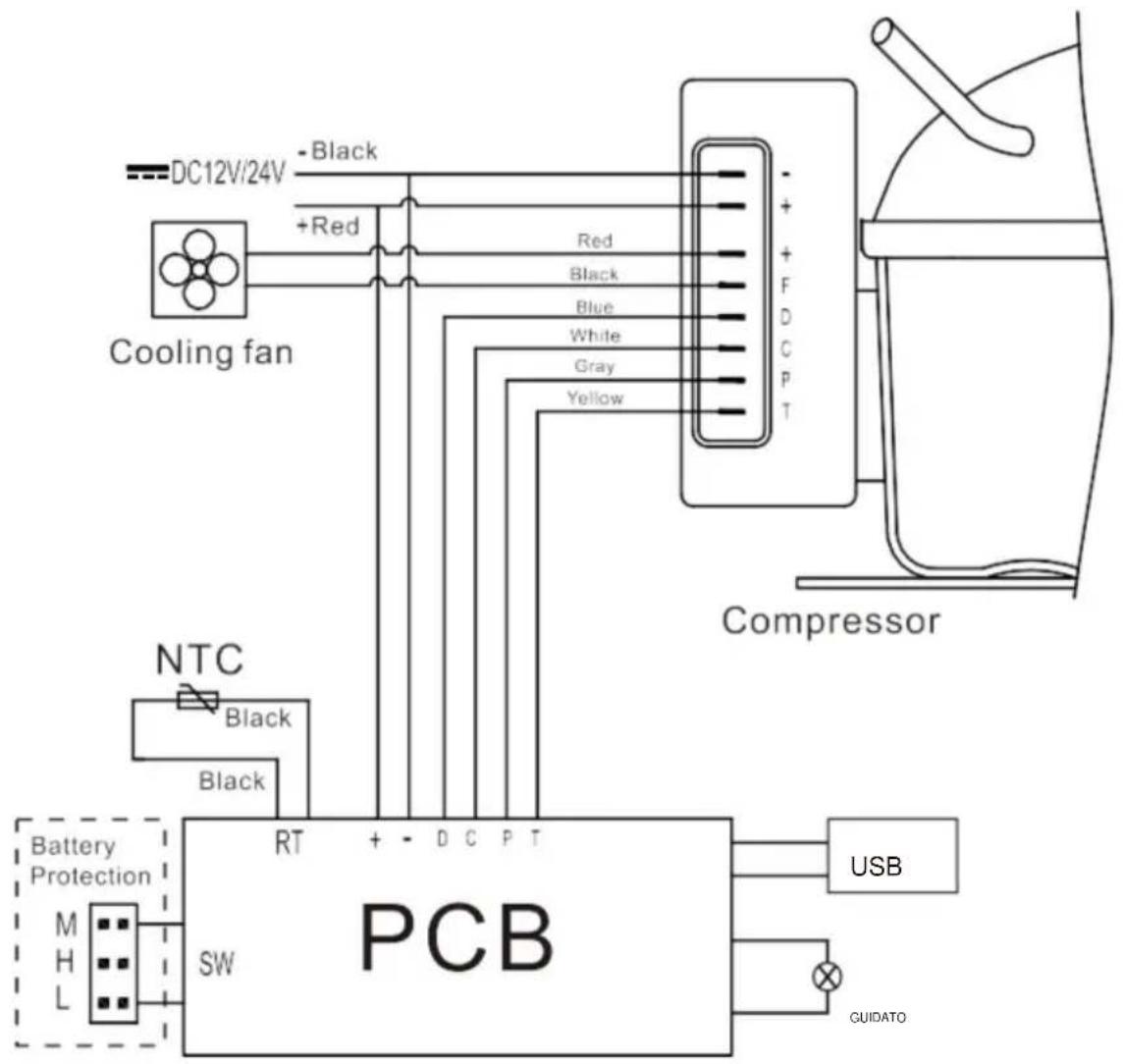

Schema elettrico

