BEDIENUNGSANLEITUNG R134a Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AUTOKÜHLSCHRANK

BENUTZERHANDBUCH

MODELL: J20

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Auto Kühlschrank

J20

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Aufmerksamkeiten

Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie richtig

1. Reinigen Sie den Kühlschrank vor der Inbetriebnahme innen und außen mit einem feuchten Tuch.
2. Füllen Sie den Kühlschrank nicht mit ätzenden Flüssigkeiten. Gießen Sie Flüssigkeiten nicht direkt in der Kühlschrank.
   3.Wenn der Kühlschrank längere Zeit nicht benutzt wird, trennen Sie bitte die Stromversorgung

Stromversorgung und halten Sie sie trocken.

1. Reinigen Sie den Innenraum regelmäßig, um Gerüche und Bakterien zu vermeiden und sicherzustellen, dass Lebensmittel Sicherheit.
2. Schalten Sie den Kühlschrank und die Batterie aus, bevor Sie mit dem Wagen ziehen (Wenn mit Batterie).

Anschließen der Stromversorgung

1. Suchen Sie das DC-Netzkabel im Kit. Schließen Sie den DC-Stecker an die Steckdose des Autos an Kühlschrank.
2. Platzieren Sie die Kühlschränke gut im Auto (Rücksitz, Sitze ...).
3. Verlegen Sie die Netzkabel im Innenraum Ihres Autos. Stecken Sie den Zigarettenanzünderstecker (eine Seite des Netzkabels) in die Öffnung für den Zigarettenanzünder im Auto.

Schließen Sie den Zigarettenanzünder im Auto an

DC 12/24V

Den Autokühlschrank anschließen

1. Der Kühlschrank kann an mehr als eine Energiequelle angeschlossen werden.
2. Der Kühlschrank kann direkt an die DC12V/24V-Stromversorgung angeschlossen werden.
3. Wenn der Kühlschrank mit einer AC100-240V-Stromversorgung betrieben wird, sollte ein AC-Adapter verwendet werden.

Betrieb eines Autokühlschranks

Spannungsreferenz zum Schutz der Autobatterie: Das

eingebaute elektronische ECO-Steuermodul kann die Spannung der Autobatterie

automatisch überwachen. Der Kühlschrank wird automatisch abgeschaltet, wenn zu viel Strom verbraucht wird. So wird verhindert, dass der Batterieverbrauch zu niedrig wird und die Selbstzündung beeinträchtigt wird.

Batteriespannung	Werkseitig voreingestellter Spannungsschutzwert H
	H-Niveau (hoch) M-Niveau (mittel)		L-Pegel (niedrig)
Gleichstrom 12 V	DC11,3 V AUS	DC10,1V AUS	DC9,6V AUS
	DC12,5 V EIN	DC11,4 V EIN	DC10,9 V EIN
Gleichstrom 24 V	DC24,6V AUS	DC22,3V AUS	DC21,3V AUS
	DC26.0V EIN	DC23,7 V EIN	DC22,7V EIN

Hinweis: Wenn die Stromversorgung angeschlossen und der Kühlschrank eingeschaltet ist, bezieht sich das Trennen oder Starten auf das Trennen oder Starten des Kompressors.

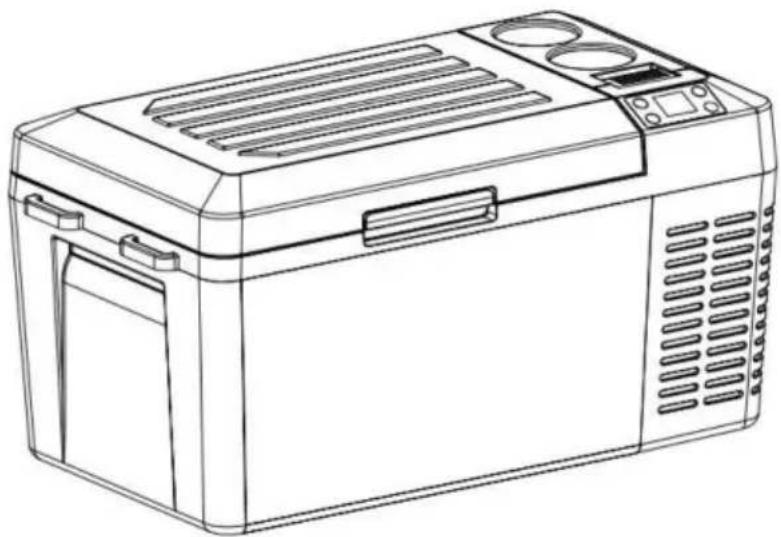

Komponentendiagramm

1. Kompressordeckel
2. Stromanschluss
3. Griffmulde
4. Bedienfeld
5. USB
6. Durch Dichtung
7. Inneres Licht
8. Ablagefach

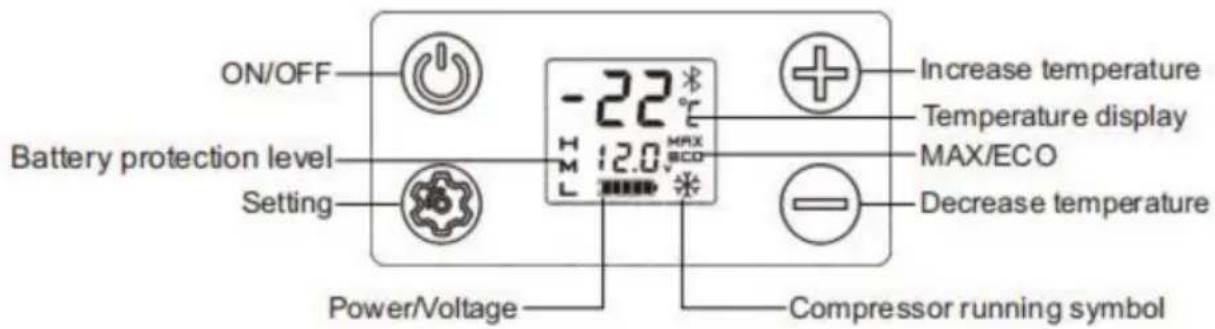

Optionale Betriebsmethode

Artikel	Beschreibung	Erläuterung
1		Durch kurzes Drücken der Taste wird der Kühlschrank eingeschaltet.Durch erneutes Drücken der Taste wird die Kühlbox ausgeschaltet.
2		Kurz drücken, um MAX oder ECO auszuwählen.Im MAX-Modus läuft der Kompressor schnell, umTemperatur schnell. Im ECO-Modus läuft der Kompressor langsam, um Energie zu sparen.
3		Durch kurzes Drücken wird die eingestellte Temperatur um 1 Grad erhöht.Durch kontinuierliches Drücken erhöht sich die Temperatur schnell.Die maximale Einstellung kann 10 y betragen, und die minimale Einstellung kann - 20 y sein (Der Standardwert für den ersten Start ist0 /32 .
4		Kurz drücken, um die eingestellte Temperatur um 1 zu verringern Grad. Durch kontinuierliches Drücken wird die Temperatur schnell gesenkt.Die maximale Einstellung kann 10 sein, und die minimaleDie Einstellung kann - 20 betragen (Der Standardwert für die anfängliche Die Starttemperatur beträgt 0 °C/32 °F).
5		Gleichzeitig 3 Sekunden lang drücken, um zu ändernTemperatureinheit zwischen und . Bitte stellen Sie sicher, dass keine Symbol blinkt, wenn Sie diese Funktion verwenden.

Funktionseinführung

Batterieschutzeinstellung (Die werkseitige Standardspannung ist H1)

1. Batterieschutzstufen: H (Hoch)>L (Niedrig) >M (Mittel)
2. Drücken Sie die Taste 3 Sekunden lang, um in die Batterieschutzeinstellung zu gelangen. Drücken Sie die Taste erneut, um Wechseln Sie abwechselnd zwischen den Pegeln H>L>M.

3.Wenn keine Vorgänge erkannt wurden, blinkt die eingestellte Ebene 3 Sekunden lang, dann wird beendet und gespeichert die aktuelle Einstellung.

Power-Off-Speicherfunktion

Es gibt eine Power-Off-Memory-Funktion für Autokühlschränke. Wenn der Strom ausfällt, Der Betriebszustand (Ein/Aus-Status, Arbeitsmodus usw.) vor dem Ausschalten kann wird beim nächsten Start automatisch wiederhergestellt; es ist keine erneute Einstellung erforderlich.

ECO: Energiesparende Kühlung. MAX: Leistungsstarke Kühlung.

Modellparametertabelle:

ModellNEIN. Leistung	Stromspannung	WechselstromLeistung	Gleichstrom	Temperatur e Einstellbar	SteckertypKapazität
J20 20L	Wechselstrom 100 bis 240 V 50/60Hz Gleichstrom 12 V/24 V	Kühlung:60W	Kühlung:60W	50~-4	USA-SteckerDC-Stecker
J20 20L	Wechselstrom 100 bis 240 V 50/60Hz Gleichstrom 12 V/24 V	Kühlung:60W	Kühlung:60W	10~20	EU-SteckerDC-Stecker

Einfache Fehleranalyse

Hinweis: Wenn sich ungewöhnliche Situationen nicht durch eine einfache Fehleranalyse beheben lassen, wenden Sie sich bitte an einen professionellen Kundendienst.

Autokühlschrank funktioniert nicht

1. Überprüfen Sie, ob die Stromversorgung richtig angeschlossen ist. (Überprüfen Sie, ob der Stecker locker ist oder Plus- und Minuspol sind vertauscht).
2. Prüfen Sie, ob der Netzschalter auf dem Bedienfeld eingeschaltet ist.
3. Überprüfen Sie, ob die Kühlungsbelüftung normal ist.
4. Überprüfen Sie, ob die Sicherung durchgebrannt ist.

Schlechte Kühlleistung

1. Prüfen Sie, ob der Deckel richtig geschlossen ist.
2. Prüfen Sie, ob die Türdichtung beschädigt oder deformiert ist.
3. Überprüfen Sie, ob die Belüftung rund um die Kühlschränke unzureichend ist.
4. Prüfen Sie, ob die Temperatur richtig eingestellt ist.

ÿDefinition der Fehlercodes auf dem Display

Fehlercode	Fehlertyp
E1	Niedrige Eingangsspannung
E2	Lüfterfehler
E3	Kompressorstart fehlgeschlagen
E4	Niedrige Drehzahl des Kompressors
E5	Temperatur des Reglermoduls zu hoch
E6	Unterbrechung oder Kurzschluss des NTC

Ungewöhnliches Geräusch

1. Der Autokühlschrank steht nicht gerade.
2. Berühren Sie eine Wand oder ein anderes Objekt.
3. Im Inneren sind Teile lose oder fallen ab.

Kondensation auf der Kühlschrankoberfläche

Wenn die Luftfeuchtigkeit 75 % übersteigt, bildet sich leichte Kondensation auf den Kastenoberfläche, was normal ist.

Fehler und Lösungen

ÿE1: Niedrige Eingangsspannung

Fehler 1: Stecken Sie das Netzkabel des Kühlschranks in den Zigarettenanzünder, bevor Sie das Auto startet. Lösung 1: Warten Sie nach dem Start eine Weile, bevor Sie das Auto anschließen.

Fehler 2: Die Eingangsspannung des Adapters ist zu niedrig.

Lösung 2: Stellen Sie den Batterieschutz auf Mittelspannung oder Niederspannung ein. Wenn es funktioniert nicht, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE2: Lüfterfehler

Bitte ersetzen Sie den Lüfter durch einen neuen, wenn Sie eine Fehlfunktion feststellen.

ÿE3: Eingangsspannungsfehler aufgrund häufigen Startens des Kompressors

Wenn der Kühlschrank im Auto verwendet wird und E3 erscheint, schalten Sie ihn bitte für 5 Minuten und starten Sie es neu.

Wenn es nicht funktioniert, kann dies als El-Fehler identifiziert werden. Bitte lösen Sie es gemäß die Lösung von El.

Wenn der Kühlschrank mit dem Adapter verbunden ist und E3 erscheint

ÿ Bitte stellen Sie den Batterieschutzpegel auf die mittlere oder niedrige Stufe ein.

ÿ Wenn es nicht funktioniert, ersetzen Sie es bitte durch einen neuen Adapter.

ÿE4: Niedrige Drehzahl des Kompressors

Bitte passen Sie die Eingangsspannung an und schalten Sie es erneut ein.

ÿE5: Überhitzung des Controller-Chips

Schalten Sie das Gerät für 5 Minuten aus und prüfen Sie, ob die schlechte Belüftung um das Der Kompressor verursacht die Überhitzung.

Vorschläge verwenden

1. Wenn Sie über eine Backup-Batterie verfügen, können Sie jede eingestellte Temperatur aufrechterhalten unter allen Umständen ohne Sorgen.
2. Wenn Sie Eiscreme einlegen, stellen Sie die Temperatur bitte auf die niedrigste Stufe ein; sie muss lange eingeschaltet.
3. Verhindern Sie die gesundheitlichen Probleme durch das Trinken von Flaschenwasser, die durch hohe Temperaturen.
4. Tiefkühlkost, seltene Meeresfrüchte und Fahrzeugkühlschränke lassen gefrorene frische Speisen begleiten die Reise.
5. Gesundheitsprodukte, Insulin und importierte Medikamente müssen gekühlt werden und Die präzise Temperaturregelung der Kühlschränke an Bord wird die Gesundheit fördern der Weg.
6. Die Teeblätter bleiben im Autokühlschrank effektiv frisch und Sie können Trinken Sie während der Autotour jederzeit frischen und köstlichen Tee.
7. Die beste Lagertemperatur für Rotwein beträgt 10 y - 18 y (50 - 64,4 y). Die Eine präzise Temperaturregelung des Autokühlschranks kann effektiv sicherstellen, dass die Lagertemperatur von Rotwein.
8. Die Lagerzeit von hochwertigem Obst im Auto bei hohen Sommertemperaturen beträgt mindestens 2 Stunden betragen. Die Lagerzeit verkürzt sich, auch wenn die Klimaanlage eingeschaltet ist Durch die Verwendung eines Autokühlschranks kann hochwertiges Obst effektiv konserviert werden.
9. Die Beschichtung hochwertiger Sonnenbrillen löst sich bei hohen Temperaturen ab. Sommer. Der Autokühlschrank ist ein idealer Ort, um ihn aufzustellen.
10. Hochwertige Kosmetik verdirbt bei hohen Temperaturen im Auto schnell. Wenn Sie Kosmetika im Auto transportieren möchten, ist ein Autokühlschrank die bessere Wahl.

Sicherheitsvorkehrungen

(1) Stellen Sie sicher, dass die an den Bordkühlschrank angeschlossene Netzspannung korrekt ist jederzeit

(Die Parameter sind mit den freigegebenen Spannungsparametern des Bordnetzes gekennzeichnet. Kühlschrank).
(2) Gießen Sie keine Flüssigkeit direkt in den Autokühlschrank.
(3) Um Gefahren zu vermeiden, ist es verboten, am Kühlschrank eigenmächtig Änderungen vorzunehmen.
(4) Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Kenntnissen, es sei denn, sie werden beaufsichtigt oder in die Handhabung eingewiesen.
Verwendung des Geräts durch eine für die Sicherheit verantwortliche Person.
(5) Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
(6) Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden über den sicheren Gebrauch des Geräts informiert und verstehen die Gefahren Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
(7) Um eine Gefährdung durch Instabilität des Gerätes zu vermeiden, muss es unter die Anweisungen.
(8) Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit einem brennbaren Treibmittel in diesem Gerät.

WARNUNG: Dieses Gerät enthält das brennbare Schaummittel Cyclopentan:

1) Bitte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.
2) Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.
3) Bitte schicken Sie es bei der Entsorgung an Ihre örtliche Entsorgungsstelle.

WARNUNG: Während der Nutzung, Wartung und Entsorgung des Geräts

Bitte achten Sie auf ein Symbol ähnlich der linken Seite, das sich auf

auf der Rückseite des Gerätes (Rückwand oder Kompressor) und mit gelben oder orangen

Farbe. Es ist ein Warnsymbol für Brandgefahr. Es gibt brennbare Materialien in

Kältemittelleitungen und Kompressoren. Halten Sie sich während der Nutzung, Wartung und Entsorgung von Feuerquellen fern.

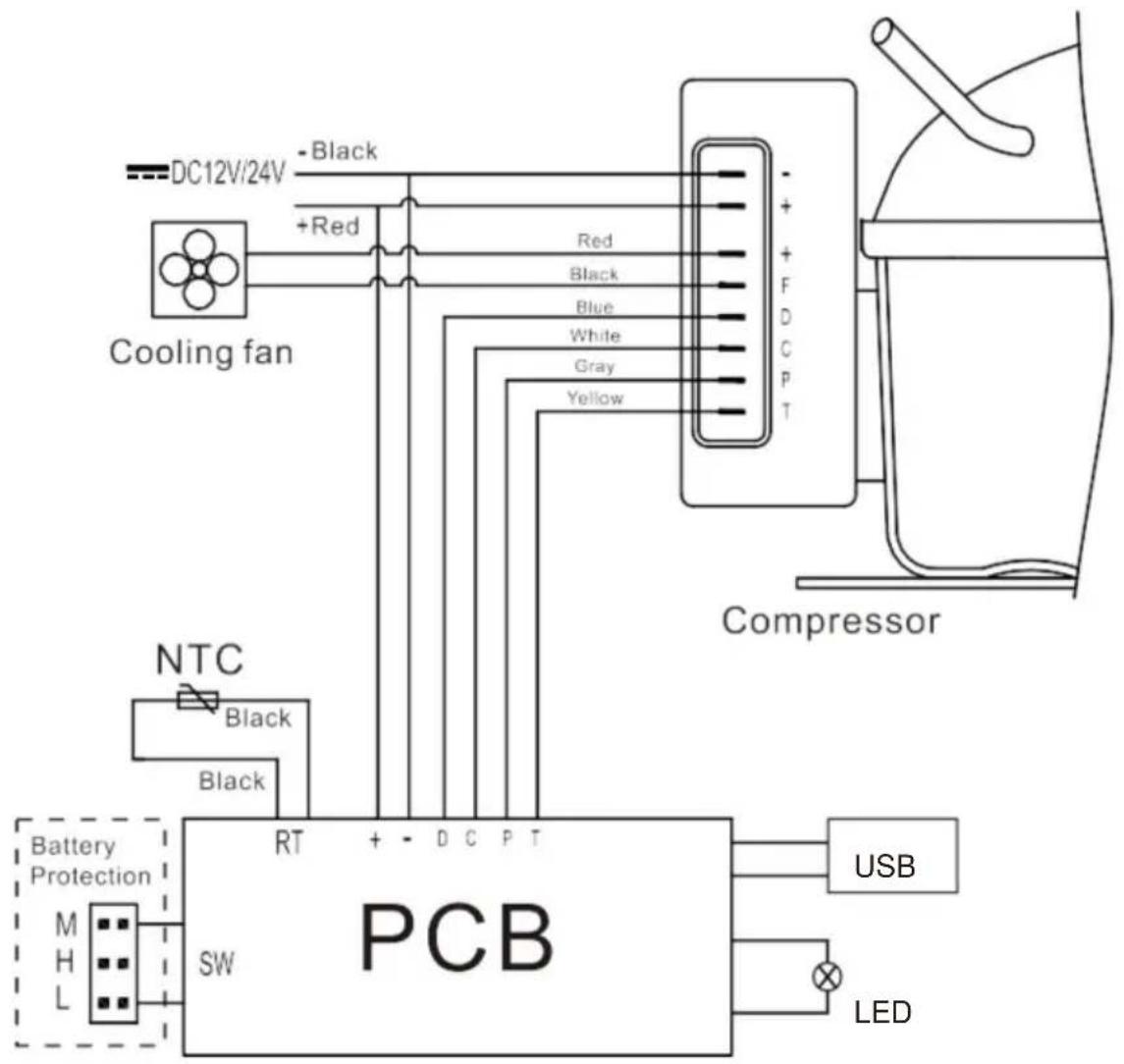

Elektrisches Schaltbild

