GEBRUIKSAANWIJZING R134a Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

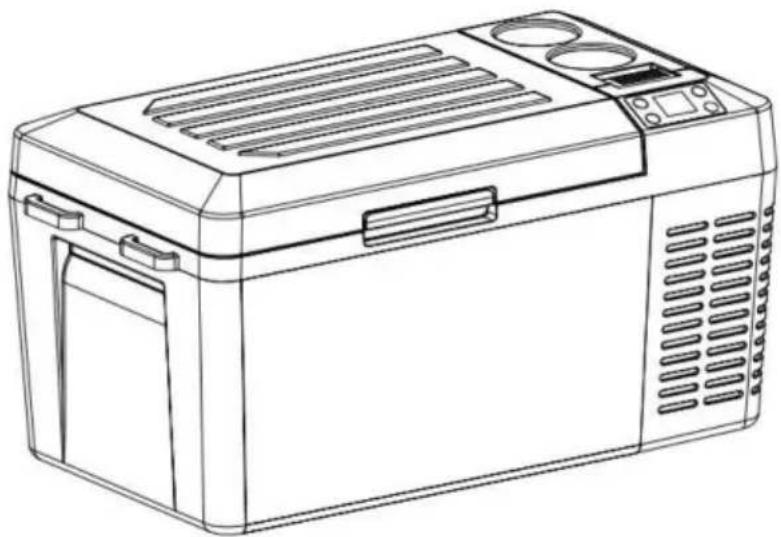

Auto koelkast

J20

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar het huishoudelijk afval worden gebracht.

een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Aandacht

Lees deze handleiding zorgvuldig door voordat u de koelkast gaat gebruiken en bewaar deze zorgvuldig

op de juiste manier

1. Maak de koelkast voor gebruik van binnen en buiten schoon met een vochtige doek.
2. Vul de koelkast niet met bijtende vloeistoffen. Giet geen vloeistoffen rechtstreeks in de koelkast.
3. Wanneer de koelkast gedurende een langere tijd niet wordt gebruikt, dient u de stroom uit het stopcontact te halen. voorraad en houd het droog.
4. Reinig de binnenkamer regelmatig om geurtjes en bacteriën te voorkomen en ervoor te zorgen dat het voedsel goed blijft. veiligheid.
5. Schakel de koelkast en de accu uit voordat u de wagen trekt (indien aanwezig). batterij).

Sluit de voeding aan

1. Zoek het DC-netsnoer in de kit. Sluit de DC-stekker aan op het stopcontact van de auto koelkast.
2. Plaats de koelkasten in de auto (achteruit, stoelen...).
3. Leg de stroomkabels neer volgens de binnenruimte van uw auto. Steek de sigarettenaanstekerplug in (één kant van het netsnoer) in het gaatje van de sigarettenaansteker in de auto.

Sluit de sigarettenaansteker van de auto aan

DC 12/24V

Sluit de autokoelkast aan

1. De koelkast kan op meer dan één energiebron worden aangesloten.
2. De koelkast kan rechtstreeks op de DC12V/24V-voeding worden aangesloten.
3. Als de koelkast op een AC100-240V-voeding wordt aangesloten, moet een AC-adapter worden gebruikt.

Bediening van de koelkast in de auto

Auto-accu bescherming voltage referentie:

Ingebouwde ECO elektronische controlemodule kan automatisch de auto-accu voltage bewaken. De koelkast zal automatisch worden uitgeschakeld wanneer het vermogen overmatig wordt verbruikt, om te voorkomen dat het batterijverbruik te laag wordt om autoontsteking te beïnvloeden.

Batterijspanning	Standaard fabrieksspanningsbeveiligingswaarde H
	H (hoog) niveau M (gemiddeld) niveau		L (laag) niveau
DC12V	DC11.3V UIT	DC10.1V UIT	DC9.6V UIT
	DC12.5V AAN	DC11.4V AAN	DC10,9V AAN
DC24V	DC24.6V UIT	DC22.3V UIT DC21.3V UIT
	DC26.0V AAN	DC23.7V AAN	DC22,7V AAN

Let op: Wanneer de stroomvoorziening is aangesloten en de koelkast is ingeschakeld, wordt met loskoppelen of starten het loskoppelen of starten van de compressor bedoeld.

Componentendiagram

1. Compressordeksel
2. Stroomaansluiting
3. Verzonken handgreep
4. Bedieningspaneel
5. USB
6. Door gasket
7. Innerlijk licht
8. Opbergvak

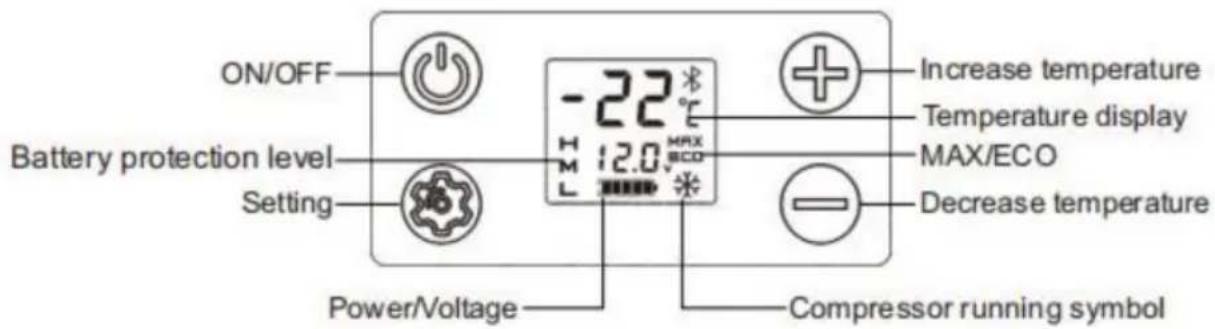

Optionele bedieningsmethode

Item	Beschrijving	Uitleg
1		Schakel de koelkast in wanneer u de knop kort indrukt.Schakel de koeler uit wanneer u nogmaals op de knop drukt.
2		Kort indrukken om MAX of ECO te selecteren.In de MAX-modus draait de compressor snel otemperatuur snel. In de ECO-modus draait de compressorlangzaam om energie te besparen.
3		Kort indrukken om de ingestelde temperatuur met 1 graad te verhogen.Druk continu om de temperatuur snel te verhogen.maximale instelling kan 10 zijn, en de minimale instellingkan zijn - 20 (de standaardwaarde voor de eerste keer opstarten is0 /32 .
4		Kort indrukken om de ingestelde temperatuur met 1 te verlagen graad. Blijf drukken om de temperatuur snel te verlagen.De maximale instelling kan 10 zijn, en de minimale instelling kan zijn - 20 (de standaardwaarde voor de beginwaarde) opstarten is 0 /32 .
5		Druk 3 seconden lang tegelijkertijd om te veranderen temperatuureenheid tussen en . Zorg ervoor dat er geen symbool knippert wanneer u deze functie gebruikt.

Functie Inleiding

Instelling voor batterijbescherming (de fabrieksinstelling is H1)

1. Batterijbeschermingsniveaus: H (Hoog)>L (Laag)>M (Medium)
2. Druk 3 seconden op de toets om de batterijbeschermingsinstelling te openen. Druk nogmaals op de toets om Wissel om de beurt van niveau H>L>M.
3. Als er geen handelingen zijn gedetecteerd, knippert het ingestelde niveau 3 seconden lang, waarna het wordt afgesloten en opgeslagen de huidige instelling.

Geheugenfunctie bij uitschakelen

Er is een power-off geheugenfunctie voor autokoelkasten. Wanneer de stroom uitvalt, de werkstatus (aan/uit-status, werkmodus, enz.) voordat het apparaat kan worden uitgeschakeld automatisch hersteld bij de volgende keer opstarten; u hoeft het niet opnieuw in te stellen.

ECO: Energiebesparende koeling. MAX: Krachtige koeling.

Modelparametertabel:

ModelNee.	Capaciteit	Spanning	ACStroom	gelijkstroomStroom	Temperatuure Verstelbaar	Stekkertype
J20 20L		Wisselstroom 100~240V(50/60 Hz)DC 12V/24V	Koeling:60W	Koeling:60W	50~-4	Amerikaanse stekkerDC-stekker

J20 20L

Wisselstroom 100~240V(50/60 Hz)DC 12V/24V

Koeling:60W 60W

Koeling:

10~-20

EU-stekkerDC-stekker

Eenvoudige foutanalyse

Advies: Als abnormale situaties niet kunnen worden opgelost door een eenvoudige storingsanalyse, neem dan contact op met de professionele klantenservice voor hulp.

Autokoelkast werkt niet

1. Controleer of de stroom goed is aangesloten. (Controleer of de stekker los zit of positieve en negatieve polen zijn omgedraaid).
2. Controleer of de aan/uit-schakelaar op het bedieningspaneel is ingeschakeld.
3. Controleer of de koelventilatie normaal is.
4. Controleer of de zekering is doorgebrand.

Slechte koelprestaties

1. Controleer of het deksel goed gesloten is.
2. Controleer of de deurafdichting beschadigd of vervormd is.
3. Controleer of de ventilatie rond de koelkasten slecht is.
4. Controleer of de temperatuur correct is ingesteld.

ÿDefinitie van foutcodes op het display

Foutcode	Fouttype
E1	Lage ingangsspanning
E2	Ventilator defect
E3	Compressor start mislukt
E4	Lage rotatiesnelheid van de compressor
E5	Temperatuur van de controllermodule te hoog
E6	Open of kortsluiting van NTC

Abnormaal geluid

1. De koelkast in de auto is niet goed geplaatst.
2. Raak een muur of ander voorwerp aan.
3. Er zitten losse onderdelen in of er vallen onderdelen af.

Condensatie op het oppervlak van de koelkast

Wanneer de luchtvochtigheid in de omgeving hoger is dan 75%, zal er lichte condensatie op de doosoppervlak, wat normaal is.

Fouten en oplossingen

ÿE1: Lage ingangsspanning

Fout 1: Steek het netsnoer van de koelkast in de sigarettenaansteker voordat de auto start. start. Oplossing 1: Wacht even met het aansluiten van de auto nadat deze is gestart.

Fout 2: De ingangsspanning van de adapter is te laag.

Oplossing 2: Pas het batterijbeschermingsniveau aan naar middenspanning of laagspanning. Als het werkt niet, vervang dan de adapter door een nieuwe.

ÿE2: Ventilatorstoring

Vervang de ventilator door een nieuwe als u constateert dat er een defect is.

ÿE3: Ingangsspanningsfout vanwege compressor die vaak start

Wanneer de koelkast in de auto wordt gebruikt en E3 verschijnt, schakelt u deze dan 5 minuten uit. minuten en start het opnieuw op.

Als het niet werkt, kan dat worden geïdentificeerd als een El-fout; los het op volgens de oplossing van El.

Wanneer de koelkast verbinding maakt met de adapter en E3 verschijnt

ÿ Stel het batterijbeschermingsniveau in op gemiddeld of laag.

ÿ Als het niet werkt, vervang dan de adapter door een nieuwe.

ÿE4: Lage rotatiesnelheid van compressor

Pas de ingangsspanning aan en schakel het apparaat opnieuw in.

ÿE5: Oververhitting van controllerchip

Schakel het apparaat 5 minuten uit en controleer of de ventilatie rond het apparaat slecht is. compressor veroorzaakt de oververhitting.

Gebruik suggesties

1. Als u bent uitgerust met een reservebatterij, kunt u elke door u ingestelde temperatuur handhaven onder alle omstandigheden zonder zorgen.
2. Wanneer u ijs plaatst, stel dan de temperatuur zo laag mogelijk in; deze moet langdurig ingeschakeld.
3. Voorkom de gezondheidsproblemen die ontstaan door het drinken van flessenwater door een hoge temperaturen.
4. Diepvriesproducten, zeldzame zeevruchten en in voertuigen gemonteerde koelkasten laten bevroren verse producten eten vergezelt de reis.
5. Gezondheidsproducten, insuline en geïmporteerde medicijnen moeten gekoeld worden bewaard, en de nauwkeurige temperatuurregeling van de koelkasten aan boord zal de gezondheid begeleiden de weg.
6. De theebladeren blijven effectief vers in de koelkast van de auto, en u kunt Drink op elk gewenst moment tijdens de zelfrijdende tour heerlijke, verse thee.
7. De beste bewaartemperatuur voor rode wijn is 10 y - 18 y (50 - 64,4 y). nauwkeurige temperatuurregeling van de autokoelkast kan effectief zorgen voor de bewaartemperatuur van rode wijn.
8. De bewaartijd van hoogwaardig fruit in de auto bij hoge zomertemperaturen zal minstens 2 uur zijn. De opslagtijd is korter, zelfs als de airconditioner is ingeschakeld aan. Met een autokoelkast kunt u fruit van hoge kwaliteit effectief bewaren.
9. De coating van hoogwaardige zonnebrillen zal eraf vallen onder de hoge temperaturen in zomer. De koelkast in de auto is een ideale plek om hem neer te zetten.
10. Hoogwaardige cosmetica verslechtert snel bij hoge temperaturen in de auto. Neem cosmetica mee in de auto; de autokoelkast is een betere keuze.

Veiligheidsmaatregelen

(1) Zorg ervoor dat de voedingsspanning die is aangesloten op de koelkast aan boord correct is op elk moment

(De parameters zijn gelabeld met de goedgekeurde spanningsparameters van de boordcomputer. koelkast).

(2) Giet geen vloeistof rechtstreeks in de koelkast van de auto.

(3) Het is verboden om zonder toestemming wijzigingen aan te brengen aan de koelkast, om gevaar te voorkomen.

(4) Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot de gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

(5) Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

(6) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen

over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

(7) Om gevaar als gevolg van de instabiliteit van het apparaat te voorkomen, moet het onder een veilige stand worden bevestigd. de instructies.

(8) Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambare lading. drijfgas in dit apparaat.

WAARSCHUWING: Dit apparaat bevat het brandbare schuimmiddel cyclopentaan:

1) Vermijd contact met vuur wanneer u het apparaat vervoert en gebruikt.

2) Vraag een professional om onderhoud als het apparaat kapot is.

3) Wanneer u het weggooit, lever het dan in bij het plaatselijke afvalverwerkingsstation.

WAARSCHUWING: Tijdens het gebruik, de service en de verwijdering van het apparaat,

let op een symbool dat lijkt op de linkerkant, dat zich op

de achterkant van het apparaat (achterpaneel of compressor) en met geel of oranje

kleur. Het is een waarschuwingssymbool voor brandgevaar. Er zijn brandbare materialen in

koelmiddelleidingen en compressoren. Blijf uit de buurt van vuurbronnen tijdens gebruik, service en verwijdering.

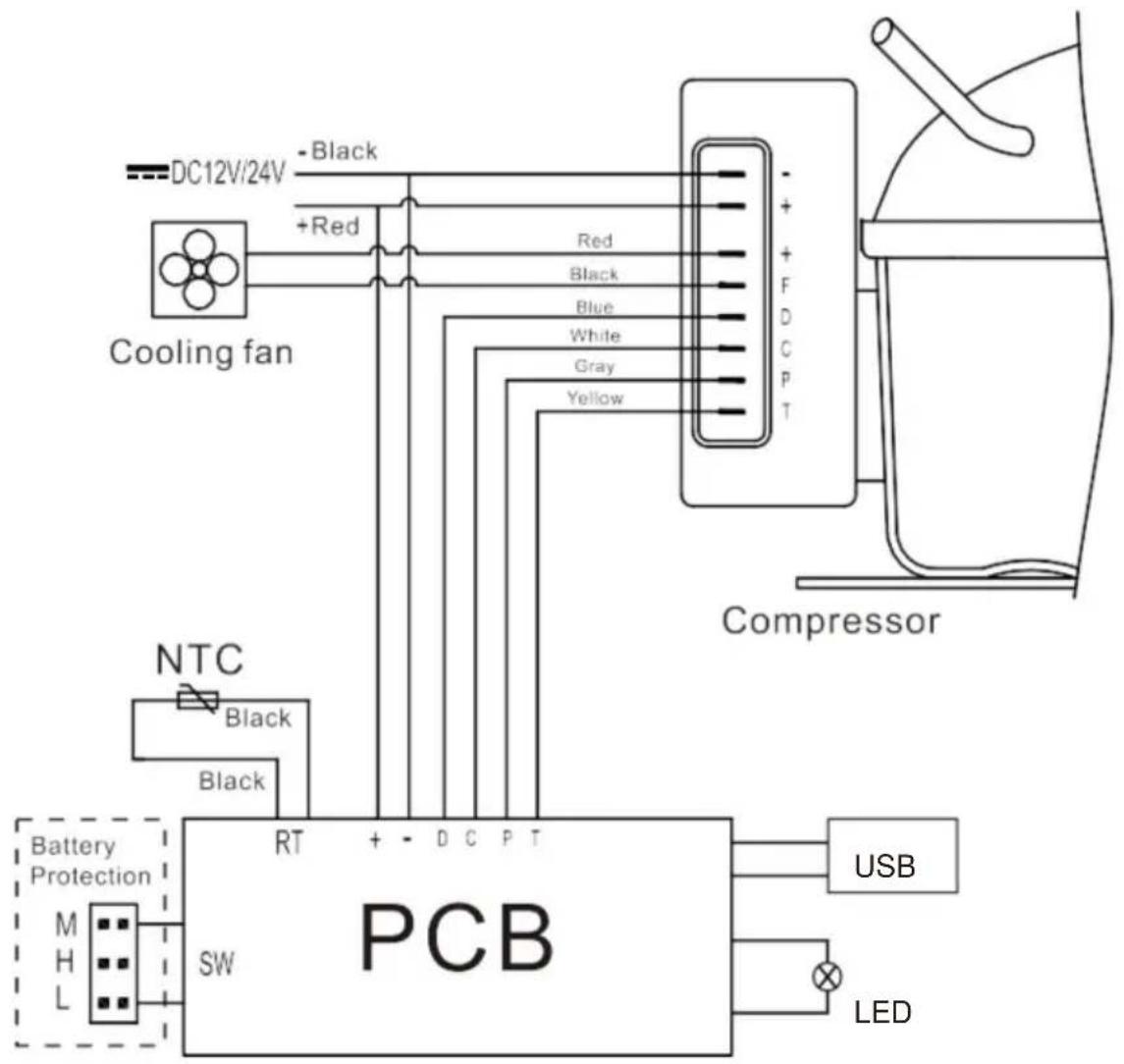

Elektrisch schema

