INSTRUKCJA OBSŁUGI R134a Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

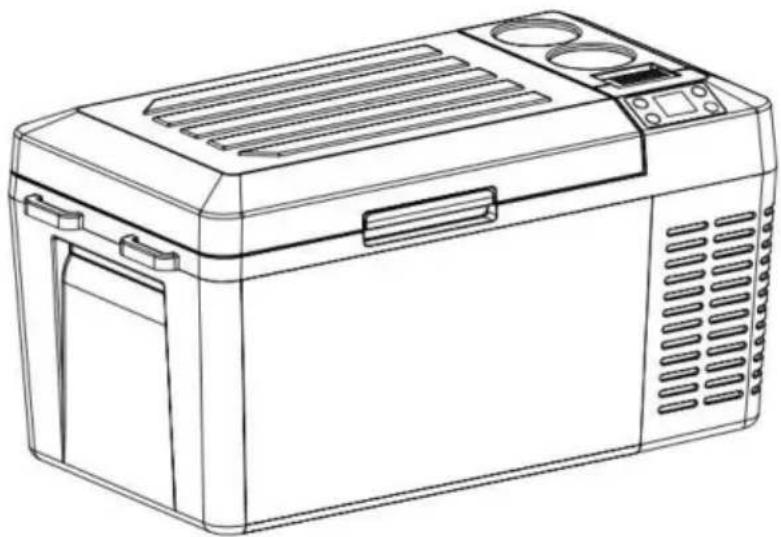

LODÓWKA SAMOCHODOWA

INSTRUKCJA OBSŁUGI

MODEL: J20

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

Lodówka samochodowa

J20

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do

punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Uprzejmości

Przed użyciem lodówki prosimy o dokładne zapoznanie się z niniejszą instrukcją i zachowanie jej w należytym stanie. odpowiednio

1. Przed użyciem lodówki należy wyczyścić ją wewnątrz i na zewnątrz wilgotną szmatką.
2. Nie napełniaj lodówki płynami żrącymi. Nie wlewaj płynów bezpośrednio do lodówki.

lodówka.

1. Jeżeli lodówka nie jest używana przez dłuższy czas, należy odłączyć ją od zasilania.

dostarczać i utrzymywać w suchości.

1. Regularnie czyść komorę wewnętrzną, aby zapobiec powstawaniu nieprzyjemnych zapachów i bakterii oraz zapewnić świeżość żywności.

bezpieczeństwo.

1. Wyłącz lodówkę i akumulator przed ciągnięciem za wózek (jeśli jest dostępny)

bateria).

Podłącz zasilanie

1. Znajdź przewód zasilający DC w zestawie. Podłącz wtyczkę DC do gniazdka zasilania w samochodzie. lodówka.
2. Dobrze rozmieść lodówki w samochodzie (miejsca zapasowe, siedzenia...).
3. Rozlóż przewody zasilające zgodnie z przestrzenią wnętrza samochodu. Podłącz wtyczkę zapalniczki (jedną stronę przewodu zasilającego) do gniazda zapalniczki samochodowej.

Podłącz zapalniczkę samochodową

DC 12/24V

Podłącz lodówkę samochodową

1. Lodówkę można podłączyć do więcej niż jednego źródła energii.
2. Lodówkę można podłączyć bezpośrednio do źródła zasilania DC12V/24V.
3. Jeżeli lodówka jest zasilana prądem zmiennym 100-240 V, należy zastosować zasilacz sieciowy.

Obsługa lodówki samochodowej

Odniesienie napięcia ochrony akumulatora

samochodowego: Wbudowany moduł sterowania elektronicznego ECO może automatycznie

monitorować napięcie akumulatora samochodowego. Lodówka zostanie automatycznie odcięta, gdy

prąd zostanie nadmiernie zużyty, chroniąc zużycie akumulatora przed zbyt niskim poziomem, który mógłby wpłynąć na samozapłon.

Napięcie akumulatora	Wartość zabezpieczenia napięciowego ustawiona fabrycznie na H
	Poziom H (wysoki) Poziom M (średni)		Poziom L (niski)
Prąd stały 12 V	DC11.3V WYŁDC12,5V WŁ. DC11,4V	DC10,1V WYŁWŁ.	DC9.6V WYŁWŁ. DC10,9 V
Prąd stały 24 V	DC24,6V WYŁDC26,0 V WŁ.	DC22,3V WYŁDC23.7V WŁ.	DC21.3V WYŁWŁ.22,7 V DC

Uwaga: Po podłączeniu zasilania i włączeniu lodówki, przez odłączanie i uruchamianie rozumie się odłączanie lub uruchamianie sprężarki.

Diagram komponentów

1. Pokrywa spreżarki
2. Gniazdo zasilania
3. Uchwyt zagłębiony
4. Panel sterowania
5. USB
6. Przez uszczelkę
7. Światło wewnętrzne
8. Schowek

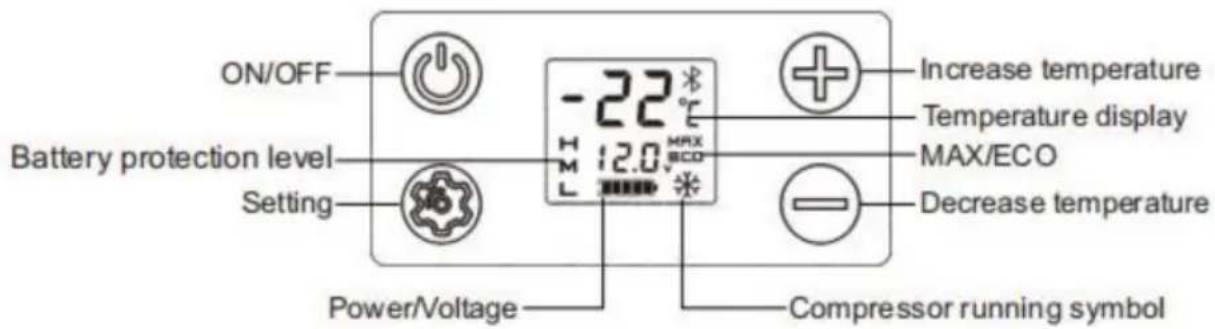

Opcjonalna metoda działania

Przedmiot	Opis	Wyjaśnienie
1		Włącz lodówkę poprzez krótkie naciśnięcie przycisku. Po ponownym naciśnięciu przycisku wyłącz chłodziarkę.
2		Naciśnij krótko, aby wybrać MAX lub ECO. W trybie MAX sprężarka pracuje szybko, aby zmniejszyć temperatura szybko. W trybie ECO sprężarka pracuje powoli, aby oszczędzać energię.
3		Naciśnij krótko, aby zwiększyć ustawioną temperaturę o 1 stopi Naciśnij ciągle, aby szybko zwiększyć temperaturę. maksymalne ustawienie może wynosić 10 °C, a minimalne ustawie może być - 20 °C (wartość domyślna dla pierwszego uruchomienia0 °C/32 °F).
4		Naciśnij krótko, aby zmniejszyć ustawioną temperaturę o 1 stopień. Naciśnij ciągle, aby szybko obniżyć temperaturę.Maksymalne ustawienie może wynosić 10°C, a minimalne ustawienie może wynosić - 20°C (wartość domyślna dla początkowej temperatura rozruchu wynosi 0 °C/32 °F).
5		Naciśnij jednocześnie przez 3 sekundy, aby zmienić jednostka temperatury pomiędzy °F a °C. Upewnij się, że nie Symbol miga podczas korzystania z tej funkcji.

Wprowadzenie do funkcji

Ustawienie ochrony akumulatora (domyślne napięcie fabryczne to H1)

1. Poziomy ochrony baterii: H (wysoki) > L (niski) > M (średni)
2. Naciśnij klawisz przez 3 sekundy, aby wejść w ustawienia ochrony baterii. Naciśnij klawisz ponownie, aby przełączaj poziomy H>L>M na zmianę.
3. Jeśli nie wykryto żadnych operacji, ustawiony poziom będzie migał przez 3 sekundy, a następnie nastąpi wyjście i zapisanie bieżące ustawienie.

Funkcja pamięci wyłączania zasilania

Lodówki samochodowe mają funkcję pamięci wyłączania zasilania. Gdy nastąpi utrata zasilania, stan roboczy (stan włączony/wyłączony, tryb pracy itp.) przed wyłączeniem zasilania można sprawdzić automatycznie przywracane przy następnym uruchomieniu; nie ma potrzeby ponownego konfigurowania.

ECO: energooszczędne chłodzenie. MAX: wydajne chłodzenie.

Tabela parametrów modelu:

Model NIE.	Pojemność	Woltaż	AC Moc	Prąd stały Moc	Temperatura e Regulowany	Typ wtyczki
J20 20L		Prąd zmienny 100~240 V (50/60Hz) Prąd stały 12V/24V	Chłodzenie: 60 W	Chłodzenie: 60 W	50~-4°F	Wtyczka amerykańska Wtyczka DC

J20 20L

Prąd zmienny 100~240 V(50/60Hz)Prąd stały 12V/24V

Chłodzenie: Chłodzenie:60 W 60 W

10~-20°C

Wtyczka UEWtyczka DC

Prosta analiza błędów

Porada: Jeśli nie uda się rozwiązać nietypowych sytuacji poprzez prostą analizę usterek, prosimy o kontakt z profesjonalną obsługą klienta w celu uzyskania pomocy.

Lodówka samochodowa nie działa

1. Sprawdź, czy zasilanie jest prawidłowo podłączone. (Sprawdź, czy wtyczka nie jest poluzowana lub (bieguny dodatnie i ujemne są odwrócone).
2. Sprawdź, czy wyłącznik zasilania na panelu operacyjnym jest włączony.
3. Sprawdź czy wentylacja chłodząca działa prawidłowo.
4. Sprawdź czy bezpiecznik jest przepalony.

Słaba wydajność chłodzenia

1. Sprawdź, czy pokrywa jest prawidłowo zamknięta.
2. Sprawdź, czy uszczelka drzwi nie jest uszkodzona lub odkształcona.
3. Sprawdź, czy wokół lodówek nie ma słabej wentylacji.
4. Sprawdź czy temperatura jest ustawiona prawidłowo.

Definicja kodów błędów na wyświetlaczu

Kod błędu	Typ błędu
E1	Niskie napięcie wejściowe
E2	Awaria wentylatora
E3	Nieudany rozruch sprężarki
E4	Niska prędkość obrotowa sprężarki
E5	Temperatura modułu sterującego jest zbyt wysoka
E6	Otwarty lub zwarty obwód NTC

Hałas nienormalny

1. Lodówka samochodowa nie jest umieszczona równo.
2. Dotknij ściany lub innego obiektu.
3. Wewnątrz znajdują się luźne lub odpadające części.

Kondensacja na powierzchni lodówki

Gdy wilgotność powietrza w otoczeniu przekroczy 75%, na powierzchni urządzenia może wystąpić lekka kondensacja pary wodnej. powierzchnia pudełka, co jest normalne.

Niepowodzenia i rozwiązania

E1: Niskie napięcie wejściowe

Błąd 1: Podłącz przewód zasilający lodówkę do gniazda zapalniczki samochodowej przed uruchomieniem samochodu. uruchamia się. Rozwiązanie 1: Po uruchomieniu samochodu odczekaj chwilę, zanim go podłączysz.

Błąd 2: Napięcie wejściowe adaptera jest zbyt niskie.

Rozwiązanie 2: Dostosuj poziom ochrony akumulatora do średniego lub niskiego napięcia. Jeśli nie działa, wymień adapter na nowy.

W przypadku stwierdzenia usterki wentylatora należy go wymienić na nowy.

E3: Błąd napięcia wejściowego spowodowany częstym uruchamianiem się sprężarki

Gdy w samochodzie używana jest lodówka i pojawia się komunikat E3, wyłącz ją na 5 minut. minut i uruchom ponownie.

Jeśli to nie zadziała, można to zidentyfikować jako usterkę El; proszę rozwiązać problem zgodnie z rozwiązanie El.

Gdy lodówka łączy się z adapterem i pojawia się komunikat E3

Ustaw poziom ochrony baterii na średni lub niski.

Jeśli nie działa, wymień adapter na nowy.

E4: Niska prędkość obrotowa sprężarki

Proszę dostosować napięcie wejściowe i ponownie włączyć urządzenie.

E5: Przegrzanie układu sterującego

Proszę wyłączyć urządzenie na 5 minut i sprawdzić, czy kiepska wentylacja wokół niego działa prawidłowo. sprężarka powoduje przegrzanie.

Użyj sugestii

1. Jeśli wyposażony jest w baterię zapasową, możesz uttrzymać dowolną ustawioną temperaturę w żadnych okolicznościach, bez obaw.
2. Podczas układania lodów ustaw najniższą temperaturę; musi być włączony przez długi czas.
3. Zapobiegaj problemom zdrowotnym związanym z piciem wody butelkowanej, spowodowanym przez wysokie temperatury.
4. Mrożona żywność, rzadkie owoce morza i lodówki samochodowe umożliwiają przechowywanie świeżych produktów mrożonych jedzenie towarzyszy podróży.
5. Produkty opieki zdrowotnej, insulina i importowane leki muszą być przechowywane w lodówce, precyzyjna kontrola temperatury w lodówkach pokładowych będzie towarzyszyć zdrowiu droga.
6. Liście herbaty pozostają świeże w lodówce samochodowej i można je przechowywać napij się świeżej i pysznej herbaty w dowolnym momencie podczas wycieczki samochodem.
7. Najlepsza temperatura przechowywania czerwonego wina wynosi 10 °C - 18 °C (50 - 64,4 °F). precyzyjna kontrola temperatury w lodówce samochodowej może skutecznie zapewnić temperatura przechowywania czerwonego wina.
8. Czas przechowywania owoców wysokiej jakości w samochodzie w wysokich temperaturach letnich będzie być co najmniej 2 godziny. Czas przechowywania jest krótszy nawet jeśli klimatyzator jest włączony wł. Używanie lodówki samochodowej może skutecznie konserwować owoce wysokiej jakości.
9. Powłoka wysokiej jakości okularów przeciwsłonecznych odpadnie pod wpływem wysokiej temperatury. lato. Lodówka samochodowa jest idealnym miejscem do jej umieszczenia.
10. Wysokiej jakości kosmetyki szybko niszczeją pod wpływem wysokich temperatur panujących w samochodzie. Zabierz kosmetyki do samochodu; lepszym wyborem będzie lodówka samochodowa.

Środki ostrożności

(1) Upewnij się, że napięcie zasilania podłączone do lodówki pokładowej jest prawidłowe. kiedykolwiek

(Parametry są oznaczone zatwierdzonymi parametrami napięcia pokładowego lodówka).

(2) Nie wlewaj płynów bezpośrednio do lodówki samochodowej.
(3) W celu uniknięcia niebezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lodówki bez zezwolenia.

(4) Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) z:

ograniczone zdolności fizyczne, sensoryczne lub umysłowe lub brak doświadczenia i wiedzy, chyba że zapewniono im nadzór lub instruktaż w zakresie użytkowanie urządzenia przez osobę odpowiedzialną za jego bezpieczeństwo.

(5) Dzieci należy nadzorować, aby nie bawiły się urządzeniem.

(6) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku

doświadczenie i wiedzę, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji

dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń

zaangażowany. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie

Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

(7) Aby uniknąć zagrożenia wynikającego z niestabilności urządzenia, należy je zamocować pod instrukcje.

(8) Nie przechowuj substancji wybuchowych, takich jak puszki aerozolowe z łatwopalną substancją. materiał pędny w tym urządzeniu.

OSTRZEŻENIE: To urządzenie zawiera łatwopalny środek spieniający cyklopentan:

1) Podczas transportu i użytkowania należy unikać kontaktu z ogniem.
2) Jeśli maszyna ulegnie awarii, należy zwrócić się o pomoc do specjalisty.
3) Wyrzucane odpady należy przekazać do lokalnego punktu utylizacji odpadów.

OSTRZEŻENIE: Podczas użytkowania, serwisowania i utylizacji urządzenia,

proszę zwrócić uwagę na symbol podobny do tego po lewej stronie, który znajduje się na z tyłu urządzenia (panel tylny lub kompresor) i żółtym lub pomarańczowym

kolor. To jest symbol ostrzegawczy przed ryzykiem pożaru. W środku znajdują się materiały łatwopalne Rury chłodnicze i sprężarki. Proszę trzymać się z dala od źródeł ognia podczas użytkowania, serwisowania i utylizacji.

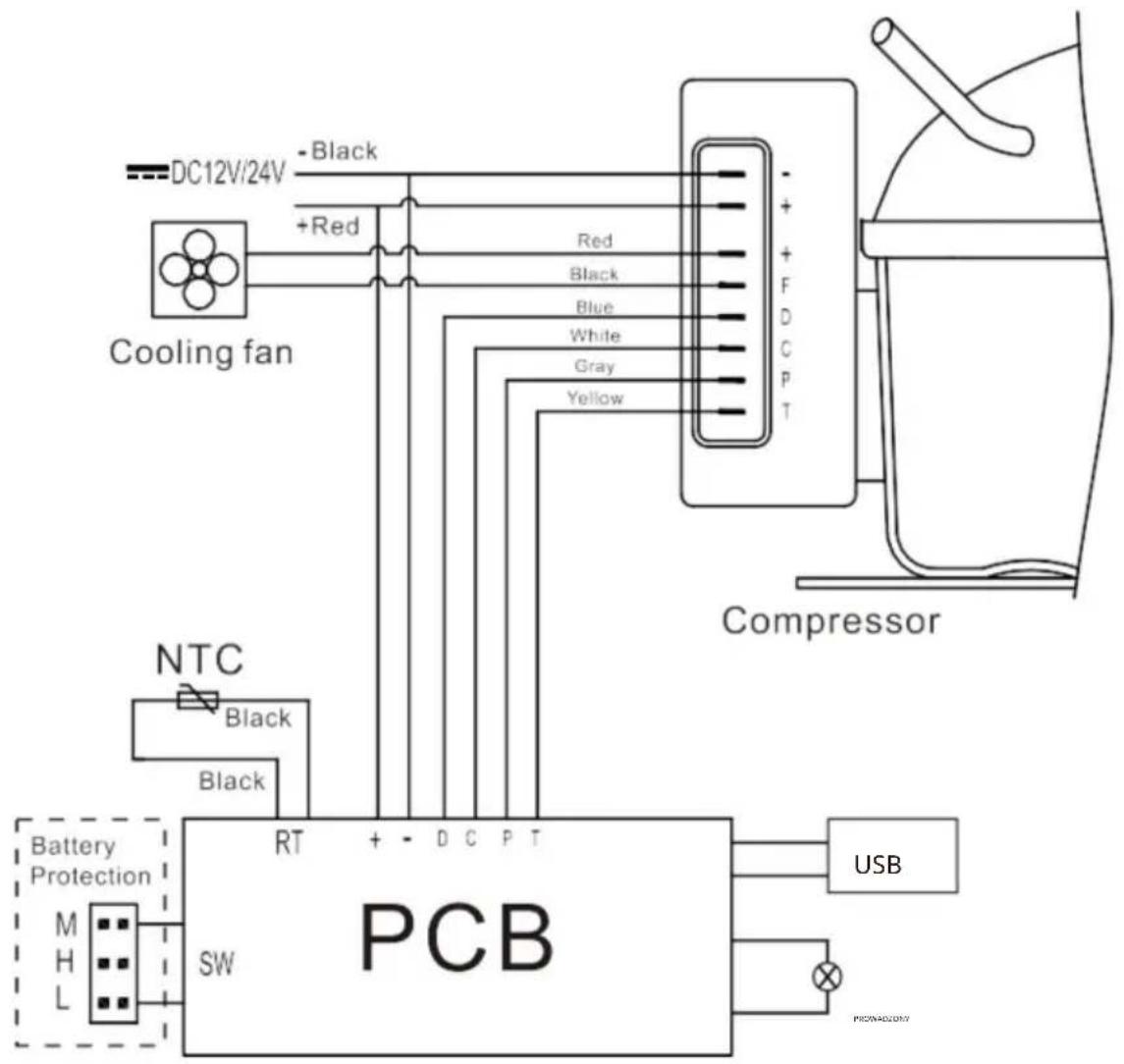

Schemat elektryczny

