MODE D'EMPLOI APR-1 Vevor
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
OUTILS ROBUSTES, MOITIÉ PRIX
LA PRESSE À ARBRE
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?
N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
| Avertissement - Pour réduire le risque de blessure, l'utilisateur doit dire le Lisez attentivement le manuel d'instructions. |
| Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilise ce produit. produit. |
| Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'advertissement ou de danger. Ignorer cet averissement peut conduire à un accident. |
PRÉCAUTIONS DE SÉCURITÉ
Avertissements
- Lisez et comprenez l'intégralité du manuel du propriétaire avant de tenter l'assemblage ou l'opération.
- Lisez et comprenez les avertissements contenus dans ce manuel. Le non-respect de tous ces avertissements peut entraîner des blessures graves.
- Remplacez les étiquettes d'avertissement si elles sont masquées ou retirées.
- Cette presse à arbre est conçue et destinée à être utilisée par des personnes correctement formées et du personnel expérimenté uniquement. Si vous n'êtes pas familier avec les procédures
de fonctionnement d'une presse à arbre, ne l'utilisez pas avant d'avoir reçu une formation et des connaissances appropriées.
- N'utilisez pas cette presse à arbre à d'autres fins que celles pour lesquelles elle est destinée. Si elle est utilisée à d'autres fins, notamment à des fins commerciales, VEVOR décline toute garantie réelle ou implicite et se tient pour responsable inoffensif de toute blessure qui pourrait résulter de cette utilisation.
- Portez toujours des lunettes de sécurité ou des écrans faciaux approuvés lorsque vous utilisez cet outil. Les lunettes de vue ordinaires n'ont que des verres résistants aux chocs ; elles ne sont pas des lunettes de sécurité.
- N'utilisez pas cette presse à mandrin lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de tout autre médicament.
- Assurez-vous que cette presse à mandrin est solidement fixée au sol ou au banc avant utilisation.
- Vérifiez les pièces endommagées. Avant de réutiliser la presse à mandrin, vérifiez soigneusement toute pièce endommagée pour déterminer si elle fonctionnera correctement et remplira sa fonction prévue. Vérifiez l'alignement des pièces mobiles, le blocage des pièces mobiles, la rupture des pièces, le montage et toute autre condition pouvant affecter son fonctionnement. Une protection ou une autre pièce endommagée doit être correctement réparée ou remplacée.
- Prévoyez un espace suffisant autour de la zone de travail et un éclairage d'appoint non éblouissant.
- Gardez le sol autour de la presse à mandrin propre et exempt de débris, d'huile et de graisse.
- Gardez les visiteurs à une distance sécuritaire de la zone de travail. Tenez les enfants à l'écart.
- Accordez toute votre attention à votre travail. Regardez autour de vous, poursuivez-vous ? Les conversations et les distractions sont des actes imprudents qui peuvent entraîner des blessures graves.
- Maintenez une position équilibrée à tout moment afin de ne pas tomber dans la presse à mandrin. Ne vous penchez pas trop en avant et n'utilisez pas de force excessive pour effectuer une opération de machine.
- Utilisez les accessoires recommandés ; des accessoires inappropriés peuvent être dangereux.
- Assurez-vous que la pièce est solidement fixée ou serrée sur la table.
- Retirez les objets en vrac et les pièces inutiles de la zone avant de démarrer la machine.
- Ne surchargez pas la presse à mandrin en utilisant des barres d'extension (triche).
- Utilisez des colliers en acier pour soutenir les pièces lors de la pression sur les roulements afin d'éviter d'endommager les roulements.
Familiarisez-vous avec les consignes de sécurité suivantes utilisées dans ce manuel :
Cela signifie que si les précautions ne sont pas respectées, cela peut entraîner
des blessures légères et/ou des dommages possibles à la machine.
Cela signifie que si les précautions ne sont pas respectées, cela peut entraîner
des blessures graves, voire la mort.
PARAMÈTRES TECHNIQUES
| Modèle | AP-1 | AVR-1 | AP-0 | AP-3 |
| Pression maximale (t) | 1 | 1 | 0,5 | 3 |
| Poids du produit (kg)10,2 | 11.8 | 7.5 | 39 | |
| Taille du produit (mm) 24*174*295 248*260*305 235*160*263 460*240*560 | ||||
| Article | Description | AP-1 | AVR-1 | AP-0 | AP-3 |
| 1 | Base | 1 | 1 | 1 | 1 |
| 2 | Enclume | 1 | 1 | 1 | 1 |
| 3 | Goupille élastique | 1 | 1 | 1 | 1 |
| 4 | Bélier | 1 | 1 | 1 | 1 |
| 5 | Capuchon | 2 | 2 | 2 | 2 |
| 6 | Poignée | 1 | 1 | 1 | 1 |
| 7 | Boulon | 4 | 4 | 4 | 4 |
| 8 | Rondelle | 4 | 4 | 4 | 4 |
| 9 | Boulon | 2 | 2 | 2 | 2 |
| 10 | Boulon | 2 | 2 | 2 | 2 |
| 11 | Noix | 4 | 4 | 4 | 4 |
| 12 | Plaque | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Dispositif de retenue du pignon | 1 | 1 | 1 | 1 |
| 15 | Boulon | 1 | 1 | 1 | 1 |
| Pignon16 | 1 | 1 | 1 | 1 | |
| 17 | Bouton | 1 | 1 | 1 | 1 |
| 18 Rondelle de blocage | 4 | 4 | 4 | 4 | |
| 19 | Dérive ronde | 1 | 1 | 1 | 1 |
| 20 Dérive plate | 1 | 1 | 1 | 1 | |
| 21 | Dérive pointue | 1 | 1 | 1 | 1 |
| 22 | Volant à main | 1 | |||
| 23 | Poignée | 1 | |||
OPÉRATION
Arbre

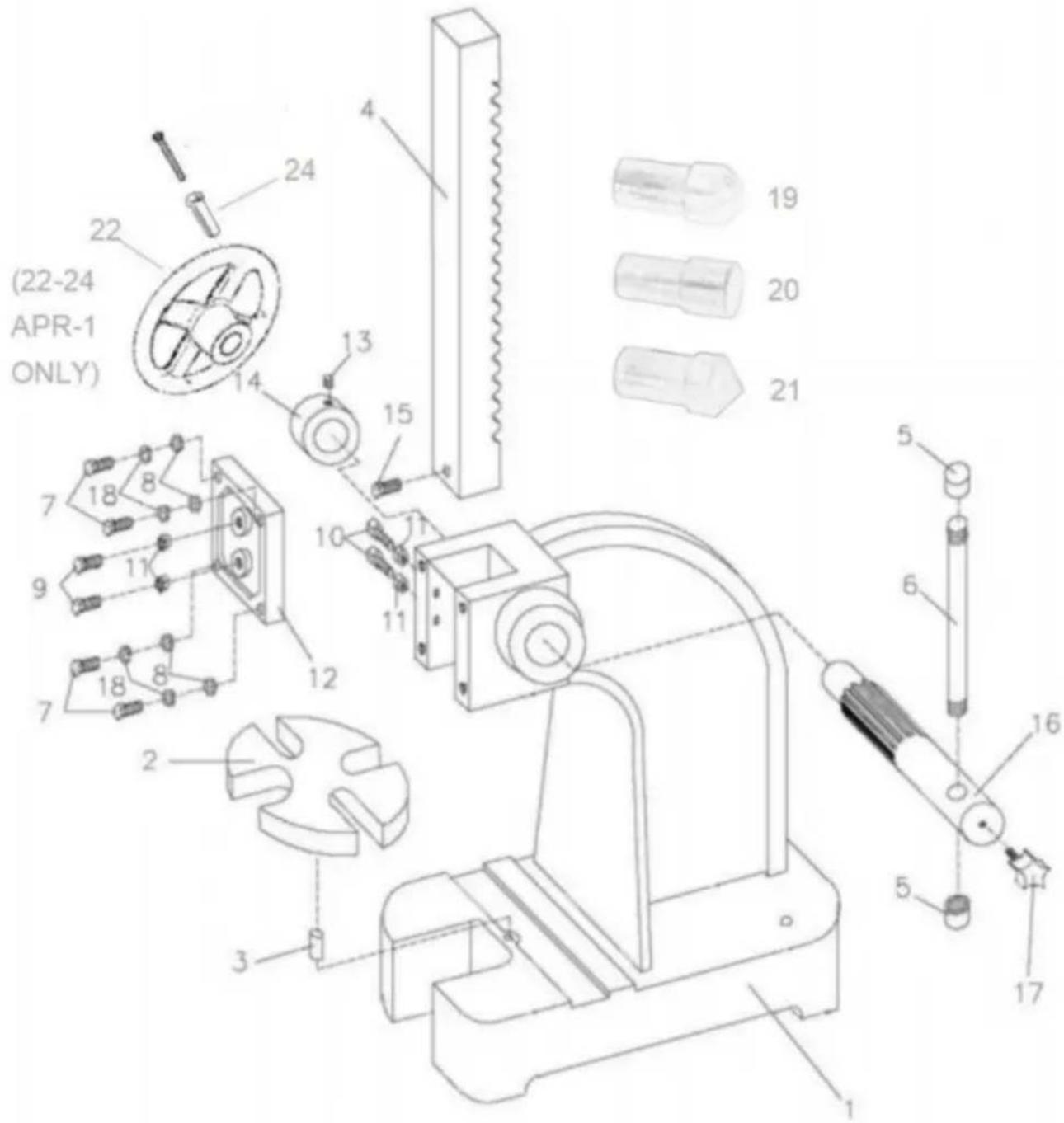

La presse à mandrin (voir vue éclatée à la page 8) se compose d'une base en fonte, d'une enclume, d'une poignée de pression avec un bouton de verrouillage et d'un vérin de type crémaillère.
L'enclume amovible possède quatre découpes qui peuvent être utilisées pour appuyer ou presser sur des roulements ou des bagues de différentes tailles.
Installation et fonctionnement
Remarque : Les numéros d'éléments fournis dans les procédures qui suivent correspondent aux numéros d'articles dans la vue éclatée dans la section Pièces de rechange ; voir page 8.
N'utilisez pas la presse à mandrin sans avoir au préalable fixé la presse à mandrin à l'établi et ancré l'établi au sol.
Montez la presse à mandrin sur l'établi ou le support et fixez-la avec des boulons à l'aide des trous dans la base (1). Fixez également l'établi ou le support sur le sol.
Modification de la position du vérin
Le vérin a une surface plate à une extrémité et un trou à l'autre extrémité. Le trou est utilisé pour recevoir les inserts de poinçon. Remplacez le vérin comme suit :
A. Retirez la poignée en desserrant le bouton (17). Retirez ensuite un capuchon (5) de l'ensemble poignée. Retirez la poignée (6) du pignon (16). B. Retirez le support de pignon (14) en retirant la vis de réglage (13). Faites maintenant glisser le support de pignon (14) hors du pignon (16). C. Tirez le vérin (4) suffisamment vers le haut pour fournir du jeu pour retirer le pignon (16) de la presse à arboriculture. D. Retirez le vérin (4) du haut du corps de la presse à mandrin. Tournez le vérin (4) debout en bout.
Astuce : Si le vérin ne sort pas librement du corps de la presse à mandrin, desserrez les deux écrous hexagonaux (11) sur le côté du corps de la presse à mandrin et les deux écrous hexagonaux (11) sur la plaque avant (12).
E. Répétez les étapes A à D dans le sens inverse.
Entretien
A. Lubrifiez périodiquement la presse à mandrin avec de l'huile légère pour machine. B. Essuyez ou aspirez les débris et la poussière accumulés après avoir utilisé la presse à arbre. C. Vérifiez périodiquement le jeu latéral et avant-arrête du vérin. Si le jeu est excessif, desserrez les écrous hexagonaux (11) et ajustez (serrez) les vis (10 sur le côté, 9 à l'avant) juste assez pour éliminer le jeu excessif. Serrez-les de manière égale pour assurer un contact uniforme avec le vérin (4). D. Une fois le jeu éliminé, maintenez la vis (10 ou 9) en position et serrez l'écrou hexagonal (11). Vérifiez que le jeu est acceptable.
Fabricant : Shanghaiuxinmuyeyouxiangongsi
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
Assistance technique et certificat de garantie électronique www.vevor.com/support
