Produkttyp	Industriell chuckpress
Märke	Vevor
Modell	APR-1
Maximalt tryck	1 ton (1 t)
Vikt	10,2 kg
Mått (L × B × H)	24 × 174 × 295 mm
Basmaterial	Gjutjärn
Cylindertyp	Kuggstång (manuell)
Avsedd användning	Pressning av lager, bussningar och mekaniska delar
Säkerhet	Använd skyddsglasögon; fäst ordentligt i arbetsbänk
Ingående delar	Bas, städ, cylinder, handtag, lock, bultar, brickor, muttrar, platta, kuggstång, dornar (rund, flat, spetsig)
Underhåll	Periodisk smörjning med lätt maskinolja
Rengöring	Torka eller dammsug bort skräp och damm efter användning
Glappjustering	Via sido- och framskruvar; lossa sexkantsmuttrar och justera
Ytterligare tillbehör	Rund, flat och spetsig dorn ingår
Matning	Manuell (ingen extern kraftkälla)
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Teknisk support	www.vevor.com/support
Tillverkare	Shanghaiuxinmuyeyouxiangongsi
Importör (USA)	Sanven Technology Ltd.

Vanliga frågor - APR-1 Vevor

Hur monterar jag pressen APR-1?

För att montera pressen, börja med att fästa basen (1) i en stadig arbetsbänk med hjälp av medföljande bultar och brickor. Sätt sedan in städet (2) i basen, placera cylindern (4) genom att rikta in hålet för kuggstången (16). Fäst handtaget (6) med knappen (17). Se sprängskissen i manualen för detaljerade delar.

Vilka säkerhetsåtgärder bör jag vidta?

Läs hela manualen före användning. Använd alltid godkända skyddsglasögon. Se till att pressen är ordentligt fastsatt i en arbetsbänk som är förankrad i golvet. Använd den inte om du är trött eller påverkad av droger/alkohol. Håll barn på avstånd.

Hur ändrar jag cylinderns läge?

För att vända cylindern (4), ta bort handtaget genom att lossa knappen (17), ta sedan bort en lock (5) och handtaget (6). Ta bort kuggstångsfästet (14) genom att lossa skruven (13). Dra cylindern uppåt för att frigöra kuggstången, ta sedan bort cylindern uppifrån. Vänd den och sätt tillbaka genom att följa stegen i omvänd ordning. Se manualen för mer information.

Hur smörjer jag pressen?

Smörj pressen regelbundet med lätt maskinolja. Applicera på rörliga delar, särskilt cylinder och kuggstång. Undvik överflödig olja.

Kan jag använda pressen utan att fästa den i en arbetsbänk?

Nej, det är absolut nödvändigt att fästa pressen i en stabil arbetsbänk eller ett förankrat stativ före användning. Användning utan fastsättning kan leda till allvarliga skador.

Vilka tillbehör ingår med pressen APR-1?

De medföljande tillbehören är: ett avtagbart städ, ett handtag, två lock, bultar, brickor, muttrar, en platta, en kuggstång och tre dornar (rund, flat, spetsig). Se delistan i manualen.

Vad gör jag om cylindern har för stort glapp?

Lossa sexkantsmuttrarna (11) på sidan och framsidan av kroppen. Justera skruvarna (10 och 9) för att eliminera glappet, dra sedan åt muttrarna. Kontrollera att rörelsen är jämn.

Hur rengör jag pressen efter användning?

Torka eller dammsug bort skräp och damm som samlats på pressen. Använd en torr trasa. Undvik aggressiva lösningsmedel. Förvara pressen på en torr plats.

Var hittar jag teknisk support?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Du kan även ställa dina frågor där.

Vilket är det maximala trycket för pressen APR-1?

Det maximala trycket är 1 ton (1 t). Överskrid inte denna kapacitet för att undvika skador på pressen eller personskador.

BRUKSANVISNING APR-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ARBORPRESSEN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARBORPRESSEN

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig i god tid om det finns någon teknisk eller mjukvaruuppdatering på vår produkt.

	Varning - För att minska risiken für skador måste användaren lasaigen brombruksanvisningen noggrant.
	Varning- Var noga med att bärä ögonskydd Near du använder dettaprodukt.
	Denna symbol, placerad fore en sakerhetskommentar, indikerar en typav försiktighetsåtgärder, varninger erler fara. Att ignoreraenna varning kara leda till en olycka.

SÄKERHETSÅTGÄRDER

Varningar

1. Läs och förstå hela bruksanvisningen innan du försöker montera eller använda produkten.
2. Läs och förstå varningarna i denna handbok. Underlåtenhet att följa alla dessa varningar kan orsaka allvarliga skador.
3. Byt ut varningsetiketterna om de blir skymda eller borttagna.
4. Denna arborpress är designad och avsedd för användning av välutbildad och endast erfaren personal. Om du inte är bekant med korrekt och säker drift av en arborpress, använd den inte förrän korrekt utbildning och kunskap har erhållits.
5. Använd inte denna arborpress för annat än dess avsedda användning. Om den används för annat ändamål frånsäger sig VEVOR alla verkliga eller underförstådda garantier och håller sig själv ofarlig från alla skador som kan uppstå från den användningen.
6. Bär alltid godkända skyddsglasögon/ansiktsskydd när du använder en bänkborrmaskin. Vardagsglasögon har bara slagtåliga glas; de är inte skyddsglasögon.
7. Använd inte en bänkborrmaskin när du är trött eller påverkad av droger, alkohol eller andra läkemedel.
8. Se till att den här bänkborrmaskinen är ordentligt fastsatt i golvet eller bänken före användning.
9. Kontrollera skadade delar. Innan vidare användning av bänkborrmaskinen, bör en del som är skadad kontrolleras noggrant för att fastställa att den kommer att fungera korrekt och utföra sin avsedda funktion. Kontrollera om rörliga delar är inriktade, bindning av rörliga delar, brott på delar, montering och andra förhållanden som kan påverka dess funktion. Ett skydd eller annan del som är skadad ska vara ordentligt reparerad eller bytas ut.
10. Se till att det finns tillräckligt med utrymme runt arbetsområdet och bländfri, takbelysning.
11. Håll golvet runt bänkborrmaskinen rent och fritt från skrotmaterial, olja och fett.
12. Håll besökare på säkert avstånd från arbetsområdet. Håll barn borta.
13. Ge ditt arbete odelad uppmärksamhet. Att se sig omkring, fortsätta ett samtal och "hästlek" är slarviga handlingar som kan resultera i allvarlig skada.
14. Håll alltid en balanserad ställning så att du inte ramlar in i bänkborrmaskinen. Räck inte för mycket eller använd inte överdriven kraft för att utföra någon maskindrift.
15. Använd rekommenderade tillbehör; felaktiga tillbehör kan vara farliga.
16. Se till att arbetsstycket är ordentligt fastsatt eller fastklämt i bordet.
17. Ta bort lösa föremål och onödiga arbetsstycken från området innan du startar maskinen.
18. Överbelasta inte bänkborrmaskinen genom att använda förlängningsstänger (cheater).
19. Använd stålkragar för att stödja delar när du trycker på lager för att förhindra skador på lagren.

Bekanta dig med följande säkerhetsanvisningar som används i denna handbok:

Detta innebär att om försiktighetsåtgärder inte iakttas kan det resultera i

lindrig personskada och/eller möjlig maskinskada.

Detta innebär att om försiktighetsåtgärder inte iakttas kan det resultera i

allvarlig skada eller till och med dödsfall.

TEKNISKA PARAMETRAR

Modell	AP-1	APR-1	AP-0	AP-3
Max tryckëtë	1	1	0,5	3
Produktviktëkgëy10,2		11.8	7.5	39
Produktstorlekëmmë 248*174*295 248*260*305 235*160*263460*240*560

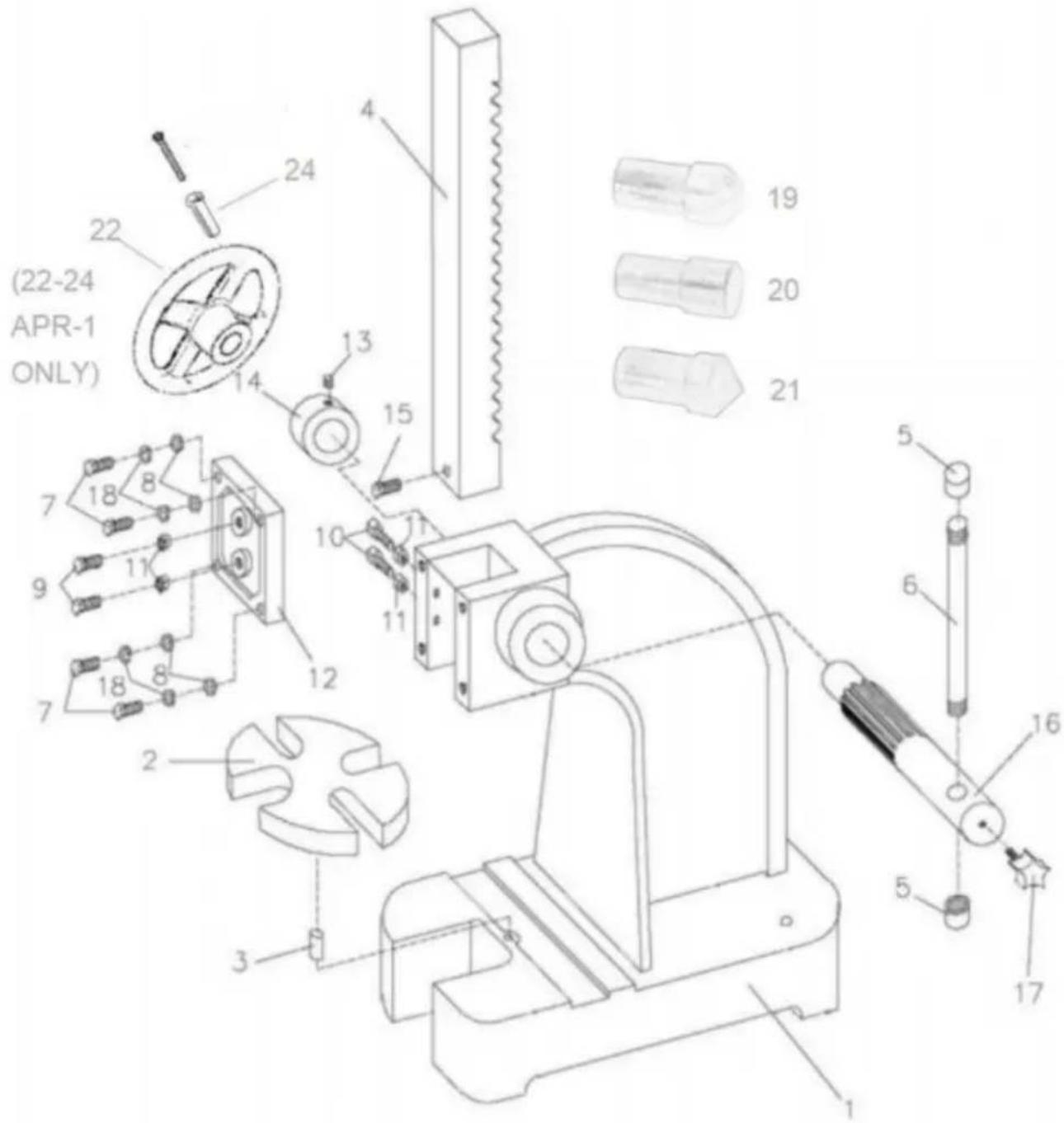

PRODUKTSTRUKTURDIAGRAM

Punkt	Beskrivning	AP-1	APR-1	AP-0	AP-3
1	Bas	1	1	1	1
2	Städ	1	1	1	1
3	Spring Pin	1	1	1	1
4	Ram	1	1	1	1
5	Lock	2	2	2	2
6	Hantera	1	1	1	1
7	Bult	4	4	4	4
8	Bricka	4	4	4	4
9	Bult	2	2	2	2
10	Bult	2	2	2	2
11	Mutter	4	4	4	4
12	Tallrik	1	1	1	1
13	SHSS	1	1	1	1
14	Pinjonghàllare	1	1	1	1
15	Bult	1	1	1	1
16 Drev		1	1	1	1
17	Knopp	1	1	1	1
18 Låsbricka		4	4	4	4
	Rund Drift19	1	1	1	1
20 Flat	Drift	1	1	1	1
21	Spetsiga drift	1	1	1	1
22	Ratt		1
23	Hantera		1

DRIFT

Arborpressen (se sprängskiss på sidan 8) består av en gjutjärnsbas, ett städ, ett tryckhandtag med lasknopp och en ram av racktyp.

Det avtagbara städet har fyra utskärningar som kan användas för att trycka av eller pressa på lager eller bussningar av olika storlekar.

Uppställning och drift

Obs: Artikelnumren som anges i procedurerna som följer överensstämmer med artikelnummer i sprängvyn i avsnittet Ersättningsdelar; se sidan 8.

Använd inte arborpressen utan att först fästa arborpressen på arbetsbänken och förankra arbetsbänken i golvet.

Montera arborpressen på arbetsbänken eller stativet och fäst den med bultar med hjälp av hål i basen (1). Säkra även arbetsbänken eller stå på golvet.

Andra ramposition

Kolven har en plan yta i ena änden och ett hål i andra änden. Hålet används för att acceptera stansinsatserna. Byt ut ramen enligt följande:

A. Ta bort handtaget genom att lossa vredet (17). Ta sedan bort ett lock (5) från handtagsenheten. Ta bort handtaget (6) från drevet (16). B. Ta bort kugghjulshållaren (14) genom att dra tillbaka inställningsskruven (13). Skjut nu kugghjulshållaren (14) bort från drevet (16). C. Dra upp kolven (4) tillräckligt för att ge slack för att ta bort drevet (16) från drevet bersapress. D. Dra ut kolven (4) upptill på spindelpresskroppen. Vrid kolven (4) ände för ände.

Tips: Om kolven inte fritt kommer ut ur axelpresskroppen, lossa de två sexkantsmuttrarna (11) på sidan av axelpresskroppen och de två sexkantsmuttrarna (11) på frontplattan (12).

E. Upprepa steg A - D omvänt.

Underhåll

A. Smörj arborpressen med jämna mellanrum med lätt maskinolja. B. Torka av eller dammsug det ackumulerade skräpet och dammet efter användning av arborpressen. C. Kontrollera regelbundet kolven för sida till sida och framifrån mot baksida. Om pjäsen är för mycket, lossa sexkantsmuttrarna (11) och justera (dra åt) skruvarna (10 på sidan, 9 framför) precis tillräckligt för att eliminera överskottsspelet. Dra åt dem lika för att säkerställa jämn kontakt med kolven (4). D. När spelet är eliminerat, håll skruven (10 eller 9) på plats och dra åt sexkantsmuttern (11). Kontrollera att mängden spel är acceptabelt.

Tillverkare: Shanghaiuxinmuyeyouxiangonsi

Adress: Shuangchenglu

803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166

Teknisk support och e-garanticertifikat www.vevor.com/support
