Tipo di prodotto	Pressa a mandrino industriale
Marca	Vevor
Modello	APR-1
Pressione massima	1 tonnellata (1 t)
Peso	10,2 kg
Dimensioni (L × l × h)	24 × 174 × 295 mm
Materiale della base	Ghisa
Tipo di martinetto	Cremagliera (azionamento manuale)
Uso previsto	Pressatura di cuscinetti, anelli e parti meccaniche
Sicurezza	Indossare occhiali protettivi; fissare saldamente a un banco di lavoro
Parti incluse	Base, incudine, martinetto, maniglia, cappucci, bulloni, rondelle, dadi, piastra, pignone, punteruoli (tondo, piatto, appuntito)
Manutenzione	Lubrificazione periodica con olio leggero per macchine
Pulizia	Pulire o aspirare detriti e polvere dopo l'uso
Regolazione del gioco	Tramite viti laterali e anteriori; allentare i dadi esagonali e poi regolare
Accessori aggiuntivi	Punteruoli tondo, piatto e appuntito inclusi
Alimentazione	Manuale (nessuna fonte di energia esterna)
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Produttore	Shanghaiuxinmuyeyouxiangongsi
Importatore (USA)	Sanven Technology Ltd.

Domande frequenti - APR-1 Vevor

Come assemblare la pressa APR-1?

Per assemblare la pressa, iniziare fissando la base (1) a un banco di lavoro solido utilizzando i bulloni e le rondelle forniti. Quindi, inserire l'incudine (2) nella base, quindi posizionare il martinetto (4) allineando il foro del pignone (16). Fissare la maniglia (6) con il pulsante (17). Fare riferimento alla vista esplosa nel manuale per i dettagli delle parti.

Quali precauzioni di sicurezza devo prendere?

Leggere completamente il manuale prima dell'uso. Indossare sempre occhiali protettivi approvati. Assicurarsi che la pressa sia saldamente fissata a un banco di lavoro ancorato al suolo. Non utilizzare se si è stanchi o sotto l'effetto di droghe/alcol. Tenere i bambini a distanza.

Come cambiare la posizione del martinetto?

Per invertire il martinetto (4), rimuovere la maniglia allentando il pulsante (17), quindi rimuovere un cappuccio (5) e la maniglia (6). Rimuovere il supporto del pignone (14) allentando la vite (13). Tirare il martinetto verso l'alto per sganciare il pignone, quindi rimuovere il martinetto dalla parte superiore. Ruotarlo e rimontare seguendo i passaggi inversi. Vedere il manuale per maggiori dettagli.

Come lubrificare la pressa?

Lubrificare periodicamente la pressa con un olio leggero per macchine. Applicare sulle parti mobili, in particolare il martinetto e il pignone. Evitare eccessi di olio.

Posso usare la pressa senza fissarla a un banco di lavoro?

No, è indispensabile fissare la pressa a un banco di lavoro stabile o a un supporto ancorato al suolo prima di qualsiasi utilizzo. L'uso senza fissaggio può causare lesioni gravi.

Quali accessori sono inclusi con la pressa APR-1?

Gli accessori inclusi sono: un'incudine rimovibile, una maniglia, due cappucci, bulloni, rondelle, dadi, una piastra, un pignone e tre punteruoli (tondo, piatto, appuntito). Vedere l'elenco delle parti nel manuale.

Cosa fare se il martinetto ha gioco eccessivo?

Allentare i dadi esagonali (11) sul lato e sulla parte anteriore del corpo. Regolare le viti (10 e 9) per eliminare il gioco, quindi serrare nuovamente i dadi. Verificare che il movimento sia fluido.

Come pulire la pressa dopo l'uso?

Pulire o aspirare detriti e polvere accumulati sulla pressa. Utilizzare un panno asciutto. Evitare solventi aggressivi. Conservare la pressa in un luogo asciutto.

Dove posso trovare assistenza tecnica?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. È inoltre possibile porre domande.

Qual è la pressione massima della pressa APR-1?

La pressione massima è di 1 tonnellata (1 t). Non superare questa capacità per evitare di danneggiare la pressa o causare lesioni.

MANUALE UTENTE APR-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

LA STAMPA DELL'ARBOR

MODELLO: AP-1/APR-1/AP-0/AP-3

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire delle categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

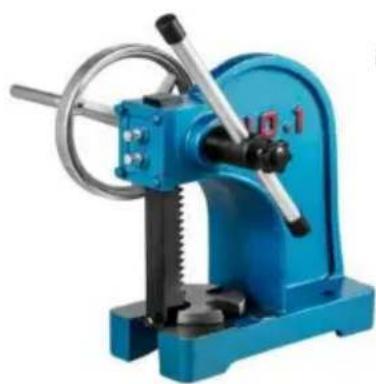

LA STAMPA DELL'ARBOR

MODELLO: AP-1/APR-1/AP-0/AP-3

AP-1

Aprile-1

AP-0

AP-3

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attendamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Qesto significolo,ippo prima di un commento di sicurezza, indica un tipo di precauzione, averimento o pericol. Ignorare quello averimento può causare un incidente.

PRECAUZIONI DI SICUREZZA

AVVERTENZE

1. Leggere e comprendere l'intero manuale del proprietario prima di tentare il montaggio o l'operazione.
2. Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza di tutte queste avvertenze può causare gravi lesioni.
3. Sostituire le etichette di avvertenza se sono coperte o rimosse.
4. Questa pressa a colonna è progettata e destinata all'uso da parte di personale adeguatamente formato e solo personale esperto. Se non si ha familiarità con le procedure appropriate e sicure di funzionamento di una pressa a colonna, non utilizzarla fino a quando non si è ottenuta la formazione e la conoscenza adeguate.
5. Non utilizzare questa pressa a mandrino per scopi diversi da quelli previsti. Se utilizzata per scopi diversi, VEVOR declina ogni garanzia reale o implicita e si ritiene innocua da qualsiasi danno che possa derivare da tale utilizzo.
6. Indossare sempre occhiali di sicurezza/protezioni facciali approvati durante l'utilizzo di questa pressa a colonna. Gli occhiali da vista di tutti i giorni hanno solo lenti resistenti agli urti; non sono occhiali di sicurezza.
7. Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
8. Prima dell'uso, assicurarsi che la pressa a colonna sia saldamente fissata al pavimento o al banco.
9. Controllare le parti danneggiate. Prima di utilizzare ulteriormente la pressa a mandrino, una parte che è danneggiata deve essere attentamente controllata per determinare che funzionerà correttamente e svolgerà la funzione prevista. Controllare l'allineamento delle parti mobili, il legame di parti mobili, la rottura di parti, il montaggio e qualsiasi altra condizione che possa comprometterne il funzionamento. Una protezione o un'altra parte danneggiata deve essere riparata correttamente o sostituita.
10. Prevedere uno spazio adeguato attorno all'area di lavoro e un'illuminazione dall'alto antiriflesso.
11. Mantenere il pavimento attorno alla pressa a mandrino pulito e privo di materiali di scarto, olio e grasso.
12. Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.
13. Dedica al tuo lavoro la massima attenzione. Guardandoti intorno, portando avanti una conversazione e i "giochi violenti" sono atti imprudenti che possono causare gravi lesioni.
14. Mantenere sempre una posizione equilibrata per non cadere nella pressa. Non sforzarti eccessivamente o usare una forza eccessiva per eseguire qualsiasi operazione sulla macchina.
15. Utilizzare gli accessori consigliati; gli accessori non adatti possono essere pericolosi.
16. Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.
17. Rimuovere gli oggetti sciolti e i pezzi non necessari dall'area prima di avviare la macchina.
18. Non sovraccaricare la pressa ad albero utilizzando barre di prolunga (finte).
19. Utilizzare collari in acciaio per sostenere le parti quando si premono sui cuscinetti per evitare danni ai cuscinetti.

Prendere familiarità con le seguenti avvertenze di sicurezza utilizzate nel presente manuale:

Ciò significa che se non si prendono le dovute precauzioni, si possono verificare

lesioni lievi e/o possibili danni alla macchina.

Ciò significa che se non si prendono le dovute precauzioni, si possono verificare

lesioni gravi o addirittura la morte.

PARAMETRI TECNICI

Modello	AP-1	Aprile-1	AP-0	AP-3
Pressione massima (t)	1	1	0,5	3
Peso del prodotto (kg) 10,2		11.8	7.5	39
Dimensioni del prodotto (mm) 248*174*295		248*260*305 235*160*263 460*240*560

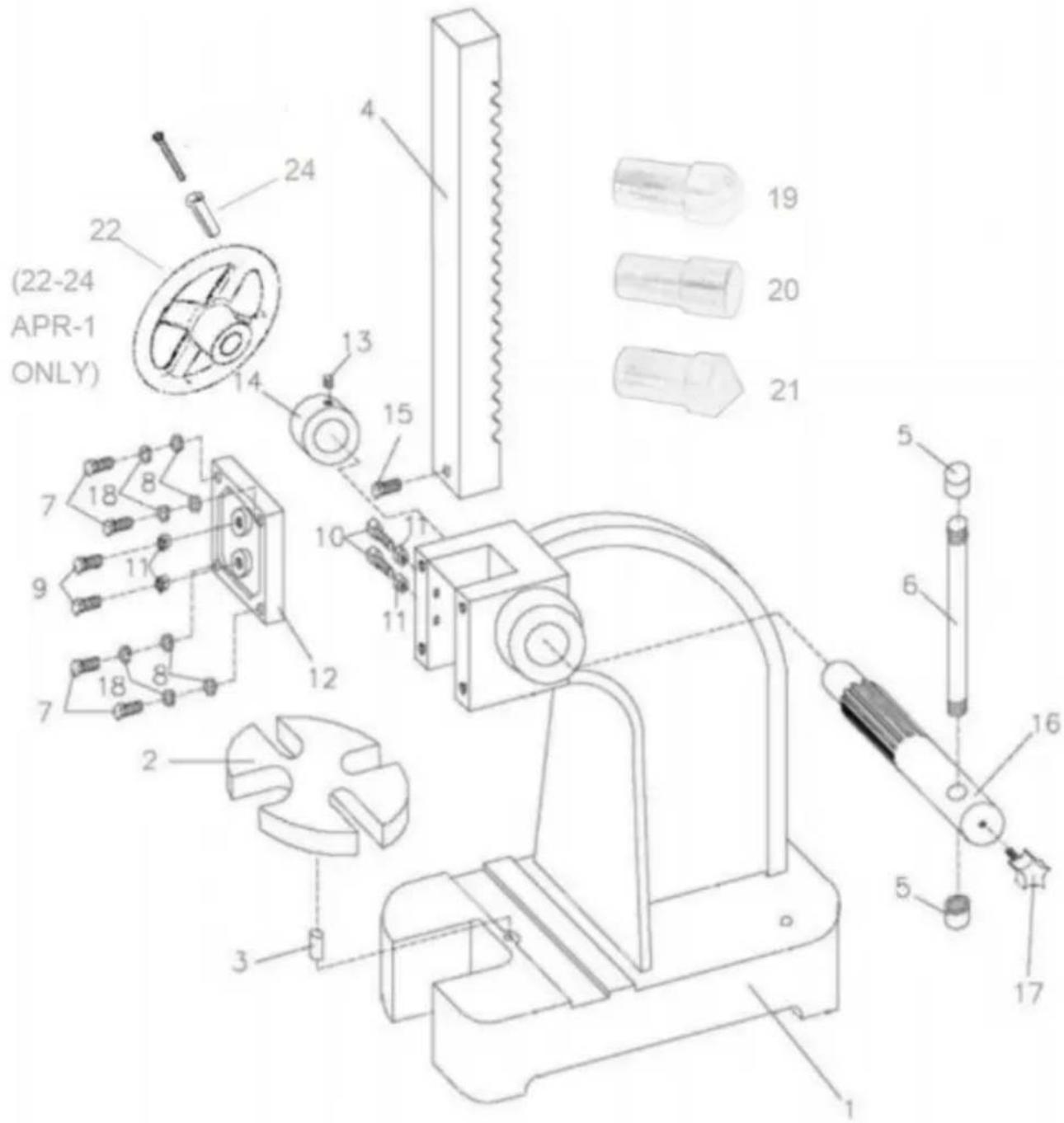

SCHEMA DELLA STRUTTURA DEL PRODOTTO

Articolo	Descrizione	AP-1	Aprile-1	AP-0	AP-3
1	Base	1	1	1	1
2	Incudine	1	1	1	1
3	Perno a molla	1	1	1	1
4	Ariete	1	1	1	1
5	berretto	2	2	2	2
6	Maniglia	1	1	1	1
7	Bullone	4	4	4	4
8	Rondella	4	4	4	4
9	Bullone	2	2	2	2
10	Bullone	2	2	2	2
11	Noce	4	4	4	4
12	Patto	1	1	1	1
13	SHSS	1	1	1	1
14	Fermo del pignone	1	1	1	1
15	Bullone	1	1	1	1
16 Pignone		1	1	1	1
17	Manopola	1	1	1	1
18 Rondella di sicurezza		4	4	4	4
19	Deriva rotonda	1	1	1	1
20 Deriva piatta		1	1	1	1
21	Deriva appuntita	1	1	1	1
22	Volantino		1
23	Maniglia		1

OPERAZIONE

Caratteristica della pressa ad albero

La pressa a mandrino (vedere la vista esplosa a pagina 8) è costituita da una base in ghisa, un'incudine, una maniglia di pressatura con manopola di bloccaggio e un montante a cremagliera.

L'incudine rimovibile ha quattro ritagli che possono essere utilizzati per premere o estrarre cuscinetti o boccole di varie dimensioni.

Impostazione e funzionamento

Nota: i numeri degli articoli forniti nelle procedure che seguono corrispondono ai numeri di articolo nella vista esplosa nella sezione Parti di ricambio; vedere pagina 8.

Montare la pressa a mandrino sul banco di lavoro o sul supporto e fissarla con bulloni utilizzando i fori nella base (1). Fissare inoltre il banco di lavoro o il supporto al pavimento.

Modifica della posizione del pistone

Il pistone ha una superficie piana su un'estremità e un foro sull'altra estremità. Il foro è utilizzato per accettare gli inserti del punzone. Sostituire il pistone come segue:

A. Rimuovere la maniglia allentando la manopola (17). Quindi rimuovere un tappo (5) dal gruppo maniglia. Rimuovere la maniglia (6) dal pignone (16). B. Rimuovere il fermo del pignone (14) svitando la vite di regolazione (13). Ora far scorrere il fermo del pignone (14) fuori dal pignone (16). C. Tirare verso l'alto il pistone (4) quanto basta per creare un gioco tale da rimuovere il pignone (16) dalla pressa ad albero. D. Estrarre il pistone (4) dalla parte superiore del corpo della pressa a mandrino. Girare il pistone (4) da un capo all'altro.

Suggerimento: se il pistone non esce liberamente dal corpo della pressa a mandrino, allentare i due dadi esagonali (11) sul lato del corpo della pressa a mandrino e i due dadi esagonali (11) sulla piastra frontale (12).

E. Ripetere i passaggi da A a D in senso inverso.

Manutenzione

A. Lubrificare periodicamente la pressa a mandrino con olio per macchine leggero. B. Dopo aver utilizzato l'albero, pulire o aspirare i detriti e la polvere accumulati. C. Controllare periodicamente il pistone per verificare che non vi sia gioco tra i lati e tra la parte anteriore e quella posteriore. Se il gioco è eccessivo, allentare i dadi esagonali (11) e regolare (stringere) le viti (10 sul lato, 9 davanti) quanto basta per eliminare il gioco in eccesso. Serrarli in modo uniforme per garantire un contatto uniforme con il pistone (4). D. Una volta eliminato il gioco, tenere ferma la vite (10 o 9) e serrare il dado esagonale (11). Controllare che la quantità di gioco sia accettabile.

Produttore: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu

803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
