MANUALE UTENTE AP-3 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

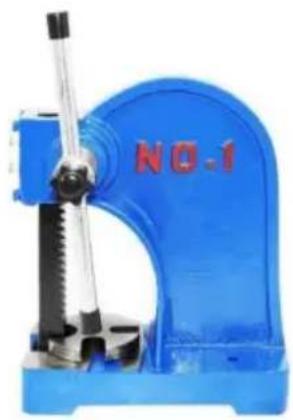

LA STAMPA DELL'ARBOR
MODELLO:AP-1/APR-1/AP-0/AP-3
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
LA STAMPA DELL'ARBOR
MODELLO:AP-1/APR-1/AP-0/AP-3
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
 | Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni. |
 | Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto. |
 | Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può causare un incidente. |
PRECAUZIONI DI SICUREZZA
Warnings
- Leggere e comprendere l'intero manuale del proprietario prima di tentare il montaggio o operazione.
- Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza di tutte le di queste avvertenze può causare gravi lesioni.
- Sostituire le etichette di avvertenza se sono coperte o rimosse.
- Questa pressa a colonna è progettata e destinata all'uso da parte di personale adeguatamente formato e solo personale esperto. Se non si ha familiarità con le procedure appropriate e sicure funzionamento di una pressa a colonna, non utilizzarla fino a quando non si è ottenuta la formazione e la conoscenza adeguate è stato ottenuto.
- Non utilizzare questa pressa a mandrino per scopi diversi da quelli previsti. Se utilizzata per scopi diversi scopi, Vevor declina ogni garanzia reale o implicita e si ritiene innocuo da qualsiasi danno che possa derivare da tale utilizzo.
-
Indossare sempre occhiali di sicurezza/protezioni facciali approvati durante l'utilizzo di questo albero stampa. Gli occhiali da vista di tutti i giorni hanno solo lenti resistenti agli urti; non sono occhiali di sicurezza.
-
Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
- Prima dell'uso, assicurarsi che la pressa a colonna sia saldamente fissata al pavimento o al banco.
-
Controllare le parti danneggiate. Prima di utilizzare ulteriormente la pressa a mandrino, una parte che è danneggiato deve essere attentamente controllato per determinare che funzionerà correttamente e svolgere la funzione prevista. Controllare l'allineamento delle parti mobili, il legame di parti mobili, rottura di parti, montaggio e qualsiasi altra condizione che possa comprometterne il funzionamento. Una protezione o un'altra parte danneggiata deve essere riparata correttamente riparato o sostituito.
-
Prevedere uno spazio adeguato attorno all'area di lavoro e un'illuminazione dall'alto antiriflesso.
-
Mantenere il pavimento attorno alla pressa a mandrino pulito e privo di materiali di scarto, olio e grasso.
-
Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.
-
Dedica al tuo lavoro la massima attenzione. Guardandoti intorno, portando avanti un La conversazione e i “giochi violenti” sono atti imprudenti che possono causare gravi lesioni.
-
Mantenere sempre una posizione equilibrata per non cadere nel pergolato premere. Non sforzarsi eccessivamente o usare una forza eccessiva per eseguire qualsiasi operazione sulla macchina operazione.
-
Utilizzare gli accessori consigliati; gli accessori non adatti possono essere pericolosi.
-
Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.
-
Rimuovere gli oggetti sciolti e i pezzi non necessari dall'area prima avviare la macchina.
-
Non sovraccaricare la pressa ad albero utilizzando barre di prolunga (finte).
-
Utilizzare collari in acciaio per sostenere le parti quando si premono sui cuscinetti per evitare danni ai cuscinetti.
Prendere familiarità con le seguenti avvertenze di sicurezza utilizzate nel presente manuale:
Ciò significa che se non si prendono le dovute precauzioni, si possono verificare
lesioni lievi e/o possibili danni alla macchina.
Ciò significa che se non si prendono le dovute precauzioni, si possono verificare
lesioni gravi o addirittura la morte.
PARAMETRI TECNICI
| Modello | AP-1 | Aprile-1 | AP-0 | AP-3 |
| Pressione massima (t) | 1 | 1 | 0,5 | 3 |
| Peso del prodotto (kg) 10,2 | 11.8 | 7.5 | 39 | |
| Dimensioni del prodotto (mm) 248*174*295 | 248*260*305 235*160*263 460*240*560 |

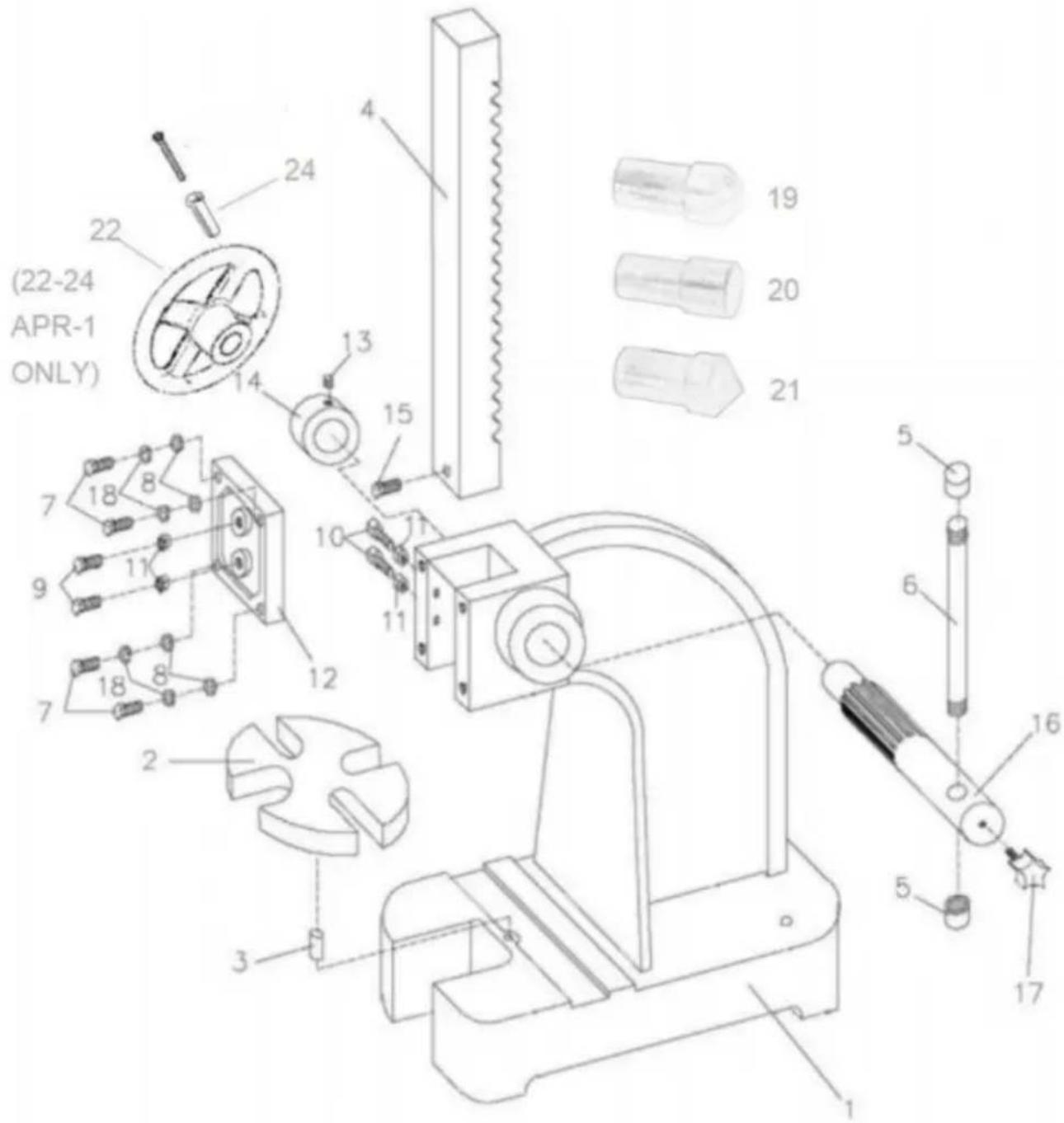

SCHEMA DELLA STRUTTURA DEL PRODOTTO
| Articolo | Descrizione | AP-1 | Aprile-1 | AP-0 | AP-3 |
| 1 | Base | 1 | 1 | 1 | 1 |
| 2 | Incudine | 1 | 1 | 1 | 1 |
| 3 | Perno a molla | 1 | 1 | 1 | 1 |
| 4 | Ariete | 1 | 1 | 1 | 1 |
| 5 | berretto | 2 | 2 | 2 | 2 |
| 6 | Maniglia | 1 | 1 | 1 | 1 |
| 7 | Bullone | 4 | 4 | 4 | 4 |
| 8 | Rondella | 4 | 4 | 4 | 4 |
| 9 | Bullone | 2 | 2 | 2 | 2 |
| 10 | Bullone | 2 | 2 | 2 | 2 |
| 11 | Noce | 4 | 4 | 4 | 4 |
| 12 | Piatto | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Fermo del pignone | 1 | 1 | 1 | 1 |
| 15 | Bullone | 1 | 1 | 1 | 1 |
| Articolo | Descrizione | AP-1 | Aprile-1 | AP-0 | AP-3 |
| 16 Pignone | 1 | 1 | 1 | 1 | |
| 17 | Manopola | 1 | 1 | 1 | 1 |
| 18 Rondella di sicurezza | 4 | 4 | 4 | 4 | |
| 19 | Deriva rotonda | 1 | 1 | 1 | 1 |
| 20 Deriva piatta | 1 | 1 | 1 | 1 | |
| 21 | Deriva appuntita | 1 | 1 | 1 | 1 |
| 22 | Volantino | 1 | |||
| 23 | Maniglia | 1 | |||
Caratteristiche della pressa ad albero
La pressa a mandrino (vedere la vista esplosa a pagina 8) è costituita da una base in ghisa, un incudine, una maniglia di pressatura con manopola di bloccaggio e un montante a cremagliera.
L'incudine rimovibile ha quattro ritagli che possono essere utilizzati per premere o premere su cuscinetti o boccole di varie dimensioni.
Impostazione e funzionamento
Nota: i numeri degli articoli forniti nelle procedure che seguono corrispondono a numeri di articolo nella vista esplosa nella sezione Parti di ricambio; vedere pagina 8.
Non utilizzare la pressa a colonna senza prima averla fissata al banco da lavoro e ancorare il banco da lavoro al pavimento.
Montare la pressa a mandrino sul banco da lavoro o sul supporto e fissarla con bulloni utilizzando il fori nella base (1). Fissare inoltre il banco da lavoro o il supporto al pavimento.
Modifica della posizione del pistone
L'ariete ha una superficie piana su un'estremità e un foro sull'altra estremità. Il foro è utilizzato per accettare gli inserti del punzone. Sostituisci il ram come segue:
A. Rimuovere la maniglia allentando la manopola (17). Quindi rimuovere un tappo (5) dalla il gruppo maniglia. Rimuovere la maniglia (6) dal pignone (16).
B. Rimuovere il fermo del pignone (14) svitando la vite di regolazione (13). Ora far scorrere il fermo del pignone (14) fuori dal pignone (16).
C. Tirare verso l'alto il pistone (4) quanto basta per creare un gioco tale da rimuovere il pignone (16) dal pressa ad albero.
D. Estrarre il pistone (4) dalla parte superiore del corpo della pressa a mandrino. Girare il pistone (4) da un capo all'altro.
Suggerimento: se il pistone non esce liberamente dal corpo della pressa a mandrino, allentare i due dadi esagonali (11) sul lato del corpo della pressa a mandrino e i due dadi esagonali (11) sul piastra frontale (12).
E. Ripetere i passaggi da A a D in senso inverso.
Manutenzione
A. Lubrificare periodicamente la pressa a mandrino con olio per macchine leggero.
B. Dopo aver utilizzato l'albero, pulire o aspirare i detriti e la polvere accumulati.
premere.
C. Controllare periodicamente il pistone per verificare che non vi sia gioco tra i lati e tra la parte anteriore e quella posteriore. Se il gioco è
eccessivo, allentare i dadi esagonali (11) e regolare (stringere) le viti (10 sul lato,
9 davanti) quanto basta per eliminare il gioco in eccesso. Serrarli in modo uniforme per
garantire un contatto uniforme con il pistone (4).
D. Una volta eliminato il gioco, tenere ferma la vite (10 o 9) e serrare la
dado esagonale (11). Controllare che la quantità di gioco sia accettabile.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu
803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
