INSTRUKCJA OBSŁUGI AP-3 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
PRASA ARBORNA
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
PRASA ARBORNA
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?
Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
 | Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią instrukcji. Przeczytaj uważnie instrukcję obsługi. |
 | Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt. |
 | Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. |
ŚRODKI OSTROŻNOŚCI
Warnings
- Przed przystąpieniem do montażu należy przeczytać i zrozumieć całą instrukcję obsługi lub operacji.
- Przeczytaj i zrozum ostrzeżenia zawarte w niniejszej instrukcji. Nieprzestrzeganie wszystkich Nieprzestrzeganie tych ostrzeżeń może spowodować poważne obrażenia.
- Wymień etykiety ostrzegawcze, jeśli ulegną zniszczeniu lub zostaną usunięte.
- Niniejsza prasa stołowa jest przeznaczona do użytku przez odpowiednio przeszkolonych i tylko doświadczony personel. Jeśli nie jesteś zaznajomiony z właściwymi i bezpiecznymi obsługi prasy stolarskiej nie należy używać do czasu uzyskania odpowiedniego przeszkolenia i wiedzy zostało uzyskane.
- Nie używaj tej prasy do trzpieni w innym celu niż ten, do którego jest przeznaczona. W przypadku użycia w innym celu celów, Vevor zrzeka się wszelkich gwarancji rzeczywistych lub dorozumianych i uważa się za nieszkodliwe dla zdrowia i życia, ani nie niesie za sobą żadnych obrażeń mogących wyniknąć z takiego użytkowania.
-
Podczas korzystania z tej walca należy zawsze nosić zatwierdzone okulary ochronne/osłony twarzy. naciśnij. Codzienne okulary mają tylko soczewki odporne na uderzenia; nie są okulary ochronne.
-
Nie należy obsługiwać prasy trzpieniowej, będąc zmęczonym lub pod wpływem narkotyków, alkoholu lub leków.
- Przed użyciem upewnij się, że prasa stołowa jest solidnie przymocowana do podłogi lub stołu.
- Sprawdź uszkodzone części. Przed dalszym użyciem prasy trzpieniowej część, która jest uszkodzone należy dokładnie sprawdzić, aby upewnić się, że będą działać prawidłowo i wykonywać zamierzoną funkcję. Sprawdź wyrównanie ruchomych części, wiązanie ruchomych części, pęknięć części, montażu i wszelkich innych warunków, które mogą wpłynąć na jego działanie. Oślona lub inna część, która jest uszkodzona, powinna zostać prawidłowo naprawione lub wymienione.
- Zapewnij odpowiednią przestrzeń wokół stanowiska pracy i oświetlenie górne, nieoślepiające.
- Utrzymuj podłogę wokół prasy stolarskiej w czystości, bez resztek materiału, oleju i smaru.
- Utrzymuj gości w bezpiecznej odległości od miejsca pracy. Trzymaj dzieci z daleka.
- Poświęć swojej pracy niepodzielną uwagę. Rozglądając się dookoła, wykonując rozmowa i „wyglupy” to nieostrożne działania, które mogą skutkować poważnymi obrażeniami.
- Zawsze zachowuj zrównoważoną postawę, aby nie wpaść do altany. naciśnij. Nie przesadzaj i nie używaj nadmiernej siły do wykonywania żadnej czynności maszynowej działanie.
- Używaj zalecanych akcesoriów; niewłaściwe akcesoria mogą być niebezpieczne.
- Upewnij się, że obrabiany przedmiot jest solidnie przymocowany lub zaciśnięty na stole.
- Przed przystąpieniem do pracy usuń z obszaru luźne przedmioty i niepotrzebne elementy obrabiane. uruchomienie maszyny.
- Nie przeciążaj prasy stolarskiej stosując przedłużki (ostrzacze).
- Podczas naciskania na łożyska należy stosować stalowe kołnierze podpierające części, aby zapobiec uszkodzenie łożysk.
Zapoznaj się z następującymi uwagami dotyczącymi bezpieczeństwa użytymi w niniejszej instrukcji:
Oznacza to, że jeśli nie zostaną zachowane środki ostrożności, może to skutkować
drobne obrażenia i/lub możliwe uszkodzenie maszyny.
Oznacza to, że jeśli nie zostaną zachowane środki ostrożności, może to skutkować
poważne obrażenia lub nawet śmierć.
PARAMETRY TECHNICZNE
| Model | AP-1 | KWIECIEN-1 | AP-0 | AP-3 |
| Maksymalne ciśnienie (t) | 1 | 1 | 0,5 | 3 |
| Waga produktu (kg) 10,2 | 11.8 | 7,5 | 39 | |
| Rozmiar produktu (mm) | 248*174*295 248*260*305 235*160*263 460*240*560 | |||
| Przedmiot | Opis | AP-1 | KWIECIEN-1 | AP-0 | AP-3 |
| 1 | Opierać | 1 | 1 | 1 | 1 |
| 2 | Kowadło | 1 | 1 | 1 | 1 |
| 3 | Sworzeń sprężynowy | 1 | 1 | 1 | 1 |
| 4 | Baran | 1 | 1 | 1 | 1 |
| 5 | Czapka | 2 | 2 | 2 | 2 |
| 6 | Uchwyt | 1 | 1 | 1 | 1 |
| 7 | Śruba | 4 | 4 | 4 | 4 |
| 8 | Pralka | 4 | 4 | 4 | 4 |
| 9 | Śruba | 2 | 2 | 2 | 2 |
| 10 | Śruba | 2 | 2 | 2 | 2 |
| 11 | Nakrętka | 4 | 4 | 4 | 4 |
| 12 | Płyta | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Zaczep zębatki | 1 | 1 | 1 | 1 |
| 15 | Śruba | 1 | 1 | 1 | 1 |
| Przedmiot | Opis | AP-1 | KWIECIEN-1 | AP-0 | AP-3 |
| 16 Wałek zębaty | 1 | 1 | 1 | 1 | |
| 17 | Pokrętło | 1 | 1 | 1 | 1 |
| 18 Podkładka zabezpieczająca | 4 | 4 | 4 | 4 | |
| Okrągły dryf19 | 1 | 1 | 1 | 1 | |
| 20 Płaski dryf | 1 | 1 | 1 | 1 | |
| 21 | Dryf spiczasty | 1 | 1 | 1 | 1 |
| 22 | Koło zamachowe | 1 | |||
| 23 | Uchwyt | 1 | |||


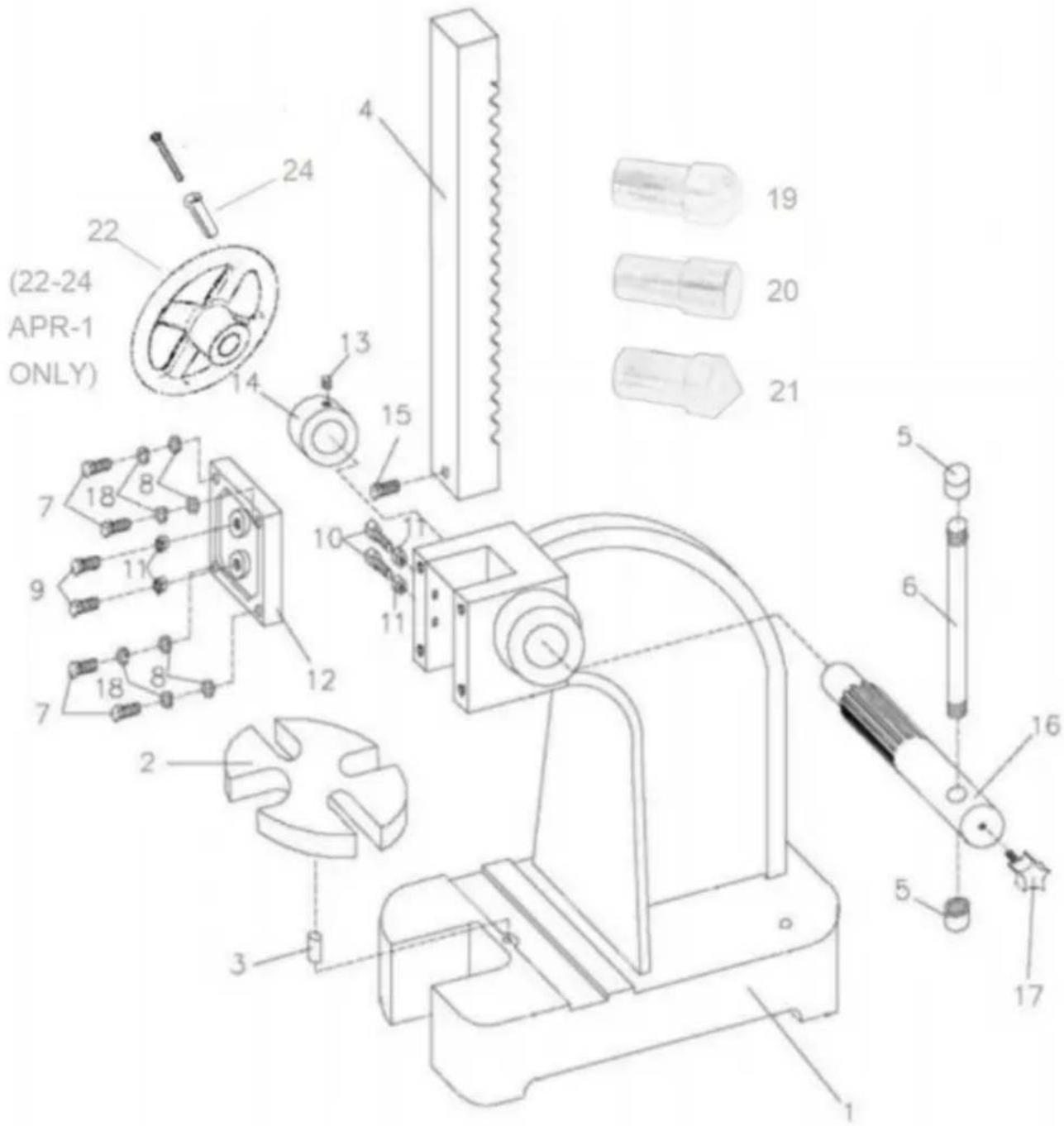

(22-24 APR-1 ONLY) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 19 20 21DZIAŁANIE
Cechy prasy Arbor
Prasa stołowa (patrz widok rozstrzelony na stronie 8) składa się z żeliwnej podstawy,
kowadło, uchwyt do prasowania z gałką blokującą i tłok zębaty.
Wyjmowane kowadło posiada cztery wycięcia, które można wykorzystać do odprasowywania lub prasowania na łożyskach lub tulejach o różnych rozmiarach.
Konfiguracja i obsługa
Uwaga: Numery pozycji podane w poniższych procedurach odpowiadają numerom
numery pozycji podano na rysunku rozstrzelonym w sekcji Części zamienne; patrz strona 8.
Nie należy używać prasy stolarskiej bez jej wcześniejszego zamocowania do stołu roboczego.
i zakotwiczenie stołu roboczego do podłogi.
Zamontuj prasę stolarską na stole warsztatowym lub stojaku i przymocuj ją śrubami za pomocą otwory w podstawie (1). Zabezpiecz również stół warsztatowy lub postaw go na podłodze.
Zmiana położenia ramu
Baran ma płaską powierzchnię na jednym końcu i otwór na drugim końcu. Otwór jest używane do przyjmowania wkładek stempla. Wymień tłok w następujący sposób:
A. Zdejmij uchwyt, luzując pokrętło (17). Następnie zdejmij jedną nasadkę (5) z zespół uchwytu. Zdjąć uchwyt (6) z zębatki (16).
B. Zdejmij blokadę zębatki (14) poprzez cofnięcie śruby ustalającej (13). Teraz przesuń zdjąć element ustalający zębatki (14) z zębatki (16).
C. Podnieś tłok (4) na tyle, aby uzyskać luz umożliwiający zdjęcie zębatki (16) z prasa do drewna.
D. Wyciągnij tłok (4) z górnej części korpusu prasy wrzecienowej. Obróć tłok (4) koniec do końca.
Wskazówka: Jeżeli tłok nie daje się swobodnie wyjąć z korpusu prasy wrzecienowej, należy poluzować dwa nakrętki sześciokątne (11) z boku korpusu prasy wrzecienowej i dwie nakrętki sześciokątne (11) z boku płyta przednia (12).
E. Powtórz kroki A - D w odwrotnej kolejności.
Konserwacja
A. Okresowo smaruj prasę stolarską lekkim olejem maszynowym.
B. Wytrzyj lub odkurz nagromadzone zanieczyszczenia i kurz po użyciu wrzeciona.
naciskać.
C. Okresowo sprawdzaj ram pod kątem luzu na boki i przód-tył. Jeśli luz jest
nadmierne, poluzować nakrętki sześciokątne (11) i wyregulować (dokręcić) śruby (10 z boku,
9 z przodu) tylko tyle, aby wyeliminować nadmiar luzu. Dokręć je równomiernie, aby
zapewnić równomierny kontakt z siłownikiem (4).
D. Po usunięciu luzu przytrzymaj śrubę (10 lub 9) w pozycji i dokręć
nakrętka sześciokątna (11). Sprawdź, czy luz jest dopuszczalny.
