MODE D'EMPLOI AP-3 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
LA PRESSE ARBORE
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
LA PRESSE ARBORE
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?
N'hésitez pas à nous contacter : Assistance technique et certificat de garantie
électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
 | Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions. |
 | Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit. |
 | Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'avertissement ou de danger. Ignorer cet avertissement peut conduire à un accident. |
PRÉCAUTIONS DE SÉCURITÉ
Warnings
- Lisez et comprenez l'intégralité du manuel du propriétaire avant de tenter l'assemblage ou opération.
- Lisez et comprenez les avertissements contenus dans ce manuel. Le non-respect de tous de ces avertissements peut entraîner des blessures graves.
- Remplacez les étiquettes d'avertissement si elles sont masquées ou retirées.
- Cette presse à mandrin est conçue et destinée à être utilisée par des personnes correctement formées et personnel expérimenté uniquement. Si vous n'êtes pas familier avec les procédures
fonctionnement d'une presse à mandrin, ne pas utiliser avant d'avoir reçu une formation et des connaissances appropriées été obtenu.
- N'utilisez pas cette presse à mandrin à d'autres fins que celles pour lesquelles elle est destinée. Si elle est utilisée à d'autres fins, À des fins commerciales, Vevor décline toute garantie réelle ou implicite et se tient pour responsable inoffensif de toute blessure qui pourrait résulter de cette utilisation.
-
Portez toujours des lunettes de sécurité/écrans faciaux approuvés lorsque vous utilisez cet arbre Les lunettes de vue ordinaires n'ont que des verres résistants aux chocs ; elles ne sont pas lunettes de sécurité.
-
N'utilisez pas cette presse à mandrin lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de tout autre médicament.
- Assurez-vous que cette presse à mandrin est solidement fixée au sol ou au banc avant utilisation.
-
Vérifiez les pièces endommagées. Avant de réutiliser la presse à mandrin, vérifiez une pièce endommagée. endommagé doit être soigneusement vérifié pour déterminer s'il fonctionnera correctement et remplir sa fonction prévue. Vérifiez l'alignement des pièces mobiles, le blocage des pièces mobiles, de la rupture des pièces, du montage et de toute autre condition pouvant affecter son fonctionnement. Une protection ou une autre pièce endommagée doit être correctement réparé ou remplacé.
-
Prévoyez un espace suffisant autour de la zone de travail et un éclairage d'appoint non éblouissant.
-
Gardez le sol autour de la presse à mandrin propre et exempt de déchets, d'huile et de graisse.
-
Gardez les visiteurs à une distance sécuritaire de la zone de travail. Tenez les enfants à l'écart.
-
Accordez toute votre attention à votre travail. Regardez autour de vous, poursuivez votre Les conversations et les jeux brutaux sont des actes imprudents qui peuvent entraîner des blessures graves.
-
Maintenez une position équilibrée à tout moment afin de ne pas tomber dans la tonnelle appuyez sur. Ne vous penchez pas trop en avant et n'utilisez pas de force excessive pour effectuer une opération de machine opération.
-
Utilisez les accessoires recommandés ; des accessoires inappropriés peuvent être dangereux.
-
Assurez-vous que la pièce est solidement fixée ou serrée sur la table.
-
Retirez les objets en vrac et les pièces inutiles de la zone avant démarrer la machine.
-
Ne surchargez pas la presse à mandrin en utilisant des barres d'extension (triche).
-
Utilisez des colliers en acier pour soutenir les pièces lors de la pression sur les roulements afin d'éviter dommages aux roulements.
Familiarisez-vous avec les consignes de sécurité suivantes utilisées dans ce manuel :
Cela signifie que si les précautions ne sont pas respectées, cela peut entraîner blessures légères et/ou dommages possibles à la machine.
Cela signifie que si les précautions ne sont pas respectées, cela peut entraîner des blessures graves, voire la mort, sont possibles.
PARAMÈTRES TECHNIQUES
| Modèle | AP-1 | AVR-1 | AP-0 | AP-3 |
| Pression maximale (t) | 1 | 1 | 0,5 | 3 |
| Poids du produit (kg)10,2 | 11.8 | 7.5 | 39 | |
| Taille du produit (mm) 24 | 8*174*295 248*26 | 0*305 235*160*263 | 460*240*560 |
| Article | Description | AP-1 | AVR-1 | AP-0 | AP-3 |
| Pignon16 | 1 | 1 | 1 | 1 | |
| 17 | Bouton | 1 | 1 | 1 | 1 |
| 18 Rondelle de blocage | 4 | 4 | 4 | 4 | |
| 19 | Dérive ronde | 1 | 1 | 1 | 1 |
| 20 Dérive plate | 1 | 1 | 1 | 1 | |
| 21 | Dérive pointue | 1 | 1 | 1 | 1 |
| 22 | Volant à main | 1 | |||
| 23 | Poignée | 1 | |||
OPÉRATION
Caractéristiques de la presse à arbor

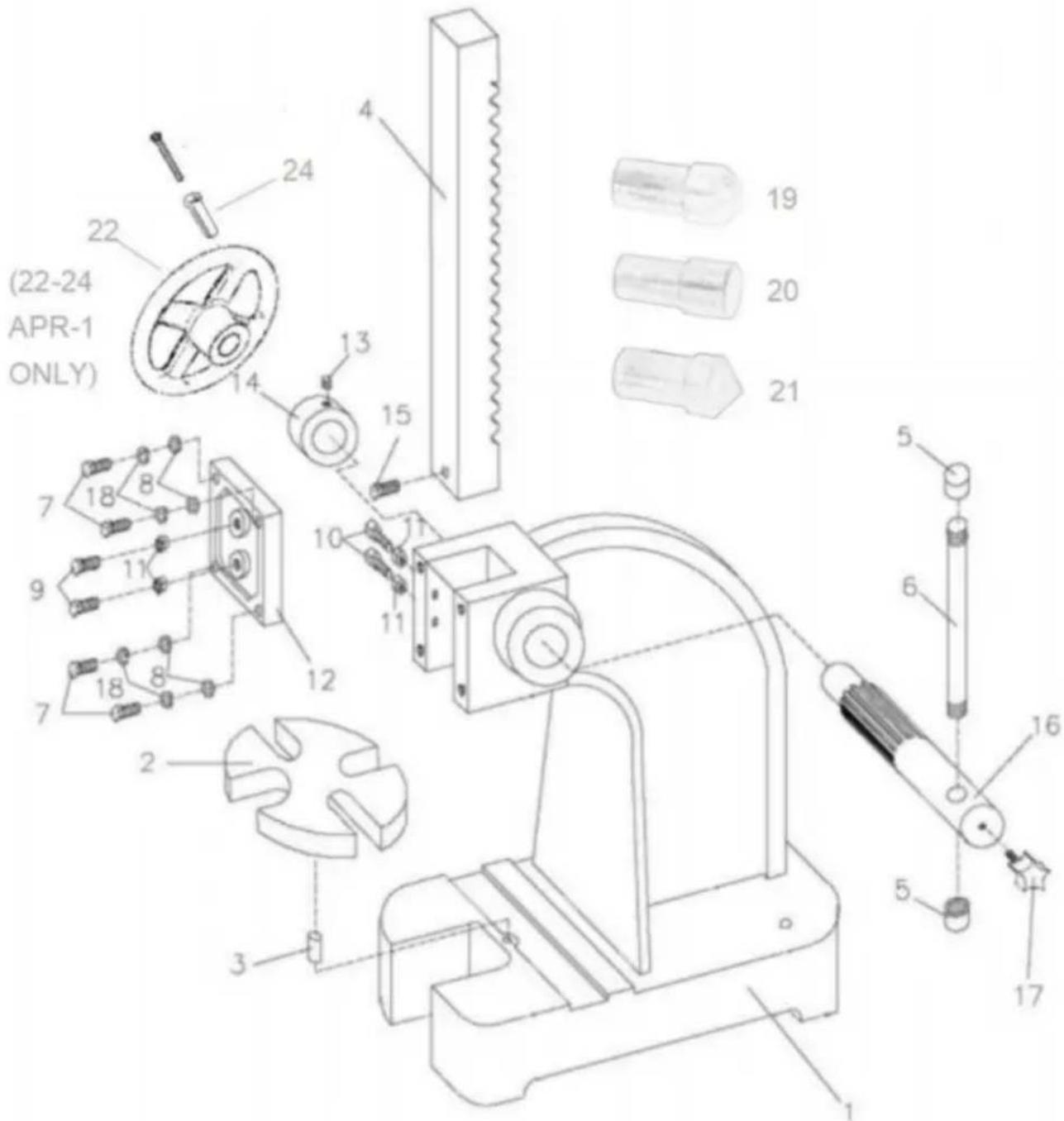

La presse à mandrin (voir vue éclatée à la page 8) se compose d'une base en fonte, d'un une enclume, une poignée de pression avec un bouton de verrouillage et un vérin de type crémaillère.
L'enclume amovible possède quatre découpes qui peuvent être utilisées pour appuyer ou presser sur des roulements ou des bagues de différentes tailles.
Installation et fonctionnement
Remarque : Les numéros d'éléments fournis dans les procédures qui suivent correspondent aux numéros d'articles dans la vue éclatée dans la section Pièces de rechange ; voir page 8.
N'utilisez pas la presse à mandrin sans avoir au préalable fixé la presse à mandrin à l'établi. et ancrer l'établi au sol.
Montez la presse à mandrin sur l'établi ou le support et fixez-la avec des boulons à l'aide du trous dans la base (1). Fixez également l'établi ou le support sur le sol.
Modification de la position du vérin
Le bélier a une surface plate à une extrémité et un trou à l'autre extrémité. Le trou est utilisé pour recevoir les inserts de poinçon. Remplacez le vérin comme suit :
A. Retirez la poignée en desserrant le bouton (17). Retirez ensuite un capuchon (5) de l'ensemble poignée. Retirer la poignée (6) du pignon (16).
B. Retirez le support de pignon (14) en retirant la vis de réglage (13). Faites maintenant glisser le support de pignon (14) hors du pignon (16).
C. Tirez le vérin (4) suffisamment vers le haut pour fournir du jeu pour retirer le pignon (16) de la presse à arboriculture.
D. Retirez le vérin (4) du haut du corps de la presse à mandrin. Tournez le vérin (4) de bout en bout.
Astuce : Si le vérin ne sort pas librement du corps de la presse à mandrin, desserrez les deux écrous hexagonaux (11) sur le côté du corps de la presse à mandrin et les deux écrous hexagonaux (11) sur le plaque avant (12).
E. Répétez les étapes A à D dans le sens inverse.
Entretien
A. Lubrifiez périodiquement la presse à mandrin avec de l'huile légère pour machine.
B. Essuyez ou aspirez les débris et la poussière accumulés après avoir utilisé l'arbre presse.
C. Vérifiez périodiquement le jeu latéral et avant-arrière du vérin. Si le jeu est excessif, desserrez les écrous hexagonaux (11) et ajustez (serrez) les vis (10 sur le côté, 9 à l'avant) juste assez pour éliminer le jeu excessif. Serrez-les de manière égale pour assurer un contact uniforme avec le vérin (4).
D. Une fois le jeu éliminé, maintenez la vis (10 ou 9) en position et serrez la écrou hexagonal (11). Vérifiez que le jeu est acceptable.
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
YH CONSULTING LIMITÉE.
Assistance technique et certificat de garantie électronique www.vevor.com/support
