BEDIENUNGSANLEITUNG APR-1 Vevor
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
Adresse: Shuangchenglu
803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australie
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
DIE ARBOR PRESSE
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmer Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
DIE ARBOR PRESSE
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren
Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtig sich nach dem Produkt, das Sie erhalten haben.itte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
| Warnung-Um das Verletzungsrisiko zu verringn, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch. | |
| Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung thesees Produkt. | |
| Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warning oder Gefahr. Das Ignorieren dieser Warning kann zu einem Unfall führen. |
SICHERHEITSVORKEHRUNGEN
Warnings
- Lesen und verstehen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Montage beginnen oder Bedienung.
- Lesen Sie die Warnhinweise in thisem Handbuch sorgfaltig durch. Die Nichtbeachtung aller Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen führen.
- Ersetzen Sie die Warnhinweise, wenn diese verdeckt sind oder entfernt werden.
- These Dornpresse ist für die Verwendung durch entsprechend geschulte und nur durch erfahrenes Personal. Wenn Sie nicht vertraut sind mit der richtigen und sicheren Bedienung einer Dornpresse, verwenden Sie diese erst, wenn Sie über die entsprechende Ausbildung und Kennnisse verfügbar erhalten worden.
- Verwenden Sie diese Dornpresse nicht für andere Zwecke als die vorgesehenen. Bei Verwendung für andere Zwecke, Vevor leht jeder tatsächliche oder implizite Garantie ab und halt sich schadlos gegenüber allen Verletzungen, die aus dieser Verwendung resultieren können.
-
Tragen Sie beim Gebrauch dieser Laube immer eine zugelassene Schutzbrille/einen Geschitsschutz drücken. Normale Brillen haben nur schlagfeste Glaser; sie sind nicht Schutzbrille.
-
Bedienen Sie diese Dornpresse nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
-
Stellen Sie vor der Verwendung sicher, dass die Dornprésse fest am Boden oder an der Werkbank befestigt ist.
-
Überprüfen Sie beschädigte Teile. Vor der weiteren Verwendung der Dornpresse muss ein Teil, das beschädigte Teile muss sorgfältig überprüft werden, um sicherzustellen, dass sie ordnungsgemäß Funktionieren und seine beabsichtigte Funktion erfüllen. Überprüfen Sie die Ausrichtung beweglicher Teile, von beweglichen Teilen, Bruch von Teilen, Montage und alle anderen Bedingungen, die den Betrieb beeinträchtigen. Ein Schutz oder ein anderes beschädigtes Teil sollte ordnungsgemäß repariert oder ersetzt.
- Sorgen Sie für ausreichend Platz rund um den Arbeitsbereich und für eine blendfreie Deckenbeleuchting.
- Halten Sie den Boden rund um die Dornpresse sauber und frei von Abfallmaterial, Öl und Fett.
- Halten Sie Besucher in sicheren Abstand zum Arbeitsbereich. Halten Sie Kinder fern.
- Widme deiner Arbeit ungeteilte Aufmerksamkeit. Schaue dich um, führe eine Gesprüche und „Raufereien" sind unachtsame Handlungen, die zu schweren Verletzungen führen können.
- Behalten Sie stets eine ausgeglichene Haltung bei, damit Sie nicht in die Laube fallen drücken. Überstrecken Sie sich nicht und wenden Sie keine übermäßige Kraft an, um Betrieb.
- Verwenden Sie empfohlenes Zubehor. Ungeeignetes Zubehor kann gefährlich sein.
- Stellen Sie sicher, dass das Werkstück sicher am Tisch befestigt oder festgeklemmt ist.
- Entfernen Sie lose Gegenstände und nicht benötigte Werkstücke aus dem Bereich, bevör Starten der Maschine.
- Überlasten Sie die Dornpresse nicht durch die Verwendung von Verlängerungsstangen.
- Verwenden Sie Stahlmanschetten zur Unterstützung der Teile beim Aufpressen von Lagern, um zu verhinder zu Lagerschäden führen.
Machen Sie sich mit den folgenden Sicherheitschinweisen in thisem Handbuch vertraut:
Das bedeutet, dass bei Nichtbeachtung der Vorsichtsmaßnahmen Folgendes passieren kann:
leichte Verletzungen und/oder mögliche Maschinenschäden.
Das bedeutet, dass bei Nichtbeachtung der Vorsichtsmaßnahmen Folgendes passieren kann:
schwere Verletzungen oder)sagar der Tod konnen auftreten.
TECHNISCHE PARAMETER
| Modell | AP-1 | 1. April | AP-0 | AP-3 |
| Maximaler Druck (t) | 1 | 1 | 0,5 | 3 |
| Produktgewicht (kg) 10,2 | 11.8 | 7.5 | 39 | |
| Produktgröbe (mm) 248* | 174*295 248*260* | 305 235*160*263 | 460*240*560 |

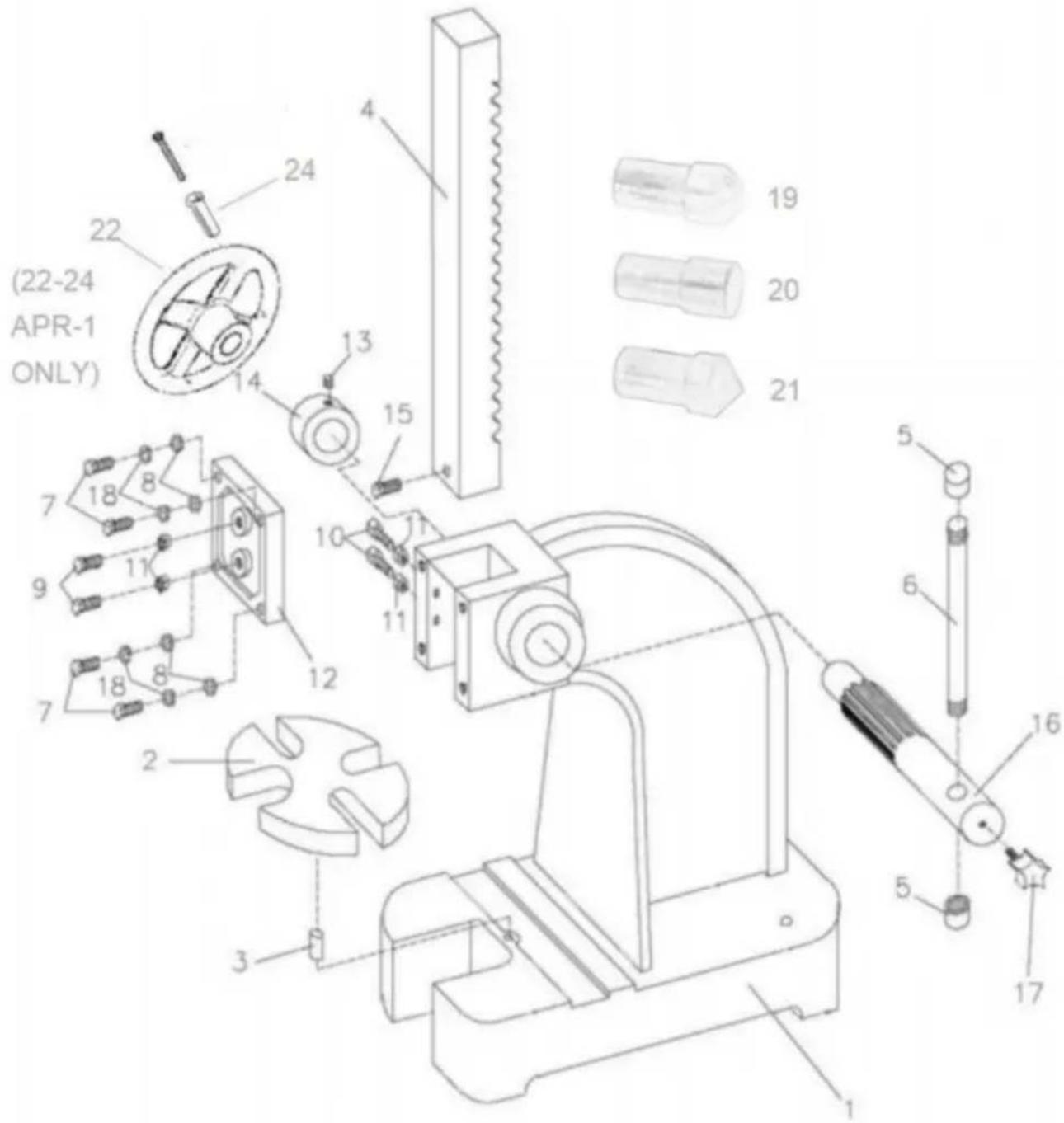

PRODUKTSTRUKTURDIAGRAMM
| Artikel | Beschreibung | AP-1 | 1. April | AP-0 | AP-3 |
| 1 | Base | 1 | 1 | 1 | 1 |
| 2 | Amboss | 1 | 1 | 1 | 1 |
| 3 | Federstift | 1 | 1 | 1 | 1 |
| 4 | RAM | 1 | 1 | 1 | 1 |
| 5 | Kappe | 2 | 2 | 2 | 2 |
| 6 | Handhaben | 1 | 1 | 1 | 1 |
| 7 | Bolzen | 4 | 4 | 4 | 4 |
| 8 | Waschmaschine | 4 | 4 | 4 | 4 |
| 9 | Bolzen | 2 | 2 | 2 | 2 |
| 10 | Bolzen | 2 | 2 | 2 | 2 |
| 11 | Nuss | 4 | 4 | 4 | 4 |
| 12 | Platte | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Ritzelhalter | 1 | 1 | 1 | 1 |
| 15 | Bolzen | 1 | 1 | 1 | 1 |
| Ritzel16 | 1 | 1 | 1 | 1 | |
| 17 | Knopf | 1 | 1 | 1 | 1 |
| 18 Federscheibe | 4 | 4 | 4 | 4 | |
| 19 | Runder Drift | 1 | 1 | 1 | 1 |
| 20 Flache Drift | 1 | 1 | 1 | 1 | |
| 21 | Spitz zulaufender Drift | 1 | 1 | 1 | 1 |
| 22 | Handrad | 1 | |||
| 23 | Handhaben | 1 | |||
BETRIEB
Merkmale der Dornprésse
Die Dornpresse (siehe Explosionszeichnung auf Seite 8) besteht aus einem Gusseisensockel, einem
Amboss, einem Pressgriff mit Feststellknopf und einem Zahnstangenstöbel.
Der abnehmbare Amboss verfugt uber vier Aussparungen, die zum Abdrucken oder Aufpressen genutzt werden konnen
auf Lagern oder Buchsen verschiedener Größen.
Einrichtung und Bedienung
Hinweis: Die in den folgenden Verfahrens angegebenen Artikelnummern entsprechen den
Artikelnummern in der Explosionszeichnung im Abschnitt Ersatzteile, siehe Seite 8.
Benutzen Sie die Dornprésse nicht, ohne sie vorher an der Werkbank zu befestigen.
und Verankern der Werkbank am Boden.
Montieren Sie die Dornpresse an der Werkbank oder am Ständer und befestigen Sie sie mit Schrauben mit dem
Löcher im Sockel (1). Befestigen Sie außer dem die Werkbank oder den Ständer am Boden.
Ändern der Ram-Position
Der Stempel hat an einem Ende eine flache Oberfläche und am anderen Ende ein Loch. Das Loch ist
dient zur Aufnahme der Stempeleinsätze. Der Stöbelwechsel erfolgt wie folgt:
A. Den Griff durch Losen des Knopfes (17) abnehmer. Dann eine Kappe (5) vom
denGriffsat.DenGriff(6)vomRitzel(16)abnehmen.
B. Den Ritzelhalter (14) durch Lösen der Stellschraube (13) entfernen.
Den Ritzelhalter (14) vom Ritzel (16) abziehen.
C. Den Kolben (4) soweit hochziehen, dass er Spiel hat, um das Ritzel (16) aus dem
Dornpresse.
D. Den Stößel (4) aus dem oberen Teil der Dornpresse Herausziehen. Den Stößel (4) drehen
Ende fur Ende.
Tipp: Wenn der Stöbel nicht frei aus dem Dornpressenkörper Herauskommen, lösen Sie die beiden
Sechskantmuttern (11) an der Seite des Dornpressenkörpers und die beiden Sechskantmuttern (11) an der
Frontplatte (12).
E. Wiederholen Sie die Schritte A - D in umgekehrter Reihenfolge.
Wartung
A. Schmieren Sie die Dornpresse regelmäßig mit leichtem Maschinenöl.
B. Wischen Sie angesammelten Schmutz und Staub ab oder saugen Sieihn ab, nachdem Sie die Laube benutzt haben drucken.
C. Überprüfen Sie regelmäßig den Ram auf seitliches und vorderes Spiel. Wenn das Spiel
zu groß, lösen Sie die Sechskantmattern (11) und stellen Sie die Schrauben (10 an der Seite,
9 vorne) gerade genug, um das überschüssige Spiel zu beseitigen. Ziehen Sie sie gleichmäßig an, um
Achten Sie auf einen gleichmäßigen Kontakt mit dem Stöbel (4).
D. Sobald das Spiel beseitigt ist, halten Sie die Schraube (10 oder 9) in Position und ziehen Sie die
Sechskantmutter (11). Prufen Sie, ob das Spiel akzeptabel ist.
Hersteller: Shanghaiuxinmuyeyouxianggsi
Adresse: Shuangchenglu
803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
VEVOR
TOUGH TOOLS, HALF PRICE
SCHEMAT STRUKTURY PRODUKTU
| Przemniot | Opis | AP-1 | KWIECIEN-1 | AP-0 | AP-3 |
| 1 | Opierać | 1 | 1 | 1 | 1 |
| 2 | Kowadlo | 1 | 1 | 1 | 1 |
| 3 | Sworzeń spreȩżnych | 1 | 1 | 1 | 1 |
| 4 | Baran | 1 | 1 | 1 | 1 |
| 5 | Czapka | 2 | 2 | 2 | 2 |
| 6 | Uchwyt | 1 | 1 | 1 | 1 |
| 7 | Śruba | 4 | 4 | 4 | 4 |
| 8 | Pralka | 4 | 4 | 4 | 4 |
| 9 | Śruba | 2 | 2 | 2 | 2 |
| 10 | Śruba | 2 | 2 | 2 | 2 |
| 11 | Nakrogtka | 4 | 4 | 4 | 4 |
| 12 | Płyta | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Zaczech zȩbatki | 1 | 1 | 1 | 1 |
| 15 | Śruba | 1 | 1 | 1 | 1 |
| 16 Walek zebaty | 1 | 1 | 1 | 1 | |
| 17 | Pokretto | 1 | 1 | 1 | 1 |
| 18 Podlady zabezmieczajca | 4 | 4 | 4 | 4 | |
| Okragty dryf19 | 1 | 1 | 1 | 1 | |
| 20 Plaski dryf | 1 | 1 | 1 | 1 | |
| 21 | Dryf spiczasty | 1 | 1 | 1 | 1 |
| 22 | Koło zamachowe | 1 | |||
| 23 | Uchwyt | 1 | |||
DZIAŁANIE
Cechy prasy Arbor
TECHNISCHE PARAMETERS
| Model | AP-1 | APR-1 | AP-0 | AP-3 |
| Maximale druk (t) | 1 | 1 | 0,5 | 3 |
| Productgewicht (kg) 10,2 | 11.8 | 7.5 | 39 | |
| Productgroote (mm) 248*174*295 248*260*305 235*160*263 460*240*560 | ||||
PRODUCTSTRUCTUURDIAGRAM
| Item | Beschrijving | AP-1 | APR-1 | AP-0 | AP-3 |
| 1 | Baseren | 1 | 1 | 1 | 1 |
| 2 | Aambeeld | 1 | 1 | 1 | 1 |
| 3 | Veerspeld | 1 | 1 | 1 | 1 |
| 4 | Ram | 1 | 1 | 1 | 1 |
| 5 | Pet | 2 | 2 | 2 | 2 |
| 6 | Hendel | 1 | 1 | 1 | 1 |
| 7 | Bout | 4 | 4 | 4 | 4 |
| 8 | Wasmachine | 4 | 4 | 4 | 4 |
| 9 | Bout | 2 | 2 | 2 | 2 |
| 10 | Bout | 2 | 2 | 2 | 2 |
| 11 | Moer | 4 | 4 | 4 | 4 |
| 12 | Bord | 1 | 1 | 1 | 1 |
| 13 | SHSS | 1 | 1 | 1 | 1 |
| 14 | Rondselhouser | 1 | 1 | 1 | 1 |
| 15 | Bout | 1 | 1 | 1 | 1 |
| 16 Rondsel | 1 | 1 | 1 | 1 | |
| 17 | Knop | 1 | 1 | 1 | 1 |
| 18 Borgring | 4 | 4 | 4 | 4 | |
| 19 | Ronde drift | 1 | 1 | 1 | 1 |
| 20 Vlakke drift | 1 | 1 | 1 | 1 | |
| 21 | Puntige drift | 1 | 1 | 1 | 1 |
| 22 | Handwiel | 1 | |||
| 23 | Hendel | 1 | |||
