TC4268 - Remorque Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Remorque utilitaire pliante
Marque	Vevor
Modèle	TC4268
Volume de charge	15 pi³ (0,42 m³)
Dimensions du plateau (LxlxH)	1370 x 710 x 395 mm (54 x 28 x 15,5 pouces)
Capacité de charge maximale	1500 lb (680 kg)
Poids à vide	Environ 45 kg (estimation)
Matériau du cadre	Acier peint
Revêtement du plateau	Tapis en plastique
Roues	2 roues pneumatiques avec jantes en acier
Attelage	Boule standard de 50 mm (non incluse)
Garde-corps	4 panneaux latéraux, avant et arrière amovibles
Assemblage	Nécessite assemblage, 20 minutes par 2 personnes
Outils requis	Clés, tournevis (non fournis)
Sécurité	Ne pas s'asseoir debout, ne pas dépasser la charge, inspecter avant usage
Entretien	Vérifier les boulons, graisser les essieux, gonfler les pneus
Pièces détachées	Disponibles sur demande auprès de Vevor
Garantie	1 an (standard)

FOIRE AUX QUESTIONS - TC4268 Vevor

Comment assembler la remorque Vevor TC4268 ?

Suivez les 11 étapes du manuel. Commencez par assembler les cadres A et B, puis fixez la plaque fixe, l'essieu, les roues, les bielles, et enfin les garde-corps. Utilisez les vis et rondelles fournies. Serrez fermement toutes les connexions.

Quelle est la capacité de charge maximale de la remorque TC4268 ?

La capacité de charge maximale est de 1500 livres (680 kg). Ne dépassez jamais cette limite pour éviter tout risque de dommage ou de blessure.

Puis-je transporter des enfants ou des animaux dans cette remorque ?

Non, cette remorque n'est pas conçue pour le transport de personnes ou d'animaux. Ne vous asseyez pas et ne vous tenez pas debout dans la remorque.

Quel entretien régulier est nécessaire ?

Avant chaque utilisation, inspectez les boulons et écrous pour vous assurer qu'ils sont bien serrés. Graissez les essieux régulièrement et maintenez les pneus gonflés à la pression recommandée (généralement 30-40 psi). Nettoyez la remorque après usage pour éviter la rouille.

Quel type d'attelage est nécessaire ?

La remorque est compatible avec une boule d'attelage standard de 50 mm (2 pouces). Assurez-vous que l'attelage de votre véhicule est en bon état et correctement fixé.

Les roues sont-elles gonflables ?

Oui, les roues sont des pneus pneumatiques. Le port de gonflage doit être orienté vers l'extérieur. Utilisez une pompe à air pour maintenir la pression adéquate.

Puis-je démonter la remorque pour la ranger ?

Oui, la remorque se démonte en suivant les étapes de montage inversées. Les pièces sont conçues pour être facilement séparées. Le manuel inclut un schéma d'assemblage pour vous guider.

La remorque est-elle livrée avec des outils de montage ?

Non, les outils ne sont pas fournis. Vous aurez besoin de clés et de tournevis standards. Cependant, des vis de rechange sont incluses au cas où vous en perdriez.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Vevor. Conservez votre preuve d'achat et le numéro de modèle. Les pièces de rechange peuvent être commandées directement auprès du fabricant.

Cette remorque est-elle homologuée pour une utilisation sur route ?

Cette remorque est principalement conçue pour un usage hors route (jardin, chantier). Pour une utilisation sur route, vérifiez les réglementations locales concernant l'éclairage, les plaques et les freins. Elle n'est pas équipée de feux ni de système de freinage.

MODE D'EMPLOI TC4268 Vevor

Pour la vidéo d'installation, veuillez scanner le code QR pour y acc

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du ma avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veu nous excuser de ne pas vous informer ultérieurement des mises à jour technol ou logicielles de notre produit.

AVERTISSEMENT:

Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

Précautions de montage

1. Assembler uniquement conformément à ces instructions. Un assemblage incorrect p créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes l'assemblage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne montez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues d médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et entièrement assemblés.
7. Assemblez sur une surface plane, de niveau, dure et lisse capable de supporter sécurité la remorque de jardin.
8. Pour plus d'informations sur les pièces listées dans les pages suivantes, veuillez le schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans espace de travail propre.
9. On estime que l'installation de ce produit peut être réalisée en 20 minutes par 2 personnes.
10. Comme l'assemblage de ce produit nécessite un grand nombre de vis, nous avons des vis de rechange. Ainsi, vous n'aurez plus à vous inquiéter s'il vous reste des l'assemblage.

Précautions d'emploi

1. NE PAS S'ASSEOIR NI SE TENIR DEBOUT SUR CET ARTICLE.

2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité article.

3. Ne pas dépasser la dose spécifiée capacités de poids.

4. Utiliser uniquement sur une surface plane, de niveau, dure et lisse pouvant suppôt toute sécurité une remorque de jardin entièrement chargée.

5. Utiliser uniquement comme prévu.

6. Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées endommagées.

CONSERVEZ CE MANUEL

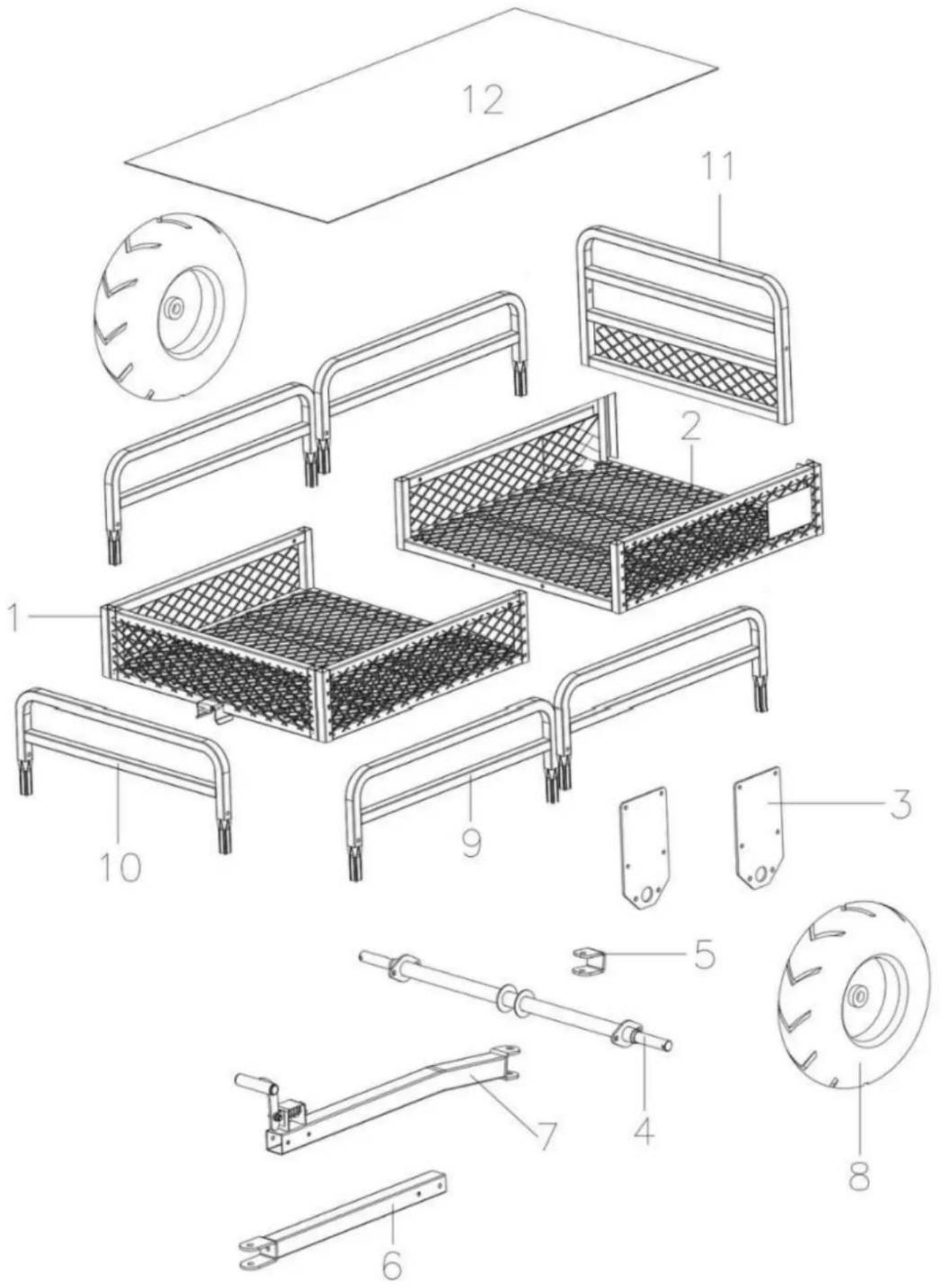

PARTS LIST

NO.	Tableau explicatif	NO.	Tableau explicatif

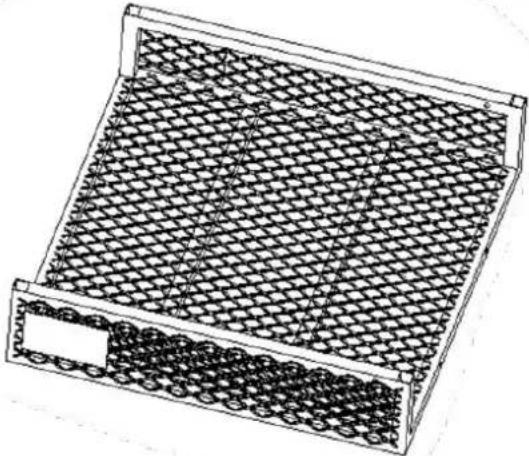

1	Cadre A	2	Cadre B
3	Plaque fixe X2	4	Essieu
5	pièce en U	6	Bielle A
7	Bielle B	8	Roue X2
9	Garde-corps gauche et droit X4	10	Garde-corps avant

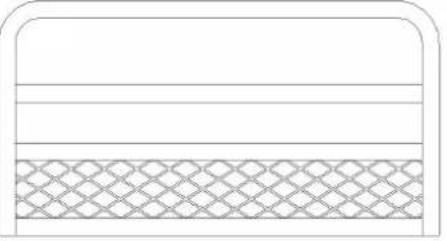

11	Garde-corps arrière	12	Tapis en plastique
NO.	Tableau explicatif			Quantité
UN	Vis M8*70 mm			5
B	Vis M8* 45 mm			8
C	Vis M10* 25 mm			4
D	Rondelle ¢ 50 * 3 mm			4
E	Vis M1 2 * 90 mm			1
F	Goupille fendue de type O			2
G	épingle			1
H	Goupille fendue de type R			1
je	Goupille fendue de type D			4
x2
x1

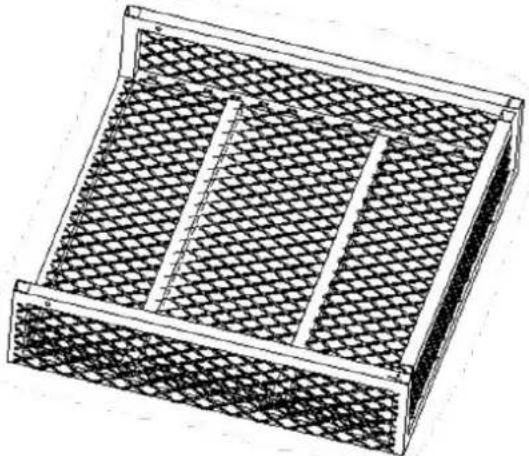

1. Alignez le cadre A (n° 1) et le cadre B (n° 2) dans les positions correctes (avec le orienté vers le bas).
2. Lors de la fixation du cadre avec des vis, veuillez noter que les rondelles doivent êt conformément aux exigences spécifiées dans le dessin détaillé.
3. Enfin, serrez-les pour sécuriser la connexion.

ÉTAPE 2

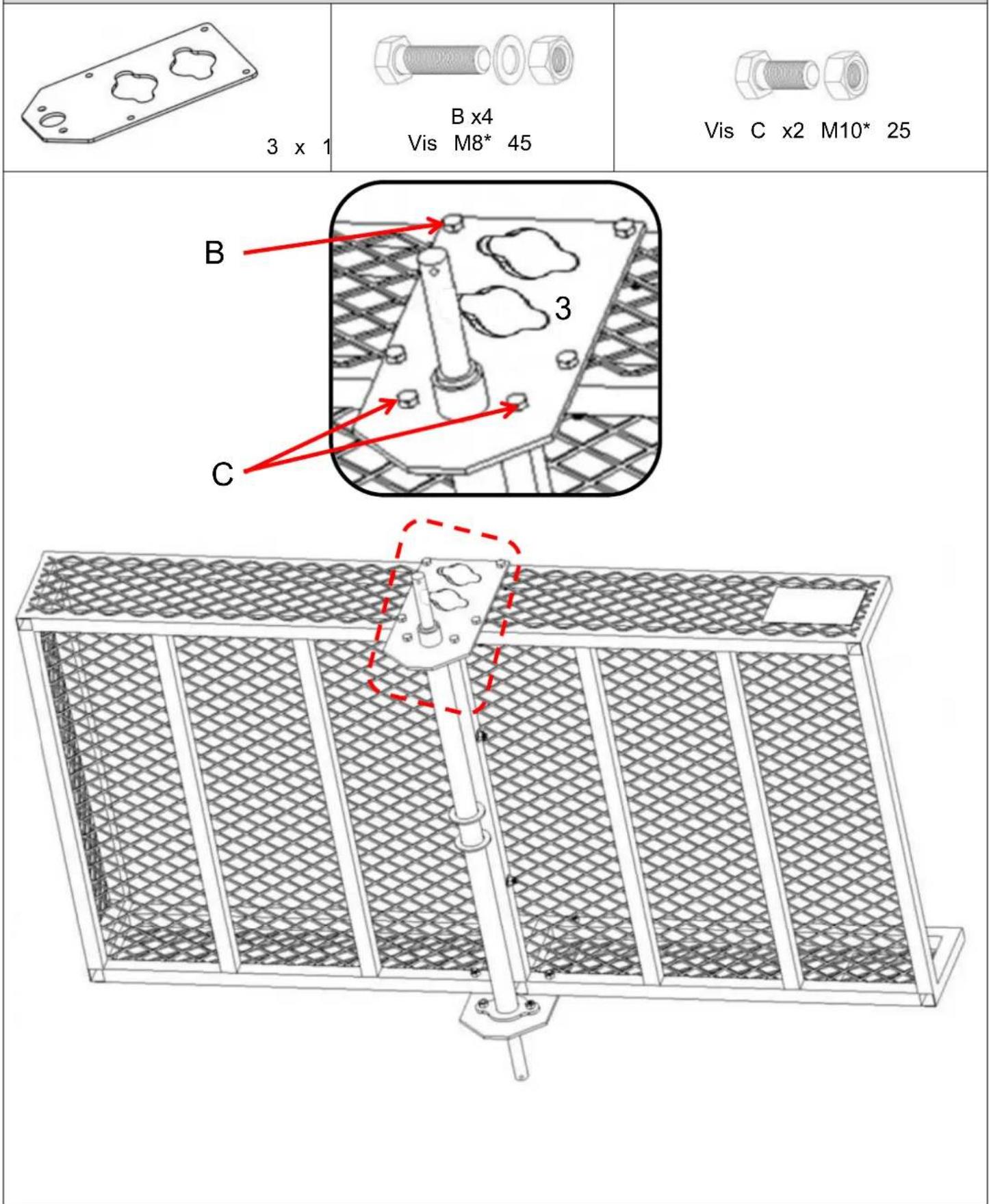

1. Installez la plaque fixe (n° 3) sur le cadre.
2. Au niveau des trous de fixation, insérez d'abord la vis (n° B). Placez ensuite la rondelle. et

noix en séquence pour la fixation .3. Enfin, serrez-les pour sécuriser la connexion.
ÉTAPE 3
4 x 1	Vis C x2 M10* 25

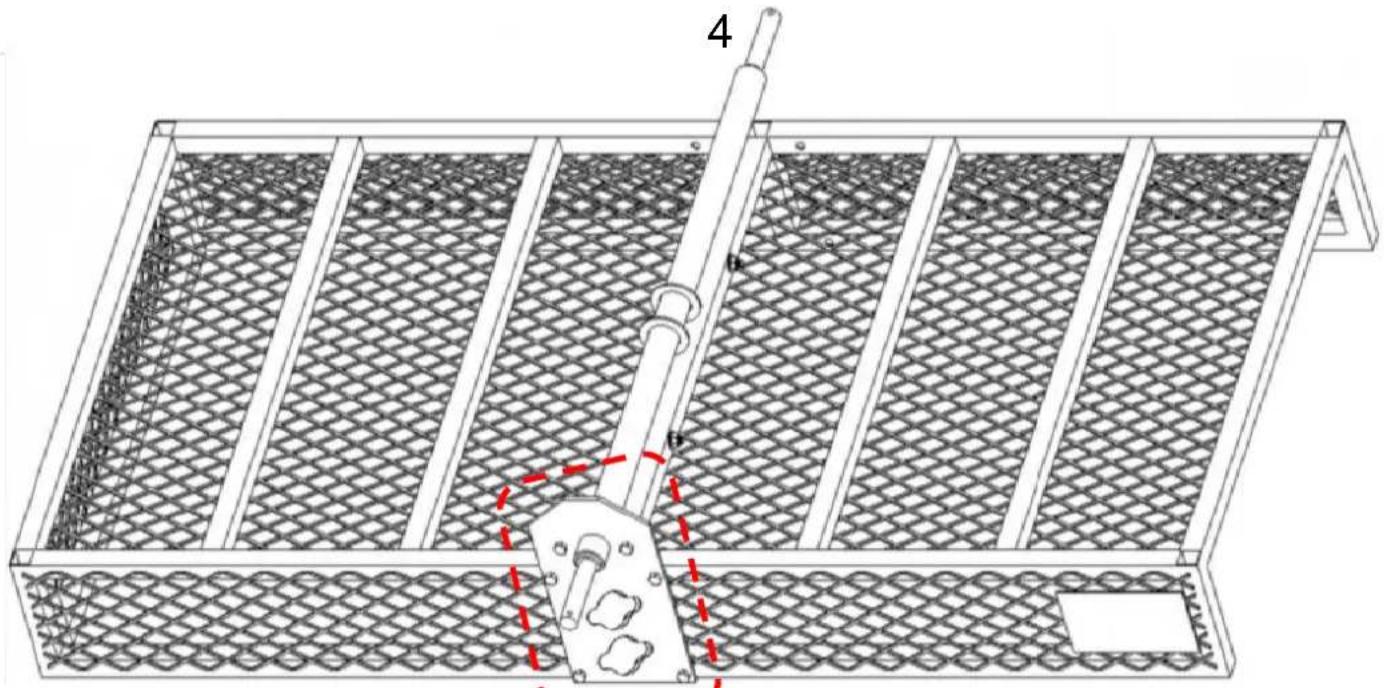

1. Insérez l'axe (n° 4) dans les trous de la plaque fixe (n° 3).

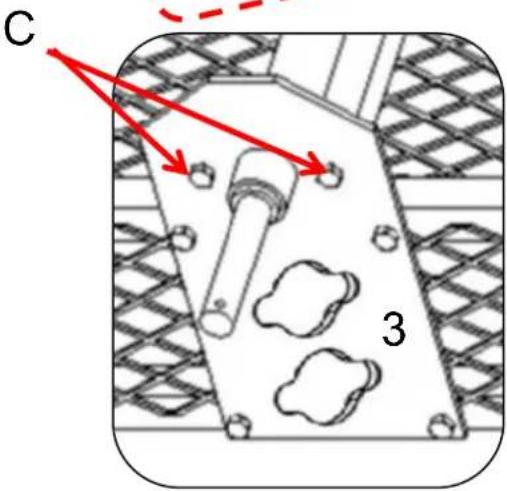

1. Insérez la vis (n° C) dans les trous de connexion entre l'axe et la plaque fixe. Ensuite, de l'autre côté, placez la rondelle. et noix en séquence.
2. Enfin, serrez-les pour sécuriser la connexion.

ÉTAPE 4

1. Insérez l'axe (n° 4) dans les trous de la plaque fixe (n° 3).2. Insérez les vis (n° B) et (n° C) dans les trous de connexion entre l'axe et la plaque fixe. Ensuite, de l'autre côté, placez la rondelle. et noix en séquence.3. Enfin, serrez-les pour sécuriser la connexion.
ÉTAPE 5
Ex1	5 x 1	7 x 1

7

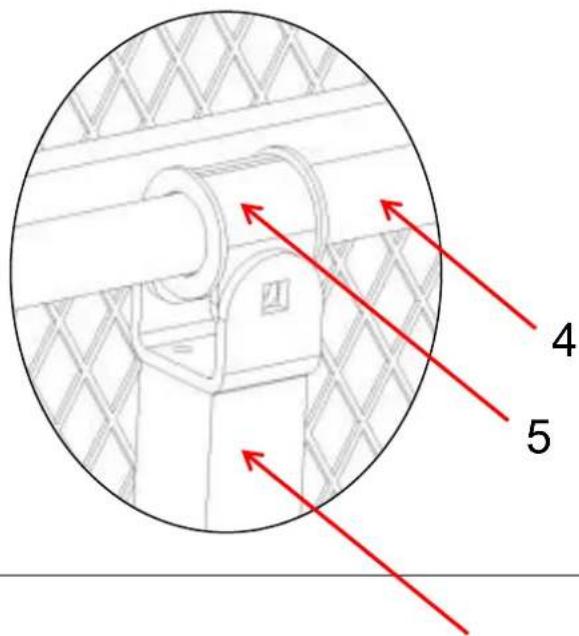

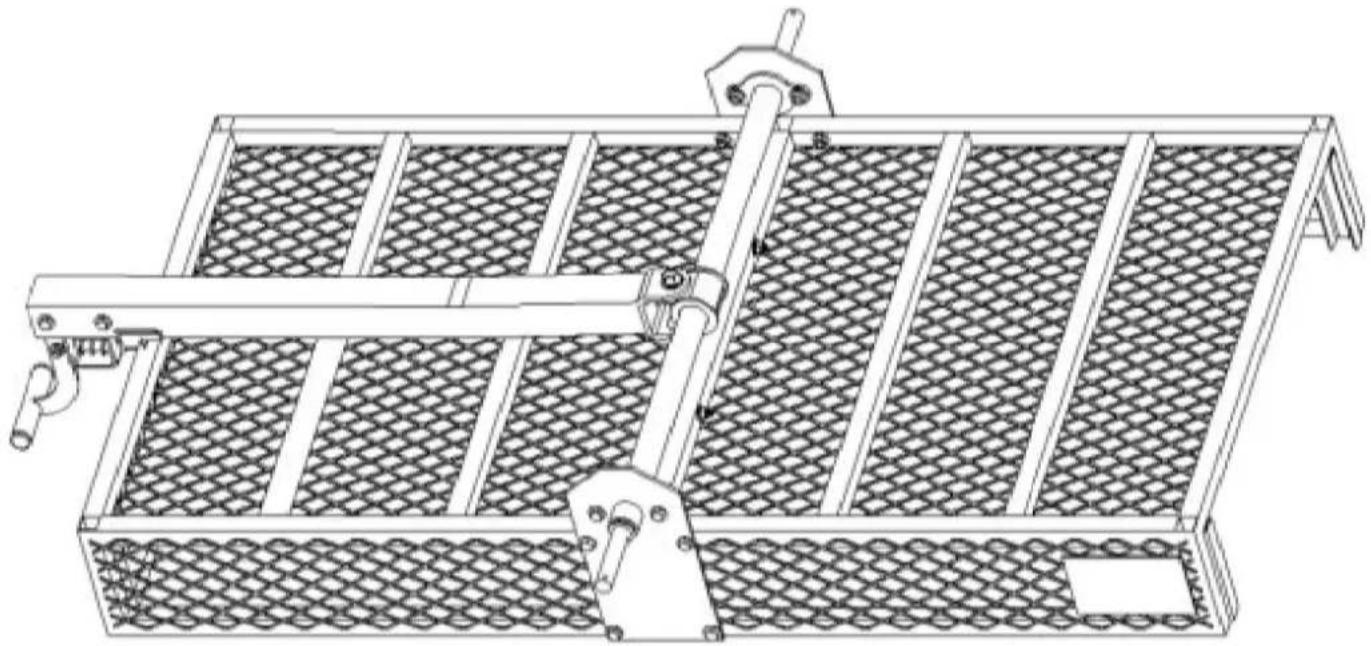

1. Placez la pièce en U (n° 5) dans la position médiane de l'axe (n° 4).
2. Alignez la pièce en U (n° 5) et la bielle B (n° 7) avec l'installation trous.

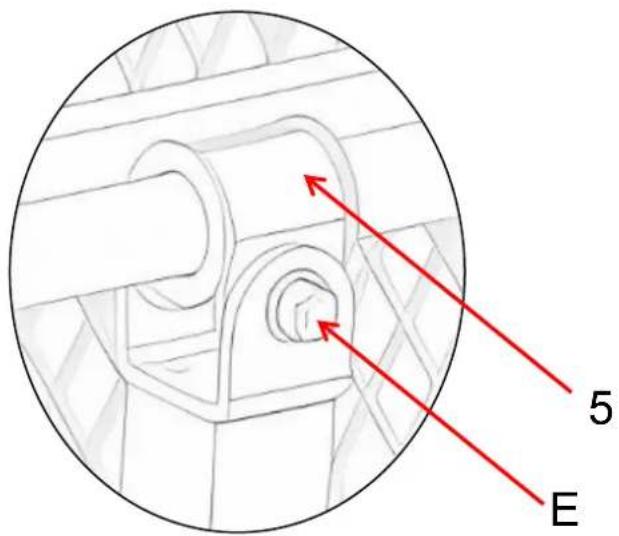

3. Insérez la vis ( n° E ) dans les trous des deux bielles, puis vissez l'écrou.

ÉTAPE 6

vis x2 M8*70

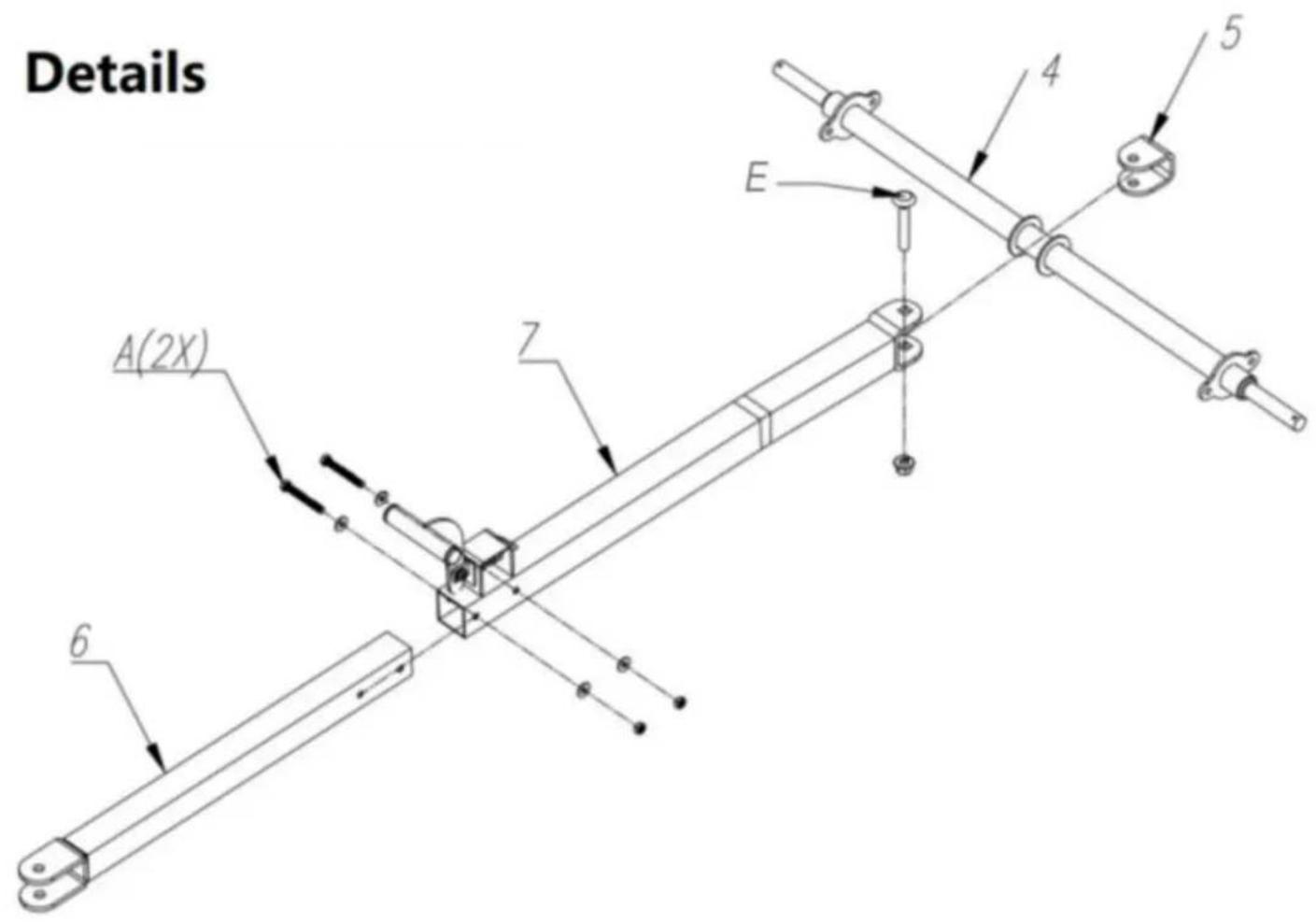

1. Insérez la bielle A (n° 6) et la bielle B (n° 7) l'une dans l'autre.
2. Insérez la vis (n° A) et placez la rondelle dans les trous de connexion, puis placez la rondelle et l'écrou en séquence de l'autre côté.
3. Enfin, serrez-les pour sécuriser la connexion.

1. Tout d'abord, placez la rondelle ( n° D ) sur l'arbre de montage de la roue, puis installez la roue ( n° 8 ) dans la position désignée.

2. Placez d'abord la rondelle ( n° D ), puis insérez la goupille fendue de type O ( n° F ) dans le trou correspondant sur l'arbre de montage.

3. Remarque : le port de gonflage doit être orienté vers l'extérieur.

ÉTAPE 8

1. Insérez la goupille (n° G ) dans la bielle A (n° 6).
2. Insérez la goupille fendue de type R (n° H) dans le trou de la goupille (n° G).

ÉTAPE 9

Installez les 4 garde-corps gauche et droit (n° 9 ) sur les côtés gauche et droit du ca

ÉTAPE 10

1. Installez le garde-corps avant (n° 10) sur les côtés gauche et droit du cadre.
2. Installez le garde-corps arrière (n° 11 ) sur les côtés gauche et droit du cadre.

ÉTAPE 11

Je x4

Fixez tous les garde-corps aux quatre coins avec des goupilles fendues de type D (n° I

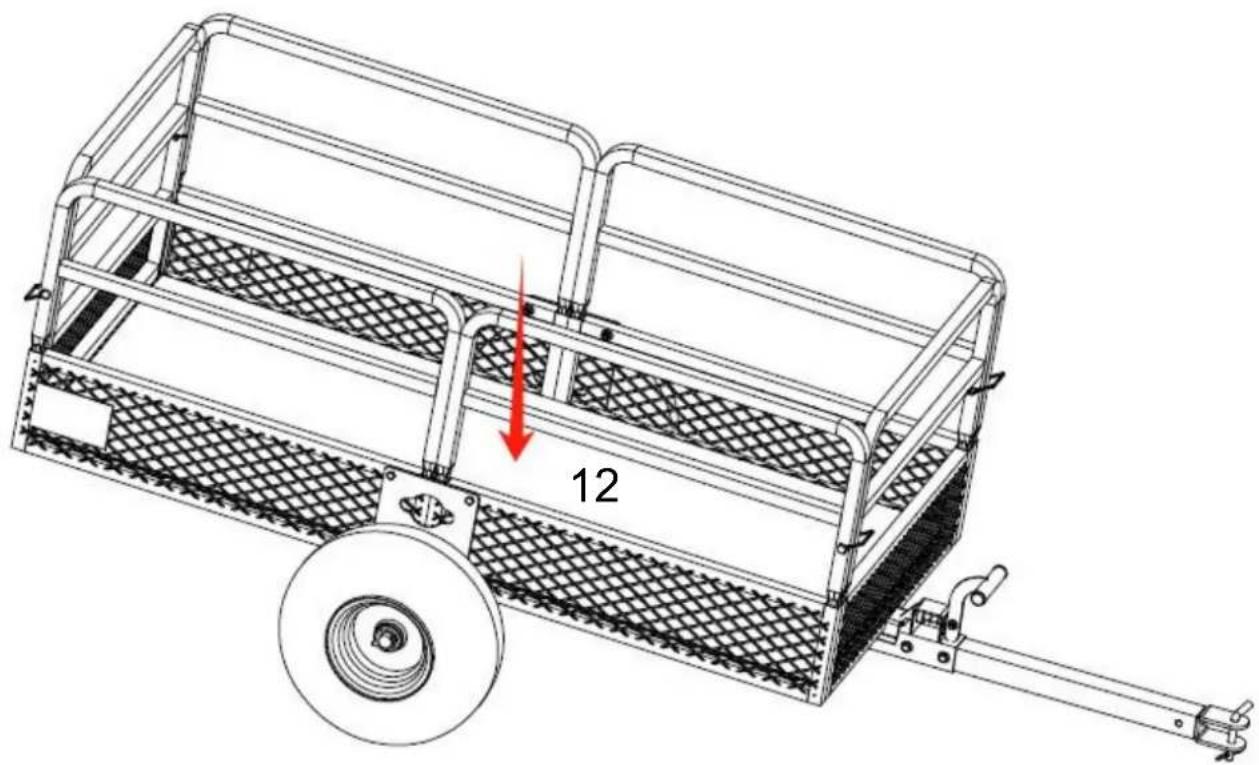

Posez le tapis en plastique (n° 12) à plat à l'intérieur du plateau du chariot.

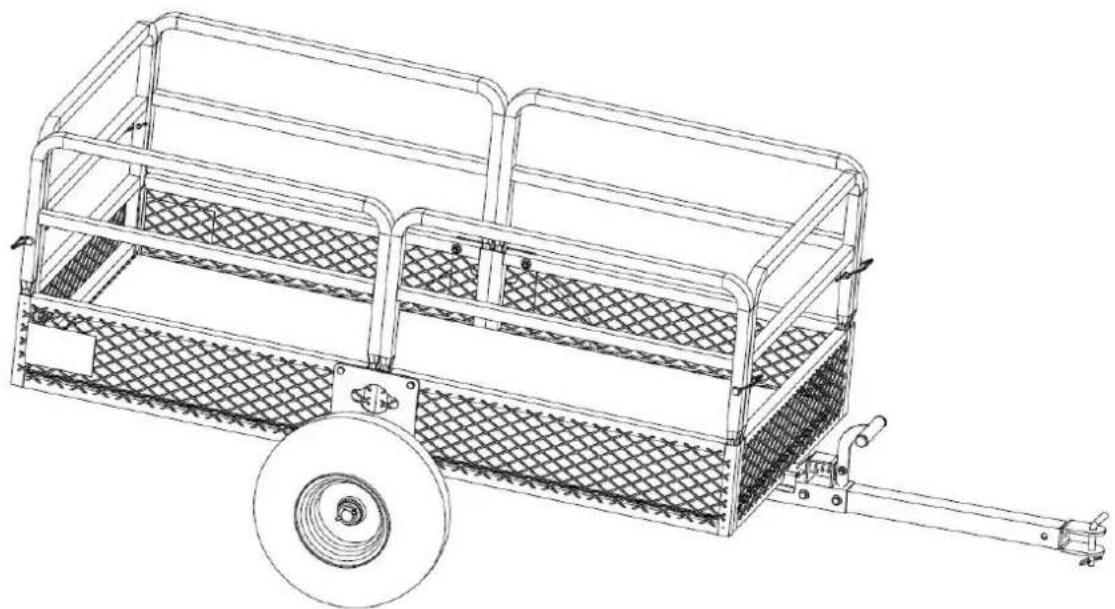

PRODUCT PARAMETER

Modèle	TC42 6 8
Volume	15 pi3
Taille du chariot	1370*710*395mm / 54*28*15,5 pouces
Capacité de chargement maximale	1 5 00 LBS

Modèle	TC42 7 8
Volume	22 pi3
Taille du chariot	1490*735*575mm / 58,6*28,9*22,6 pouces
Capacité de chargement maximale	1 6 00 LBS

Modèle	TC4288
Volume	28 pi3
Taille du chariot	1524*810*635mm / 60*32*25 pouces
Capacité de chargement maximale	1765 LBS

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

UK

REP

MODEL : TC4268/TC4278/TC4288
