INSTRUKCJA OBSŁUGI TC4268 Vevor

Aby obejrzeć film instruktażowy, zeskanuj kod QR.

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapozna z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interp niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzym Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informo aktualizacjach technologicznych lub oprogramowania naszego produktu.

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem produktu. Nieprzestrzeganie tego zalecenia może spowodować poważne obrażenia.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenie.
2. Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Nie dopuszczać osób postronnych na teren montażu w trakcie jego trwania.
5. Nie przychodzą na zgromadzenie, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo i całkowicie zmontowanych.
7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która be stanie bezpiecznie utrzymać przyczepę ogrodową.
8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stru zapoznaj się ze schematem montażu w niniejszej instrukcji. Rozpakuj i oddziel wszyst części w czystym miejscu pracy.
9. Szacuje się, że instalację tego produktu mogą wykonać dwie osoby w ciągu 20 r
10. Ponieważ montaż tego produktu wymaga dużej liczby śrub, dołączyliśmy śruby zapa

Dzięki temu nie musisz się martwić, jeśli pożezako montażu produktu pozostaną Ci jakieś śruby.

Zachowaj środki ostrożności

1. NIE WOLNO SIEDZIEĆ ANI STAWAĆ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać pobliżu.
3. Nie przekraczać określonej wartości nośności.
4. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni załadowaną przyczepę ogrodową.
5. Stosować wyłącznie zgodnie z przeznaczeniem.
6. Przed każdym użyciem należy przeprowadzić kontrolę. Nie używać produktu, jeśli c są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

PARTS LIST

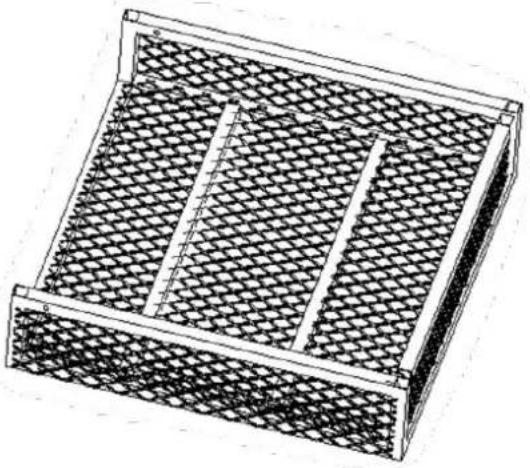

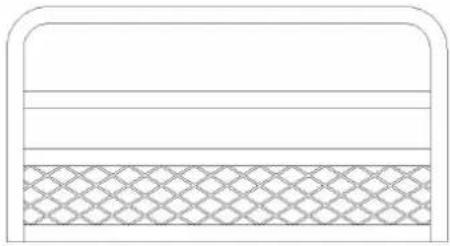

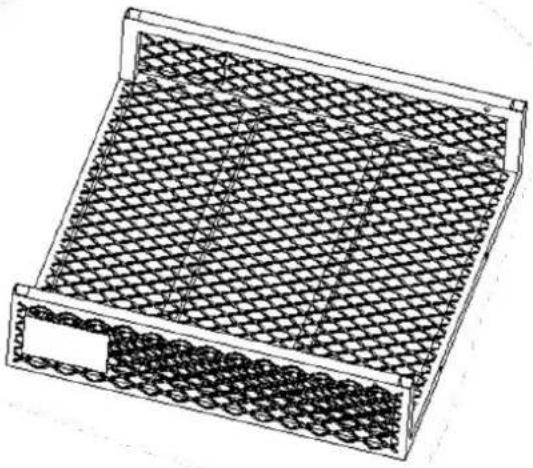

NIE.	Wykres objaśniający	NIE.	Wykres objaśniający
1	Ramka A	2	Klatka B
3	Płyta stała X2	4	Oś
5	Część w kształcie litery U	6	Korbowód A
7	Korbowód B	8	Koło X2
9	Lewa i prawa barierka ochronna X4	10	Przednia barierka ochronna
11	Tylna barierka ochronna	12	Mata plastikowa
NIE.	Wykres objaśniający			Ilość
A	Śruba M8*70 mm			5
B	Śruba M8* 45 mm			8
C	Śruba M10* 25 mm			4
D	Pralka ¢ 50 * 3 mm			4
mi	Śruba M1 2 * 90 mm			1
F	Kołek zawleczki typu O			2
G	szpilka			1
H	Zawleczka typu R			1

Śruba M8*70 mm

1		4

1. Wyrównaj ramę A (nr 1) i ramę B (nr 2) w prawidłowych pozycjach (podłogą wózka dół).
2. Przy mocowaniu ramy za pomocą śrub należy pamiętać o stosowaniu podkładek zgodn wymaganiami podanymi na rysunku szczegółowym.
3. Na koniec dokręć je, aby zabezpieczyć połączenie.

KROK 2

1. Zamontuj płytę stałą (nr 3) na ramie.

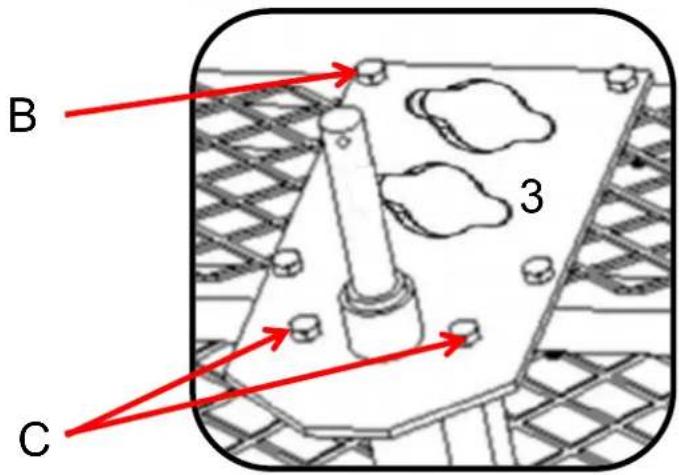

2. Najpierw włóż śrubę (nr B) do otworów mocujących. Następnie umieść podkładkę. kolejności mocowania.
3. Na koniec dokręć je, aby zabezpieczyć połączenie.

KROK 3
4 x1	Śruba C x2 M10* 25

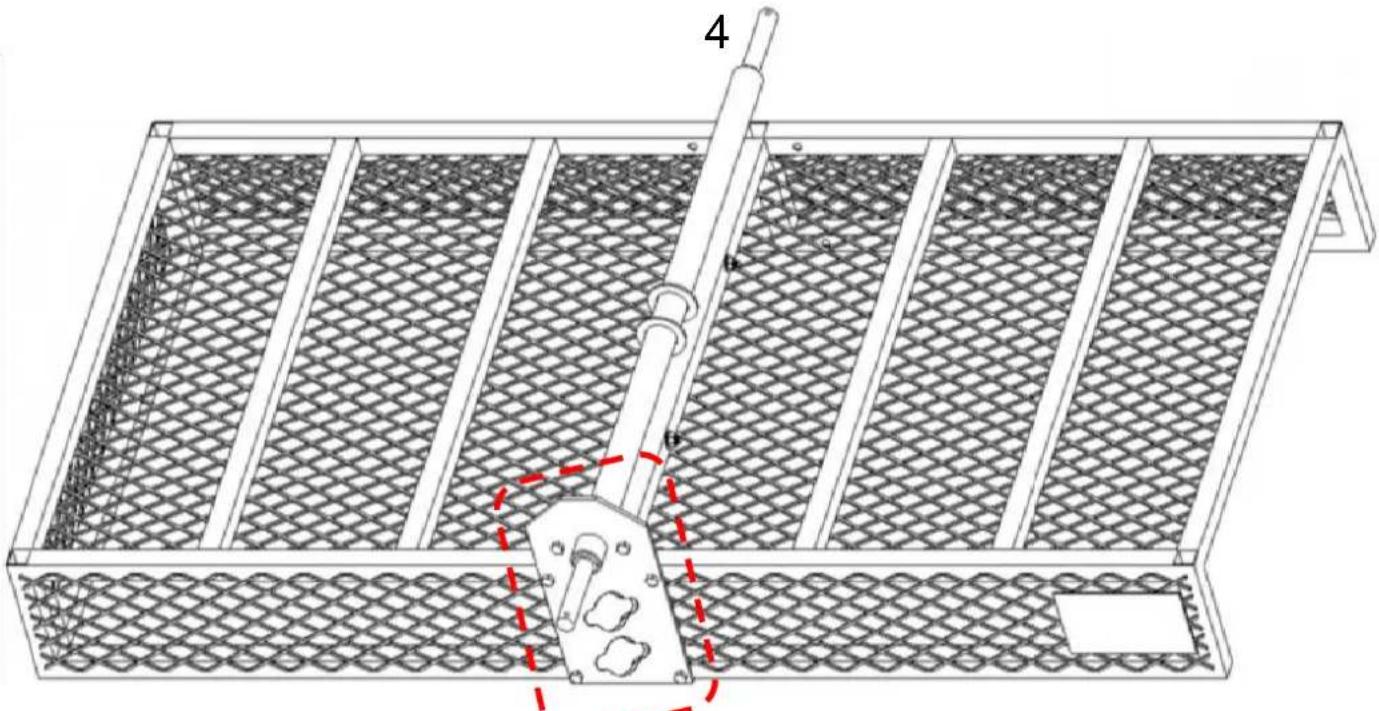

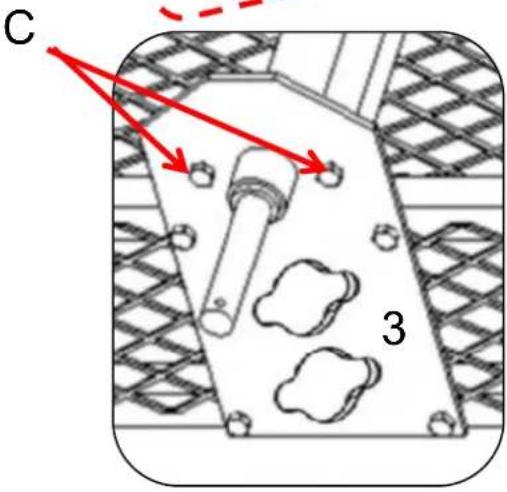

1. Wlóż oś (nr 4) w otwory w płycie stałej (nr 3).2. Wlóż śrubę (nr C ) w otwory łączące oś z płytą stałą. Następnie, po drugiej stronie, podkładkę . i nic kolejno.3. Na koniec dokręć je, aby zabezpieczyć połączenie.

1. Włóż oś (nr 4) w otwory w płycie stałej (nr 3).
2. Włóż śrubę (nr C) w otwory łączące oś z płytą stałą. Następnie, po drugiej stronie, podkładkę . i nic kolejno.
3. Na koniec dokręć je, aby zabezpieczyć połączenie.

KROK 4
3 x1	B x4Śruba M8* 45	Śruba C x2 M10* 25
1. Wlóż oś (nr 4) w otwory w płycie stałej (nr 3).2. Wlóż śrubę (nr B) i śrubę (nr C) w otwory łączące oś z płytą stałą. Następnie, po umieść podkładkę . i nic kolejno.3. Na koniec dokręć je, aby zabezpieczyć połączenie.

1. Włóż oś (nr 4) w otwory w płycie stałej (nr 3).
2. Włóż śrubę (nr B) i śrubę (nr C) w otwory łączące oś z płytą stałą. Następnie, po umieść podkładkę . i nic kolejno.
3. Na koniec dokręć je, aby zabezpieczyć połączenie.

KROK 5
Ex1	5 x1	7 x1

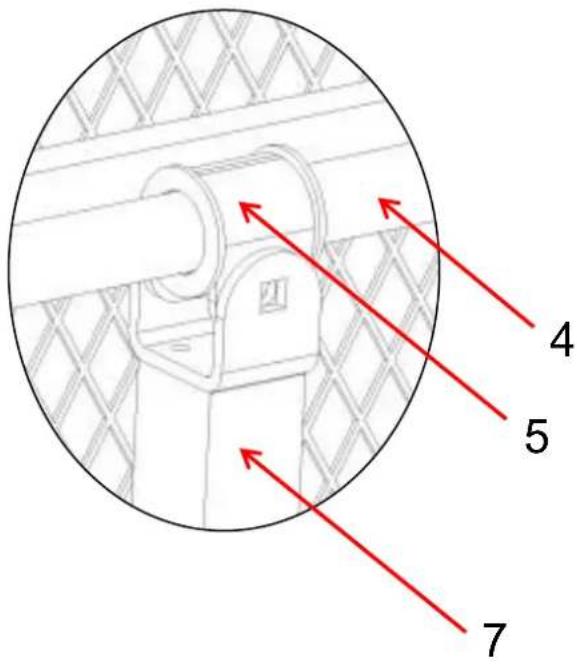

4. Umieść część w kształcie litery U (nr 5) w środkowej pozycji osi (nr 4).5. Wyrównaj część w kształcie litery U (nr 5) i korbowód B (nr 7) z instalacją dziury.

1. Umieść część w kształcie litery U (nr 5) w środkowej pozycji osi (nr 4).

2. Wyrównaj część w kształcie litery U (nr 5) i korbowód B (nr 7) z instalacją dziury.

3. Włóż śrubę ( nr E ) przez otwory dwóch korbowodów, a następnie nakręć nakrętkę.

KROK 6

Śruba x2 M8*70

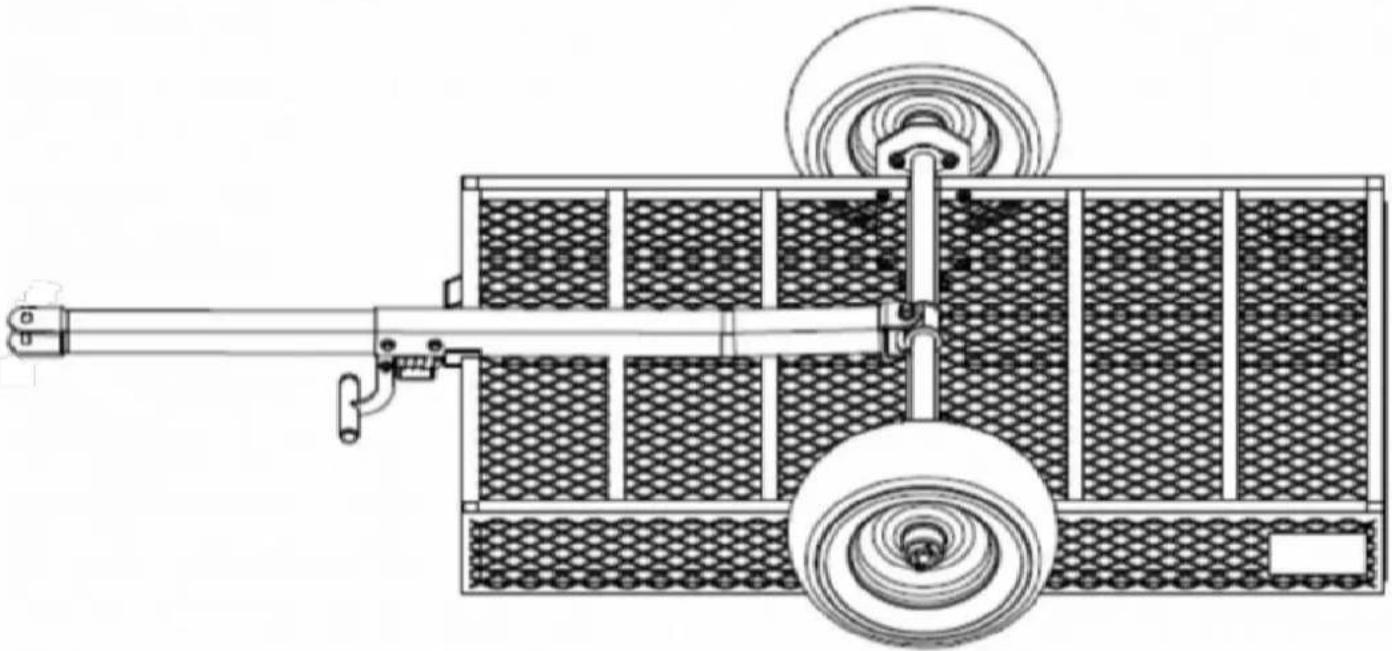

1. Włóż korbowód A (nr 6) i korbowód B (nr 7) jeden w drugi.

2. Wlóż śrubę (nr A) i założ podkładkę do otworów przyłączeniowych, a następnie po drumieścić kolejno podkładkę i nakrętkę .

3. Na koniec dokręć je, aby zabezpieczyć połączenie.

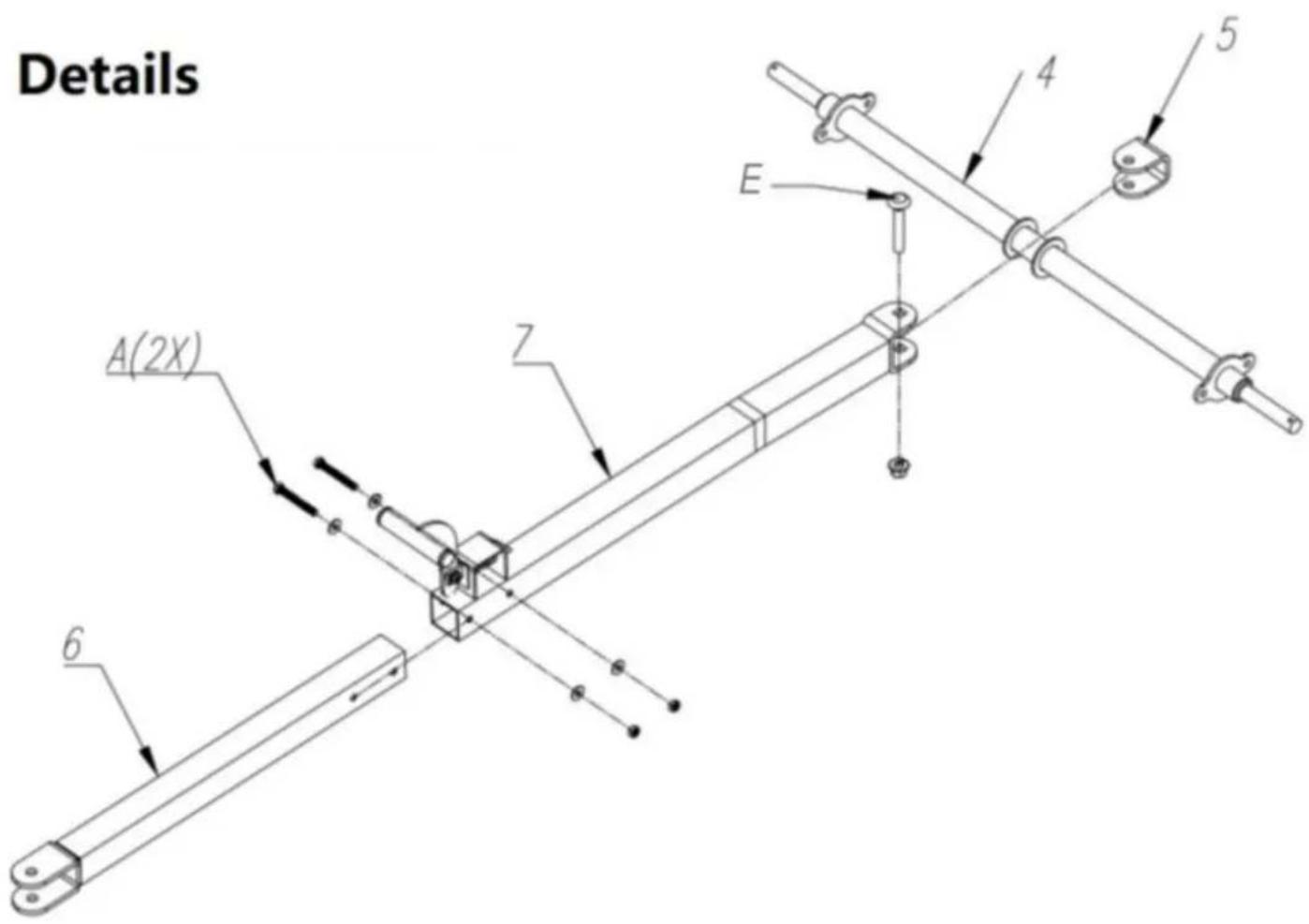

Details A(2X) E 7 6 4 5

KROK 7

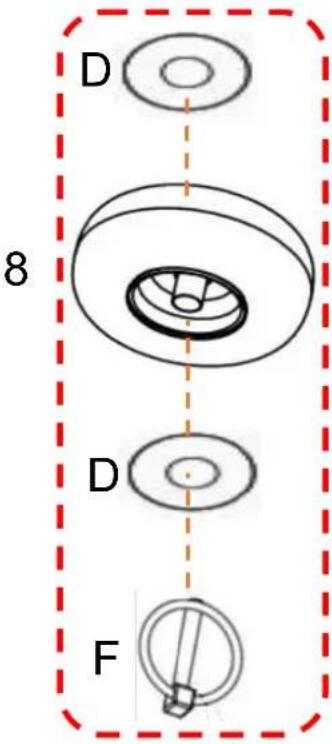

F x2	D x4	8 x2
3. Najpierw założ podkładkę ( nr D ) na wałek montażowy koła, a następnie zamontuj k wyznaczonym stanowisku.4. założ podkładkę ( nr D ), a następnie włóż sworzeń blokujący typu O ( nr F ) do otworu na wałku montażowym.3. Uwaga: Port napełniania powinien być skierowany na zewnątrz.
KROK 8
G x1	Wysokość x1

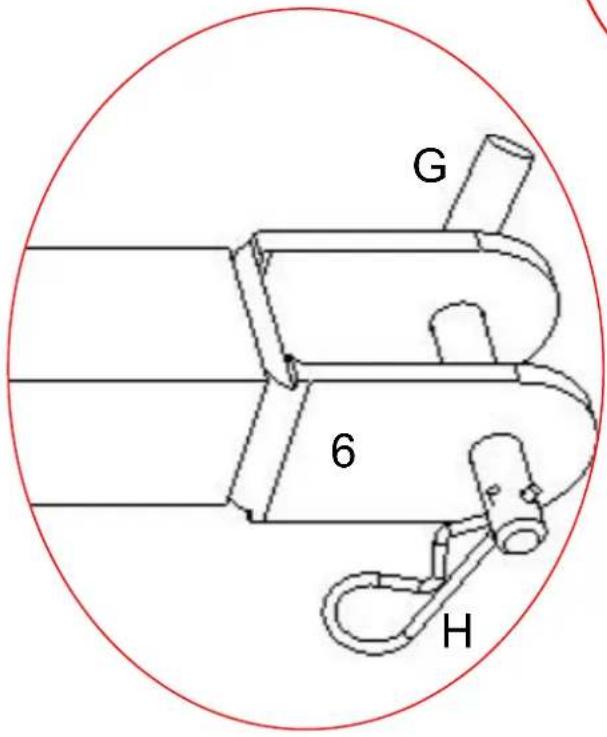

1. Włóż sworzeń (nr G) do korbowodu A (nr 6).
2. Wlóż sworzeń blokujący typu R (nr H) do otworu sworznia (nr G).

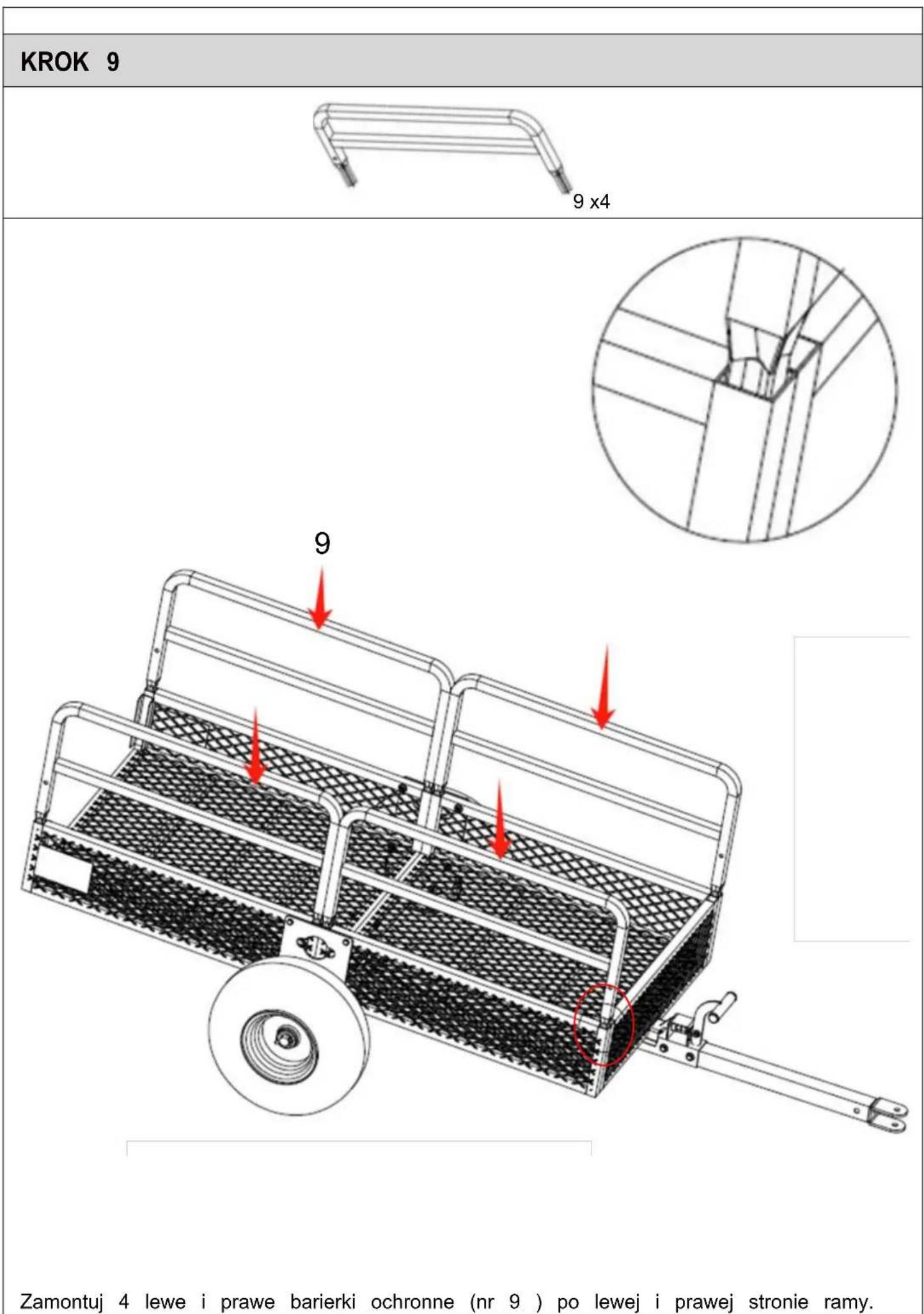

Zamontuj 4 lewe i prawe barierki ochronne (nr 9 ) po lewej i prawej stronie ramy.

KROK 10

1. Zamontuj przednią barierkę ochronną (nr 10 ) po lewej i prawej stronie ramy.
2. Zamontuj tylną barierkę ochronną (nr 11) po lewej i prawej stronie ramy.

KROK 11
Ja x4	12 x1

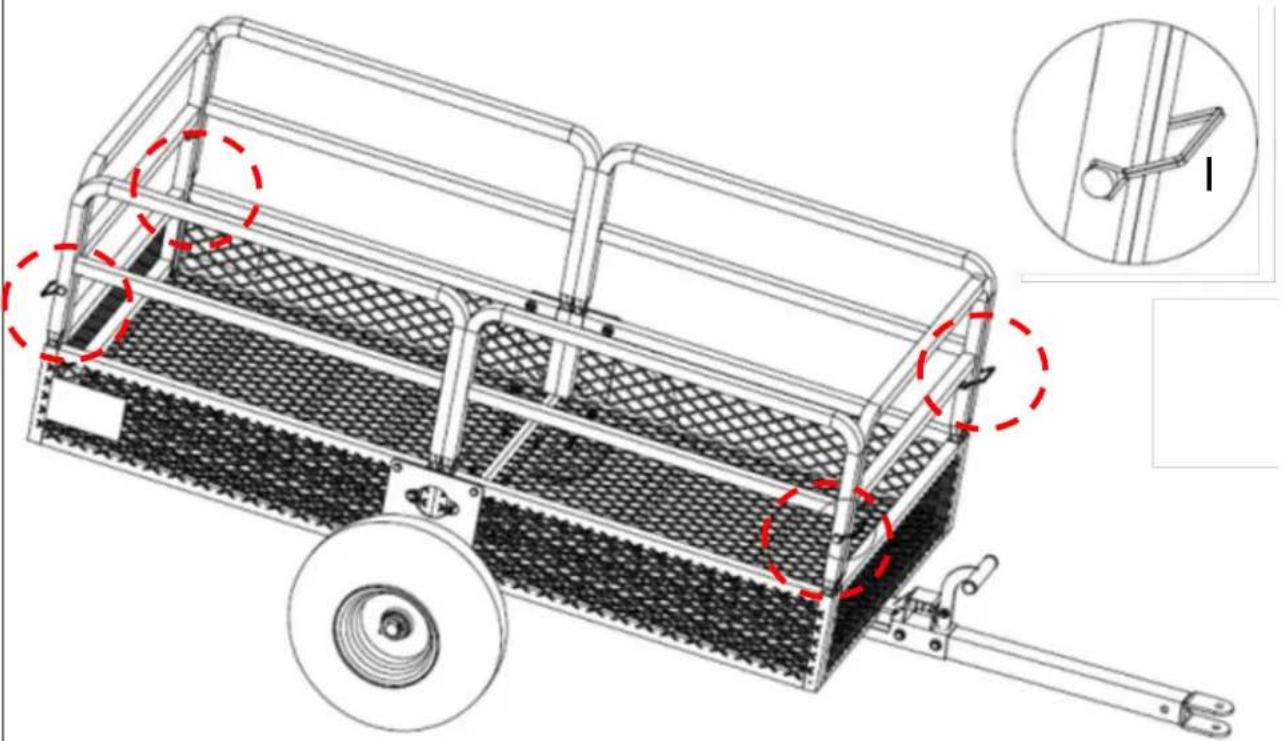

Zamocuj wszystkie barierki ochronne w czterech rogach za pomocą kołków rozporowych ty I).

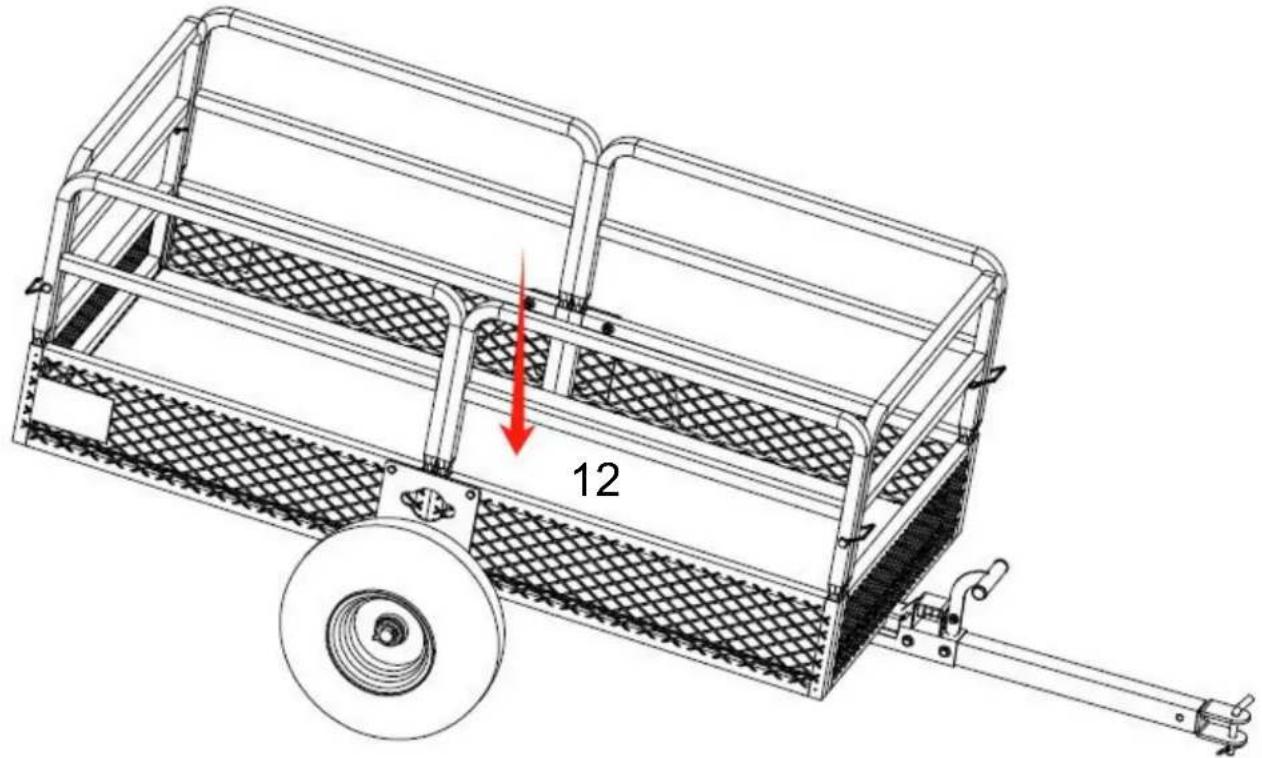

Położ matę plastikową (nr 12) płasko wewnątrz skrzyni wózka.

PRODUCT PARAMETER

Model	TC42 6 8
Tom	15 stóp sześciennych
Rozmiar powozu	1370*710*395 mm / 54*28*15,5 cala
Maksymalna ładowność	1 5 00 LBS

Model	TC42 7 8
Tom	22 stopy sześcienne
Rozmiar powozu	1490*735*575 mm / 58,6*28,9*22,6 cala
Maksymalna ładowność	1 6 00 LBS

Model	TC4288
Tom	28 stóp sześciennych
Rozmiar powozu	1524*810*635 mm / 60*32*25 cali
Maksymalna ładowność	1765 LBS

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
