Produkttyp	Vikbar nyttokärra
Märke	Vevor
Modell	TC4268
Lastvolym	15 ft³ (0,42 m³)
Platta mått (L×B×H)	1370 x 710 x 395 mm (54 x 28 x 15,5 tum)
Maximal lastkapacitet	1500 lb (680 kg)
Tomvikt	Cirka 45 kg (uppskattning)
Rammaterial	Målat stål
Plattebeläggning	Plastmatta
Hjul	2 luftfyllda hjul med stålfälgar
Koppling	Standard 50 mm kula (ingår ej)
Skyddsräckor	4 sidopaneler, främre och bakre avtagbara
Montering	Kräver montering, 20 minuter av 2 personer
Nödvändiga verktyg	Nycklar, skruvmejslar (medföljer ej)
Säkerhet	Sitt inte eller stå inte, överskrid inte lasten, inspektera före användning
Underhåll	Kontrollera bultar, smörj axlar, pumpa däcken
Reservdelar	Finns tillgängliga på begäran från Vevor
Garanti	1 år (standard)

Vanliga frågor - TC4268 Vevor

Hur monterar man Vevor TC4268-kärran?

Följ de 11 stegen i manualen. Börja med att montera ram A och ram B, fäst sedan den fasta plattan, axeln, hjulen, stagarna och slutligen skyddsräckena. Använd medföljande skruvar och brickor. Dra åt alla anslutningar ordentligt.

Vad är den maximala lastkapaciteten för TC4268-kärran?

Den maximala lastkapaciteten är 1500 lb (680 kg). Överskrid aldrig denna gräns för att undvika risk för skada eller personskada.

Kan jag transportera barn eller djur i denna kärra?

Nej, denna kärra är inte avsedd för transport av personer eller djur. Sitt inte och stå inte i kärran.

Vilket regelbundet underhåll krävs?

Före varje användning, kontrollera bultar och muttrar så att de är ordentligt åtdragna. Smörj axlarna regelbundet och håll däcken pumpade till rekommenderat tryck (vanligtvis 30-40 psi). Rengör kärran efter användning för att undvika rost.

Vilken typ av koppling krävs?

Kärran är kompatibel med en standardkopplingskula på 50 mm (2 tum). Se till att din fordonskoppling är i gott skick och korrekt fastsatt.

Är hjulen uppumpningsbara?

Ja, hjulen är luftfyllda däck. Pumpventilen ska vara vänd utåt. Använd en luftpump för att hålla rätt tryck.

Kan jag demontera kärran för förvaring?

Ja, kärran demonteras genom att följa monteringsstegen baklänges. Delarna är utformade för att enkelt kunna separeras. Manualen innehåller ett monteringsschema som vägledning.

Medföljer monteringsverktyg till kärran?

Nej, verktyg medföljer inte. Du behöver standardnycklar och skruvmejslar. Dock ingår extra skruvar om du skulle tappa bort några.

Vad gör jag om en del saknas eller är skadad?

Kontakta Vevors kundtjänst. Spara ditt köpbevis och modellnummer. Reservdelar kan beställas direkt från tillverkaren.

Är denna kärra godkänd för användning på väg?

Denna kärra är främst avsedd för off-road användning (trädgård, byggarbetsplats). För användning på väg, kontrollera lokala bestämmelser om belysning, skyltar och bromsar. Den är inte utrustad med lampor eller bromssystem.

BRUKSANVISNING TC4268 Vevor

För installationsvideon, vänligen skanna QR-koden för att komma åt

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarma Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

WARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra del leda till allvarliga skador.

Monteringsförsiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte om du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan bära trädgårdsvagn
8. För ytterligare information om delarna som listas på följande sidor, se monteringssdenna manual. Packa upp och separera alla delar på en ren arbetsyta.
9. Det uppskattas att installationen av denna produkt kan slutföras på 20 minuter av personer.
10. Eftersom ett stort antal skruvar krävs för att montera den här produkten har vi tillhandahållit reservskruvar. Därför finns det ingen anledning att oroa sig om du ha kvarvarande skruvar efter att du har slutfört produktmonteringen.

Använd försiktighetsåtgärder

1. SITTA ELLER STÅ INTE PÅ DENNA FÖRENING.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av der
3. Överskrid inte angivna viktkapacitet.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära en full trädgårdsvagn.
5. Använd endast som avsett.
6. Kontrollera före varje användning; använd inte om delar är lösa eller skadade.

SPARA DENNA HANDBOK

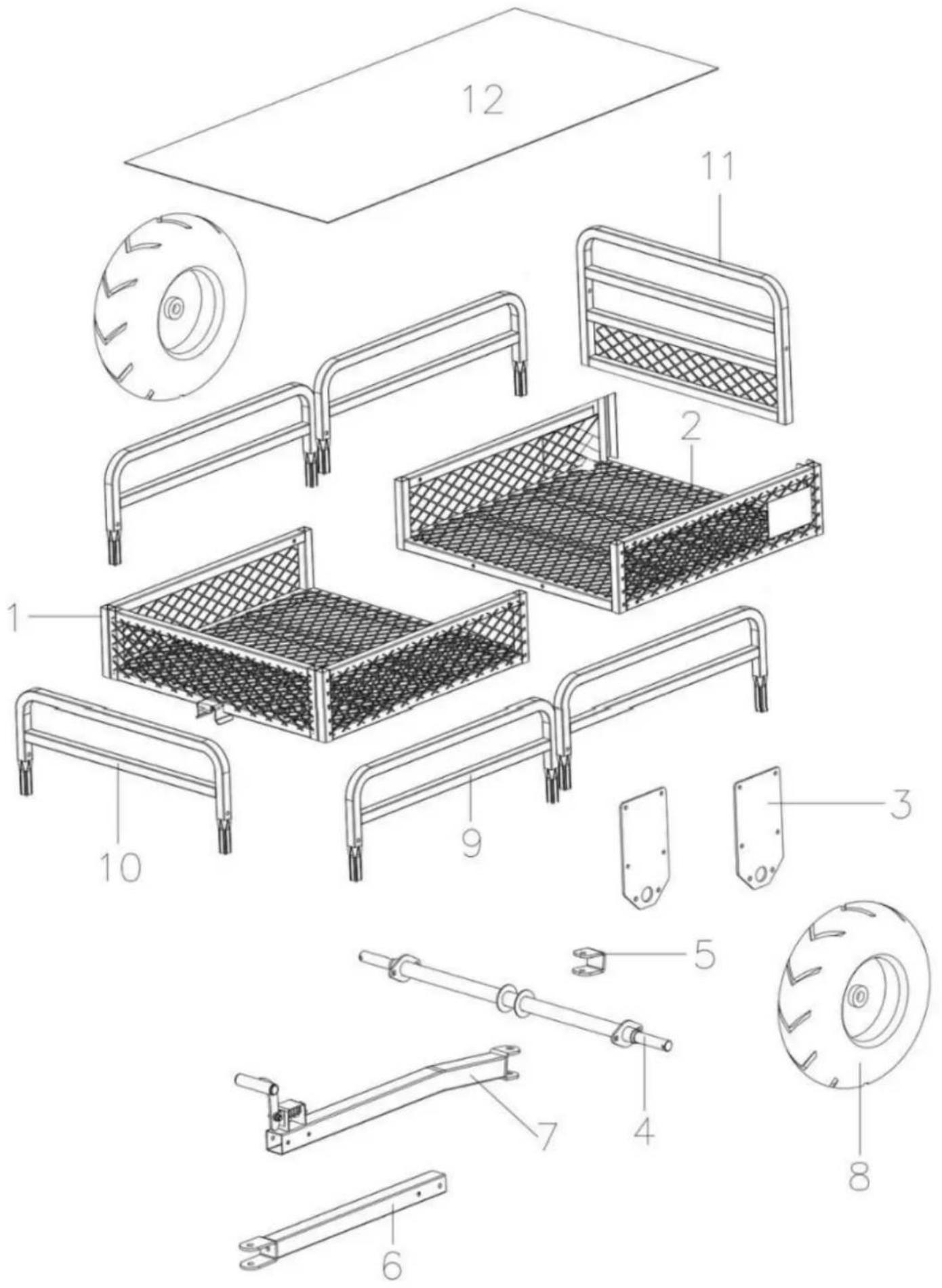

PARTS LIST

Nr.	Förklarande diagram	Nr.	Förklarande diagram

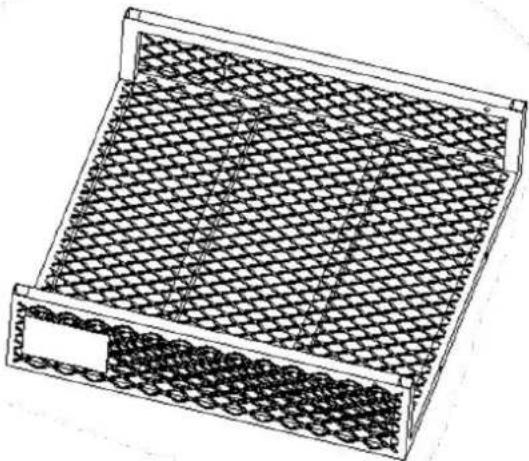

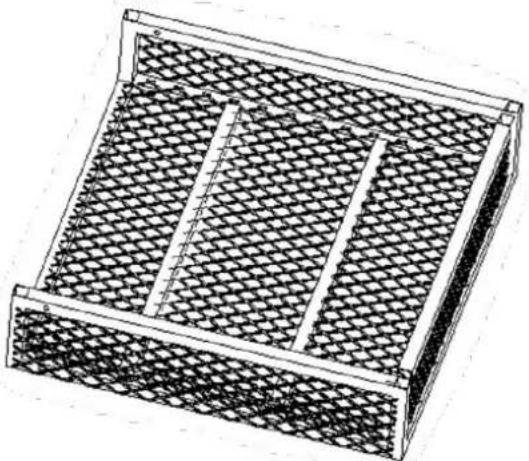

1	Ram A	2	Ram B
3	Fast platta X2	4	Axel
5	U-formad del	6	Vevstång A
7	Vevstång B	8	Hjul X2

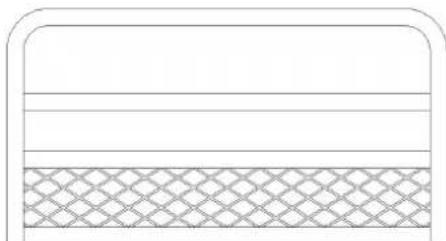

9	Vänster och höger skyddsräcken X4	10	Främre skyddsräcke
11	Bakre skyddsräcke	12	Plastmatta

Nr.	Förklarande diagram	Kvantitet
En	Skruv M8*70 mm	5
B	Skruva M8* 45 mm	8
C	Skruva M10* 25 mm	4
D	Tvättmaskin 50 * 3 mm	4
E	Skruva M1 2 * 90 mm	1
F	O -typ saxsprint	2
G	stift	1
H	R-typ saxsprint	1
Jag	D -typ saxsprint	4

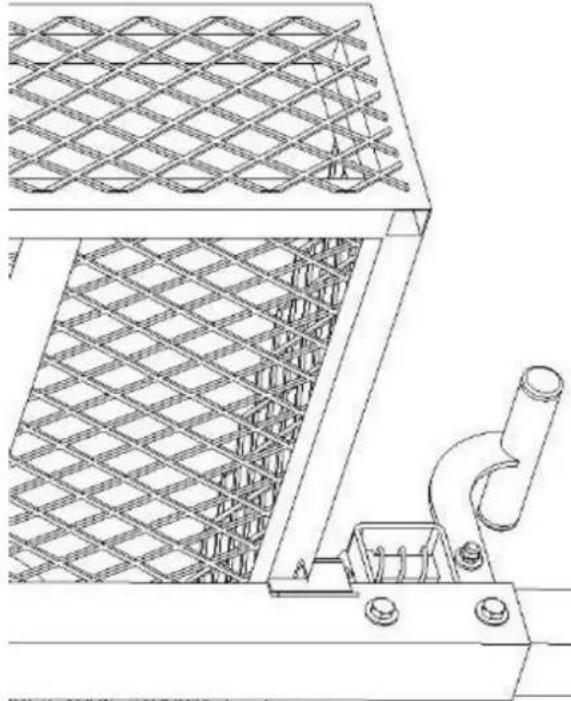

1. Rikta in ram A (nr 1) och ram B (nr 2) i rätt positioner (med vagnens golv nedåt)
2. Vid montering av ramen med skruvar, observera att brickorna måste användas i enlig kraven som anges i detaljritningen.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 2

1. Montera den fasta plattan (nr 3) på ramen.
2. (nr B) vid fästhålen. Placera sedan brickan och n ut i ordningsföljd för fastsättning
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 3

1. Sätt in axeln (nr 4) i hålen på den fasta plattan (nr 3).
2. Sätt i skruven (nr C) i anslutningshålen mellan axeln och den fasta plattan. Placera på andra sidan . och n ut i följd.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 4

1. Sätt in axeln (nr 4) i hålen på den fasta plattan (nr 3).
2. Sätt i skruv (nr B) och skruv (nr C) i anslutningshålen mellan axeln och den fasta sedan brickan på andra sidan . och n ut i följd.
3. Dra slutligen åt dem för att säkra anslutningen.

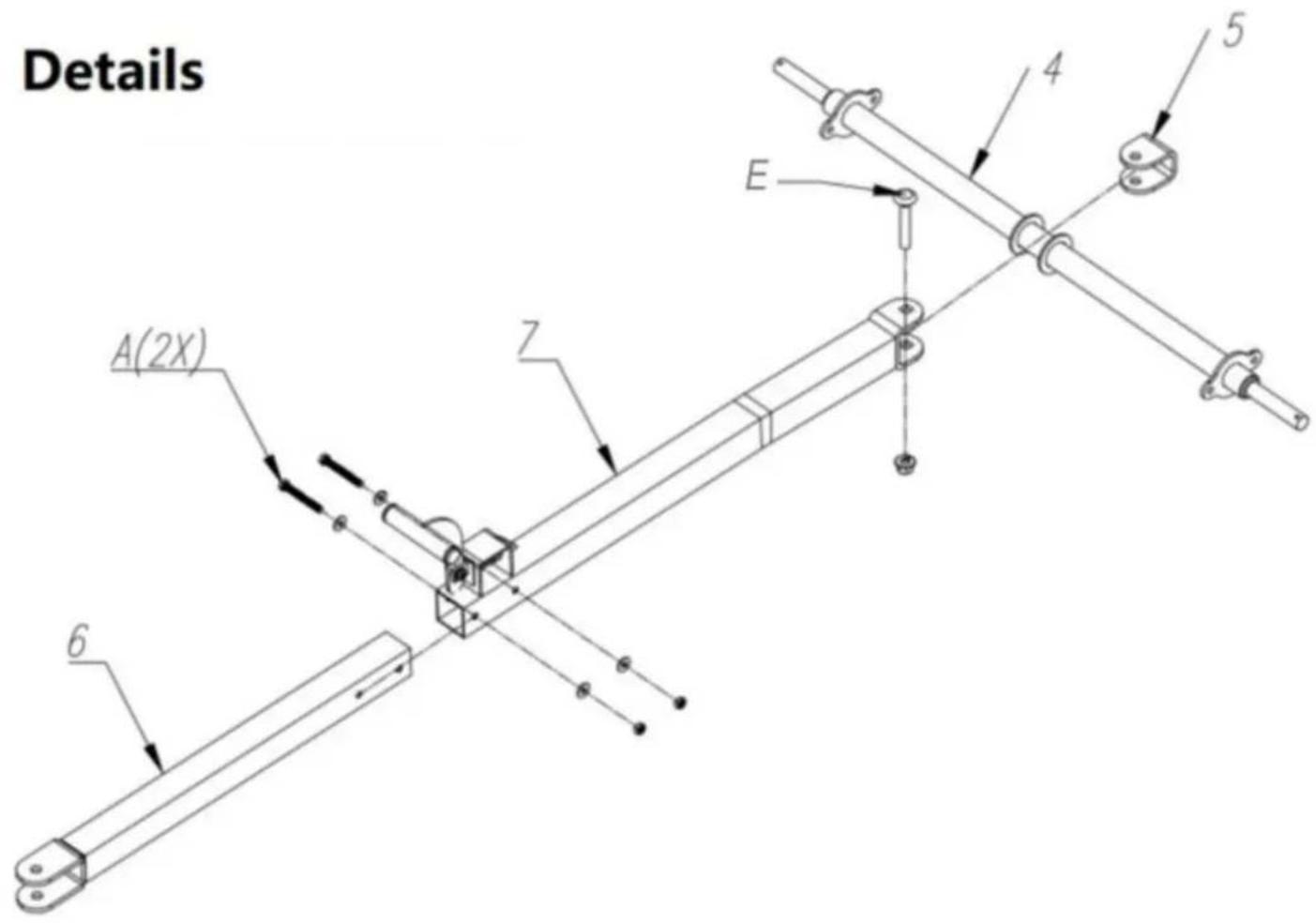

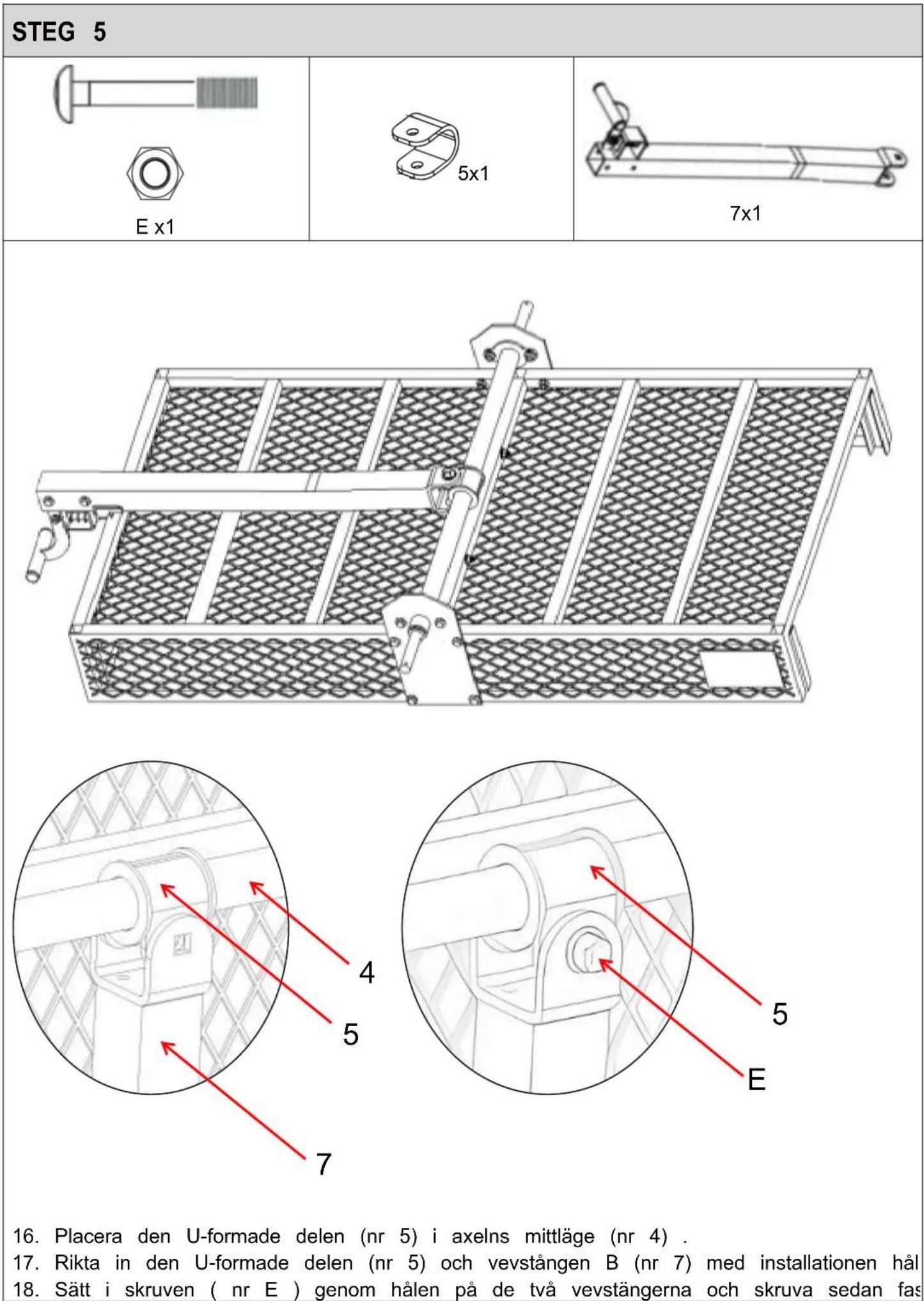

1. Placera den U-formade delen (nr 5) i axelns mittläge (nr 4).
2. Rikta in den U-formade delen (nr 5) och vevstången B (nr 7) med installationen hål
3. Sätt i skruven ( nr E ) genom hålen på de två vevstängerna och skruva sedan fas

STEG 6

2 st M8*70 skruva

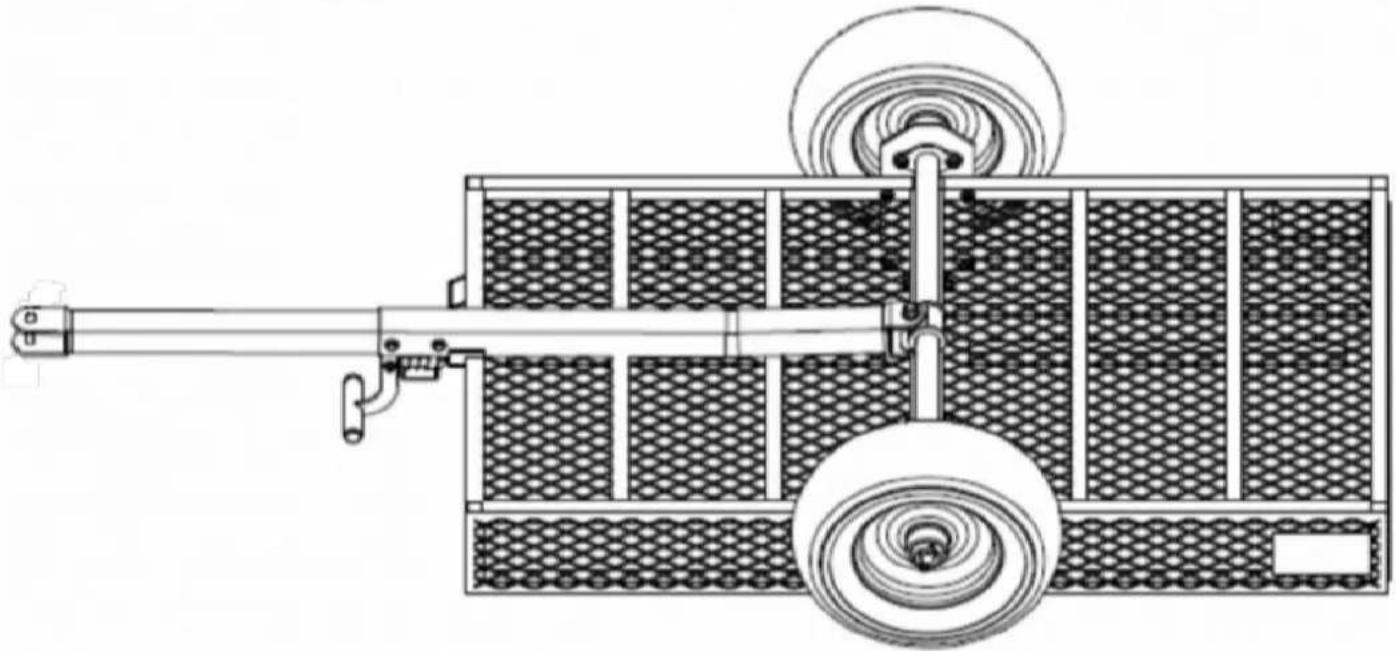

1. Sätt i vevstång A (nr 6) och vevstång B (nr 7) i varandra.
2. Sätt i skruven (nr A) och placera brickan i anslutningshålen och placera sedan brick tur och ordning på andra sidan.
3. Dra slutligen åt dem för att säkra anslutningen.

STEG 7
F x2	D x4	8x2

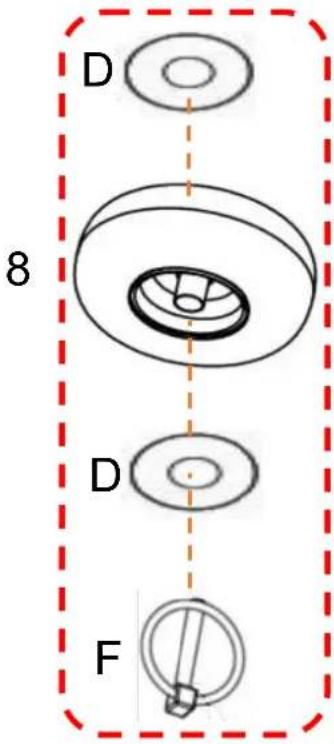

11. Placera först brickan (nr D) på hjulets monteringsaxel och montera sedan hjulet (angivna positionen.12. Sätt först på brickan (nr D) och för sedan in O-sprinten (nr F) i motsvarande monteringsaxeln.3. Obs: Uppblåsningsporten ska vara vänd utåt.
STEG 8

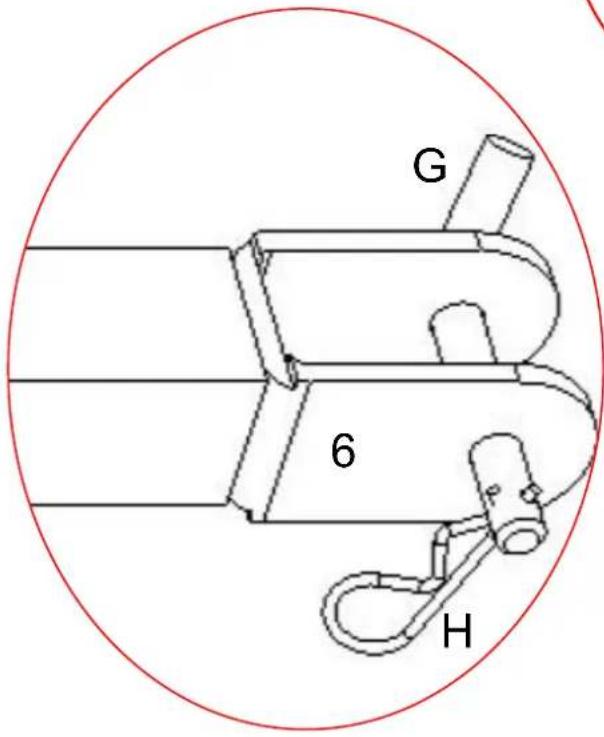

Gx1	Hx1

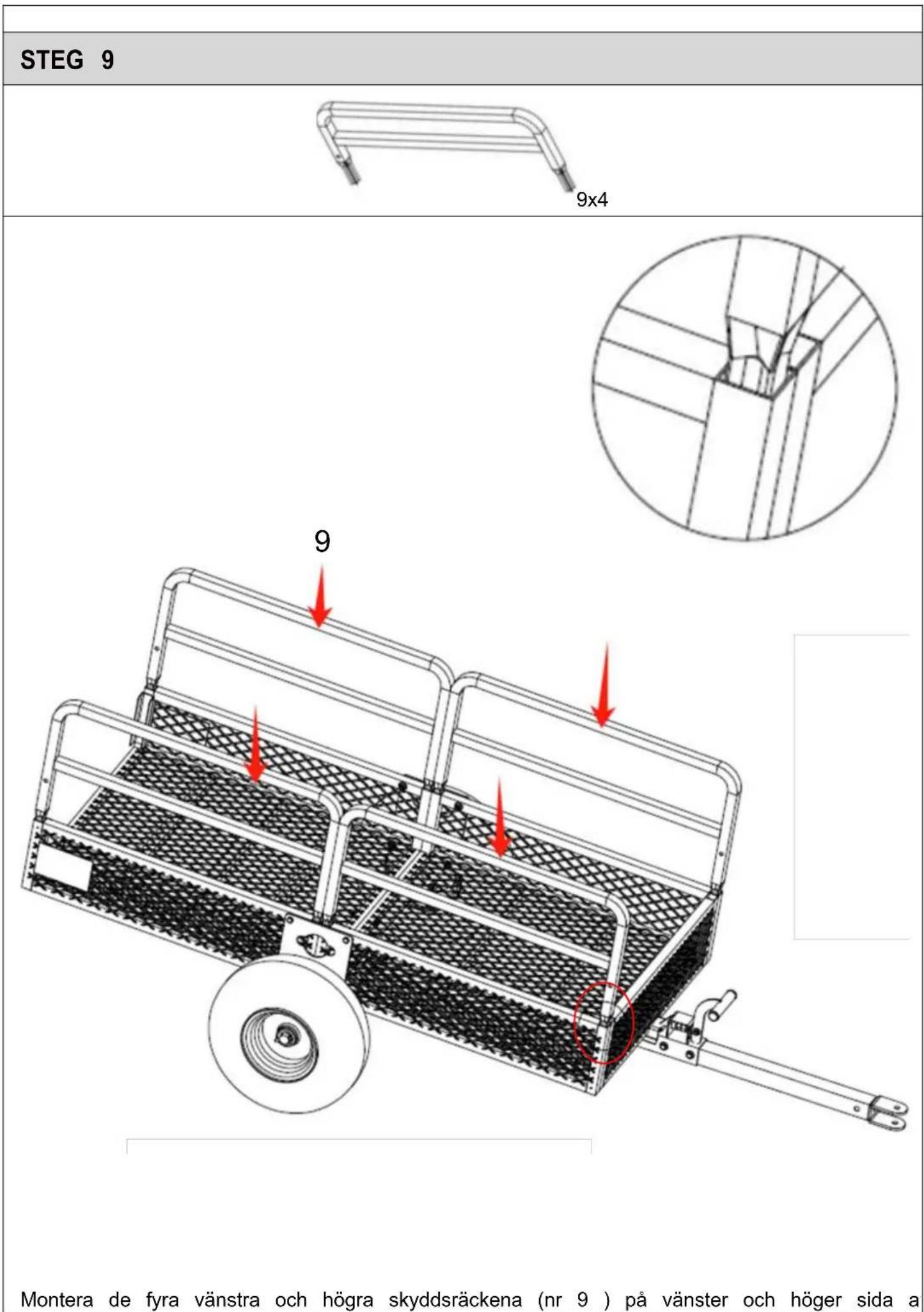

Montera de fyra vänstra och högra skyddsräckena (nr 9 ) på vänster och höger sida a

STEG 10

1. Montera det främre skyddsräcket (nr 10) på vänster och höger sida av ramen.
2. Montera det bakre skyddsräcket (nr 11) på vänster och höger sida av ramen.

STEG 11
Jag x4	12 x 1

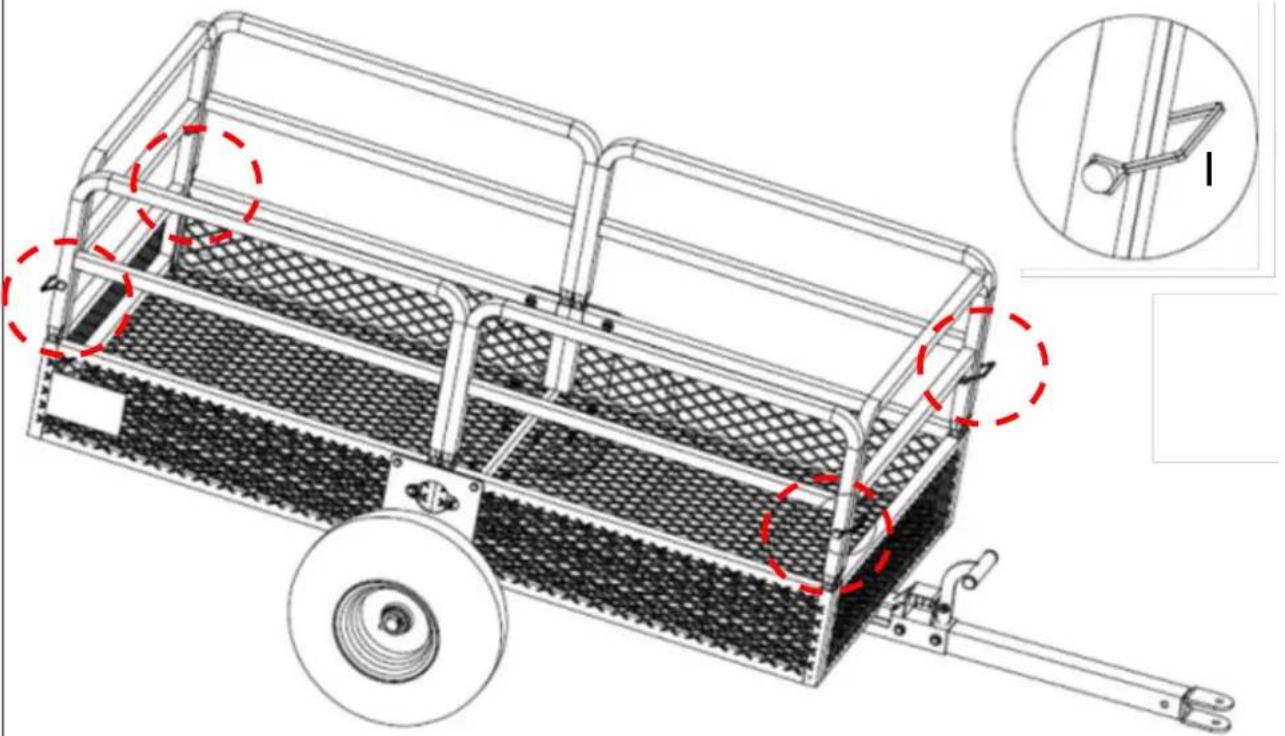

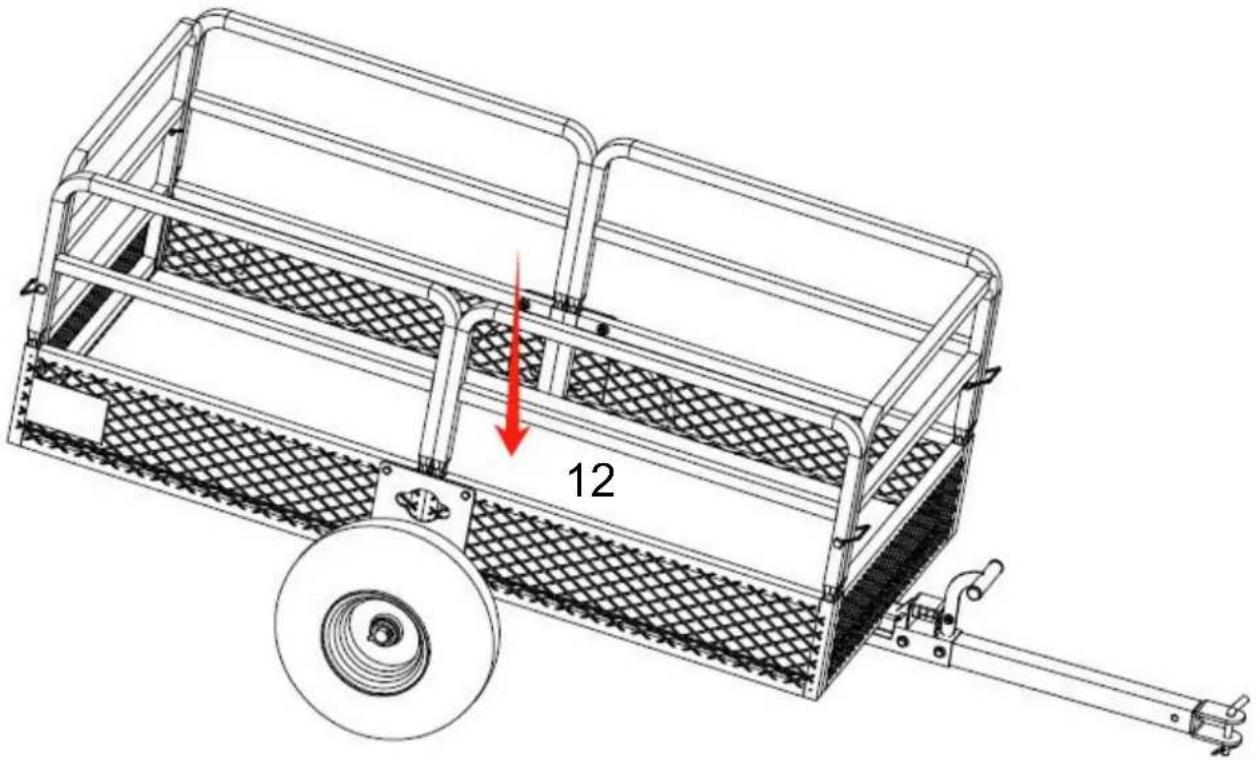

Fäst alla skyddsräcken i de fyra hörnen med D-formade saxsprintar (nr l) .Lägg plastmattan (nr 12) platt inuti vagnens flak.

PRODUCT PARAMETER

Modell	TC42 6 8
Volym	15 kubikfot
Vagnstorlek	1370*710*395 mm / 54*28*15,5 tum
Maximal lastkapacitet	1 5 00 LBS

Modell	TC42 7 8
Volym	22 kubikfot
Vagnstorlek	1490*735*575 mm / 58,6*28,9*22,6 tum
Maximal lastkapacitet	1 6 00 LBS

Modell	TC4288
Volym	28 kubikfot
Vagnstorlek	1524*810*635 mm / 60*32*25 tum
Maximal lastkapacitet	1765 LBS
