GEBRUIKSAANWIJZING TC4268 Vevor
Scan de QR-code om toegang te krijgen tot de installatievideo.
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u h product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het pro u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de h van eventuele technologische of software-updates voor ons product.
WAARSCHUWING:
Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan ernstig letsel tot gevolg hebben.
Voorzorgsmaatregelen bij de montage
- Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
- Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
- Houd de verzamelplaats schoon en goed verlicht.
- Houd omstanders tijdens de montage uit de buurt.
- Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicij
- De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
- Garden Trailer veilig kan dragen .
- Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's vermeld het montageschema in deze handleiding. Pak alle onderdelen uit en scheid van elkaar op een schone werkplek.
- Naar schatting kan de installatie van dit product binnen 20 minuten door 2 perso worden voltooid.
- Omdat er een groot aantal schroeven nodig is voor de montage van dit product, we reserveschroeven meegeleverd. U hoeft zich dus geen zorgen te maken als u montage nog schroeven over heeft.
Gebruik voorzorgsmaatregelen
- NIET OP DIT ITEM ZITTEN OF STAAN.
- Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit arti
- Niet overschrijden aangegeven gewichtscapaciteiten.
- Gebruik de aanhanger alleen op een vlakke, egale, harde en gladde ondergrond volledig beladen tuintrailer veilig kan dragen.
- Alleen gebruiken zoals bedoeld.
- Controleer het product voor elk gebruik. Niet gebruiken als er onderdelen loszitten beschadigd zijn.
BEWAAR DEZE HANDLEIDING

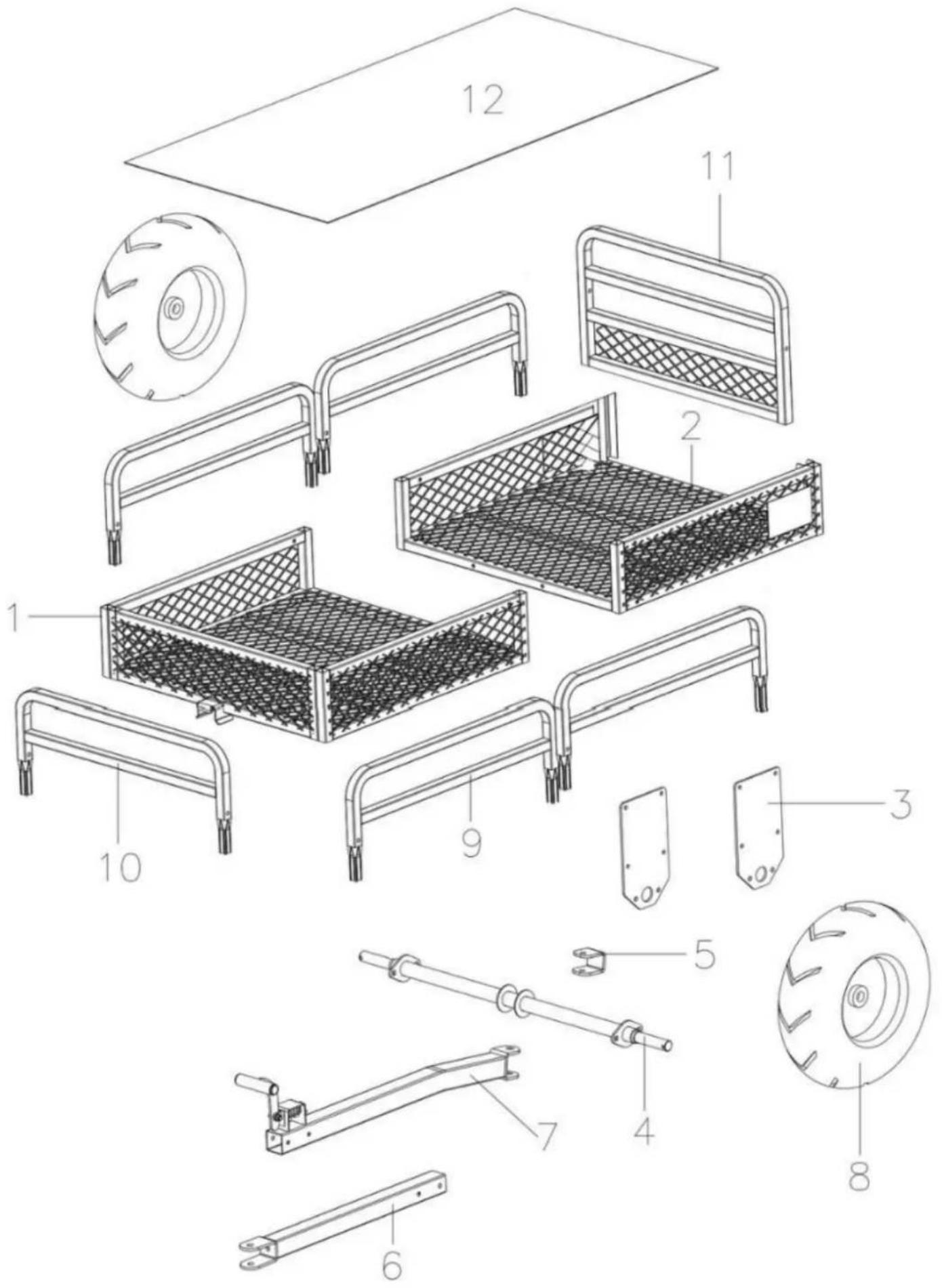

PARTS LIST
| Nee. | Verklarende grafiek | Nee. | Verklarende grafiek | |

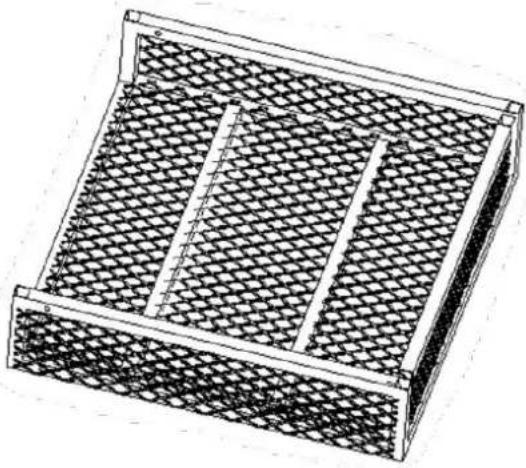

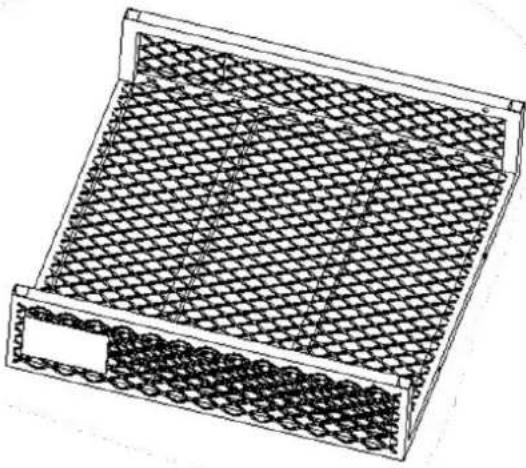

| 1 | Kader A | 2 | Kader B | |
| 3 | Vaste plaat X2 | 4 | ![]() | |
| 5 | U-vormig onderdeel | 6 | Drijfstang A | |
| 7 | Drijfstang B | 8 | Wiel X2 | |
| 9 | Linker- en rechterleuningen X4 | 10 | Voorste vangrail | |

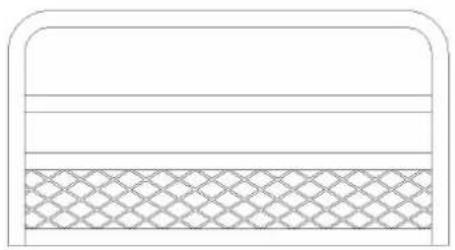

| 11 | Achterleuning | 12 | Kunststof mat | |
| Nee. | Verklarende grafiek | Hoeveelheid | ||
| A | Schroef M8*70 mm | 5 | ||
| B | Schroef M8* 45 mm | 8 | ||
| C | Schroef M10* 25 mm | 4 | ||
| D | Wasmachine 50 * 3 mm | 4 | ||
| E | Schroef M1 2 * 90 mm | 1 | ||
| F | O -type splitpen | 2 | ||
| G | pin | 1 | ||
| H | _R-type splitpen | 1 | ||
| I | D -type splitpen | 4 | ||
![]() | ||||
![]() | ||||


Een x3 schroef M8*7 0

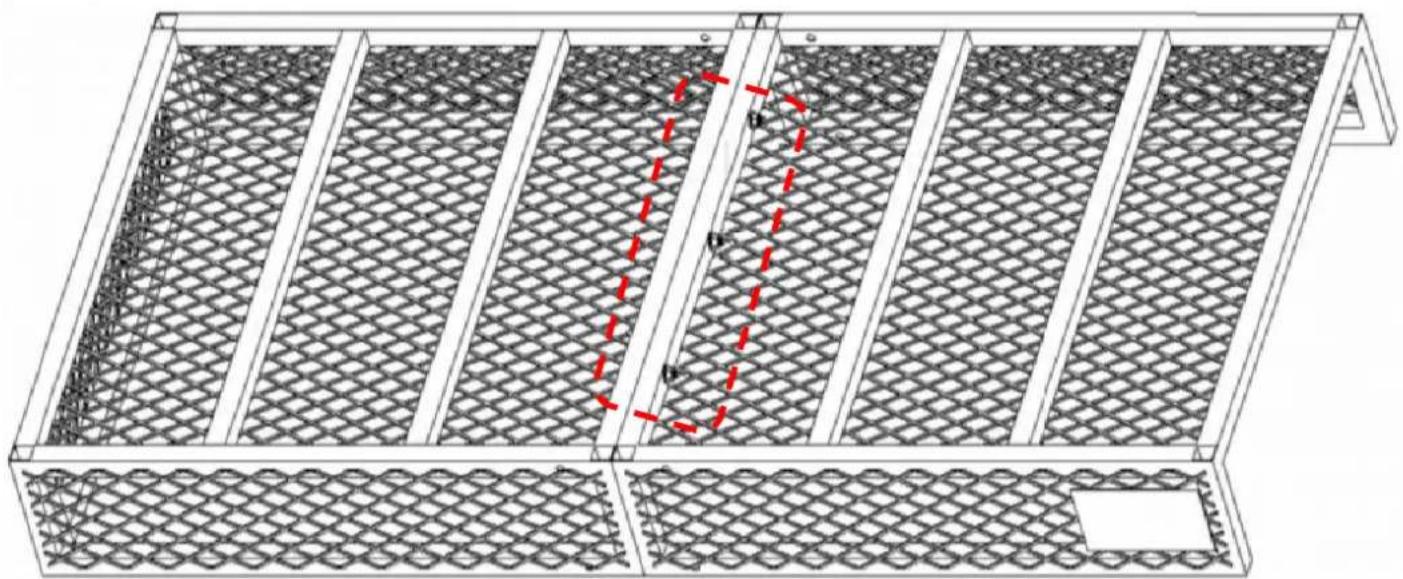

- Lijn frame A (nr. 1) en frame B (nr. 2) uit in de juiste posities (met de wagenbak
- Bij het vastschroeven van het frame dient u er rekening mee te houden dat de ring in de detailtekening aangegeven eisen moeten worden gebruikt.
- Draai ze ten slotte vast om de verbinding te beveiligen.
STAP 2

-

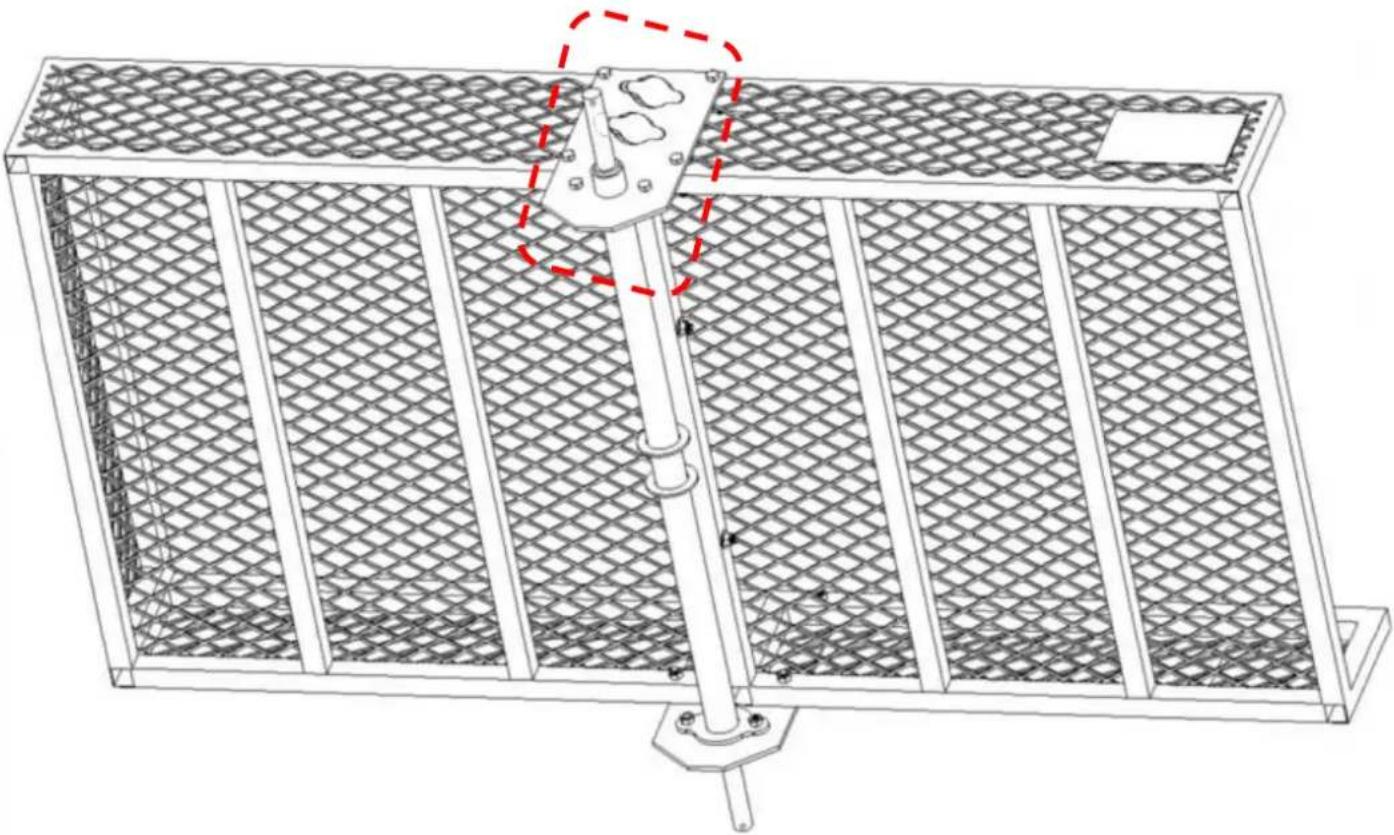

Plaats de vaste plaat (nr. 3) op het frame.
-
(nr. B) bij de bevestigingsgaten. Plaats vervolgens de sluitring, en n ut in volgord bevestiging.
- Draai ze ten slotte vast om de verbinding te beveiligen.

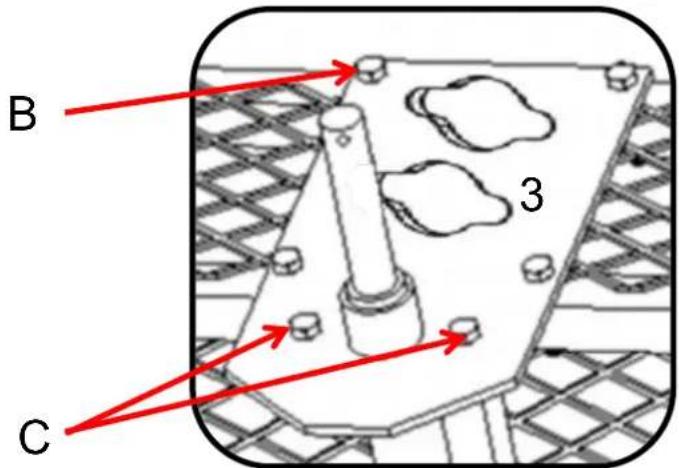

STAP 3

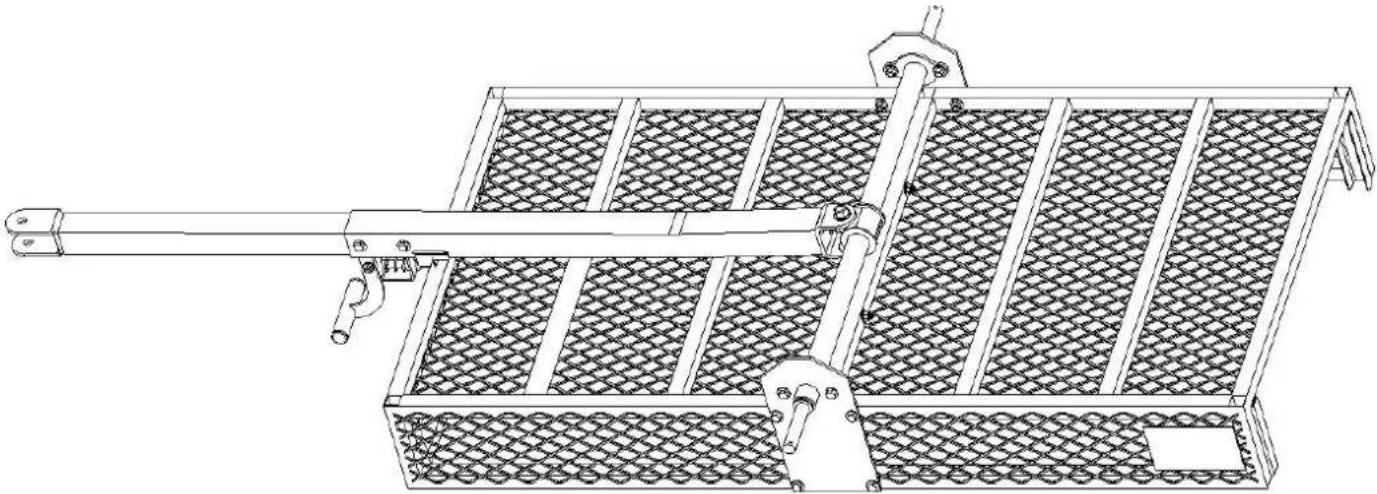

- Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
- Plaats schroef (nr. C ) in de verbindingsgaten tussen de as en de vaste plaat. Plaat de andere kant de sluitring . en n ut in volgorde.
- Draai ze ten slotte vast om de verbinding te beveiligen.
| STAP 4 | ||
3x1 | B x4Schroef M8* 45 | C x2 Schroef M10* 25 |
![]() ![]() | ||
| 1. Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).2. Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en dPlaats vervolgens aan de andere kant de sluitring . en n ut op volgorde.3. Draai ze ten slotte vast om de verbinding te beveiligen. | ||
- Plaats de as (nr. 4) in de gaten van de vaste plaat (nr. 3).
- Plaats schroef (nr. B) en schroef (nr. C) in de verbindingsgaten tussen de as en d Plaats vervolgens aan de andere kant de sluitring . en n ut op volgorde.
- Draai ze ten slotte vast om de verbinding te beveiligen.

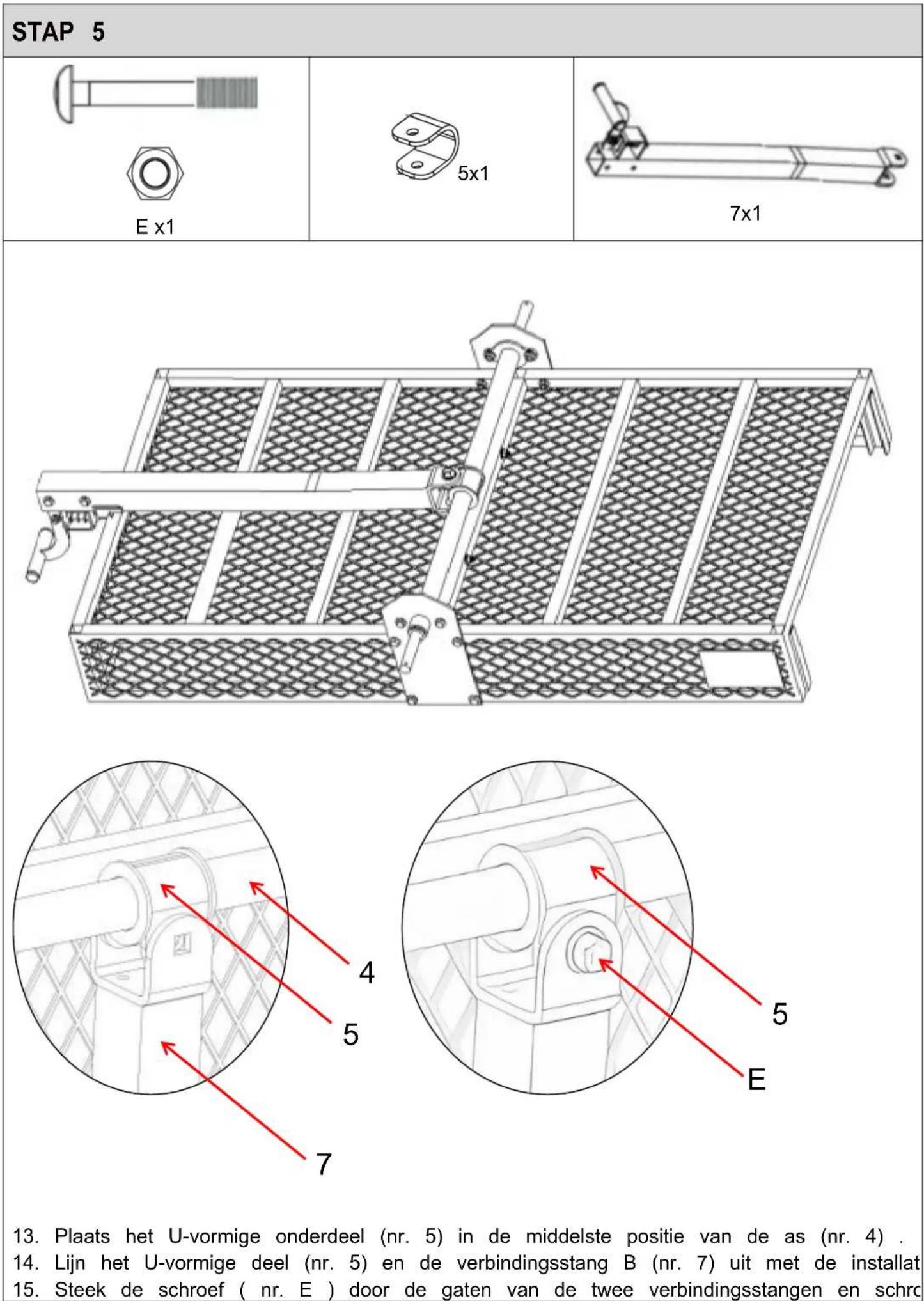

- Plaats het U-vormige onderdeel (nr. 5) in de middelste positie van de as (nr. 4).
- Lijn het U-vormige deel (nr. 5) en de verbindingsstang B (nr. 7) uit met de installat
- Steek de schroef ( nr. E ) door de gaten van de twee verbindingsstangen en schrc
| moer erop. | |
| STAP 6 | |
Een x2 schroefM8*70 | 6x1 |
STEP-2 ![]() | |

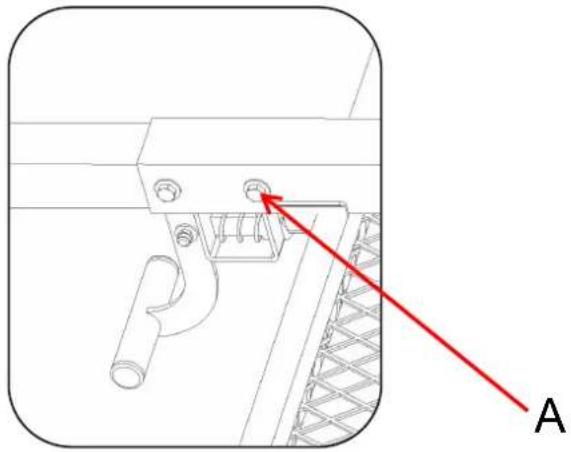

| 1. Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.2. Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats verven moer in volgorde aan de andere kant. | |

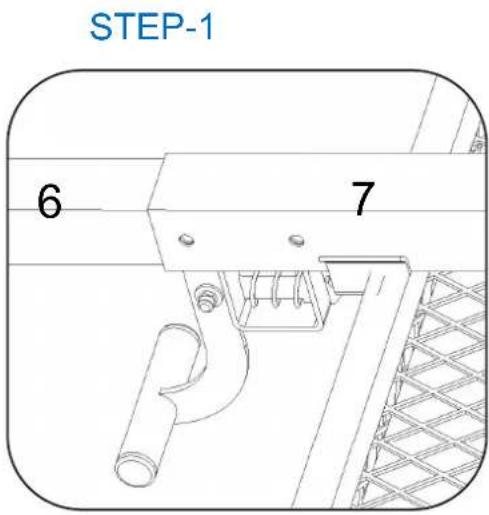

- Steek drijfstang A (nr. 6) en drijfstang B (nr. 7) in elkaar.
-
Plaats de schroef (nr. A) en plaats de sluitring in de verbindingsgaten en plaats verv en moer in volgorde aan de andere kant.
-
Draai ze ten slotte vast om de verbinding te beveiligen.


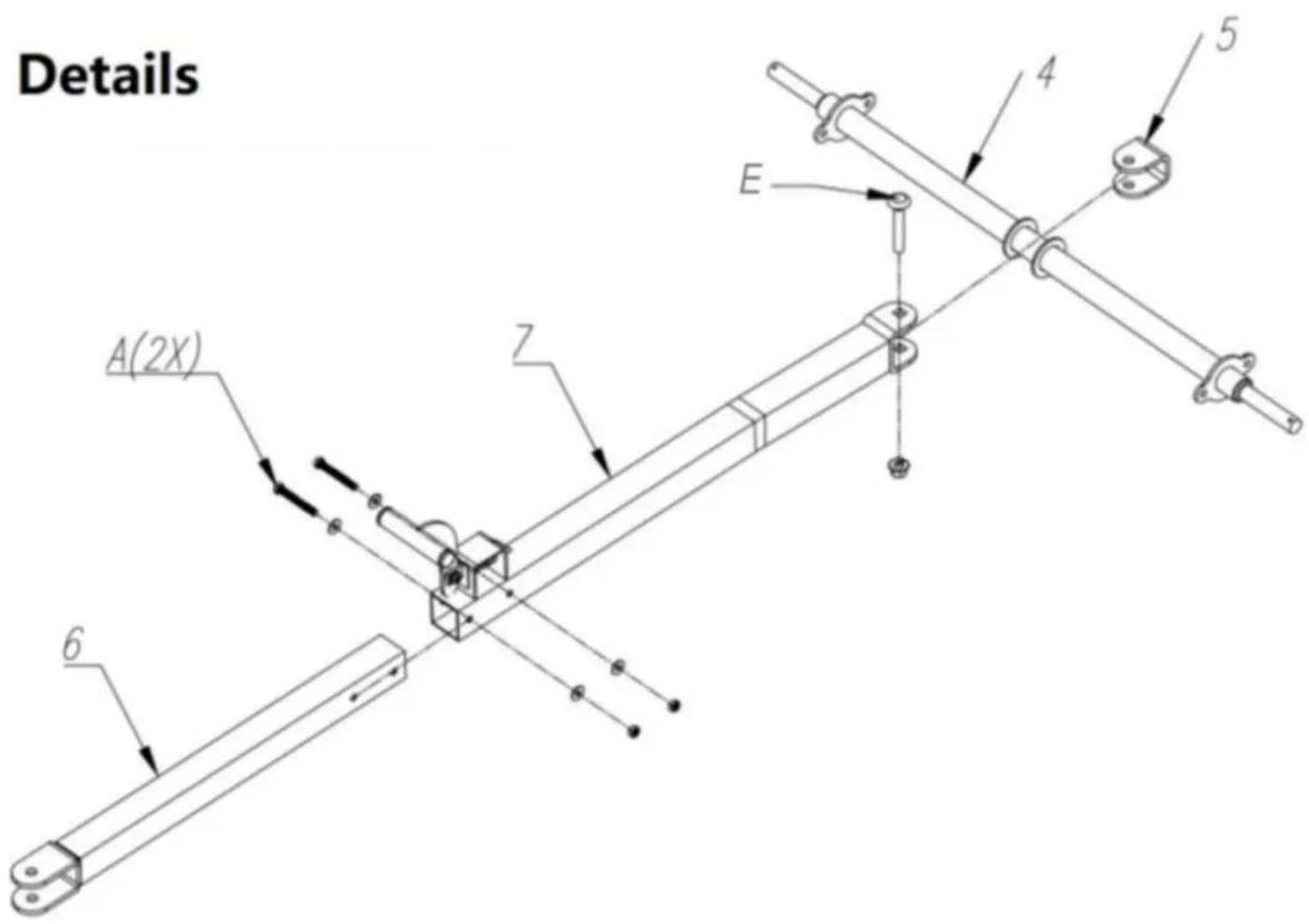

Details A(2X) E 7 6 4 5| STAP 7 | |||
F x2 | D x4 | 8 x 2 | |

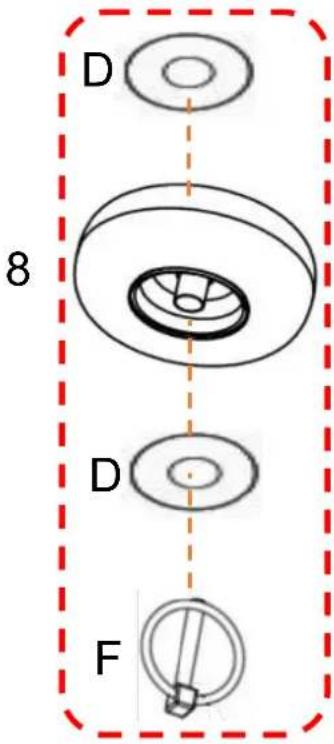

![]() 9. Plaats eerst de ring (nr. D) op de montage-as van het wiel en installeer vervolger op de aangegeven plaats.10. Plaats eerst de ring (nr. D) en plaats vervolgens de O-type splitpen (nr. F) in overeenkomstige gat op de montageas.3. Let op: de opblaaspoort moet naar buiten wijzen. | |||
| STAP 8 | |||

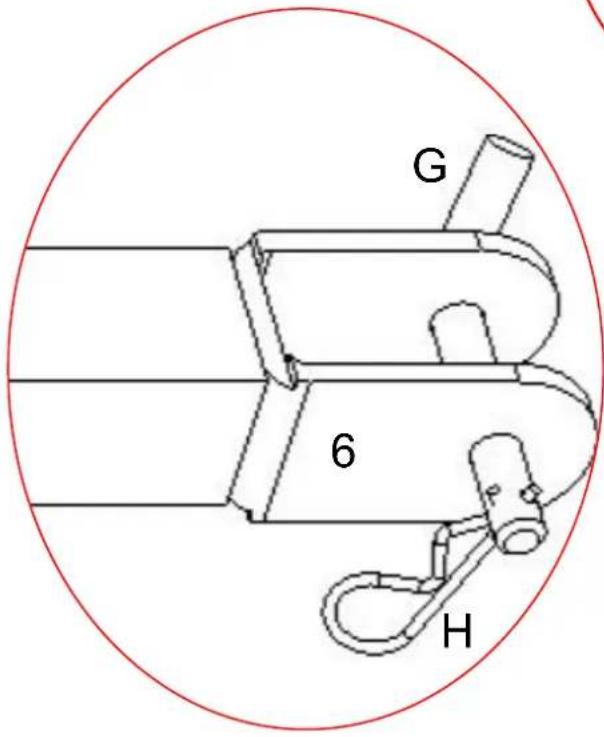

G x1 | Hoogte x1 | ||
![]() | ![]() | ||
![]() | |||

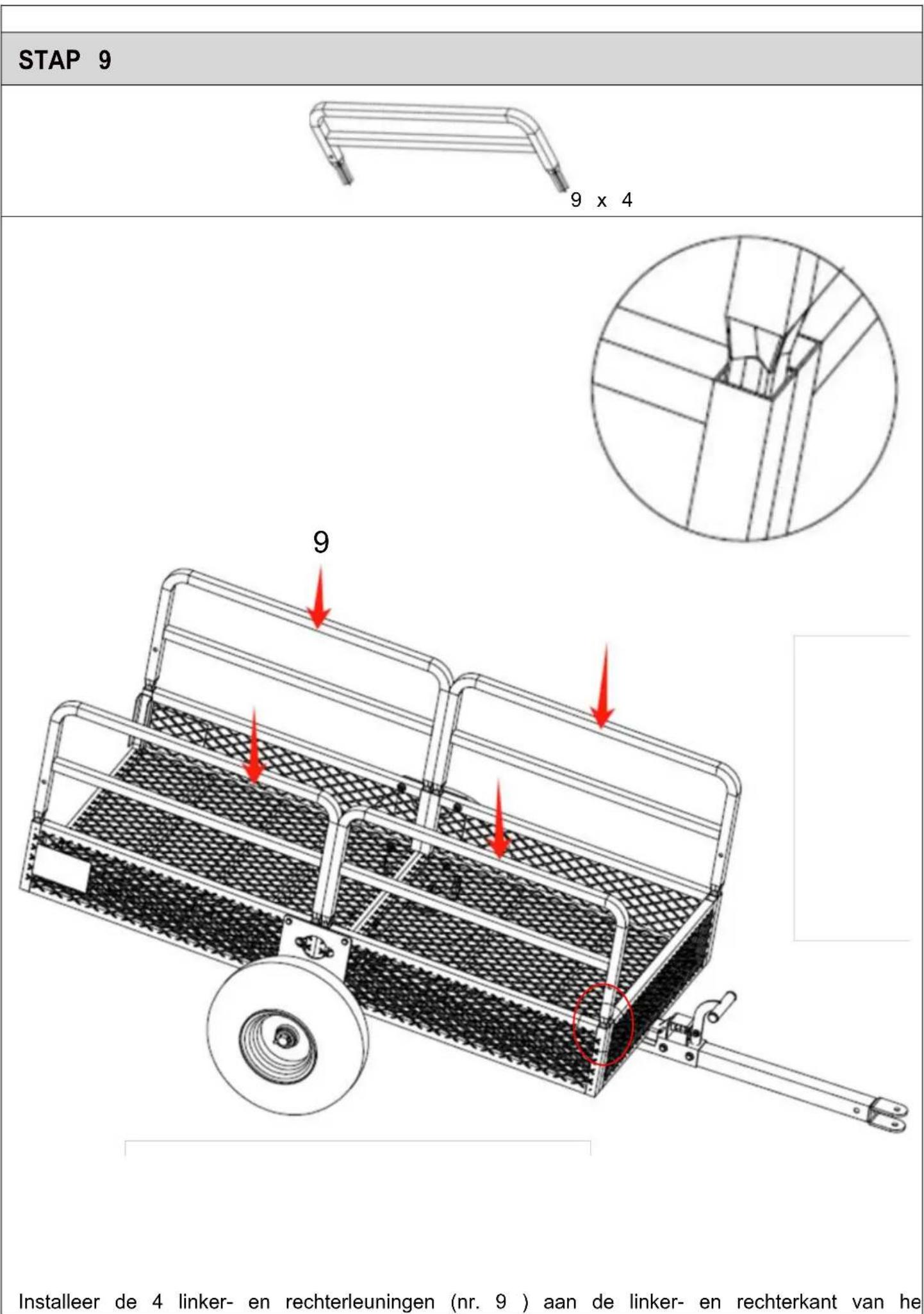

Installeer de 4 linker- en rechterleuningen (nr. 9 ) aan de linker- en rechterkant van he
STAP 10

- Installeer de voorste leuning (nr. 10) aan de linker- en rechterkant van het frame.
- Installeer de achterleuning (nr. 11) aan de linker- en rechterkant van het frame.

PRODUCT PARAMETER
| Model | TC42 6 8 |
| Volume | 15 kubieke voet |
| Wagengrootte | 1370*710*395mm / 54*28*15,5inch |
| Maximale laadcapaciteit | 1 5 00 LBS |
| Model | TC42 7 8 |
| Volume | 22 kubieke voet |
| Wagengrootte | 1490*735*575mm / 58,6*28,9*22,6inch |
| Maximale laadcapaciteit | 1 6 00 LBS |
| Model | TC4288 |
| Volume | 28 kubieke voet |
| Wagengrootte | 1524*810*635mm / 60*32*25inch |
| Maximale laadcapaciteit | 1765 LBS |
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
