Soort product	Aanhangwagen voor boot / utiliteitskar
Merk	Vevor
Model	CY420-B
Maximale laadvermogen (MTM)	420 lb (ongeveer 190 kg)
Afmetingen (L x B x H)	300 x 108 x 48 cm
Verstelbare handgreeplengte	87,8 – 108,2 inch (223 – 275 cm)
Wielmaat	16 inch
Chassismateriaal	Staal
Maximale bandenspanning	24 PSI
Beoogd gebruik	Transport van boten en zware lasten
Montage	Vereist handmatige montage (gereedschap meegeleverd)
Aanbevolen onderhoud	Drogen na gebruik, bouten controleren, lagers smeren
Veiligheidsmaatregelen	Niet overbelasten, niet erop zitten/klimmen, alleen handgreep gebruiken
Reserveonderdelen	Lagers, banden, bouten (beschikbaar)
Opslag	Droog bewaren om roest te voorkomen
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Klantenservice	Technische ondersteuning via www.vevor.com/support
Certificeringen	EC REP en UK REP (Europese en Britse conformiteit)

Veelgestelde vragen - CY420-B Vevor

Wat is het maximale laadvermogen van de Vevor CY420-B aanhangwagen?

Het maximale laadvermogen is 420 pond (ongeveer 190 kg). Overschrijd deze limiet nooit om kantelen of schade te voorkomen.

Welke bandenspanning wordt aanbevolen voor de CY420-B aanhangwagen?

De aanbevolen maximale bandenspanning is 24 PSI. Overschrijd deze waarde niet om bandbreuk te voorkomen. Controleer de spanning voor elk gebruik.

Hoe monteer ik de Vevor CY420-B aanhangwagen?

Volg de stappen in de handleiding: verbind de steunen (G, H, B) met de hoofdstaaf (A) met de meegeleverde bouten, bevestig vervolgens de steunplanken (B) en de versterkingsstaaf (E). Draai alle bouten vast en pomp de banden op tot maximaal 24 PSI. Een dopsleutel is nodig.

Is de CY420-B aanhangwagen geschikt voor een boot?

Ja, deze aanhangwagen is ontworpen als bootaanhangwagen en utiliteitskar. Het laadvermogen van 420 lb is geschikt voor kleine boten. Zorg ervoor dat het totale gewicht van boot en uitrusting de limiet niet overschrijdt.

Hoe onderhoud ik de aanhangwagen om roest te voorkomen?

Na elk gebruik de aanhangwagen grondig drogen, vooral de bouten en metalen onderdelen. Bewaar hem op een droge plaats. Controleer regelmatig de bouten om loskomen te voorkomen.

Hoe stel ik de handgreeplengte in?

Schuif de voetsteun naar voren of achteren, trek dan aan de verstelknop om de lengte aan te passen. Drie posities zijn beschikbaar: 87,8 / 98 / 108,2 inch.

Kan ik de aanhangwagen op de weg gebruiken?

Deze aanhangwagen is ontworpen voor utiliteitsgebruik (bouwplaats, boottransport) en is niet goedgekeurd voor gebruik op de weg zonder kentekenplaten en verlichting. Controleer indien nodig de lokale regelgeving.

Hoe vervang ik de lagers van de aanhangwagen?

Open handmatig de dop, verwijder het lager, maak het schoon of vervang het door een nieuw, en voeg smeerolie toe. Raadpleeg de handleiding voor gedetailleerde stappen.

Wat te doen als een bout losraakt tijdens gebruik?

Stop onmiddellijk met gebruik en draai de bout vast met een geschikte sleutel. Inspecteer regelmatig alle bevestigingen voor elk gebruik.

Waar vind ik reserveonderdelen voor de CY420-B aanhangwagen?

Reserveonderdelen (lagers, banden, bouten) zijn verkrijgbaar bij de fabrikant. Neem contact op met de ondersteuning via www.vevor.com/support om te bestellen.

GEBRUIKSAANWIJZING CY420-B Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt

geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te verifiëren

wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL:CY420-B

WAARSCHUWING: Lees en begrijp alle instructies. Het niet

naleven van alle instructies die hieronder worden vermeld, kan resulteren in ernstig letsel.

1. Controleer of de band voldoende gas heeft voordat u gaat rijden. Als het bandengas niet genoeg is, pomp de band dan op voordat u het gebruikt.
2. Controleer of het schroefgedeelte goed vastzit. Als het loszit, draai het dan vast. 3. Overbelast het niet.

VOORZICHTIGHEID: Lees de instructies zorgvuldig door voor een

veilige bediening. Montage Voorzorgsmaatregelen

1. Monteer het geheel uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Monteer niet als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. Het draagvermogen en andere producteigenschappen zijn alleen van toepassing op een correct en volledig gemonteerd product.

Voorzorgsmaatregelen bij gebruik

OM ERNSTIG LETSEL EN DE DOOD DOOR KANTELEN TE VOORKOMEN: 1. Ga niet op dit item zitten, staan of klimmen.

2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit item spelen.

1. Til het product niet op terwijl het beladen is.
2. Om kantelen te voorkomen, duw/trek alleen met behulp van de meegeleverde handgreep. 5. Gebruik het product alleen zoals bedoeld.
3. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
4. Na gebruik eerst laten drogen alvorens op te slaan om roesten van bouten te voorkomen, wat het gebruik kan beïnvloeden.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	CY420-B
Max. Bruto Aanhangwagen WT	420 pond
Productgrootte (max.)	LxBxH = 300x108x48 cm
Handvat verstelbaar Lengte	87,8 / 98 / 108.2 duim
Wiel	16"
Materiaal	Staal

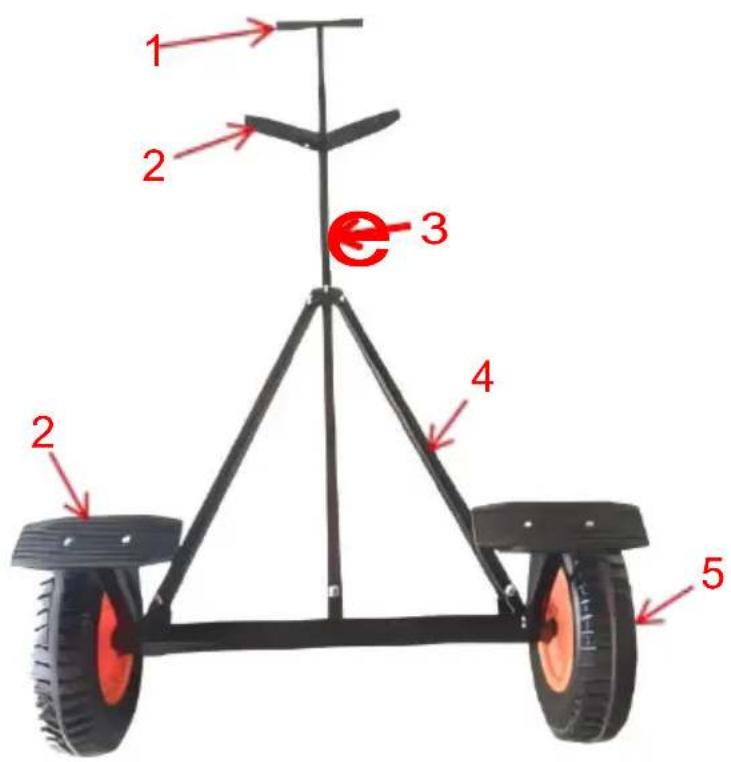

STRUCTUURDIAGRAM

1. Handvat 2. Ondersteuningsplaat 3. Hoofdstaaf 4. Versterkingsstang
2. Pneumatische band

COMPONENTEN

A × 1	B × 3	C × 1
D × 1	Ik × 1	F × 2
G × 2	H × 2	Ik×1
J (M8*20)× 4	Ik (M8)× 12	L (M10*45) × 9
M (M10) ×10	N × 1	O (M20) × 2
P (M10*50) × 1	Vraag × 2	R×1

MONTAGE

Benodigde hulpmiddelen

Dopsleutel

Stap 1: Verbind G met M+L en installeer het op een .

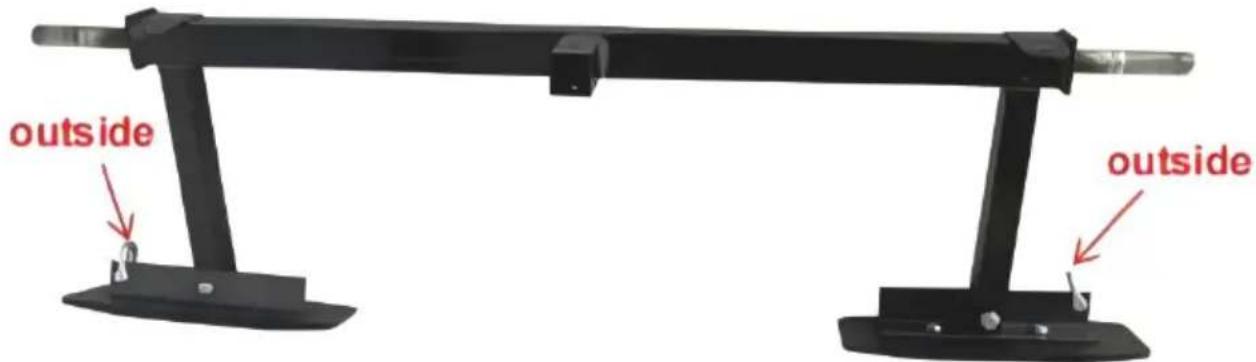

Stap 2: Verbind H met O en installeer het op A.

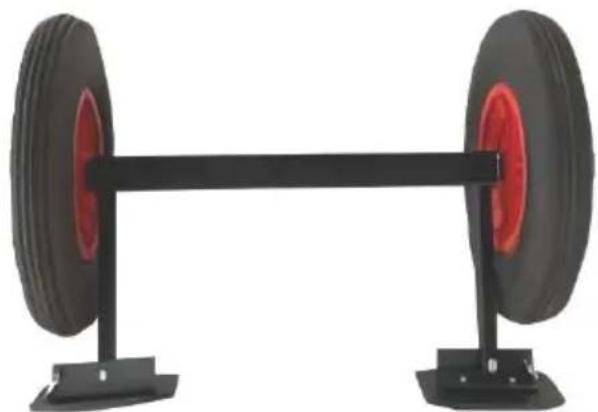

Stap 3: Verbind B met M+L en installeer het op een .

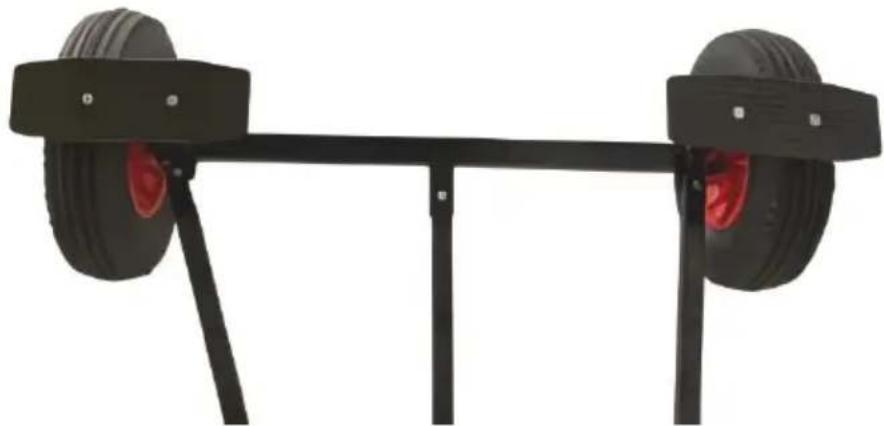

Stap 4: Verbind B met M+L en installeer het op D.

Stap 5: Verbind F met J+K en installeer het op I.

Stap 6: Verbind I met D met P+M.

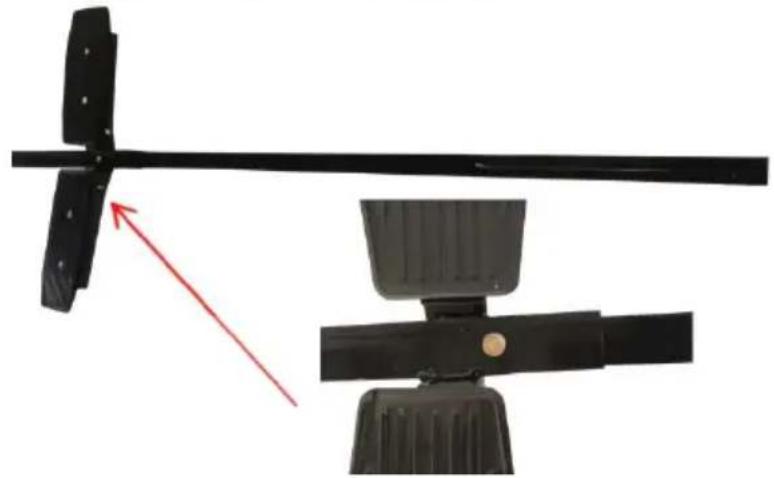

Stap 7: Verbind C met I met N

Stap 8: Bevestig opnieuw dat alle onderdelen zijn vergrendeld, en blaas dan de banden op de juiste manier op. De maximale bandenspanning mag niet hoger zijn dan 24 PSI, en dan ben je klaar om te gaan.

OPMERKING: Overschrijd de maximale toegestane bandenspanning niet om barsten te voorkomen.

ONDERHOUD

H& Overbelast niet.

- Na gebruik, droog bewaren om roest van bouten te voorkomen die het gebruik beïnvloeden.

H& Controleer de bouten regelmatig op loskomen.

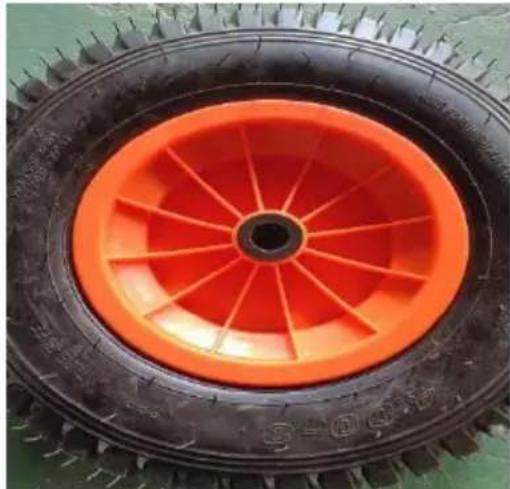

OPMERKING: Open de afdekkingen, verwijder de handelswijze, en voeg smeerolie toe na het reinigen van het lager of vervang het door een nieuw exemplaar.

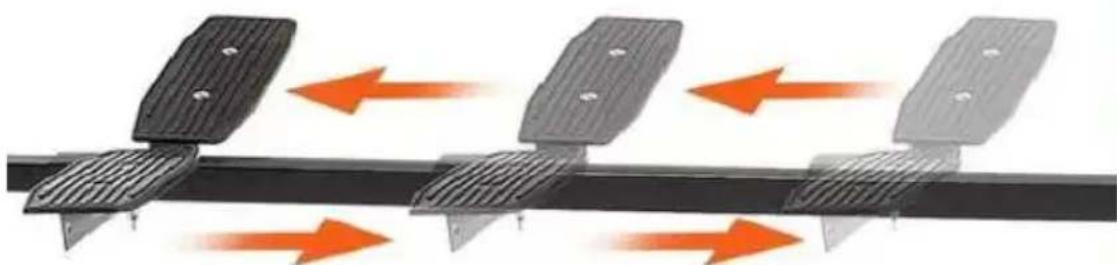

Lengte en aanpassing van de voetpad:

Schuif de voetsteun naar voren en naar achteren en trek aan de verstelstang om de lengte aan te passen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E- CrossStu Besloten vennootschap

Mainzer Landstraat .69, 60329 Frankfurt ben Voornaamst .

UK

REP

JH ADVIES BEPERKT.

C/ O JH Advies Beperkt Kantoor 147, Centurio Huis, Londen Weg, Staines - upon - Thames, Surrey, TW 184 AX

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support
