CY420-B - Rimorchio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rimorchio per barca / carrello utilitario
Marca	Vevor
Modello	CY420-B
Capacità di carico massima (PTAC)	420 lb (circa 190 kg)
Dimensioni (L x l x H)	300 x 108 x 48 cm
Lunghezza manico regolabile	87,8 – 108,2 pollici (223 – 275 cm)
Dimensione ruote	16 pollici
Materiale del telaio	Acciaio
Pressione massima dei pneumatici	24 PSI
Utilizzo previsto	Trasporto di barche e carichi pesanti
Assemblaggio	Richiede montaggio manuale (strumento fornito)
Manutenzione consigliata	Asciugare dopo l'uso, controllare i bulloni, lubrificare i cuscinetti
Precauzioni di sicurezza	Non sovraccaricare, non sedersi/montare, utilizzare solo il manico
Ricambi	Cuscinetti, pneumatici, bulloni (disponibili)
Conservazione	Conservare al riparo dall'umidità per evitare ruggine
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Servizio clienti	Supporto tecnico tramite www.vevor.com/support
Certificazioni	EC REP e UK REP (conformità europea e britannica)

Domande frequenti - CY420-B Vevor

Qual è la capacità di carico massima del rimorchio Vevor CY420-B?

La capacità massima è di 420 libbre (circa 190 kg). Non superare mai questo limite per evitare rischi di ribaltamento o danni.

Quale pressione dei pneumatici è consigliata per il rimorchio CY420-B?

La pressione massima consigliata è di 24 PSI. Non superare questo valore per evitare lo scoppio del pneumatico. Controllare la pressione prima di ogni utilizzo.

Come assemblare il rimorchio Vevor CY420-B?

Seguire i passaggi del manuale: collegare i supporti (G, H, B) all'asta principale (A) con i bulloni forniti, quindi fissare le tavole di supporto (B) e l'asta di rinforzo (E). Stringere tutti i bulloni e gonfiare i pneumatici a max 24 PSI. È necessario un utensile a bussola.

Il rimorchio CY420-B è adatto per una barca?

Sì, questo rimorchio è progettato come rimorchio per barca e carrello utilitario. La sua capacità di 420 lb è adatta a piccole imbarcazioni. Assicurarsi che il peso totale della barca e dell'attrezzatura non superi il limite.

Come mantenere il rimorchio per evitare la ruggine?

Dopo ogni utilizzo, asciugare accuratamente il rimorchio, soprattutto i bulloni e le parti metalliche. Conservarlo in un luogo asciutto. Controllare regolarmente i bulloni per evitare allentamenti.

Come regolare la lunghezza del manico?

Far scorrere il poggiapiedi in avanti o indietro, quindi premere il grilletto di regolazione per regolare la lunghezza. Sono disponibili tre posizioni: 87,8 / 98 / 108,2 pollici.

Posso utilizzare il rimorchio su strada?

Questo rimorchio è progettato per uso utilitario (cantiere, trasporto barca) e non è omologato per uso stradale senza targhe e luci. Verificare le normative locali se necessario.

Come sostituire i cuscinetti del rimorchio?

Aprire manualmente il cappuccio, rimuovere il cuscinetto, pulirlo o sostituirlo con uno nuovo, quindi aggiungere olio lubrificante. Fare riferimento al manuale per i passaggi dettagliati.

Cosa fare se un bullone si allenta durante l'uso?

Interrompere immediatamente l'uso e stringere il bullone con una chiave adatta. Ispezionare regolarmente tutti i fissaggi prima di ogni utilizzo.

Dove trovare i ricambi per il rimorchio CY420-B?

I ricambi (cuscinetti, pneumatici, bulloni) sono disponibili presso il produttore. Contattare il supporto tramite www.vevor.com/support per ordinare.

MANUALE UTENTE CY420-B Vevor

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO PER BARCA CARRELLA

UTENTE MANUALE

MODELLO : CY 420-B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente copertina

tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio

Metà rispetto ai marchi più importanti.

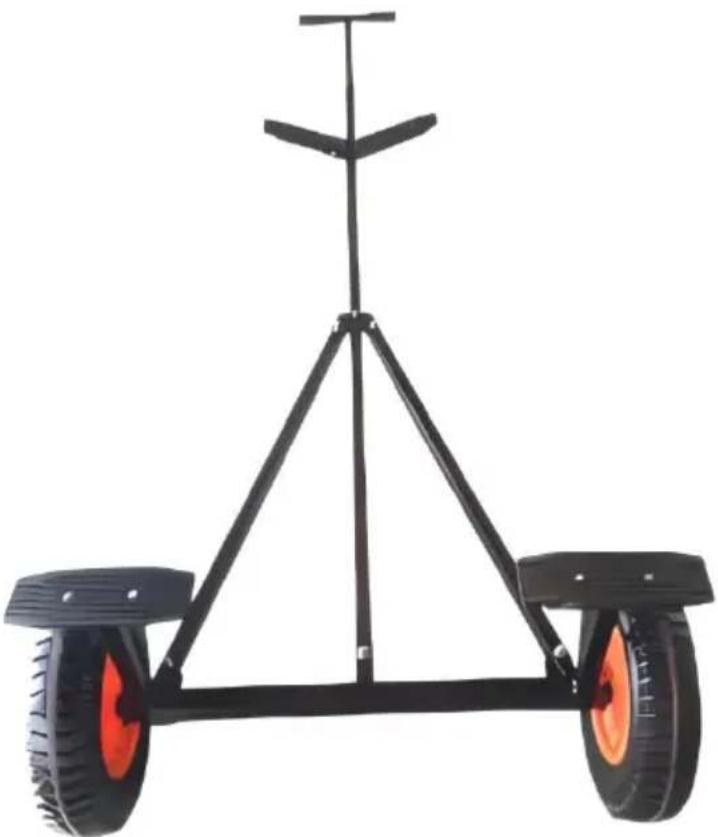

MODELLO:CY420-B

AVVERTIMENTO: Leggi e comprendi tutto istruzioni . Mancato

rispetto di tutti gli istruzioni elencate sotto potrebbe risultare in modo seri infortunio.

1. Controllare che il pneumatico abbia abbastanza carburante prima utilizzo. Se il gas del pneumatico È non Abbastanza, si prega di gonfiare pneumatico prima utilizzo.

2. Controllare se la parte della vite è sciolto, se sì, per favore stringilo. Non sovraccarico.

ATTENZIONE: Si prega di leggere attentamente le istruzioni per un

funzionamento sicuro. Assemblea Precauzioni

1. Montare solo seguendo queste istruzioni. Un montaggio non corretto può creare pericoli.

2. Indossare Occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

4. Tenere gli astanti fuori dall'area durante l'assemblea .

5. Non riunirsi quando si è stanchi o quando sotto l'effetto dell'alcool, droga o farmaco.

6. La capacità di peso e altre capacità del prodotto si applicano a correttamente E prodotto completamente assemblato soltanto.

Utilizzo Precauzioni

PER PREVENIRE GRAVI INFORTUNIO E LA MORTE DALLA

MANCANZA: 1. Non stare seduto, non stare in piedi O scalata SU Ques articolo.

1. Questo prodotto è non a oy. Non fare permettere bambini A giocare co O vicino Questo articolo.

2. Non sollevare oggetti carichi.

3. Per evitare il ribaltamento, spingere/tirare utilizzando solo la maniglia ir dotazione. 5. Utilizzare solo come previsto.

6.Ispezionare prima di ogni utilizzo. Non utilizzarlo Se parti Sono allentati o danneggiati.

1. Dopo l'uso, asciugare prima conservazione da evitare arrugginire Di bulloni che colpisce utilizzo.

SALVA QUESTI ISTRUZIONI

MODEL AND PARAMETERS

Modello	Modello CY420-B
Max. Lordo Rimorchio WT	420 libbre
Dimensioni del prodotto (max.)	Lunghezza x Larghezza x Altezza = 300x108x48 cm
Maniglia regolabile Lunghezza	87.8 / 98 / 108.2 pollice
Ruota	16"
Materiale	Acciaio

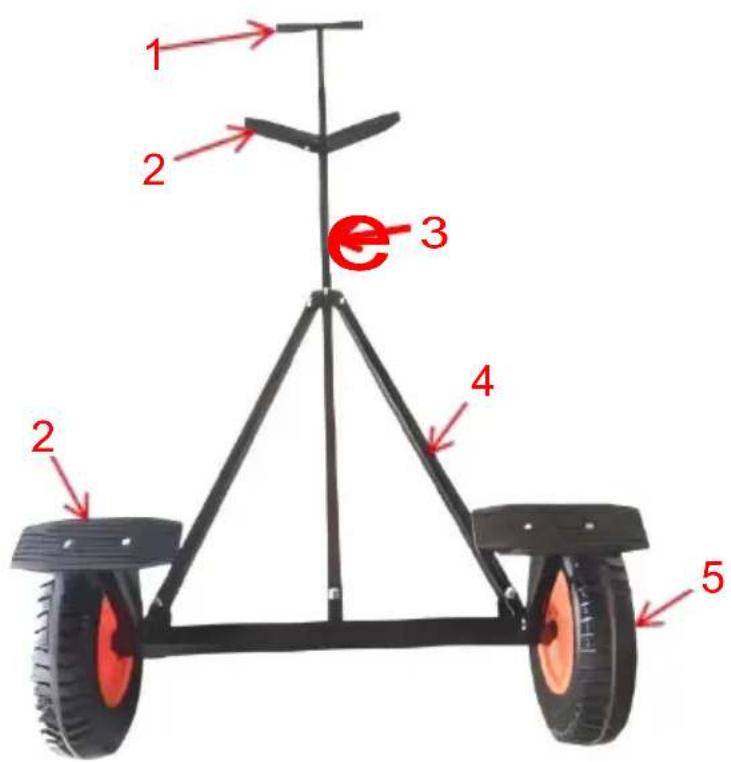

STRUTTURA DIAGRAMMA

1. Maniglia 2. Supporto Tavola 3. Principale Asta 4. Rinforzo Asta 5. Pneumatic Pneumatico

COMPONENTI

UN × 1	B × 3	C × 1
D × 1	E × 1	F × 2
G × 2	H × 2	lo×1
J (M8*20)× 4	E (M8)× 12	L (M10*45) × 9
M (M10) ×10	N × 1	Lo (M20) × 2
La (M10*50) × 1	Quantità × 2	R×1

ASSEMBLY

Utensili necessari

Chiave a bussola

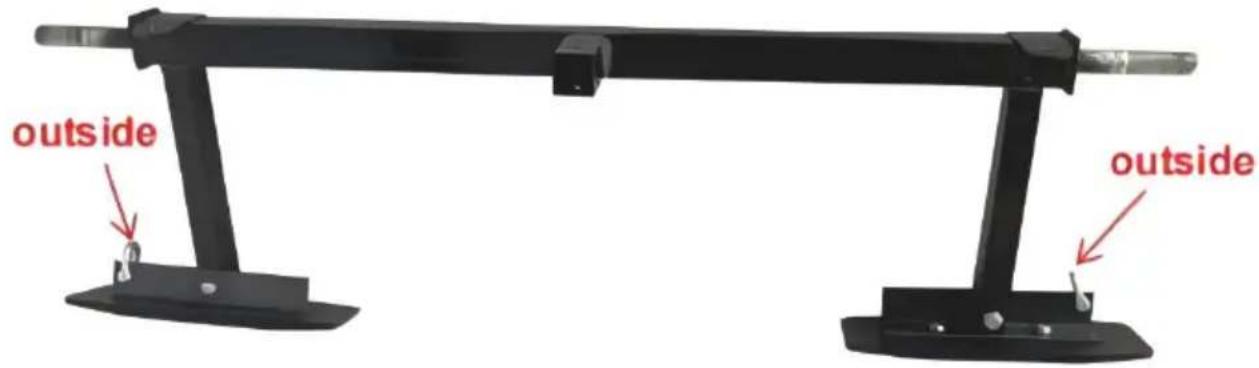

Fare un passo 1: Collega G con M+L e installare Esso su A.

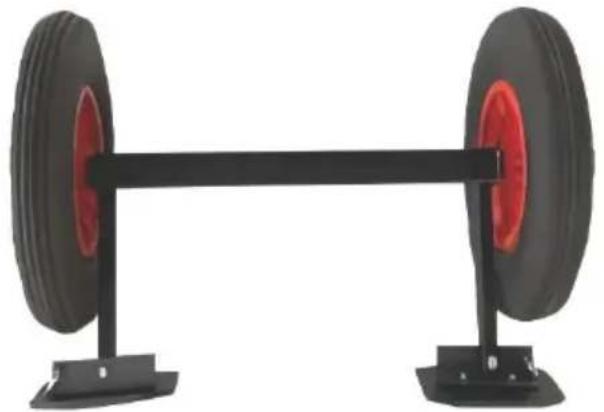

Passaggio 2: Connetti H con O E installare Esso su A.

Passaggio 3: Connetti B con M+L e installare Esso su A.

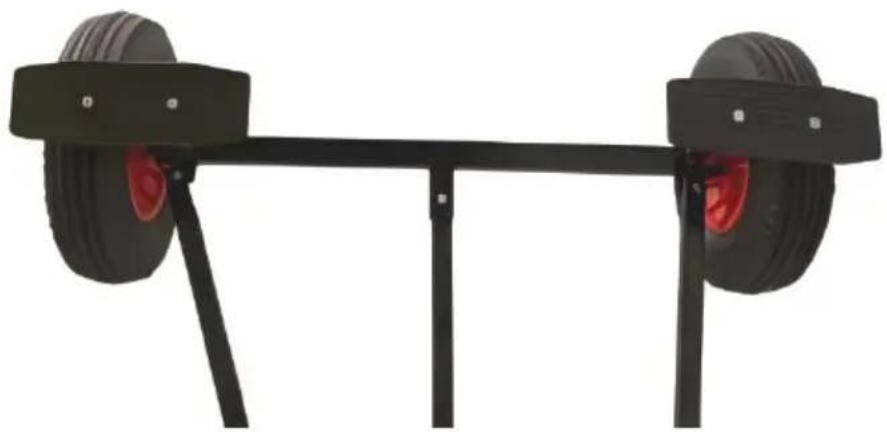

Passaggio 4: Connetti B con M+L e installare su di esso D.

Passaggio 5: Connetti F con J +E E installare Esso SU E.

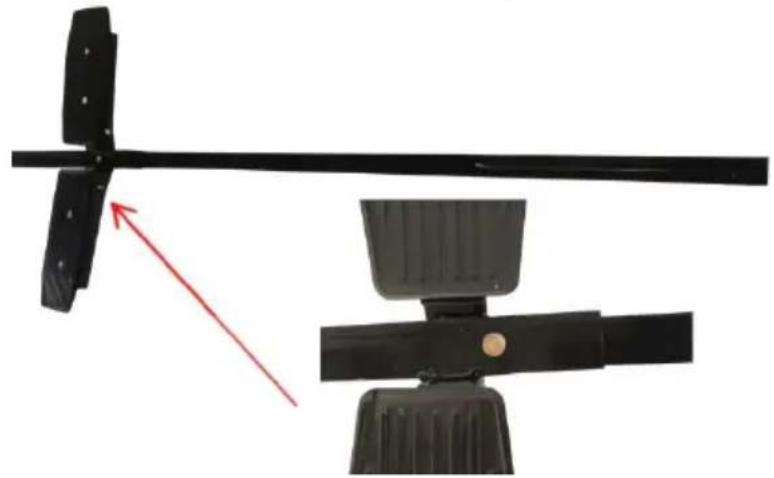

Passaggio 6: Connetti E A D con P + M .

Fare un passo 8 : Riconfermare Quello Tutto parti Sono bloccato, E Poi correttamente gonfiare gli pneumatici, E IL massimo di pneumatico pressione Dovrebbe non superare 24PSI , E suo pronto a andare.

NOTA : Non superare la pressione prescritta per evitare scoppian

MAINTENANCE

• Fare non sovraccaricare.
• Dopo l'uso, Per favore Asciutto Prima magazzinaggio A Evitare arrugginire Di bulloni che colpisce utilizzo.
• Controllare regolarmente i bulloni per allentare ess.

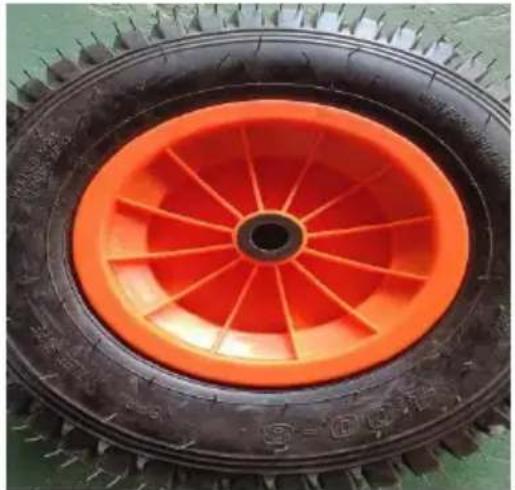

NOTA: Basta aprire manualmente il coprire, rimuovere IL cuscinetto, E aggiungere olio lubrificante dopo aver pulito il cuscinetto o sostituirlo con uno nuovo uno.

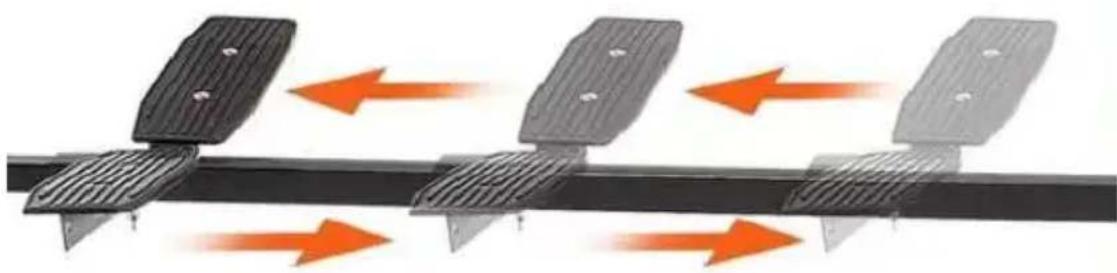

Lunghezza e regolazione del poggiapiedi :

Per ottenere la regolazione della lunghezza, far scorrere il poggiapiedi avanti e indietro e tirare l'asta di regolazione.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E- CrossStu Società a responsabilità limitata

Magonza Via della Terra .69, 60329 Francoforte Sono Principale .

UK

REP

YH CONSULENZA LIMITATO.

C/ O YH Consulenza Limitato Ufficio 147, Centurione

Casa, Londra Strada, Staines - upon - Thames, Surrey, TW 18 4 AX
