BEDIENUNGSANLEITUNG TC4268 Vevor

Um auf das Installationsvideo zuzugreifen, scannen Sie bitte den QR-C

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung un Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Proab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technolo Software-Updates informieren.

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Gartenanhänger sicher tragen kann.
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Montagediagramm dieses Handbuchs. Packen Sie alle Teile an einem sauberen Arbeitsbereich aus und trennen Sie sie.
9. Es wird geschätzt, dass die Installation dieses Produkts von 2 Personen in 20 Mi abgeschlossen werden kann.
10. Da für die Montage dieses Produkts eine große Anzahl Schrauben erforderlich ist, wir Ersatzschrauben mitgeliefert. Sie müssen sich also keine Sorgen machen, wenn Abschluss der Produktmontage noch Schrauben übrig sind.

Vorsichtsmaßnahmen treffen

1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel dessen Nähe zu spielen.
3. Überschreiten Sie nicht die angegebene Gewichtskapazitäten.
4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einer beladenen Gartenanhänger sicher tragen kann.
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sir

BEWAHREN SIE DIESES HANDBUCH AUF

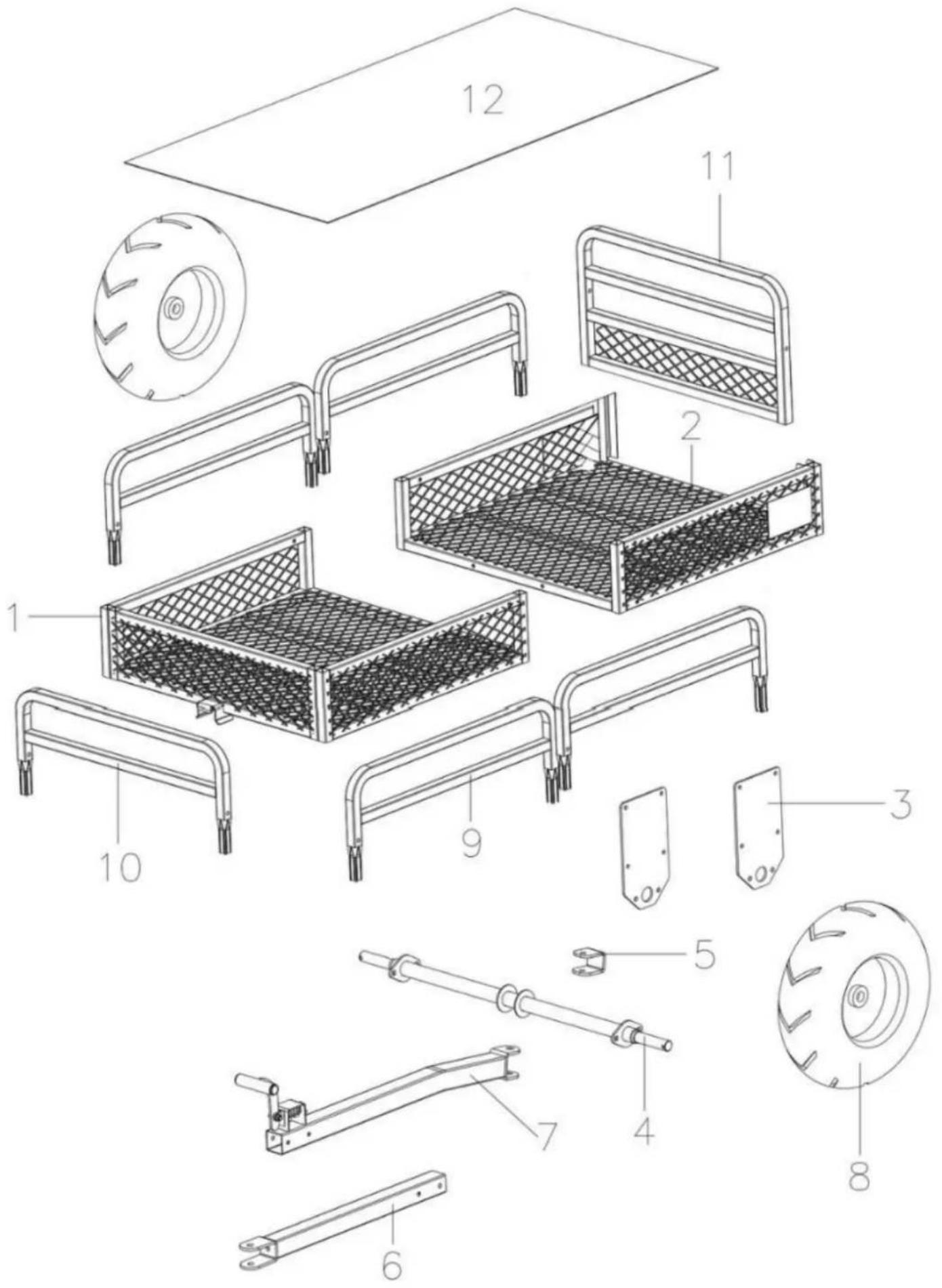

PARTS LIST

Nr.	Erklärendes Diagramm	Nr.	Erklärendes Diagramm

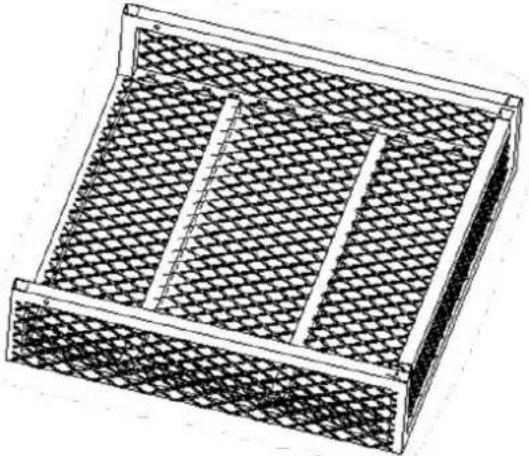

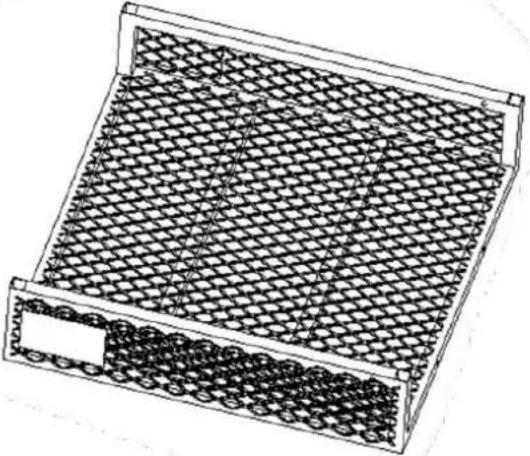

1	Rahmen A	2	Rahmen B
3	Feste Platte X2	4	Achse
5	U-förmiges Teil	6	Pleuelstange A
7	Pleuelstange B	8	Rad X2
9	Linke und rechte Leitplanken X4	10	Vorderes Geländer

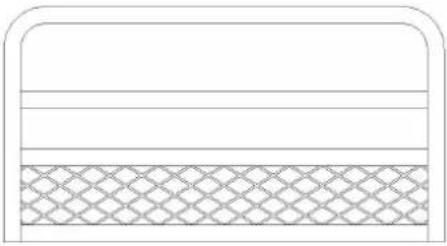

11	Hinteres Geländer	12	Kunststoffmatte
Nr.	Erklärendes Diagramm			Menge
A	Schraube M8*70 mm			5
B	Schrauben M8* 45 mm			8
C	Schrauben M10* 25 mm			4
D	Waschmaschine 50 * 3 mm			4
E	Schrauben M1 2 * 90 mm			1
F	O - Splint			2
G	Stift			1
H	R - Splintbolzen			1
ICH	D -Typ Splint			4

1. Richten Sie Rahmen A (Nr. 1) und Rahmen B (Nr. 2) in den richtigen Positionen au Wagenfläche nach unten).
2. Bei der Befestigung des Rahmens mit Schrauben ist zu beachten, dass die Unterlegs entsprechend den Vorgaben in der Detailzeichnung verwendet werden müssen.
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 2

B x4 Schraube M8* 45

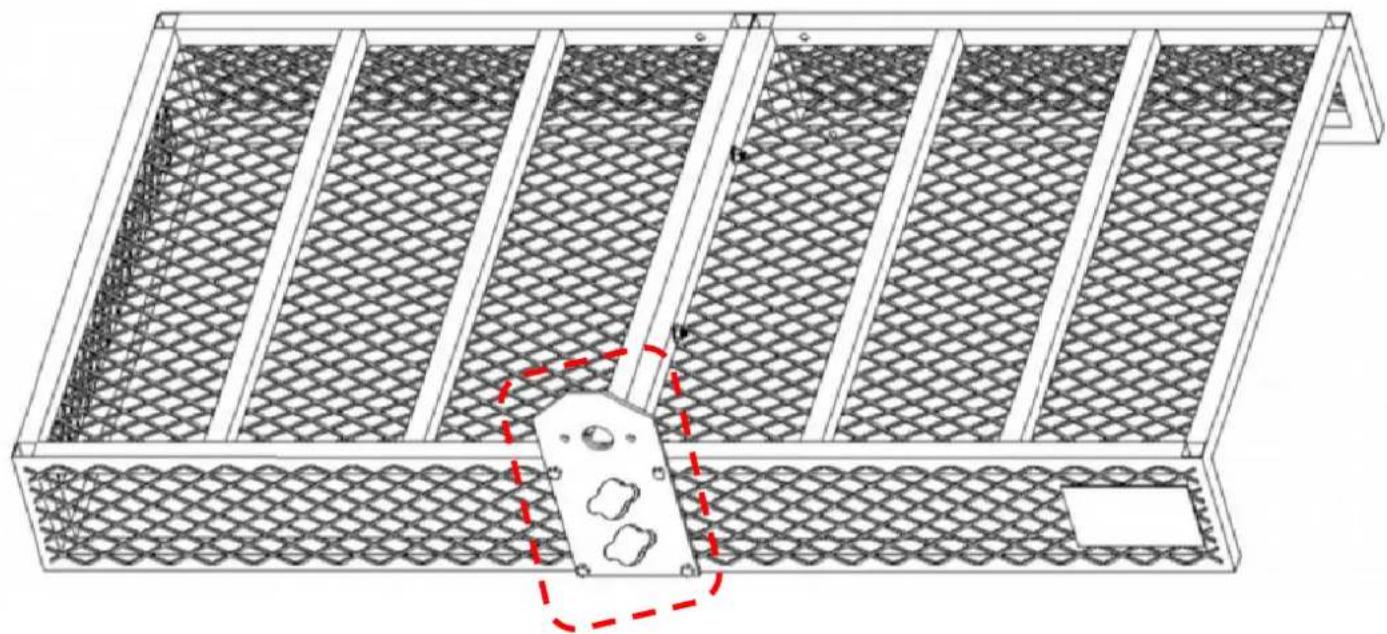

1. Installieren Sie die feste Platte (Nr. 3) am Rahmen.
2. Setzen Sie in die Befestigungslöcher zuerst die Schraube (Nr. B) ein. Setzen Sie da Unterlegscheibe und n ut in der Reihenfolge zur Befestigung .
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

SCHRITT 3
4 x1	C x2 Schraube M10* 25

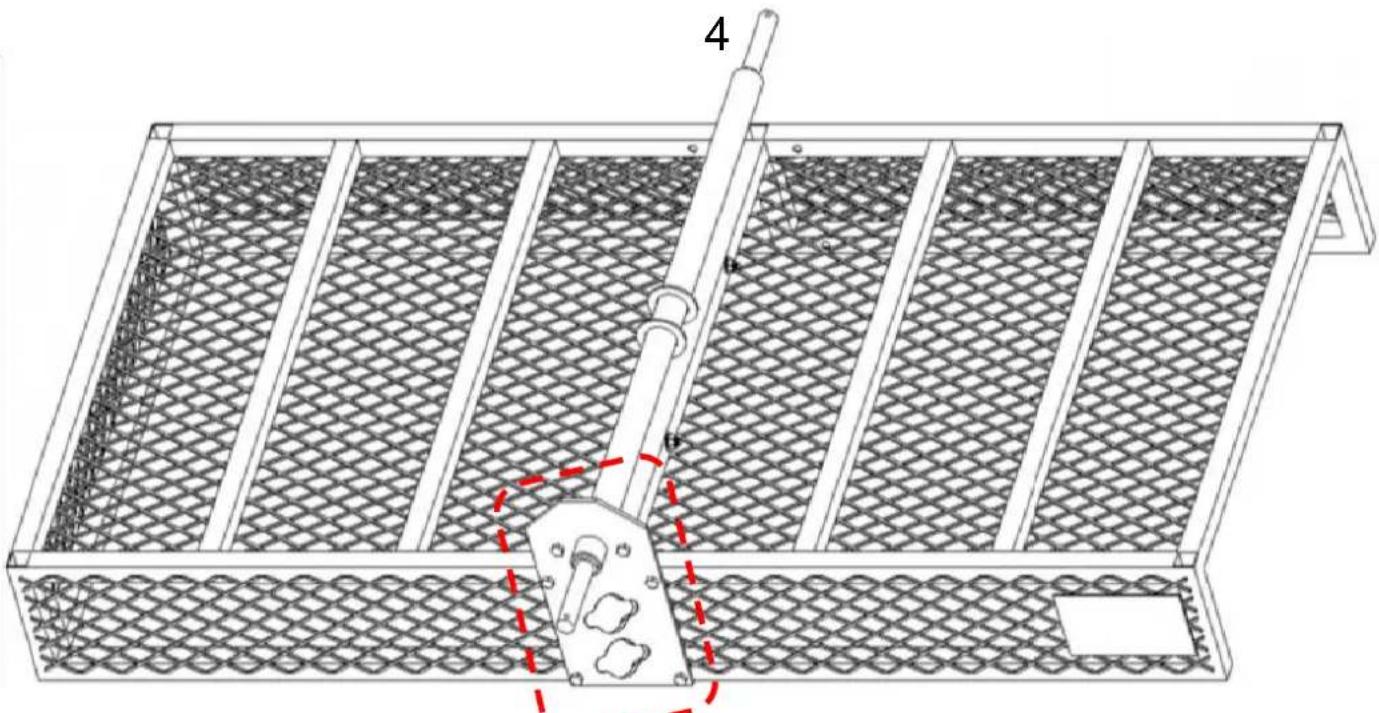

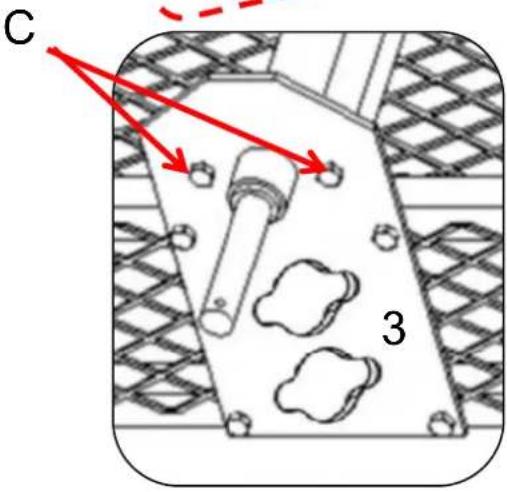

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schraube (Nr. C ) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut der Reil3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .
2. Setzen Sie die Schraube (Nr. C ) in die Verbindungslöcher zwischen der Achse und Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut der Reil
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

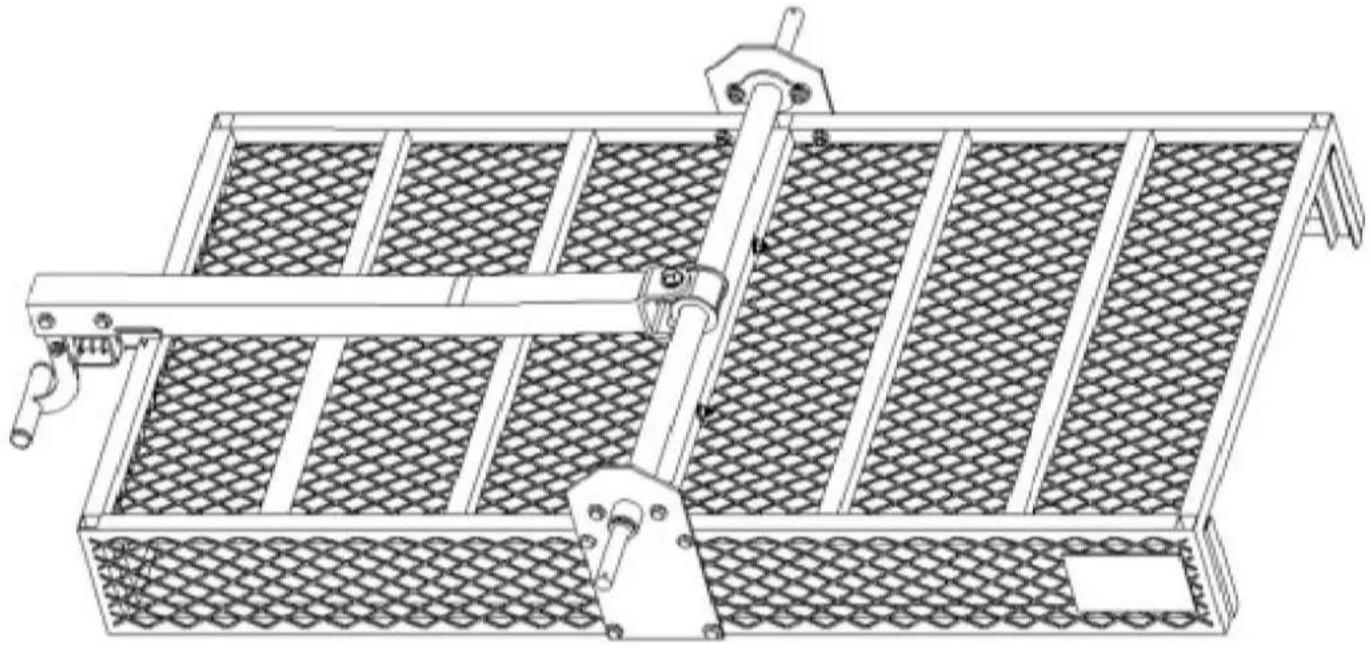

SCHRITT 4

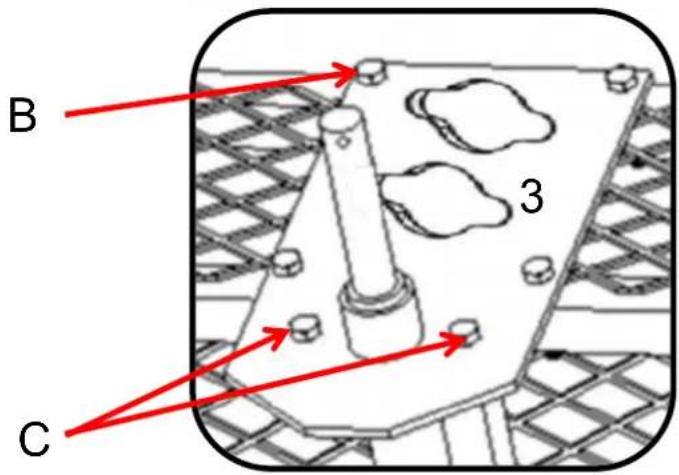

3 x1	B x4Schrauben M8* 45	C x2 Schraube M10* 25

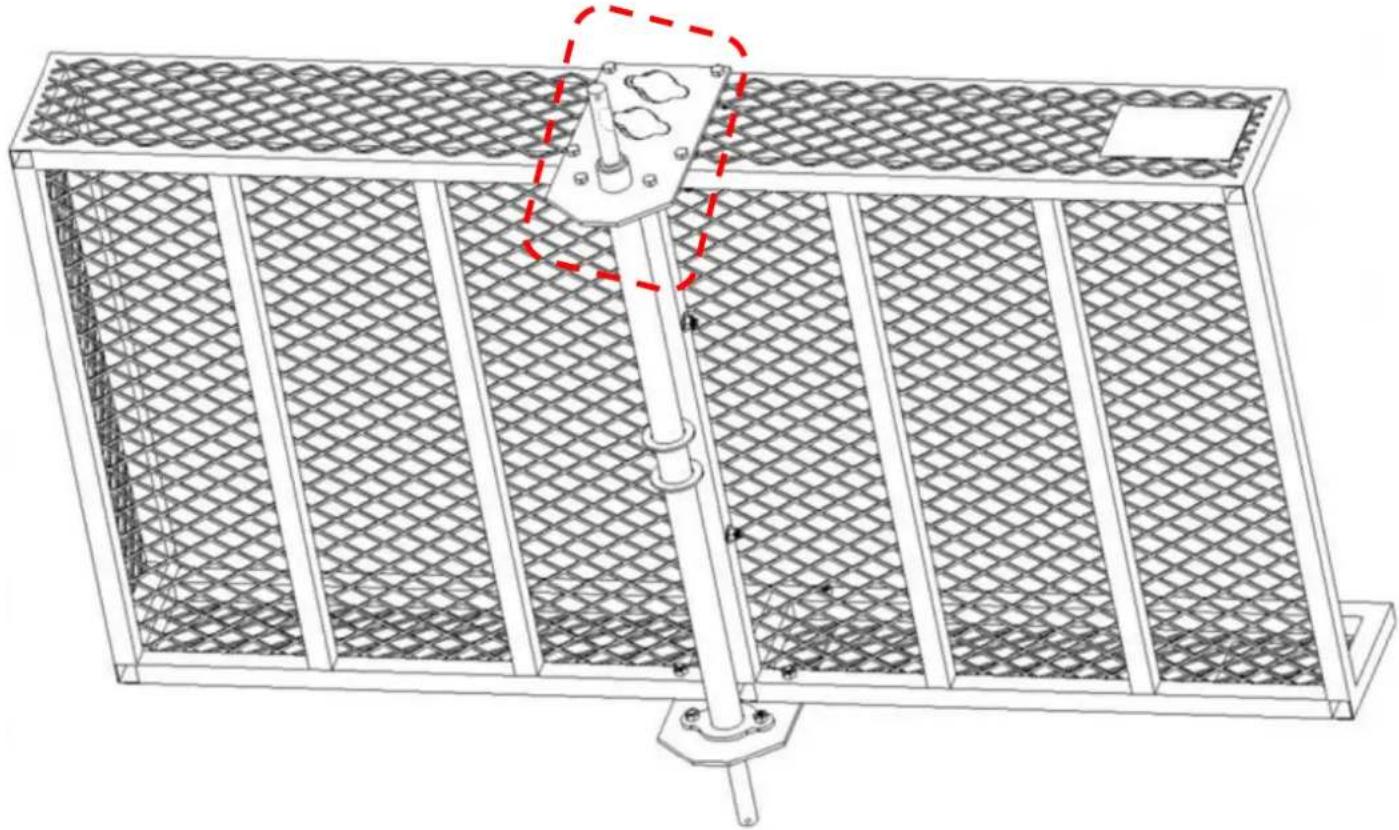

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .2. Setzen Sie die Schrauben (Nr. B) und (Nr. C ) in die Verbindungslöcher zwischen defesten Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut c3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

1. Setzen Sie die Achse (Nr. 4) in die Löcher der festen Platte (Nr. 3) ein .
2. Setzen Sie die Schrauben (Nr. B) und (Nr. C ) in die Verbindungslöcher zwischen de festen Platte ein. Legen Sie dann auf der anderen Seite die Unterlegscheibe und n ut d
3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

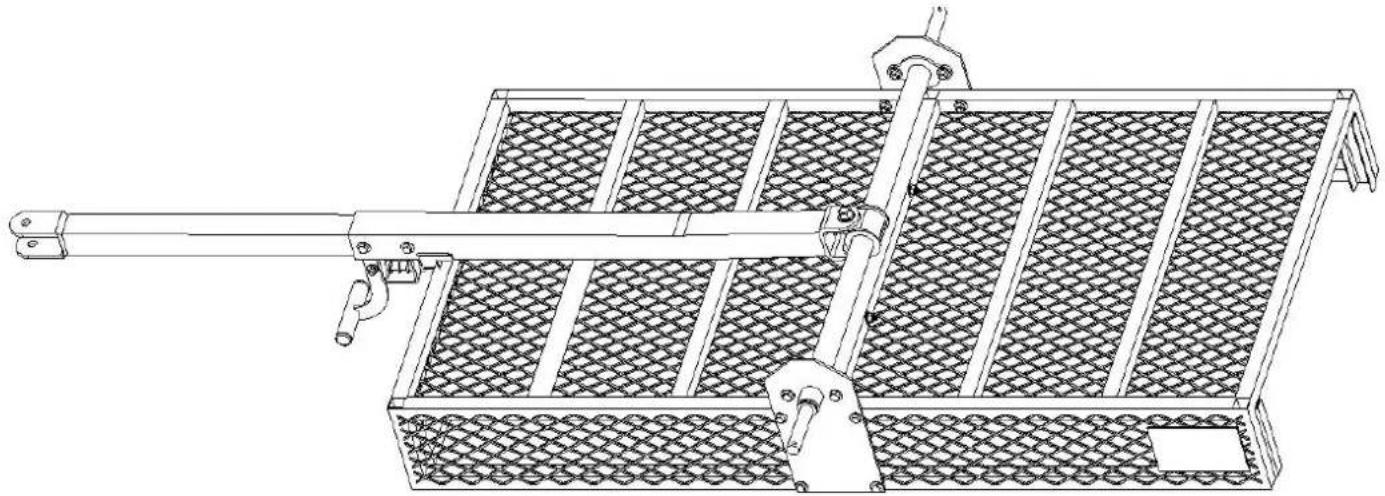

SCHRITT 5
Ex1	5 x1	7 x1

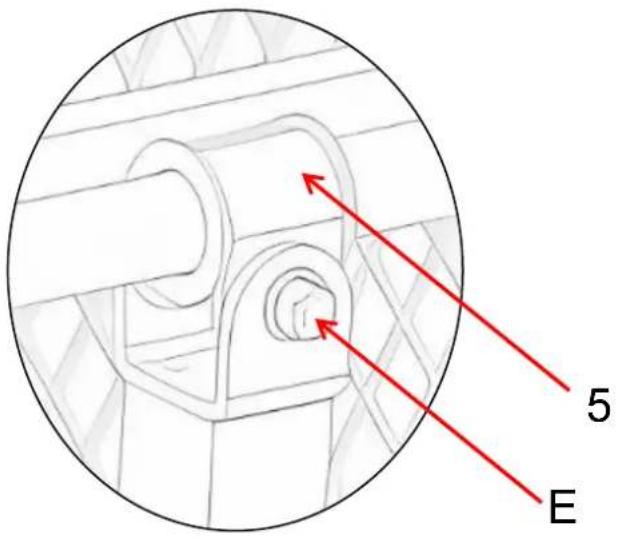

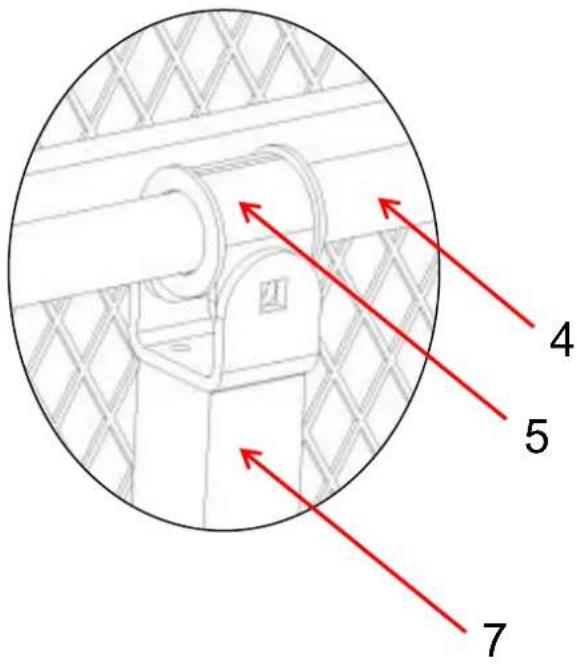

7. Platzieren Sie das U-förmige Teil (Nr. 5) in der mittleren Position der Achse (Nr. 4)8. Richten Sie das U-förmige Teil (Nr. 5) und die Verbindungsstange B (Nr. 7) mit der

Löcher.9. Führen Sie die Schraube ( Nr. E ) durch die Löcher der beiden Verbindungsstangen Sie dann die Mutter auf.
SCHRITT 6
A x2 SchraubeM8*70	6 x1
STEP-1 STEP-2

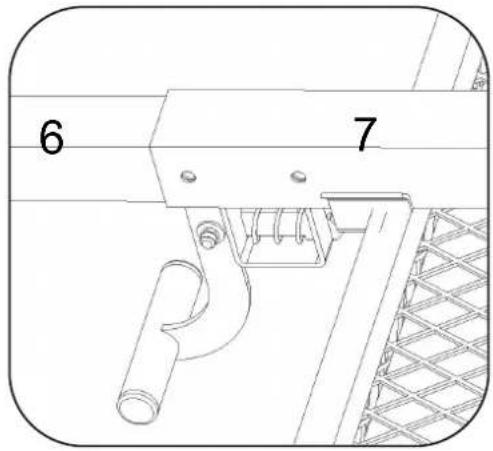

1. Stecken Sie Pleuelstange A (Nr. 6) und Pleuelstange B (Nr. 7) ineinander.

STEP-1
STEP-2

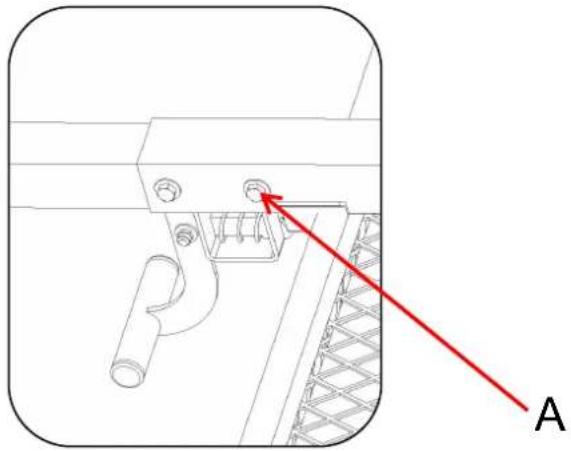

(Nr. A) einsetzen und Unterlegscheibe auflegen in die Anschlusslöcher und setzen Sie da Unterlegscheibe und Mutter der Reihe nach auf die andere Seite. 3. Ziehen Sie sie abschließend fest, um die Verbindung zu sichern.

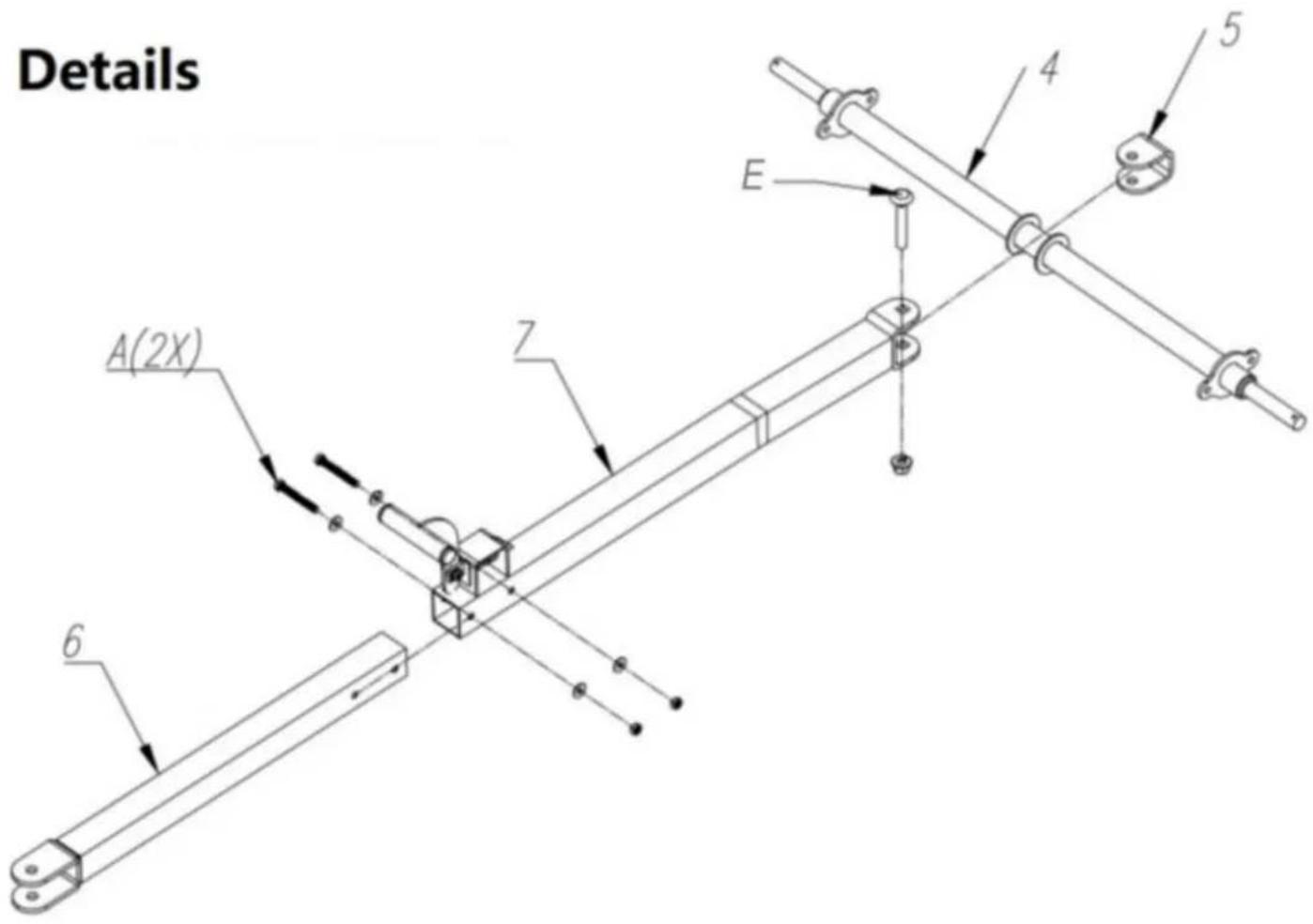

Details A(2X) E 7 6 4 5

SCHRITT 7
F x2	D x4	8 x2

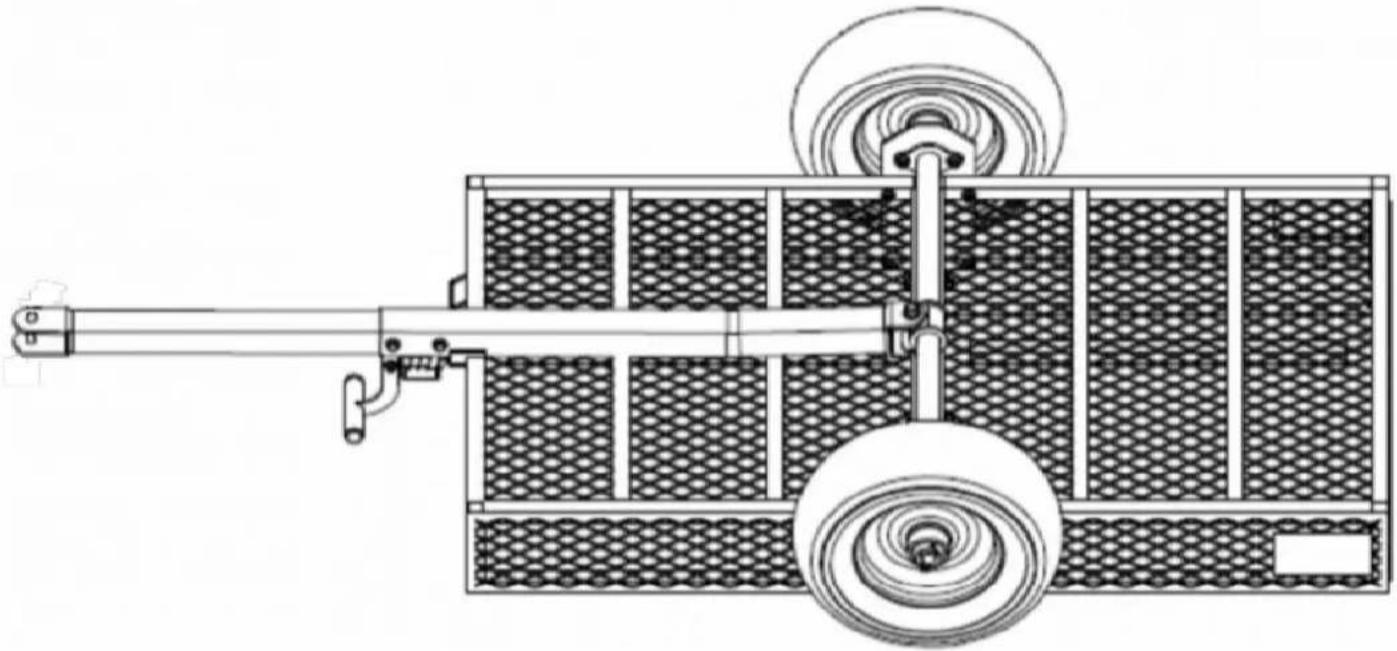

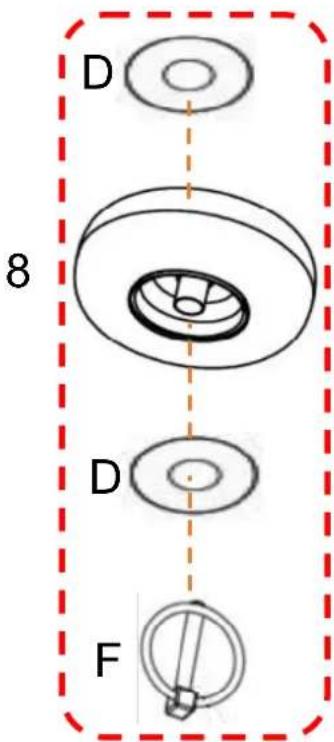

5. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads Sie dann das Rad (Nr. 8). in der dafür vorgesehenen Position.6. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp

1. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf die Befestigungswelle des Rads Sie dann das Rad (Nr. 8). in der dafür vorgesehenen Position.
2. Setzen Sie zuerst die Unterlegscheibe (Nr. D) auf und stecken Sie dann den O-Sp

das entsprechende Loch auf der Montagewelle.3. Hinweis: Der Aufblasanschluss sollte nach außen zeigen.
SCHRITT 8
G x1	H x1

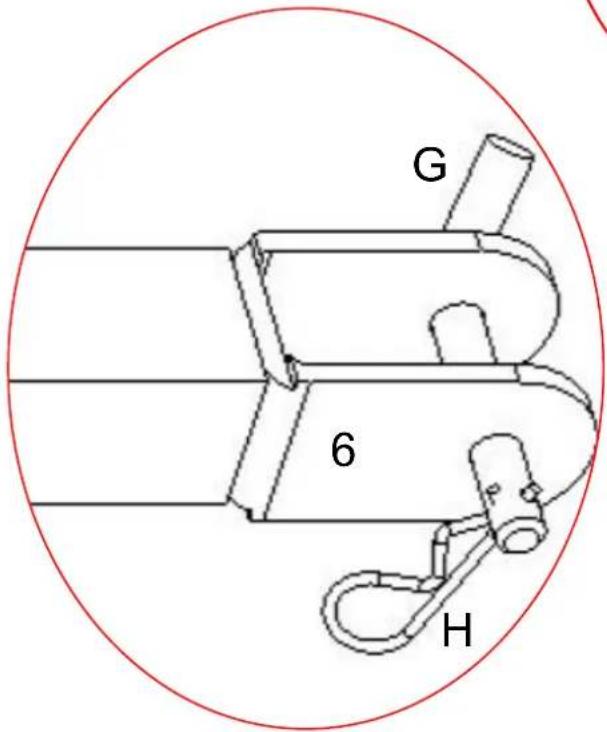

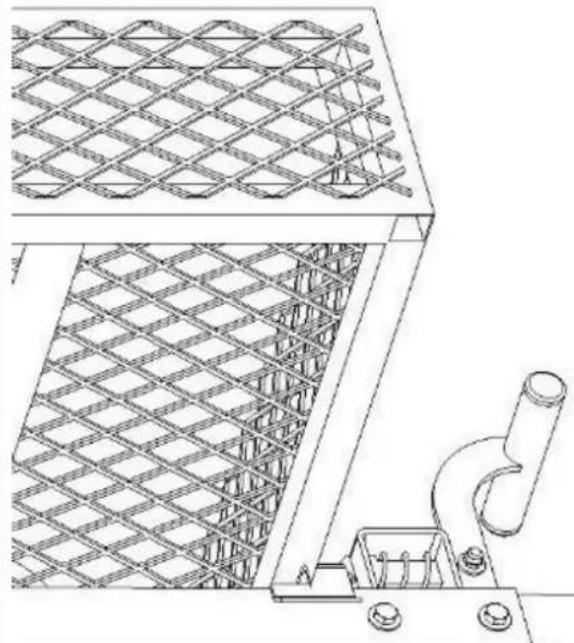

1. Setzen Sie den Stift (Nr. G) in die Pleuelstange A (Nr. 6) ein.
2. Stecken Sie den Splintstift vom Typ R (Nr. H) in das Loch des Stifts (Nr. G).

SCHRITT 9

Installieren Sie die 4 linken und rechten Leitplanken (Nr. 9 ) an der linken und rechten Rahmens.
SCHRITT 10

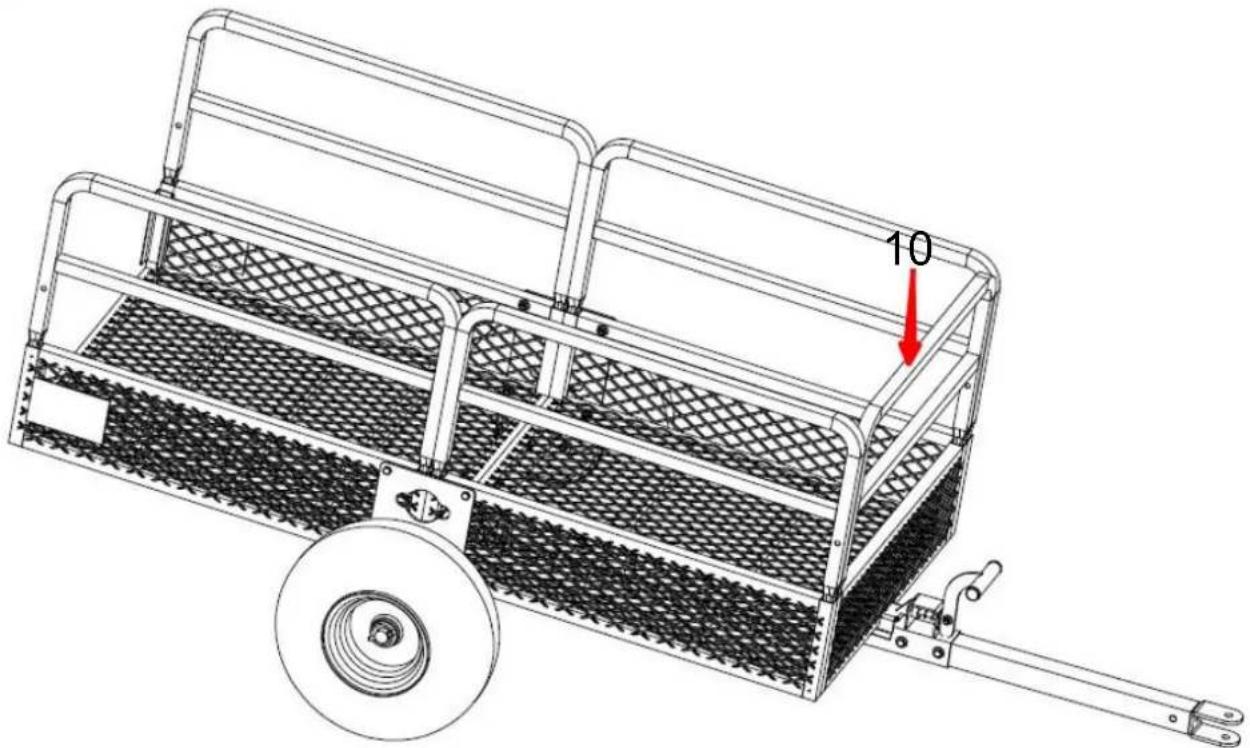

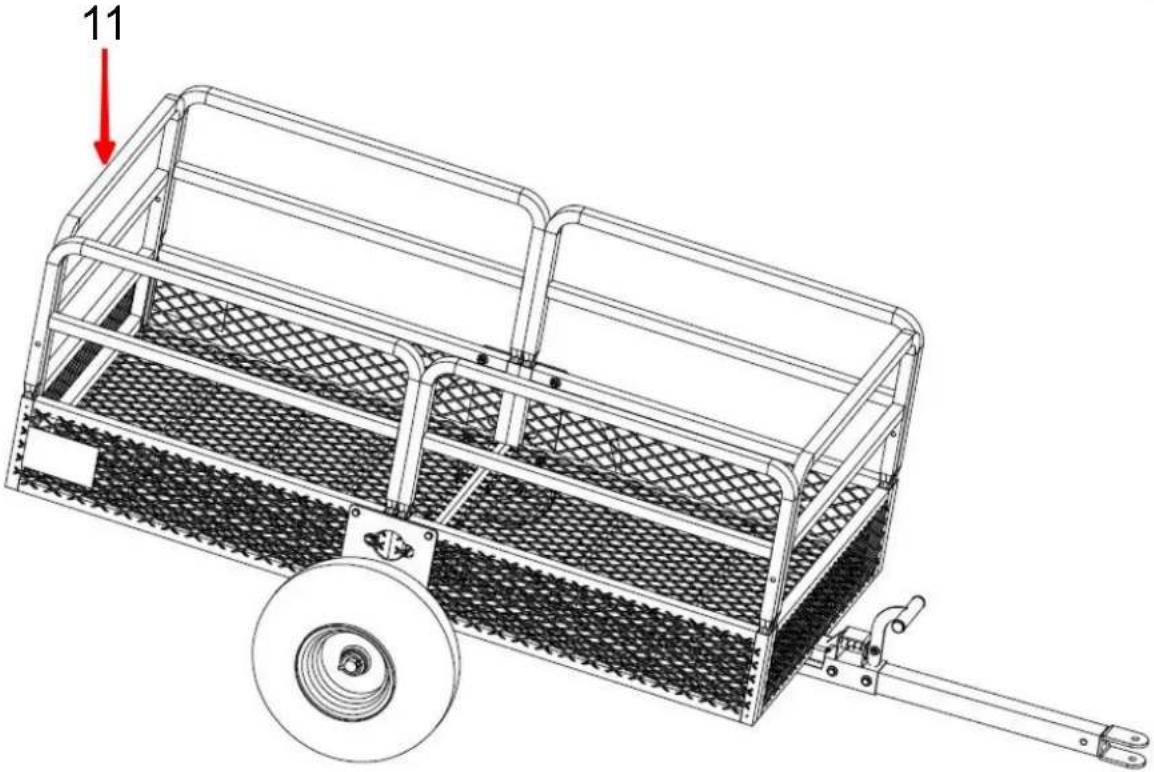

1. Montieren Sie das vordere Geländer (Nr. 10) an der linken und rechten Seite des2. Montieren Sie das hintere Geländer (Nr. 11) an der linken und rechten Seite des
SCHRITT 11
Ich x4	12 x1

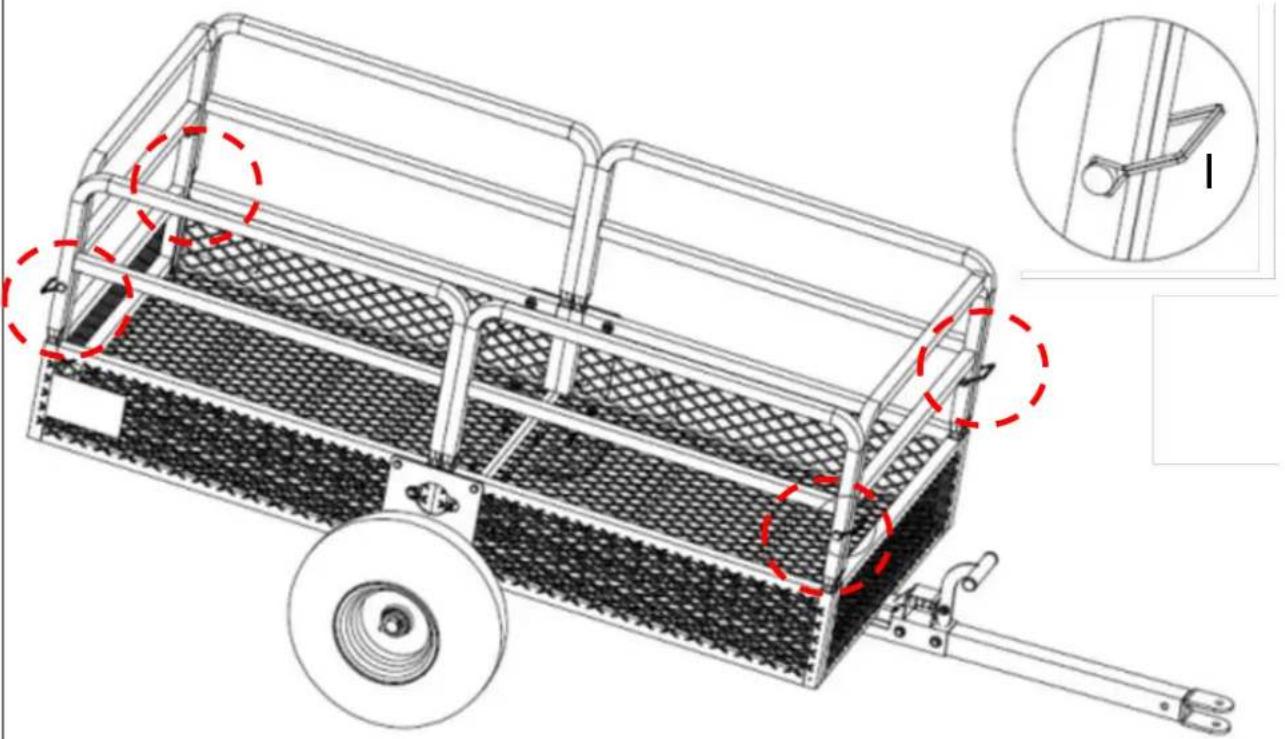

Befestigen Sie alle Geländer an den vier Ecken mit D-Splinten (Nr. I).

12

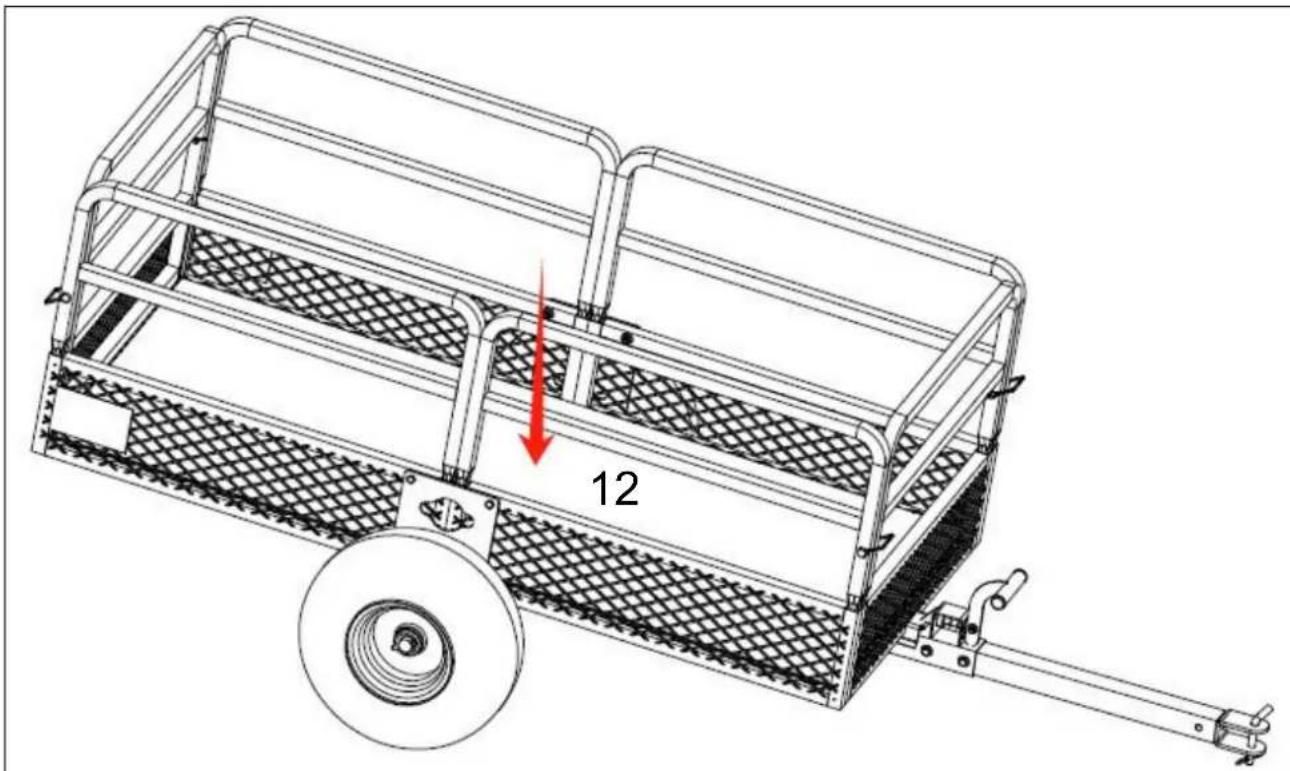

Legen Sie die Kunststoffmatte (Nr. 12) flach in die Ladefläche des Wagens.

PRODUCT PARAMETER

Modell	TC42 6 8
Volumen	15 Kubikfuß
Wagengröße	1370*710*395mm / 54*28*15,5 Zoll
Maximale Ladekapazität	1 5 00 LBS

Modell	TC42 7 8
Volumen	22 Kubikfuß
Wagengröße	1490*735*575mm / 58,6*28,9*22,6 Zoll
Maximale Ladekapazität	1 6 00 LBS

Modell	TC4288
Volumen	28 Kubikfuß
Wagengröße	1524*810*635mm / 60*32*25 Zoll
Maximale Ladekapazität	1765 LBS

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
