Type de produit	Pompe à graisse pneumatique
Marque	Vevor
Modèle	FF-23
Modèles compatibles	FF-23, FF-23A
Rapport de pression	50:1
Pression de sortie	30 - 40 MPa
Pression d'alimentation en air	0,6 - 0,8 MPa
Débit d'huile	740 g/min
Alimentation	Air comprimé
Fonctions principales	Graissage pneumatique des pièces mécaniques
Entretien et nettoyage	Nettoyer la tête de pompe et le pistolet après chaque usage. Vérifier régulièrement les joints d'étanchéité. Utiliser un filtre à air pour l'entrée d'air.
Sécurité	Porter des lunettes et bouchons d'oreilles. Ne pas pointer le pistolet vers une personne. Débrancher la source d'air avant entretien. Ne pas laisser sans surveillance.
Pièces détachées et réparabilité	Contacter le revendeur ou le fabricant pour les pièces de rechange. Remplacer la bague d'étanchéité en cas de fuite.
Température ambiante recommandée	Utilisation en intérieur ou abrité
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - FF-23 Vevor

Quelle est la pression d'alimentation en air requise pour la pompe FF-23 ?

La pression d'alimentation en air doit être comprise entre 0,6 et 0,8 MPa. Ne pas dépasser cette pression pour éviter d'endommager la pompe.

Comment installer la pompe à graisse FF-23 ?

Installez d'abord le bouchon du seau à graisse et la poignée en serrant les boulons à l'arrière. Montez le ressort, la ventouse et verrouillez avec le circlip. Connectez le tuyau à l'entrée de la pompe et à la source d'air, puis réglez la pression d'admission via la soupape de pression.

Que faire si la pompe ne fonctionne pas ?

Vérifiez si la glissière interne est lâche : installez la plaque de chargement et serrez les vis. Si la sortie est bloquée, nettoyez-la. Assurez-vous que la viscosité de la graisse est adaptée (1~2# en hiver, 2# au printemps/automne, 2~3# en été).

Comment entretenir la pompe FF-23 ?

Après chaque utilisation, débranchez la source d'air et nettoyez le pistolet et la tête de pompe. Évitez de plier excessivement le tuyau. Si le produit n'est pas utilisé longtemps, nettoyez-le soigneusement et rangez-le dans un endroit sec.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection et des bouchons d'oreilles. Ne pointez jamais le pistolet vers le visage de quelqu'un. Ne consommez pas d'alcool ou de drogues avant utilisation. Les mineurs ne doivent pas utiliser cet appareil.

Quelle graisse utiliser avec la pompe FF-23 ?

Utilisez une graisse de viscosité adaptée à la saison : 1~2# en hiver, 2# au printemps et automne, 2~3# en été. Une viscosité trop élevée peut entraîner un débit anormal.

Comment résoudre un débit d'huile anormal ?

Vérifiez que la glissière interne est bien positionnée (ajustez-la si nécessaire). Assurez-vous que la pression d'air d'admission est stable et ajustez la soupape de pression. Si la graisse est trop visqueuse, choisissez une viscosité plus faible.

Que faire si de la graisse s'échappe de la pompe ?

Cela peut être dû à l'usure de la bague d'étanchéité. Remplacez la bague d'étanchéité pour résoudre le problème. Contactez le revendeur si nécessaire.

Puis-je utiliser la pompe sans filtre à air ?

Non, l'air entrant dans la pompe doit être filtré pour éviter d'endommager la pompe à graisse. Utilisez un filtre à air adapté.

Où trouver des pièces de rechange pour la pompe FF-23 ?

Les pièces de rechange sont disponibles auprès du revendeur ou du fabricant. Pour une assistance technique, rendez-vous sur www.vevor.com/support.

MODE D'EMPLOI FF-23 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

POMPE À GRAISSE - MANUEL DE L'UTILISATEUR

MODÈLE : FF-23A, FF-23

1. Lisez attentivement et comprenez toutes les INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION avant d'utiliser l'appareil.
2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures graves.

RÈGLES DE SÉCURITÉ GÉNÉRALES

1. Portez des lunettes de protection. Pendant le fonctionnement, la poussière, les étincelles et les débris sont nocifs pour les yeux.
2. Le produit génère du bruit pendant son fonctionnement. Il est recommandé de porter des bouchons d'oreilles.
3. Soyez extrêmement prudent et faites preuve de bon sens lors de l'opération. Ne consommez jamais d'alcool, de drogues ou de médicaments sur ordonnance. Ne faites pas fonctionner l'appareil si vous êtes fatigué. Lisez les instructions sur les médicaments que vous prenez pour voir s'ils affectent votre jugement et vos réflexes. En cas de doute, n'utilisez pas cet appareil.
4. Les mineurs ne doivent pas utiliser ce produit pour éviter les accidents ou les blessures.
5. La pression de l'air de la source d'air doit être maintenue stable, afin de ne pas affecter le travail et la durée de vie du produit.
6. Habillez-vous convenablement. Ne portez jamais de vêtements amples ni de cheveux longs et gardez les cheveux et les vêtements éloignés de ce produit.
7. La pression d'admission ne doit pas dépasser la pression spécifiée dans le manuel.
8. Débranchez la source d'air lors de l'entretien ou du remplacement de l'appareil.

Précautions

1. S'il y a un problème de qualité et qu'il ne peut pas être réparé par du personnel non professionnel, veuillez contacter le revendeur ou le fabricant pour obtenir de l'aide.
2. Lors de l'utilisation, veuillez tenir le pistolet à graisse légèrement ; ne le posez pas au sol à volonté, car la tête est tranchante, pour éviter les blessures ou la sortie de graisse résiduelle à l'intérieur.
3. Ne pointez pas l'arme vers le visage d'une personne lorsqu'elle est utilisée.
4. Après utilisation, essuyez la tête de pompe et le pistolet à graisse. Vérifiez régulièrement si la machine est complète et fonctionne correctement.
5. Les tubes de graisse ne doivent pas être pliés, tordus ou étirés.
6. Une pression excessive endommage la tête et l'équipement du pistolet à graisse.
7. Les accessoires défectueux doivent être remplacés immédiatement.
8. Chaque fois que le pistolet à graisse est remplacé, la source de gaz doit être fermée sans pression.
9. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé ; fermez-le toujours avant de quitter la zone de travail et attendez que l'appareil s'arrête complètement.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	FF-23A	FF-23
Volume d'huile	740g /min	740g /min
Rapport de pression	50:1	50:1
Pression de sortie	30-40MPa	30-40MPa
Alimentation en air Pression	0,6 ~ 0,8 MPa	0,6 ~ 0,8 MPa

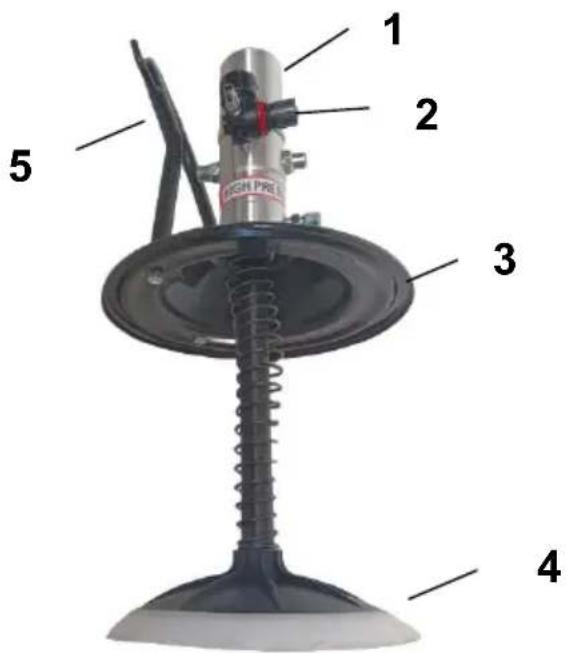

FF-23A

1. 1. Pompe à graisse 2. Soupape de pression et entrée 3. Bouchon d'eau à graisse 4. Ventouse 5. Poignée

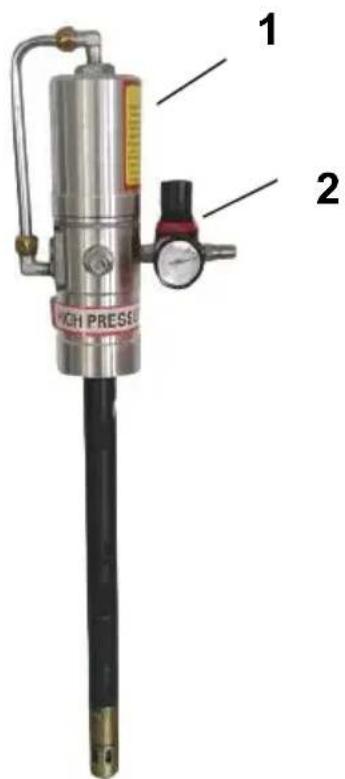

FF-23 :

1. Pompe à graisse 2. Soupape de pression et entrée

INSTRUCTIONS D'UTILISATION

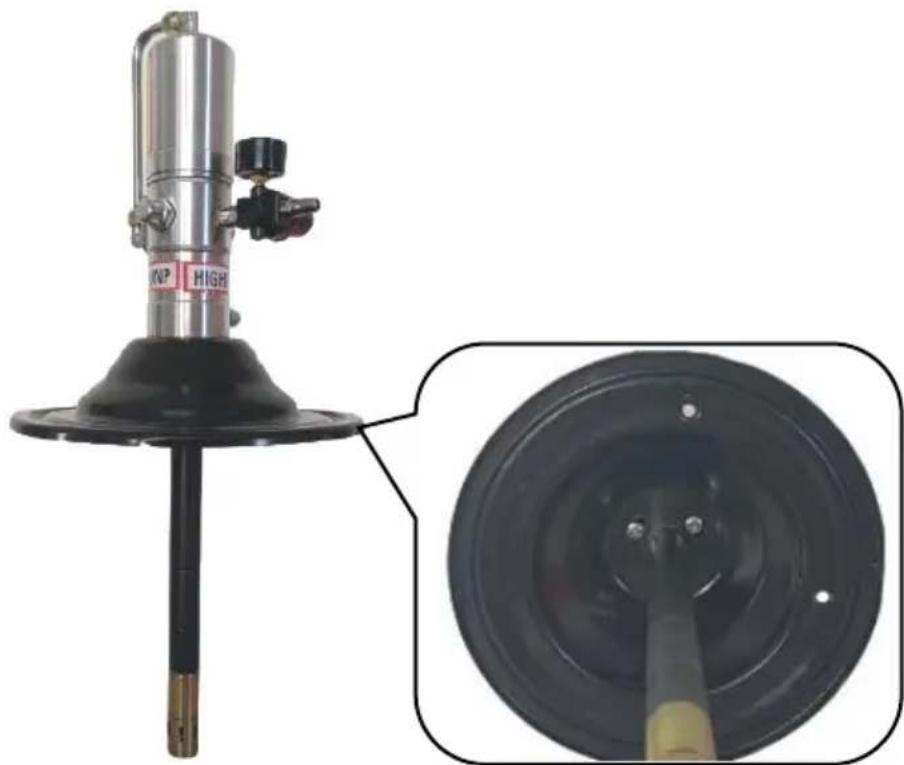

Étape 1 : Installez le bouchon du seau à graisse. Serrez les boulons à l'arrière.

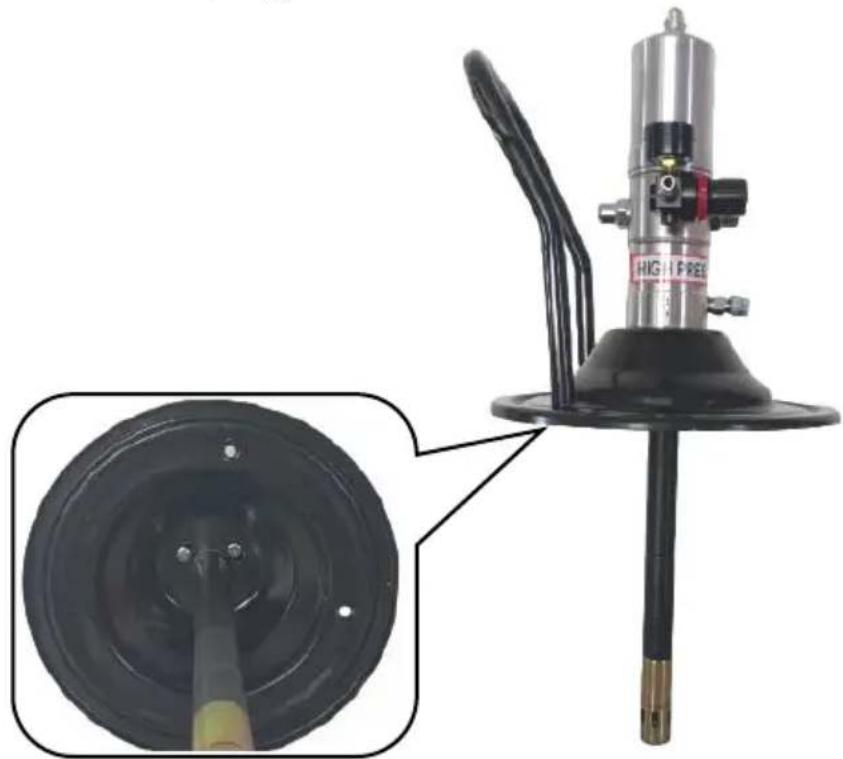

Étape 2 : Installez la poignée. Serrez les boulons à l'arrière.

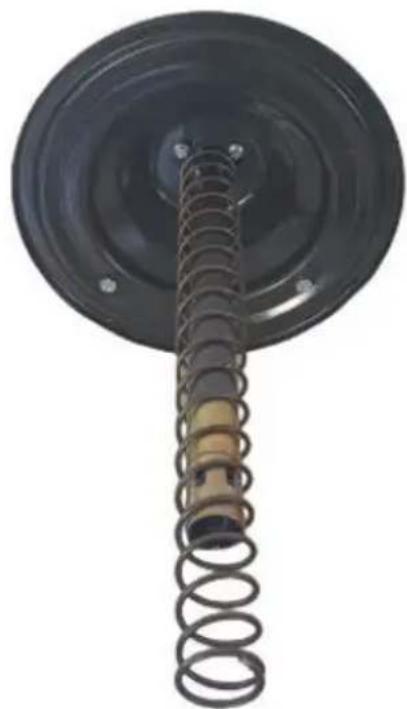

Étape 3 : Installez le ressort.

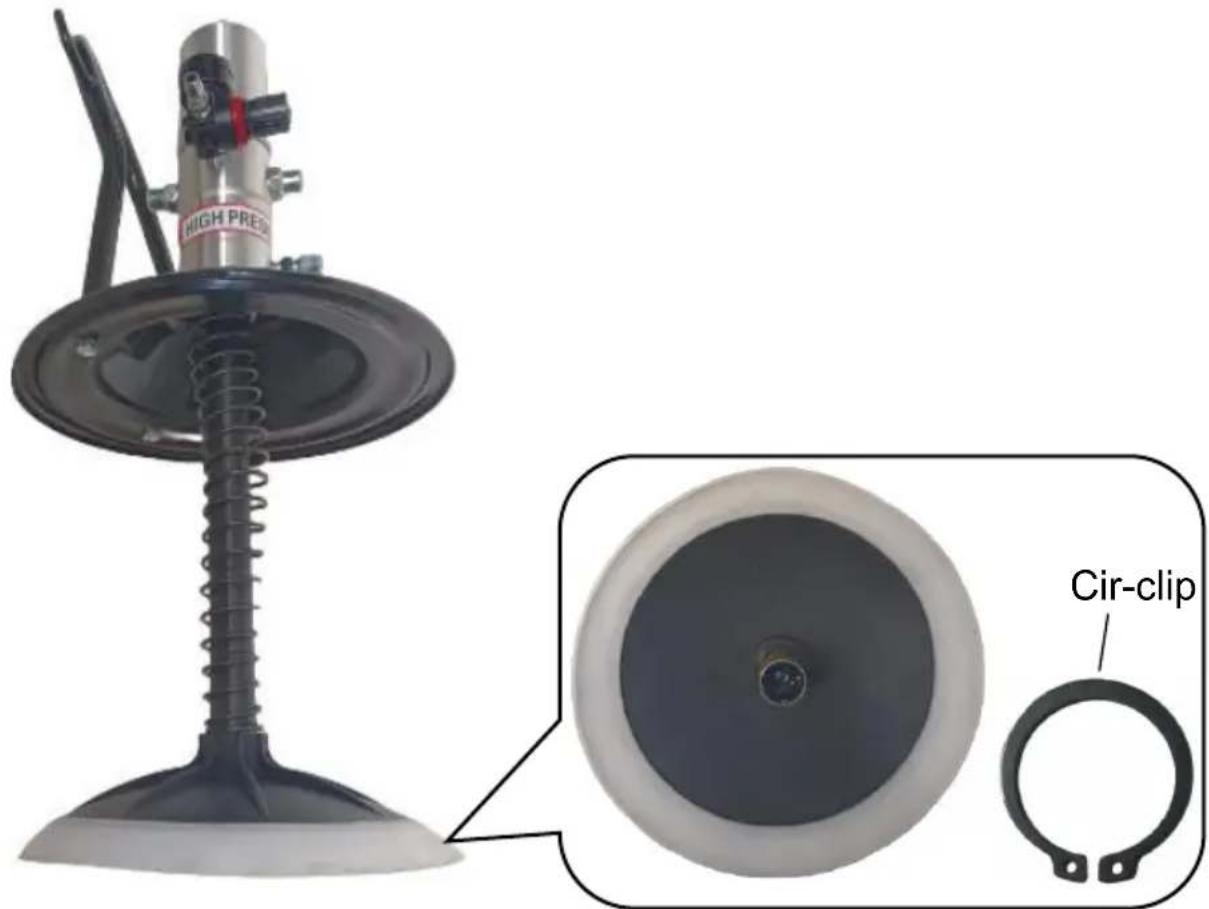

Étape 4 : Installez la ventouse, appuyez sur la ventouse et verrouillez avec le circlip.

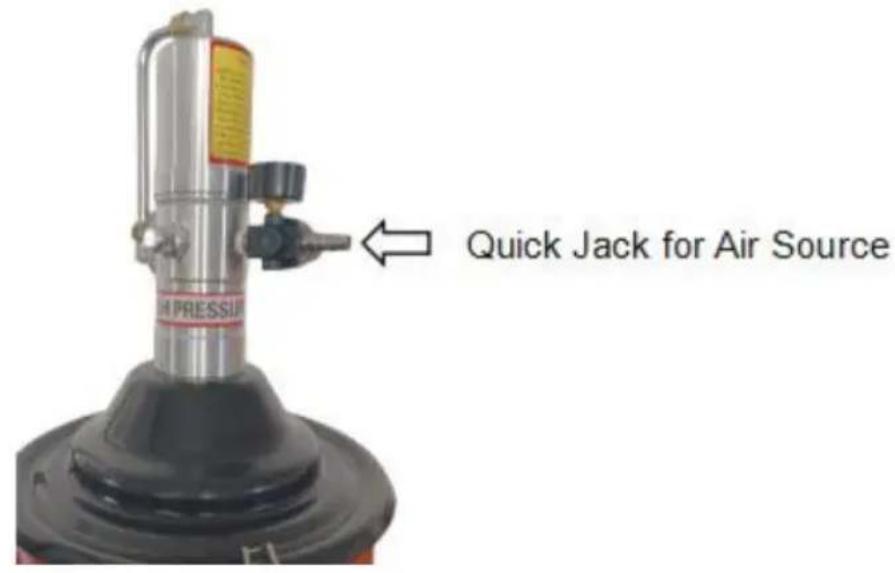

Étape 5 : Connectez le tuyau à l'entrée de la pompe à huile et le tuyau à l'autre extrémité. Accédez à la source d'air et ajustez la pression d'admission via la soupape de pression.

Remarque : Enroulez quelques tours de matière première autour du joint si nécessaire.

MAINTENANCE

1. L'air entrant dans la pompe doit être filtré pour éviter d'endommager la pompe.
2. Lors de l'utilisation du tuyau, évitez de le plier excessivement ou de le surcharger, car cela pourrait entraîner des dommages.
3. Après avoir utilisé le produit, veuillez débrancher la source et nettoyer le pistolet à graisse.
4. Ne surchargez pas et ne faites pas tourner la pompe à vide pour éviter tout dommage.
5. Si le produit n'est pas utilisé pendant une longue période, veuillez le nettoyer soigneusement.

DÉPANNAGE

Problème	Cause possible	Solution possible
La pompe ne fonctionne pas	La glissière interne est lâc	Installez la plaque de chargement et serrez les vis
	prése bloquée	Vérifiez et nettoyez la sor
	la viscosité de la graisse trop élevé	Choisissez la bonne viscosité de graisse. 1~2# en hiver, 2# en Printemps et automne, 2 ~ 3 # enété .
Le débit d'huile est anormal	3. La glissière interne n'es pas au bon endroit 4. La pression de l'air d'admission est souvent anormale	3. Ajustez la position du couilissement interne . 4. Assurez-vous que l'alimentation en air est normale et ajustez la soupape de pression.
De la graisse s'échappe	Vérifier l'usure de la bagu d'étanchéité	Remplacer la bague d'étanchéité
