FF-23 - Pumpen Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Druckluft-Fettpresse
Marke	Vevor
Modell	FF-23
Kompatible Modelle	FF-23, FF-23A
Druckverhältnis	50:1
Ausgangsdruck	30 - 40 MPa
Luftversorgungsdruck	0,6 - 0,8 MPa
Öldurchfluss	740 g/min
Energieversorgung	Druckluft
Hauptfunktionen	Druckluftschmierung von mechanischen Teilen
Wartung und Reinigung	Pumpenkopf und Pistole nach jedem Gebrauch reinigen. Dichtungen regelmäßig prüfen. Verwenden Sie einen Luftfilter für den Lufteinlass.
Sicherheit	Schutzbrille und Gehörschutz tragen. Pistole nicht auf Personen richten. Vor der Wartung die Luftquelle trennen. Nicht unbeaufsichtigt lassen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Ersatzteile an den Händler oder Hersteller. Ersetzen Sie den Dichtungsring bei Leckage.
Empfohlene Umgebungstemperatur	Verwendung im Innenbereich oder geschützt
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - FF-23 Vevor

Welcher Luftversorgungsdruck ist für die Pumpe FF-23 erforderlich?

Der Luftversorgungsdruck muss zwischen 0,6 und 0,8 MPa liegen. Überschreiten Sie diesen Druck nicht, um Beschädigungen der Pumpe zu vermeiden.

Wie installiere ich die Fettpresse FF-23?

Installieren Sie zuerst den Fetteimerverschluss und den Griff, indem Sie die Schrauben auf der Rückseite festziehen. Montieren Sie die Feder, den Saugnapf und sichern Sie mit dem Sprengring. Verbinden Sie den Schlauch mit dem Pumpeneingang und der Luftquelle, dann stellen Sie den Einlassdruck über das Druckventil ein.

Was tun, wenn die Pumpe nicht funktioniert?

Überprüfen Sie, ob der innere Schlitten locker ist: Montieren Sie die Ladeplatte und ziehen Sie die Schrauben fest. Wenn der Auslass blockiert ist, reinigen Sie ihn. Stellen Sie sicher, dass die Viskosität des Fetts geeignet ist (1~2# im Winter, 2# im Frühling/Herbst, 2~3# im Sommer).

Wie warte ich die Pumpe FF-23?

Nach jedem Gebrauch die Luftquelle trennen und Pistole sowie Pumpenkopf reinigen. Vermeiden Sie übermäßiges Knicken des Schlauchs. Wird das Produkt längere Zeit nicht verwendet, reinigen Sie es gründlich und lagern Sie es an einem trockenen Ort.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie eine Schutzbrille und Gehörschutz. Richten Sie die Pistole niemals auf das Gesicht einer Person. Konsumieren Sie vor der Verwendung keinen Alkohol oder Drogen. Minderjährige sollten dieses Gerät nicht benutzen.

Welches Fett sollte mit der Pumpe FF-23 verwendet werden?

Verwenden Sie ein Fett mit einer der Jahreszeit angepassten Viskosität: 1~2# im Winter, 2# im Frühling und Herbst, 2~3# im Sommer. Eine zu hohe Viskosität kann zu einem abnormalen Durchfluss führen.

Wie behebe ich einen abnormalen Öldurchfluss?

Überprüfen Sie, ob der innere Schlitten richtig positioniert ist (bei Bedarf anpassen). Stellen Sie sicher, dass der Lufteinlassdruck stabil ist und justieren Sie das Druckventil. Ist das Fett zu viskos, wählen Sie eine niedrigere Viskosität.

Was tun, wenn Fett aus der Pumpe austritt?

Dies kann auf Verschleiß des Dichtungsrings zurückzuführen sein. Ersetzen Sie den Dichtungsring, um das Problem zu beheben. Wenden Sie sich bei Bedarf an den Händler.

Kann ich die Pumpe ohne Luftfilter verwenden?

Nein, die in die Pumpe eintretende Luft muss gefiltert werden, um Beschädigungen der Fettpresse zu vermeiden. Verwenden Sie einen geeigneten Luftfilter.

Wo finde ich Ersatzteile für die Pumpe FF-23?

Ersatzteile sind beim Händler oder Hersteller erhältlich. Für technische Unterstützung besuchen Sie www.vevor.com/support.

BEDIENUNGSANLEITUNG FF-23 Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

FETTPUMPE BENUTZERHANDBUCH

MODELL: FF-23A, FF-23

1. Lesen Sie alle Montage- und Betriebsanweisungen sorgfältig durch und verstehen Sie sie, bevor Sie das Gerät in Betrieb nehmen.
2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Tragen Sie eine Schutzbrille. Während des Betriebs können Funken und Staub schädlich für das Gas sein.
2. Beim Betrieb des Produkts treten Geräusche auf. Es wird empfohlen, Ohrstöpsel mitzubringen.
3. Seien Sie bei der Operation äußerst vorsichtig und nutzen Sie Ihren gesunden Menschenverstand. Nehmen Sie niemals Alkohol, Drogen oder verschreibungspflichtige Medikamente zu sich. Rufen Sie herab, um das Gerät zu bedienen. Lesen Sie die Anweisung zu den Medikamenten, die Sie einnehmen, um festzustellen, ob diese Auswirkungen auf Ihr Urteilsvermögen und Ihre Reaktionsfähigkeit haben. Wenn Sie Fragen haben, betreiben Sie dieses Gerät nicht.
4. Minderjährige sollen dieses Produkt nicht bedienen, um Unfälle oder Verletzungen zu vermeiden. 5. Der Luftdruck der Luftquelle wird stabil gehalten, um die Arbeitslebensdauer des Produkts nicht zu beeinträchtigen.
5. Kleiden Sie sich angemessen. Tragen Sie niemals offenes, langes Haar und halten Sie Haare und Kleidung von diesem Produkt fern.
6. Der Ansaugdruck darf den im Handbuch angegebenen Druck nicht überschreiten.
7. Trennen Sie die Luftquelle, wenn Sie das Gerät warten oder austauschen.

Vorsichtsmaßnahmen

1. Wenn ein Qualitätsproblem vorliegt und es nicht von Laienpersonal repariert werden kann, wenden Sie sich bitte an den Händler oder den Hersteller, um Hilfe zu erhalten. Legen Sie die Butterpistole bei der Verwendung leicht ab. Legen Sie sie nicht nach Belieben auf den Boden, da der Kopf der Pistole scharf ist, um Verletzungen oder das Ausfließen von Restbutter im Inneren zu verhindern.
2. Richten Sie die Waffe beim Gebrauch nicht auf das Gesicht einer Person.
3. Wischen Sie nach Gebrauch den Pumpenkopf und die Butterpistole sauber. Überprüfen Sie regelmäßig, ob die Maschine vollständig ist und ordnungsgemäß funktioniert.
4. Butterdrahtrohre dürfen nicht geknickt, verdreht oder gedehnt werden.
5. Übermäßiger Druck führt zu Schäden am Kopf und an der Ausrüstung der Butterpistole.
6. Defektes Zubehör sollte umgehend ausgetauscht werden.
7. Bei jedem Austausch der Butterpistole muss die Gasquelle drucklos geschlossen werden.
8. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn das Gerät eingeschaltet ist. Schalten Sie es immer aus, bevor Sie den Arbeitsbereich verlassen, und warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	FF-23A	FF-23
Ölvolumen	740g /Min	740g /Min
Druckverhältnis	50:1	50:1
Ausgangsdruck	30–40 MPa	30–40 MPa
Luftversorgungsdruck	0,6 ~ 0,8 MPa	0,6 ~ 0,8 MPa

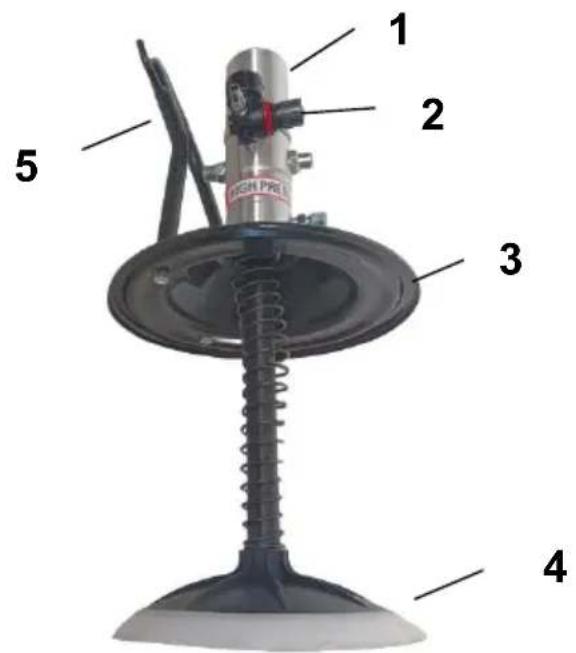

FF-23A

1. Fettpumpe 2. Druckventil und Einlass 3. Fetteimerdeckel 4. Saugnapf 5. Griff

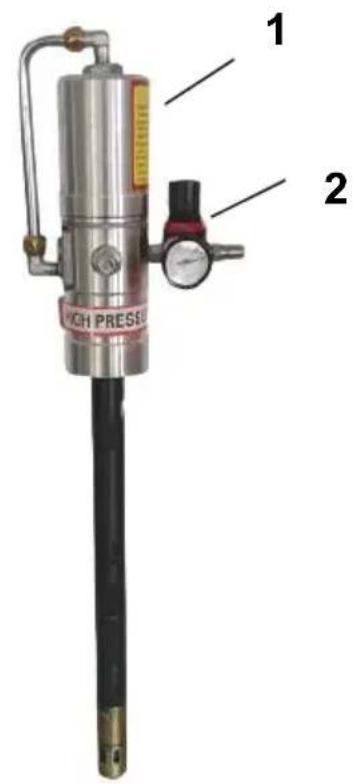

FF-23 :

1. Fettpumpe 2. Druckventil und Einlass

BETRIEBSANLEITUNG

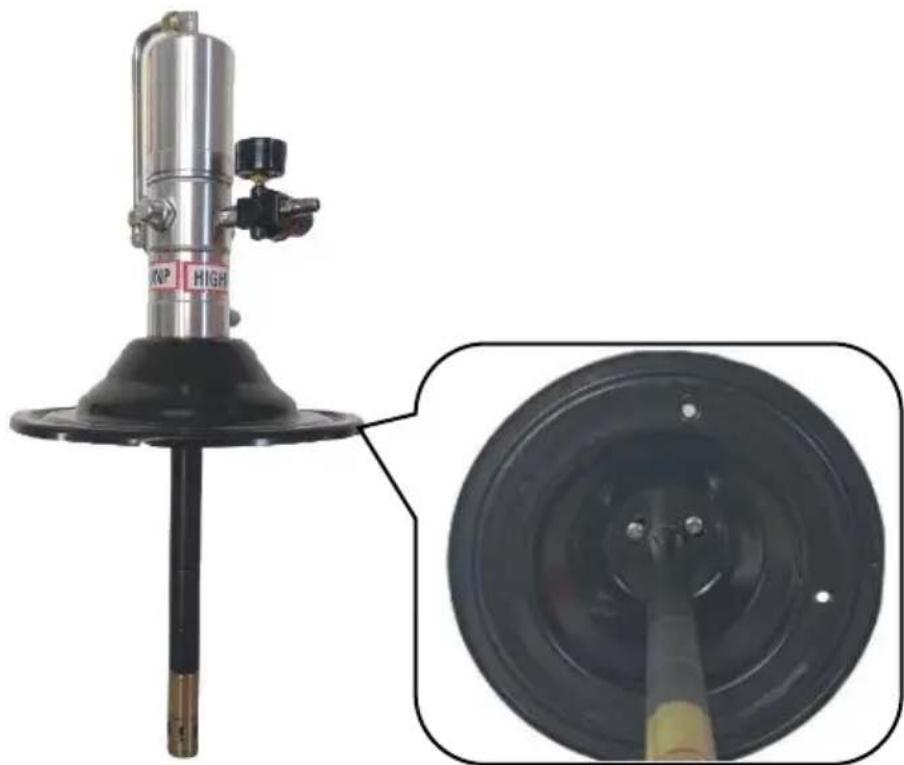

Schritt 1: Installieren Sie den Deckel des Fetteimers. Ziehen Sie die Schrauben auf der Rückseite fest.

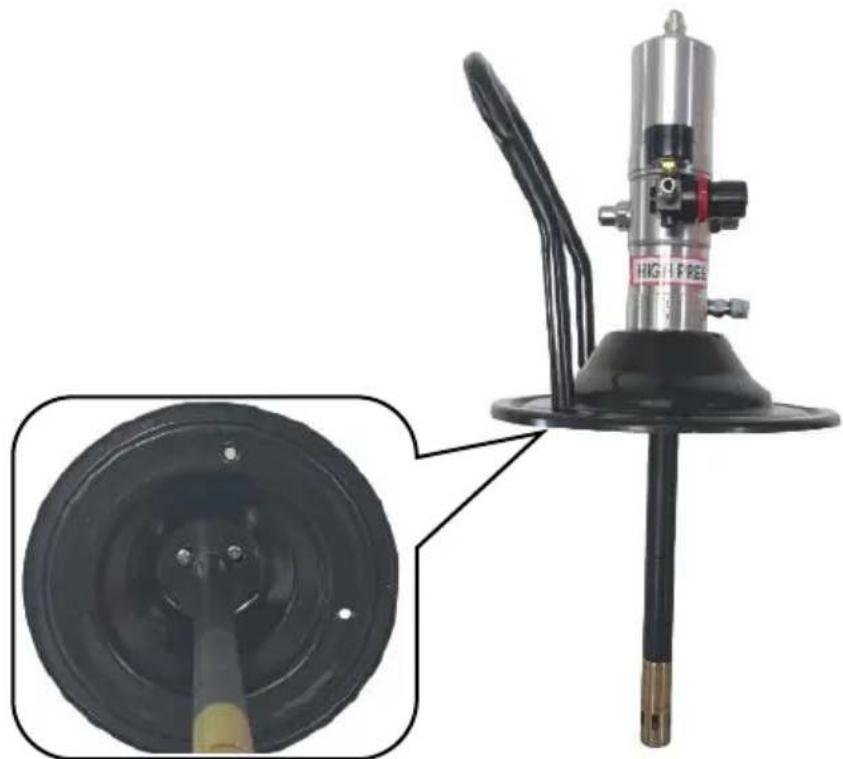

Schritt 2: Installieren Sie den Griff. Ziehen Sie die Schrauben auf der Rückseite fest.

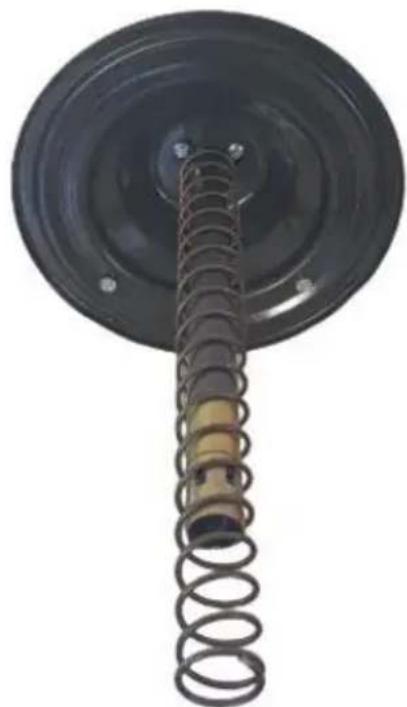

Schritt 3: Installieren Sie die Feder.

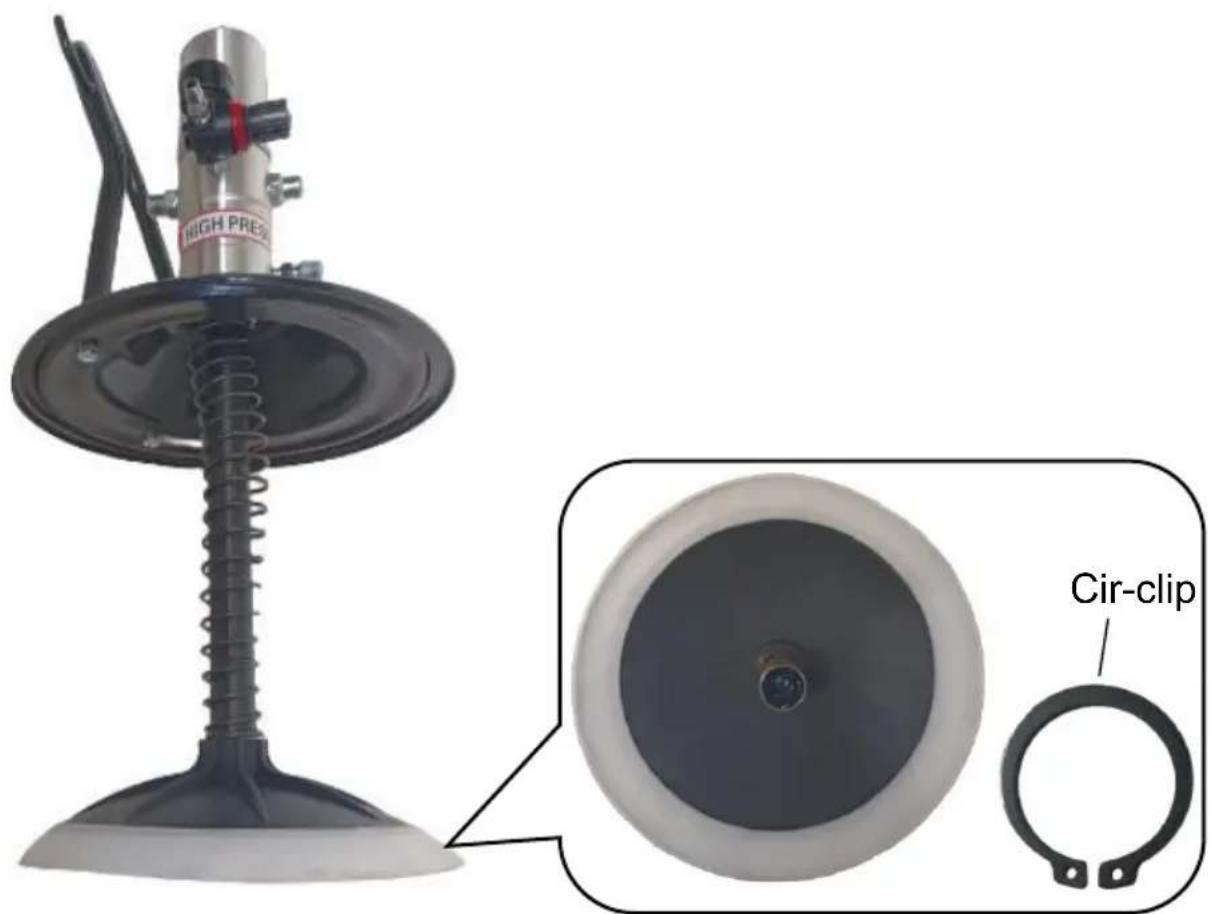

Schritt 4: Installieren Sie den Saugnapf, drücken Sie den Saugnapf nach unten und verriegeln Sie ihn mit dem Sicherungsring.

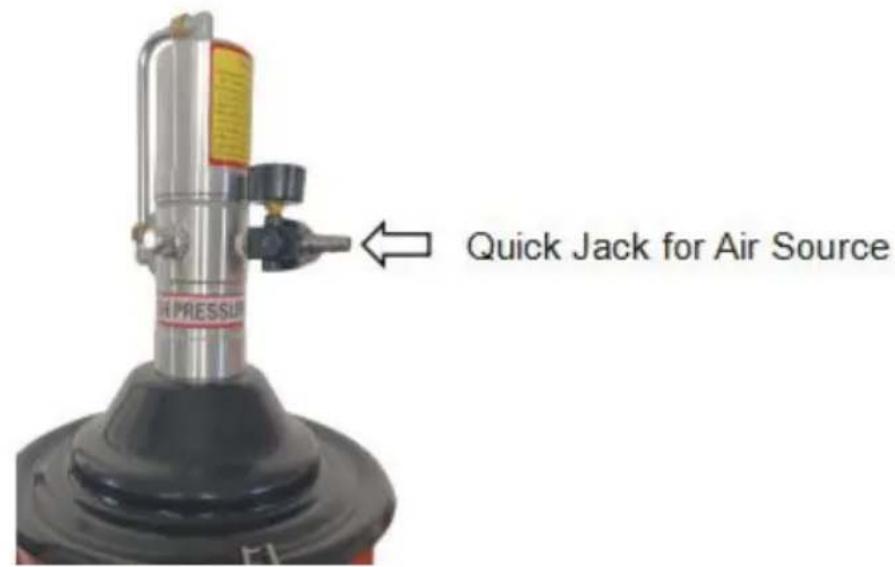

Schritt 5: Schließen Sie den Schlauch an den Ölpumpeneinlass und die Ölpistole an das andere Ende des Schlauchs an. Greifen Sie auf die Luftquelle zu und stellen Sie den Ansaugdruck über das Druckventil ein. Hinweis: Wickeln Sie bei Bedarf weniger Schlaufen Rohmaterial um die Verbindungsstelle.

WARTUNG

1. Die in die Pumpe eintretende Luft muss gefiltert werden, um Schäden an der Pumpe zu vermeiden.
2. Vermeiden Sie bei der Verwendung des Schlauchs eine übermäßige Biegung und Überlastung des Schlauchs, da dies zu Schäden führen kann.

Trennen Sie nach der Verwendung des Produkts bitte die Gasquelle und reinigen Sie anschließend die Fettpresse.

Betreiben Sie die Pumpe nicht und lassen Sie sie nicht im Leerlauf laufen, um Schäden zu vermeiden.

1. Wenn das Produkt längere Zeit nicht verwendet wird, reinigen Sie es bitte gründlich.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Mögliche Lösung
Pumpe Funktioniert nicht	Der Innenschieber ist locke	Installieren Sie die Ladeplatte und die Schrauben festziehen
	Auslass verstopft	Überprüfen und reinigen Seden Auslass
	Die Fettviskositität ist zu ho	Wählen Sie das Fett mit wichtigen Viskosität . 1~2# im Winter, 2# in Frühling und Herbst , 2~3# im Sommer.
Der Ölausstoß is abnormal	5. Der interne Schieber ist nicht an der richtigen Ste 6. Der Ansaugluftdruck ist oft abnormal	5. Passen Sie die Positio des internen Schiebers an 6. Stellen Sie sicher, das die Luftzufuhr normal ist, und stellen Sie das Druckventil ein
Fett tritt aus	Prüfen Sie den Dichstring a Verschleiß	Ersetzen Sie den Dichtungsring
