Typ produktu	Pneumatyczna pompa do smaru
Marka	Vevor
Model	FF-23
Kompatybilne modele	FF-23, FF-23A
Przełożenie ciśnienia	50:1
Ciśnienie wyjściowe	30 - 40 MPa
Ciśnienie zasilania powietrzem	0,6 - 0,8 MPa
Wydatek oleju	740 g/min
Zasilanie	Sprężone powietrze
Główne funkcje	Pneumatyczne smarowanie elementów mechanicznych
Konserwacja i czyszczenie	Po każdym użyciu czyścić głowicę pompy i pistolet. Regularnie sprawdzać uszczelki. Stosować filtr powietrza na wlocie powietrza.
Bezpieczeństwo	Nosić okulary ochronne i zatyczki do uszu. Nie kierować pistoletu w stronę osoby. Odłączyć źródło powietrza przed konserwacją. Nie pozostawiać bez nadzoru.
Części zamienne i naprawialność	Skontaktować się ze sprzedawcą lub producentem w sprawie części zamiennych. Wymienić pierścień uszczelniający w przypadku wycieku.
Zalecana temperatura otoczenia	Użytkowanie wewnątrz pomieszczeń lub w miejscu zadaszonym
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - FF-23 Vevor

Jakie jest wymagane ciśnienie zasilania powietrzem dla pompy FF-23?

Ciśnienie zasilania powietrzem powinno wynosić między 0,6 a 0,8 MPa. Nie przekraczać tego ciśnienia, aby uniknąć uszkodzenia pompy.

Jak zainstalować pompę smarową FF-23?

Najpierw zamontuj korek pojemnika na smar i uchwyt, dokręcając śruby z tyłu. Zamontuj sprężynę, przyssawkę i zabezpiecz pierścieniem zabezpieczającym. Podłącz wąż do wlotu pompy i do źródła powietrza, a następnie ustaw ciśnienie wlotowe za pomocą zaworu ciśnieniowego.

Co zrobić, jeśli pompa nie działa?

Sprawdź, czy wewnętrzny suwak jest luźny: zamontuj płytkę obciążającą i dokręć śruby. Jeśli wylot jest zablokowany, wyczyść go. Upewnij się, że lepkość smaru jest odpowiednia (1~2# zimą, 2# wiosną/jesienią, 2~3# latem).

Jak konserwować pompę FF-23?

Po każdym użyciu odłącz źródło powietrza i wyczyść pistolet oraz głowicę pompy. Unikaj nadmiernego zginania węża. Jeśli produkt nie będzie używany przez dłuższy czas, dokładnie go wyczyść i przechowuj w suchym miejscu.

Jakie środki ostrożności należy zachować?

Nosić okulary ochronne i zatyczki do uszu. Nigdy nie kierować pistoletu w stronę twarzy innej osoby. Nie spożywać alkoholu ani narkotyków przed użyciem. Osoby niepełnoletnie nie powinny używać tego urządzenia.

Jaki smar stosować z pompą FF-23?

Stosuj smar o lepkości dostosowanej do pory roku: 1~2# zimą, 2# wiosną i jesienią, 2~3# latem. Zbyt wysoka lepkość może powodować nieprawidłowy przepływ.

Jak rozwiązać problem nieprawidłowego wydatku oleju?

Sprawdź, czy wewnętrzny suwak jest prawidłowo ustawiony (w razie potrzeby wyreguluj). Upewnij się, że ciśnienie powietrza wlotowego jest stabilne i wyreguluj zawór ciśnieniowy. Jeśli smar jest zbyt lepki, wybierz niższą lepkość.

Co zrobić, jeśli smar wycieka z pompy?

Może to być spowodowane zużyciem pierścienia uszczelniającego. Wymień pierścień uszczelniający, aby rozwiązać problem. W razie potrzeby skontaktuj się ze sprzedawcą.

Czy mogę używać pompy bez filtra powietrza?

Nie, powietrze wchodzące do pompy musi być filtrowane, aby uniknąć uszkodzenia pompy smarowej. Użyj odpowiedniego filtra powietrza.

Gdzie znaleźć części zamienne do pompy FF-23?

Części zamienne są dostępne u sprzedawcy lub producenta. Aby uzyskać pomoc techniczną, odwiedź www.vevor.com/support.

INSTRUKCJA OBSŁUGI FF-23 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

POMPA SMARU INSTRUKCJA OBSŁUGI

MODEL:FF-23A,FF-23

1. Przeczytaj uważnie i zrozum instrukcje montażu i obsługi.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Noś okulary ochronne. Podczas pracy pył, iskry i pyły są szkodliwe dla oczu.
2. Gdy produkt działa, występuje hałas. Zaleca się zabranie ze sobą zatyczek do uszu.
3. Podczas operacji zachowaj szczególną ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj alkoholu, narkotyków ani leków na receptę. Zadzwoń, aby obsługiwać urządzenie. Przeczytaj instrukcje dotyczące zażywanych leków, aby sprawdzić, czy będą one miały na Ciebie wpływ. Oceń swoją siłę reakcji. Jeśli masz jakiekolwiek pytania, nie obsługuj urządzenia.
4. Osoby niepełnoletnie nie powinny obsługiwać tego produktu, aby uniknąć wypadków lub obrażeń.
5. Ciśnienie powietrza w źródle powietrza jest utrzymywane na stałym poziomie, aby nie wpływać na pracę i żywotność produktu.
6. Ubierz się odpowiednio. Nigdy nie noś luźnych ubrań, długich włosów; trzymaj wąsy i ubrania z dala od tego produktu. 7. Ciśnienie dolotowe nie może przekraczać ciśnienia podanego w instrukcji.
7. Odłącz źródło powietrza na czas serwisowania lub wymiany urządzenia.

Przestrogi

1. Jeśli wystąpi jakikolwiek problem z jakością, którego nie da się naprawić przez nieprofesjonalny personel, skontaktuj się ze sprzedawcą lub producentem w celu uzyskania pomocy.
2. Podczas używania lekko połóż pistolet do masła; nie kładź dowolnie na ziemi, ponieważ główna część pistoletu jest ostra, aby zapobiec zranieniu lub wypływowi resztek masła do środka.
3. Nie kieruj pistoletu na twarz innej osoby, gdy jest używany.
4. Po użyciu wytrzyj do czysta głowicę pompy i pistolet do masła. Regularnie sprawdzaj, czy maszyna jest kompletna i działa prawidłowo.
5. Rury z drutu maślanego nie mogą być załamywane, skręcane ani rozciągane.
6. Nadmierne ciśnienie powoduje uszkodzenie głowicy pistoletu do masła i wyposażenia.
7. Wadliwe akcesoria należy natychmiast wymienić.
8. Przy każdej wymianie pistoletu do masła należy zamknąć zawór gazu bez ciśnienia.
9. Nie pozostawiaj urządzenia bez nadzoru, gdy jest włączone, zawsze zamykaj je przed opuszczeniem. Poczekaj, aż urządzenie całkowicie się zatrzyma.

ZACHOWAJ TE INSTRUKCJE

MODEL I PARAMETRY

Model	FF-23A	FF-23
Objętość oleju	740 g /min	740 g /min
Stosunek ciȩniań	50:1	50:1
Ciȩniaie wyjsciowe	30-40 MPa	30-40 MPa
Dopłwy powietrzac Ciȩniaie	0,6 ~ 0,8 MPa	0,6 ~ 0,8 MPa

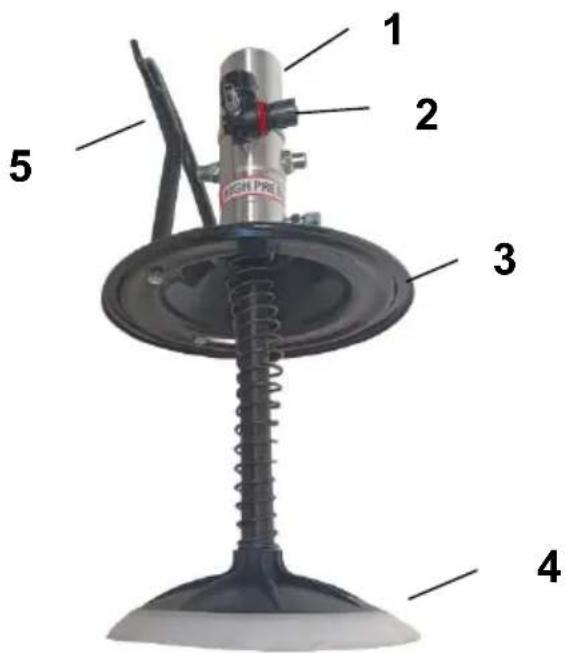

FF-23A

1. Pompa smaru 2. Zawór ciśnieniowy i wlot 3. Nasadka pojemnika na smar 4. Przyssawka 5. Uchwyt

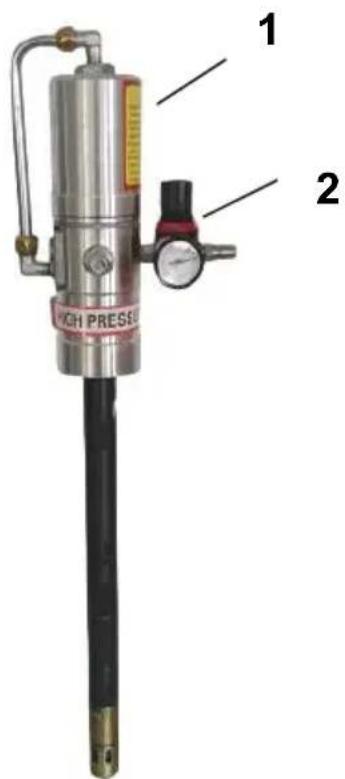

FF-23 :

1. Pompa smaru 2. Zawór ciśnieniowy i wlot

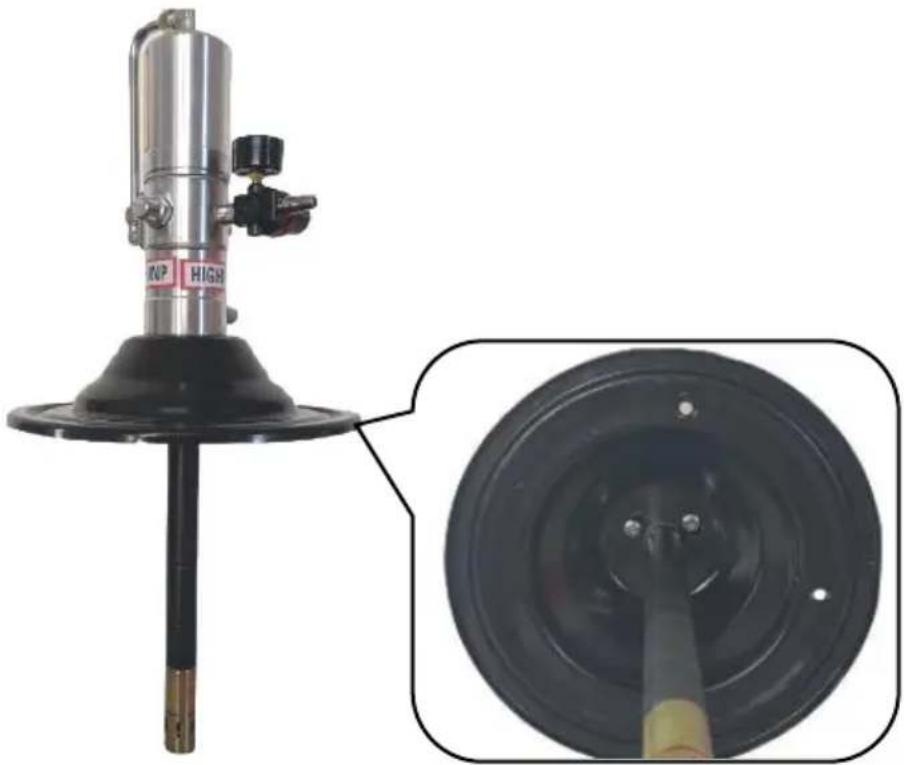

Krok 1: Zainstaluj zakrętkę wiadra ze smarem. Dokręć śruby z tyłu.

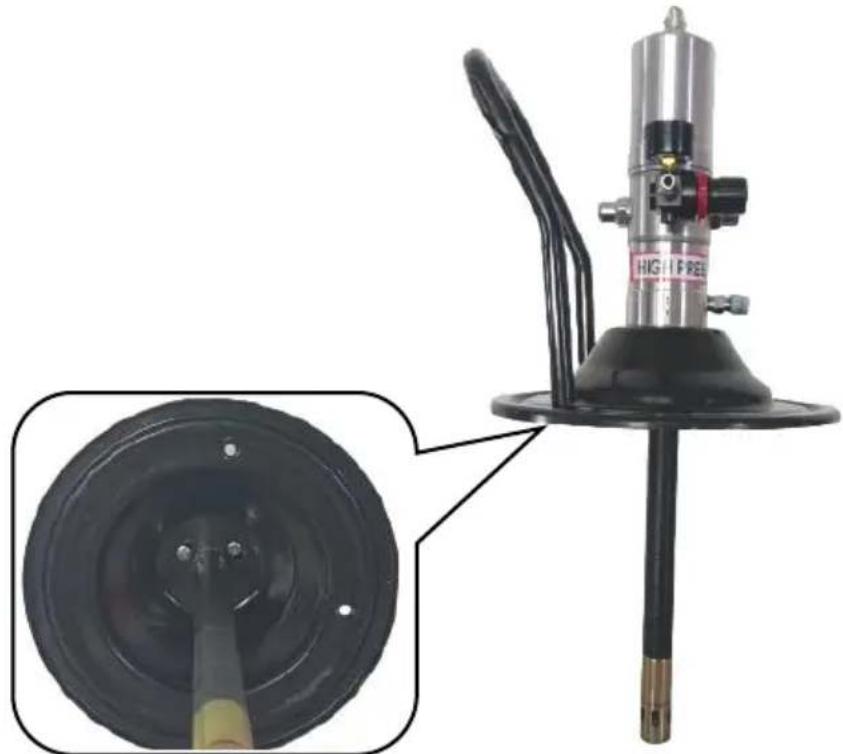

Krok 2: Zamontuj uchwyt. Dokręć śruby z tyłu.

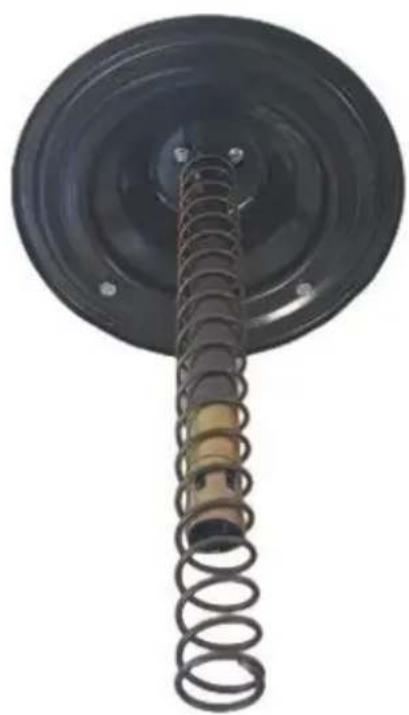

Krok 3: Zamontuj sprężynę.

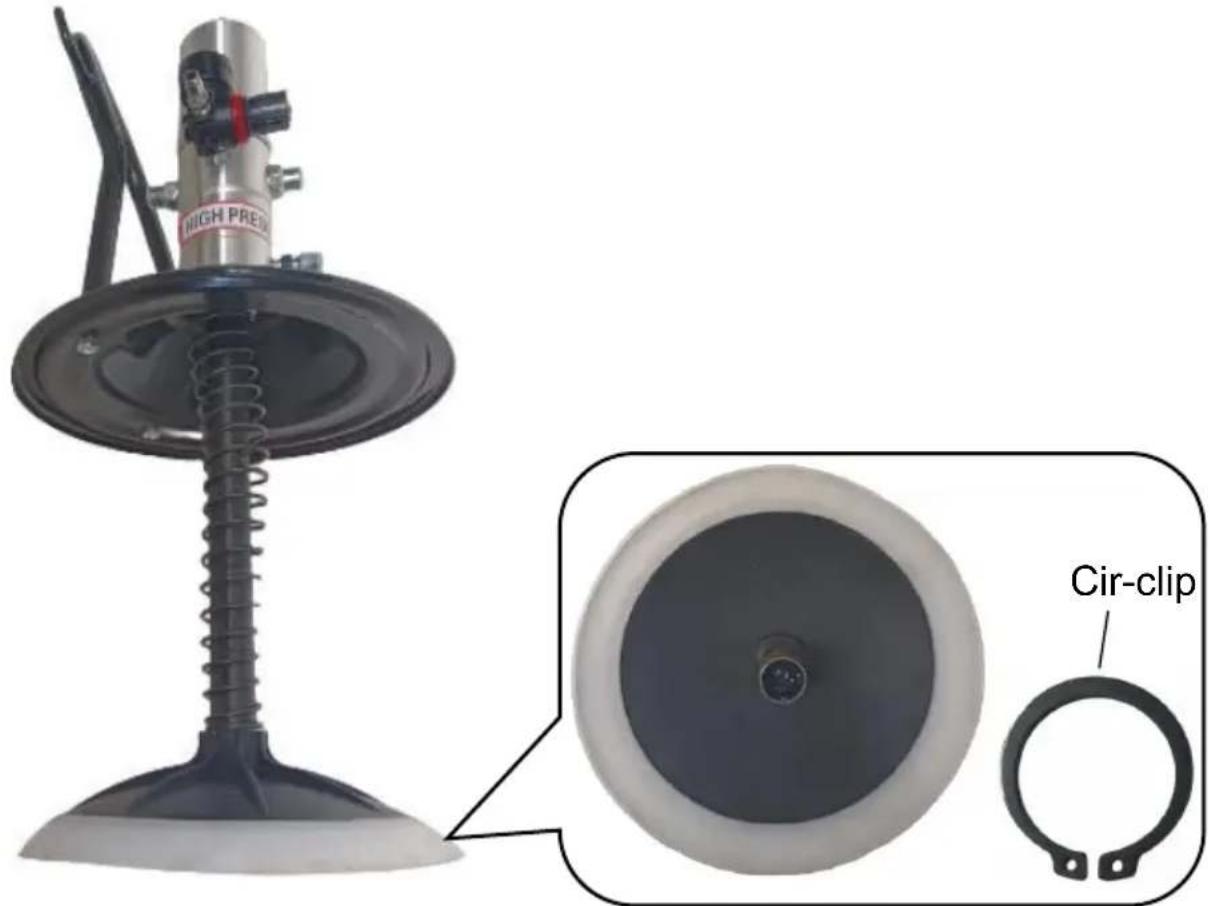

Krok 4: Zamontuj przyssawkę, naciśnij przyssawkę i zablokuj ją za pomocą pierścienia zabezpieczającego.

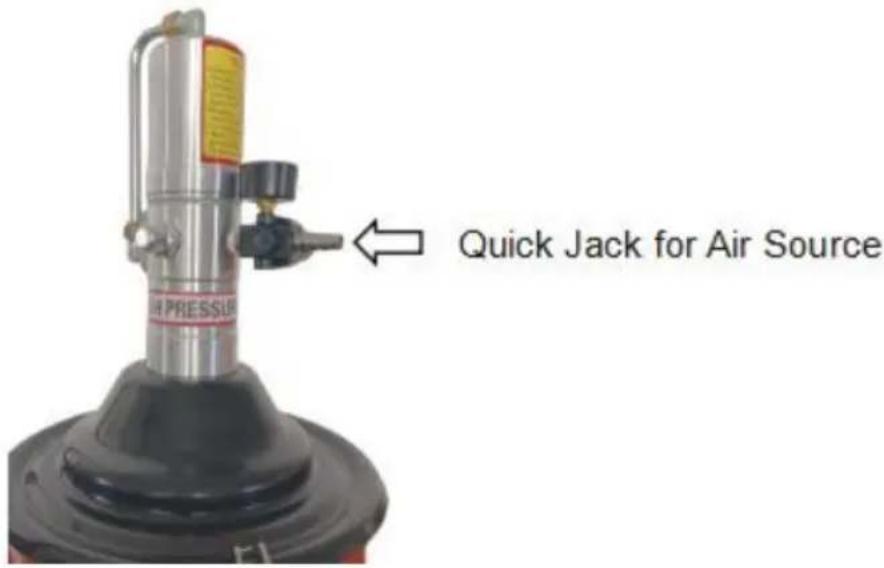

Krok 5: Podłącz wąż do wlotu pompy olejowej, a pistolet olejowy do drugiego końca węża. Uzyskaj dostęp do źródła powietrza i wyreguluj ciśnienie wlotowe za pomocą zaworów ciśnieniowych.

Uwaga: W razie potrzeby owiń kilka pętli surowca wokół złącza.

1. Powietrze wchodzące do pompy należy filtrować, aby uniknąć uszkodzenia pompy.
2. Podczas użytkowania węża należy unikać nadmiernego zginania i przygniatania węża, gdyż może to doprowadzić do jego uszkodzenia.
3. Po użyciu produktu należy odłączyć źródło gazu, a następnie oczyścić pistolet do smarowania.
4. Nie przeciążaj pompy ani nie pozostawiaj jej na biegu jałowym, aby uniknąć uszkodzenia.
5. Jeżeli produkt nie będzie używany przez dłuższy czas, należy dokładnie wyczyścić.

Problem	Mоżliwa przyczyna	Moźliwe rozwiazanie
Pompa nie działa	Wewnętrzny suwak jest luźny	Zamontuj płytkość sąjacă i dokróć Śruby
	gniazdko zablokowane	Sprawdź i wyczyść wylot
	lepkość smaru jest zbyt wysoka	Wybierz smear o odpowiednej lepkości . 1 ~ 2 # w zimie, 2 # Wiosna i jestyen , 2 ~ 3 # latem .
Wyptyw oleju jest nieprawidowej	11. Wewnȩtrzny suwak ni jest na wąsciwym.mląsć 12. Ci不断增强 powietrza dolotowej jest czegość nieprawidowej	11. Dostosuj połowuminiumewewnȩtrzngo suwaka . 12. Upewnij są, ze dophy powietrza jest normalny i wyreguluj zagówci sienieniow
G- rease wycieka	Sprawdź pierScienc uszczelniajacency pod kątem zuźycia	Wymienić pierScienc uszczelniajacency

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
