Type product	Pneumatische vetpomp
Merk	Vevor
Model	FF-23
Compatibele modellen	FF-23, FF-23A
Drukverhouding	50:1
Uitlaatdruk	30 - 40 MPa
Luchttoevoerdruk	0,6 - 0,8 MPa
Oliedebiet	740 g/min
Voeding	Perslucht
Hoofdfuncties	Pneumatisch smeren van mechanische onderdelen
Onderhoud en reiniging	Reinig de pompkop en het pistool na elk gebruik. Controleer regelmatig de afdichtingen. Gebruik een luchtfilter voor de luchtingang.
Veiligheid	Draag een veiligheidsbril en oordoppen. Richt het pistool niet op een persoon. Koppel de luchttoevoer los voor onderhoud. Laat het niet onbeheerd achter.
Reserveonderdelen en repareerbaarheid	Neem contact op met de verkoper of fabrikant voor reserveonderdelen. Vervang de afdichtring bij lekkage.
Aanbevolen omgevingstemperatuur	Gebruik binnenshuis of beschut
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - FF-23 Vevor

Wat is de vereiste luchttoevoerdruk voor de FF-23-pomp?

De luchttoevoerdruk moet tussen 0,6 en 0,8 MPa liggen. Overschrijd deze druk niet om schade aan de pomp te voorkomen.

Hoe installeer ik de FF-23 vetpomp?

Installeer eerst de deksel van de vetemmer en de handgreep door de bouten aan de achterkant aan te draaien. Monteer de veer, de zuignap en vergrendel met de borgring. Sluit de slang aan op de pompingang en de luchtbron, stel vervolgens de toevoerdruk in via de drukklep.

Wat te doen als de pomp niet werkt?

Controleer of de interne schuif los zit: installeer de laadplaat en draai de schroeven vast. Als de uitgang verstopt is, reinig deze dan. Zorg ervoor dat de viscositeit van het vet geschikt is (1~2# in de winter, 2# in het voorjaar/najaar, 2~3# in de zomer).

Hoe onderhoud ik de FF-23-pomp?

Na elk gebruik: koppel de luchtbron los en reinig het pistool en de pompkop. Vermijd het te veel buigen van de slang. Als het product langere tijd niet wordt gebruikt, reinig het dan grondig en bewaar het op een droge plaats.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril en oordoppen. Richt het pistool nooit op iemands gezicht. Gebruik geen alcohol of drugs voor gebruik. Minderjarigen mogen dit apparaat niet gebruiken.

Welk vet moet ik gebruiken met de FF-23-pomp?

Gebruik vet met een viscositeit die geschikt is voor het seizoen: 1~2# in de winter, 2# in het voorjaar en najaar, 2~3# in de zomer. Een te hoge viscositeit kan een abnormale doorstroming veroorzaken.

Hoe los ik een abnormale oliestroom op?

Controleer of de interne schuif goed is gepositioneerd (pas aan indien nodig). Zorg ervoor dat de luchtdruk stabiel is en stel de drukklep bij. Als het vet te stroperig is, kies dan een lagere viscositeit.

Wat te doen als er vet uit de pomp lekt?

Dit kan worden veroorzaakt door slijtage van de afdichtring. Vervang de afdichtring om het probleem op te lossen. Neem indien nodig contact op met de verkoper.

Kan ik de pomp gebruiken zonder luchtfilter?

Nee, de lucht die de pomp binnenkomt moet worden gefilterd om schade aan de vetpomp te voorkomen. Gebruik een geschikt luchtfilter.

Waar kan ik reserveonderdelen vinden voor de FF-23-pomp?

Reserveonderdelen zijn verkrijgbaar bij de verkoper of fabrikant. Voor technische ondersteuning ga naar www.vevor.com/support.

GEBRUIKSAANWIJZING FF-23 Vevor

1. Lees zorgvuldig alle MONTAGE- EN BEDIENINGSINSTRUCTIES voordat u ermee aan de slag gaat.
2. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

1. Draag een veiligheidsbril. Tijdens bedrijf zijn stof, vonken en gas schadelijk.
2. Er zal geluid zijn wanneer het product werkt. Het wordt aanbevolen om oordopjes te dragen.
3. Wees uiterst voorzichtig en gebruik uw gezond verstand tijdens de bediening. Gebruik nooit alcohol, drugs of medicijnen op recept. Lees de instructies van de medicijnen die u gebruikt om te zien of deze invloed hebben op uw beoordelings- en reactievermogen. Als u vragen heeft, gebruik het apparaat dan niet.
4. Minderjarigen mogen dit product niet gebruiken om ongelukken en verwondingen te voorkomen.
5. De luchtdruk van de luchtbron moet stabiel worden gehouden, om de werking en levensduur van het product niet te beïnvloeden.
6. Kleed je op de juiste manier. Draag nooit los haar en houd kleding uit de buurt van dit product.
7. De inlaatdruk mag de in de handleiding gespecificeerde druk niet overschrijden.
8. Ontkoppel de luchtbron wanneer u onderhoud of vervanging aan het apparaat uitvoert.

Waarschuwingen

1. Als er een kwaliteitsprobleem is en dit niet kan worden gerepareerd door niet-professioneel personeel, neem dan contact op met de dealer of de fabrikant voor hulp.
2. Plaats het boterpistool bij gebruik lichtjes; plaats het niet op de grond, waar de kop van het pistool scherp is, om letsel of het uitstromen van resterende boter te voorkomen.
3. Richt het pistool niet op iemands gezicht wanneer het wordt gebruikt.
4. Veeg na gebruik de pompkop en het boterpistool schoon. Controleer regelmatig of de machine compleet is en goed werkt.
5. Buizen van boterdraadogen mogen niet worden geknikt, gedraaid of uitgerekt.
6. Overmatige druk veroorzaakt schade aan de kop van het boterpistool en de uitrusting.
7. Defecte accessoires moeten onmiddellijk worden vervangen.
8. Elke keer dat het boterkanon wordt vervangen, moet de gastoevoer worden afgesloten.
9. Laat het apparaat niet onbeheerd achter terwijl het apparaat is ingeschakeld; sluit het altijd af voordat u de werkplek verlaat en wacht tot het apparaat volledig is gestopt.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	FF-23A	FF-23
Olievolume	740g /min	740g /min
Drukverhouding	50:1	50:1
Uitgangsdruk	30-40 MPa	30-40 MPa
Luchttoevoer Druk	0,6 ~ 0,8 MPa	0,6 ~ 0,8 MPa

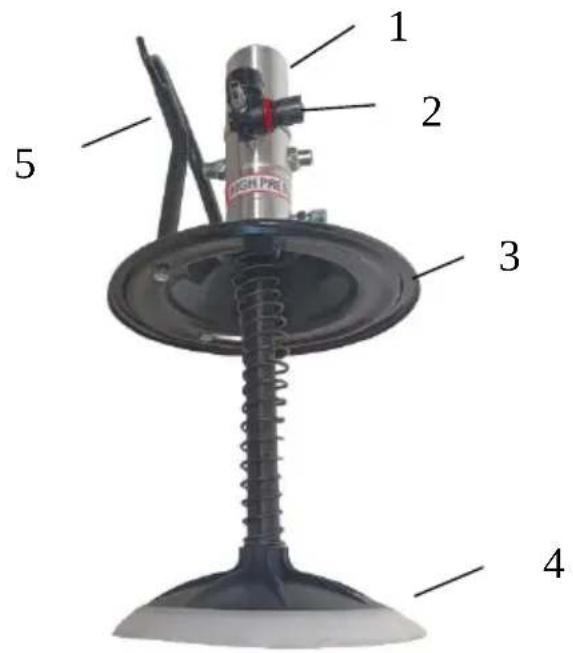

FF-23A

1. Vetpomp 2. Drukklep en inlaat 3. Vetemmerdop 4. Zuignap 5. Handvat

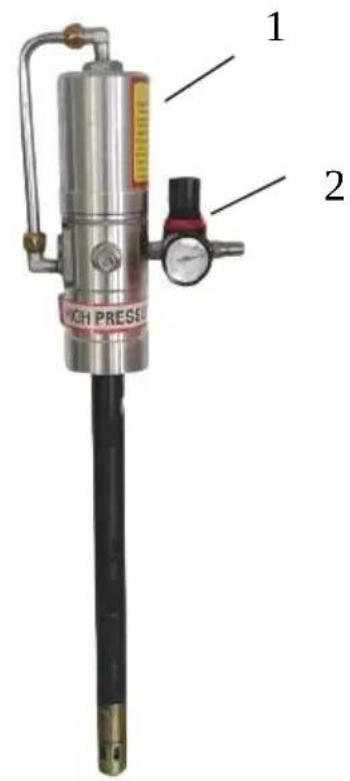

FF-23:

1. Vetpomp 2. Drukklep en inlaat

GEBRUIKSAANWIJZING

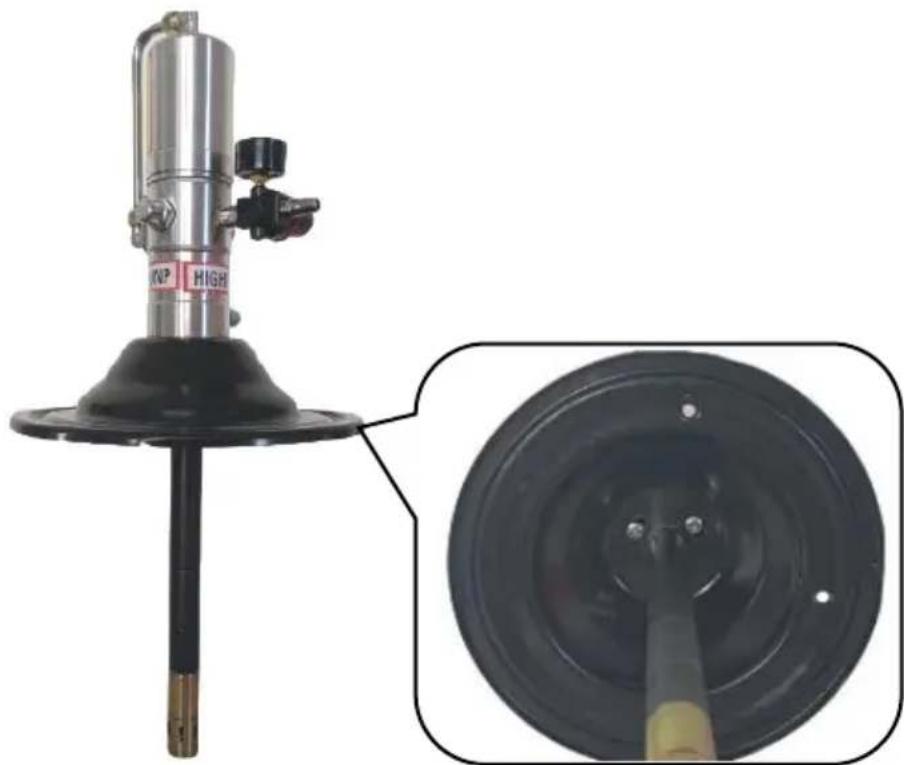

Stap 1: Installeer de dop van de vetemmer. Draai de bouten aan de achterkant vast.

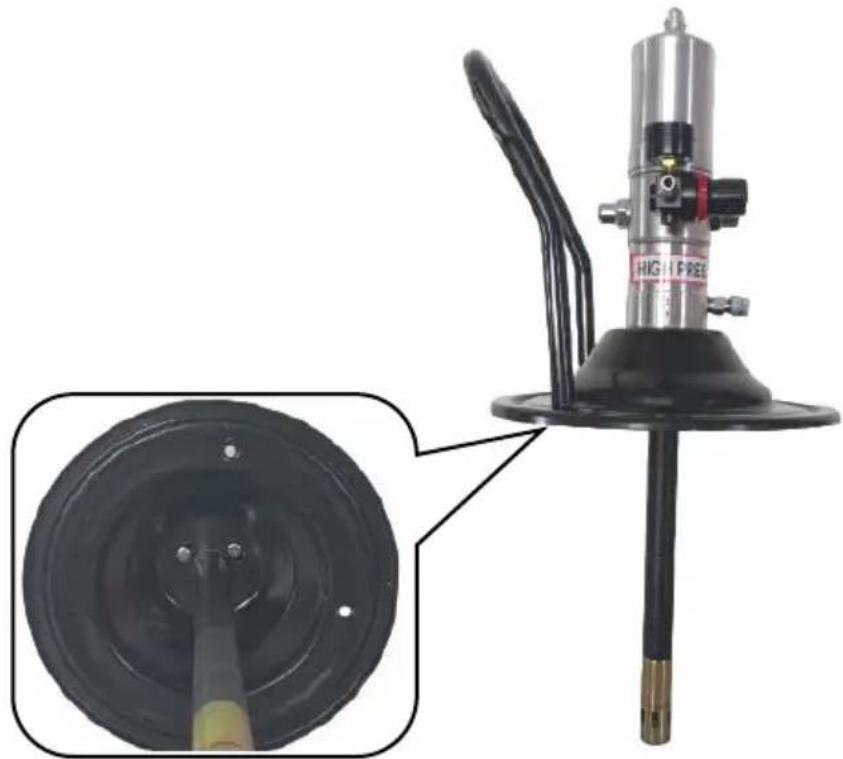

Stap 2: Installeer het handvat. Draai de bouten aan de achterkant vast.

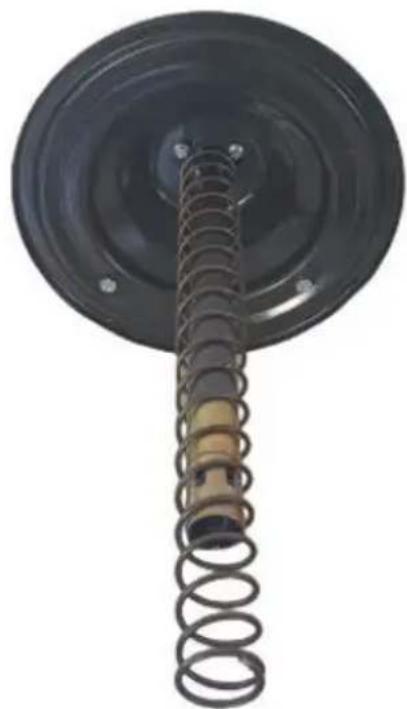

Stap 3: Installeer de veer.

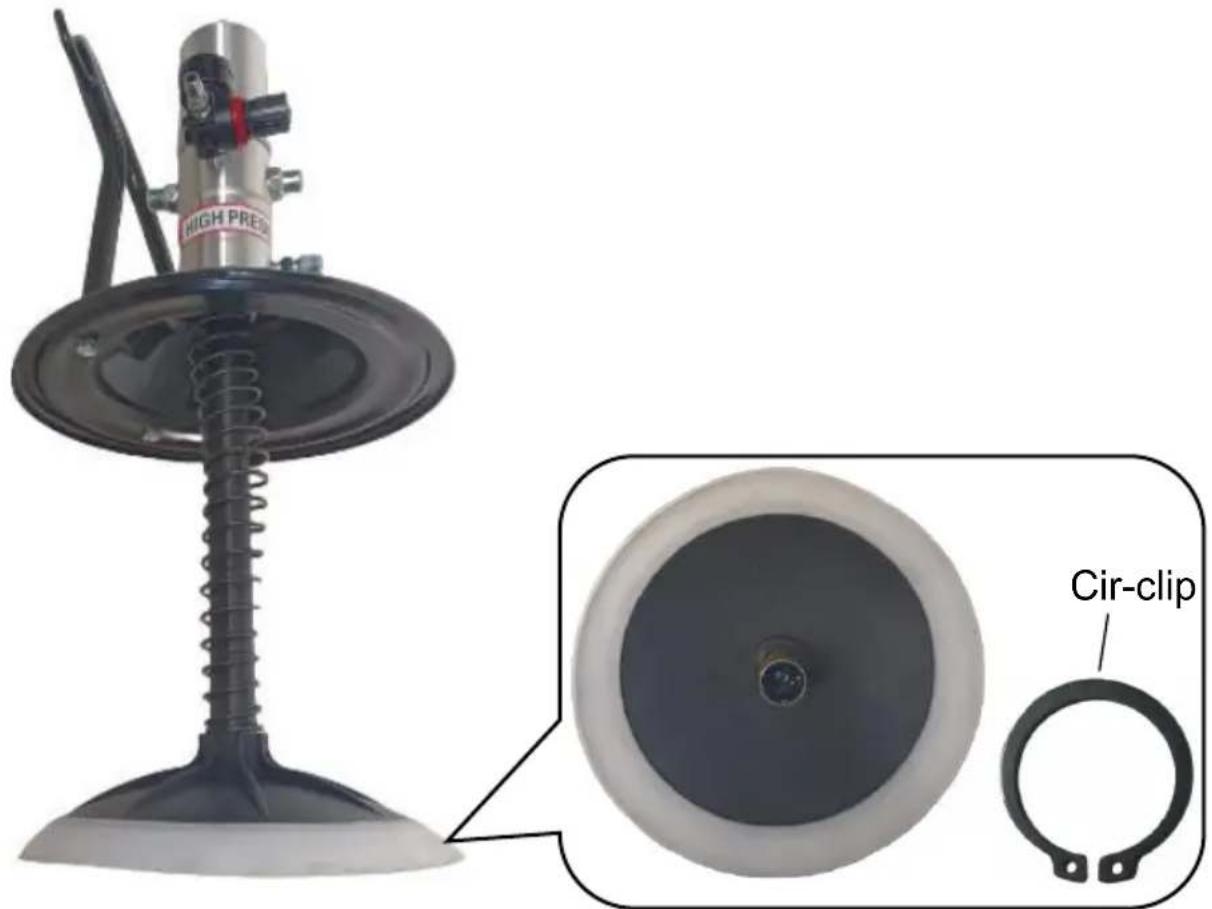

Stap 4: Installeer de zuignap, druk de zuignap naar beneden en vergrendel hem met de borgring.

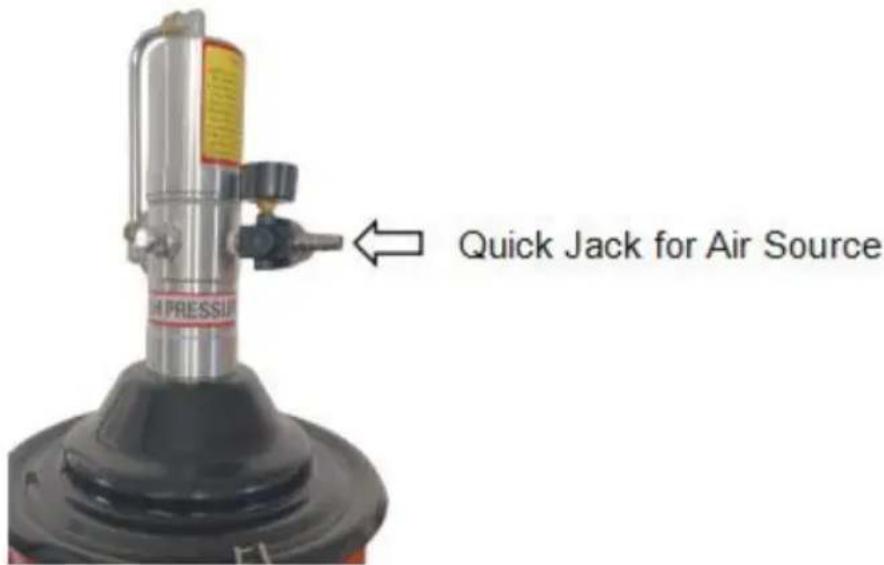

Stap 5: Sluit de slang aan op de inlaat van de oliepomp en het olievat aan het andere uiteinde van de slang. Krijg toegang tot de luchtbron en stel de inlaatdruk in via het drukventiel.

Opmerking: Wikkel indien nodig een paar lussen ruw materiaal rond de verbinding.

ONDERHOUD

1. De lucht die de pomp binnenkomt, moet worden gefilterd om schade aan de pomp te voorkomen.
2. Vermijd bij gebruik van de slang overmatig buigen en overbelasting van de slang, aangezien dit tot schade kan leiden.
3. Koppel na gebruik van het product de gasbron los en reinig het vetpistool volgens de instructies.

Laat de pomp niet stationair draaien om schade te voorkomen.

1. Als het product langere tijd niet wordt gebruikt, maak het dan grondig schoon.

PROBLEEMOPLOSSING

Probleem	Mogelijkke oorzaak	Mogelijkke oplossing
Pomp werkt nicht	De interne schuif zit los	Installee de oplaadplaat en draai de schroeven va
	uitlaus geblokkeerd	Controler en reinig de uitlaus
	De viscositeit van het vet te hoog	Kies het juiste viscositeitsvet . 1~2# in de winter, 2# bin Lente en herfst , 2~3# in de zomer .
De olieproductie is abnormaal	13. De interne schuif zit op de juiste plaats 14. De inlaatluchtdruk is vaak abnormaal	13. Pas de interne schuifpositie aan . 14. Zorg ervoor dat de luchttoevoer normalaal is er stel het drukventiel af
Er lekt vet UIT	Controler de afdichtring o slijtage	Vervang de afdichtring
