Tipo de producto	Bomba de grasa neumática
Marca	Vevor
Modelo	FF-23
Modelos compatibles	FF-23, FF-23A
Relación de presión	50:1
Presión de salida	30 - 40 MPa
Presión de alimentación de aire	0,6 - 0,8 MPa
Caudal de aceite	740 g/min
Alimentación	Aire comprimido
Funciones principales	Lubricación neumática de piezas mecánicas
Mantenimiento y limpieza	Limpiar la cabeza de la bomba y la pistola después de cada uso. Verificar regularmente las juntas de estanqueidad. Usar un filtro de aire para la entrada de aire.
Seguridad	Usar gafas y tapones para los oídos. No apuntar la pistola hacia una persona. Desconectar la fuente de aire antes del mantenimiento. No dejar sin supervisión.
Piezas de repuesto y reparabilidad	Contactar al vendedor o fabricante para las piezas de repuesto. Reemplazar el anillo de sellado en caso de fuga.
Temperatura ambiente recomendada	Uso en interiores o protegido
Garantía	Garantía electrónica a través de www.vevor.com/support

Preguntas frecuentes - FF-23 Vevor

¿Cuál es la presión de alimentación de aire requerida para la bomba FF-23?

La presión de alimentación de aire debe estar entre 0,6 y 0,8 MPa. No exceder esta presión para evitar dañar la bomba.

¿Cómo instalar la bomba de grasa FF-23?

Instale primero el tapón del cubo de grasa y el mango apretando los pernos en la parte trasera. Monte el resorte, la ventosa y bloquee con el circlip. Conecte la manguera a la entrada de la bomba y a la fuente de aire, luego ajuste la presión de admisión mediante la válvula de presión.

¿Qué hacer si la bomba no funciona?

Verifique si la corredera interna está suelta: instale la placa de carga y apriete los tornillos. Si la salida está bloqueada, límpiela. Asegúrese de que la viscosidad de la grasa sea adecuada (1~2# en invierno, 2# en primavera/otoño, 2~3# en verano).

¿Cómo mantener la bomba FF-23?

Después de cada uso, desconecte la fuente de aire y limpie la pistola y la cabeza de la bomba. Evite doblar excesivamente la manguera. Si el producto no se usa durante mucho tiempo, límpielo cuidadosamente y guárdelo en un lugar seco.

¿Qué precauciones de seguridad debo tomar?

Use gafas de protección y tapones para los oídos. Nunca apunte la pistola hacia el rostro de alguien. No consuma alcohol o drogas antes de usar. Los menores no deben usar este aparato.

¿Qué grasa usar con la bomba FF-23?

Use una grasa de viscosidad adecuada a la estación: 1~2# en invierno, 2# en primavera y otoño, 2~3# en verano. Una viscosidad demasiado alta puede causar un caudal anormal.

¿Cómo resolver un caudal de aceite anormal?

Verifique que la corredera interna esté bien posicionada (ajústela si es necesario). Asegúrese de que la presión de aire de admisión sea estable y ajuste la válvula de presión. Si la grasa es demasiado viscosa, elija una viscosidad más baja.

¿Qué hacer si sale grasa de la bomba?

Esto puede deberse al desgaste del anillo de sellado. Reemplace el anillo de sellado para resolver el problema. Contacte al vendedor si es necesario.

¿Puedo usar la bomba sin filtro de aire?

No, el aire que entra en la bomba debe ser filtrado para evitar dañar la bomba de grasa. Use un filtro de aire adecuado.

¿Dónde encontrar piezas de repuesto para la bomba FF-23?

Las piezas de repuesto están disponibles en el vendedor o el fabricante. Para asistencia técnica, visite www.vevor.com/support.

MANUAL DE USUARIO FF-23 Vevor

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.
2. El incumplimiento de las reglas de seguridad y de las precauciones básicas de seguridad puede provocar lesiones personales graves.

REGLAS GENERALES DE SEGURIDAD

1. Use gafas protectoras. Durante el funcionamiento, el polvo, las chispas y los residuos son perjudiciales para los ojos. 2. Habrá ruido cuando el producto funcione. Se recomienda usar tapones para los oídos. 3. Tenga mucho cuidado y use el sentido común durante la operación. Nunca use alcohol, drogas o medicamentos recetados. Baje para operar el dispositivo. Lea las instrucciones del medicamento que está tomando para ver si le afectarán el juicio o el poder de reacción. Si tiene alguna pregunta, no opere este dispositivo. 4. Los menores no deben usar este producto para evitar accidentes o lesiones graves. 5. La presión del aire de la fuente de aire se mantiene estable para no afectar el trabajo y la vida útil del producto. 6. Vístase apropiadamente. Nunca use ropa holgada y suelta y mantenga la ropa alejada de este producto. 7. La presión de entrada no excederá la presión específica del manual. 8. Desconecte la fuente de aire cuando realice mantenimiento o reemplace el dispositivo.

Precauciones

1. Si hay algunos problemas de calidad y no pueda ser reparado por personal no profesional, comuníquese con el distribuidor o el fabricante para obtener ayuda.
2. Cuando lo use, coloque la pistola de mantequilla ligeramente. No lo ponga en el suelo a voluntad, porque la boquilla está afilada, para evitar lesiones o que los residuos de mantequilla salgan del interior.
3. No apunte el arma a la cara de una persona cuando la use. Después de su uso, limpie la cabeza de la bomba y la pistola de mantequilla. Compruebe periódicamente si la máquina está completa y funciona correctamente.
4. Los tubos de alambre de mantequilla no deben doblarse, torcerse ni estirarse.
5. La presión excesiva causa daños a la cabeza y al equipo de la pistola de mantequilla.
6. Los accesorios defectuosos deben reemplazarse inmediatamente.
7. Cada vez que se reemplaza la pistola de mantequilla, es necesario cerrar la fuente de gas sin presión.
8. No deje el dispositivo desatendido cuando está encendido, ciérrelo siempre antes de abandonar el área de trabajo y espere que el dispositivo se detenga por completo.

GUARDA ESTAS INSTRUCCIONES

MODELO Y PARÁMETROS

Modelo	FF-23A	FF-23
Volumen de aceite	740g /minute	740g /minute
Proportion de presión	50:1	50:1
Presión de salute	30-40MPa	30-40MPa
Suministro de aire Presión	0,6 ~ 0,8 MPa	0,6 ~ 0,8 MPa

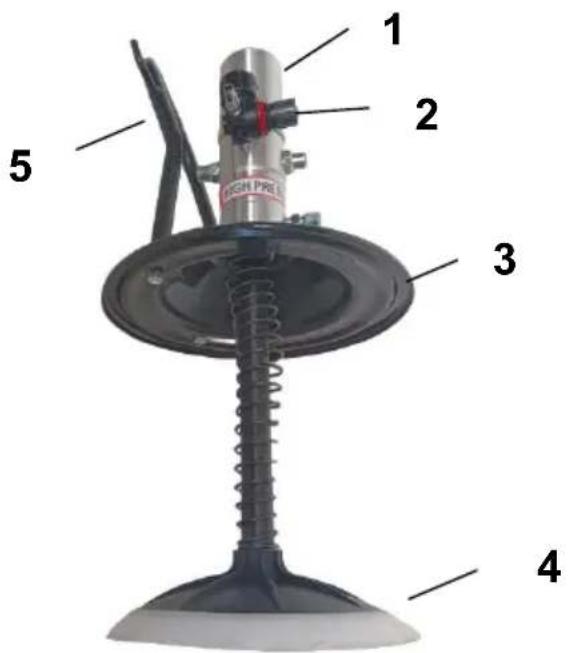

FF-23A

1. 1. Bomba de grasa 2. Válvula de presión y entrada 3. Tapa de la grasa 4. Ventosa 5. Mango

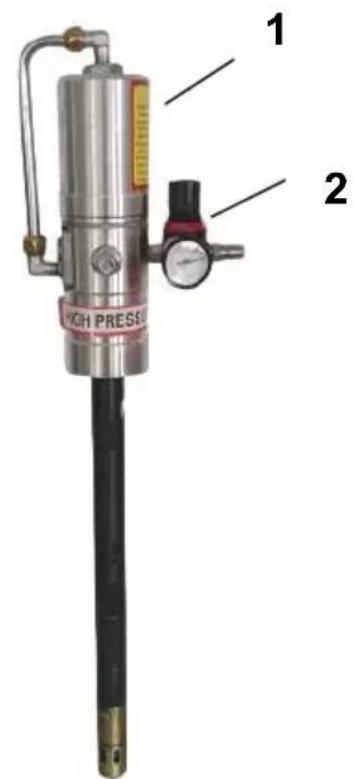

FF-23:

1. Bomba de grasa 2. Válvula de presión y entrada

INSTRUCCIONES DE OPERACIÓN

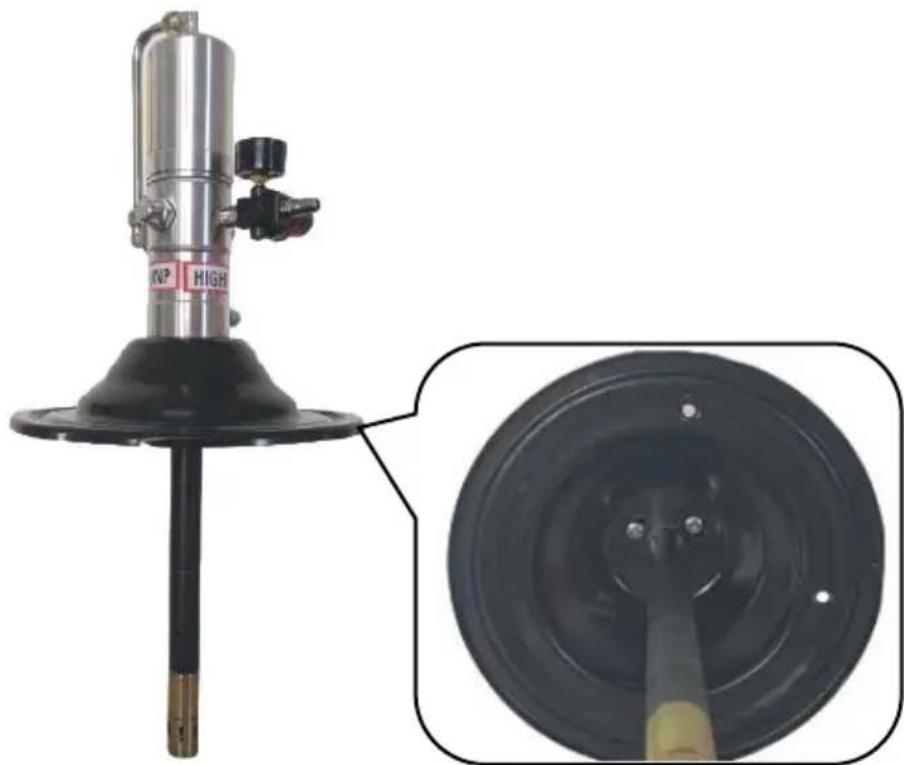

Paso 1: Instale la tapa del cubo de grasa. Apriete los tornillos en la parte posterior.

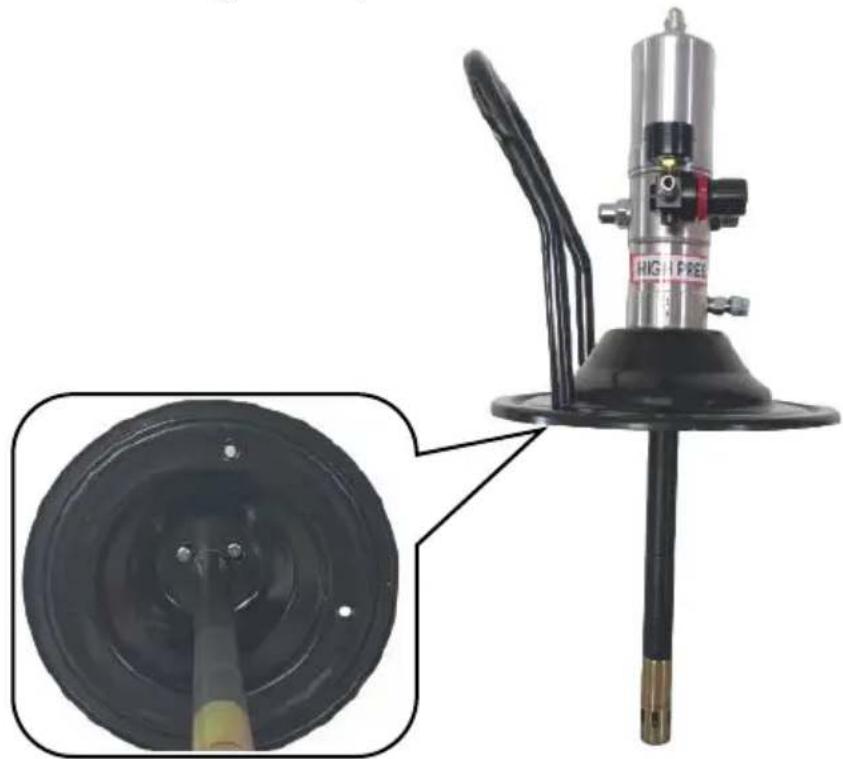

Paso 2: Instale el mango. Apriete los tornillos en la parte posterior.

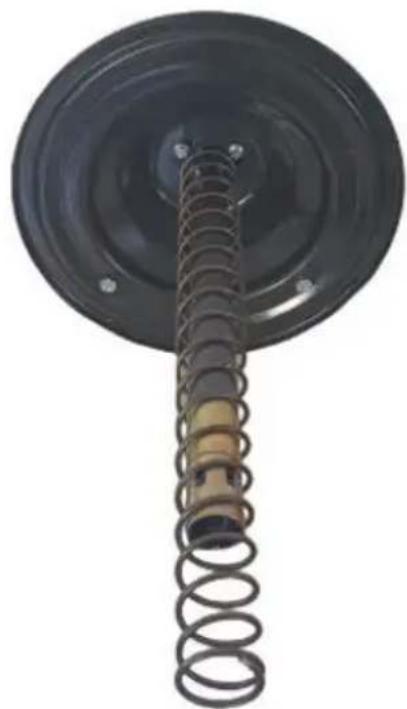

Paso 3: Instale el resorte.

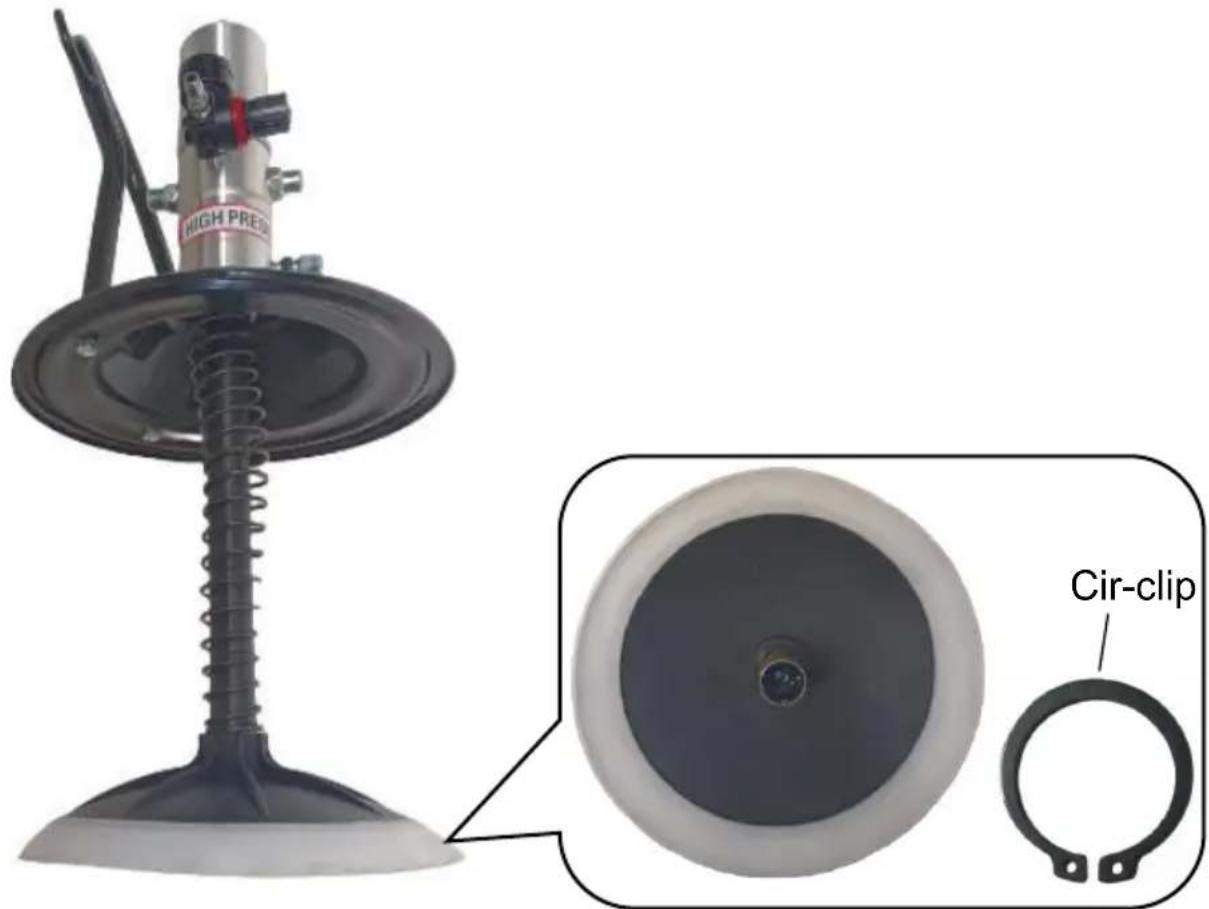

Paso 4: Instale la ventosa, presione hacia abajo la ventosa y asegúrela con el clip circular.

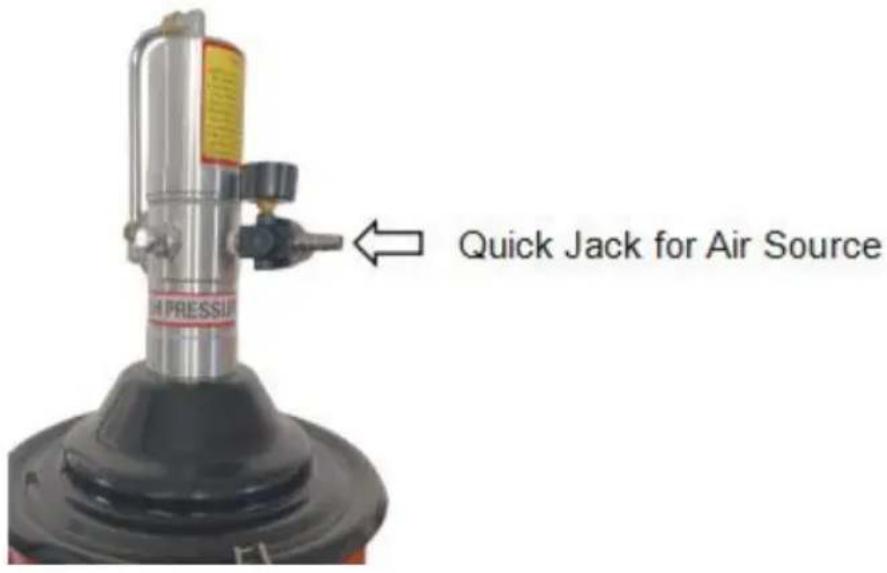

Paso 5: Conecte la manguera a la entrada de la bomba de aceite y la pistola de aceite al otro extremo de la manguera. Acceda a la fuente de aire y ajuste la presión de admisión al nivel de presión adecuado. Nota: Envuelva algunos bucles de material alrededor de la unión según sea necesario.

MANTENIMIENTO

1. El aire que ingresa a la bomba debe filtrarse para evitar daños a la bomba.
2. Cuando utilice la manguera, evite doblarla y sobrecargarla excesivamente, ya que esto podría provocar daños.
3. Después de usar el producto, desconecte la fuente de gas y limpie la pistola de grasa.
4. No sobrecargue ni deje la bomba en ralentí para evitar daños.
5. Si el producto no se utiliza durante mucho tiempo, límpielo a fondo.

SOLUCIÓN DE PROBLEMAS

Problema	Causa possible	Soluciones possible
La bomba no funciona	La corredera interna está floja	Instale la plac de carg y preparar los tornillos
	salida bloqueada	Revise y limpie la calidad
	La viscosidad de la grasa demasiado alta.	Elija la grasa con la viscosidad adecuada. 1~2# en invierno, 2# en Primavera y otoño, 2~3# en verano.
La producción de petróleo es anormal.	9. La corredera interna está en el lugar correcto 10. La presión del aire admisión suele ser anorma	9. Ajuste la posición del deslizador interno. 10. Asegúrese de que e suministro de aire sea normal y ajuste la valvula presión.
Se escapa grasa	Compruebe si el anillo o sellado está desgastado.	Reemplace el anillo de se

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET ASTWOC NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

CE

REP

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
