Type de produit	Microscope optique
Marque	National Geographic
Modèle	40X-800X
Plage de grossissement	40x à 800x
Oculaires	10x WF et 20x WF
Objectifs	4x, 10x, 40x
Éclairage	LED par transparence et lumière réfléchie avec roue de sélection (I et II)
Alimentation	Piles (compartiment à piles, non rechargeables)
Accessoires inclus	Adaptateur smartphone, kit de préparation (lames, lamelles, pipette, pincette, etc.), disque de filtre à couleur, loupe, variateur
Utilisation	Surveillance adulte recommandée; ne pas démonter
Sécurité	Avertissements: risque d'étouffement (petites pièces), électrocution, explosion/incendie, blessure (acide de pile)
Entretien	Nettoyer les lentilles avec un chiffon doux non pelucheux; protéger de la poussière et de l'humidité
Garantie	2 ans (prolongeable sur inscription)
Conformité	CE

FOIRE AUX QUESTIONS - 40X-800X National Geographic

Comment installer les piles dans le microscope ?

Desserrez la vis du compartiment à piles au pied du microscope avec un tournevis Philips. Retirez le couvercle et placez les piles en respectant la polarité (+/-). Refermez le couvercle.

Comment allumer l'éclairage LED ?

Tournez la roue de sélection (12) sur la position I pour un éclairage par transparence (par le bas) ou sur II pour un éclairage réfléchi (par le haut). Les LED s'allument automatiquement.

Quel grossissement utiliser en premier ?

Commencez toujours par le plus faible grossissement : oculaire 10x et objectif 4x (grossissement total 40x). Cela facilite le centrage et la mise au point.

Comment faire la mise au point ?

Abaissez la table du microscope, placez la préparation, puis regardez dans l'oculaire. Tournez doucement la roue de focalisation (11) jusqu'à obtenir une image nette. Soyez prudent pour ne pas endommager l'objectif.

Comment fabriquer une préparation maison ?

Placez l'objet sur un porte-objet en verre, ajoutez une goutte d'eau distillée avec la pipette, puis posez délicatement une lamelle couvre-objet en inclinant pour éviter les bulles d'air.

Comment utiliser l'adaptateur smartphone ?

Ouvrez le support flexible, insérez votre smartphone en alignant la caméra avec l'oculaire. Serrez le clip de verrouillage et ajustez si nécessaire. Utilisez le zoom de l'appareil pour remplir l'écran.

Comment nettoyer les lentilles du microscope ?

Utilisez uniquement un chiffon doux et non pelucheux (microfibre) pour nettoyer les oculaires et objectifs. N'appuyez pas trop fort pour éviter les rayures. En cas de saleté tenace, humidifiez légèrement le chiffon avec un liquide de nettoyage.

Quels sont les risques de sécurité à connaître ?

Risque d'étouffement avec les petites pièces, risque d'électrocution si l'appareil est endommagé, risque d'explosion si les piles sont mal utilisées, et risque de brûlure par acide en cas de fuite de pile. Suivez les consignes de sécurité.

Comment éliminer le microscope en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Apportez-le dans un point de collecte pour appareils électriques usagés (déchèterie ou magasin). Les piles usagées doivent être déposées dans les conteneurs prévus à cet effet.

Que faire si l'image reste floue ?

Vérifiez que l'éclairage est allumé et que la roue de sélection est sur la bonne position. Abaissez la table du microscope et refaites la mise au point lentement avec la roue de focalisation. Assurez-vous que l'objectif et l'oculaire sont propres.

MODE D'EMPLOI 40X-800X National Geographic

• RISQUE D'ETOUFFEMENT! Ce produit contient des petites pièces, qui pourraient être avalées par des enfants. Il y a un RISQUE D'ETOUFFEMENT.
• RISQUE D'ELECTROCUTION ! Cet appareil contient des pièces électroniques raccordées à une source d'alimentation électrique (batteries). L'utilisation de l'appareil doit se faire exclusivement comme décrit dans ce manuel, faute de quoi un RISQUE d'ELECTROCUTION peut exister !
• RISQUE D'EXPLOSION / D'INCENDIE ! Ne pas exposer l'appareil à des températures trop élevées. N'utilisez que les batteries conseillées. L'appareil et les batteries ne doivent pas être court-circuitées ou jeter dans le feu ! Toute surchauffe ou manipulation inappropriée peut déclencher courts-circuits, incendies voire conduire à des explosions!

• RISQUE DE BLESSURE ! En équipant l'appareil des batteries, il convient de veiller à ce que la polarité des batteries soit correcte. Les batteries endommagées ou ayant coulées causent des brûlures par acide, lorsque les acides qu'elles contiennent entrent en contact direct avec la peau. Le cas échéant, il convient d'utiliser des gants de protection adaptés.

• L'écoulement de l'électrolyte d'une batterie peut entraîner des blessures par brûlure due à l'acidité du produit ! Evitez tout contact de l'électrolyte avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide, rincez abondamment et immédiatement les parties du corps concernées en utilisant de l'eau claire et consultez un médecin dans les meilleurs délais.

• N'utilisez que les batteries conseillées. Ne mélangez pas les anciennes et les nouvelles piles. Remplacez toujours les batteries trop faibles ou usées par un jeu complet de nouvelles batteries disposant de toute sa capacité. N'utilisez pas de batteries de marques, de types ou de capacités différentes. Les batteries doivent être enlevées de l'appareil lorsque celui-ci est destiné à ne pas être utiliser pendant un certain temps ou si les piles sont vides !
• Lorsque vous insérez les piles, assurez-vous que la polarité (+/-) est correcte.
• Ne jamais recharger de piles normales non rechargeables ! Les piles à usage unique peuvent exploser lorsqu'elles sont rechargées.
• Les piles rechargeables ne doivent être chargées que sous la surveillance d'un adulte.

• Les piles rechargeables doivent être retirées du jouet avant le chargement.

• Les bornes ne doivent pas être court-circuitées.

• Ne pas démonter l'appareil ! En cas de défaut, veuillez vous adresser à votre revendeur spécialisé. Celui-ci prendra contact avec le service client pour, éventuellement, envoyer l'appareil en réparation.
• L'utilisation de cet appareil exige souvent l'utilisation d'accessoires tranchants et/ou pointus. Ainsi, il convient de conserver l'appareil et ses accessoires et produits à un endroit se trouvant hors de la portée des enfants. RISQUES DE BLESSURES !
• Conservez les instructions et l'emballage car ils contiennent des informations importantes.

ELIMINATION

Eliminez l'emballage en triant les matériaux. Pour plus d'informations concernant les règles applicables en matière d'élimination de ce type des produits, veuillez vous adresser aux services communaux en charge de la gestion des déchets ou de l'environnement.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Ne jamais éliminer les appareils électriques avec les ordures ménagères !

Conformément à la directive européenne 2012/19/CE sur les appareils électriques et électroniques et ses transpositions aux plans nationaux, les appareils électriques usés doivent être collectés séparément et être recyclés dans le respect des réglementations en vigueur en matière de protection de l'environnement. Les batteries déchargées et les accumulateurs usés doivent être apportés par leurs utilisateurs dans les points de collecte prévus à cet effet. Pour plus d'informations concernant les règles

applicables en matière d'élimination des batteries produites après la date du 01.06.2006, veuillez vous adresser aux services communaux en charge de la gestion des déchets ou de l'environnement.

En conformité avec les règlements concernant les piles et les piles rechargeables, jeter ces produits avec les déchets ménagers normaux est strictement interdit. Veuillez à bien déposer vos piles usagées dans des lieux prévus à cet effet par la Loi, comme un point de collecte locale ou dans un magasin de détail (une élimination de ces produits avec les déchets domestiques constituerait une violation des directives sur les piles et batteries).

Les piles qui contiennent des toxines sont marquées avec un signe et un symbole chimique. « Cd » = cadmium, « Hg » = mercure, « Pb » = plomb.

^1 batterie/pile contenant du cadmium

^2 batterie/pile contenant du mercure

^3 batterie/pile contenant du plomb

Déclaration de conformité CE

CE Bresser GmbH a émis une « déclaration- on de conformité » conformément aux lignes directrices applicables et aux normes correspondantes. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.bresser.de/download/9039500/CE/9039500_CE.pdf

Voici les pièces de ton microscope

1 Oculaire 10x WF
2 Oculaire 20x WF
3 Supports d'oculaire
4 Tête de microscope
5 Objectif
6 Clip maintien
7 Table du microscope
8 Eclairage LED (par transparence)
9 Pied de microscope
10 Compartiment à piles
11 Roue de focalisation
12 Roue de sélection pour l'éclairage
13 Eclairage LED (Lumière réfléchie)
14 Porte-objectif, Lamelle couvre-objets et préparation durable dans une boîte en plastique
15 Bouteille vide
16 Préparations :
a) Levure
b) Œuf de crevette
17 Appareil à coupe
18 Accessoires bruts des crevettes
19 Tube à essai
20 Pincette
21 Aiguille à dissection
22 Couteau à dissection
23 Pipette
24 Vitres de protection et étiquettes adhésives
25 Boîte de Pétri
26 Loupe
27 Disque de filtre à couleur

28 Adaptateur pour Smartphone

29 Variateur

Où puis-je utiliser mon microscope ?

Avant que tu ne montes ton microscope, veille à ce que la table, le placard, ou l'endroit où tu souhaites le placer, soit stable et solide et qu'il ne vacille pas.

Comment dois-je utiliser l'éclairage LED électrique ?

Au pied du microscope se trouve le compartiment à piles (10). Desserrez la vis au couvercle du compartiment à piles avec un petit tourne-vis Philips et retirez le

couvercle. Place les batteries dans les compartiments de sorte que le pôle moins (-) plat des piles s'appuient contre les bornes à ressorts et que le pôle plus (+) des piles touchent ensuite les contacts-tôles plates. Ferme le compartiment à piles avec le couvercle et retourne le microscope.

Deux lampes se trouvent dans le microscope. Elles n'éclairent pas avec des ampoules, mais avec des diodes électroluminescentes (LED). La première lampe éclaire la préparation par en dessous, et la seconde lampe par au-dessus. (Ce que tu veux observer sous le microscope est désigné par Objet ou Préparation.) Tu peux utiliser chaque lampe séparément. Pour cela, il y a une roue de sélection (12). Celle-ci possède deux numéros: I et II.

Si tu choisis l'option...

I, la lumière n'éclaire que par en dessous (par transparence).
II, la lumière n'éclaire que par le dessus (lumière réfléchie).

Pour les objets transparents l'option I est la meilleure. Pour contempler des objets durs et transparents (objets en lumière réfléchie) choisis l'option II.

Pourquoi j'utilise le disque de filtre à couleur ?

Le disque de filtre (27) se trouve sous la table du microscope (7). Il t'aide à observer des préparations très claires ou lucides. Ici tu peux choisir entre différentes couleurs. Les objets sans couleur ou transparents (par ex. grains d'amidon, organisme unicellulaire) sont plus faciles à reconnaître dans leurs composants.

Comment régler correctement mon microscope ?

Chaque observation commence avec le grossissement le plus faible.

faible soit enclenché.

Tout d'abord, descends (7) complètement la table du microscope (11). Puis tourne le nez de l'objectif (4) au point que le grossissement (Objectif 4x) le plus

Indication :

Avant de changer le réglage de l'objectif, commence toujours par bien descendre la table du microscope (7). Ainsi tu peux éviter d'éventuels dommages !

Insérez maintenant le plus petit oculaire, dans ce cas le WF10x (1) dans la supports d'oculaire (3).

Comment dois-je observer la préparation ?

Une fois que tu as monté et réglé le microscope avec l'éclairage approprié, les principes suivants doivent s'appliquer :

Commence par une observation simple au grossissement le plus faible. Ainsi, il est plus facile de mettre l'objet au milieu (Centrage) et de mettre l'image au point (Focalisation).

Plus le grossissement est élevé, plus tu as besoin de lumière pour une bonne qualité d'image.

Maintenant, pose une préparation durable (14) directement sous l'objectif sur la table du microscope. L'objet à observer ne doit pas être placé directement sur l'éclairage (8).

Pour l'étape suivante, tu dois regarder à travers l'oculaire (1) puis tourner la roue de focalisation avec précaution (11) jusqu'à ce que l'image soit nette. Si tu souhaites avoir des grossissements plus élevés, règle l'oculaire 20x (2) et tourne le nez de l'objectif (4) sur des réglages plus élevés (10x ou 40x).

Indication importante :

Le grossissement le plus élevé n'est pas le meilleur pour toutes les préparations !

Attention :

En cas de réglage différent du grossissement (changement d'oculaire ou d'objectif) la netteté de l'image doit être à nouveau réglée sur la roue de focalisation (11). Sois très prudent lors de cette manipulation. Si tu sors la table de microscope trop vite, l'objectif et le porte-objet peuvent se toucher et être endommagés !

Quelle lumière pour quelle préparation ?

Avec cet appareil, un microscope à lumière réfléchie et transparente, les objets transparents, semi-transparents ainsi que les objets non transparents peuvent être observés.

L'image de l'objet observé en question sera « transportée » sur la lumière. Puis, le éclairage décide si tu peux voir quelque chose ou pas !

Si tu observes des objets non transparents (opques) (par ex. de petits animaux, des parties de plante, des pierres, des pièces, etc.) avec ce microscope, alors la lumière se répand sur l'objet à observer.

De là, la lumière sera retransmise et arrive aux yeux par l'objectif et l'oculaire (ce qui provoque le grossissement). Ceci est la microscopie à lumière réfléchie.

Pour les objets transparents (par ex. Organisme unicellulaire) la lumière brille par en dessous à travers l'ouverture dans la table du microscope puis à travers l'objet observé.

Le chemin de la lumière mène jusqu'à l'objectif et l'oculaire, ou il y a encore un grossissement,

puis elle arrive aux yeux. Ceci est la microscopie transparente.

Plusieurs petits êtres marins, des parties de plante et les composants les plus de nature déjà transparents. D'autres doivent d'abord être préparés de façon adéquate. A moins que nous les rendions transparents avec un traitement préalable ou une pénétration avec des matières (fluides) ou en coupant les éléments les plus fins de ces derniers (coupe, lame mince) et que nous analysons. Tu peux en apprendre plus sur ce procédé dans les paragraphes suivants.

Comment fabriquer des tranches de préparation fines ?

Tu ne dois les effectuer que sous la supervision de tes parents.

Comme je l'ai déjà dit, un objet doit être transformé en fines tranches. Pour obtenir de meilleurs résultats, nous avons besoin d'un peu de cire ou de paraffine. Prends plutôt une bougie. Place la cire dans une casserole pour la faire chauffer un peu à feux doux. Maintenant, plonge l'objet plusieurs fois dans la cire liquide.

Puis laisse la cire se solidifier. A reil de coupe (17) ou un couteau/scalpel, des tranches fines doivent maintenant être coupées de l'objet enduit de cire. Ces tranches seront posées sur un porte-objet en verre et couvertes avec un cache.

Comment effectuer ma propre préparation ?

Prends l'objet que tu souhaites observer et fipose semur un porte-objet en verre (14). Puis ajoute une goutte d'eau distillée sur l'objet à l'aide d'une pipette. Maintenant pose un cache à la verticale au bord de la goutte d'eau, de sorte que l'eau s'écoule le long du rebord du cache. Puis baisse le cache lentement sur la goutte d'eau (Illustr. 8).

Utilisez le lien Internet suivant pour découvrir toutes les expériences passionnantes que vous pouvez faire.

l'appa-Erreur Solution
Aucune image n'est identifiable	• Allumer la lumière• Faire une nouvelle mise au point

Pour pouvoir profiter longtemps de ton microscope...

Nettoie les lentilles (oculaires et/ou objectifs) uniquement avec le chiffon à lentilles ci-joint ou bien avec un autre chiffon doux et non pelucheux (par exemple en microfibre). N'appuié pas le chiffon trop fort sur les lentilles, car elles sont très fragiles et tu risquerais de les rayer !

Si ton microscope est très sale, demande à tes parents de t'aider à les nettoyer. Demande-leur d'humidifier le chiffon avec un peu de liquide de nettoyage et de nettoyer les lentilles en appuyant très peu.

Veille à toujours tenir ton microscope à l'abri de la poussière et de l'humidité ! Après l'avoir utilisé, le quelque temps chez toi à température ambiante afin que le reste d'humidité puis s'évaporer. Conserve ton microscope dans la pochette que tu as reçue à la livraison.

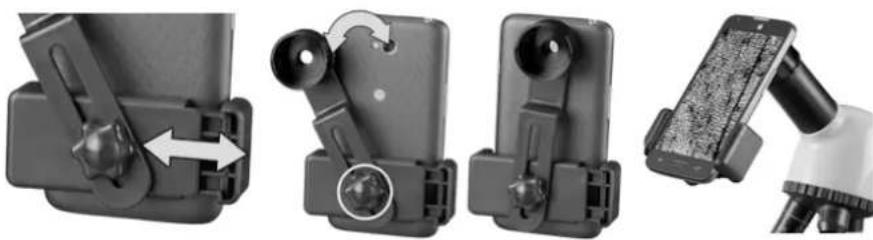

Adaptateur pour Smartphone

Ouvrez le support flexible et mettez smartphone dedans. Fermez le socle et assurez-vous que votre téléphone est correctement installé. La caméra doit être positionnée exactement au-dessus de l'oculaire. Ouvrez le clip de verrouillage à l'arrière du support et placez l'oculaire exactement sur l'appareil photo de votre smartphone. Resserrez maintenant le clip de verrouillage et fixez le support pour smartphone à l'oculaire de votre microscope. Lancez maintenant l'application caméra. Si l'image n'est pas encore centrée sur votre écran, desserrez légèrement le clip de verrouillage et réajustez. Il peut être nécessaire d'utiliser la fonction zoom pour remplir l'image sur l'écran. Un léger ombrage sur les bords est possible. Retirez le smartphone du socle après utilisation !

REMARQUE:

Aoturez-vous que le smartphone ne peut pas glisser du socle. Bresser GmbH décline toute responsabilité pour les dommages causés par un smartphone tombé !

Garantie

La période de garantie normale est de 2 ans et commence le jour de l'achat. Pour d'une période de garantie prolongée (prestation non obligatoire) telle qu'indiquée sur la boite cadeau, une inscription sur notre site internet est nécessaire.

bénéfico

FR

Vous pouvez consulter l'intégralité des conditions de garantie ainsi que les informations sur l'extension de la période de garantie et le détail de nos services via le lien suivant : www.bresser.de/warranty_terms.
