MANUAL DE UTILIZADOR 40X-800X National Geographic

• PERIGO DE ASFIXIA! Este produto contém peças pequenas que podem ser engolidas por crianças! PERIGO DE ASFIXIA!
• PERIGO DE CHOQUE ELÉTRICO! Este aparelho contém componentes electrónicos, que são operados por uma fonte de corrente (fonte de alimentação e/ou pilhas). Não deixe as crianças sem vigilância durante o manuseamento do aparelho! A utilização deve efectuar-se conforme o manual, caso contrário há RISCO de CHOQUE ELÉCTRICO!
• RISCO DE INCÊNDIO/EXPLOSÃO! Não sujeite o aparelho a altas temperaturas. Utilize apenas as pilhas recomendadas. Não curto-circuitar nem atirar para o fogo o aparelho nem as pilhas! O calor excessivo e o manuseamento incorrecto podem provocar curto-circuitos, incêndios e até explosões!
• PERIGO DE CORROSÃO! As pilhas devem ser mantidas afastadas das crianças! Preste atenção para colocar a pilha na polaridade correta. Pilhas danificadas ou com derramamento de ácido causam queimaduras graves quando em contacto com a pele. Se necessário, utilize luvas de proteção adequadas.
• O ácido saído das pilhas pode causar corrosão! Evite o contacto do ácido das

pilhas com a pele, os olhos e as mucosas. Em caso de contacto do ácido com as áreas mencionadas lavar imediatamente com muita água limpa e consultar um médico.
- Utilize apenas as pilhas recomendadas. Não misturar pilhas velhas e novas. Substitua as pilhas fracas ou gastas sempre por um conjunto completamente novo com a mesma capacidade. Não utilize pilhas de diferentes marcas, tipos ou capacidade. As pilhas devem ser retiradas do aparelho, se este não for usado durante algum tempo!
- Ao inserir as baterias, certifique-se de que a polaridade (+/-) está correcta.
- Nunca carregue pilhas normais, não recarregáveis! Elas podem explodir no processo.
- As baterias recarregáveis só podem ser carregadas sob a supervisão de um adulto.
- As baterias recarregáveis devem ser removidas do brinquedo antes de serem carregadas.
- Não provoque curto-circuitos nos terminais.
- Não desmonte o aparelho! Em caso de defeito, consulte o seu distribuidor especializado. Ele contactará o Centro de Assistência e poderá enviar o aparelho para uma eventual reparação.
- Para trabalhar com este aparelho são utilizados meios auxiliares pontiagudos e com arestas vivas. Por essa razão, guarde

este aparelho, e todos os componentes e meios auxiliares, num local inaccessível às crianças. RISCO DE FERIMENTOS!
- Guarde as instruções e a embalagem, pois contêm informações importantes.

ELIMINAÇÃO

Separe os materiais da embalagem. Pode obter mais informações sobre a reciclagem correcta nos serviços municipais ou na agência do meio ambiente.

Não deposite os seus aparelhos electrónicos no lixo doméstico!

De acordo com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e eletrónicos e sua conversão na legislação nacional, os aparelhos electrónicos em fim de vida devem ser separados e sujeitos a uma reciclagem ambientalmente correcta.

Pilhas e baterias antigas descarregadas têm de ser depositadas pelo consumidor em recipientes especiais de recolha para pilhas (pilhões). Pode obter mais informações sobre aparelhos obsoletos ou pilhas, produzidas após 01.06.2006, nos serviços municipais ou na agência do meio ambiente.

As pilhas e as baterias não devem ser eliminadas juntamente com o lixo doméstico, mas é obrigatório serem entregues para reciclagem

em locais próprios. Após o uso, pode entregar as pilhas nos nossos locais de venda ou entregá-las gratuitamente num local próximo (por ex. em estabelecimentos comerciais ou em pilhómetros).

As pilhas e as baterias devem estar identificadas com um recipiente para lixo rasurado bem como com o símbolo de material perigoso, "Cd" significa cádmio, "Hg" significa mercúrio e "Pb" significa chumbo.

Declaração de conformidade CE

CE Foi criada pela Bresser GmbH uma "Declaração de conformidade" de acordo com as directivas e respecti-

vas normas aplicáveis. A sua visualização pode ser solicitada a qualquer momento.

O texto integral da declaração CE de conformidade está disponível no seguinte endereço Internet:

^1 Pilha contém cádmio
^2 Pilha contém mercúrio
^3 Pilha contém chumbo

Estes são os componentes do teu microscópio

1 Ocular WF 10x WF
2 Ocular WF 20x WF
3 Apoio da ocular
4 Revólver das objectivas
5 Objectiva
6 Pinça de retenção
7 Mesa do microscópio
8 Iluminação LED (luz transmitida)
9 Base do microscópio
10 Compartimento das pilhas
11 Roda de ajuste da nitidez
12 Roda selectora da iluminação
13 Iluminação LED (luz incidente)
14 Suportes de objectiva, lamelas de vidro e preparados permanentes em caixa de plástico
15 Garrafa Vazia
16 Preparados:
a) Levedura
b) Ovos de camarão
17 Aparelho de corte fino
18 Incubadora de camarões
19 Tubo de ensaio
20 Pinca
21 Agulha de dissecação
22 Faca de dissecação
23 Pipeta
24 Vidros de cobertura e etiquetas adesivas
25 Placa de Petri
26 Lupa
27 Filtro de cor

28 Suporte para smartphone

29 Controlador de iluminação (Dimmer)

Onde posso observar ao microscópio?

Antes de montares o microscópio, presta atenção para que mesa, armário ou qualquer outro local onde o coloques, seja estável e fixo, sem oscilações.

Com opero a iluminação LED eléctrica?

Na base do microscópio encontras o compartimento das pilhas (10). Desaperte o parafuso de fixação compartimento da bateria com uma pequena chave de fenda

Phillips e remova a tampa.

Coloca as pilhas nos grampos, de forma que os pólos negativos (−) planos das pilhas pressionem os grampos de mola e que os pólos positivos (+) das pilhas toquem nas chapas de contacto planas.

Fecha o compartimento das pilhas com a tampa e vira novamente o microscópio. Coloca novamente as oculares.

No microscópio existem duas lâmpadas. A sua iluminação não se faz da forma convencional, mas sim com modernos diodos luminosos (LED). A primeira lâmpada ilumina o preparado

desde a parte de baixo e a segunda lâmpada ilumina-o desde a parte de cima. (aquilo que queres observar por baixo do microscópio chama-se objecto ou preparado.) Podes utilizar cada lâmpada individualmente. Para esse efeito existe a roda selectora (12). Esta possui dois números: I e II.

Se seleccionares...

12 do

I, a luz incide apenas por baixo (luz transmitida).

II, a luz incide apenas por cima (luz incidente

Para objectos transparentes (objectos de luz transmitida) recomenda-se o I. Para observar objectos sólidos, opacos (objectos de luz incidente), selecciona o II.

Para que se utiliza o filtro de cor?

O filtro de cor (27) encontra-se por bai: mesa do microscópio (7). Ele auxilia na observação de preparados muito claros ou transparentes. Podes seleccionar diferentes cores. Ob-jectos incolores ou transparentes (p. ex. grãos de amido, protozoários) são muito mais fáceis de reconhecer pelos seus componentes.

Como ajusto correctamente o meu microscópio?

Cada observação deve começar com a ampliação mais reduzida.

Em primeiro lugar, desloca (7) a mesa do microscópio (11) totalmente para baixo. Em seguida, gira o revólver das objectivas (4) até encaixar na ampliação

mais reduzida (objectiva 4x).

Nota:

Antes do ajuste da objectiva, desloca sempre a mesa do microscópio (7) primeiro para baixo. Dessa forma, podes evitar eventuais danos!

①/② ③

Introduza agora a ocular mais pequena, neste caso a WF10x (1), no apoio da ocular (3).

Como observo o preparado?

Depois de teres equipado e ajustado o microscópio com a iluminação adequada são válidos os seguintes princípios:

Começa com uma observação simples na ampliação mais reduzida. Assim é mais fácil colocar o objecto no centro (centragem) e ajustar a nitidez da imagem (focagem).

Quanto maior for a ampliação, tanto mais luz será necessária para atingires uma boa qualidade de imagem.

Agora coloca um preparado permanente (14) directamente por baixo da objectiva na mesa do microscópio. O objecto a ser observado deve encontrar-se

mesmo por baixo da iluminação (8).

No passo seguinte, observas através da ocular (1) e rodas cuidadosamente a roda de ajuste da nitidez (11) até a imagem ficar nítida. Se quiseres ampliações ainda maiores, coloca a ocular 20x (2) e gira o revólver das objectivas (4) para um ajuste maior (10x ou 40x).

Nota importante:

Não é em todos os preparados que a maior ampliação é a melhor!

Presta atenção:

No caso de uma alteração do ajuste da ampliação (troca de ocular ou de objectiva) a nitidez da imagem tem de ser reajustada na roda de ajuste da nitidez (11). Neste caso, tens de ser muito cuidadoso. Se deslocares a mesa do microscópio demasiado rápido, a objectiva e o porta-objectos podem tocar-se e danificar-se!

Qual a melhor luz para que preparado?

Com este aparelho, um microscópio de luz incidente ou de luz transmitida, podem ser observados objectos transparentes, semi-transparentes e opacos.

A figura do respectivo objecto de observação é "transportada" pela luz. Por isso, tens de ajustar a iluminação conforme o que consegues ver ou não!

Se observares objectos opacos (p. ex. pequeños animais, partes de plantas, pedras, moedas, etc.) com este microscópio, a luz incide no objecto a ser observado.

Desse ponto, a luz é reflectida e olhos (pela ampliação) através da objectiva e da ocular. A isto se chama microscopia de luz incidente.

No caso de objectos transparentes (p. ex. protozoários) a luz incide pela parte de baixo através da abertura na mesa do microscópio e, em seguida, através do objecto de observação. O trajecto da luz passa através da objectiva e

da ocular, onde a ampliação se faz e chega, por fim, ao olho. A isto se chama microscopia de luz transmitida.

Muitos seres microscópicos da água, partes de plantas e elementos animais muito finos já são transparentes por natureza. Outros ainda têm de ser preparados. Podemos analisá-los em seguida tornando-os transparentes com o auxílio de um tratamento prévio ou de infiltração com materiais (meios) adequados ou efectuando pequenos recortes (corte manual, corte fino). Poderás saber mais sobre este assunto nas secções que se seguem.

Como preparo cortes finos de preparado?

Realiza a preparação com a ajuda dos teus pais ou de um outro adulto.

Tal como já disse, são feitos cortes finos num objecto. Para obtermos melhores resultados, necessitamos de alguma cera e parafina. O melhor será arranjares uma vela. Colocas a cera num tacho para a aqueceres brevemente numa chama. Em seguida, mergulhas o objecto várias vezes na cera líquida. Depois, deixas a cera endurecer. Com o aparelho de corte fino (17) ou uma faca/escalpelo são cortadas agora partes muito finas do objecto envolvido em cera. Estes cortes são colocados num porta-objectos em vidro e cobertos com uma lamela de vidro.

Como fabrico o meu próprio preparado?

Pegas no objecto que pretendes observar e coloca-lo num porta-objectos em vidro (14). Em seguida, com uma pipeta coloca uma gota de água destilada no objecto. Agora coloca uma lamela em vidro na vertical no rebordo da gota de água, de forma que a água escorra ao longo do canto da lamela de vidro. Em seguida, baixa a lamela de vidro lentamente por cima da gota de água.

Use o link da web a seguir para encontrar experiências interessantes que você pode experimentar.

Erro Solução
Não se vê a imagem •	Ligar a luz•Ajustar novamente anitidez

Para que te divirtas com o teu microscópio durante muito tempo...

Limpa as lentes (oculares e/ou objectivas) apenas com o pano de limpeza fornecido ou com um outro pano macio e sem fios (p. ex. em microfibra). Não deves exercer muita força no pano! As lentes são muito sensíveis e podem arranhar-se com facilidade.

Se o teu microscópio estiver muito sujo, pede ajuda aos teus pais para o limpares. Humedece o pano com um pouco de detergente e limpa as lentes suavemente.

Presta atenção para que o teu microscópio esteja sempre protegido do pó e da humidade! Após a utilização, deixa-os durante algum tempo num lugar quente, para que a humidade restante se possa evaporar. Coloca as tampas protectoras do pó e guarda o microscópio na bolsa fornecida.

Suporte para smartphone

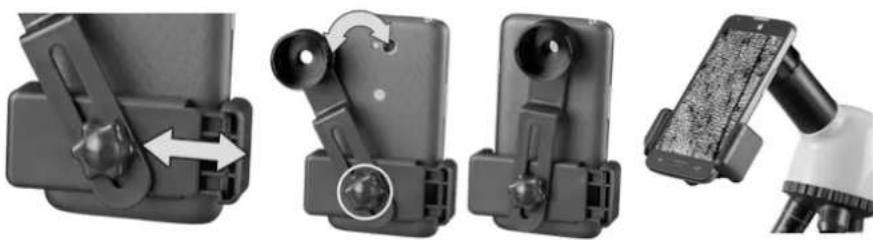

Abra o suporte flexível e coloque o Smartphone. Feche o suporte e certifique-se smartphone está bem firme. A câm estar exatamente por cima da lente ocular. Abri o clipe de bloqueio na parte traseira do suporte e coloque a ocular mesmo na câmara do smartphone. Agora aperte novamente o clique de bloqueio e o suporte do smartphone na ocular do microscópio. Inicie o aplicativo da câmara. Se a imagem ainda não estiver centrada no monitor, solte levemente o clipe de bloqueio e ajuste. Pode ser necessário utilizar a função de zoom para exibir a imagem a preencher o ecrã. É possível um leve sombreamento nas bordas. Após a utilização, retire o smartphone do suporte!

NOTA:

Certifique-se de que o smartphone não pos- da esqueregar do suporte. Em caso de danos

aprodevados pela queda de um smartphone, a Bresser GmbH não assume qualquer responsabilidade.

Garantia

O período normal da garantia é de 2 anos a partir da data da compra. Para beneficiar uma extensão da garantia, conforme indicado na caixa, tem de se registar no nosso website.

Pode consultar os termos completos da garantia, bem como a informação acerca da extensão da garantia e mais detalhes dos nossos serviços em: www.bresser.de/warranty_terms.
