BEDIENUNGSANLEITUNG 40X-800X National Geographic

www.bresser.de/guide

ACHTUNG! Nicht für Kinder unter 3 Jahren geeignet. ERSTICKUNGSGEFAHR - kleine Teile! GEFAHR VON STICHVERLETZUNGEN - Funktionsbedingte scharfe Spitzen! VERLETZUNGSGEFAHR - Funktionsbedingte scharfe Kanten! Anleitung und Verpackung aufbewahren, da sie wichtige Informationen enthalten.

www.bresser.de/downloads

DE Bedienungsanleitung....4
EN Operating Instructions....10
FR Mode d'emploi....16
NL Handleiding 22
IT Istruzioni per l'uso 28
ES Instrucciones de uso ....34
PT Manual de utilização ....40

ALLGEMEINE WARNHINWEISE

• ERSTICKUNGSGEFAHR! Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht ERSTICKUNGSGEFAHR!
• GEFAHR eines STROMSCHLAGS! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Batterien) betrieben werden. Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur, wie in der Anleitung beschrieben, erfolgen, andernfalls besteht GEFAHR eines STROMSCHLAGS!
• BRAND-/EXPLOSIONSGEFAHR! Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

• VERÄTZUNGSGEFAHR! Batterien gehören nicht in Kinderhände! Achten Sie beim Einlegen der Batterie auf die richtige Polung. Ausgelaufene oder beschädigte Batterien verursachen Verätzungen, wenn Sie mit der Haut in Berührung kommen. Benutzen Sie gegebenenfalls geeignete Schutzhandschuhe.

• Ausgelaufene Batteriesäure kann Verätzungen führen! Vermeiden Sie den Kontakt von Batteriesäure mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf.

• Benutzen Sie nur die empfohlenen Batterien. Verwenden Sie keine alten und neuen Batterien zusammen. Ersetzen Sie schwache oder verbrauchte Batterien immer durch einen komplett neuen Satz Batterien mit voller Kapazität. Verwenden Sie keine Batterien unterschiedlicher Marken, Typen oder unterschiedlich hoher Kapazität. Entfernen Sie Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird, oder die Batterien leer sind!
• Achten Sie beim Einlegen der Batterien auf die richtige Polarität (+/-).
• Keinesfalls normale, nicht wieder aufladbare Batterien aufladen! Sie können in Folge des Ladens explodieren.
• Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.
• Aufladbare Batterien sind aus dem Spielzeug herauszunehmen, bevor sie geladen werden.
  • Die Anschlussklemmen dürfen kurzgeschlossen werden.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an

zu Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.

• Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Es besteht VERLETZUNGSGEFAHR!

- Anleitung und Verpackung aufbewahren, da Sie wichtige Informationen enthalten.

ENTSORGUNG

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom Verbraucher in Batteriesammelgefäßen entsorgt werden. Informationen zur Entsorgung alter Geräte oder Batterien, die nach dem 01.06.2006 produziert wurden, erfahren Sie

beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Sie können die Batterien nach Gebrauch entweder in unserer Verkaufsstelle oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgeben.

Batterien und Akkus sind mit einer durchgekreuzten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet, „Cd“ steht für Cadmium, „Hg“ steht für Quecksilber und „Pb“ steht für Blei.

^1 Batterie enthält Cadmium
^2 Batterie enthält Quecksilber
^3 Batterie enthält Blei

EG-Konformitätserklärung

CE Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/9039500/CE/ 9039500_CE.pdf

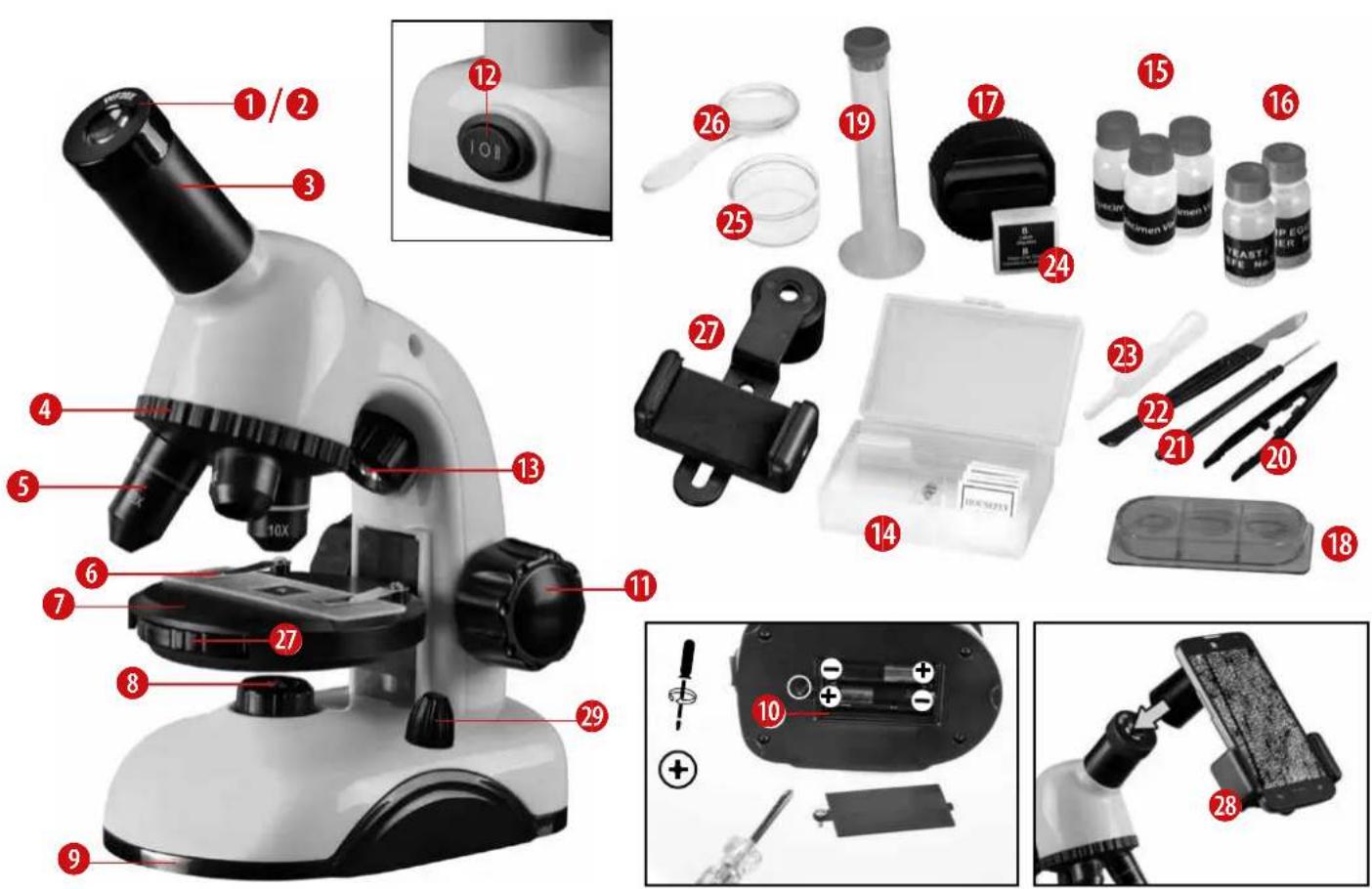

Aus diesen Teilen besteht dein Mikroskop

1 10x WF Okular

2 20x WF Okular

3 Okularstutzen

4 Objektivrevolver

5 Objektiv

6 Halteklammer

7 Mikroskoptisch

8 LED-Beleuchtung (Durchlicht)

9 Mikroskopfuß

10 Batteriefach

11 Scharfeinstellungsrad

12 Schalter für Beleuchtung

13 LED-Beleuchtung (Auflicht)

14 Objektträger, Deckgläser

und Dauerpräparate in Kunststoffbox

15 Leerer Behälter

16 Präparate:

a) Hefe

b) Garneleneier

17 Dünnschnittapparatur

18 Garnelenbrutanlage

19 Reagenzglas

20 Pinzette

21 Prepariernadel

22 Prepariermesser

23 Pipette

24 Deckgläser und Klebeetiketten

25 Petrischale

26 Lupe

27 Farbfilterscheibe

28 Smartphone-Halterung

29 Dimmer

Wo mikroskopiere ich?

Bevor Du das Mikroskop aufbaust, achte darauf, dass der Tisch, Schrank oder worauf Du es stellen möchtest, stabil ist und fest steht, ohne zu wackeln.

Wie bediene ich die elektrische LED-Beleuchtung?

Im Fuß des Mikroskops befindet sich das -riefach (10). Die Schraube am Batteriefachdeckel mit einem geeigneten Kreuzschraubendreher entfernen und Batteriefachdeckel abnehmen. Lege nun die Batterien in die Kammern so ein, dass die flachen Minuspole (-) gegen die Federklemmen drücken und die Pluspole (+) der Batterien dann die flachen Kä berühren. Verschließe das Batteriefach mit dem Deckel und drehe das Mikroskop wieder um.

Die erste Lampe scheint von unten auf das Präparat und die zweite Lampe von oben herab. (Das, was Du unter dem Mikroskop betrachten willst, heißt übrigens Objekt oder Präparat.) Du kannst jede Lampe einzeln benutzen. Dafür gibt es einen Schalter (12). Dieser besitzt zwei Nummern: I und II. Wählst du die...

12 101

I, so kommt das Licht nur von unten (Durchlicht).

II, so scheint das Licht nur von oben (Auflicht).

Für durchsichtige Objekte (Durchlichtobjekte) ist die I am besten. Um feste, undurchsichtige Objekte (Auflichtobjekte) zu betrachten, wähle die II.

tte

Wofür verwende ich die Farbfilterscheibe?

Die Farbfilterscheibe (27) befindet sich dem Mikroskoptisch (7). Sie hilft dir bei der Betrachtung sehr heller oder klarsichtiger Präparate. Du kannst hier zwischen verschiedenen Farben wählen. Farblose oder durchsichtige Objekte (z. B. Stärkekörner, Einzeller) sind so bessebanen Bestandteilen zu erkennen.

Konta Wästelle ich mein Mikroskop richtig ein?

Jede Beobachtung wird mit der niedrigsten Vergrößerung begonnen.

Fahre den Mikroskoptisch (7) zunächst ganz hinunter (11). Dann drehe den Objektivrevolver (4) so weit, bis er auf der niedrigsten Vergrößerung (Objektiv 4x) einrastet.

Hinweis:

Bevor Du die Objektiveinstellung wechselst, fahre den Mikroskoptisch (7) immer erst ganz herunter. Dadurch kannst Du eventuelle Beschädigungen vermeiden!

Setze nun das kleinste Okular, in dem Fall das WF10x (1) in den Okularstutzen (3) ein.

Wie beobachte ich das Präparat?

Nachdem Du das Mikroskop mit der passenden Beleuchtung aufgebaut und eingestellt hast, gelten folgende Grundsätze:

Beginne mit einer einfachen Beobachtung bei niedrigster Vergrößerung. So ist es leichter, das Objekt in die Mitte zu bekommen (Zentrierung) und das Bild scharf zu stellen (Fokussierung).

Je höher die Vergrößerung ist, desto mehr Licht brauchst Du für eine gute Bildqualität.

Nun lege ein Dauerpräparat (14) direkt unter dem Objektiv auf den Mikroskoptisch. Das zu beobachtende Objekt soll hierbei genau über der Beleuchtung (8) liegen.

Im nächsten Schritt schaust Du durch das Okular (1) und drehst vorsichtig am Scharfeinstellungsrad (11) bis das Bild scharf zu sehen ist. Wenn Du noch höhere Vergrößerungen möchtest, setze das Okular 20x (2) ein und drehe den Objektivrevolver (4) auf höhere Einstellungen (10x oder 40x).

Wichtiger Hinweis:

Nicht bei jedem Präparat ist die höchste Vergrößerung auch gleichzeitig die beste!

Beachte:

Bei veränderter Vergrößerungseinstellung (Okular- oder Objektivwechsel) muss die Bildschärfe am Scharfeinstellungsrad (11) neu eingestellt werden. Gehe hierbei sehr vorsichtig vor. Wenn Du den Mikroskoptisch zu schnell herausfährst, können sich Objektiv und Objektträger berühren und beschädigt werden!

Welches Licht für welches Präparat?

Mit diesem Gerät, einem Auflicht- und Du lichtmikroskop, können durchsichtige, halb- durchsichtige sowie undurchsichtige Objekte beobachtet werden.

Das Bild des jeweiligen Beobachtungsobjektes wird über das Licht „transportiert“. Daher entscheidet die richtige Beleuchtung darüber, ob Du etwas sehen kannst oder nicht!

Betrachtest Du undurchsichtige (opake) Objekte (z. B. kleinere Tiere, Pflanzenteile, Stein Münzen usw.) mit diesem Mikroskop, so fällt das Licht auf den zu betrachtenden Gegenstand. Von dort wird das Licht zurückgeworfen und gelangt durch Objektiv und Okular (bewirken die Vergrößerung) ins Auge. Dies ist die Auflichtmikroskopie.

Bei durchsichtigen (transparenten) Objekten (z. B. Einzeller) hingegen scheint das Licht von unten durch die Öffnung im Mikroskoptisch und dann durch das Beobachtungsobjekt.

Der Weg des Lichts führt weiter durch Objektiv und Okular, wo wiederum die Vergrößerung erfolgt und gelangt schließlich ins Auge. Dies ist die Durchlichtmikroskopie.

Viele Kleinlebewesen des Wassers, Pflanzenteile und feinste tierische Bestandteile sind bereits von Natur aus transparent. Andere müssen erst noch entsprechend vorbereitet (prä-

pariert) werden. Sei es, dass wir sie mit einer Vorbehandlung oder Durchdringung mit geeigneten Stoffen (Medien) durchsichtig machen oder dadurch, dass wir feinste Scheibchen von ihnen abschneiden (Handschnitt, Dünnschnitt) und diese dann untersuchen. Mehr dazu kannst Du in den folgenden Abschnitten lesen.

Wie stelle ich dünne Präparatschnitte her?

Bitte nur unter Aufsicht Deiner Eltern oder anderer Erwachsener durchführen.

Wie ich schon sagte, werden von einem Objekt möglichst dünne Schnitte gemacht. Um zu besten Ergebnissen zu kommen, benötigen wir etwas Wachs oder Paraffin. Nimm Dir am besten eine Kerze. Das Wachs gibst Du in einen Topf um es über einer Flamme kurz zu erwärmen. Nun tauchst Du das Objekt mehrere Male in das flüssige Wachs. Danach lasse das Wachs hart werden. Mit der Dünnschnittapparatur (17) oder einem Messer/Skalpell werden jetzt feinsste Schnitte von dem mit Wachs umhüllten Objekt abgeschnitten. Diese Schnitte werden auf einen Glasobjektträger gelegt und mit einem Deckglas abgedeckt.

Wie stelle ich mein eigenes Präparat her?

Nimm das Objekt, das Du beobachten möchtest und lege es auf einen Glasobjektträger (14). Dann gebe mit einer Pipette einen Tropfen destilliertes Wasser auf das Objekt. Nun setzte ein

Deckglas senkrecht am Rand des Wassertropfens an, so dass das Wasser entlang der Deckglaskante verläuft. Danach senke das Deckglas langsam über dem Wassertropfen ab.

Experimente

Im Internet findest du unter folgendem Link Broschüren mit interessanten Experimenten, die du ausprobieren kannst.

http://www.bresser.de/downloads

Fehlerbehebung

Fehler Lösung
kein Bild erkennbar • Licht einschalten• Schärfe neu einstellen

Wie pflege ich mein Mikroskop und wie gehe ich damit um?

Dein Mikroskop ist ein hochwertiges optisches Gerät. Deshalb solltest Du es vermeiden, dass Staub oder Feuchtigkeit mit Deinem Mikroskop in Berührung kommt. Vermeide auch Fingerabdrücke auf allen optischen Flächen (z. B. Okular).

Sollte dennoch Schmutz oder Staub auf dein Mikroskop oder das Zubehör geraten sein, entfernst Du diesen zuerst mit einem weichen Pinsel. Danach reinigst Du die verschmutzte Stelle mit einem weichen, fusselfreien Tuch. Fingerabdrücke auf den optischen Flächen entfernst Du am besten mit einem fusselfreien, weichen Tuch, auf das Du vorher etwas Alkohol gegeben hast.

Nach der Benutzung solltest Du das Mikroskop und das Zubehör wieder in den dazugehörigen Behältnissen verstauen.

Bedenke:

Ein gut gepflegtes Mikroskop behält auf Jahre hinaus seine optische Qualität und so seinen Wert.

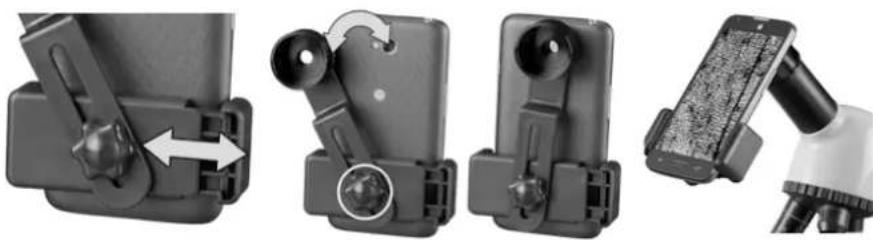

Smartphone-Halterung

Öffne die flexible Halterung und se Smartphone hinein. Schließe die Halterung und stelle sicher, dass dein Smartphone richtig fest sitzt. Die Kamera muss genau über dem Okular aufliegen. Öffne dazu den Feststellclip auf der Rückseite der Halterung und passe den Okular-einblick genau auf deine Smartphone-Kamera ein. Jetzt den Feststellclip wieder fest anziehen und die Smartphone-Halterung auf das Okular deines Mikroskops aufstecken. Starte nun die Kamera-App. Wenn das Bild noch nicht genau zentriert auf deinem Display zu sehen ist, dann löse den Feststellclip leicht und justieren nach. Eventuell ist es nötig, durch die Zoomfunktion das Bild Display füllend darzustellen. Eine leichte Abschattung an den Rändern ist möglich. Nimm das Smartphone nach dem Gebrauch wieder von der Halterung ab!

HINWEIS:

Achtendarauf, dass das Smartphone nicht von der Halterung rutschen kann. Bei Beschädigungen durch ein herabgefallenes Smartphone übernimmt die Bresser GmbH keine Haftung!

Garantie

Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich.

Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.
