MANUAL DE USUARIO 40X-800X National Geographic

ADVERTENCIAS DE CARÁCTER GENERAL

• RIESGO DE AXFISIA Este producto contiene piezas pequeñas que un niño podría tragarse. Hay RIESGO DE AXFISIA.
• ¡PELIGRO DE DESCARGA ELÉCTRICA! Este aparato contiene componentes electrónicos que funcionan mediante una fuente de electricidad (pilas). No deje nunca que los niños utilicen el aparato sin supervisión. El uso se deberá realizar de la forma descrita en el manual; de lo contrario, existe PELIGRO de DESCARGA ELÉCTRICA.
• ¡PELIGRO DE INCENDIO/EXPLOSIÓN! No exponga el aparato a altas temperaturas. Utilice exclusivamente las pilas recomendadas. ¡No cortocircuitar ni arrojar al fuego el aparato o las pilas! El calor excesivo y el manejo inadecuado pueden provocar cortocircuitos, incendios e incluso explosiones.
• ¡PELIGRO DE ABRASIÓN! No dejar las pilas al alcance de los niños. Al colocar las pilas, preste atención a la polaridad. Las pilas descargadas o dañadas producen causticaciones al entrar en contacto con la piel. Dado el caso, utilice guantes protectores adecuados.
• Si se derrama el ácido de las pilas, este puede provocar abrasiones Evite el contacto del ácido de las baterías con la piel, los ojos y las mucosas. En caso de contacto con el ácido, enjuague inmediatamente las zonas

afectadas con agua limpia abundante y visite a un médico.
- Utilice exclusivamente las pilas recomendadas. No mezcle las pilas viejas con las nuevas. Recambie siempre las pilas agotadas o muy usadas por un juego completo de pilas nuevas con plena capacidad. No utilice pilas de marcas o modelos distintos ni de distinto nivel de capacidad. ¡Hay que retirar las pilas del aparato si no se va a usar durante un periodo prolongado o si las pilas están agotadas!
- Al insertar las pilas, asegúrese de que la polaridad (+/-) es correcta.
- No cargar en ningún caso pilas no recargables. Podrían explotar como consecuencia de la carga.
- Las pilas recargables sólo pueden cargarse bajo la supervisión de un adulto.
- Las pilas recargables deben retirarse del juguete antes de cargarlo.
- Los terminales no deben estar en cortocircuito.
- No desmonte el aparato. En caso de que exista algún defecto, le rogamos que se ponga en contacto con su distribuidor autorizado. Este se pondrá en contacto con el centro de servicio técnico y, dado el caso, podrá enviarle el aparato para su reparación.
- ¡PELIGRO de lesiones corporales! Para trabajar con este aparato se emplean con fre-

cuencia instrumentos auxiliares afilados punzantes. Por ello, guarde este aparato y todos los accesorios e instrumentos auxiliares en un lugar fuera del alcance de los niños. ¡Existe PELIGRO DE LESIONES!

- Guarde las instrucciones y el embalaje ya que contienen información importante.

ELIMINACIÓN

Elimine los materiales de embalaje separándolos según su clase. Puede obtener información sobre la eliminación reglamentaria de desechos en su proveedor de servicios de eliminación de desechos municipal o bien en su oficina de medio ambiente.

¡No deposite aparatos eléctricos en la basura doméstica!

Con arreglo a la Directiva Europea

2012/19/CE sobre aparatos eléctricos y electrónicos usados y a su aplicación en las respectivas legislaciones nacionales, los aparatos eléctricos usados deben recopilarse por separado y destinarse a un reciclaje adecuado desde el punto de vista medioambiental.

Las pilas y los acumuladores gastados o descargados deben ser eliminados por el consumidor en recipientes especiales para pilas usadas. Puede obtener información sobre la eliminación de pilas usadas o aparatos fabricados después del 1 de junio de 2006 dirigiéndose a su proveedor de servicios de eliminación

de desechos municipal o bien a su oficina de medio ambiente.

De acuerdo con la normativa en materia de pilas y baterías recargables, está explicitamente prohibido depositarlas en la basura normal. Por favor, preste atención a lo que la normativa obliga cuando usted quiera deshacerse de estos productos - sobre puntos de recogida municipal o en el mercado minorista (disposición sobre violación de la Directiva en materia de los residuos domésticos- pilas y baterías-).

Las pilas y baterías que contienen productos tóxicos están marcados con un signo y un símbolo químico. "Cd" = cadmio, "Hg" = mercurio, "Pb" = plomo

Cd ^1 Hg ^2 Pb ^3

^1 pila que contiene cadmio
^2 pila que contiene mercurio
^3 pila que contiene plomo

Declaración de conformidad de la Unión Europea (CE)

CE Bresser GmbH ha emitido una "Declaración de conformidad" de acuerdo con las directrices y normas correspondientes. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet:

www.bresser.de/download/9039500/CE/9039500_CE.pdf

Éstas son las partes de tu microscopio

1 Ocular 10x WF
2 Ocular 20x WF
3 Soporte del ocular
4 Revólver con objetivos
5 Objetivo
6 Clips de sujeción
7 Mesa del microscopio
8 Iluminación con LED (luz transmitida)
9 Pie del microscopio
10 Compartimento de las pilas
11 Tornillo micrométrico
12 Rueda de selección para la iluminación
13 Iluminación con LED (luz incidente)
14 Portaobjetos, Cubiertas de cristal y preparaciones permanentes en caja de plástico
15 Botella vacía
16 Preparaciones:
a) Levadura
b) Huevos de gamba
17 Aparatos de corte fino
18 Instalación para la cría de gambas
19 Tubo de ensayo
20 Pinza
21 Aquja de disección
22 Cuchillo de disección
23 Pipeta
24 Cubreobjetos y etiquetas adhesivas
25 Placa de Petri
26 Lupa
27 Lámina de filtrado de color
28 Soporte para teléfonos Smartphone

29 Regulador de luz (Dimmer)

¿Dónde debo utilizar mi microscopio?

Antes de montar el microscopio, presta atención a que la mesa, armario, o cualquier otro lugar donde lo quieras colocar sea estable y seguro, y que no cojee.

¿Cómo se maneja la iluminación eléctrica con LED?

El compartimento de las pilas (10) se encuentra en el pie del microscopio. Desenrosque los tornillo de fijación del compartimento de la batería con un destornillador

Phillips pequeño y retire la cubierta. Introduce ahora las pilas en las cámaras de modo que los polos negativos lisos (−) de las pilas presionen los sujetadores de muelle y los polos positivos (+) de las pilas entren en contacto con la chapa lisa. Cierra el compartimento de las pilas con la tapa y vuelve a girar el microscopio.

En el microscopio hay dos lámparas. No funcionan con bombillas, sino con modernos diodos de luz (LED). La primera lámpara brilla desde abajo sobre la preparación, la segunda lámpara desde arriba. (Por lo demás, no está mal que sepas que eso que vas a observar bajo tu microscopio se llama «objeto» o «preparación».) Puedes usar cada lámpara por separado. Para ello hay una rueda de selección (12) que tiene dos números: I y II.

Si seleccionas el...

12 IOI

I, la luz procede exclusivamente desde abajo (luz transmitida).

II, la luz procede sólo desde arriba (luz incidente).

Para objetos transparentes (luz transmitida), el I es el mejor. Para observar objetos opacos (luz incidente), selecciona el II.

¿Para qué sirve la lámina de filtrado de color?

La lámina de filtrado de color (27) se encuentra bajo la mesa del microscopio (7). Ayuda a la hora de observar preparaciones muy claras o transparentes. Para ello puedes escoger diferentes colores. Así pueden reconocerse mejor las partes integrantes de los objetos incoloros o transparentes (p. ej. gránulos de almidón, protozoos).

¿Cómo se ajusta correctamente el microscopio?

Cada observación comienza con el aumento más pequeño.

Desplaza (7) la mesa del microscopio (11) primero completamente hacia abajo. A continuación, gira el revólver con objetivos (4) hasta que quede encajado en

el aumento más pequeño (objetivo 4x).

Indicación:

Antes de cambiar el ajuste del objetivo, primero debes bajar siempre hasta el tope la mesa del microscopio (7). ¡De este modo puedes evitar eventuales desperfectos!

①/② ③

Introduzca ahora el ocular más pequeño, en este caso el WF10x (1), en la soporte del ocular (3).

¿Cómo puedo observar la preparación?

Una vez que hayas instalado el microscopio con la iluminación apropiada y lo hayas ajustado, son válidos los siguientes principios:

Comienza con una observación sencilla, con el aumento más pequeño. Así es más fácil conseguir poner el objeto en el centro (proceso de centrado) y lograr una imagen nítida (tornillo de enfoque).

Cuanto mayor es el aumento, más luz necesitas para obtener una buena calidad de imagen.

Ahora coloca una preparación permanente (14) en la mesa del microscopio directamente bajo el objetivo. Para ello, el objeto a observar debe estar coloca-

do exactamente sobre la iluminación (8).

El siguiente paso es mirar por el ocular (1) y girar con cuidado el tornillo micrométrico (11) hasta que se vea la imagen con nitidez. Si deseas aumentos aún mayores, introduce el ocular 20x (2) y gira el revólver con objetivos (4) a un ajuste superior (10x o 40x).

Indicación importante:

¡El aumento más grande no es necesariamente el mejor para todas y cada una de las preparaciones!

Ten en cuenta:

Al modificar el ajuste del aumento (cambio de ocular o de objetivo) es necesario volver a ajustar la nitidez de la imagen en el tornillo micrométrico (11). Al hacerlo, procede con cuidado. ¡Si sacas demasiado rápido la mesa del microscopio, es posible que choquen el objetivo y el portaobjetos y que se dañen!

¿Qué luz para qué preparación?

Con este aparato, un microscopio de luz incidente y luz transmitida, es posible observar objetos transparentes, semitransparentes y opacos.

La imagen del respectivo objeto de observación se «transporta» a través de la luz. Por consiguiente, ¡una iluminación correcta determina si puedes ver algo o no!

Si estás observando objetos opacos (p. ej. pequeños animales, partes de plantas, piedras, monedas, etc.) con este microscopio, la luz cae sobre el objeto a observar.

Desde allí, la luz rebota y accede al ojo a través del objetivo y el ocular (que generan el aumento). Ésta es la microscopia de luz incidente.

Al contrario, en el caso de objetos transparentes (p. ej. protozoos), la luz brilla desde abajo través de la abertura que hay en la mesa del microscopio, y a continuación a través del objeto observado.

El trayecto de la luz continua a través del objetivo y el ocular, donde se produce de nuevo el aumento, para terminar llegando hasta el ojo.

Ésta es la microscopia de luz transmitida.

Muchos pequeños seres vivos acuáticos, partes de plantas y órganos de animales muy

pequeños son transparentes por naturaleza. Otros deben prepararse primero correspondientemente. Dichos objetos pueden hacerse transparentes mediante un tratamiento previo o una impregnación con las sustancias adecuadas (medios) o bien elaborando a partir de ellos unas rebanadas finísimas (corte manual, corte fino) para analizarlas a continuación. Puedes encontrar más información al respecto en los siguientes párrafos.

¿Cómo se elaboran rebanadas finas de preparaciones?

Por favor, haz esto exclusivamente bajo la supervisión de tus padres o de otro adulto.

Como ya he comentado, a partir de un objeto se pueden realizar rebanadas lo más finas posible. Para obtener los mejores resultados se necesita algo de cera o parafina. Lo mejor es que cojas una vela. Debes introducirla en una cacerola y calentarla brevemente con una llama. Después sumerge el objeto varias veces en la cera líquida. Después deja que la cera se endurezca. Con ayuda de los aparatos de corte fino (17) o un cuchillo/escalpelo, puedes cortar ahora unas rebanadas muy finas del objeto envuelto en cera. A continuación, pones las rebanadas en un portaobjetos de cristal y las tapas con una cubierta de cristal.

¿Cómo puedo elaborar mi propia preparación?

Toma el objeto que deseas observar y colócalo sobre un portaobjetos de cristal (14). A continuación echa sobre el objeto una gota de agua destilada con ayuda de una pipeta. Coloca después una cubierta de cristal en posición vertical junto al borde de la gota de agua, de modo que el agua discurra a lo largo del canto de la cubierta de cristal. Ahora baja despacio la cubierta de cristal sobre la gota de agua.

Utilice el siguiente link para encontrar experimentos interesantes que probar.

Error Solución
No se reconoceninguna imagen	· encender la luz· ajustar de nuevo lanitidez

Para que puedas disfrutar mucho tiempo con tu(s) microscopio ...

Limpia las lentes (del ocular y/o del objetivo) sólo con el paño especial para lentes adjunto o con otro paño suave y que no suelte pelusas (p. ej. microfibras). ¡No puedes presionar el paño con demasiada fuerza! Las lentes son de por sí muy sensibles y podrían rayarse.

Si tu(s) microscopio está(n) muy sucio(s), pídeles a tus padres que te ayuden a limpiarlo(s). Humedece el paño con un poco de líquido de limpieza y frota con él las lentes sin hacer excesiva presión.

¡Presta atención para que tu(s) microscopio esté(n) protegido(s) siempre del polvo y la humedad! Tras utilizarlo(s), déjalo(s) un tiempo en una habitación cálida para que se evapore la humedad que pueda quedar. Coloca las tapas de protección contra el polvo y guarda el(los) microscopio en el maletín suministrado.

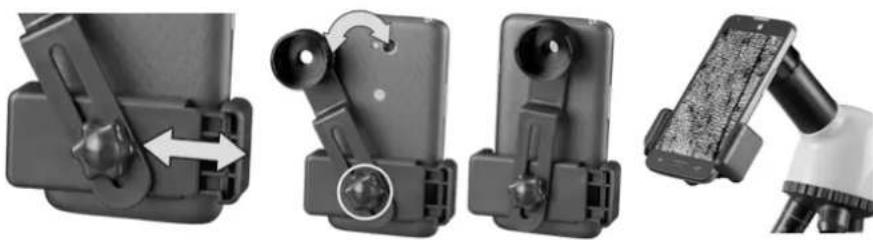

Soporte para teléfonos Smartphone

Abre el soporte flexible e introduce phone. Cierra el soporte y comprueba que el smartphone está firme y colocadomente. La cámara debe estar situada justo encima del ocular. Para ello, abre el clip de fijación en la parte trasera del soporte, y ajusta el visor del ocular exactamente a la cámara de tu smartphone. Vuelve a apretar ahora el clip de fijación y coloca el soporte de smartphone sobre el ocular del microscopio. Abre la aplicación de la cámara. Si la imagen no se ve justo en el centro de la pantalla, afloja un poco el clip de fijación y reajústalo. Puede que sea necesario utilizar la función de zoom para visualizar la imagen en la pantalla completa. Es posible que se produzca un ligero sombreado en los bordes. ¡Cuando termines de usarlo, quita el smartphone del soporte!

NOTA:

e Alsegómad de que el smartphone no pueda res- balar del soporte. ¡Bresser GmbH no asumirá correcta responsabilidad en caso de caída de un smartphone!

Garantía

El período regular de garantía es 2 anos iniciándose en el día de la compra. Para beneficiarse de unperíodo de garantía más largo y voluntario tal y como se indica en la caja de regalo es necesario registrarseen nuestra página web.

Las condiciones completas de garantía, así como información relativa a la ampliación de la garantía y servicios, puede encontrarse en www.bresser.de/warranty_terms.
