GEBRUIKSAANWIJZING 40X-800X National Geographic

• VERSTIKKINGSGEVAAR! Dit product bevat kleine onderdelen die door kinderen kunnen worden ingeslikt! Er bestaat VERSTIKKINGSGEVAAR!
• GEVAAR VOOR ELEKTRISCHE SCHOK! Dit toestel bevat elektronische onderdelen die door een elektriciteitsbron (batterijen) worden gevoed. Het toestel mag alleen gebruikt worden zoals in de handleiding wordt beschreven, anders bestaat er GEVAAR op een STROOMSTOOT!
• BRAND-/EXPLOSIEGEVAAR! Stel het apparaat niet bloot aan hoge temperaturen. Gebruik uitsluitend de aanbevolen batterijen. Sluit het apparaat en de batterijen niet kort en gooi deze niet in het vuur! Te hoge temperaturen en ondeskundig gebruik kunnen leiden tot kortsluitingen, branden en zelfs explosies!
• GEVAAR VOOR INBRANDEND ZUUR! Let bij het plaatsen van de batterijen op de juiste richting van de polen. Lekkende of beschadigde batterijen veroorzaken irritaties wanneer deze met de huid in aanraking komen. Gebruik in dat geval alleen hiervoor goedgekeurde beschermingshandschoenen.
• Uitgelopen batterijzuur kan tot corrosieve brandwonden leiden! Vermijd contact van het

batterijzuur met de huid, ogen en slijmvliezen. Spoel de getroffen lichaamsdelen bij contact met het zuur onmiddellijk met ruim helder water af en raadpleeg een arts.
- Gebruik alleen de aanbevolen batterijen. Gebruik geen oude en nieuwe batterijen door elkaar. Vervang zwakke of lege batterijen alleen door een set nieuwe batterijen met volledige capaciteit. Gebruik geen batterijen van verschillende merken, types of capaciteiten samen. Verwijder de batterijen uit het toestel wanneer deze langere tijd niet gebruikt wordt of als de batterijen leeg zijn!
- Let bij het plaatsen van de batterijen op de juiste polariteit (+/-).
- Laad in geen geval normale, niet weer oplaadbare batterijen op! Deze kunnen bij het opladen exploderen.
- Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.
- Oplaadbare batterijen moeten uit speelgoed worden verwijderd voordat ze worden opgeladen.
- De klemmen mogen niet kortgesloten worden.
- Neem het toestel niet uit elkaar! Neem bij defecten a.u.b. contact op met de verkoper. Deze zal contact opnemen met een servicecenter en kan het toestel indien nodig voor reparatie terugsturen.
- Tijdens het gebruik van dit toestel worden

regelmatig scherpe hulpmiddelen gebruikt. Bewaar dit toestel en alle toebehoren en hulpmiddelen dus op een voor kinderen ontoegankelijke plaats. Er bestaat GEVAAR VOOR VERWONDINGEN!

- Bewaar de instructies en de verpakking omdat deze belangrijke informatie bevatten.

AFVALVERWERKING

Bied het verpakkingsmateriaal op soort gescheiden als afval aan. Informatie over de juiste afvalverwerking kunt u van uw plaatselijke afvalverwerkingsbedrijf of de milieudienst krijgen.

Gooi elektrische apparaten niet weg met het huisvuil!

Volgens de Europese Richtlijn 2012/19/

EG over afgedankte elektrische en elektronische apparaten alsmede de daaraan gerelateerde nationale wetgeving moeten gebruikte elektrische apparaten gescheiden worden ingezameld en volgens de milieurichtlijnen worden gerecycled. Lege batterijen en accu's moeten door de gebruiker bij inzamelingspunten voor batterijen worden aangeboden. Informatie over de afvalverwerking van oude apparaten of batterijen die na 1 juni 2006 zijn gemaakt, krijgt u van uw plaatselijke afvalverwerkingsbedrijf of de milieudienst.

Batterijen en accu's mogen niet worden weggegooid in de vuilnisbak. U bent wettelijk verplicht om gebruikte batterijen in te leveren. U kunt de gebruikte batterijen in onze winkel of in de onmiddellijke omgeving, bijv. bij gemeentelijke Inzamelpunten gratis inleveren.

Batterijen en accu's zijn gemarkeerd met een doorgestreepte vuilnisbak en het chemische symbool van de verontreinigingende stoffen: "Cd" staat voor Cadmium, "Hg" staat voor Kwik en "Pb" voor Lood.

EG-conformiteitsverklaring

CE Een "conformiteitsverklaring" in overeenstemming met de van toepassing zijnde richtlijnen en overeenkomstige normen is door Bresser GmbH afgegeven. Deze kan elk moment op aanvraag worden ingezien. De volledige tekst van de EG-verklaring van overeenstemming is beschikbaar op het volgende internetadres: www.bresser.de/download/9039500/CE/9039500_CE.pdf

Cd^1Hg^2Pb^3

^1 batterij bevat cadmium
^2 batterij bevat kwik
^3 accu bevat lood

Je microcoop bestaat uit de volgende onderdelen

1 10x WF oculair
2 20x WF oculair
3 Oculairbuis
4 Objectiefrevolver
5 Objectief
6 Klem
7 Microscooptafel
8 LED-lampje (doorvallend licht)
9 Microcoopvoet
10 Batterijvak
11 Scherpteregeling
12 Regelwiel voor de verlichting
13 LED-lampje (oplicht)
14 Objectglazen, Dekglaasjes en houdbare preparate in een box van kunststof
15 Lege container
16 Preparaten:
a) Gist
b) Garnaleneieren
17Microtoom
18 Garnalenbroedtank
19 Reageerbuis
20 Pincet
21 Naald
22 Mes
23 Pipet
24 Dekglazen en zelfklevende etiketten
25 Petrischaaltje
26 Vergrootglas
27 Kleurenfilterschijf

28 Smartphone houder

29 Dimmer

Waar werk ik het best met de microcoop?

Let erop dat de tafel of kast of waar je de micro-scoop op neer wilt zetten, stabiel is en stevig staat zonder te wiebelen.

Hoe bedien ik de elektrische LED-verlichting?

In de voet van de microcoop bevindt zich het batterijvak (10). Verwijder de schroef op het deksel van het batterijvak met een geschikte kruisschroevendraai-

er en verwijder het deksel van het batterijvak. Leg nu de batterijen zo in de vakken dat de platte minpolen (-) van de batterijen tegen de veerklemmen drukken en de pluspolen (+) van de batterijen dan de platte contactplaatjes raken.

Sluit het batterijvak met het deksel en draai de microcoop weer terug.

De microcoop heeft twee lampen. Er zitten geen gloeilampen in, maar moderne lichtdiodes (LED). De eerste lamp schijnt van onder op het preparaat en de tweede lamp van boven. (Dat, wat je onder de microcoop wilt bekijken, heet trouwnes object of preparaat.) Je kunt elke lamp apart gebruiken. Hiervoor dient het regelwiel (12). Hier staan twee nummers op: I en II. Kies je voor...

12 IOI

I, dan komt het licht van onderen (doorlicht).
II, dan schijnt het licht alleen van boven (oplicht).

Voor doorzichtige objecten (doorlicht-objecten) is nr. I het best. Om vaste, ondoorzichtige objecten (oplicht-objecten) te bekijken, kies je voor nr. II.

Waarvoor gebruik ik de kleurenfilterschijf?

De kleurenfilterschijf (27) bevindt zich onder de microscooptafel (7). De schijf is handig om erg lichte of doorzichtige preparaten beter te kunnen bekijken. Je kunt hierbij voor verschillende kleuren kiezen. Zo kun je de details van kleurloze of doorzichtige objecten (bijv. zetmeelkorrels, ééncelligen) beter bekijken.

Hoe stel ik mijn microcoop goed in?

Begin elke observatie met de laagste vergro- ting.

Breng de microscooptafel (7) helemaal naar beneden (11). Draai vervolgens de objectiefrevolver (4) zo ver door, dat hij op de laagste vergroting (objec-

tief 4x) vastklikt.

Opmerking:

Breng de microscooptafel (7) altijd eerst helemaal naar beneden voordat je van objectief wisselt. Hiermee voorkom je eventuele beschadigingen!

Steek nu het kleinste oculair, in dit geval de WF10x (1) in de oculair-buis (3).

Hoe bekijk ik het preparaat?

Nadat je de microcoop met de juiste belichting hebt opgebouwd en ingesteld, gelden de volgende basisprincipes:

Begin met een eenvoudige observatie met de laagste vergrotingsfactor. Zo is het gemakkelijker om het object in het midden te krijgen (centreren) en het beeld scherp te stellen (focusseren).

Hoe hoger de ingestelde vergrotingsfactor, des te meer licht is er nodig voor een goed belicht beeld.

Leg nu een houdbaar preparaat (14) direct onder het objectief op de microscooptafel. Het te observeren object dient hierbij precies boven het lampje (8) te liggen.

In de volgende stap kijk je door het oculair (1) en draai je voorzichtig aan de scherpteregeling (11) tot het beeld zich scherp aftekent. Als je nu nog sterkere vergrotingen wilt zien, gebruik je het oculair 20x (2) en draai je de objectiefrevolver (4) op hogere instellingen (10x of 40x).

Let op:

Niet bij elk preparaat is de hoogste vergrotings- factor ook de beste!

Denk erom: Bij een andere instelling van de vergroting (wisselen van oculair of objectief) moet de scherpte van het beeld opnieuw worden ingesteld met de scherpteregeling (11). Ga hierbij voorzichtig te werk. Als je de microscooptafel te snel naar boven laat komen, kunnen het objectief en de objectdrager met elkaar botsen en beschadigd raken!

Welk licht voor welk preparaat?

Met dit apparaat, een opvallend- en doorvallend-lichtmicrocoop, kunnen zowel doorzichtige, halfdoorzichtige als niet-doorzichtige objecten worden bekeken.

Het beeld van het geobserveerde object wordt via het licht „getransporteerd”. Daarom bepaalt de juiste belichting, of je iets kunt zien of niet!

Als je niet-doorzichtige (opake) objecten (bijv. kleine beestjes, delen van planten, stenen, mun- ten enz.) met deze microcoop bekijkt, dan valt het licht op het voorwerp zelf.

Van daar uit wordt het licht teruggekaatst en komt het door het objectief en het oculair (zorgen voor de vergroting) in het oog terecht. Dit wordt opvallend-licht-microscopie genoemd.

Bij doorzichtige (transparante) objecten (bijv. ééncelligen) schijnt het licht echter van onderen door de opening in de microscooptafel en dan door het bekeken voorwerp.

Van daar uit gaat het licht verder door het objectief en het oculair, waar weer de vergroting plaatsvindt, en komt tenslotte in het oog terecht. Dit wordt doorvallend-licht-microscopie genoemd.

Veel kleine waterdiertjes, plantendelen en delicate gedeelten van dieren zijn al van nature

transparant. Anders moeten we er zelf voor zorgen dat ze transparant worden door ze te prepareren. Dit kan door ze voor te behandelen of te doordrenken met hiervoor geschikte middelen (media), waardoor ze doorzichtig worden of door ze in hele dunne plakjes te snijden (met de hand of met de micronoom) en deze plakjes dan te onderzoeken. Dit wordt in de volgende alinea's uitgelegd.

Hoe maak ik dunne

preparaatdoorsnedes?

Doe dit uitsluitend samen met je ouders of andere volwassenen.

Zoals ik al zei, moeten er van een voorwerp liefst zo dun mogelijke doorsnedes worden gemaakt. Voor een goed resultaat hebben we wat was of parafine nodig. Neem hiervoor gewoon een kaars. Doe de was in een pan en verhit tot de was smelt. Dompel het voorwerp nu meerdere malen in de vloeibare was. Laat de was daarna hard worden. Met de dunsnijder of microtoom (17) of een mes of scalpel worden nu hele fijne doorsnedes van het met was omhulde object afgesneden. Leg de plakjes op een objectglas en dek ze met een dekglaasje af.

Hoe maak ik mijn eigen preparaat?

Neem het object dat je wilt bekijken en leg het op een objectglas (14). Doe er dan met een pipet een druppeltje gedestilleerd water op. Zet

nu een dekglaasje loodrecht op de rand van de waterdruppel, zodat het water zich langs de rand van het dekglaasje verdeelt. Laat het dekglaasje nu langzaam bovenop de waterdruppel zakken.

Experimenten

Voor het uit proberen van interessante experimenten klik op de volgende web link.

Fout Oplossing
Geen beeld te zien • Doe het licht aan• Stel de scherpte opnieuw in

Om zo lang mogelijk plezier van je microcoop te hebben...

Reinig de lenzen (oculairglazen en/of objectiefglazen) uitsluitend met het meegeleverde lenspoetsdoekje of met een andere zachte en pluisvrije doek (bv. Velcro). Je mag het doekje er niet te stevig op drukken! De lenzen zijn namelijk erg gevoelig en kunnen misschien krassen krijgen.

Als je microcoop erg vuil is, vraag dan aan je ouders om je bij het schoonmaken te helpen. Vraag of ze het poetsdoekje met een beetje reinigingsvloeistof nat maken en daarmee de lenzen met weinig druk schoonvegen.

Let erop dat je microcoop steeds tegen stof en vochtigheid is beschermd! Laat hem na gebruik een tijdje in een warme ruimte staan, zo dat eventueel resterend vocht kan verdampen. Breng de stofkapjes aan en bewaar de micro- scoop in de meegeleverde tas.

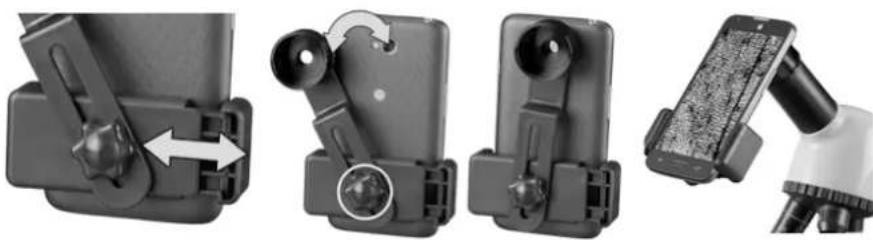

Open de flexibele houder en plaats uw smartphone erin. Sluit de houder en zorg ervoor dat je smartphone stevig erin zit. De camera moet precies boven het oculair liggen. Open hiervoor de vastzetclip aan de achterkant van de houder en pas de oculairopening precies aan op de camera van je smartphone. Nu de vastzetclip weer stevig vastmaken en de smartphone-houder op het oculair van je microscoop plaatsen. Start vervolgens de camera-app. Als het beeld nog niet precies gecentreerd te zien is op het display, maak dan de vastzetclip een beetje los en stel hem opnieuw in. Het kan nodig zijn, door de zoomfunctie het displaybeeld vullend weer te geven. Een lichte schaduw aan de randen is mogelijk. Haal de smartphone na het gebruik weer uit de houder!

OPMERKING:

Let erop dat de smartphone niet uit de houder kan glijden. Bresser GmbH aanvaard geen aansprakelijkheid in geval van beschadigingen door een vallend smartphone!

Garantie

De reguliere garantieperiode bedraagt 2 jaar en begint op de dag van aankoop. Om gebruik te maken van een verlengde vrijwillige garantieperiode zoals aangegeven op de geschenkverpakking is aangegeven dient het product op onze website geregistreerd te worden.

De volledige garantievoorwaarden en informatie over de verlenging van de garantieperiode en servicediensten kunt u bekijken op www.bresser.de/warranty_terms.
