Type de produit	Aspirateur robot de piscine
Marque	Zodiac
Modèle	TornaX GT 2120
Dimensions du robot (L x P x H)	37 x 29 x 30 cm
Poids du robot	5,5 kg
Poids emballé	10,1 kg
Alimentation du boîtier de commande	100-240 VAC, 50/60 Hz
Alimentation du robot	30 VDC
Puissance absorbée maximale	100 W
Longueur du câble flottant	14 m ou 16,5 m (selon modèle)
Largeur de nettoyage théorique	17 cm
Modes de nettoyage	Fond seul ou fond + parois (selon modèle)
Capacité de filtration	Filtre débris fins 100 µm, filtre débris larges 200 µm, filtre très fins 60 µm (option)
Température de l'eau recommandée	15°C à 35°C
pH de l'eau recommandé	6,8 à 7,6
Chlore maximum	3 mg/l
Indice de protection	Nécessite un dispositif différentiel résiduel de 30 mA
Entretien recommandé	Nettoyage du filtre après chaque cycle, changement brosse et filtre tous les 2 ans
Pièces détachées disponibles	Filtre, brosse, chenilles, hélice
Garantie	Annulée en cas de non-respect des consignes de sécurité ou d'utilisation de pièces non autorisées

FOIRE AUX QUESTIONS - TornaX GT 2120 ZODIAC

Comment démarrer le cycle de nettoyage du TornaX GT 2120 ?

Appuyez brièvement sur le bouton marche/arrêt du boîtier de commande. La LED s'allume. L'appareil démarre en mode 'fond seul' ou 'fond + parois' selon le modèle. Pour choisir le mode, appuyez brièvement sur le bouton de sélection avant de démarrer.

Comment nettoyer le filtre du robot ?

Après chaque cycle de nettoyage, retirez le filtre à l'aide de la poignée. Nettoyez-le à l'eau claire. En cas de colmatage important, utilisez une solution acide (vinaigre blanc) une fois par an. Remplacez le filtre tous les 2 ans.

Comment remplacer la brosse ?

Vérifiez les témoins d'usure : si la brosse est usée, retirez les languettes des trous de fixation. Placez la nouvelle brosse en enfilant le bord sans languette sous le support, puis glissez les languettes dans les trous et tirez pour les faire passer. Coupez l'excédent de languette avec des ciseaux.

Que faire si le robot ne monte pas sur les parois ?

Vérifiez que le filtre n'est pas plein ou encrassé. Nettoyez-le ou remplacez-le si nécessaire. Si l'eau contient des algues microscopiques, les parois deviennent glissantes : effectuez une chloration choc et abaissez légèrement le pH. Ne laissez pas le robot dans l'eau pendant le traitement.

Comment éviter que le câble ne s'emmêle ?

Mettez le maximum de câble flottant dans l'eau. Démêlez le câble et étalez-le au soleil pour qu'il reprenne sa forme initiale. Placez le boîtier de commande au centre de la longueur du bassin. Si nécessaire, variez l'emplacement du boîtier ou l'immersion du robot.

Que faire si le robot ne bouge pas au démarrage ?

Vérifiez que la prise de courant est alimentée et que le cycle de nettoyage a bien été lancé (LED allumée). Si le problème persiste, débranchez le câble d'alimentation du boîtier pendant 10 secondes puis rebranchez-le.

Comment entretenir l'hélice ?

Pour nettoyer l'hélice, débranchez d'abord électriquement le robot et portez des gants. Retirez le filtre, puis les guides flux externe et interne. Tirez fermement sur l'hélice pour la sortir, retirez les débris, puis remontez en sens inverse.

Quelles sont les conditions d'eau recommandées ?

Température de l'eau : entre 15°C et 35°C. pH : entre 6,8 et 7,6. Chlore : moins de 3 mg/l. Ne faites pas fonctionner le robot hors de l'eau ou si vous effectuez une chloration choc.

Comment stocker le robot après utilisation ?

Sortez le robot de l'eau après chaque cycle. Nettoyez-le à l'eau claire. Placez-le au sol ou en position verticale sur le chariot (optionnel) pour qu'il sèche. Stockez tous les éléments à l'abri du soleil, de l'humidité et des intempéries.

Quelles sont les précautions de sécurité importantes ?

Ne laissez pas le robot sans surveillance. La baignade est interdite lorsque le robot est dans la piscine. Utilisez une prise protégée par un dispositif différentiel résiduel de 30 mA max. Ne tirez pas sur le câble d'alimentation pour le débrancher. Consultez la notice pour toute intervention.

MODE D'EMPLOI TornaX GT 2120 ZODIAC

Notice d'installation et d'utilisation - Français Robot électrique Instructions originales

Le non-respect des avertissements pourrait causer des dommages à l'équipement de la piscine ou entraîner de graves blessures, voire la mort. Seule une personne qualifiée dans les domaines techniques concernés (électricité, hydraulique ou frigorifique) est habilitée à pratiquer cette procédure. Le technicien qualifié intervenant sur l'appareil doit utiliser/porter un équipement de protection individuel (tel que lunettes de sécurité, gants de protection, etc.) afin de réduire tout risque de blessure qui pourrait survenir lors de l'intervention sur l'appareil. Avant toute intervention sur l'appareil, s'assurer que celui-ci est hors tension et signalé. L'appareil est destiné à un usage spécifique pour les piscines et spas ; il ne doit être utilisé pour aucun autre usage que celui pour lequel il a été conçu. Il est important que l'appareil soit manipulé par des personnes compétentes et aptes (physiquement et mentalement), ayant reçu au préalable des instructions d'utilisation. Toute personne ne respectant pas ces critères ne doit pas approcher de l'appareil, sous peine de s'exposer à des éléments dangereux. - Tenir l'appareil hors de portée des enfants. L'installation de l'appareil doit être réalisée conformément aux instructions du fabricant et dans le respect des normes locales en vigueur. L'installeur est responsable de l'installation de l'appareil et du respect des réglementations nationales en matière d'installation. En aucun cas le fabricant ne pourra être tenu pour responsable en cas de non-respect des normes d'installation locales en vigueur. Pour toute autre action que l'entretien simple par l'utilisateur décrit dans cette notice, le produit doit être entretenu par un professionnel qualifié. Toute mauvaise installation et/ou utilisation peut entraîner des dégâts matériels ou corporels sérieux (pouvant entraîner un décès). - Tout matériel, même franco de port et d'emballage, voyage aux risques et périls du destinataire. Celui-ci doit faire des réserves écrites sur le bordereau de livraison du transporteur s'il constate des dommages provoqués au cours du transport (confirmation sous 48 heures par lettre recommandée au transporteur). Dans le cas d'un appareil contenant du fluide frigorigène, s'il a été renversé, émettre des réserves par écrit auprès du transporteur. - En cas de dysfonctionnement de l'appareil : ne pas tenter de réparer l'appareil par vous-même et contacter un technicien qualifié. Se référer aux conditions de garantie pour le détail des valeurs de l'équilibre de l'eau admises pour le fonctionnement de l'appareil. Toute modification, élimination ou contournement de l'un des éléments de sécurité intégrés à l'appareil annule automatiquement la garantie, tout comme l'utilisation de pièces de remplacement provenant d'un fabricant non autorisé. - Ne pas vaporiser d'insecticide ou autre produit chimique (inflammable ou non-inflammable) vers l'appareil, il pourrait détériorer la carrosserie et provoquer un incendie. Les appareils Zodiac de type pompes à chaleur, pompes de filtration, filtres sont compatibles avec la plupart des systèmes de traitement d'eau pour piscines. - Ne pas toucher au ventilateur ni aux pièces mobiles et ne pas avoir de tige ni vos doigts à proximité des pièces mobiles pendant le fonctionnement de l'appareil. Les pièces mobiles peuvent entraîner des blessures graves, voire mortelles.

AVERTISSEMENTS LIES A DES APPAREILS ÉLECTRIQUES

L'alimentation électrique de l'appareil doit être protégée par un dispositif de protection à courant différentiel résiduel de 30 mA dédié, en conformité avec les normes en vigueur du pays d'installation. - Ne pas utiliser de rallonge pour brancher l'appareil ; le brancher directement dans une prise murale adaptée. - Avant toute opération, vérifier que :

• La tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle du réseau,
• Le réseau d'alimentation convient à l'utilisation de l'appareil, et qu'il dispose d'une prise à la Terre, - La fiche d'alimentation (le cas échéant) s'adapte à la prise de courant.
• En cas de fonctionnement anormal, ou de dégagement d'odeur de l'appareil, arrêtez-le immédiatement, débrancher son alimentation et contacter un professionnel. Avant toute intervention sur l'appareil, s'assurer que celui-ci est hors tension et consigné, ainsi que tout autre équipement raccordé à l'appareil, et que la priorité chauffage (le cas échéant) est désactivée.
• Ne pas débrancher et rebrancher l'appareil en cours de fonctionnement.
• Ne pas tirer sur le câble d'alimentation pour le débrancher. Si le câble d'alimentation est abîmé, il doit être impérativement remplacé par le fabricant, son agent technique ou une personne qualifiée afin de garantir la sécurité.
• Ne pas réaliser d'entretien ou de maintenance de l'appareil les mains mouillées ou si l'appareil est mouillé.
• Nettoyer le bornier ou la prise d'alimentation avant tout raccordement. Pour tout élément ou sous-ensemble contenant une pile : ne rechargez pas la pile, ne la démontez pas, ne la jetez pas dans un feu. Ne l'exposez pas à des températures élevées ou à la lumière directe du soleil.
• Par temps orageux, débrancher l'appareil pour éviter qu'il ne soit endommagé par la foudre.
• Ne pas plonger l'appareil dans l'eau (sauf pour les robots de nettoyage) ou la boue.

SPÉCIFICITÉS « Robots nettoyeurs de piscine »

Le robot doit fonctionner dans une eau de piscine dont la température est comprise entre 15 °C et 35 °C. Afin d'éviter toute blessure ou dommage occasionné au robot nettoyeur, ne pas faire fonctionner le robot en dehors de l'eau. Afin d'éviter tout risque de blessure, la baignade est interdite lorsque votre robot est dans la piscine. - Ne pas utiliser le robot si vous faites une chloration choc dans la piscine. - Ne pas laisser le robot sans surveillance pendant une période prolongée.

AVERTISSEMENT CONCERNANT L'UTILISATION D'UN ROBOT DANS UNE PISCINE À REVÊTEMENT VINYLE :

• Avant d'installer votre nouveau robot nettoyeur, inspectez attentivement le revêtement de votre piscine. Si le liner s'effrite par endroits, ou si vous remarquez des graviers, des plis, des racines ou de la corrosion due à du métal sur la face inférieure du liner, ou si vous remarquez que le support (fond et murs) est endommagé, n'installez pas le robot avant d'avoir fait effectuer les réparations nécessaires ou fait remplacer le liner par un professionnel qualifié. Le fabricant ne pourrait en aucun cas être tenu responsable des dégâts occasionnés au liner.
• La surface de certains revêtements vinyle à motifs peut s'user rapidement et les motifs peuvent disparaître au contact d'objets tels que brosses de nettoyage, jouets, bouées, distributeurs de chlore et nettoyeur automatique de piscine. Les motifs de certains revêtements vinyle peuvent être égratignés ou usés par simple frottement, tel qu'avec une brosse de piscine. La couleur de certains motifs peut également s'effacer pendant l'utilisation ou en cas de contact avec des objets présents dans la piscine. Les motifs effacés, l'usure ou l'égratignure des revêtements vinyle ne relevant pas de la responsabilité du fabricant et ne sont pas couverts par la garantie limitée.

Recyclage

Ce symbole signifie que votre appareil ne doit pas être jeté à la poubelle. Il fera l'objet d'une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa valorisation. S'il contient des substances potentiellement dangereuses pour l'environnement, celles-ci seront éliminées ou neutralisées.

Renseignez-vous auprès de votre revendeur sur les modalités de recyclage.

• Avant toute action sur l'appareil, il est impératif de prendre connaissance de cette notice d'installation et d'utilisation, ainsi que du livre « sécurité et garantie » livré avec l'appareil, sous peine de dommages matériels, de blessures graves, voire mortelles, ainsi que l'annulation de la garantie.
• Conserver et transmettre ces documents pour une consultation ultérieure tout au long de la vie de l'appareil.
• Il est interdit de diffuser ou de modifier ce document par quelque moyen que ce soit sans autorisation de Zodiac. Zodiac® fait évoluer constamment ses produits pour en améliorer la qualité, les informations contenues dans ce document peuvent être modifiées sans préavis.

SOMMAIRE

1 Caractéristique 3

1.1 | Descriptif 3 1.2 | Caractéristiques techniques et repères 4

2 Installation 5

2.1 Mise en situation 5 2.2 Fixation sur le socle 5

3 Utilisation 6

3.1 Principe de fonctionnement 6 3.2 Préparation de la piscine 6 3.3 Immersion du robot 6 3.4 Raccordement de l'alimentation électrique 7 3.5 Démarrer le cycle de nettoyage 8 3.6 Terminer le cycle de nettoyage 9

4 Entretien

4.1 Nettoyage du filtre 10 4.2 Nettoyage de l'hélice 11 4.3 Changement de la brosse 12 4.4 Changement des chenilles 13

5 Résolution de problème

5.1 Comportements de l'appareil 14 5.2 Alertes utilisateur 15

Conseil : pour faciliter le contact avec votre revendeur

Noter les coordonnées de votre revendeur pour les retrouver plus facilement, et compléter les informations « produit » au dos de la notice, ces informations vous seront demandées par votre revendeur.

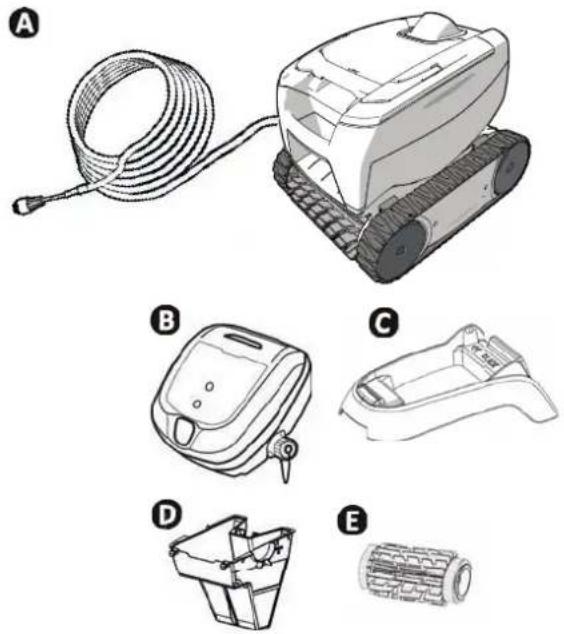

1.1 Descriptif

A Robot + cable fl ott ant		✔
B Boîti er de commande		✔
C Socle pour boîti er de commande		✔
D	Filtre débris fi ns 100μ	✔
	Filtre débris larges 200μ	⊕
	Filtre débris très fi ns 60μ	⊕
E	Brosse lamelles classique / Brosse Carrelage (selon modèle)	✔
	Brosse Carrelage	⊕

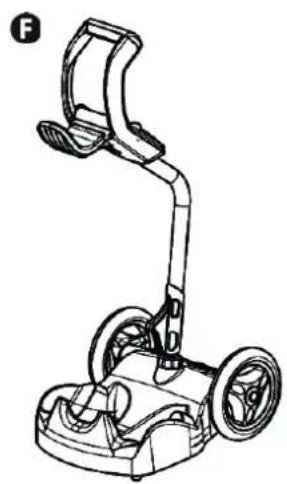

F	Chariot en Kit	⊕

: Fourni

: Disponible en option

Symbole Désignati on
®	Démarriage/ Arrêt de l'appareil :	✔
	Nett oyage «Fond seul» (2h)	Selon modèle
	Nett oyage «Fond + Parois» (2h30)	Selon modèle
i	Indicateur de « Contrôle »	✔
®	Choix surface à nettoyer : «Fond seul»	Selon modèle
	«Fond + Parois»

: Disponible

1.2 Caractéristiques techniques et repérage

1.2.1 Caractéristiques techniques

Tension alimentati on boîti er de commande 100-240	VAC, 50/60 Hz
Tension alimentati on robot	30 VDC
Puisance absorbée maximum	100 W
Longueur cable	14 m ou 16,5 m (selon modulo)
Dimensions robot (L x P x h)	37 x 29 x 30 cm
Dimensions emballage (L x P x h) 56 x 37 x 38 cm
Poids robot 5,5 kg
Poids emballé 10,1 kg
Largeur nett oyée théorique 17 cm

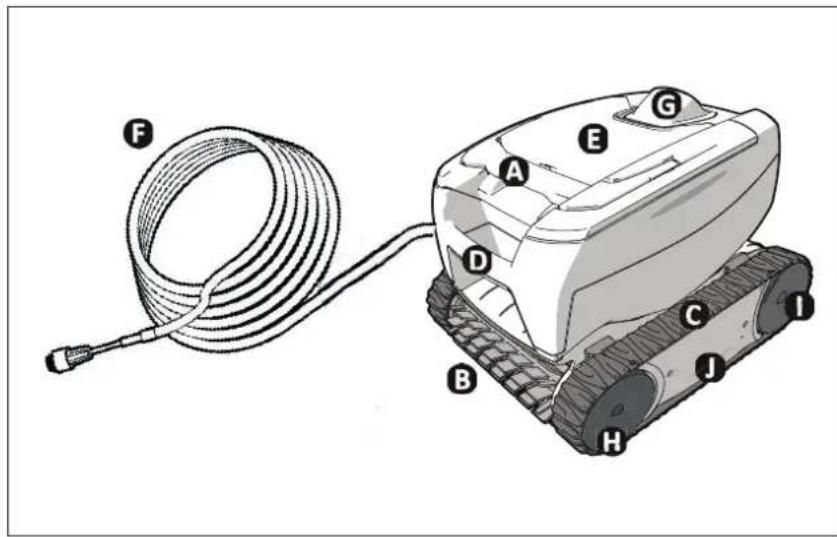

1.2.2 Repérage

A : Poignée d'accès au filtre B : Brosse C : Chenilles D : Poignée de transport E : Fenêtre transparente (selon modèle) F : Câble flottant G : Guide flux externe H : Roues avant I : Roues arrière J : Cassettes

1.2.3 Conformité produit

Cet appareil a été conçu et construit selon les normes suivantes :

Directive basse tension : 2006/95/EC

Directive de compatibilité électromagnétique : 2004/108/EC

EN 55014-1: 2000 +A1:2001 +A2:2002; EN 55014-2: 1997 +A1:2002

EN 60335-1:2002 + A1:2004 + A2:2006 +A11:2004 + A12:2006; EN 60335-2-41:2003 + A1:2004

Vis-à-vis desquelles il est conforme. Le produit a été testé dans les conditions normales d'utilisation.

NORMES DE SÉCURITÉ :

Les robots sont classés par Intertek (ETL) en tant que conformes aux exigences pertinentes de l'IEC 60335-2-41.

UE

IEC 60335-2-41

Installation

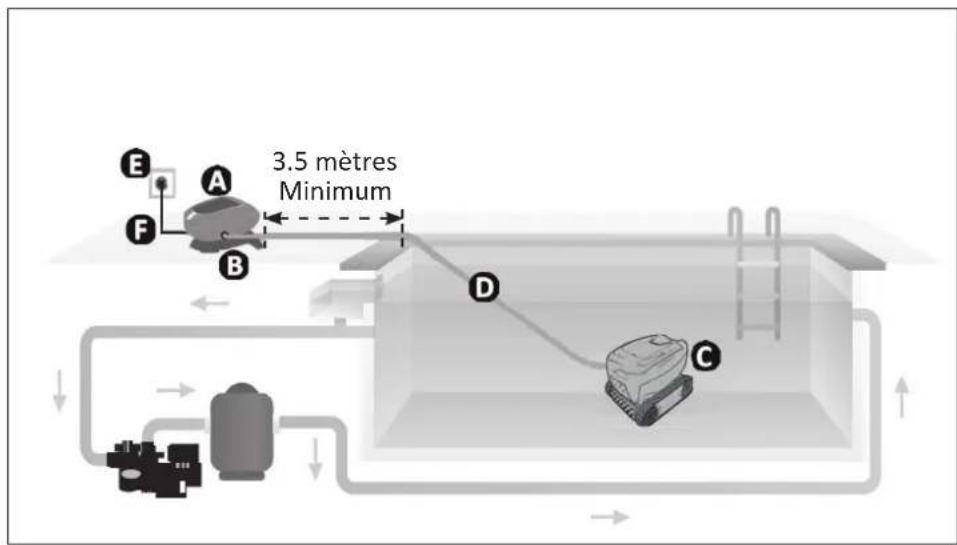

2.1 Mise en situation

A : Boîtier de commande, B : Socle, C : Robot, D : Câble flottant, E : Prise de courant, F : Câble d'alimentation

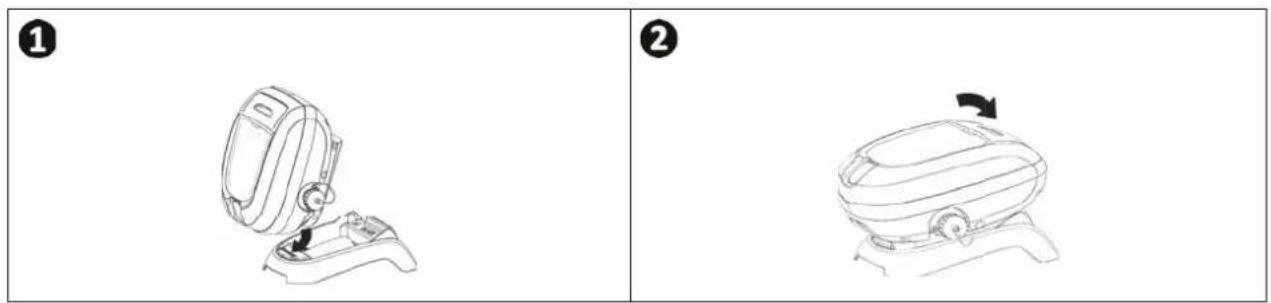

2.2 Fixation sur le socle

Utilisation

3.1 Principe de fonctionnement

Le robot est indépendant du système de filtration et peut fonctionner de manière autonome. Il suffit de le brancher sur le secteur.

Il se déplace de façon optimale pour nettoyer les zones du bassin pour lesquelles il a été conçu (selon modèle : fond seul, fond et parois). Les débris sont aspirés et stockés dans le filtre du robot.

Le boîtier de commande permet de commander à distance votre robot et de donner des indications en premier diagnostic.

3.2 Préparation de la piscine

• Ce produit est destiné à une utilisation dans des piscines installées de manière permanente. Ne pas l'utiliser dans des piscines démontables. Une piscine permanente est construite dans ou sur le sol, et ne peut pas être facilement démontée et rangée.

L'appareil doit fonctionner dans une eau de piscine dont la qualité est la suivante :

Température de l'eau : entre 15 °C et 35 °C

pH : entre 6,8 et 7,6

Chlore

< 3 mg/l

Lorsque la piscine est sale, notamment lors de la mise en service, retirer les très gros débris à l'aide d'une épuisette afin d'optimiser les performances de l'appareil. Retirer thermomètres, jouets et autres objets qui pourraient endommager l'appareil.

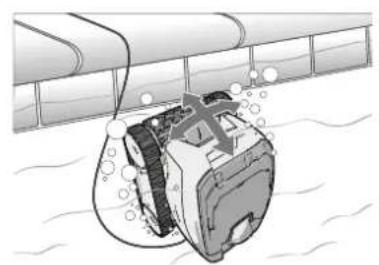

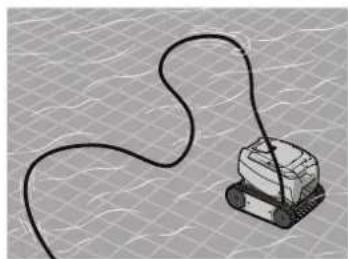

3.3 Immersion du robot

• Mettre le maximum de câble flottant dans l'eau.

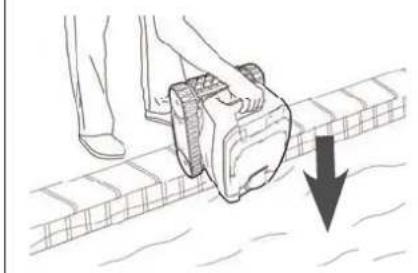

• Plonger le robot dans l'eau à l'aide de la poignée (voir image 1). Le bouger légèrement dans toutes les directions pour que l'air contenu dedans s'échappe (voir image 2).
• Il est indispensable que l'appareil descende seul et se pose sur le fond du bassin (voir image 3).

1

2

3

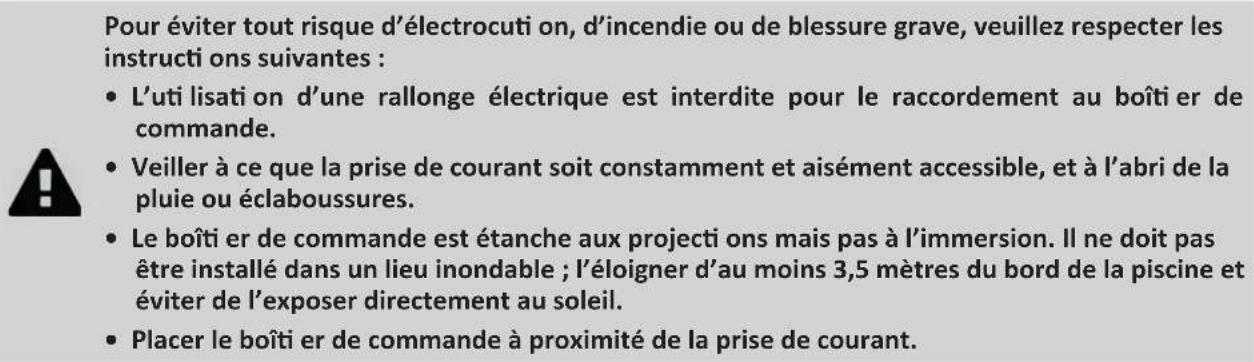

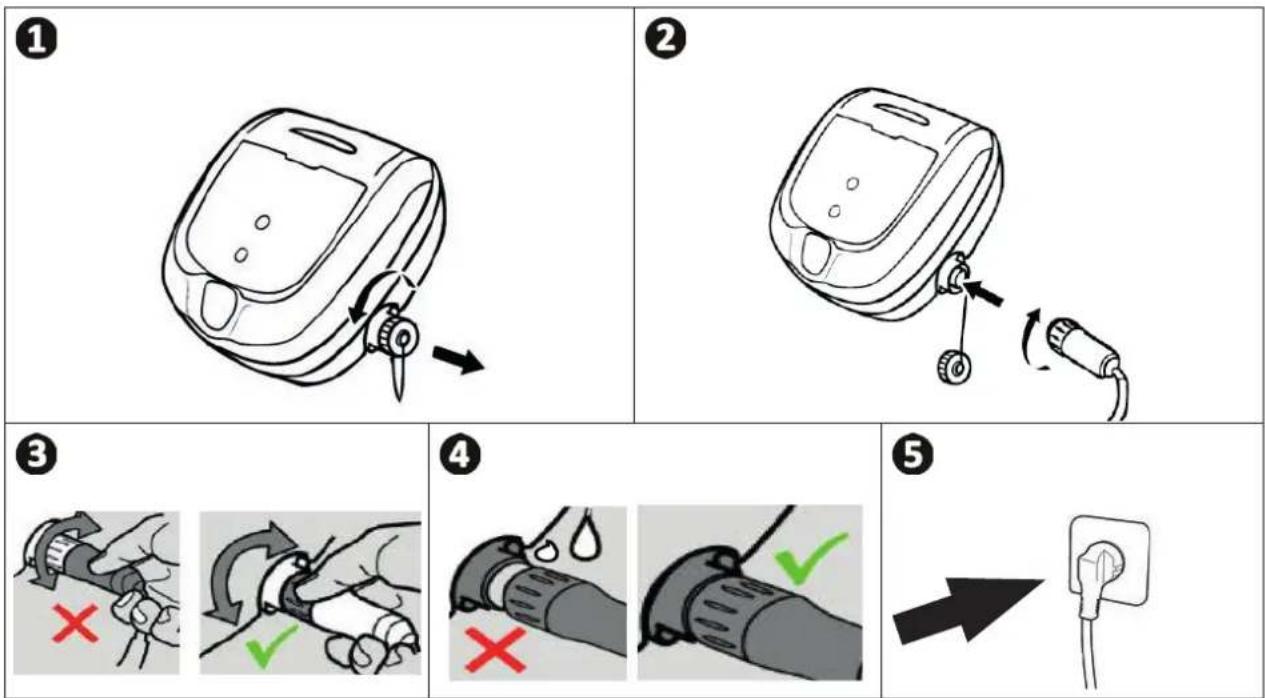

3.4 Raccordement de l'alimentation électrique

• Dévisser le bouchon de protection (voir image 1).
• Brancher le câble flottant au boîtier de commande et verrouiller la prise en vissant dans le sens des aiguilles d'une montre uniquement l'anneau (risque d'endommager le câble flottant) (voir images 2, 3). S'assurer que le connecteur soit bien enfoncé pour qu'il n'y ait pas d'intrusion d'eau (voir image 4).
• Connecter le câble d'alimentation (voir image). Raccorder impérativement le boîtier de commande à une prise de courant protégée par un dispositif de protection à courant différentiel résiduel de 30 mA maximum (en cas de doute, contacter un technicien qualifié).

3.5 Démarrer le cycle de nettoyage

Pour éviter tout risque de blessure ou de dommage matériel, veuillez respecter les instructions suivantes :

• La baignade est interdite lorsque l'appareil est dans la piscine.
• Ne pas utiliser l'appareil si vous faites une chloration choc dans la piscine.
• Ne pas laisser l'appareil sans surveillance pendant une période prolongée.
• Ne pas utiliser l'appareil si le volet roulant est fermé.

3.5.1 Lancer le cycle de nettoyage

• Faire un appui court sur

s'allume.

L'appareil démarre le cycle de nettoyage en mode « fond seul », ou « fond + parois » (selon modèle).

• Faire un appui court sur

pour choisir le mode « fond seul » ou « fond + parois » (selon modèle).

Conseil : améliorer la performance du nettoyage

Une utilisation régulière du robot nettoyeur (sans excéder 3 cycles par semaine) vous permettra de profiter

d'un bassin toujours propre et le filtre sera moins colmaté.

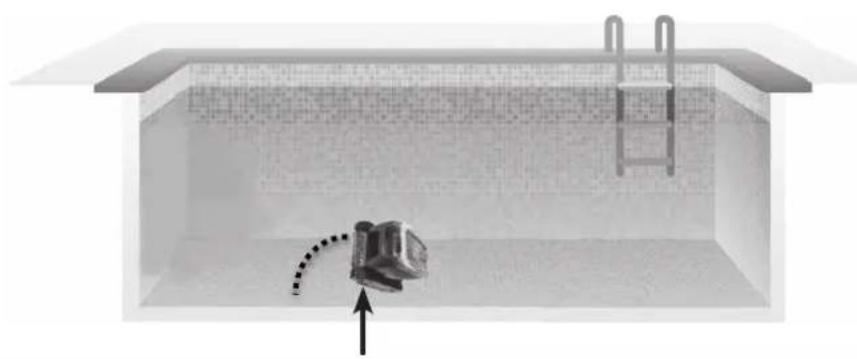

3.5.2 Le robot se cabre lors de certaines rotations

• Plus la surface est adhérente, plus le robot aura tendance à se cabrer.

3.6 Terminer le cycle de nettoyage

• Afin de ne pas endommager le matériel, ne pas tirer sur le câble flottant pour lever le robot hors de l'eau, utiliser la poignée du robot. Sortir l'appareil de l'eau après chaque fin de nettoyage.
• Ne pas laisser sécher l'appareil en plein soleil après utilisation.
• Stocker tous les éléments à l'abri du soleil, de l'humidité et des intempéries.
• Une fois le cycle terminé, l'appareil s'arrête et la LED du boîtier de commande s'éteint.
• Pour arrêter l'appareil en cours de nettoyage, appuyer sur (b) et la LED s'éteint.
• Tirer sur le câble flottant avec précaution pour ramener le robot vers le bord de la piscine.

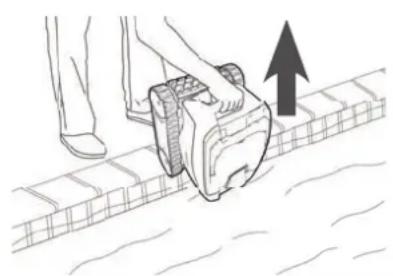

• Lorsque le robot est à portée de main, le saisir par la poignée de transport et le sortir doucement du bassin afin que l'eau contenue dedans s'évacue (voir image 1).
• Placer le robot au sol ou en position verticale à l'emplacement prévu sur le chariot (disponible en option) pour qu'il sèche rapidement. Puis le stocker avec le boîtier de commande à l'abri du soleil ainsi que de toute projection d'eau.

Conseil : limiter l'emmêlement du câble flottant.

Le comportement de l'appareil est fortement influencé par l'emmêlement du câble. Un câble correctement démêlé favorisera une meilleure couverture du bassin.

• Démêler le câble et l'étaler au soleil pour qu'il reprenne sa forme initiale.
• Puis l'enrouler soigneusement et le disposer sur la poignée du chariot (disponible en option), ou sur un support fixe.

L'appareil doit être nettoyé régulièrement à l'eau claire ou légèrement savonneuse. Ne pas utiliser de solvant. Rincer abondamment l'appareil à l'eau claire. Ne pas laisser sécher votre appareil en plein soleil sur le bord de la piscine.

Conseil : remplacer le filtre et la brosse tous les 2 ans.

Il est recommandé de changer le filtre et la brosse tous les 2 ans afin de préserver l'intégrité de l'appareil et garantir son niveau de performance optimal.

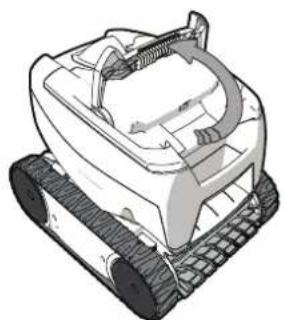

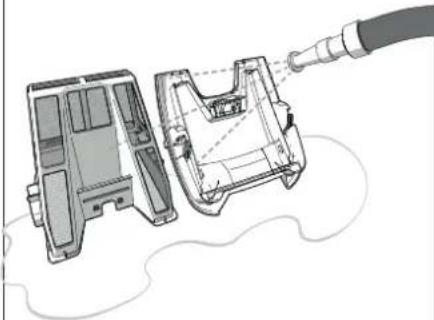

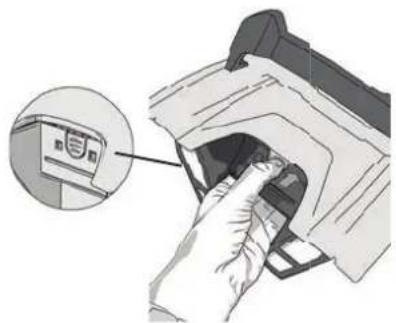

4.1 Nettoyage du filtre

• La performance de l'appareil peut diminuer si le filtre est plein ou encrassé.
• Nettoyer le filtre à l'eau claire après chaque cycle de nettoyage, ou plusieurs fois par cycle selon l'état de la piscine (à la remise en route par exemple).

1

2 3

4

5

6

Conseil : En cas de colmatage du filtre

Nettoyer le filtre avec une solution acide (vinaigre blanc par exemple), au moins une fois par an. Il est possible que le filtre se colmate s'il n'est pas utilisé pendant plusieurs mois (période d'hivernage).

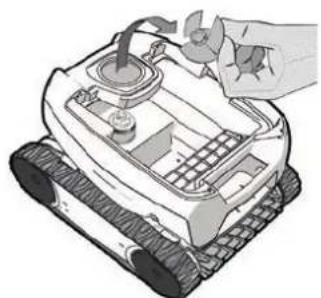

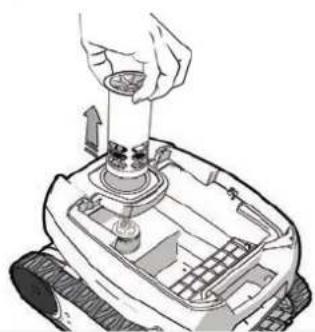

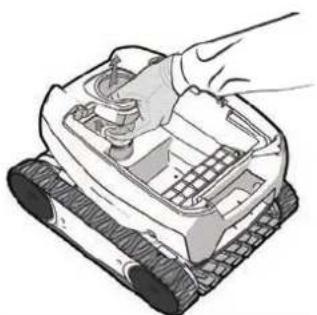

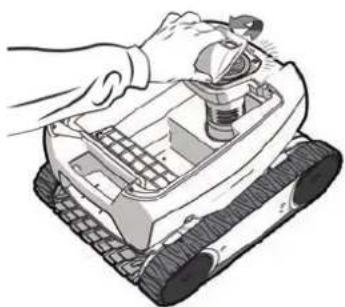

4.2 Nettoyage de l'hélice

Afin d'éviter des blessures graves :

• Débrancher électriquement le robot.
• Porter obligatoirement des gants pour manipuler l'hélice.

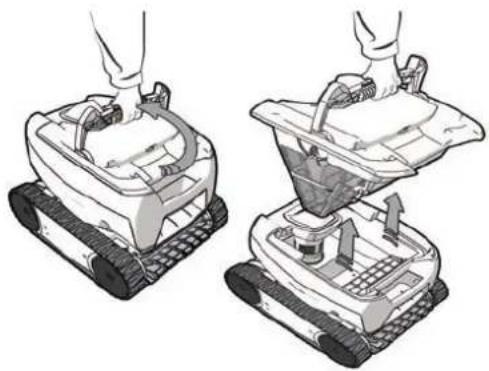

• Retirer le filtre à l'aide de la poignée (voir image 1).
• Retirer le guide flux externe en le soulevant de façon à dégager les clips (voir image 2).

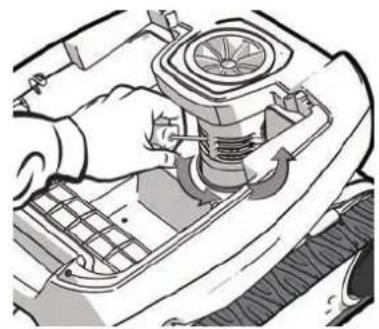

• Au premier démontage, le guide flux interne est serré fortement, c'est pourquoi il est recommandé d'insérer un tournevis dans les trous afin de le desserrer en tournant dans le sens anti-horaire (voir image 3).

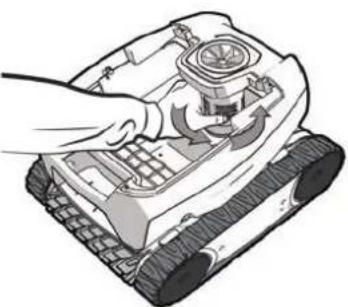

• Une fois que le guide flux interne est desserré, le dévisser à la main (voir image 4).
• Retirer le guide flux interne (voir image 5). S'équiper de gants, et tirer sur l'hélice en la maintenant fermement pour la sortir (voir image 6).
• Retirer les débris (feuilles, cailloux, etc.) qui pourraient bloquer l'hélice (voir image 7).

1

2

3

4

5

6

7

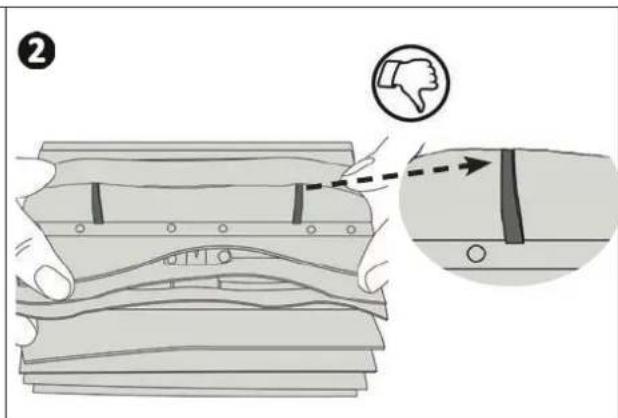

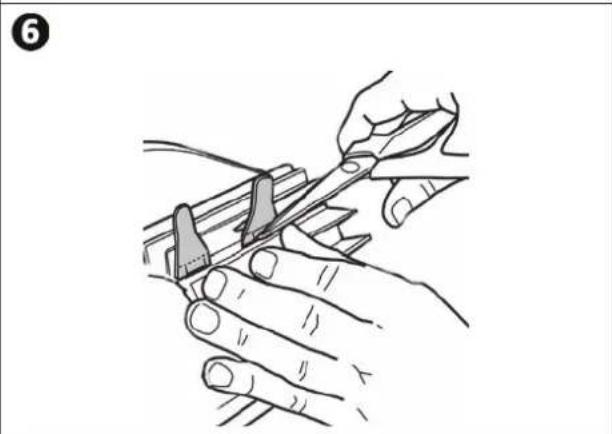

4.3 Changement de la brosse

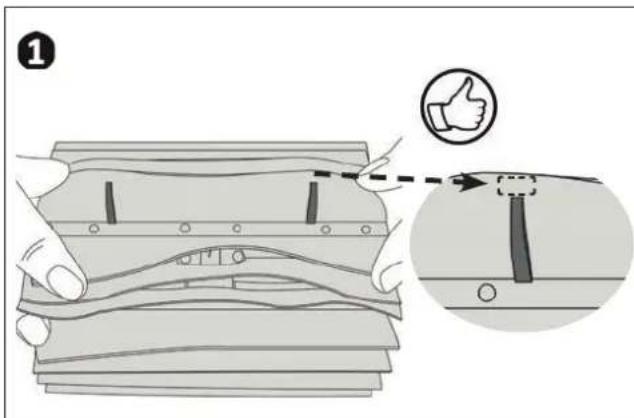

• La brosse est équipée de témoins d'usure. L'écart entre les témoins et l'extrémité de la brosse indique que la brosse est en bon état (voir image 1). Lorsque les témoins d'usure apparaissent comme indiqué sur l'image 2, la brosse est usée et doit être remplacée.

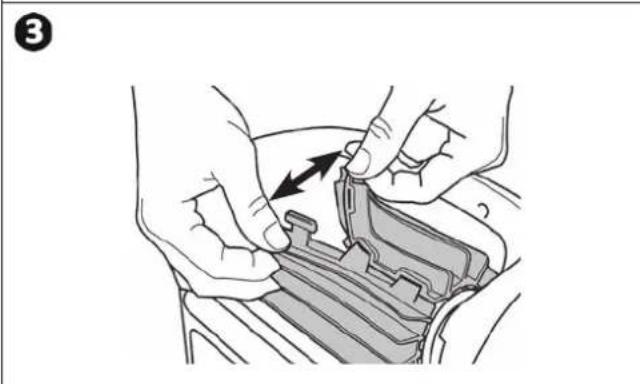

• Pour retirer la brosse usagée, sortez les languettes des trous dans lesquelles elles sont fixées (voir image 3). Pour positionner la nouvelle brosse, enfilez le bord sans languette sous le support de brosse (voir image 4).

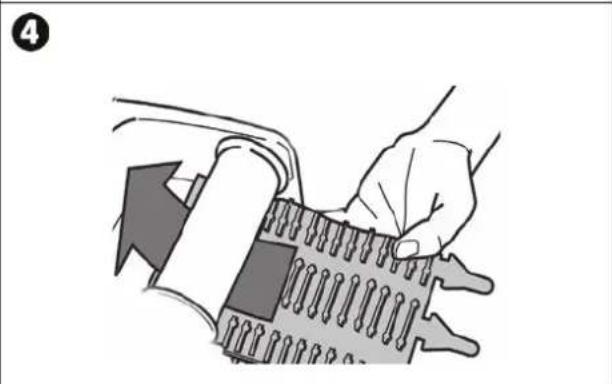

• Roulez la brosse autour de son support et glissez les languettes dans les trous de fixation, puis tirez sur l'extrémité de chaque languette pour faire passer son rebord au travers de la fente (voir image). Coupez les languettes à l'aide d'une paire de ciseaux pour qu'elles soient en dessous du niveau des lamelles (voir image).

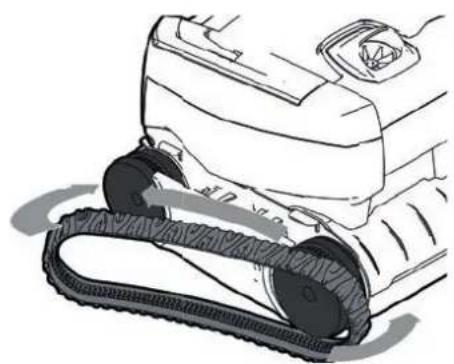

4.4 | Changement des chenilles

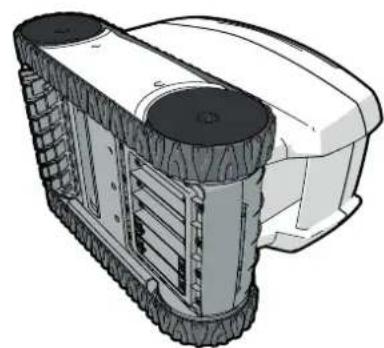

Posez le robot sur le côté (voir image 1). En commençant par l'une des roues, tirez sur l'intérieur de la chenille pour la séparer de la roue (voir image 2). Retirez ensuite la chenille du robot. Pour installer la nouvelle chenille, positionnez le côté intérieur de la chenille sur les rainures de la première roue. Étirez la chenille autour de la deuxième roue. Appuyez sur la chenille de façon à la positionner correctement sur les rainures des roues. Assurez-vous que la chenille passe sous les guides (si le modèle comporte des guide-chenilles).

1

2

Résolution de problème

• Avant de contacter votre revendeur, nous vous invitons à procéder à de simples vérifications en cas de dysfonctionnement à l'aide des tableaux suivants.
• Si le problème persiste, contactez votre revendeur. Actions réservées à un technicien qualifié.

5.1 Comportements de l'appareil

Lorsqu'il avance en ligne droite, le robot n'est pas plaqué au fond. (Pour tourner au fond de la piscine, il est normal que le robot se lève vers l'avant)	• Il reste de l'air dans la coque de l'appareil. Reprendre les opérati ons d'immersion du robot (voir § «3.3 I Immersion du robot»). • Le fi litre est plein ou encrassé: il suffit de le nettoyer. • L'hélice est endommagée, contacter le revendeur
Le robot ne monte pas ou plus sur les parois comme à l'origine. (De part son programme informati que, le robot ne monte pas systémati quèment sur les parois)	• Le fi litre est plein ou encrassé: il suffit de le nettoyer. • Le filtré est colmaté: le nettoyer avec une solution acide (vinaire blanc par exemple), ou le replacer si nécessaire. • Bien que l'eau paraisse limpide, des algues microscopiques sont prsentes dans votre bassin, non visibles à l'oeil nu, qui rendent les parois glissantes et empêchent le robot de grimper. Faire une chlorati on chic et baisser légèrement le pH. Ne pas laisser le robot dans l'eau pendant le traitement chic. Si le problème persiste, contacter le revendeur
Au démarrage, le robot n'execute aucun mouvement	• Vérifier que la prise de courant sur laquelle le boîtier de commande est raccordé, est bien alimentée. • Vérifi er que le cycle de nett oyage a bien été lancé et que levoyant est allumé. Si le problème persiste, contacter le revendeur
Le cable s'emmele Le robot ne nett oie pas tout le bassin Le robot se bloque au niveau des buses de refoulement	• Veiller à mett re le maximum de cable fl ott ant dans l'eau. • Arrêter la pompé de filtrati on et lancer un nouveau cycle de nett oyage. • Placer le boîti er de commande au centre de la longueur du bassin en respectant les condi ons de sécurités, voir «3.4 | Raccordement de l'alimentati on électrique». Si le nett oyage n'est pas opti mal, varier l'emplacement du boîti er de commande et l'immersion du robot.
Le boîti er de commande ne répond àiaux appui sur les touches	• Débrancher le cable d'alimentati on de la prise de courant, att endre 10 secondes et rebrancher le cable d'alimentati on.
Le robot ne s'incline pas vers le haut pour monter en parois	• La Brosse est usée: vérifi er les témoins d'usure «4.3 | Changement de la Brosse» et que la Brosse adhérite bien à son support Brosse. Remplacer la Brosse si nécessaire. • La piscine est carrelée avec un angle droit entre le fond et les parois: il peut être nécessaire d'adapter la Brosse pour opti miser le nett oyage: contacter le revendeur
Le robot monte doucement en parois et s'accête sous la ligne d'eau Le robot monte rapidement en parois et dépasse la ligne d'eau jusqu'à aspirer de l'air	• Le robot peut se comporter diff éremment selon le revêtement de la piscine, il peut être nécessaire de modifi er un paramètre, pour cela contacter le revendeur

5.2 | Alertes utilisateur

LED clignotante: i	Soluti ons
1s 1s 1s 1s	Vérifier que le robot est bien branché au boîtier de commande. Si nécessaire, débrancher et rebrancher en suivant la procédure.
1s 1s 1s	Vérifi er que rien n'empêche la Brosse et le support Brosse de tourner. Pour cela, reti rer les chenilles, et faites tourner les roues manuellement, pour vérifi er qu'aucun élément extérieur n'est resté coincide dans un logement.
1s	Foncti onnements du robot hors de la piscine. S'assurer de démarrer le robot dans l'eau (voir § «3.3 I Immersion du robot»).
	Vérifi er l'absence de cailloux ou cheveux dans l'hélice (voir § «4.2 I Nett oyage de l'hélice»).Nett oyer ou remplacer le fi Ittre si besoin.
1s 1s	Sur-tempréature dans le coff ret de commande :- Placer de préférence le coff ret à l'ombre-Laisser refroidir le coff ret avant de lancer un nouveau cycle
	Sur-intensité générale du robot. Vérifi er les soluti ons des clignotements n°2 et n°3.
1s	Le robot est peut-être resté bloqué dans une zone de la piscine. Relancer un cycle ou vérifi er les soluti ons du clignotement n°2.

Conseil : en cas d'assistance, informez votre revendeur sur l'état de l'appareil pour gagner du temps. Communiquez ces informations à votre revendeur.

AVERTISSEMENT

AVERTISSEMENTS GÉNÉRAUX

Votre revendeur

Modèle d'appareil

Numéro de série

Trouvez plus d'informations et enregistrez votre produit sur

www.zodiac.com
