MODE D'EMPLOI LF510L23W FAR
Nous vous remercions d'avoir choisi la qualité FAR. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ......FR-3
INSTALLATION ....FR-14
FONCTIONNEMENT ....FR-19
ENTRETIEN ....FR-31
SPÉCIFICATIONS TECHNIQUES ......FR-37
FICHE PRODUIT ......FR-38
ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS ......FR-40
Lisez toutes les instructions et explications avant utilisation. Suivez attentivement les instructions. Conservez cette notice d'utilisation à portée de main pour pouvoir la consulter ultérieurement. Si l'appareil est vendu ou transmis, veillez à remettre cette notice d'utilisation au nouveau propriétaire.
Explication des symboles
Ce symbole Indique qu'il existe des dangers pour la vie et la santé des personnes dus à des gaz extrêmement inflammables.
Avertissement de tension électrique
Ce symbole indique qu'il existe un
danger pour la vie et la santé des
personnes dû à la tension.
Le mot-clé indique un danger avec un niveau de risque moyen qui, s'il n'est pas évité, peut entraîner la mort ou des blessures graves.
Le mot signal indique un danger avec un faible degré de risque qui, s'il n'est pas évité, peut entraîner des blessures légères ou modérées.
Le mot-clé signale des informations importantes (par ex. dommages matériels), mais pas de danger.
Respecter les instructions
Les remarques accompagnées de ce symbole indiquent que vous devez lire attentivement les instructions d'utilisation.
Ce symbole indique qu'un technicien de service ne doit utiliser et entretenir cet appareil que conformément aux instructions d'utilisation.
CONSIGNES DE SÉCURITÉ
L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.
données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants sans surveillance.
Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
Avant de mettre un vêtement ou autre article au lave-linge, veuillez consulter l'étiquette d'entretien correspondante pour connaître les conditions de lavage et la température maximale à respecter.
La capacité de ce lave-linge est de 5 kg.
CONSIGNES DE SÉCURITÉ
UTILISATION PRÉVUE Le
produit est destiné uniquement à un usage domestique et aux textiles en quantités ménagères adaptées au lavage.
Cet appareil est destiné à une utilisation en intérieur uniquement et n'est pas destiné à une utilisation encastrée.
Utiliser uniquement selon ces instructions
L'appareil n'est pas destiné à un usage commercial.
Toute autre utilisation est considérée comme une utilisation non conforme. Le producteur n'est pas responsable des dommages ou blessures qui pourraient en résulter.
- Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :
- Les cuisines du personnel dans les magasins, bureaux et autres environnements de travail ;
- Maisons de ferme;
- Par les clients des hôtels, motels et autres environnements de type résidentiel ; - Environnements de type chambres d'hôtes;
- Locaux à usage collectif en copropriété.
1.1 Consignes de sécurité
Veuillez lire attentivement les informations de sécurité suivantes et les suivre strictement pour minimiser les risques d'incendie ou d'explosion, de choc électrique et pour éviter des dommages matériels, des blessures corporelles ou des pertes de vie. Le non-respect de ces instructions annulera toute garantie.
Avertissement!
Cette combinaison de symbole et de mot signalétique indique une situation potentiellement dangereuse pouvant entraîner la mort ou des blessures graves si elle n'est pas évitée.
Avertir!
Cette combinaison de symbole et de mot signalétique indique une situation potentiellement dangereuse pouvant entraîner des blessures légères ou mineures ou des dommages matériels et environnementaux.
Note!
Cette combinaison de symbole et de mot signalétique indique une situation potentiellement dangereuse pouvant entraîner des blessures légères ou mineures.
- Le changement de certaines pièces de votre appareil électro-ménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les operations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.
- En ce qui concerne les instructions de nettoyage et d'entretien, référez-vous au paragraphe ci-après de la notice.
- Les ouvertures ne doivent pas être obstruées par un tapis.
CONSIGNES DE SÉCURITÉ
Avertissement!
RISQUE DE CHOC ELECTRIQUE Si le
- Cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
- Si la machine est endommagée, elle ne doit pas être utilisée à moins qu'elle ne soit réparée par le fabricant, son agent de service ou des personnes de qualification similaire.
• Risque de choc électrique!
• L'appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqué. Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
- Les enfants de 3 ans et moins doivent être tenus à l'écart de l'appareil ou surveillés en permanence.
- Les animaux et les enfants peuvent grimper dans la machine. Vérifiez la machine avant chaque opération.
- Ne grimpez pas et ne vous asseyez pas sur l'appareil.
CONSIGNES DE SÉCURITÉ
LIEU D'INSTALLATION ET ENVIRONNANT
- Tout le linge et les substances supplémentaires doivent être conservés dans un endroit sûr, hors de la portée des enfants.
- N'installez pas la machine sur une moquette.
• L'obstruction des ouvertures par un tapis peut endommager la machine.
- Gardez l'appareil à l'écart des sources de chaleur et de la lumière directe du soleil pour éviter que les pièces en plastique et en caoutchouc ne se corrodent.
- N'utilisez pas l'appareil dans des environnements humides ou des pièces contenant des gaz explosifs ou caustiques. En cas de fuite d'eau ou d'éclaboussures d'eau, laisser sécher l'appareil à l'air libre.
- L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte avec une charnière du côté opposé à celui du lave-linge.
- Ne faites pas fonctionner la machine dans des pièces dont la température est inférieure à 5°C. Cela peut endommager certaines parties de celui-ci. Si cela est inévitable, assurez-vous de vidanger complètement l'eau de l'appareil après chaque utilisation (voir « Entretien - Nettoyage du filtre de la pompe de vidange ») pour éviter les dommages causés par le gel.
- N'utilisez jamais d'aérosols ou de substances inflammables à proximité immédiate de l'appareil.
CONSIGNES DE SÉCURITÉ
INSTALLATION
- Retirez tous les matériaux d'emballage et les boulons de transport avant d'utiliser l'appareil. Sinon, de graves dommages pourraient en résulter.
- Cet appareil est équipé d'une seule vanne d'entrée et peut être raccordé uniquement à l'alimentation en eau froide.
- La fiche secteur doit être accessible après l'installation.
- Avant de laver les vêtements pour la première fois, le produit doit être utilisé une fois pendant toutes les procédures sans aucun vêtement à l'intérieur.
Avant d'utiliser la machine à laver, le produit doit être calibré.
- Ne placez pas d'objets trop lourds sur l'appareil, comme des récipients d'eau ou des appareils de chauffage.
- Les nouveaux jeux de tuyaux fournis avec l'appareil doivent être utilisés et les anciens jeux de tuyaux ne doivent pas être réutilisés.
- Max. Pression d'eau d'entrée 1 MPa. Min. pression d'eau d'entrée 0,05 MPa.
CONNEXION ÉLECTRIQUE
- Assurez-vous que le câble d'alimentation n'est pas coincé par la machine, il peut être endommagé.
- Brancher le produit sur une prise de terre protégée par un fusible respectant les valeurs du tableau « Spécifications techniques ». L'installation de mise à la terre doit être effectuée par un électricien qualifié.
Assurez-vous que la machine est installée conformément aux
CONSIGNES DE SÉCURITÉ
règlements.
- Les raccordements hydrauliques et électriques doivent être effectués par un technicien qualifié conformément aux instructions du fabricant et aux réglementations de sécurité locales.
Avertissement!
• N'utilisez pas plusieurs prises ou rallonges.
• L'appareil ne doit pas avoir de dispositif de commutation externe tel qu'une minuterie ou être connecté à un circuit qui est régulièrement allumé et éteint.
- Ne débranchez pas la fiche de la prise secteur s'il y a du gaz inflammable à proximité.
- Ne débranchez jamais la fiche d'alimentation avec les mains mouillées.
• Tirez toujours sur la fiche, pas sur le câble.
- Débranchez toujours l'appareil s'il n'est pas utilisé.
RACCORDEMENTS D'EAU
• Vérifiez les raccordements des tuyaux d'arrivée d'eau, du robinet d'eau et du tuyau de sortie pour d'éventuels problèmes dus aux changements de pression d'eau. Si les connexions se desserrent ou fuient, fermez le robinet d'eau et faites-le réparer.
- N'utilisez pas l'appareil tant que les tuyaux et les tuyaux n'ont pas été correctement installés par des personnes qualifiées.
- La porte vitrée peut devenir très chaude pendant le fonctionnement. Gardez les enfants et les animaux domestiques éloignés de la machine pendant son fonctionnement. Les tuyaux d'arrivée et de sortie d'eau doivent être installés en toute sécurité et rester intacts.
- Sinon, des fuites d'eau peuvent se produire.
CONSIGNES DE SÉCURITÉ

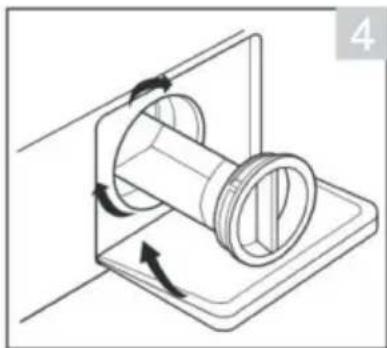

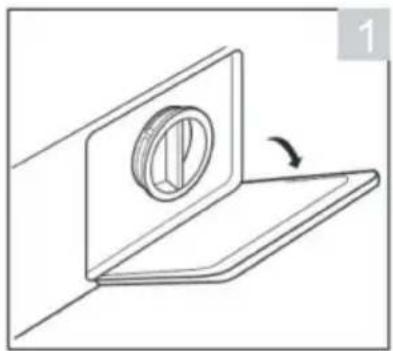

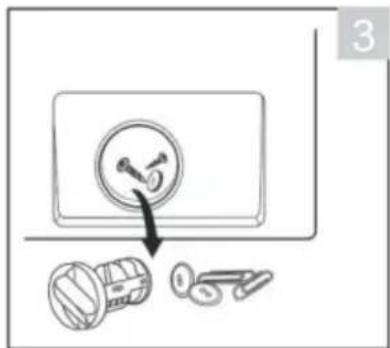

- Ne retirez pas le filtre de la pompe de vidange tant qu'il y a encore de l'eau dans l'appareil. De grandes quantités d'eau peuvent s'écouler et il existe un risque de brûlures dues à l'eau chaude.
OPÉRATION ET MAINTENANCE
• N'utilisez jamais de solvants inflammables, explosifs ou toxiques. N'utilisez pas d'essence et d'alcool, etc. comme détergents. Sélectionnez uniquement des détergents adaptés au lavage en machine.
• Assurez-vous que toutes les poches sont vidées. Les objets tranchants et rigides tels que les pièces de monnaie, les broches, les clous, les vis, les pierres, etc. peuvent causer de graves dommages à cette machine.
- Retirez tous les objets des poches tels que les briquets et les allumettes avant d'utiliser l'appareil. Rincez soigneusement les articles qui ont été lavés à la main.
- Les articles qui ont été salis avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les décapants pour cire doivent être lavés à chaud avec une quantité supplémentaire de détergent avant d'être séchés dans l'appareil.
- Les articles contenant du caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles doublés de caoutchouc et les vêtements ou les oreillers équipés de coussinets en caoutchouc mousse ne doivent pas être lavés en machine.
- Les assouplissants ou produits similaires doivent être utilisés sont recommandés dans leurs instructions. N'essayez jamais d'ouvrir la porte avec force.
CONSIGNES DE SÉCURITÉ
- La porte se déverrouille peu après la fin d'un cycle.
- Veuillez ne pas fermer la porte avec une force excessive. S'il est difficile de fermer la porte, veuillez vérifier si les vêtements sont correctement insérés et distribués.
- Débranchez toujours l'appareil et fermez le robinet
- d'eau avant le nettoyage et l'entretien et après chaque utilisation.
- Ne versez jamais d'eau sur l'appareil à des fins de nettoyage. Risque de choc électrique!
- Les réparations ne doivent être effectuées que par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.
- Le producteur ne sera pas responsable des dommages causés par l'intervention de personnes non autorisées.
TRANSPORT
•Avant le transport :
-Les boulons doivent être réinstallés sur la machine par une personne
spécialisée ; - L'eau accumulée doit être évacuée de la machine.
•Cet appareil est lourd. Transporter avec soin.
Ne tenez jamais une partie saillante de la machine lors du levage. La porte de la machine ne peut pas être utilisée comme poignée.
INSTALLATION

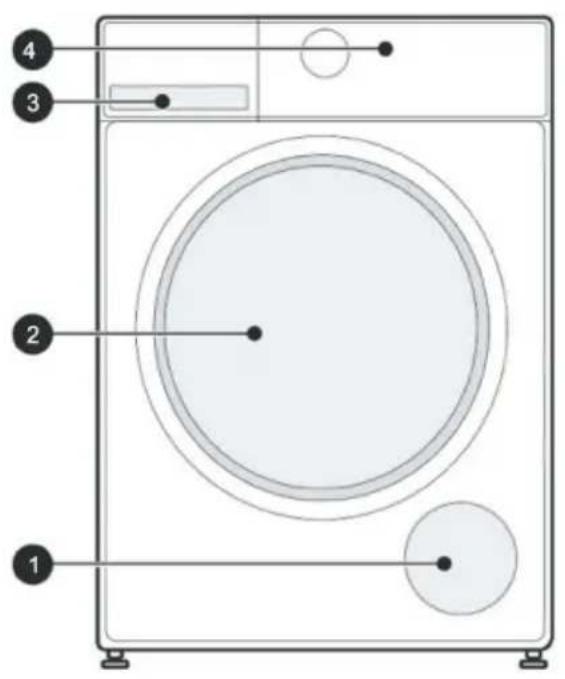

■ 2.1 Description du produit
2
3
4
1 Trappe de service
2 Porte
3 Distributeur de détergent
4 Panneau de commande

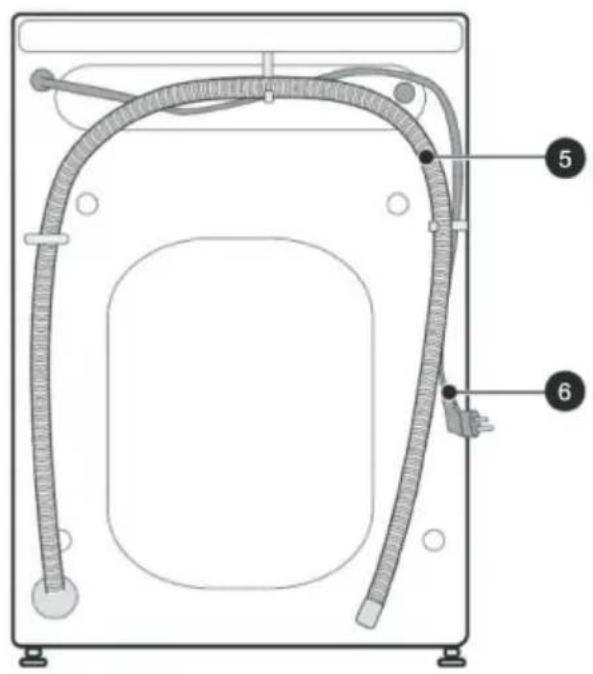

5 Tuyau de drainage
6 Cordon d'alimentation
Note!
- L'image du produit est uniquement à titre d'illustration, veuillez vous référer à de vrais produit comme référence.
Accessoires
4 housses
casquettes
1 x Tuyau d'alimentation en eau froide
1 x Manuel du
propriétaire
Éponge acoustique
(facultatif)
INSTALLATION
2.2 Installation
Outils nécessaires si installation par vous-même (non inclus)
Zone d'installation
Avertissement!
• La stabilité est importante pour éviter que le produit ne se promène !
• Assurez-vous que la machine est à niveau et stable.
• Assurez-vous que le produit ne repose pas sur le cordon d'alimentation.

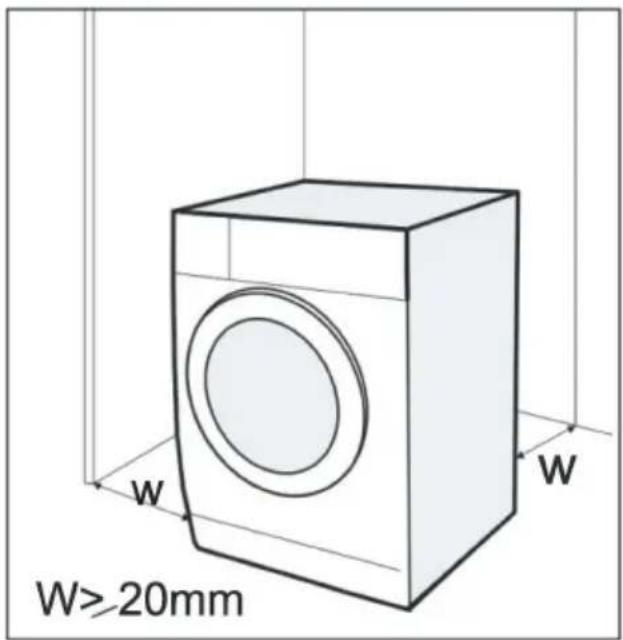

- Assurez-vous de maintenir les distances minimales par rapport aux murs, comme indiqué sur l'image.
Avant d'installer la machine, l'emplacement caractérisé comme suit doit être choisi : 1. Surface
rigide, sèche et plane.
- Évitez la lumière directe du soleil.
- Ventilation suffisante.
- La température ambiante est supérieure à 5°C.
- Tenir éloigné des sources de chaleur telles que les appareils à charbon ou à gaz.
INSTALLATION

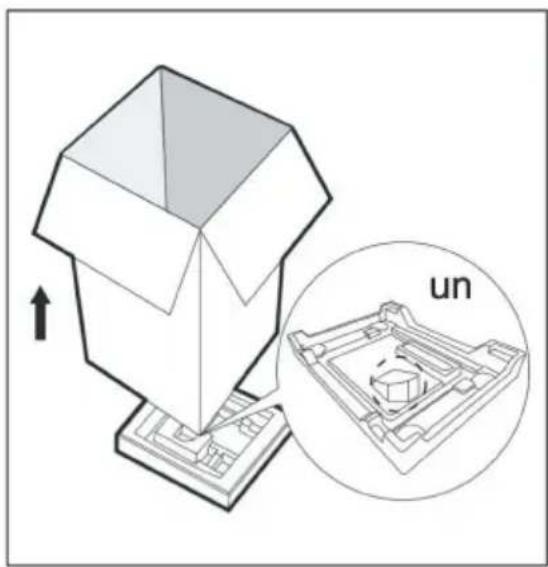

Déballage de la machine
Avertissement!
- Matériel d'emballage (par exemple Films, polystyrène) peut être dangereux pour les enfants.
- Il y a un risque d'étouffement ! Gardez tous les emballages hors de portée des enfants.
- Retirez la boîte en carton et l'emballage en polystyrène.
- Soulevez le lave-linge et retirez l'emballage de base. Assurez-vous que le petit triangle en mousse (a) est retiré avec l'emballage inférieur ensemble.
Si ce n'est pas le cas, posez l'appareil sur la surface latérale et retirez-le manuellement.
-
Retirez le ruban adhésif fixant le cordon d'alimentation et le tuyau de vidange.
-
Retirez le tuyau d'alimentation du tambour.
Retirer les boulons de transport
Avertissement!
- Vous devez retirer les boulons de transport à l'arrière avant d'utiliser le produit.
boulons de transport avec une clé.
Retirez les boulons, y compris les pièces en caoutchouc, et conservez-les pour une utilisation future.
l'aide des capuchons de protection.
INSTALLATION
Mise à niveau de la machine
Avertissement!
- Les contre-écrous des quatre pieds doivent être vissés fermement contre le logement.
- Desserrez le contre-écrou.
- Tournez le pied jusqu'à ce qu'il touche le sol.
- Ajustez les pieds et verrouillez les écrous avec une clé. Assurez-vous que la machine est de niveau à l'aide d'un niveau à bulle.
Brancher le tuyau d'arrivée d'eau
Avertissement!
Pour éviter les fuites ou les dégâts des eaux, suivez les instructions de ce chapitre. •Ne pas plier, écraser ou modifier le tuyau d'arrivée d'eau.

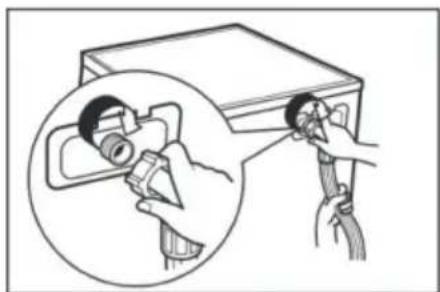

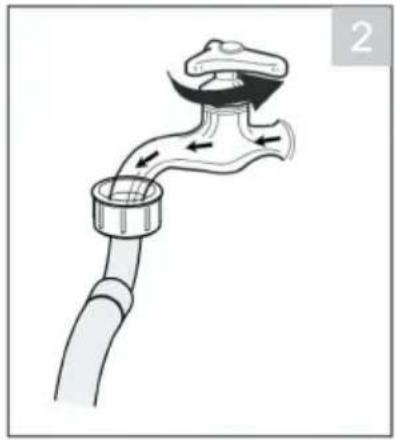

Connectez le tuyau
d'alimentation en eau à la
vanne d'arrivée d'eau et
à un robinet d'eau
froide comme indiqué.
- Connectez-vous manuellement, n'utilisez pas d'outils. Vérifiez si les connexions sont bien serrées.
Tuyau de drainage
Avertissement!
• Ne pliez pas et ne prolongez pas le tuyau de vidange.
- Positionnez correctement le tuyau de vidange, sinon des dommages pourraient résulter d'une fuite d'eau.
• Il est interdit de retirer la boucle du tuyau de vidange.
INSTALLATION

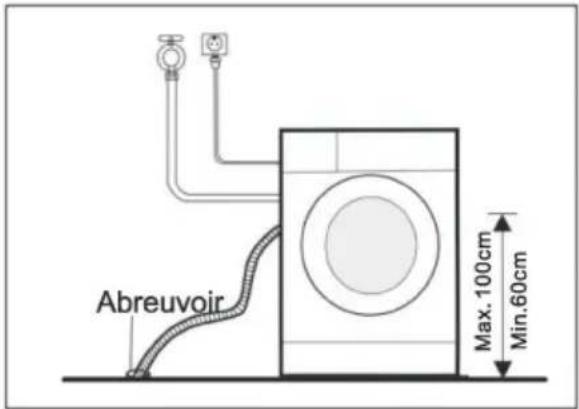

Il existe deux façons de placer l'extrémité du tuyau de vidange :
Max. 100cm
Min. 60cm
1.Mettez-le dans le bac à eau.
Max:100cm
Min:60cm
- Connectez-le au tuyau de vidange de dérivation de l'auge.

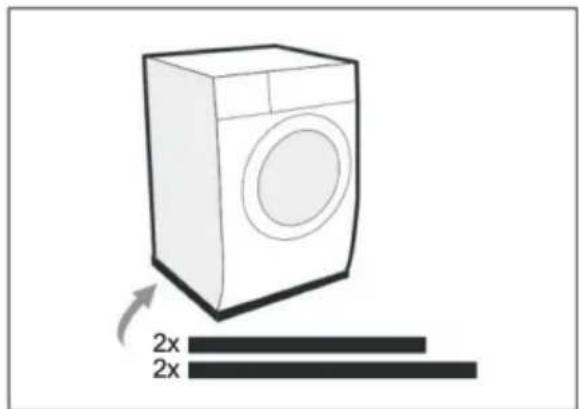

Éponge acoustique
Note!

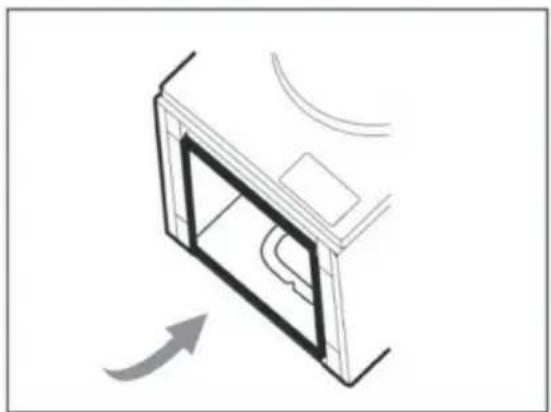

- Assurez-vous d'assembler les éponges acoustiques, qui peuvent réduire efficacement le bruit causé par la machine pendant le travail, afin de vous offrir un environnement de vie plus paisible et calme.
- Posez la machine sur le sol, en utilisant un matériau souple comme de la mousse ou vêtements entre la machine et le sol pour une protection.
- Collez les éponges 2x plus longues sur les bords inférieurs les plus longs de la machine et les éponges 2x plus courtes sur les bords inférieurs les plus courts.
2x
FONCTIONNEMENT
3.1 Démarrage rapide
Avertir!
- Avant le lavage, assurez-vous que la machine à laver est installée correctement.
- Votre appareil a été soigneusement vérifié avant de quitter l'usine. Pour éliminer toute eau résiduelle et neutraliser les odeurs potentielles, il est recommandé de nettoyer votre appareil avant la première utilisation. Pour cette raison, il est recommandé de nettoyer le tambour intérieur en exécutant le programme "Nettoyage du tambour" ou un autre programme avec une température optionnelle de 90 °C. Faites attention de ne pas mettre de lessive et de détergent dans la machine.
1. Avant le lavage


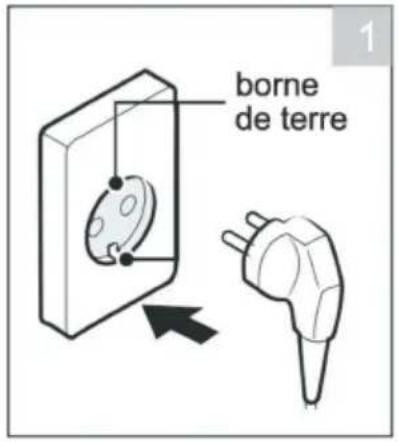

borne
de terre
Brancher

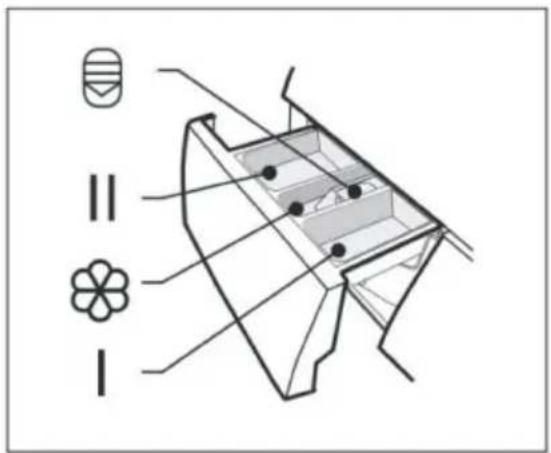

Ajouter du détergent
Note!
- Le détergent doit être ajouté dans le compartiment I si la fonction de prélavage est sélectionnée.
FONCTIONNEMENT
2. Lavage

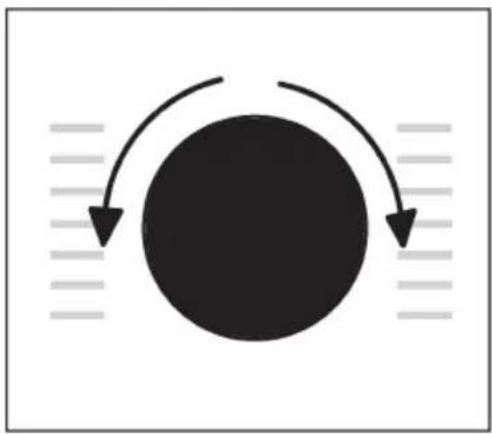

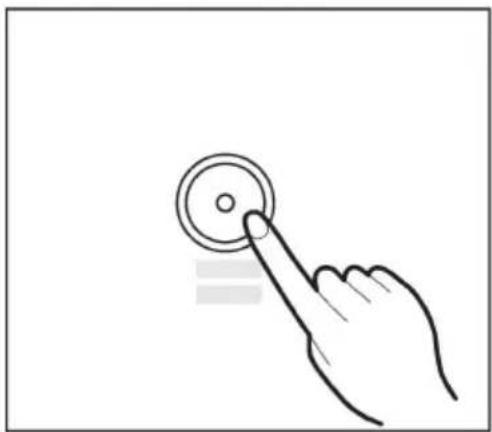

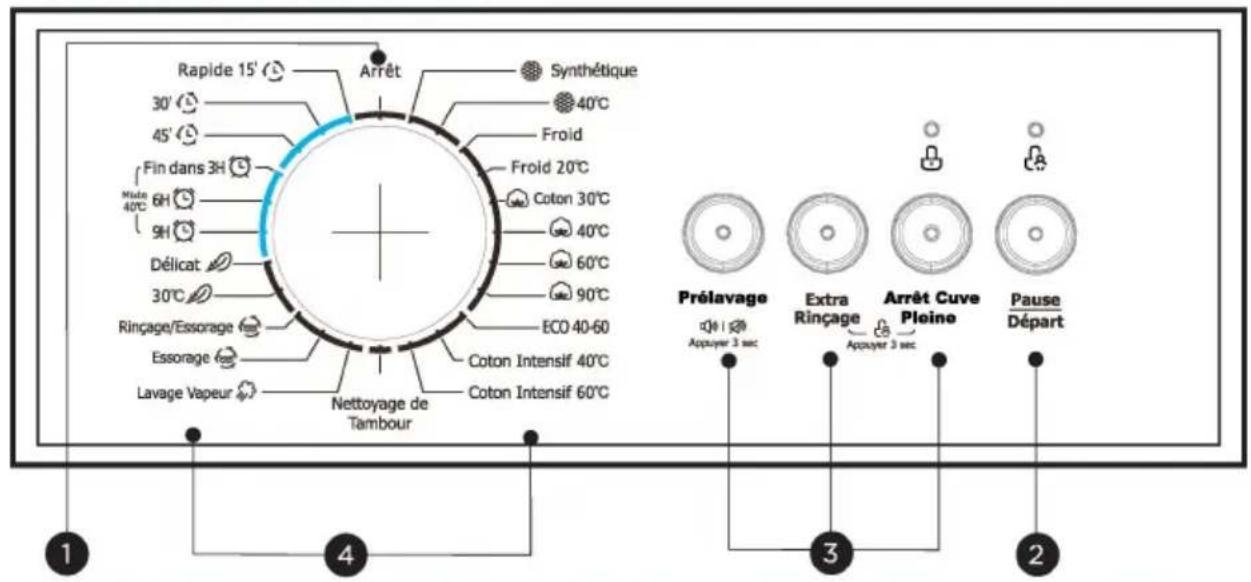

- Sélectionnez le programme

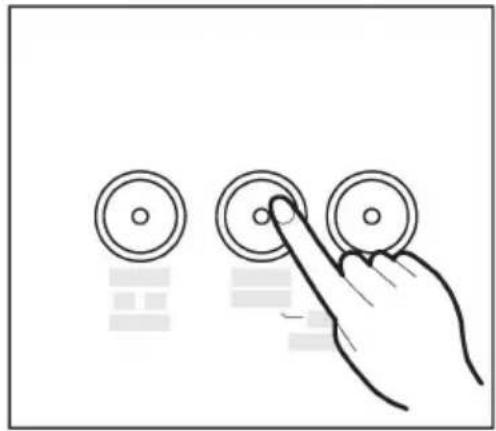

- Appuyez sur Départ/Pause pour démarrer le programme
-
Après le lavage
Bip de buzzer.
-
Sélectionner la fonction ou rester paramètres par défaut
3.2 Avant chaque lavage
- La température ambiante de la machine doit être de 5 à 40°C. Si utilisé °C
sous 0°C, la vanne d'admission et le système de vidange peuvent être endommagés. Si la machine est installée dans des conditions de gel, elle doit être transférée à une température ambiante normale pour s'assurer que le tuyau d'alimentation en eau et le tuyau de vidange peuvent se dégeler avant utilisation.
- Veuillez vérifier vos étiquettes d'entretien du linge et les instructions d'utilisation du détergent avant le lavage. Utilisez correctement un détergent non moussant ou moins moussant adapté à la machine à laver.

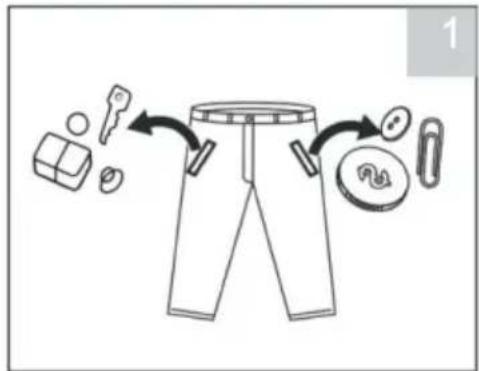

Sortez tous les objets des poches

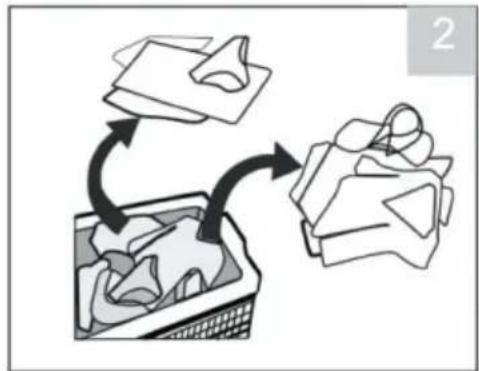

Trier le linge selon la couleur et le type de textile

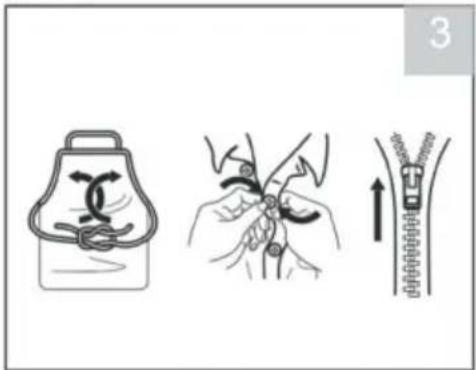

Attachez les longues bandes textiles et les ceintures, fermez les zips et le bouton

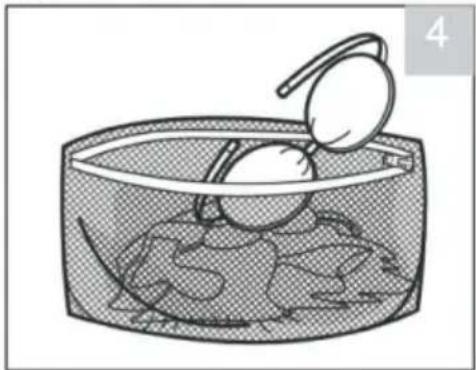

Mettez les petits objets dans un sac à linge
Avertissement!
- Ne lavez pas d'articles qui ont été nettoyés, lavés, trempés ou tamponnés avec des substances combustibles ou explosives comme de la cire, de l'huile, de la peinture, de l'essence, de l'alcool, du kérosène et d'autres matériaux inflammables.
- Laver des vêtements simples peut facilement créer une grande excentricité.
Par conséquent, il est suggéré d'ajouter un ou deux articles de linge supplémentaires au lavage afin que l'essorage puisse se faire en douceur.
- Ne pas laver, essorer, sièges, tapis ou vêtements imperméables.
FONCTIONNEMENT
■ 3.3 Distributeur de détergent
I Prélavage
II Lavage principal
Adoucissant
Bouton de déverrouillage
pour retirer le distributeur
- Il suffit d'ajouter du détergent dans le "compartiment l"après avoir sélectionné la fonction de prélavage.
- Ne mettez pas de perles de lessive dans le distributeur de détergent.
| Programme | I | II | |
| Coton 30°C | ○ | ● | ○ |
| Coton 40°C | ○ | ● | ○ |
| Coton 60°C | ○ | ● | ○ |
| Coton 90°C | ○ | ● | ○ |
| Synthétique | ○ | ● | ○ |
| Synthétique 40°C | ○ | ● | ○ |
| Nettoyage de Tambour | | | |
| Froid | ○ | ● | ○ |
| Froid 20°C | ○ | ● | ○ |
| Essorage | | | |
| Lavage Vapeur | | ● | ○ |
| Rinçage/Essorage | | | ○ |
| Programme | I | II | |
| Délicat | | ● | ○ |
| Délicat 30°C | | ● | ○ |
| Fin dans 9H | | ● | ○ |
| Fin dans 6H | | ● | ○ |
| Fin dans 3H | | ● | ○ |
| Rapide 45' | | ● | ○ |
| Rapide 30' | | ● | ○ |
| Rapide 15' | | ● | ○ |
| ECO 40-60 | | ● | ○ |
| Coton Intensif 40°C | | ● | ○ |
| Coton Intensif 60°C | | ● | ○ |
Les moyens doivent
○ Signifie facultatif
FONCTIONNEMENT
Recommandation de détergent
| Lessive recommandée | Cycles de lavage | Température de lavage. | Type de linge et textile |
| Lessive avec décolorant et agent de blanchissement pour usage intensif | Coton, ECO 40-60 | 30/40 /60/90 | Linge blanc en coton ou lin résistant à l'ébullition |
| Lessive qui altère la fraîcheur des couleurs et lessive écologique sans agent de blanchissement ni décolorant | Coton, ECO40-60, sans Lavage à | Froid/20/30/40/60 /90 | Linge de couleur en coton ou en lin |
| Détergent or Lessive | Lavage à froid, Synthétique | Froid/20/40 | Linge de couleur en fibres faciles d'entretien ou en matières synthétiques |
| Lessive douce | Synthétique | Froid /40 | Textiles délicats, soie, viscose |
Note!
- Détergent or Lessive peut être dilué dans de l'eau avant de le verser dans le distributeur de détergent, pour éviter que son entrée ne se bouche et ne provoque ainsi un débordement d'eau.
- Veuillez choisir le type de détergent approprié pour obtenir un maximum de performances de lavage et un minimum de consommation d'eau et d'énergie.
- Pour obtenir le meilleur résultat de nettoyage, un dosage correct du détergent est important.
- Utilisez une quantité réduite de détergent si le tambour n'est pas complètement rempli.
- Ajustez toujours la quantité de détergent à la dureté de l'eau, si votre l'eau du robinet est douce, utilisez moins de détergent.
- Dosez en fonction du degré de salissure de votre linge, les vêtements moins sales nécessitent moins
de lessive. • Très concentré (détergent compact) nécessite particulièrement dosage précis.
Les symptômes suivants sont un signe de surdosage de détergent : - formation de mousse
abondante - mauvais résultat de lavage et de rinçage
Les symptômes suivants sont un signe de sous-dosage de lessive : - le
linge devient gris -
accumulation de dépôts calcaires sur le tambour, l'élément chauffant et/ou le linge
FONCTIONNEMENT
3.4 Panneau de configuration
Arrêt
Synthétique
30'
40°C
45'
Froid
Froid 20°C
Fin dans 3H
Coton 30°C
Mids
6H
40°C
9H
Délicat
40°C
30°C
90°C
Rinçage/Essorage
ECO 40-60
Essorage
Coton Intensif 40°C
Lavage Vapeur
Coton Intensif 60°C
Nettoyage de
Tambour
Prélavage
Extra
Ringage
Arrêt Cuve
Pleino
Pause
Départ
Appuyer 3 sec
Appuyer 3 sec
1
4
3
2
1 Arrêt
Arrêt Allume et éteint l'appareil.
2 Départ/Pause
Démarrez ou mettez en pause votre programme.
3 Option
Ceci vous permet de sélectionner des fonctions supplémentaires et s'allume lorsqu'il est sélectionné.
4 Programmes
disponibles selon le type de linge.
FONCTIONNEMENT
3.5 Programmes
Les programmes sont disponibles en fonction du type de linge.
| Programmes |
| Synthétique | Laver les articles synthétiques, par exemple : chemises, manteaux, mélange. Lors du lavage des textiles à tricoter, la quantité de détergent doit être réduite en raison de sa construction en fil lâche et de la formation facile de bulles. |
| Froid | Eau froide pour laver les vêtements. |
| Coton | Textiles résistants, textiles résistants à la chaleur en coton ou en lin. |
| ECO 40-60 | Capable de nettoyer le linge en coton normalement sale déclaré lavable à 40 °C ou 60 °C, ensemble dans le même cycle. |
| Coton Intensif | Pour augmenter les effets de lavage, le temps de lavage est augmenté. |
| Nettoyage de Tambour | Il applique une stérilisation à haute température de 90 °C pour rendre le lavage des vêtements plus vert. Lorsque cette procédure est effectuée, les vêtements ou autre linge ne peuvent pas être ajoutés. Lorsque la bonne quantité d'agent de blanchiment au chlore est ajoutée, l'effet de nettoyage du baril sera meilleur. Le client peut utiliser ce programme régulièrement selon le besoin. |
| Lavage Vapeur | Le lavage à la vapeur peut pénétrer profondément dans la fibre, ce qui élimine efficacement les bactéries et les germes, prévient les odeurs et protège la santé. |
| Essorage | Essorer et drainer l'eau. |
| Rinçage/Essorage | Rince et ensuite essore le linge, puis vide l'eau. |
| Délicat | Pour les textiles délicats et lavables, par exemple en soie, en satin, en fibres synthétiques ou en tissus mélangés. |
| Fin différée : fin dans 3h, 6h ou 9h | La fonction peut être réglée avec ce programme, le temps total, y compris le temps de lavage et le temps de retardement, est de 3h, 6h ou 9h. |
| Rapide | Il est convenable de laver rapidement quelques vêtements peu sales. Le temps de lavage est de 15', 30' ou 45'. |
FONCTIONNEMENT
| Programme | Charge(kg) | Temps d'affichage |
| 5.0 | 5.0 |
| Synthétique | 2.5 | 2:20 |
| Synthétique 40°C | 2.5 | 2:20 |
| Froid | 5.0 | 1:00 |
| Froid 20°C | 5.0 | 1:01 |
| Coton 30°C | 5.0 | 2:40 |
| Coton 40°C | 5.0 | 2:40 |
| Coton 60°C | 5.0 | 2:45 |
| Coton 90°C | 5.0 | 2:50 |
| ECO 40-60 | 5.0 | 3:08 |
| Coton Intensif 40°C | 5.0 | 3:48 |
| Coton Intensif 60°C | 5.0 | 3:53 |
| Nettoyage de Tambour | | 1:18 |
| Essorage | 5.0 | 0:12 |
| Lavage Vapeur | 2.5 | 1:27 |
| Rinçage/Essorage | 5.0 | 0:20 |
| Délicat 30°C | 2.0 | 0:50 |
| Délicat | 2.0 | 0:48 |
| Fin dans 9H | 5.0 | 0:59 |
| Fin dans 6H | 5.0 | 0:59 |
| Fin dans 3H | 5.0 | 0:59 |
| Rapide 45' | 2.0 | 0:45 |
| Rapide 30' | 2.0 | 0:30 |
| Rapide 15' | 2.0 | 0:15 |
Note!
- Les paramètres de ce tableau sont uniquement à titre de référence pour l'utilisateur. Les paramètres réels peuvent être différents des paramètres du tableau mentionné ci-dessus.
FONCTIONNEMENT
| Cycle | Capacité nominale | Température par défaut | Cycle duration in h:min | Consommation d'énergie | Consommation d'eau | Température du lavage la plus haute | Moisture résidue / Essorage Vitesse |
| Froid 20°C | 2.5 | 20 | 1:01 | 0,201 | 34 | 20 | 65%/1000 |
| Coton 60°C | 5.0 | 60 | 2:45 | 1,175 | 51 | 60 | 70%/1000 |
| Synthétique | 2.5 | Froid | 2:20 | 0,327 | 50 | Froid | 65%/1000 |
| Rapide 15' | 2.0 | Froid | 0:15 | 0,035 | 31 | Froid | 75%/800 |
| Coton Intensif 40°C | 5.0 | 40 | 3:48 | 0,994 | 51 | 40 | 65%/1000 |
| ECO 40-60 ^3) | 5.0 | - | 3:08 | 0,769 | 46,0 | 37 | 71.9%/1000 |
| 2.5 | - | 2:30 | 0,485 | 37,0 | 31 | 71.9%/1000 |
| 1.5 | - | 2:30 | 0,368 | 34,0 | 28 | 71.9%/1000 |
- Les données ci-dessus sont fournies à titre indicatif uniquement et peuvent changer en raison de conditions d'utilisation réelles différentes.
- Les vannes indiquées pour les programmes autres que l'ECO 40-60 programme ne sont donnés qu'à titre indicatif.
- Concernant EN 60456:2016+A11:2020 With(EU) 2019/2014, (EU) 2019/2023, (EU) 2021/340, (EU) 2021/341, La classe d'efficacité énergétique de l'UE est : D Programme de test énergétique : ECO 40-60. Autre par défaut.
Demi-charge pour machine de 5.0 kg : 2.5 kg.
Quart de charge pour une machine de 5.0 kg : 1.5 kg.
FONCTIONNEMENT
1) La température la plus élevée atteinte par le linge pendant le cycle de lavage pendant au moins 5 minutes.
2) Humidité résiduelle après le cycle de lavage en pourcentage de teneur en eau et vitesse d'essorage à laquelle celle-ci a été atteinte.
3) Le programme ECO 40-60 est capable de laver du linge en coton normalement sale déclaré lavable à 40°C ou 60°C, ensemble dans le même cycle. Ce programme est utilisé pour évaluer la conformité au règlement (EU) 2019/2014, (EU) 2019/2023, (EU)2021/340, (EU) 2021/341.
Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une durée plus longue.
Charger l'appareil ménager jusqu'à la capacité indiquée pour les programmes respectifs contribuera aux économies d'énergie et d'eau.
Le bruit et l'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage dans la phase d'essorage est élevée, plus le bruit est élevé et plus l'humidité résiduelle est faible.
Avertir!
- En cas de coupure de l'alimentation électrique pendant que la machine est fonctionnement, une mémoire spéciale stocke le programme sélectionné. La machine continuera le programme lorsque l'alimentation électrique sera rétablie.
FONCTIONNEMENT
3.6 Options
| Cycle | Température par défaut (°C) | Vitesse d'essorage par défaut | Fonctions supplémentaires |
|
| Synthétique | Froid | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Synthétique 40°C | 40 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Froid | Froid | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Froid 20°C | 20 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Coton 30°C | 30 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Coton 40°C | 40 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Coton 60°C | 60 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| Coton 90°C | 90 | 1000 | Prélavage, rinçage supplémentaire, Arrêt |
| ECO 40-60 | - | 1000 | |
| Coton Intensif 40°C | 40 | 1000 | Arrêt |
| Coton Intensif 60°C | 60 | 1000 | Arrêt |
| Nettoyage de Tambour | 90 | - | |
| Essorage | - | 1000 | Arrêt |
| Lavage Vapeur | 40 | 1000 | Rinçage supplémentaire, Arrêt |
| Rinçage/Essorage | - | 1000 | Rinçage supplémentaire, Arrêt |
| Délicat 30°C | 30 | 600 | Rinçage supplémentaire, Arrêt |
| Délicat | Froid | 600 | Rinçage supplémentaire, Arrêt |
| Fin dans 3H/6H/9H | 40 | 1000 | |
| Rapide 45' | 40 | 800 | Arrêt |
| Rapide 30' | 30 | 800 | Arrêt |
| Rapide 15' | Froid | 800 | Arrêt |
Note!
- Pour la vitesse d'essorage maximale, la durée du programme et d'autres détails du programme ECO 40-60, veuillez vous reporter au contenu de la page
Fiche produit. • Le
tableau indique quel cycle offre quelles possibilités de réglage.
FONCTIONNEMENT
Prélavage : la fonction de prélavage peut obtenir un lavage supplémentaire avant le lavage principal, elle convient au lavage de la poussière qui monte à la surface des vêtements ; vous devez mettre du détergent dans le boîtier (I) lorsque vous le sélectionnez.
Rinçage supplémentaire : Le linge subira un rinçage supplémentaire une fois que vous l'aurez sélectionné.
No Spin : Il ne tournera pas si vous choisissez cette fonction.
Couper de la sonnerie
Choisissez le programme
Appuyez sur le bouton [Prélavage] pendant 3 secondes. Le sonnerie est coupé.
Pour activer la fonction sonnerie, appuyez à nouveau sur le bouton pendant 3 secondes. Le réglage sera conservé jusqu'à la prochaine réinitialisation.
Avertir!
- Après avoir coupé la fonction sonnerie, les sons ne seront pas plus activé.
Sécurité enfant
Pour éviter une mauvaise utilisation par les enfants.
Choisir la
Programme
Commencer
Appuyez sur [Extra Rinse] et [No Spin] 3 sec. jusqu'au bip la sonnerie.
Avertir!
- Seul le fait d'appuyer sur les deux boutons et de les maintenir enfoncés peut libérer le « verrouillage enfant », même éteindre, éteindre et terminer le programme, le « verrouillage enfant » verrouille tous les boutons sauf le bouton d'alimentation et le bouton « verrouillage enfant ».
- Veuillez déverrouiller « Sécurité enfant » avant de sélectionner le programme et de commencer le lavage.
Note!
compteur d'usage
- Débranchez l'équipement pendant 10 secondes et reconnectez-le.
- Allumez l'équipement et dans les 10 secondes, appuyez simultanément et continuellement sur "Prélavage" et "Arrêt" sur le panneau de commande pendant environ 5 secondes jusqu'à ce que le buzzer sonne.
- Le nombre de fois que la lumière clignote représente un chiffre arabe, par exemple, le nombre d'utilisations de l'équipement est de 3456, "Prélavage" clignote 3 fois ; "Extra Rinçage" clignote 4 fois ; "Arrêt" clignote 5 fois ; "Pause/Départ" clignote 6 fois.4. Répétez l'étape 1 à nouveau et le client peut reprendre son fonctionnement normal.
ENTRETIEN
4.1 Nettoyage et entretien
Avertissement!
- Débranchez toujours l'appareil et fermez le robinet d'eau avant de le nettoyer et entretien.

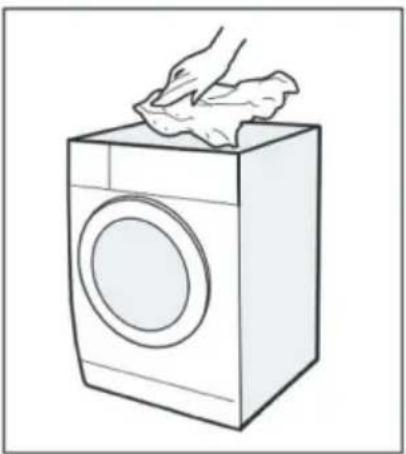

Nettoyage de l'armoire
Un bon entretien de la machine à laver peut prolonger sa durée de vie. La surface peut être nettoyée avec des détergents neutres non abrasifs dilués si nécessaire. S'il y a un débordement d'eau, utilisez une serviette pour l'essuyer immédiatement.
N'utilisez jamais d'objets tranchants pour nettoyer l'appareil.
- N'utilisez jamais d'agents abrasifs ou caustiques. l'acide formique ou ses solvants dilués ou substances similaires, comme l'alcool ou les produits chimiques.
Nettoyage du tambour
Toutes les taches de rouille laissées à l'intérieur du tambour par des objets métalliques doivent être éliminées immédiatement à l'aide de détergents sans chlore. N'utilisez jamais de laine d'acier pour nettoyer le tambour !
Note!
- Tenez le linge à l'écart de la machine pendant le nettoyage du tambour.

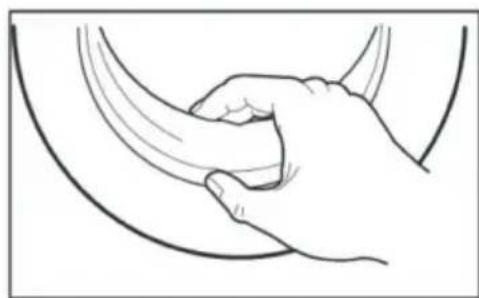

Nettoyage du joint de porte et de la vitre
Essuyez le verre et le joint après chaque lavage pour enlever les peluches et les taches. Si des peluches s'accumulent, cela peut provoquer des fuites.
Retirez toutes les pièces de monnaie, boutons et autres objets du joint après chaque lavage.
Nettoyez le joint de la porte et la vitre tous les mois pour assurer le fonctionnement normal de l'appareil.
Nettoyage du filtre d'entrée
Note!
- La diminution du débit d'eau est un signe que le filtre doit être nettoyé.

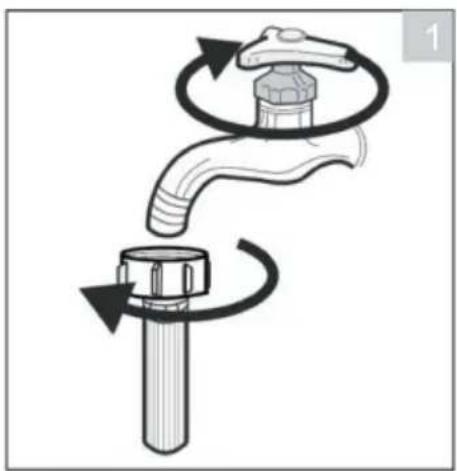

- Fermez le robinet et enlevez le tuyau d'arrivée d'eau.
- Nettoyez le filtre avec une brosse.
tuyau d'alimentation à l'arrière de la machine.

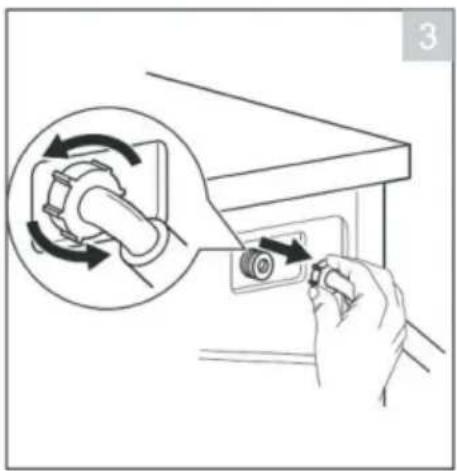

Retirez le filtre avec une pince à bec long.
-

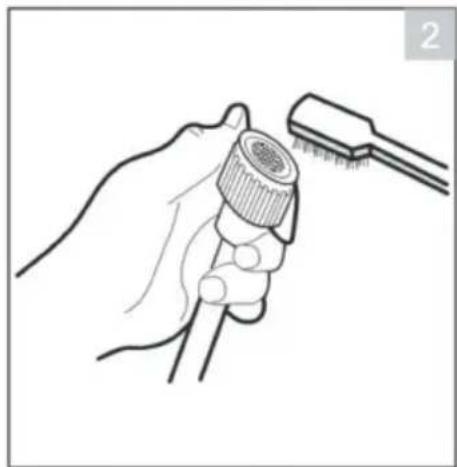

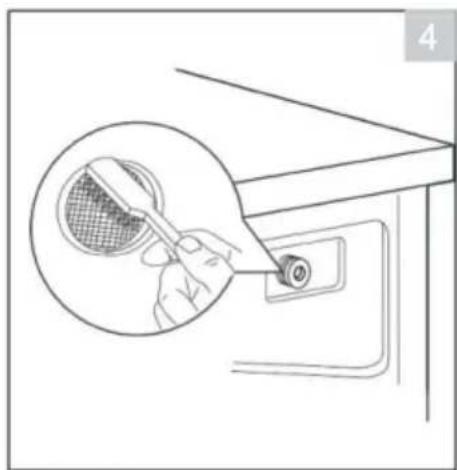

Utilisez une brosse pour nettoyer le filtre.
-
Réinstallez le filtre sur l'entrée d'eau et rebranchez le tuyau d'alimentation en eau.
- Nettoyez le filtre d'entrée tous les 3 mois pour assurer le fonctionnement normal de l'appareil.
ENTRETIEN
Nettoyage du distributeur de détergent
- Appuyez sur le bouton de déverrouillage [☐] du couvercle de l'adoucisseur et retirez le tiroir distributeur de l'évidement. Nettoyez l'intérieur de l'évidement avec une brosse.
- Soulevez le couvercle de l'assouplissant du tiroir distributeur et lavez les deux articles avec eau.
- Remettez le couvercle de l'adoucisseur en place et repoussez le tiroir dans l'évidement.

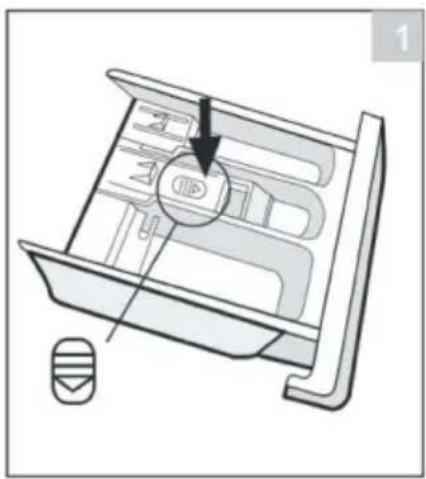

Appuyez sur le déverrouillage et retirez le tiroir distributeur

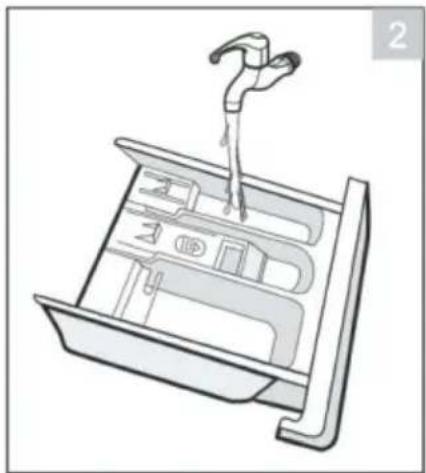

Nettoyez le tiroir
distributeur et le couvercle de
l'adoucisseur sous l'eau

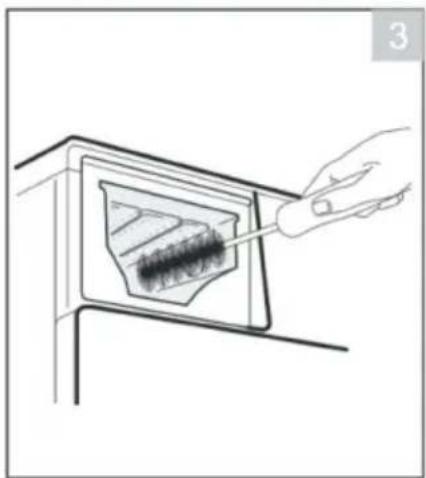

Nettoyez le renfoncement avec une brosse douce

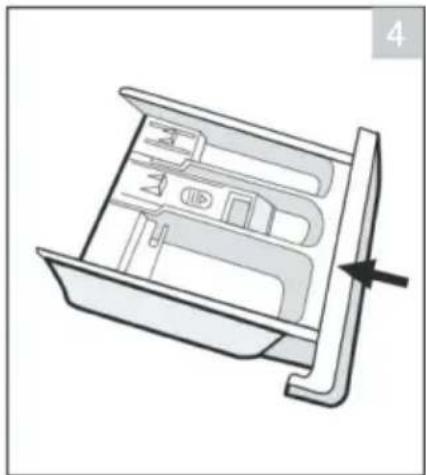

Insérer le tiroir distributeur
Note!
- N'utilisez pas d'agents abrasifs ou caustiques pour nettoyer les pièces en plastique.
- Nettoyez le distributeur de détergent tous les 3 mois pour assurer le fonctionnement normal de l'appareil
ENTRETIEN
Nettoyage du filtre de la pompe de vidange
Avertissement!
• Assurez-vous que la machine a terminé le cycle de lavage et qu'elle est vide. Éteignez-le et débranchez-le avant de nettoyer le filtre de la pompe de vidange. • Faites attention à l'eau chaude. Attendez que l'eau refroidisse. Risque de brûlure ! • Nettoyez le filtre périodiquement tous les 3 mois pour assurer le fonctionnement normal fonctionnement de l'appareil.
Ouvrez le capuchon du couvercle inférieur Ouvrez le filtre en tournant dans le sens inverse des aiguilles d'une montre
Supprimer les matières étrangères
Fermer le capot inférieur
Avertir!
- Lorsque l'appareil est en marche et selon le programme sélectionné, il peut y avoir de l'eau chaude dans la pompe. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage, attendez toujours que l'appareil ait terminé le cycle et soit vide. Lors du remplacement du couvercle, assurez-vous qu'il est bien resserré.
ENTRETIEN
4.2 Dépannage En cas de
problème avec l'appareil, vérifiez si vous pouvez le résoudre en suivant les tableaux ci-dessous. Si le problème persiste, veuillez contacter le service client.
| Désignation | Cause possible | Solution |
| L'appareil ne ne démarre pas | La porte n'est pas bien fermée. Les vêtements sont collés. | Fermez correctement la porte et redémarrage.Vérifiez le linge. |
| La porte ne peut pas être ouverte | Protection de sécurité est activé. | Débranchez l'alimentation et redémarrage. |
| Fuite d'eau | Les connexions sont pas assez serré. | Vérifier et fixer l'eau tuyau d'admission.Vérifier et nettoyer la prise tuyau. |
| Résidus de détergent dans le détergent distributeur | Le détergent est humide et/ou coagulé. | Nettoyez et essuyez le distributeur de détergent à sec. |
| Indicateur ou affichage ne marche pas | La carte PC ou le faisceau ont problèmes de connexion. | Coupez l'alimentation et vérifiez si la fiche secteur est correctement branchée. |
| Bruit anormal | Boulons de fixation encore en place. Le sol n'est pas solide ou de niveau. | Vérifiez si les boulons de fixation ont été retirés.Assurez-vous que l'appareil est installé sur une surface solide et de niveau sol. |
Codes d'erreur
| Description Raison | | Solution | |
| | pause/départ | arrêt | extra ringage | prélevage | | |
| déindu | déindu | flash | déindu | déindu | déindu | la porte n'est pas bien fermée | Redémarrez après la fermeture de la porte. Vérifiez si les vêtements sont collés |
| déindu | déindu | flash | déindu | déindu | déindu | Problème d'injection d'eau pendant le lavage | Vérifiez si la pression de l'eau est trop basse Redresser le tuyau d'eau Vérifiez si le filtre de la soupape d'admission est bloqué |
| déindu | déindu | flash | déindu | déindu | déindu | Vidange de l'eau pendant les heures supplémentaires | Vérifiez si le tuyau de vidange est bouché |
| | | | | | Débordement d'eau | Redémarrez la laveuse |
| déindu | déindu | déindu | déindu | flash | déindu | Autres | Veuillez d'abord réessayer, appeler ligne de service s'il y a encore des problèmes |
ENTRETIEN
4.3 Service client
Les pièces de rechange pour votre appareil sont disponibles pendant au moins 10 ans conformément aux exigences d'écoconception du RÈGLEMENT DE LA COMMISSION UE 2019/2023 ANNEXE II.
En cas de questions, veuillez contacter notre centre de service clientèle local.
Avertissement!
Risque de choc électrique •
N'essayez jamais de réparer un appareil défectueux ou présumé
défectueux. Vous pouvez mettre votre propre vie et celle des futurs utilisateurs en danger.
Seuls les spécialistes agréés sont autorisés à effectuer ces travaux de réparation.
- Une réparation incorrecte annulera la garantie et les dommages consécutifs ne pourront pas être reconnus !
Transport
ÉTAPES IMPORTANTES LORS DU DÉPLACEMENT DE L'APPAREIL
• Débranchez l'appareil et fermez le robinet d'arrivée d'eau. • Vérifiez si
la porte et le distributeur de détergent sont correctement fermés. • Retirez le tuyau d'arrivée d'eau et le tuyau de sortie de la maison installations.
- Laissez l'eau s'écouler complètement de l'appareil (voir « Entretien Nettoyage du filtre de la pompe de vidange ») • Important : Réinstallez les 4
boulons de transport à l'arrière de l'appareil. • Cet appareil est lourd. Transporter avec soin. Ne tenez jamais aucune saillie
partie de la machine lors du levage. La porte de la machine ne peut pas être utilisée comme poignée.
SPÉCIFICATIONS TECHNIQUES
| Modèle | LF510L23W |
| Alimentation | 220-240V~,50Hz |
| Courant MAX. | 10A |
| Pression d'eau standard | 0.05MPa~1MPa |
| Capacité de lavage | 5.0kg |

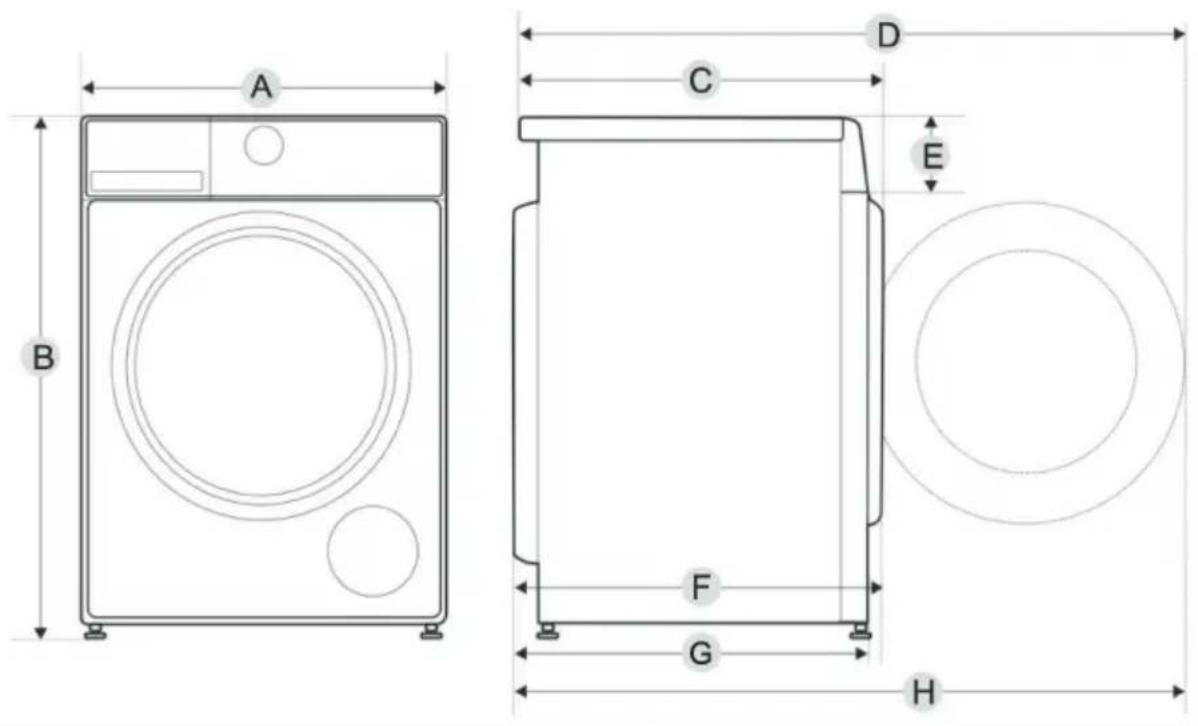

| Dimension | |
| A | 595mm |
| B | 850mm |
| C | 435mm |
| D | 890mm |
| E | 156mm |
| F | 440mm |
| G | 400mm |
| H | 900mm |
| Poids | 52 kg |
| Puissance nominale | 2000W |
FICHE PRODUIT
Fiche produit
Nom ou marque du fournisseur(*) (°): FAR
Adresse du fournisseur(*) (1): CONFORAMA FRANCE SA 80 Boulevard du Mandinet LOGNES 77432 MARNE LA VALLEE CEDEX 2 FRANCE.
Identificateur de modèle (a): LF510L23W
Paramètres généraux du produit :
| Paramètre | Valeur | Paramètre | Valeur |
| Capacité nominale ^b (kg) | 5.0 | Dimensions en cm ^a , ^c | Hauteur | 85 |
| Largeur | 60 |
| Profondeur | 40 |
| Indice d'efficacité énergétique ^b (EEIw) | 79.9 | Classe d'efficacité énergétique ^b | D | ^c |
| Indice d'efficacité de lavage ^b | 1.031 | Efficacité de rinçage (g/kg) ^b | 5.0 |
| Consommation d'énergie en kWh par cycle, basée sur le programme eco 40-60 à une combinaison de charges complètes et partielles. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil. | 0.602 | Consommation d'eau en litre par cycle, basée sur le programme eco 40-60 à une combinaison de charges complètes et partielles.La consommation d'eau réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau. | 41 |
| Température maximale à l'intérieur du textile traité (^c) (°C) | Capacité nominale | 37 | Teneur en humidité restante pondérée ^b (%) | 71.9 |
| Moltié | 31 |
| Trimestre | 28 |
| Vitesse d'essorage ^b (tr/min) | Capacité nominale | 1000 | Classe d'efficacité d'essorage ^b | D | ^c |
| Moltié | 1000 |
| Trimestre | 1000 |
| Durée du programme ^b (h:min) | Capacité nominale | 3:08 | Taper | Sur pied |
| Moltié | 2:30 |
| Trimestre | 2:30 |
| Émissions de bruit acoustique aérien pendant la phase d'essorage ^b (dB(A) re I pW) | 79 | Classe d'émission de bruit acoustique aérien ^b (phase de rotation) | C | ^c |
| Mode arrêt (W) (le cas échéant) | 0.50 | Mode veille (W)(le cas échéant) | 1.00 |
| Départ différé (W) (le cas échéant) | 4.00 | Veille en réseau (W)(le cas échéant) | N/A |
| Durée minimale de la garantie offerte par le fournisseur ^b ( ^c ): 12 mois |
| Ce produit a été conçu pour libérer des ions d'argent pendant le cycle de lavage | NON |
| Informations Complémentaires: |
| Lien internet vers le site internet du fournisseur, où les informations du point 9 de l'annexe II du règlement de la Commission (EU)2019/2023( ) se trouve : |
FICHE PRODUIT
1) La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé.
2) La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé et de la dureté de l'eau.
3) Livraison des pièces de rechange dans les 15 jours ouvrables après réception de la commande.
Fiche produit concernant (EU) 2019/2014, (EU) 2019/2023, (UE) 2021/340, (UE) 2021/341.
La fiche technique de votre appareil est disponible en ligne.
Rendez-vous sur https://eprel.ec.europa.eu et saisissez l'identifiant du modèle de votre appareil pour télécharger la fiche technique.
L'identifiant du modèle de votre appareil se trouve dans la section des spécifications techniques.
Flashez le QR code présent sur votre appareil pour accéder aux informations principales s'y rapportant.
ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS
La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.
Durée de disponibilité des pièces détachées de dépannage : 10 ans.
Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://sav-pieces.conforama.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit.
En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits électrodomestiques, à l'adresse suivante :
Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr
CE
+ FACILE
BAC
DE
TRI
Séparez les éléments avant de trier
INSTRUCTION MANUAL
LF510L23W
80 Boulevard du Mandinet
Lognes
77432 Marne la Vallée Cedex 2
FRANCE
