Caractéristiques techniques	Appareil de mesure multifonction pour la température, l'humidité et la vitesse de l'air.
Plage de mesure température	-20 à 60 °C
Plage de mesure humidité	0 à 100 % HR
Plage de mesure vitesse de l'air	0 à 20 m/s
Utilisation	Idéal pour les professionnels de la climatisation, du chauffage et de la ventilation.
Maintenance	Vérifier régulièrement l'étalonnage et nettoyer les capteurs.
Sécurité	Utiliser l'appareil conformément aux instructions du fabricant pour éviter les accidents.
Informations générales	Appareil léger et portable, facile à utiliser sur le terrain.

FOIRE AUX QUESTIONS - CT 50 Kimo

Comment calibrer le Kimo CT 50 ?

Pour calibrer le Kimo CT 50, veuillez suivre les étapes suivantes : 1. Allumez l'appareil et accédez au menu de calibration. 2. Suivez les instructions à l'écran pour entrer les valeurs de référence. 3. Confirmez les réglages et vérifiez les mesures.

Que faire si l'écran du Kimo CT 50 ne s'allume pas ?

Si l'écran ne s'allume pas, vérifiez d'abord que l'appareil est chargé. Si nécessaire, branchez-le sur une source d'alimentation. Si l'écran reste noir, essayez de réinitialiser l'appareil en maintenant enfoncé le bouton d'alimentation pendant 10 secondes.

Comment changer la batterie du Kimo CT 50 ?

Pour changer la batterie, retirez le couvercle à l'arrière de l'appareil en dévissant les vis. Remplacez la batterie par un modèle compatible (voir le manuel pour le modèle exact) et refermez le couvercle.

Comment interpréter les résultats de mesure du Kimo CT 50 ?

Les résultats de mesure sont affichés sur l'écran. Consultez le manuel d'utilisation pour comprendre les unités de mesure et les plages de valeurs. Assurez-vous de connaître les normes applicables à votre domaine d'application.

Que faire si le Kimo CT 50 affiche un message d'erreur ?

Si un message d'erreur apparaît, consultez le manuel d'utilisation pour identifier le code d'erreur. Souvent, cela peut être résolu en redémarrant l'appareil ou en vérifiant les connexions. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware du Kimo CT 50 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Kimo. Connectez l'appareil à votre ordinateur via le câble USB et suivez les instructions fournies dans le manuel pour le processus de mise à jour.

Le Kimo CT 50 est-il étanche ?

Le Kimo CT 50 n'est pas entièrement étanche, mais il est résistant à l'eau selon la norme IP54. Évitez tout contact prolongé avec l'eau et ne plongez pas l'appareil.

Quelle est la plage de température de fonctionnement du Kimo CT 50 ?

La plage de température de fonctionnement du Kimo CT 50 est généralement de -10 °C à 50 °C. Assurez-vous de ne pas dépasser ces limites pour garantir un fonctionnement optimal.

MODE D'EMPLOI CT 50 Kimo

Ces appareils portables permettent de mesurer les paramètres suivants : température, humidité relative, CO, vitesse d'air, pression et lumière.

1. Température d'utilisation, protection des appareils, informations sur le stockage

Conditions d'utilisation (°C/%HR/m) : de 0 à +50 °C. En conditions de non-condensation. De 0 à 2000 m.

Indice de protection : IP54

Température de stockage : HD 50, LX 50 : de -20 à +70 °C. CT 50, CO 50, CO51, HM 50, LV 50, MP 50, MP 51, MP 55, VT 50 : de -20 à +80 °C.

Si l'appareil est stocké en dehors de sa plage de température d'utilisation (par exemple dans un van, un entrepôt...), veuillez attendre 10 minutes dans sa plage de température d'utilisation avant de le démarrer et de l'utiliser.

2. Touches

Sélection

On/Off/Hold

3. Réaliser une mesure

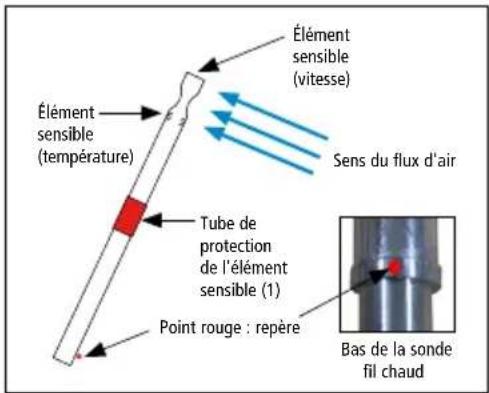

VT 50 : avant toute utilisation de l'appareil avec la sonde fil chaud, baisser le tube de protection (1) de l'élément sensible.

VT 50 : toujours utiliser la sonde fil chaud avec le point rouge face au flux.

Allumer l'appareil en appuyant sur la touche "On/Off/Hold".

L'appareil affiche son nom puis la valeur mesurée.

CO 50, CO51 : l'appareil affiche son nom puis un décompte de 5 secondes. Ce décompte correspond au temps de préchauffe du capteur. À la fin de ce décompte, la valeur mesurée du CO s'affiche.

MP 50, MP 51 : l'appareil affiche son nom puis un autozéro est effectué. À la fin de l'autozéro, la valeur mesurée s'affiche.

Appuyer brièvement sur la touche "Sélection" pour passer à l'affichage du paramètre suivant.

MP 50, MP 51, MP 55 : appuyer brièvement et successivement sur la touche "Sélection" pour modifier l'unité.

• Unités disponibles pour le MP 50 : Pa, mmH _2 O, inWg, daPa.
• Unités disponibles pour le MP 51 : mmH _2 O, kPa, in Wg, mbar, mmHg, daPa.
• Unités disponibles pour le MP 55 : mbar, mmHg, hPa.

HM 50 : appuyer brièvement sur la touche "Sélection" pour changer de matériau.

Enfoncer les pointes dans le matériau à mesurer. Lire la valeur.

Quand une mesure est hors gamme, au-dessus de la plage maximum, la valeur clignote. En-dessous de la plage minimum, la valeur n'est plus mesurable et l'appareil indique "---", ce qui veut dire que pour :

• Bois type 1 : la mesure est < à 10%
• Bois type 2 : la mesure est < à 9%
• Plâtre, brique et béton : la mesure est < à 0,1%

4. Effectuer un autozéro manuel (MP 50, MP 51)

Pendant une mesure :

Enlever les tubes de pression. Effectuer un appui long sur la touche "Sélection".

L'appareil effectue un autozéro puis revient à l'affichage de la mesure.

5. Figer la mesure

Pendant une mesure, appuyer brièvement sur la touche "On/Off/Hold" pour figer la mesure : "Hold" s'affiche à l'écran et la mesure est figée.

CO 50, CO51, HD 50, HM 50, LX 50, MP 55, VT 50 : appuyer brièvement sur "Sélection" pour passer d'un paramètre à un autre.

Appuyer de nouveau brièvement sur la touche "On/Off/Hold" pour quitter la fonction Hold.

6. Modifier l'unité

L'appareil est allumé.

CO 50, CO51, CT 50, HD 50, LX 50 :

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité de mesure requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

VT 50 :

Modifier l'unité de la vitesse :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la vitesse.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la vitesse.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

Modifier l'unité de la température :

Appuyer brièvement sur la touche "Sélection" jusqu'à afficher la température.

Effectuer un appui long sur la touche "Sélection" pour modifier l'unité de la température.

Appuyer brièvement sur la touche "Sélection" pour sélectionner l'unité requise.

Effectuer un appui long sur la touche "Sélection" pour valider l'unité et revenir au mode de mesure.

7. Sélectionner le type de vitesse : contact ou optique (CT 50)

L'appareil est allumé.

Effectuer un appui long sur la touche "Sélection" : "Cont" ou "Optic" clignote.

Appuyer brièvement sur la touche "Sélection" pour sélectionner la vitesse contact ("Cont") ou optique ("Optic").

Effectuer un appui long sur la touche "Sélection" pour valider le type de vitesse.

8. Réaliser un auto-test (HM 50)

Allumer l'appareil. Retirer le capuchon et le retourner.

Appuyer sur la touche "Sélection" pour choisir le type de matériau à vérifier.

Appuyer les 2 pointes de l'appareil sur les plots de contact du capuchon.

Lire la valeur indiquée par l'appareil :

- Si la valeur indiquée correspond à la valeur donnée dans le tableau ci-dessous, l'appareil fonctionne correctement.

- Si la valeur indiquée ne correspond pas à la valeur donnée dans le tableau ci-dessous, nettoyer les pointes et refaire un auto-test. Si cette valeur est toujours fausse, changer les pointes. Si le problème persiste, contacter le service client.

Résistance	Type de matériau
	Bois type 1 Bois type 2 Plâtre Brique et béton
1 MΩ 30,8% ±1% 27,5% ±1% 4,6% ±1% 5,2% ±1%

Humidité des matériaux

Bois		Plâtre		Brique et béton
Taux d'humidité	État du bois	Taux d'humidité	État du plâtre	Taux d'humidité	État de la brique/ du béton
< 15% Sec		< 2% Sec		< 2% Sec
De 15 à 30% Humide		De 2 à 4% Humide		De 2 à 4% Humide
> 30% Très humide		> 4%	Très humide	> 4%	Très humide

9. Remplacer les piles

L'appareil est éteint.

Ouvrir la trappe à piles située à l'arrière de l'appareil.

Remplacer les piles usagées par des piles AAA LR03 1,5 V.

Replacer la trappe à piles.

Il y a risque d'explosion si les piles sont remplacées par des piles de type incorrect.

Mettre au rebut les piles usagées conformément aux instructions.

10. Auto-extinction

L'appareil s'éteint automatiquement après 20 minutes d'inutilisation.
