Type de produit	Thermo-hygromètre numérique
Marque	Kimo
Modèle	HD 110
Dimensions (boîtier)	Non spécifié
Poids	310 g
Alimentation	4 piles AAA LR03 1,5 V
Autonomie	150 heures
Affichage	LCD 4 lignes, 50 x 36 mm
Capteur	Numérique (CMOS) pour humidité et température
Plage de mesure humidité relative	5 à 95 %HR
Exactitude humidité relative	±1,8 %HR (de 15 °C à 25 °C)
Plage de mesure température ambiante	-20 à +70 °C
Exactitude température ambiante	±0,4% de la lecture ±0,3 °C
Plage de mesure point de rosée	-40 à +70 °C
Exactitude point de rosée	±0,8% de la lecture ±0,6 °C
Fonctions principales	Hold, Min/Max, choix des unités, rétro-éclairage réglable, auto-extinction réglable
Longueur du câble	0,45 m (extensible à 2,4 m)
Indice de protection	IP54
Conditions d'utilisation	-10 à +50 °C, 0 à 2000 m, gaz neutre
Température de stockage	-20 à +80 °C
Entretien	Étalonnage annuel recommandé par le fabricant
Accessoires fournis	Sacoche de transport, certificat d'étalonnage (modèle standard) ou d'ajustage (modèle S)
Options / accessoires	Coque de protection CQ 15, rallonge télescopique RTE, valise MT 51

FOIRE AUX QUESTIONS - HD 110 Kimo

Quelle est la plage de mesure d'humidité relative du HD 110 ?

La plage de mesure de l'humidité relative est de 5 à 95 %HR.

Quelle est l'exactitude de la mesure de température ambiante ?

L'exactitude est de ±0,4% de la lecture ±0,3 °C.

Comment puis-je utiliser la fonction Hold ?

Appuyez sur la touche HOLD pour figer la valeur affichée. Appuyez à nouveau pour relâcher.

Comment afficher les valeurs minimum et maximum ?

Appuyez sur la touche MIN/MAX pour faire défiler les valeurs enregistrées. Une pression longue efface les valeurs.

Le HD 110 mesure-t-il le point de rosée ?

Oui, il mesure le point de rosée sur une plage de -40 à +70 °C avec une exactitude de ±0,8% ±0,6 °C.

Quels sont les accessoires disponibles pour le HD 110 ?

Les accessoires incluent une coque de protection (CQ 15), une rallonge télescopique (RTE) et une valise de transport (MT 51).

Comment régler l'auto-extinction ?

L'auto-extinction est réglable de 0 à 120 minutes via le menu de l'appareil. Vous pouvez aussi la désactiver complètement.

Quel type de piles utilise le HD 110 ?

Il utilise 4 piles AAA LR03 1,5 V avec une autonomie d'environ 150 heures.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. Évitez les solvants. Pour la sonde, un nettoyage avec un coton-tige imbibé d'alcool isopropylique est possible si nécessaire.

Le HD 110 est-il livré avec un certificat d'étalonnage ?

Le modèle HD 110 standard est livré avec un certificat d'étalonnage. Le modèle HD 110 S est livré avec un certificat d'ajustage.

MODE D'EMPLOI HD 110 Kimo

FICHE TECHNIQUE

HD 110

Thermo-hygromètre

Fonctions hold-min-max

Choix des unitésSimple d'utilisation

Rétro-éclairage réglable

Caractéristiques

• Mesure de l'humidité relative, du point de rosée et de la température
• Choix des unités (température et point de rosée)
• Fonction Hold

• Affichage du minimum et du maximum
- Auto-extinction réglable et débrayable
- Rétro-éclairage

Spécifications techniques

Paramètres Unités de mesure Exactitudes** Plage de mesure Résolution

Humidité relative %HR		Exactitude ^1 (Répétabilité, linéarité, hystérésis) : ±1,8 %HR (de 15 °C à 25 °C)Incertitude d'ajustage en usine : ±0,88 %HRDérive liée à la température : ±0,04 x (T-20) %HR (si T < 15 °C ou T > 25 °C)	De 5 à 95 %HR 0,1 % HR
Point de rosée °C	_td , °F _td	±0.8% de la lecture ±0.6 °C _td	De -40 à +70 °C _td	0,1 °C _td
Température ambiante °C, °F ±0.4% de la lecture ±0.3 °C De -20 à +70 °C 0,1 °C

* Sauf la classe 110 S qui est livrée avec un certificat d'ajustage.
**Établies dans des conditions de laboratoire, les exactitudes présentées dans ce document seront maintenues sous réserve d'appliquer les compensations nécessaires ou de se ramener à des conditions identiques.

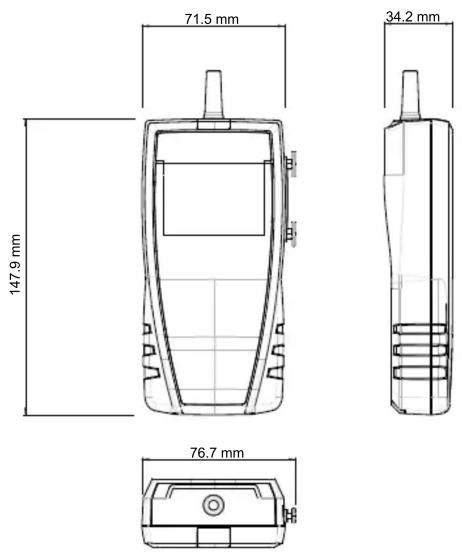

Caractéristiques générales Dimensions (en mm)

Élément de mesure Capteur numérique (CMOS)

Affichage	4 lignes, technologie LCD. Dimensions 50 x 36 mm.2 lignes de 5 digits de 7 segments (valeur)2 lignes de 5 digits de 16 segments (unité)
Câble Spiralé, longueur 0.45 m, extensible à 2.4 m
Boîtier ABS, protection IP54
Clavier 5 touches
Directives européennes	2014/30/UE CEM ; 2014/35/UE Basse Tension ;2011/65/UE RoHS II ; 2012/19/UE DEEE
Alimentation 4 piles AAA LR03 1.5 V
Autonomie 150 heures
Ambiance Gaz neutre
Conditions d’utilisationappareil (°C, %HR, m)	De -10 à +50 °C.En conditions de non-condensation.De 0 à 2000 m.
Température d’utilisationsonde	De -20 à +70 °C
Température de stockage De -20 à +80 °C
Auto-extinction Réglable de 0 à 120 min
Poids 310 g

Principe de fonctionnement

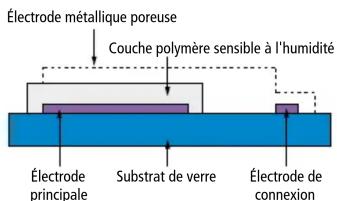

Mesure d'hygrométrie capacitive

Sur les sondes capacitives, une couche polymère sensible à l'humidité prise entre deux couches métalliques recouvre un substrat de verre. Par absorption d'eau en fonction de l'humidité relative de l'air, la constante diélectrique se modifie. Le signal de mesure est directement proportionnel à l'humidité relative et indépendant de la pression ambiante.

$$ C (R H) = \frac {\xi_ {R H} \times \xi_ {0} \times A}{d} $$

C = Capacité du capteur à l'humidité relative _RH = Permittivité diélectrique relative _0 = Permittivité du vide

A = Aire des électrodes d = Distance entre les électrodes HR = Humidité relative

Capteur de température à semi-conducteur

La tension directe d'une diode silicium est dépendante de la température, suivant l'équation suivante :

$$ V _ {B E} = V _ {G 0} \left(1 - T / T _ {0}\right) + V _ {B E 0} \left(T / T _ {0}\right) + (n K T / q) \ln \left(T _ {0} / T\right) + (K T / q) \ln \left(I C / I C _ {0}\right) $$

T = Température en Kelvin

V_G0 = tension de la bande interdite au zéro absolu V_BE0 = tension de la bande interdite à T_0 et IC_0

K = constante de Boltzmann

q = charge d'un électron

n = constante dépendante de l'appareil

Entretien

Nous réalisons l'étalonnage, l'ajustage et la maintenance de vos appareils pour garantir un niveau de qualité constant de vos mesures.

Dans le cadre des normes d'Assurance Qualité, nous vous recommandons d'effectuer une vérification annuelle.

Kit de livraison

Désignation	Réf. de vente	Description
HD 110 24614		Thermo-hygromètre avc sonde d'hgrométrie ∅ 13 mm, longueur 110 mm, certificat d'étalonnage et sacoche de transport
HD 110 S 24715		Thermo-hygromètre avc sonde d'hgrométrie ∅ 13 mm, longueur 110 mm, certificat d'ajustage et sacoche de transport

Certificates

Certificat d'étalonnage : Un étalonnage est une comparaison des valeurs de l'instrument avec celles d'un étalon pour déterminer une erreur de mesure avec une incertitude d'étalonnage associée. Un certificat d'étalonnage garantit la traçabilité des mesures par rapport aux étalons nationaux.

Certificat d'ajustage : Un certificat d'ajustage est un document qui garantit la conformité de l'appareil aux tolérances de la fiche technique. Il garantit que l'appareil a suivi le processus de fabrication.

Accessoires

Désignation	Réf. de vente	Description
CQ 15	24633	Coque de protection élasto-mère aimantée
RTE	24632	Rallonge télescopiqueLongueur 1 m, avec index à ± 90^
MT 51	24636	Valise de transport en ABS
ST 110	24635	Sacoche de transport
